肖特基二极管、型号的命名、字母含义、解释
肖特基(SCHOTTKY)系列二极管
肖特基（SCHOTTKY）系列二极管本文主要介绍济南半导体所研制生产的肖特基二极管系列产品。
介绍军品级、工业品级肖特基二极管的种类、性能特点、正反向电参数。
对产品的正向直流参数、反向温度特性及正向、反向抗烧毁能力等进行了质量分析，并与国外公司制造的同类产品进行了比较。
最后，着重介绍了2DK030高可靠肖特基二极管的性能特点用途，1N60超高速肖特基二极管的性能特点用途，以及功率肖特基二极管在开关电源方面的应用。
本文主要包括下面六个部分：一．肖特基二极管简介二．我所肖特基二极管生产状况三．我所肖特基二极管种类四．我所肖特基二极管的特点及性能质量分析五．介绍我所生产的两种肖特基二极管(1)2DK030高可靠肖特基二极管(2)1N60超高速肖特基二极管六．功率肖特基二极管在开关电源方面的应用下面只对部分常用的参数加以说明(1) V F正向压降Forward Voltage Drop(2) V FM最大正向压降Maximum Forward Voltage Drop(3) V BR反向击穿电压Breakdown Voltage(4) V RMS能承受的反向有效值电压RMS Input Voltage(5) V RWM 反向峰值工作电压Working Peak ReverseVoltage(6) V DC最大直流截止电压Maximum DC BlockingVoltage(7) T rr反向恢复时间Reverse Recovery Time(8) I F(AV)正向电流Forward Current(9) I FSM最大正向浪涌电流Maximum Forward SurgeCurrent(10) I R反向电流Reverse Current(11) T A环境温度或自由空气温度Ambient Temperature(12) T J工作结温Operating Junction Temperature(13) T STG储存温度Storage Temperature Range(16) T C管子壳温Case Temperature一．肖特基二极管简介：同普通硅二极管一样，肖特基二极管也是具有单向导电特性的硅二极管。
肖特基二极管作用及型号
肖特基二极管肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。
SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。
因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。
其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。
这些优良特性是快恢复二极管所无法比拟的。
中、小功率肖特基整流二极管大多采用封装形式。
一、肖特基二极管原理肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B 为负极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。
因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。
显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。
随着电子不断从B扩散到A，B表面电子浓度表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B →A。
但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。
当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。
典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。
阳极（阻档层）金属材料是钼。
二氧化硅（SiO2）用来消除边缘区域的电场，提高管子的耐压值。
N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。
在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。
通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，当加上正偏压E时，金属A和N型基片B分别接电源的正、负极，此时势垒宽度Wo变窄。
肖特基和快恢复二极管外观标识
肖特基和快恢复二极管外观标识一、引言肖特基二极管和快恢复二极管外观标识是电子元器件中的重要标志，也是电路设计和制造过程中必不可少的工具。
在工业自动化、通讯、医疗设备、能源电力等众多领域中均得到了广泛应用。
本篇文章旨在深入探讨肖特基二极管和快恢复二极管的外观标识。
二、肖特基二极管肖特基二极管是一种与普通二极管性质不同的二极管，一般用于高速开关、频率转换和高温环境下的电路。
肖特基二极管的外观标识通常由三部分组成：器件型号、批次代码和生产厂家标识。
1、器件型号器件型号是肖特基二极管最基本的外观标识，通常由一串数字和字母组成。
其中，数字表示器件的主要特性参数，例如：1N5817代表瞬态反向电压为20V，最大整流电流为1A的肖特基二极管。
字母则表示器件的功能和应用范围，例如：1N5817HR代表高可靠性的肖特基二极管。
2、批次代码批次代码是生产厂家为了管理产品质量而设置的，通常由数字和字母组合而成，用于区分不同生产时间和批次的产品。
例如：1N5817A和1N5817B通常代表不同生产时间的产品。
3、生产厂家标识生产厂家标识是肖特基二极管的生产厂家信息，通常由一串字母或代号表示。
一般来说，知名电子元器件生产厂家会在器件上标注自己的名称或LOGO，例如：ON代表罗姆公司，MCC代表微商公司。
三、快恢复二极管快恢复二极管是一种专门用于高速开关的二极管，具有快速恢复时间和低反向恢复电荷等特点。
快恢复二极管的外观标识与肖特基二极管类似，也由器件型号、批次代码和生产厂家标识组成。
1、器件型号快恢复二极管的器件型号也由数字和字母组成，其中数字表示主要特性参数，字母表示功能和应用范围。
例如：BYT08P-400代表80V，4A 的快恢复二极管。
2、批次代码快恢复二极管的批次代码与肖特基二极管类似，由数字和字母组成，用于区分不同生产批次的产品。
3、生产厂家标识快恢复二极管的生产厂家标识与肖特基二极管类似，通常由一串字母或代号表示生产厂家信息。
肖特基二极管参数表
肖特基二极管参数表（原创版）目录1.肖特基二极管的概念与特点2.肖特基二极管的参数表及其含义3.肖特基二极管的应用领域4.肖特基二极管的发展前景正文一、肖特基二极管的概念与特点肖特基二极管，又称为肖特基势垒二极管，是一种金属与半导体接触的电子器件。
它具有很高的工作速度、较低的正向电压和较大的反向电流。
肖特基二极管的这些特性使其在电子设备中具有广泛的应用。
二、肖特基二极管的参数表及其含义肖特基二极管的参数表包括以下几个主要参数：1.最大重复峰值反向电压（VRRM）：表示肖特基二极管能够承受的最大重复峰值反向电压。
例如，MBR10200CT 肖特基二极管的 VRRM 为 200V。
2.最大直流闭锁电压（VDC）：表示肖特基二极管在最大直流电压下能够正常工作的电压值。
例如，MBR10200CT 肖特基二极管的 VDC 为 200V。
3.最大正向平均整流电流（I(AV)）：表示肖特基二极管在最大正向电压下能够通过的平均整流电流。
例如，MBR10200CT 肖特基二极管的 I(AV) 为 10.0A。
4.最大瞬时正向电压（VF）：表示肖特基二极管在最大正向电流下能够承受的瞬时正向电压。
例如，MBR10200CT 肖特基二极管的 VF 为 0.92V。
5.额定直流阻断电压下的最大直流反向电流（IR）：表示肖特基二极管在最大直流阻断电压下能够承受的最大直流反向电流。
例如，MBR10200CT 肖特基二极管的 IR 在最大直流阻断电压 TA25 下为0.1mA，在最大直流阻断电压 TA125 下为 20.0mA。
6.工作温度和存储温度范围（TJ,TSTG）：表示肖特基二极管能够正常工作的温度范围。
例如，MBR10200CT 肖特基二极管的工作温度和存储温度范围为 -65to 175。
三、肖特基二极管的应用领域肖特基二极管广泛应用于各种电子设备中，如电源开关、稳压器、充电器、电视机、收音机等。
其高速开关特性使得肖特基二极管在高频应用领域具有优势。
肖特基二极管参数表
肖特基二极管（Schottky Diode）是一种具有低功耗、大电流、超高速特性的半导体器件。
它不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属半导体结原理制作的。
因此，SBD也称为金属半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

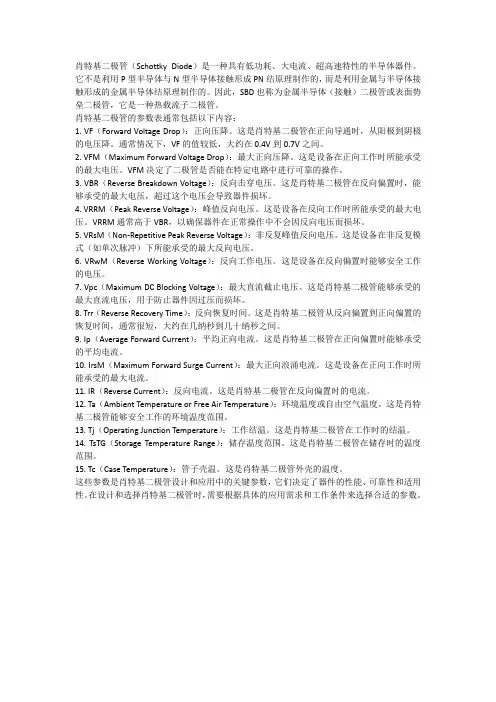

肖特基二极管的参数表通常包括以下内容：1. VF（Forward Voltage Drop）：正向压降。
这是肖特基二极管在正向导通时，从阳极到阴极的电压降。
通常情况下，VF的值较低，大约在0.4V到0.7V之间。
2. VFM（Maximum Forward Voltage Drop）：最大正向压降。
这是设备在正向工作时所能承受的最大电压。
VFM决定了二极管是否能在特定电路中进行可靠的操作。
3. VBR（Reverse Breakdown Voltage）：反向击穿电压。
这是肖特基二极管在反向偏置时，能够承受的最大电压，超过这个电压会导致器件损坏。
4. VRRM（Peak Reverse Voltage）：峰值反向电压。
这是设备在反向工作时所能承受的最大电压。
VRRM通常高于VBR，以确保器件在正常操作中不会因反向电压而损坏。
5. VRsM（Non-Repetitive Peak Reverse Voltage）：非反复峰值反向电压。
这是设备在非反复模式（如单次脉冲）下所能承受的最大反向电压。
6. VRwM（Reverse Working Voltage）：反向工作电压。
这是设备在反向偏置时能够安全工作的电压。
7. Vpc（Maximum DC Blocking Voltage）：最大直流截止电压。
这是肖特基二极管能够承受的最大直流电压，用于防止器件因过压而损坏。
8. Trr（Reverse Recovery Time）：反向恢复时间。
这是肖特基二极管从反向偏置到正向偏置的恢复时间，通常很短，大约在几纳秒到几十纳秒之间。
肖特基整流二极管型号参数（SR1060等）
16.0
SR1620
SR1630
SR1640
SR1650
Sபைடு நூலகம்1660
SR1680
SR16100
TO-220AB
20.0
SR2020
SR2030
SR2040
SR2050
SR2060
SR2080
SR20100
TO-220AB
30.0
SR3020
SR3030
SR3040
SR3050
SR3060
-----
-----
肖特基整流二极管sbd以其开关速度快整流电流大压降低和低功耗等特性获得广泛应用特别适用于高频整流电路和大电流整流电路
肖特基整流二极管型号参数（SR1060等）
肖特基整流二极管型号参数(SR1060等)

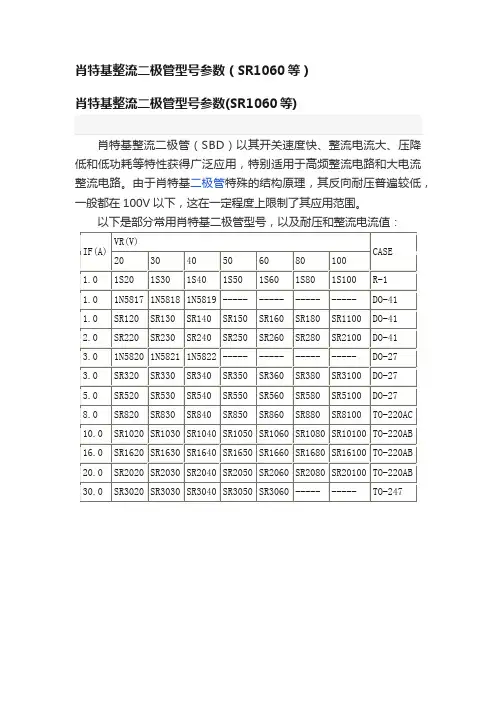

肖特基整流二极管（SBD）以其开关速度快、整流电流大、压降低和低功耗等特性获得广泛应用，特别适用于高频整流电路和大电流整流电路。由于肖特基二极管特殊的结构原理，其反向耐压普遍较低，一般都在100V以下，这在一定程度上限制了其应用范围。
SR3100
DO-27
5.0
SR520
SR530
SR540
SR550
SR560
SR580
SR5100
DO-27
8.0
SR820
SR830
SR840
SR850
SR860
SR880
SR8100
TO-220AC
10.0
SR1020
SR1030
SR1040
SR1050
SR1060
SR1080
SR10100
TO-220AB
肖特基二极管简介
BTA54C BTA54SDO41SCHOTTKY：取第一个字母“S”，SMD：Surface Mounted Devices的缩写，意为：表面贴装器件，取第一个字母“S”，上面两个词组各取第一个字母、即为SS，同普通硅二极管一样，肖特基二极管也是具有单向导电特性的硅二极管。
不同的是，普通二极管的工作是利用半导体PN结的单向导电特性，而肖特基二极管则是利用金属和半导体接触产生的势垒而起到单向导电作用，它在开关没有时存储电荷和移动效应。
所以，肖特基二极管的开关速度非常快，反向恢复时间t rr很短(小于几十ns)；同时，其正向压降V F较小，尤其适用于高速开关电路和低压大电流输出电路，具有较高的整流效率和可靠性。
这是肖特基二极管的两大优点，但肖特基二极管也有两个缺点，一是反向耐压V R较低，二是反向漏电流I R较大。
肖特基的最高电压是200V，也就是说，肖特基的极限电压是200V。
超过200V电压的也必定是模块。
电流越大，电压越低。
与可控硅元件不一样。
电流与电压成反比（模块除外）。
10A、20A、30A规格的有做到200V电压。
电流最小的肖特基是BAT42（0.2A)；BAT54、BAT54A、BAT54C（0.3A）；电流最大的肖特基是440A，如：440CMQ030、444CNQ045；超过440A的必定是模块。
关于肖特基MBR系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？因为最早是摩托罗拉产品型号M：是以最早MOTOROLA的命名，取MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器“MBR”意为整流器件例如：MBR10200CTM：MOTOROLA 缩写MB：Barrier缩写BR：Rectifier 缩写R10：电流10A200：电压200VC：表示TO-220AB封装，常指半塑封。
T：表示管装MBR1045CT，其中的“C”：表示TO-220封装；MBR6045PT，其中的“P”：表示TO-3P封装元件的封装形式也在型号的前缀第四位字母中体现，例如：MBRD10100CT：第四位的D，表示贴片DPAK封装,即TO-252MBRB10100CT：第四位的B，表示贴片D2PAK封装，即TO-263MBRF10100CT：第四位的F，表示TO-220F全塑封MBR、SR、SL、SB、STB、STP都是常见的半导体公司对肖特基产品的型号命名。
肖特基二极管规格书
以下是一个典型的肖特基二极管规格书包含的信息：
产品名称和型号：如1N5817等。
电气特性：
正向电压（VF）：指二极管在正向工作时的电压，通常在0.2至1.5伏之间。
反向电压（VR）：指二极管在反向工作时的最大电压，通常在20至200伏之间。
正向电流（IF）：指二极管在正向工作时的最大电流，通常在1至10安培之间。
反向漏电流（IR）：指二极管在反向工作时的最大漏电流，通常在数微安至数毫安之间。
瞬态响应时间：指二极管在电压或电流瞬间变化时从低电平到高电平的响应时间，通常在数纳秒至数微秒之间。
封装类型：肖特基二极管常见的封装类型有DO-41、TO-220等。
温度特性：二极管的电气特性会受到温度的影响，因此规格书中会标明温度特性，如最大工作温度等。
应用范围：肖特基二极管常用于开关电源、电机驱动、逆变器等电路中，规格书中会标明适用的应用范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于肖特基二极管、型号的命名、字母含义、解释
肖特基二极管的命名：
肖特基二极管是以其发明人肖特基博士（Schottky）命名的， 完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode 缩写成SR）， 也有人叫做：肖特基势垒二极管（Schottky Barrier Diode 缩写成SBD）的简称。
肖特基：Schottky
整流：Rectifier
SR：即为肖特基整流二极管
Schottky Rectifier Diode：肖特基整二极管，简称：SR，比如：SR107，SR10100CT......
肖特基：Schottky
势垒：Barrier
SB：即为肖特基势垒二极管
肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做“SB1045CT、SR10100、
SL....、BL....
Schottky Barrier Diode：肖特基势垒二极管，简称：SB，比如：SB107，SB1045CT...... Schottky Barrier Diode：也有简写为：SBD来命名产品型号前缀的。
但SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。
因此，SBD也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。
关于肖特基MBR系列
为什么国际通用常见的肖特基二极管都以“MBR”字头命名？ 因为最早是世界著名半导体公司－摩托罗拉半导体命名的产品型号
M：是以最早MOTOROLA的命名，取M
B：Bridge 桥；Barrier：势垒
R：Rectifier，整流器 “MBR”意为整流器件
例如：MBR10200CT
M：MOTOROLA 缩写M
B：Barrier缩写B
R：Rectifier 缩写R
10：电流10A
200：电压200V
C：表示TO-220AB封装，常指半塑封。
T：表示管装
MBR1045CT，其中的“C”：表示TO-220封装；MBR6045PT，其中的“P”：表示TO-3P封装 元件的封装形式也在型号的前缀第四位字母中体现，例如：
MBRD10100CT：第四位的D，表示贴片DPAK封装
MBRB10100CT：第四位的B，表示贴片D2PAK封装
MBRF10100CT：第四位的F，表示TO-220全塑封
TO-252，也就是贴片DPAK封装；TO-263，也就是贴片D2PAK封装；任何型号的命名都有它的规律性可循。
例如：MBR20100CT，型号中就20100是阿拉伯数字，20100中，20是电流，100是电压。
以此类推。
MBR、SR、SL、SB、STB、STP都是常见的半导体公司对肖特基产品的型号命名。
各厂家命名有不同。
如：SS12、SS14、SS16、SS18....也就是常说贴片封装。
1、肖特基它是一种低功耗、超高速半导体器件，广泛应用于开关电源、变频器、驱动器等电路，作高频、低压、大电流整流二极管、续流二极管、保护二极管使用，在微波通信等电路中作整流二极管、小信号检波二极管使用。
2、肖特基二极管的结构 肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N外延层（砷材料）、N型硅基片、N阴极层及阴极金属等构成。
在N型基片和阳极金属之间形成肖特基势垒。
当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。
肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。
采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。
它有单管式和对管（双二极管）式两种封装形式。
肖特基对管又有： 共阴（两管的负极相连）、共阳（两管的正极相连）和 串联（一只二极管的正极接另一只二极管的负极）三种管脚引出方式。
采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式，有A～19种管脚引出方式。
3、常用的肖特基二极管
常用的有引线式肖特基二极管，1N5817、1N5819、MBR1045、MBR20200等型号。
也就是常说的插件封装。
常用表面贴封装肖特基二极管。
贴片肖特基二极管为何命名为“SS”？
SCHOTTKY：取第一个字母“S”，
SMD：Surface Mounted Devices的缩写，意为：表面贴装器件，取第一个字母“S”，上面两个词组各取第一个字母、即为SS，
电流最小的肖特基是BAT42（0.2A)；BAT54、BAT54A、BAT54C（0.3A）；电流最大的肖特基是440A，如：440CMQ030、444CNQ045；超过440A的必定是模块。
肖特基的最高电压是200V，也就是说，肖特基的极限电压是200V。
超过200V电压的也必定是模块。
电流越大，电压越低。
与可控硅元件不一样。
电流与电压成反比（模块除外）。
10A、20A、30A规格的有做到200V电压。
除此外，都没有200V电压规格。
