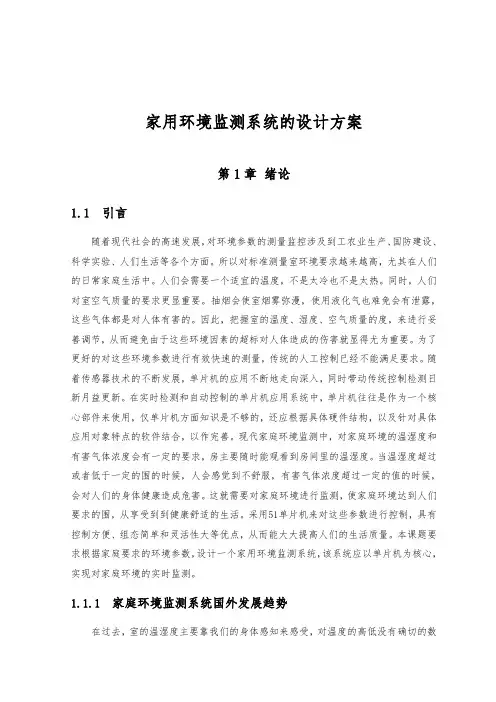

家用环境监测系统的设计方案
第1章绪论
1.1引言
随着现代社会的高速发展，对环境参数的测量监控涉及到工农业生产、国防建设、科学实验、人们生活等各个方面。所以对标准测量室环境要求越来越高，尤其在人们的日常家庭生活中。人们会需要一个适宜的温度，不是太冷也不是太热。同时，人们对室空气质量的要求更显重要。抽烟会使室烟雾弥漫，使用液化气也难免会有泄露，这些气体都是对人体有害的。因此，把握室的温度、湿度、空气质量的度，来进行妥善调节，从而避免由于这些环境因素的超标对人体造成的伤害就显得尤为重要。为了更好的对这些环境参数进行有效快速的测量，传统的人工控制已经不能满足要求。随着传感器技术的不断发展，单片机的应用不断地走向深入，同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。现代家庭环境监测中，对家庭环境的温湿度和有害气体浓度会有一定的要求，房主要随时能观看到房间里的温湿度。当温湿度超过或者低于一定的围的时候，人会感觉到不舒服，有害气体浓度超过一定的值的时候，会对人们的身体健康造成危害。这就需要对家庭环境进行监测，使家庭环境达到人们要求的围，从享受到到健康舒适的生活。采用51单片机来对这些参数进行控制，具有控制方便、组态简单和灵活性大等优点，从而能大大提高人们的生活质量。本课题要求根据家庭要求的环境参数，设计一个家用环境监测系统，该系统应以单片机为核心，实现对家庭环境的实时监测。
室内环境监测与控制系统设计与实现
室内环境监测与控制系统设计与实现随着人们对舒适、健康室内环境的需求日益增加，室内环境监测与控制系统的设计和实现变得越来越重要。
本文将介绍室内环境监测与控制系统的设计原则、组成部分以及实现过程。
室内环境监测与控制系统的设计应遵循以下原则：全面性、准确性、可靠性和实用性。
全面性是指系统应能够监测和控制室内环境的多个参数，如温度、湿度、气体浓度等。
准确性意味着系统应能够提供准确的监测数据，并通过适当的控制手段实现对环境的精确控制。
可靠性要求系统具有稳定可靠的性能，能够长时间稳定运行，并且能够应对突发故障。
实用性是指系统应该易于使用和维护，同时还要具备良好的人机交互界面。
室内环境监测与控制系统主要由以下几个部分组成：传感器、数据采集与处理模块、控制算法和执行器。
传感器负责对室内环境的各项参数进行监测，包括温度、湿度、光照强度、噪声等。
数据采集与处理模块将传感器采集到的数据进行处理和存储，并提供给控制算法进行分析和决策。
控制算法负责根据监测数据以及预设的控制策略，生成相应的控制信号。
执行器根据控制信号来调节室内环境参数，如控制空调系统的运行、调节照明亮度等。
室内环境监测与控制系统的实现包括硬件设计和软件开发两个方面。
硬件设计主要包括传感器的选择和布置、数据采集与处理模块的设计以及执行器的选用等。
传感器的选择要考虑其准确性、可靠性和成本等因素，且应根据实际情况布置在合适的位置。
数据采集与处理模块要具备高速、高精度的数据采集能力，同时还要有足够的存储空间和处理能力。
根据不同的控制需求，合理选择执行器来实现对室内环境参数的控制。
软件开发主要涉及数据采集与处理模块的驱动程序设计、控制算法的编写以及人机交互界面的设计等。
驱动程序要能够正确地读取传感器数据，并将其传递给上层的控制算法。
控制算法要根据监测数据和预设的控制策略，生成相应的控制信号。
人机交互界面的设计应简洁明了，便于操作和监控。
室内环境监测与控制系统的实际应用非常广泛。
智能生活中的家庭环境监测与控制系统设计与实现
智能生活中的家庭环境监测与控制系统设计与实现随着科技的不断进步，智能生活已经成为现代家庭中不可或缺的一部分。
智能家居系统通过将各种家庭设备和传感器连接到一起，为我们提供了更便捷、舒适和安全的居住环境。
其中，家庭环境的监测与控制系统是智能家居系统的重要组成部分。
本文将讨论家庭环境监测与控制系统的设计与实现，介绍其核心功能和技术要点，以及相关的应用场景。
家庭环境监测与控制系统的设计与实现，旨在帮助居民实时了解家庭环境的状态，并根据需求进行环境的控制与调节。
这样的系统通常包括以下几个核心功能：温度监测与控制、湿度监测与控制、空气质量监测与控制以及照明控制。
通过这些功能，居民可以在家中享受到更加舒适和健康的居住环境。
首先，温度监测与控制是家庭环境监测与控制系统的基本功能之一。
通过安装温度传感器，实时监测室内温度的变化，并通过智能控制器实现温度的调节。
居民可以在手机App上设置理想的温度范围，系统将自动调节空调或暖气设备，保持室内温度在舒适的范围内。
此外，根据家庭成员的生活习惯与用电需求，系统还可以学习与预测室内温度的变化趋势，以提供更加智能与节能的温控体验。
其次，湿度监测与控制也是重要的功能之一。
湿度对于室内空气质量和居住舒适度有着很大的影响。
家庭环境监测与控制系统通过湿度传感器对室内湿度进行实时监测，并根据设定的湿度范围调节加湿器或除湿器，以维持室内湿度的合适水平。
特别是在潮湿的季节和地区，这一功能对于防止霉菌滋生和家居设备受潮具有重要意义。
此外，家庭环境监测与控制系统还可以监测空气质量，并根据监测结果进行控制与调节。
通过安装空气质量传感器，系统可以检测室内空气中的有害气体浓度、PM2.5等指标。
一旦检测到空气质量异常，系统将会发出警报并自动启动相关设备以提高室内空气质量。
例如，如果检测到有害气体浓度过高，系统可以自动打开排风设备或空气净化器，确保居住环境的安全与健康。
最后，照明控制是家庭环境监测与控制系统的常见功能之一。
家庭环境监测系统的设计与制作
家庭环境监测系统的设计与制作随着科技的飞速发展，人们对于生活质量和安全的要求也越来越高。
而在众多的需求中，家庭环境的质量就是一个很重要的点。
特别是在当今疫情依然存在的情况下，选择一个可靠的家庭环境监测系统对于每个家庭来说都是非常重要的。
那么，本文将会提供一个家庭环境监测系统的设计方案和制作流程来为大家提供更为可靠的环境监测保护。
一、家庭环境监测系统的设计在设计环境监测系统时，我们应该思考以下问题：首先，我们要对家居环境的各项指标具体了解，以了解哪些参数需要监测；其次，根据不同的监测指标，在硬件设计方面做到各尽其用；最后，硬件与软件之间的交互必须具有高的稳定性，以确保数据的完整性。
具体来说，环境监测系统需要包含以下元素:1.温湿度传感器温湿度传感器可以检测室内温度和相对湿度。
这是一项重要的指标，因为在适宜的温湿度条件下，室内空气干燥的概率就会降低，从而减少疾病的可能性。
2.噪音传感器这种传感器可以检测室内外的噪声水平，以及室内噪音的来源。
这将有助于定位噪音的问题，并私人设备控制噪音来源。
3.CO传感器CO与呼吸有关，对CO的浓度需有所监测。
在家庭环境监测系统中，我们要安装CO传感器来监测CO的浓度，以避免CO中毒的风险。
4.有害气体传感器除了CO之外，还有许多有害气体浓度可达到危险水平，并形成对人体健康的威胁。
在环境监测系统中，这些有害气体的浓度也需要得到报告。
5.光传感器光传感器用于检测室内照明条件，以便能够制定方案来优化室内光照或其他照明设备。
利用这些传感器进行环境检测后，我们需要一个微处理器将数据收集和计算，然后把评估结果打印出来或者上传到云端。
在这个过程中，电源部分也非常重要。
因为该系统需要不间断地工作，所以安装电池或插电就不可或缺了。
二、家庭环境监测系统的制作流程1.硬件组装首先，我们需要按照设计方案购买传感器、微处理器和其他所需电子部件，并对这些部件进行安装和测试。
然后，我们需要编写代码来控制这些组件以及计算收集到的数据。
室内环境监测与控制系统设计与实现
室内环境监测与控制系统设计与实现室内环境监测与控制系统是一种智能化的系统，它能够实时监测室内环境的温度、湿度、光照等指标，并根据预设的参数对室内环境进行自动调控，提供一个舒适、安全、节能的室内环境。
本文将从硬件设计和软件开发两个方面进行讨论，设计与实现一个室内环境监测与控制系统。
硬件设计：1.传感器选择：根据需求，我们需要选择温度、湿度和光照等传感器。
常用的温湿度传感器有DHT11、DHT22等，光照传感器可以选择光敏电阻等。
选择传感器时，需要考虑精度、稳定性和成本等因素。
2. 控制器选择：根据系统需求，我们可以选择单片机或嵌入式开发板作为控制器。
单片机如stm32等具有较强的性能和可编程性，而嵌入式开发板如Arduino等则易于开发和调试。
3.通信模块：为了实现系统与用户的交互，我们需要添加通信模块，如Wi-Fi模块或者蓝牙模块，以便通过手机或电脑等设备进行远程监测和控制。
4.控制元件：根据环境调控的需求，我们可以选择加热或者制冷设备、加湿器或者除湿器以及照明设备等。
这些控制元件可以通过继电器或开关电路进行控制。
软件开发：1.传感器数据采集：通过单片机或嵌入式开发板，使用相应的库函数进行传感器数据的采集和读取。
将采集到的数据进行处理和整理，可以提取出温度值、湿度值和光照强度等指标。
2.数据处理与算法：对采集到的数据进行处理和分析，可以通过公式或算法将原始数据转换为实际物理参数，并进行数据校准和滤波处理，提高数据的准确性和稳定性。
3.控制策略设计：根据环境需求和用户设定的参数，设计合适的控制策略。
例如，当温度过高时，打开制冷设备；当湿度过低时，打开加湿器等。
同时，可以结合时间和光照强度等参数进行控制策略的调整。
4. 界面设计与实现：通过PC或手机等设备，设计一个用户友好的界面，展示实时的环境数据，并提供对环境控制的操作。
界面可以使用开发工具进行设计，如Visual Studio等，并通过通信模块与系统进行数据交互。
室内环境质量监测与控制系统设计与实现
室内环境质量监测与控制系统设计与实现随着现代社会的快速发展，人们生活的大部分时间都是在室内度过的。
因此，人们对室内环境的品质和舒适度的需求也越来越高。
室内环境质量监测与控制系统的设计与实现，变得尤为重要。
本文将从传感器选择、系统结构设计和实施控制策略三个方面，探讨室内环境质量监测与控制系统的设计与实现。
首先，对于室内环境质量监测与控制系统的设计与实现来说，传感器的选择是非常关键的。
通过合适的传感器可以检测室内的温度、湿度、光照强度、空气质量等关键参数，从而对室内环境进行准确评估和监测。
常用的室内环境传感器包括温湿度传感器、光照传感器、二氧化碳传感器等。
在选择传感器时，需要考虑传感器的精度、响应时间、可靠性和成本等因素。
此外，根据监测需求，还可以选择多个传感器进行组合，以获取更全面、准确的室内环境数据。
其次，室内环境质量监测与控制系统的设计要考虑系统结构和功能。
首先，需要确定整个系统的架构，包括传感器的布置位置、通信方式、数据处理和存储等。
传感器的布置位置应该能够覆盖整个室内空间，并尽量避免遮挡物的影响。
在数据处理方面，可以利用现代信息技术，如云计算和物联网技术，将传感器数据传输到数据处理中心进行分析和存储。
数据处理中心可以利用机器学习算法，对室内环境数据进行实时分析和预测，以识别潜在的问题并采取相应的控制措施。
另外，室内环境质量监测与控制系统还应该具备一些基本功能，如实时监测、报警和远程控制。
实时监测功能可以通过监测系统定期获取数据，并及时反馈给用户。
报警功能可以根据设定的阈值条件，当监测到室内环境达到或超过设定的阈值时，发出警报，提醒用户注意环境质量问题。
远程控制功能可以让用户通过移动设备或电脑远程控制室内环境设备，例如调节温度、湿度和光照等，以提高居住舒适度。
最后，室内环境质量监测与控制系统的实现需要考虑控制策略的制定和实施。
根据室内环境质量数据分析的结果，可以制定相应的控制策略。
例如，当温度过高时，可以通过调整空调的工作模式来降低温度；当湿度过高时，可以启动除湿机进行处理。
家庭环境监测系统设计与实现
家庭环境监测系统设计与实现一、引言在现代生活中，家庭环境监测系统已经成为了一种必需品。
随着人们对健康意识的提高以及环境污染问题的加剧，家庭环境监测系统越来越受到人们的关注和重视。
本文将对家庭环境监测系统的设计和实现进行详细地介绍。
二、系统需求1.硬件要求家庭环境监测系统需要使用传感器来检测空气质量、温度、湿度、二氧化碳含量等。
因此，需要选择合适的传感器，并将其串联连接到控制中心。
此外，为了实现远程监控，系统还需要集成无线通信模块，如Wi-Fi或蓝牙模块。
2.软件要求家庭环境监测系统需要一个可视化的用户界面来显示各种诊断数据和控制命令。
此外，系统还需要控制软件，以便对监测环境进行自动控制和报警等操作。
因此，需要使用面向对象编程语言，如Java或Python。
三、系统设计1.系统构成家庭环境监测系统包括传感器、控制器、无线通信模块和用户终端。
传感器用于测量环境参数，控制器用于接收传感器数据和控制环境设备，无线通信模块用于远程监控和控制，用户终端用于显示数据和控制指令。
2.传感器选择家庭环境监测系统需要支持多种环境参数的监测，如温度、湿度、空气质量等。
传感器的选择应根据这些参数进行，如温度传感器需要选用耐高温、精度高的传感器，空气质量传感器需要选有检测PM2.5、二氧化碳等指标的传感器。
3.控制中心选择控制中心是家庭环境监测系统的核心。
它需要具备数据处理能力、算法处理能力、实时控制能力、远程通信能力和数据存储能力。
此外，控制中心还需要满足易于集成、易于维护、易于升级等特点。
4.网络通信模块选择家庭环境监测系统需要使用Wi-Fi或蓝牙模块来实现远程通信。
对于Wi-Fi模块，需要考虑信号强度和传输速率；对于蓝牙模块，需要考虑传输距离和连接数。
5.用户界面设计用户界面应该根据用户需求进行设计。
用户可以随时查看环境参数的变化，同时可以根据监测数据，进行设备控制等操作。
此外，为了方便用户使用，需要支持语音或语音识别。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭环境监测系统的设计与制作传感器设计实验论文题目：家庭环境检测系统的设计与制作专业名称：电子信息工程姓名：学号：班级： 13级电信二班指导教师：陆清茹2016年10月 25日目录一、绪论 (5)1.1前言 (5)1.2 选题背景 (5)1.3 国内外发展状态 ..................................................... 错误!未定义书签。
1.3.1 粉尘测量方法 (5)1.3.2 粉尘检测仪的性能与优点....................................... 错误!未定义书签。
1.3.3 研究的意义 (6)1.4 本文主要工作 ....................................................... 错误!未定义书签。
二、 PM2.5粉尘浓度测试仪系统设计方案 (8)2.1 系统的功能和技术指标 (8)2.2 工作原理 (8)2.2.1 粉尘检测原理 (8)2.2.2 系统工作原理 (12)2.3程序框图和流程图 (12)2.3.1 程序框图设计 (12)2.3.2 粉尘检测仪程序主流程图设计 (13)三 PM2.5粉尘测试仪系统硬件设计 (15)3.1单片机部分 (15)3.1.1 系统CPU 器件选择 (15)3.2 信号采集电路 (18)3.3 LED1602液晶显示设计电路 (19)3.4 声光报警提示电路及LED灯电路 (20)3.5换风系统电路........................................................ 错误!未定义书签。
3.6按键电路 (20)四 PM2.5粉尘测试仪系统软件设计 (22)4.1系统程序流程 (22)4.2 浓度参考值的键盘设定程序设计 (23)4.2.1 键盘扫描的设计 (23)4.3 信号采集部分的程序设计 (24)4.3.1 数据采集流程图设计 (24)4.4 蜂鸣器报警部分程序设计 (25)4.5 LED1602液晶显示部分的程序设计 (26)4.5.1显示流程图设计 (26)五 DHT11产品概述 (28)六 HC-SR501人体感应模块功能特点 (29)七 PM2.5粉尘检测仪的测试结果及结论 (30)7.1 调试 (30)参考文献 (32)结论 (33)附录一：系统程序 (34)致谢 (39)一绪论1.1前言随着社会的进步，工业化水平的提高，人们的生活和工作有了很多便利。
然而人们在享有方便生活和工作的同时，不得不面对生活环境越来越差的现实。
进入21 世纪以来，生活环境问题越来越严重，而这与人们对生活质量要求的提高形成了矛盾，因此注重生活环境的监测已经慢慢步入了产业化。
粉尘是空气质量的重要指标，所以粉尘的检测就很重要。
温度和湿度则能影响人类的生活舒适度。
本文所设计的家庭环境监测系统具有监测粉尘浓度，室内温度和湿度的功能，并具有人体感应功能，可在人接近时点亮屏幕显示数值，人离开后进入待机状态。
本设计还具有报警功能，可设计粉尘浓度报警值，当高于报警值则会灯光和声音报警。
1.2 选题背景粉尘又称可吸入颗粒物(inhalable particular matter），它是指能进入呼吸道的，直径为10μm的颗粒物，对人的眼睛、鼻腔、上呼吸道都十分有害。
同时这种可吸入粉尘能长驱进入肺泡且沉积时间长，可导致心肺病、心血管疾病。
粉尘作为病菌的载体，一同散入空气中，极易传播疾病。
因此，粉尘浓度测试意义重大。
当前各行业越来越重视产品生产、物品管理和仓库存储环节，很多仓库存储非常重要的物质，如:烟叶、纺丝、药材、食品等。
为了维护仓储商品的质量完好，创造适宜于商品储存的环境，当库内温湿度适宜商品储存时，就要设法防止库外气候对库内的不利影响；当监控到库内温湿度不适宜商品储存时，就要及时采取有效措施调节库内的温湿度。
因此，建立实时的温湿度监控系统，保存完整的历史温度数据都已经进入了行业规范。
1.3 测量方法1.3.1 粉尘测量方法按照粉尘测量方法的不同，粉尘测量方法主要有光学法、采样称重法和静电法三种。
(1) 采样称重法不适合于在线测量。
(2) 静电法易受干扰,国内技术并不成熟。
(3) 光学法又进一步分为浊度法和散射法, 而浊度法是目前国外普遍采用的用来测量烟尘( 粉尘) 浓度的方法, 这种国外仪器在国内许多单位也都得到了成功应用。
光学法测量的缺点是需要保持光学镜头的相对清洁。
对于烟道中烟尘的测量,实践证明, 通过微正压的清洁保护风, 就可实现对光学镜头的可靠保护。
1.3.2温湿度测量方法DATA 用于微处理器与 DHT11之间的通讯和同步,采用单总线数据格式,一次通讯时间4ms 左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零.操作流程如下:一次完整的数据传输为40bit,高位先出。
数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据+8bit校验和数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。
用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集,用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集,如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。
1.3.3人体感应测量方法感应模块采用双元探头，探头的窗口为长方形，双元（A 元 B 元）位于较长方向的两端，当人体从左到右或从右到左走过时,红外光谱到达双元的时间、距离有差值，差值越大，感应越灵敏，当人体从正面走向探头或从上到下或从下到上方向走过时，双元检测不到红外光谱距离的变化，无差值，因此感应不灵敏或不工作；所以安装感应器时应使探头双元的方向与人体活动最多的方向尽量相平行，保证人体经过时先后被探头双元所感应。
1.3.4 研究的意义该系统主要用于检测环境中的粉尘浓度及温湿度，适用于家庭环境监测。
二家庭环境监测系统设计方案2.1 粉尘系统的功能和技术指标(1)系统功能：单片机PM2.5粉尘检测仪采用51单片机+按键+LCD1602+蜂鸣器+粉尘传感器设计而成。
1.主控芯片采用增强型51单片机STC89C52。
2.使用夏普的GP2Y1010AUOF粉尘传感器，每间隔10S更换一次采集浓度值检测更加准确。
3.有3个按键可以调整报警值，可操作性增强。
6.当粉尘浓度高于设定值，会自动开启声光报警。
7.LCD1602实时显示粉尘浓度和设定报警浓度，清晰直观。
(2) 主要技术指标：1、电源电压：5-7V2、工作温度：-10-65摄氏度3、消耗电流：20mA最大4、最小粒子检出值：0.8微米5、灵敏度：0.5V/(0.1mg/m3)6、清洁空气中电压：0.9V 典型值7、工作温度：-10~65℃8、存储温度：-20~80℃2.2 工作原理2.2.1 粉尘检测原理测尘原理是用粉尘采样器或呼吸性粉尘采样器抽取采集一定体积的含尘空气，含尘空气通过滤膜时，粉尘被捕集在滤膜上，再利用光学原理测得粒径。
光学测粉尘用到两个原理,朗伯特-比尔（Lambert-Beer ）定律和米（Mie ）理论。
本设计检测原理用基于光学检测法中的浊度法。
基于朗伯特-比尔定律测量光透过被测物质后，由于散射吸收而使光强减弱，通过测定光束通过被测介质前后的光强比之来定量粉尘浓度。
其原理如下：一束强度为I 0的单色平行光照射在含有粉尘的检测区，由于粉尘对光的吸收和散射，出射光强便会衰减。
根据朗伯特-比尔定律，对均匀分布的粉尘，入射光强与出射光强有关：I ()[])2/(3exp exp d QWL I L A N Q I O O ρ-=⋅⋅⋅-=式中：Q 为消光系数，它与入射光波长λ、粉尘粒子直径d 、粉尘物质折射率m 有关，可按Mie 理论和专用算法程序计算。
N 为粉尘密度，A 是直径为d 的粉尘粒子的截面积，W 为粉尘的质量浓度；ρ为粉尘的质量密度。
若设某种分布的粉尘尘粒直径为d 1浓度为w 1，则：()⎥⎦⎤⎢⎣⎡-=∑=M i O d m Q d w C I I 111exp ,,λ式中：)2/(3ρL C =,对于某种粉尘的测量系统而言，C 是一常数；M 为测量时粉尘粒子按粒径的分档数。
由公式1-2得:),,(ln 11110d m Q d w I I M i λ∑== 式(1-3)是在单色入射光情况下得到的。
采用多波长入射时，对每一波长λi ,都有对应的一个式(1-3)，故得方程：TW E =式中：()()()[]TM I I I I I I E /ln ,......./ln ,/ln 02010=为消光列向量，可以通过实测各波长对应的0I 及I 测得：()M M ij t T φ=其中：T 称为消光系数矩阵。
T 中个元素()11/,,d d m Q t i ij λ=，可由计算机预先算出。
()T M W W W W .......,21=为粉尘总的质量浓度分布列向量。
求解式1-4便可求得W 及粉尘的总质量浓度。
不难看出，多波长消光测尘中，是通过测得各种粒径粉尘的质量浓度得到总的粉尘浓度的，因而能实时地反应粉尘分布的影响，为粉尘浓度的高精度测量提供了可能。
再者，测量粉尘浓度的同时，还能测粉尘的粒度分布（分散度）。
根据粉尘离子的散射特性，确定最小粒径前置输出端的信号幅值U，然后每个0.1μm定义直径档，并预先设定好各档甄别电平，用其中一种标准粒子输入粉尘测试仪。
2.2.2温湿度原理1.通讯过程如图1所示图一通讯过程总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。
DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。
图二总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有响应,请检查线路是否连接正常.当最后一bit数据传送完毕后，DHT11拉低总线50us,随后总线由上拉电阻拉高进入空闲状态。
