最新超前钻施工技术交底
超前地质钻探技术交底
3、本循环钻孔完毕后，根据测量结果总结出钻具的下沉量，下一循环钻探时通过调整孔深、仰俯角等措施控制下沉量在设计要求的范围内，达到技术要求的精度。
3）准确鉴定岩性及其分布位置。
2、设备就位：孔位布好后，设备就位，接通各动力电源和供风供水管路。
3、对正孔位，固定钻机：将钻具前端对准开挖工作面上的孔位，调整钻机方位，将钻机固定牢固。
4、开孔、安装孔口管：孔口管必须安设牢固。
5、成孔验收：施钻满足设计要求，经现场技术人员确认签收后方可停钻终孔。
2）控制钻进方向
1、钻机定位完毕后，对钻机进行机座加固，使钻机在钻进过程中位置不偏移，做到钻孔完毕钻机位置不变。在钻进过程中应定期检查机器的松动情况，及时调整固定。
2、超前钻探过程中应及时鉴定岩芯、岩粉，判定Байду номын сангаас石名称，并选择代表性岩芯整理保存。
3、加强钻进设备的维修与保养，使钻机处于良好状态；强化协调和管理，各方面应积极配合，减少和缩短施钻时间。
4．钻孔质量保证措施
1）采用系统的钻探程序
1、测量布孔：施钻前按孔位设计图设计的位置用仪器准确测量放线，将开孔孔位用红漆标注在开挖工作面上。
交底人：
复核人：
接收人：
2.2设计参数：
1、孔数：超前水平钻孔每个断面为5个孔，具体孔位布置见附图。
2、孔深：连续钻探每循环孔深为30米，并且前后两循环钻孔重叠5米，即25米一循环。
3、孔径：钻孔直径为，其满足钻探取芯、取样和孔内测试的要求。
3、超前地质钻探要求。
1、超前钻探过程中应在现场做好钻探记录，包括钻孔位置、开孔时间、终孔时间、孔深、钻进压力、钻进速度随钻孔深度变化情况、冲洗液颜色和流量变化等。
超前钻安全文明技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工地点：[填写施工地点]4. 施工内容：[填写施工内容，如：超前钻施工、地质勘察等]5. 施工时间：[填写施工时间]二、安全文明施工要求1. 施工人员安全要求- 所有施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高处作业人员必须正确使用安全带，确保安全。
- 施工现场严禁酒后作业、违章操作。
- 定期进行安全教育培训，提高安全意识。
2. 文明施工要求- 施工现场保持整洁，及时清理垃圾，做到“工完料尽场地清”。
- 施工车辆不得随意停放，按照指定位置停放。
- 施工现场不得乱堆乱放材料，材料堆放整齐有序。
- 施工现场不得吸烟、使用明火，防止火灾事故发生。
3. 环境保护要求- 严格按照国家环保法规进行施工，减少对周围环境的影响。
- 施工过程中产生的废水、废气、固体废弃物等必须进行妥善处理，不得随意排放。
- 施工现场不得破坏植被，尽量减少对生态环境的破坏。
三、技术交底1. 施工方案- 超前钻施工前，必须编制详细的施工方案，明确施工工艺、施工步骤、安全措施等。
- 施工方案经相关部门审核批准后，方可进行施工。
2. 施工工艺- 超前钻施工采用[填写施工工艺]，确保施工质量。
- 施工过程中，严格按照施工工艺进行操作，确保施工安全。
3. 施工设备- 施工现场必须配备齐全的施工设备，如钻机、钻杆、钻头等。
- 施工设备必须符合国家相关标准，确保安全可靠。
4. 施工材料- 施工材料必须符合国家相关标准，确保施工质量。
- 施工材料进场前，必须进行检验，合格后方可使用。
四、安全管理1. 现场安全管理- 施工现场设立安全警示标志，明确安全警示内容。
- 施工现场设置安全通道，确保人员疏散通道畅通。
- 施工现场设置消防设施，确保消防设施完好有效。
2. 安全检查- 定期进行安全检查，及时发现并消除安全隐患。
- 对检查中发现的安全隐患，立即整改，确保施工安全。
超前水平钻孔加深炮眼技术交底
表C2-6施工技术交底记录表交底内容：一、超前地质预测预报目的：通过超前水平钻孔，了解隧道内岩层风化程度、节理裂隙发育状况、岩层产状、有无地下裂隙水等围岩变化情况。
二、超前水平钻：1、贵医站主体各导洞采用超前水平钻孔和加深炮眼，其中一孔钻芯取样；超前钻孔孔深30m，每25m一循环，每孔深30m，搭接5m；加深炮眼每孔深度3m，搭接2m。
2、超前水平钻采用ZDY-1250型钻机，钻孔直径108mm，钻杆每节长1m，钻孔位置布置图见附图。
钻机作业平台利用开挖完成的上台阶，下垫方木，用4根1m长的Φ25钢筋将钻机的四个角牢固固定在平台上在进行钻孔；加深炮眼用Y28型手持式凿岩机钻孔，钻杆长6m。
钻孔过程中必须做好现场施工记录，包括钻孔位置、开孔时间、终孔时间、孔深、钻进速度随孔深的变化情况、卡钻位置、突进里程等。
超前水平钻孔孔位示意图加深炮眼孔位示意图4、钻孔过程中应及时鉴定岩芯，判断岩石名称，对断层带、岩溶填充物、煤层等代表性岩土拍摄照片，并选择代表性岩芯整理保存。
5、终孔后钻探记录应由验孔人员、签字后才可作为资料使用。
三、施工围岩分级和围岩稳定性评价根据钻芯取样的岩石，判断前方围岩类别及围岩稳定性，围岩稳定性评价一般分为初步稳定性评价和长期稳定性评价。
1、施工围岩分级，根据钻芯取样确定围岩坚硬程度、完整性，并根据岩体含水情况和地应力高低划分施工阶段围岩分级。
2、围岩稳定性评价：根据施工围岩分级、掌子面稳定状态、软岩变形和地表沉陷变形观测资料，综合评价围岩稳定性。
根据软弱不利结构面楔体稳定性分析，评价围岩局部稳定性，预报拱顶掉块、侧壁片帮等灾害。
四、质量保证措施：1、超前水平钻应纳入隧道日常施工生产计划，委托有经验、有资质的施工单位施工。
2、超前地质预报紧密结合施工步骤，根据预报成果优化施工方案，并提出安全注意事项和改进措施。
3、根据围岩揭示情况，跟踪检查超前地质预报资料的准确性，不断改进预报方法，提高预报的准确性。
超前钻探安全技术交底模板
一、交底项目：超前钻探二、交底内容：1. 人员要求：（1）参与超前钻探作业的人员必须具备相关资格证书，了解超前钻探的安全操作规程。
（2）作业人员应接受岗前培训，熟悉钻探设备、工具及安全防护用品的使用。
2. 施工现场安全措施：（1）施工区域应设置明显的警示标志，禁止无关人员进入。
（2）施工区域应配备必要的安全防护设施，如安全围栏、警示灯等。
（3）施工现场应配备消防器材，确保消防通道畅通。
3. 钻探设备与工具：（1）钻探设备应定期检查、维护，确保设备安全可靠。
（2）钻探工具应使用符合国家标准的产品，定期更换磨损严重的部件。
（3）钻探设备操作人员应熟悉设备性能，确保操作规范。
4. 安全操作规程：（1）作业人员进入施工现场前，应穿戴好安全帽、工作服、安全鞋等防护用品。
（2）作业人员应严格遵守钻探操作规程，不得擅自改变操作流程。
（3）钻探过程中，应密切观察钻头状态，发现异常情况立即停止作业，并采取相应措施。
（4）钻探作业区域应设置专人负责，负责监督作业人员的安全操作。
5. 危险源识别与控制：（1）对施工现场进行全面检查，识别潜在危险源，制定相应的预防措施。
（2）针对重大危险源，制定专项安全措施，确保作业人员安全。
（3）对施工过程中可能出现的危险情况进行评估，制定应急预案。
6. 钻探作业现场环境要求：（1）施工现场应保持整洁，作业区域不得堆放杂物。
（2）施工现场应保持良好的通风，防止有害气体积聚。
（3）施工现场应配备足够的照明设施，确保夜间作业安全。
7. 事故处理与报告：（1）发生事故时，作业人员应立即停止作业，并立即上报。
（2）事故发生后，应立即采取有效措施，防止事故扩大。
（3）对事故原因进行分析，制定预防措施，防止类似事故再次发生。
三、检查执行情况：（1）作业人员应严格按照本交底要求进行作业。
（2）施工管理人员应定期检查作业现场，确保安全措施落实到位。
（3）对违反安全操作规程的行为，应立即制止，并追究相关责任。
超前钻成孔技术交底
（5）勘察报告全部实现数字化，所有文字、表格、图件均应能够进行编辑。其中文字用word格式，统计表格用excel格式，矢量化图件用ACAD格式，岩芯照片等图片宜用jpg格式（亦可粘贴到word格式中）。
5、施工安全保证措施
1）技术工作
设计文件及图纸已会审受控；方案已审批受控；
作业班组及工人已接受安全技术交底，并认真学习完成；
现场桩位已按设计放样完成，地面控制高程已量测确定。
2）现场情况
水电已接通，安全文明施工已达要求；
现场场地已平整，满足相应钻孔设备站位要求。
按照钻孔范围，对钻孔影响的架空线和地下管线，已采取迁改和保护措施。
本施工现场需注意施工可能对环境造成的不良影响，控制施工噪声，控制扬尘。控制扬尘、噪音措施见下表。
表7.2-1
环境控制方案
职工随处乱扔的废物，生活垃圾，材料堆放混乱。
1、施工现场干净整洁。
2、施工场地材料堆放整齐。
3、上级部门检查验收达标。
1.严禁职工随处乱扔废物，定期打扫环境卫生，灭蝇灭蚊。
2.生活区内垃圾一律装塑料袋扎紧闭严，并集中堆放在定期清理的封闭式垃圾箱果。
（2）按业主要求保留岩芯保留。
4.6、成果分析
（1）桩端持力层超前钻主要是与设计、施工单位相结合进行的桩基工程的质量和效果的检验，解决与桩基础施工有关的岩土工程问题，为现场施工桩基础提供有效的技术支撑。
（2）对原设计桩长和持力层进行核实、验证和评价，核实原设计桩长是否进入稳定的持力层。
（3）能提前确定每根旋挖桩的桩长，能提前加工钢筋笼，为缩短施工工期提供了条件。
交底人：
接收人：

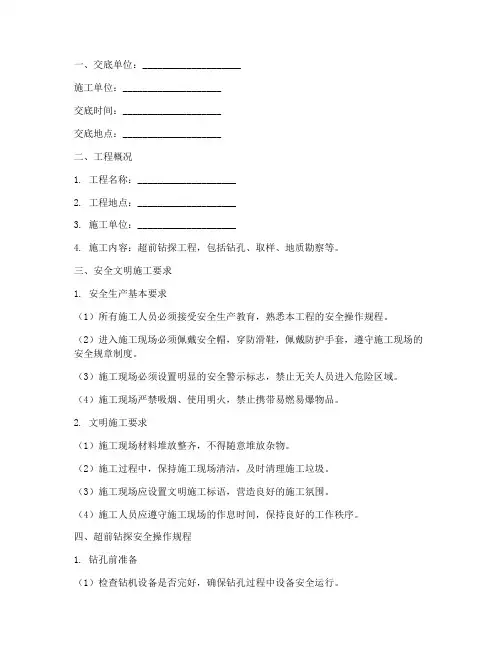

超前钻安全文明技术交底模板
一、交底单位：____________________施工单位：____________________交底时间：____________________交底地点：____________________二、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工内容：超前钻探工程，包括钻孔、取样、地质勘察等。
三、安全文明施工要求1. 安全生产基本要求（1）所有施工人员必须接受安全生产教育，熟悉本工程的安全操作规程。
（2）进入施工现场必须佩戴安全帽，穿防滑鞋，佩戴防护手套，遵守施工现场的安全规章制度。
（3）施工现场必须设置明显的安全警示标志，禁止无关人员进入危险区域。
（4）施工现场严禁吸烟、使用明火，禁止携带易燃易爆物品。
2. 文明施工要求（1）施工现场材料堆放整齐，不得随意堆放杂物。
（2）施工过程中，保持施工现场清洁，及时清理施工垃圾。
（3）施工现场应设置文明施工标语，营造良好的施工氛围。
（4）施工人员应遵守施工现场的作息时间，保持良好的工作秩序。
四、超前钻探安全操作规程1. 钻孔前准备（1）检查钻机设备是否完好，确保钻孔过程中设备安全运行。
（2）确认钻孔位置、深度及钻孔方向，确保钻孔质量。
（3）设置安全警示标志，防止误操作。
2. 钻孔过程（1）操作人员应按照操作规程进行钻孔作业，确保钻孔精度。
（2）钻孔过程中，注意观察钻杆、钻头及钻具状态，发现问题及时处理。
（3）发现异常情况，立即停止钻孔作业，进行安全检查，排除隐患。
3. 钻孔结束（1）钻孔结束后，清理钻杆、钻头及钻具，检查设备状态。
（2）将钻杆、钻头及钻具妥善存放，防止损坏。
（3）整理施工现场，清除钻孔产生的废弃物。
五、注意事项1. 钻孔过程中，注意钻孔深度、方向及地质变化，确保钻孔质量。
2. 钻孔作业时，注意防止钻杆、钻头及钻具碰撞，避免事故发生。
超前钻探技术交底
图：探孔位置
钻孔布置、钻孔数量及钻孔参数可由现场技术人员根据实际需要作适当调整。
超前水平钻探每循环钻孔长度应不小于30m，水平角不大于5°，仰角不大于3°，连续预报时前后两循环孔应重叠5-8m。
六、施工方式：
本隧道超前地质预报在TSP探测的基础上采用钻探法，使用C6型全液压履带式多功能钻机钻探，其钻探方式有；
1、潜孔钻：低风压潜孔锤钻进，通过钻杆进行水气循环排渣，一般使用风
排渣。
2、液压锤：D21顶驱动液压锤钻进，通过钻杆进行水循环排渣。
七、记录要求:
详细记录钻进情况，地层岩性、各种不良地质情况及其相应深度。
钻进情况：钻进速度以及钻杆跳动程度。
地层岩性：岩石颜色与冲洗液颜色、风化程度、岩性、岩石硬度。
各种不良地质情况：瓦斯状况、水量、水压及水质，空洞宽度，软弱面宽度及成分，破碎岩体的破碎程度与宽度等。
八、注意事项:
1、需进行超前探孔的洞口应做好防爆、防燃烧、照明、通风、排水等措施，需配备一定的装钻、卸钻人员配合钻探施工；对可能发生突泥突水地段，超前钻探应设孔口管和止水装置，外留长度不得超过50cm，防止高压水突出。
2、钻探人员进入工地前需配备备用的钻头、钻杆等。
3、掌子面附近要有足够平整的施钻场地，可供钻机摆放。
桩基超前地质钻探安全技术交底
桩基超前地质钻探安全技术交底1、进入施工现场，必须遵守安全生产规章制度。
必须戴安全帽,戴安全帽必须系带:穿好工作鞋﹑工作服,工作服必须三紧(袖口、领口、腰口)。
2、上班前和上班时不准喝酒。
不准在施工现场的打闹，不准带小孩进出施工现场，非当班操作人员不准进入作业区。
3、高空作业(高度2米以上)必须系好安全带,安全带必须挂在牢固的地方,应高挂低用,严禁低挂高用。
严禁有恐高症的人员登高作业。
4、特种作业人员(电工、电焊工各技术性比较强的专业)必须持特种作业操作证上岗,各工种、各专业人员必须严格遵守本专业的安全操作规程。
5、立放塔架或用吊车整体搬迁钻机时,要有经验丰富的人员统一指挥,施工人员离开危险范围,严禁站在钻塔上及其起落范围内,要切断电源,专人妥善看护电缆,防止扎、拉、砸坏电缆。
用钻机油缸落下钻架时应检查油缸下腔是否漏油,是否有油,漏油或无油时,严禁用液压机构直接落下塔架。
6、非电气焊工严禁私自开启乙炔瓶和氧气瓶等易燃,易爆容器,不准在其安全距离(10米)内吸烟﹑点火。
严禁用吊车,吊链搬运气瓶。
7、非操作人员严禁私自启动任何机械,驾驶任何机动车辆。
任何人严禁擅自操作、拆装非本岗位的设备、设施、仪器、仪表等。
8、在机械运转过程中,严禁有以下行为:(1)在设备上方传递物件﹑放置工具。
(2)跨越、靠近、触摸机械传动、转动等危险部位。
(3)擦洗设备。
(4)拆洗、维修设备。
(5)紧固、调整转动部位的螺栓。
(6)在危险区停留。
9、严禁私自拆除、移动、损坏安全防护设备、设施及安全标志牌﹑警示牌、操作标志牌等。
10、启动动力或闭合离合器时,必须准确无误,并提前通知相关操作人员离开危险范围。
11、钻机运转时司钻不得擅自离开工作岗位,不准让学徒工单独操作机械。
严禁在钻机回转时登机丈量机上余尺。
12、升降钻具时,司钻要和塔上、井口操作者密切配合,在未接到塔上、井口人员的明确信号或情况不明时,不准盲目提升和回转。
13、每班司钻要检查钻机、钻塔、水泵等机械部件的连接和运转情况,检查定位、换档、制动、提升装置的可靠性,检查钢丝绳磨损情况,磨损严重起毛刺时,应要求更换,任何时候转筒上的钢丝绳不得少于三圈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超前钻施工技术交底
交通中心及停车楼基坑占地92，700平方米，基坑周长约1300延米，交通中心及停车楼钻孔灌注桩约1404根(包括地铁及部分北引路隧道)由于地质条件复杂，岩石表面起伏较大，地下连续墙和冲孔灌注桩施工前需要进行超前钻孔
2、根据
1、2、3、4、5、
设计文件和施工图；
《市政工程勘察规范》(CJJ 56-94)；《公路工程地质勘察规范》(JTJ CXXXX版)；《建筑桩基技术规范》(JTJ 94-6月26日，XXXX，竣工日期:10月24日，XXXX平均每天至少完成28个钻孔。
详细时间表请参考时间表。
3
6、设备和劳动力输入
序号1 2 3名称超前钻机挖掘机管理人员输入数量60台4台输入劳动力180 8 6备注机械性能完好机械性能完好7、施工工艺
1、钻孔测量和设置
1.1使用全站仪进行现场测量和钻孔设置
1.2钻孔完成后，用仪器重新测量每个勘探孔的坐标和孔口标高。
2.钻探作业
2.1勘察期间，应根据勘察技术要求确定的钻探性质、孔深、取样范围
和土工试验的要求进行作业，以确保相关钻探工作的质量。
2.2钻井过程中的具体措施如下:
A。
在钻井过程中，控制每次进尺在岩层中钻孔时，每钻
次，进尺不得超过3m。
b，对于覆盖层和全强风化层，宜采用随管钻进或泥浆护壁。
断层破碎带应采用双管单作用和三管双作用岩心钻探。
从岩心筒中取出岩心时，钻具不能提得太高，以免岩心掉出、无序掉出或破碎岩心。
c、钻孔时，先将岩心管中剩余的岩心和钻孔时从孔壁刮到孔底的岩石(土)清除，以免造成下一个岩心的错误记录
d，应确定并确定掉下或留在孔中的岩心数量。
应计算实际
层和岩芯长度，并正确计算岩芯回收率和岩石质量指标PQD值。
2.3钻孔完成后，孔深和合格率应由技术人员检查验收，
符合要求后才能成孔。
2.4如果软土和饱和粘性土中有缩孔或塌孔，应注明其位置和严重程度。
应采用
和泥浆护壁或钻管等措施加固孔壁。
2.5如有缩孔、塌孔等异常现象，应标明其位置和严重程度，并采取固定措施。
4
3、地质录井和岩心摄影应保留3.1。
钻井过程及完井后，测井人员应及时进行地质测井，准确记录
度及0.5m以上的工程地质层，并分层描述
8、质量要求
符合设计和测量规范的要求，及时整理资料和数据，每次往返都要拍照留样，合格的岩石样品要进行喷漆
9、安全、文明施工和环境保护
1，新工人进入现场后，将他们的身份证提交项目部和机场保安队备案。
2、进入施工现场必须戴安全帽，不准赤膊上阵，严禁穿拖鞋进入施工现场
，严禁带小孩到施工现场
3，提升和拆卸钻杆时必须采取保护措施，防止钻杆伤人，并小心大锤。
4.钻进前必须提交钻进指令，
钻进必须经项目部技术人员和监理人员同意后方可进行。
在地铁区间和下穿隧道区间钻孔前，应进行探坑或地下管线探测。
只有确认没有地下管线后，才能开始钻井。
5，钻机移位或起吊时必须检查钢丝绳和吊点，确认安全后才能起吊6、在施工现场配备6米长的方木，防止钻进大溶(土)孔造成坍塌，钻机掉入坑内，具有相应的应急能力
7、发生安全事故时及时向现场管理人员和项目部主管汇报8.在道路施工期间，必须拉起警示带，以防止车辆行驶到施工区域。
夜间加班必须提供足够的照明设施和警示灯。
9和超前钻孔排出的泥浆不允许直接排入市政管网，必须通过过滤罐
排出
广州白云国际机场扩建工程
交通中心及停车楼基坑支护结构、钻孔(冲孔)桩工程
XXXX建设总承包
5
