波纹管施工方案
大型钢波纹管安装施工方案
本工程采用大型钢波纹管进行安装，主要应用于公路、铁路、市政等基础设施的建设中。
钢波纹管具有重量轻、运输方便、施工快速、抗压强度高等优点，可有效提高工程质量和施工效率。
二、施工准备1. 技术准备（1）熟悉相关规范、图纸，掌握钢波纹管的设计要求。
（2）放样出基础的平面位置控制点，根据控制点弹出管涵位置线。
（3）在施工组织设计中明确钢波纹管涵的施工流程。
（4）施工前向施工班组及技术人员进行书面技术、安全、环保交底。
2. 物资准备（1）波纹管片生产厂家已确定，前期所用涵洞管片已生产。
（2）基础处理：对施工区域进行平整，确保基础坚实可靠。
三、施工工艺1. 施工工艺流程（1）测量放样：首先进行清表，用推土机平整场地，根据设计图纸进行测量放样，弹出管涵位置线。
（2）基础处理：对施工区域进行平整，确保基础坚实可靠。
（3）管道安装：按照设计要求，将钢波纹管分段进行拼接，安装到位。
（4）胸腔填土：管道安装完成后，进行胸腔填土，确保管道稳定。
（5）闭水试验：胸腔填土完成后，进行闭水试验，确保管道无渗漏。
（6）回填土夯实：闭水试验合格后，进行回填土夯实，确保管道周围土体密实。
2. 施工方法（1）测量放样：采用全站仪进行测量放样，确保管涵位置准确。
（2）基础处理：采用挖掘机进行基础处理，确保基础坚实可靠。
（3）管道安装：采用吊车进行管道安装，确保管道安装到位。
（4）胸腔填土：采用推土机进行胸腔填土，确保填土密实。
（5）闭水试验：采用闭水试验设备进行闭水试验，确保管道无渗漏。
（6）回填土夯实：采用压路机进行回填土夯实，确保管道周围土体密实。
四、施工质量控制1. 确保钢波纹管质量，选用符合设计要求的优质管材。
2. 精确测量放样，确保管涵位置准确。
3. 严格控制管道安装质量，确保管道安装到位。
4. 加强胸腔填土质量，确保填土密实。
5. 严格进行闭水试验，确保管道无渗漏。
6. 确保回填土夯实质量，确保管道周围土体密实。
五、安全文明施工1. 严格遵守施工安全规范，确保施工安全。
波纹管实施方案
波纹管实施方案一、方案背景。
波纹管是一种用于输送流体或气体的管道，具有良好的柔性和耐压性能，广泛应用于工业生产和建筑领域。
为了有效实施波纹管，我们制定了以下实施方案。
二、实施目标。
1. 提高波纹管的安装效率；2. 确保波纹管的安装质量；3. 降低波纹管的维护成本。
三、实施步骤。
1. 设计方案，根据实际需求，确定波纹管的材质、规格和数量，制定详细的设计方案。
2. 材料准备，采购所需的波纹管及相关配件，确保材料质量和数量充足。
3. 现场准备，清理安装波纹管的施工现场，确保施工环境整洁、安全。
4. 安装施工，按照设计方案和相关标准，进行波纹管的安装施工，确保安装质量。
5. 检验验收，对安装完成的波纹管进行检验验收，确保符合相关标准和要求。
6. 完善记录，对波纹管的安装过程和验收结果进行记录，形成完整的档案。
四、实施要点。
1. 设计合理，根据实际情况进行设计，确保波纹管的安装方案合理可行。
2. 材料优质，选择优质的波纹管材料，确保产品质量和安全性。
3. 施工规范，严格按照相关标准和要求进行施工，保证波纹管的安装质量。
4. 检验严格，对安装完成的波纹管进行严格的检验验收，确保安全可靠。
5. 记录完整，对波纹管的安装过程和验收结果进行完整记录，为日后的维护管理提供依据。
五、实施效果。
1. 提高安装效率，通过合理设计和规范施工，提高波纹管的安装效率，节约时间成本。
2. 确保安装质量，严格按照标准进行施工和检验验收，确保波纹管的安装质量。
3. 降低维护成本，优质材料和规范施工，可降低波纹管的维护成本，延长使用寿命。
六、总结。
通过以上实施方案，我们可以有效提高波纹管的安装效率，确保安装质量，降低维护成本，为相关工程和建筑提供可靠的输送管道，实现经济效益和社会效益的双赢。
希望全体工作人员严格按照该实施方案进行操作，确保实施效果的最大化。
pe波纹管 施工方案
PE波纹管施工方案引言PE波纹管是一种具有高强度、耐腐蚀、可靠密封等优点的管道材料。
它广泛应用于给排水、燃气、通信、电力等领域。
本文将介绍PE波纹管的施工方案，包括材料准备、施工工艺、施工要点等内容。
一、材料准备在进行PE波纹管的施工前，需要准备以下材料和工具： - PE波纹管：根据工程要求选择合适的规格和材质的PE波纹管。
- 弯头、三通、法兰等连接件：根据管道的设计需求选择合适的连接件。
- 手工工具：如管子切割机、刨刀、扳手、热熔设备等。
- 电源设备：如电焊机、电动工具等。
二、施工工艺1.施工前的准备：–清理施工区域，确保管道施工区域干净整洁。
–检查施工图纸，确认管道的设计需求。
–对材料进行检查，确保质量合格。
2.标定与切割：–使用标定工具对PE波纹管进行标定，标记出所需长度。
–使用管子切割机或锯子对波纹管进行切割。
–注意保持切割口的平整和垂直。
3.连接管件：–使用热熔设备对PE波纹管和连接件进行加热，使其表面熔化。
–快速将PE波纹管插入连接件内，确保插入的深度。
–合理施加力量，使PE波纹管与连接件之间充分接触。
–确保连接口的密封性和稳定性。
4.安装其他设备：–根据需要安装弯头、三通、法兰等连接件。
–注意选择合适的连接件类型和安装位置。
5.给管道通水（气）试验：–完成管道的施工后，进行通水（气）试验。
–检查管道是否有渗漏现象。
–修复任何发现的漏点。
6.管道保护：–完成通水（气）试验后，进行管道保护工作。
–使用专用管夹和固定件，固定管道并保护其免受外部损害。
–定期检查管道的防护情况，及时修复任何破损。
三、施工要点1.确保施工区域的清洁和整洁，并保持良好的通风条件。
2.严格按照设计图纸和施工工艺要求进行施工，确保质量合格。
3.在施工过程中，遵守安全操作规范，佩戴个人防护装备。
4.对波纹管进行标定和切割时，应保证切割口的平整和垂直。
5.在连接管件时，要保持连接口的密封性和稳定性。
6.在通水（气）试验和管道保护工作中，要细心检查和修复漏点和破损。

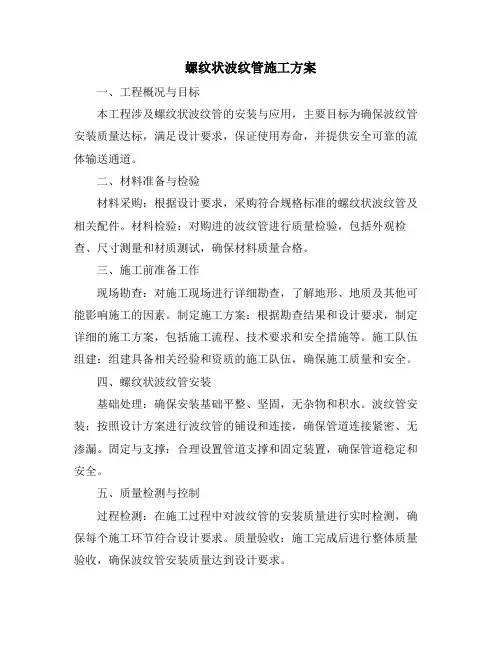

螺纹状波纹管施工方案
螺纹状波纹管施工方案一、工程概况与目标本工程涉及螺纹状波纹管的安装与应用，主要目标为确保波纹管安装质量达标，满足设计要求，保证使用寿命，并提供安全可靠的流体输送通道。
二、材料准备与检验材料采购：根据设计要求，采购符合规格标准的螺纹状波纹管及相关配件。
材料检验：对购进的波纹管进行质量检验，包括外观检查、尺寸测量和材质测试，确保材料质量合格。
三、施工前准备工作现场勘查：对施工现场进行详细勘查，了解地形、地质及其他可能影响施工的因素。
制定施工方案：根据勘查结果和设计要求，制定详细的施工方案，包括施工流程、技术要求和安全措施等。
施工队伍组建：组建具备相关经验和资质的施工队伍，确保施工质量和安全。
四、螺纹状波纹管安装基础处理：确保安装基础平整、坚固，无杂物和积水。
波纹管安装：按照设计方案进行波纹管的铺设和连接，确保管道连接紧密、无渗漏。
固定与支撑：合理设置管道支撑和固定装置，确保管道稳定和安全。
五、质量检测与控制过程检测：在施工过程中对波纹管的安装质量进行实时检测，确保每个施工环节符合设计要求。
质量验收：施工完成后进行整体质量验收，确保波纹管安装质量达到设计要求。
六、安全施工措施安全教育：对施工人员进行安全教育培训，提高安全意识。
安全防护：施工现场设置安全警示标志，采取必要的安全防护措施。
应急处理：制定应急预案，配备必要的应急设备和人员，确保施工安全。
七、工程验收与交付验收准备：整理施工资料，准备验收报告。
验收过程：配合相关部门进行工程验收，确保工程质量和安全符合要求。
交付使用：验收合格后，办理交付手续，将工程移交给使用单位。
八、施工记录与总结施工记录：在施工过程中详细记录施工情况，包括施工进度、质量检测结果等。
施工总结：施工完成后进行总结，分析施工过程中的经验教训，为后续工程提供参考。
以上为本工程螺纹状波纹管施工方案的主要内容，各施工单位应严格按照方案执行，确保工程质量和安全。

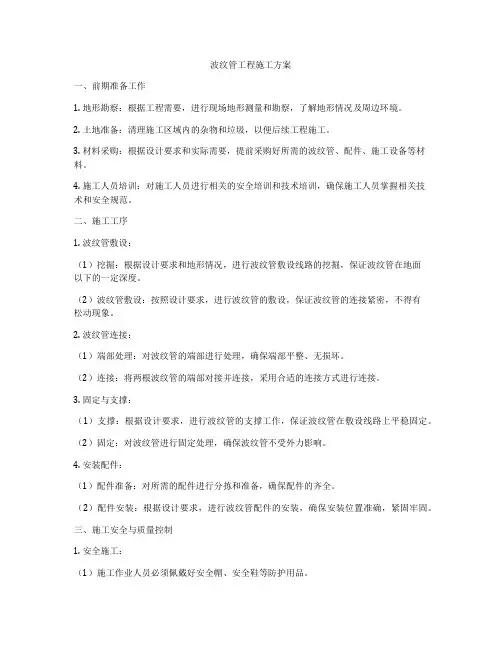

波纹管工程施工方案
波纹管工程施工方案一、前期准备工作1. 地形勘察：根据工程需要，进行现场地形测量和勘察，了解地形情况及周边环境。
2. 土地准备：清理施工区域内的杂物和垃圾，以便后续工程施工。
3. 材料采购：根据设计要求和实际需要，提前采购好所需的波纹管、配件、施工设备等材料。
4. 施工人员培训：对施工人员进行相关的安全培训和技术培训，确保施工人员掌握相关技术和安全规范。
二、施工工序1. 波纹管敷设：（1）挖掘：根据设计要求和地形情况，进行波纹管敷设线路的挖掘，保证波纹管在地面以下的一定深度。
（2）波纹管敷设：按照设计要求，进行波纹管的敷设，保证波纹管的连接紧密，不得有松动现象。
2. 波纹管连接：（1）端部处理：对波纹管的端部进行处理，确保端部平整、无损坏。
（2）连接：将两根波纹管的端部对接并连接，采用合适的连接方式进行连接。
3. 固定与支撑：（1）支撑：根据设计要求，进行波纹管的支撑工作，保证波纹管在敷设线路上平稳固定。
（2）固定：对波纹管进行固定处理，确保波纹管不受外力影响。
4. 安装配件：（1）配件准备：对所需的配件进行分拣和准备，确保配件的齐全。
（2）配件安装：根据设计要求，进行波纹管配件的安装，确保安装位置准确，紧固牢固。
三、施工安全与质量控制1. 安全施工：（1）施工作业人员必须佩戴好安全帽、安全鞋等防护用品。
（2）施工现场必须设立明显的安全警示标志，确保施工人员注意安全。
2. 质量控制：（1）材料检验：对所使用的波纹管、配件等材料进行质量检验，确保材料的质量符合标准。
（2）工艺控制：对施工工序进行严格控制，确保施工工艺符合设计规范。
四、竣工验收与交付1. 竣工验收：（1）检查：对波纹管工程进行全面检查，确保工程质量符合设计要求。
（2）验收：请相关专业部门对工程进行验收，确保工程符合相关标准。
2. 交付：（1）移交资料：对工程资料进行整理和归档，保留工程档案。
（2）移交工程：将完成的波纹管工程移交给使用单位或管理部门，确保工程正常使用。
安装波纹管施工施工方案
安装波纹管施工方案1. 引言波纹管是一种用于输送液体或气体的管道材料，其具有良好的柔性和耐腐蚀性能，广泛应用于工业、建筑、石油化工等领域。
本文将介绍波纹管的安装施工方案，包括施工前准备工作、安装步骤和施工注意事项。
2. 施工前准备工作在进行波纹管的安装施工前，需要进行以下准备工作：•确定施工图纸：根据工程要求，获得波纹管的施工图纸，并进行详细的分析和理解。
•准备所需材料和设备：根据施工图纸确定所需的波纹管、法兰、密封垫片、螺栓等材料，并准备好相应的施工设备，如起重机械、千斤顶等。
•组织人员：根据施工图纸确定所需的施工人员，并组织好施工队伍，确保施工顺利进行。
3. 安装步骤波纹管的安装施工一般分为以下几个步骤：3.1 清理工作区域在进行波纹管的安装之前，需要先清理工作区域，确保没有杂物和障碍物，保证施工的顺利进行。
同时，需要检查工作区域的地面情况，确保平整并且具备足够的承载能力。
3.2 安装波纹管按照施工图纸上的要求，进行波纹管的安装。
首先，将波纹管与法兰进行连接，并使用螺栓固定。
在连接过程中，需要注意以下几点： - 波纹管的连接面应与法兰的连接面严密贴合，确保连接的密封性。
- 使用正确的扭矩装置进行螺栓的拧紧，避免松动或过紧。
- 波纹管的连接点应均匀分布，不要出现过于集中的受力情况。
3.3 安装支撑设施根据施工图纸的要求，在波纹管的周围安装支撑设施，如支架、吊架等。
这些支撑设施能够提供必要的支撑和固定，确保波纹管在使用过程中的稳定性和安全性。
3.4 进行泄漏测试在安装完成后，需要对波纹管进行泄漏测试，以确保连接的密封性。
具体的泄漏测试方法可以根据工程要求进行选择，例如水压测试或气密性检测。
测试过程中，需要注意安全，避免给人员和设备造成损害。
3.5 完善施工记录在波纹管的安装施工完成后，需要做好相应的施工记录。
这些记录包括安装日期、施工人员、使用材料和设备等信息，为后期的检查和维护提供参考依据。
双壁波纹管施工方案三篇.doc
双壁波纹管施工方案三篇第1条双壁波纹管施工方案双壁波纹管施工方案一、工程概况XX 二期管道工程根据设计要求采用高密度聚乙烯双壁波纹管，管道埋地敷设在纵、横米内。
本方案为土方开挖和管道安装施工方案。
二、施工测量1、工程开工前对设计交来的导线点和水准点进行复核，并报监理批准后使用。
2、根据施工图，对沟槽中心线进行测量，测量完成后开挖沟槽，提交监理工程师检查，并准备好高程控制桩进行检查。
三、沟槽土方开挖1、根据设计图纸、文件、施工规范，根据施工测量、放线结果，根据沟深、土质、地下水，选择开槽断面和沟坡。
由于本工程纵向管线均在碾压路基上开挖，且全线为页岩，开挖的沟槽可能不支撑直槽。
2、Trench严格控制地下室的标高。
严禁过度挖掘。
在地下室设计标高以上0 .2 ~ 0 .3米的原土上，人工清理至设计标高。
当局部超挖或扰动时，可更换级配砂岩或中粗砂并夯实。
3、雨季施工时，应尽可能缩短槽长，槽应快速完成并快速回填。
出现气泡槽时，应排除积水，清除气泡软化的表层土，更换级配砂石或中粗砂并夯实，进行地基处理。
4、开槽高度、对开槽宽度、基础垫层厚度、基础表面标高、排水沟平整度、沟内有无污泥和杂物、基础表面有无扰动等操作项目分别进行验收，验收合格后方可进入下一工序。
5、质量要求沟底标高0，每边沟底中心线宽度30，不小于设计值沟坡不陡于规定4 、垫层施工1、垫层施工成本。
现在，槽中的废渣和渣滓被清除，浸泡在水中的软泥被清除。
然后铺设天然级配砂料，整平并夯实。
五、双壁波纹管施工1、由于本工程纵向波纹管直径大、重量重，双壁波纹管到达现场后，由机械装卸。
装卸时，应使用柔性带、吊索或吊绳进行吊装。
2、短距离运输时，管道运输不得在坚硬不平的地面或砾石地面上滚动，以防损坏保护层或防腐层。
对于大直径双壁波纹管，堆垛运输不得超过三层。
对于小直径管道，如果采用堆垛运输，所有管道应保持稳定，管道之间应留有适当的间隙，以防碰撞。
上下堆放运输时，高度不得超过管径的4倍或2m。
波纹管施工方案
波纹管施工方案波纹管的施工方案是根据具体的工程要求和现场实际情况而定的。
以下是波纹管施工方案的一般步骤和注意事项。
一、工程准备1.准备工具和设备：需要准备好所需的工具和设备，比如切割机、焊接机、打磨机、压力机等。
2.现场勘测：对施工现场进行勘测，确定波纹管的铺设位置、长度和角度等。
3.材料准备：准备好所需的波纹管和相应的焊接材料，确保材料的质量和数量满足工程需求。
二、安装准备1.清理施工现场：清理施工现场，确保施工区域整洁，无障碍物。
2.安装支架：根据波纹管的要求，安装相应的支架和支撑材料，以确保波纹管的稳定和安全。
3.检查焊接设备：检查焊接设备的工作状态和安全性，确保能够正常进行焊接作业。
三、波纹管焊接1.清洁波纹管：用钢丝刷清洁波纹管表面，去除表面污垢和氧化物，以便焊接的质量和强度。
2.切割波纹管：根据需要，将波纹管进行必要的切割和加工，以保证尺寸和形状的准确性。
3.焊接波纹管：采用电弧焊接或者氩弧焊接的方法，将波纹管进行焊接，确保焊点的质量和强度。
4.检查焊缝：对焊接完毕的波纹管进行检查，查看焊缝是否完整，焊接质量是否合格。
四、波纹管安装1.安装波纹管：将焊接完毕的波纹管按照工程要求进行安装，确保波纹管的位置和角度准确。
2.连接波纹管：根据工程需要，对波纹管进行连接，确保连接的牢固和密封。
3.检查安装质量：对安装完毕的波纹管进行检查，查看连接是否牢固，无泄漏和变形等问题。
五、检测和验收1.检测波纹管：对安装完毕的波纹管进行检测，检查波纹管的质量和性能是否满足工程要求。
2.试压波纹管：进行波纹管的试压，检查波纹管的密封性和耐压性。
3.完成验收：根据检测结果和工程要求，进行波纹管的最终验收，确保工程质量达到标准。
以上是波纹管施工方案的一般步骤和注意事项，根据具体工程的要求和实际情况，可能会有所差异。
在施工过程中，需要严格按照相关规范和标准操作，并由专业人员进行操作和监督，以确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大羊坊出水口临时修复工程
波纹管施工方案：
1、施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实
2、导线点、水准点加迷曝制及定位测量放线施工方案：
（1）熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。
（2）进场后对设计单位交接的水准点和导线点进行复扳，庇和差符和设计要求后，进行导线点、水准点的加密，每30米范围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
（3）由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。
（4）施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，
管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行锑邻水准复核测量。
（5）、管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
3、沟槽开挖及基础处理：
熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中朽，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
沟槽开挖的土方直接装车外运，外运地点指定。
当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.93；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用极配戈壁土进行换填处理；换填厚度为30cm。
塑料在沟槽开挖百米左右，土方外运人工清槽后，并经监理工程师检验和格，方可在沟
槽内进行搪道工序的施工。
4、管道基础：
工程中管道基础采用20cm砂砾垫层基础，135°砂基础。
管道基础采用粗砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。
5、管道安装：
管道安装由机械配和人工下管，设专人指挥吊车逐节吊装，吊装管道中朽的控制采用边线法。
吊车距沟边至少2m，避免起吊受力时造成沟边坍塌。
管道在安装前，对乖期、直径等进行检查。
管道安装采用人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m或管径大于公称直径DN400时，可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。
严禁用金属绳索勾住两端乖期或将管材自槽边翻抛入槽中。
稳管前，对基础设计高程和中踢位置进行检查，符和设计和规范要求后方可进行稳管，同时需做好管道安装的高程和中踢的测量定线工作。
因管道接口为胶圈接口，故管道在顶进过程中，不得强行顶进，以防损坏乖期，顶进深度符和技术规范要求。
有质量问题的管子严禁下槽，安装后的管内底高程符和规范要求。
管道与检查井连接采用柔性连接。
6、井室砌筑：
按设计要求砌筑，砌筑后的井壁圆顺，灰浆饱满，爬梯安装牢固，
在井室砌筑时安装爬梯，爬梯安装前进行除锈处理，安装时周围孔隙须用1∶2水泥砂浆封实，砂浆未凝固前不得踏动爬梯。
砌筑时，需随时检测检查井直径尺寸，当四周收口时，每层收进不得大于30mm。
井内外壁抹1∶2水泥砂浆分层压实抹光。
检查井内的流槽与井壁同时砌筑。
表面用砂浆分层压实抹光，砌筑后的流槽应与上下游管底部顺接。
砌筑检查井时预留支管应随砌随安，预留管的直径、方向、标高应符和设计要求，管与井壁衔接处应严密，预留支管乖期宜用低标号砂浆砌筑封口抹平。
庇水（水压）试验：
首先经监理工程师检查管道及检查井外观质量，检查验收和格后，沟槽内无积水，进行管道庇水试验。
试验管段按井距分隔。
管道在庇水试验前应提前灌水并浸泡24小时，使接口及管身充分吃水后再进行庇水试验。
允许渗漏量应符和规范《给水排水管道工程施工及验收规范》（GB—97）中的要求。
当试验水头达规定水头时开始记录，观测管道的渗水量，直至观察拮束时，不断地向试验管段内补水，保持试验水头恒定，渗水量不得超过规范要求。
7、沟槽回填：
排水管道进行庇水试验验收和格后，及时进行沟槽回填。
回填土根据实验室确定的最大干密度和最佳含水量进行分层夯实，直至达到规范要求的压实度指标。
填土上方计划修路者其压实度为95%，填土上方不计划修路者其压实度为90%。
沟槽回填从管顶基础部位开始到管顶以上0.7m范围内采用人工回填。
从管底到管顶以上0.4m范围内的沟槽回填材料，采用碎石屑、粒径小于40mm的砂砾、中砂粗砂或开挖出的良质土。
沟槽底必须回填质地良好、含水量适宜的原土，严禁回填垃圾、烂泥、砂砾石，沟槽内不得回填就地取砂石的筛余料，所有回填土根据不同的土质现别采用分层摊平、夯实、压实等方法达滇梃计规定的密实度要求。
井室周围回填压实时应沿井室中心对称进行，且不漏夯，回填压实后与井壁紧贴。
分段回填压实时，相邻段的接茬呈阶梯形。
大羊坊出水口临时修复工程
波
纹
管
施
工
方
案
项目名称：北京市朝阳区黑臭水体应急治理工程。
