TDSCDMA信令基本流程

TDSCDMA信令基本流程
➢ 引用关系:3GPP TS25.433;
➢ 功能描述:PICH 用来承载寻呼指示信息。该值定义寻呼指示信 道的发射功率和公共控制物理信道发射功率的功率偏差。
➢ 影响范围:CELL;
➢ 取值范围:参数取值范围:-10~5;物理单位:dB。
➢ 设备缺省值:缺省值为0,即0dB。
➢ 调整原则与建议值:该参数设置应根据网规要求的小区覆盖范围 决定。
✓ 如果Node B能够正常的操作,则Node B返回SYSTEM INFORMATION UPDATE RESPONSE,表示系统信息更新是成功的;
✓ 如果Node B由于不支持CRNC给定的SIB、Node B的硬件异常、业 务量过载以及Node B后台操作的干预,也可能造成系统信息更新的失败, 此时Node B将回复SYSTEM INFORMATION UPDATE FAILURE消息 到CRNC。
Page 9
TDSCDMA信令基本流程
小区建立主要参数(续)
✓ 名称:DwPCH 功率/ DWPCHPOWER
➢ 引用关系:3GPP TS25.433;
➢ 功能描述:UE 搜索小区时,首先是检测小区的DwPTS 以建立下行 同步。此参数标识小区内下行导频信道的发射功率相对于主公共控制物 理信道发射功率的偏移量。
➢ 注意事项:主公共控制物理信道发射功率对应的是2 个P-CCPCH (两个码道)的发射功率。
Page 13
TDSCDMA信令基本流程
公共传输信道建立主要参数(续)
✓ 名称:FPACH 最大发射功率/ MAXFPACHPOWER
➢ 引用关系:3GPP TS25.433;
➢ 功能描述:FPACH 作为对UE发出的UpPTS 信号的应答, 用于支持 建立上行同步。该参数标识一个小区下快速物理接入信道的最大发射 功率。

TD话音呼叫流程

TD话音呼叫流程

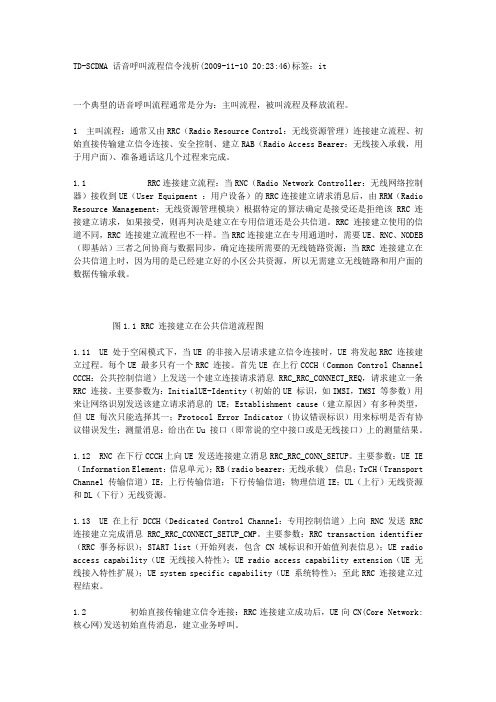

TD-SCDMA 话音呼叫流程信令浅析(2009-11-10 20:23:46)标签:it一个典型的语音呼叫流程通常是分为:主叫流程,被叫流程及释放流程。

1 主叫流程:通常又由RRC(Radio Resource Control:无线资源管理)连接建立流程、初始直接传输建立信令连接、安全控制、建立RAB(Radio Access Bearer:无线接入承载,用于用户面)、准备通话这几个过程来完成。

1.1 RRC连接建立流程:当RNC(Radio Network Controller:无线网络控制器)接收到UE(User Equipment :用户设备)的RRC连接建立请求消息后,由RRM(Radio Resource Management:无线资源管理模块)根据特定的算法确定是接受还是拒绝该RRC 连接建立请求,如果接受,则再判决是建立在专用信道还是公共信道。

RRC 连接建立使用的信道不同,RRC 连接建立流程也不一样。

当RRC连接建立在专用通道时,需要UE、RNC、NODEB (即基站)三者之间协商与数据同步,确定连接所需要的无线链路资源;当RRC 连接建立在公共信道上时,因为用的是已经建立好的小区公共资源,所以无需建立无线链路和用户面的数据传输承载。

图1.1 RRC 连接建立在公共信道流程图1.11 UE 处于空闲模式下,当UE 的非接入层请求建立信令连接时,UE 将发起RRC 连接建立过程。

每个UE 最多只有一个RRC 连接。

首先UE 在上行CCCH(Common Control Channel CCCH:公共控制信道)上发送一个建立连接请求消息RRC_RRC_CONNECT_REQ,请求建立一条RRC 连接。

主要参数为:InitialUE-Identity(初始的UE 标识,如IMSI,TMSI 等参数)用来让网络识别发送该建立请求消息的UE;Establishment cause(建立原因)有多种类型,但UE 每次只能选择其一;Protocol Error Indicator(协议错误标识)用来标明是否有协议错误发生;测量消息:给出在Uu 接口(即常说的空中接口或是无线接口)上的测量结果。

我对TDSCDMA信令流程的理解和总结解读

我对TDSCDMA信令流程的理解和总结解读

TD SCDMA呼叫流程一:打电话都需要做什么工作1:打通NODEB 和RNC 之间的专用信令通路。

2:打通RNC 和CN 之间的专用信令通路。

3:建立数据通路。

以下是对以上步骤的分别阐述。

和UE , 我们知道它没有传输网络控制面, 而控制面和用户面是合用一个传输承载, 就是RLC,MAC, 和PHY , 从3g 理论书上, 我们知道一旦小区建立好后, 我们在空口就要进行系统信息广播, 并且要建立好RACH,FACH,PCH 这些公共传输信道, 以及相应的物理信道. 这些信道有个共同的特点就是都是单向的, 其中RACH 是上行的, 而FACH 和PCH 是下TD SCDMA呼叫流程行的.它们共同组成了RRC 消息的承载, 由于是小区一旦建立就会有的, 因此可以认为这些单向的公共信道就是UU 口的公共承载, 我们引入小区建立过程, 进一步解释UU 口的这些信道是如何一步步打通的. 也就是说当一个UE 开机后它首先完成他是建立其他信令和数据链路的基础。

UE 用某种接入技术与陆地公共移动网络(UE 在选定的PLMN 驻留”。

一旦完成小区驻留,P-CCPCH 信道(BCH ;根据NodeB 建立连UE 与UTRAN 之间只有通过系1、 CN 提供的NAS 信息需要经过系统信息广播通知UE 。

2、 UE 在空闲模式、连接模式所使用的定时器、计数器取值需要由系统信息广播通知UE 。

3、 UE 在空闲模式、连接模式的小区选择、小区重选TD SCDMA呼叫流程参数需要通过系统信息广播通知UE 。

4、小区中公共物理信道的配置参数、UE 在连接模式下所使用的公共、共享物理信道配置参数需要由系统信息广播通知UE 。

5、 UE 在空闲模式、连接模式所需的测量控制信息由系统信息广播通知UE 。

6、 UE 传输信道、物理信道的参数(这些参数在切换到其它时使用)需要由系统信息广播通知UE 。

RNC 中必不可少,而且内容不能相UE 在完成小区注册后建立起来的,这为建立其它信令或业务的链路提供了重要的基础,到目前为止,第一个步骤并没有完成,打电话的信令链路是走的专用信令链路,所以必须建立专用信令链路,为什么要建立专用信令链路呢?UE 和系统之间使用公共信令链TD SCDMA呼叫流程路来交换信息不可以吗?当然可以了,但是公共的资源是非常有限的,如果一个小区里面的所有的UE 都使用公共的信令链路来交换信息,系统的负荷压力是非常大的,再说也没有那么多资源供给所有的UE ,所以打电话的开始一定要把专用的信令链路建立起来。

3GTD-SCDMA呼叫流程说明

3GTD-SCDMA呼叫流程说明

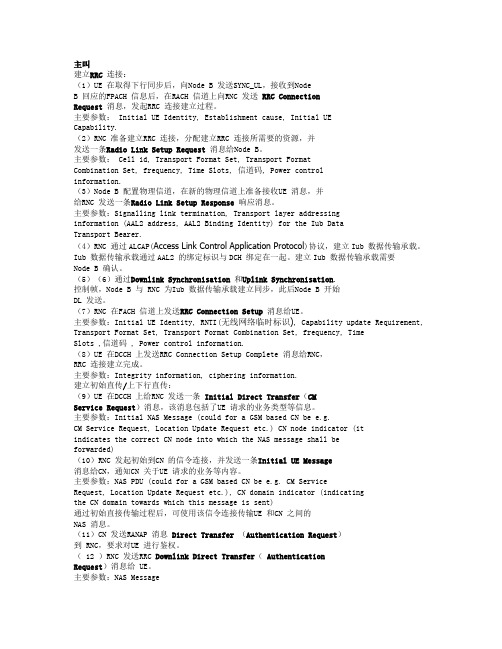

主叫建立RRC 连接:(1)UE 在取得下行同步后,向Node B 发送SYNC_UL,接收到NodeB 回应的FPACH 信息后,在RACH 信道上向RNC 发送RRC ConnectionRequest 消息,发起RRC 连接建立过程。

主要参数: Initial UE Identity, Establishment cause, Initial UECapability.(2)RNC 准备建立RRC 连接,分配建立RRC 连接所需要的资源,并发送一条Radio Link Setup Request 消息给Node B。

主要参数: Cell id, Transport Format Set, Transport FormatCombination Set, frequency, Time Slots, 信道码, Power controlinformation.(3)Node B 配置物理信道,在新的物理信道上准备接收UE 消息,并给RNC 发送一条Radio Link Setup Response 响应消息。

主要参数:Signalling link termination, Transport layer addressinginformation (AAL2 address, AAL2 Binding Identity) for the Iub DataTransport Bearer.(4)RNC 通过ALCAP(Access Link Control Application Protocol)协议,建立Iub 数据传输承载。

Iub 数据传输承载通过AAL2 的绑定标识与DCH 绑定在一起。

建立Iub 数据传输承载需要Node B 确认。

(5)(6)通过Downlink Synchronisation 和Uplink Synchronisation.控制帧,Node B 与 RNC 为Iub 数据传输承载建立同步,此后Node B 开始DL 发送。

TDSCDMA典型业务信令流程课件

TDSCDMA典型业务信令流程课件
UTRA FDD/TDD
Service
Iu Bearer Service
Physical Bearer Service
Backbone Network Service
Bearer service: 承载业务。具有能力、延迟、BER的信息传播途径5。
Confidential
UE的工作模式
• UE有两种基本的运行模式:空闲模式和连接模式 • 空闲模式:UE处于待机状态,没有业务的存在,
L1
Confidential
Uu接口L1功能(1)
传输信道复用和码组合信道解复用 码组合传输信道到物理信道的映射 传输信道错误检测,并向高层指示 编解码和交织/去交织 速率匹配 闭环功率控制 开环功控 闭环同步控制
22
Confidential
Uu接口L1功能(2)
调制/解调和扩频/解扩 测量并向高层指示 收发分集 其他基带处理功能
11
Confidential
课程内容
第一章 UTRAN网络结构 第二章 UTRAN接口协议和功能 第三章 基本信令流程 第四章 基本呼叫流程
12
Confidential
UTRAN接口协议和功能
• Iu接口
• Iub接口 • Uu接口
13
Confidential
Iu接口体系结构
UTRAN
Node B Node B
TE/MT Local Bearer
Service
UMTS Bearer Service
External Bearer Service
UTRAN radio interface
Radio Access Bearer Service
CN Bearer Service

移动通信基本呼叫流程

移动通信基本呼叫流程

移动通信基本呼叫流程移动通信基本呼叫流程1.简介本文档旨在介绍移动通信基本呼叫流程,包括信令流程、数据传输流程以及附加功能。

通过详细描述呼叫的发起、连接、传输和结束过程,读者能够了解移动通信系统中呼叫的基本工作原理。

2.信令流程2.1 建立呼叫首先,呼叫方发送请求建立呼叫的信令给移动通信系统。

移动通信系统通过寻址和鉴权等步骤确认呼叫方的身份,并为该呼叫分配资源。

接下来,移动通信系统通知被叫方有一个呼叫请求。

被叫方可以选择接受或拒绝该呼叫。

2.2 呼叫连接如果被叫方接受呼叫,移动通信系统会建立呼叫连接,包括建立信道连接和配置一系列参数等步骤。

一旦呼叫连接建立,呼叫方和被叫方之间可以进行语音通话或数据传输。

2.3 通话中在呼叫连接建立后,呼叫方和被叫方可以进行通话。

移动通信系统负责信号处理、数据交换和其他必要的功能。

通话过程中,系统会持续监测信号质量,以保证通话质量。

2.4 呼叫释放当呼叫结束时,呼叫方和被叫方可以通过发送释放信令来终止呼叫。

移动通信系统会释放相关资源,并记录呼叫相关信息。

3.数据传输流程3.1 数据传输准备在进行数据传输之前,移动通信系统需要进行一系列准备工作。

这包括配置数据通道、分配IP地质等。

系统还会对数据进行压缩和加密等处理。

3.2 数据传输一旦数据传输准备完成,移动通信系统可以开始传输数据。

数据可以是文本、图片、音频或视频等。

系统会负责数据的分割、传输和重组等操作。

3.3 数据接收被叫方会接收到传输的数据,并进行相应的处理。

系统会负责数据的解码、解压缩等操作。

被叫方可以选择展示数据或进行进一步处理。

4.附加功能4.1 呼叫转移移动通信系统支持呼叫转移功能。

用户可以将呼叫转移到其他设备或号码,以实现流动性。

4.2 呼叫等待当用户正在通话中时,如果有其他呼叫进来,移动通信系统可以提供呼叫等待功能。

用户可以选择接听新的呼叫或忽略它。

4.3 呼叫保持在通话中,用户可以选择将当前的呼叫保持起来,以便进行其他操作。

TD-SCDMA信令流程及优化处理方案(内部资料)

TD-SCDMA RNO Basic 第二章
系统消息概述
系统消息中包含大量的参数,包含UE所需的定时 器、公共信道信息、小区选择和重选信息以有邻小 区的信息 UE只有接收到了相关的系统消息后,才能在这个 小区进行驻留。
系统消息结构
TD空闲状态下的系统消息有三种:
•MIB:主信息块,用于承载SIB的调试信息 •SB: 调试块,用于承载其它SIB的调试信息 •SIB:系统信息块,包含具体的系统消息
•测量控制消息1 •测量控制消息2 •测量控制消息3 •测量控制消息8 •测量控制消息9
测量控制消息的意义
CDMA系统有2种测量,一种是UE测量,一种是 NodeB测量 测量控制消息由RNC下发给UE 测量控制消息用于控制UE的测量方式和内容
控制UE上报测量报告的方式:周期上报、事件触发上报 控制UE的测量动作:什么状态下开始测量 控制UE上报测量报告的内容:如是否上报CPICH Ec/N0,是否确认 BSIC
MIB • 相当于内容封面 SB • 相当于内容目录 SIB • 相当于章节内容
系统信息块1(SIB1)
主要包含UE在空闲态和连接态下所使用的定时器 和常数信息。
系统信息块2(SIB2)
主要包含URA ID信息。
URA(UTRAN Registration Area)是UTRAN内部区域的划 分。用于减少小区间的更新的次数而更有效地使用无线资源
系统信息块5(SIB5)来自主要包含公共物理信道的配置参数。
包括功率控制信息,时隙、码道等信息。
pich-PowerOffset:寻呼指示信 道的的功率偏移 primaryCCPCH-TX-Power:主 公共物理控制信道上发射的功率 大小
系统信息块7(SIB7)

TD SCDMA呼叫流程

2、RNC的RRC实体收到Initial Direct Transfer后,将其中的高层消息解出来,转给RANAP实体,RANAP实体将Location Update这条消息封装在Initial UE Message消息中,通过SCCP实体发往CN。但此时RNC和CN并无信令连接,所以Initial UE Message这条RANAP的消息又封装在SCCP连接建立消息(CR)中发向CN。
5、RNC收到该消息,将触发建立IU信令连接。之后将以Initial UE消息发送该NAS PDU到MSC的MM实体。
6、CN收到该请求消息后,将通过直传消息对该UE作鉴权操作。
7、CN向RNC作安全模式相关参数配置。
8、RNC记录该配置,并把该配置参数下发到UE,用于无线侧用户面和控制面数据的安全传输。
14、CN发起呼叫释放,通过RANAP向RNC发送RAB释放请求。
15、RNC通过RRC释放相关无线承载。
16、RNC通过NBAP释放无线链路。
17、RNC通过RANAP向CN发送RAB释放响应。
18、若长时间没有消息发送,根据定时,由CN或RNC发起IU连接的删除操作。
19、若长时间没有消息在空中接口发送,根据定时,由RNC或UE发起RRC连接的删除。
7、UE根据“RRC Connection Setup”中的相关参数配置物理层,Node B成功建立DCH链路,于是在DCH上回给SRNC“RRC Connection Setup Complete”。
(在这个地方,Iub上为DCH准备的DCH资源应该是Iub传输网络上,为传输UE的DCH数据而建立的Node B到RNC的连接,Node B到RNC的连接应该是七号信令)
6、RNC记录该配置,并把该配置参数下发到UE,用于无线侧用户面和控制面数据的安全传输。

TD-SCDMA通信系统呼叫处理详细过程

AMR
Gs
SGSN
Iu-PS
SS
RNC
CC/MM/RR RANAP SCCP
SMS
IP-Applications
Iu UP
M3UA SCTP IP
GTP-U UDP IP AAL-5
16
监测 Iu CS 和Iu PS接口
WTI
Wireless Technology Innovation Institute
20
WTI
Wireless Technology Innovation Institute
用户状态
UE开 机
空 状 闲 态 3GPP TS 25.304
UTRAN 连 状 接 态 3GPP TS
GSM 连 状 接 态 GSMTS 04.18
GPRS 分 传 组 输 GSMTS 04.60
GSM空 闲 状 态 GSMTS
Node B
Will be available soon
监测Iub、Iur接口
17
WTI
Wireless Technology Innovation Institute
呼叫处理电路域(CS)的信令流程 呼叫处理电路域(CS)的信令流程
1:呼叫建立之前的几个相关过程 1:呼叫建立之前的几个相关过程 2:MOC呼叫的几个主要过程 2:MOC呼叫的几个主要过程 3:移动台主叫(MOC)的信令流程 3:移动台主叫(MOC)的信令流程 4:呼叫释放的信令流程 4:呼叫释放的信令流程
12
WTI
Wireless Technology Innovation Institute
漫游号码的分配过程
MSISDN --IMSI,VLR号
HLR

TD-SCDMA各阶段流程示意图

各阶段流程示意图
RRC连接建立图
信令连接建立阶段
鉴权阶段
业务建立阶段
释放阶段
硬切换流程(跨RNC)
接力切换流程
CS域起呼流程
CS域被呼流程PSLeabharlann 附着流程PS域PDP激活流程
硬切换流程(old)
接力切换
rrc连接建立图信令连接建立阶段鉴权阶段业务建立阶段释放阶段硬切换流程跨rnc接力切换流程uesourcenbtargetnbsrncturnfromoldrlnewrldecisionperformhandoveralcapdatatransportbearersetupopenloopsynchronizationmaintainalcapdatatransportbearersetupopenloopsynchronizationmaintainrlsetupresponserlsetuprequestdownlinksynchronizationuplinksynchronizationphysicalchannelreconfigrationphysicalchannelreconfigrationcompleterldeletionresponse启动定时器t1physicalchannelreconfigrationfailurealcapdatatransportbearerreleasealcapdatatransportbearerrelease3t1超时rldeletionrequestrldeletionresponserldeletionrequestrldeletionresponserldeletionrequestrldeletionrequestrldeletionresponsecs域起呼流程cs域被呼流程ps域附着流程ps域pdp激活流程硬切换流程oldnodebnewcellrncuenodebsourcecell切换判决发起硬切换下行同步新小区rlsetupreqrlsetuprespphychannelreconfigreq从老小区下发计算uppch功率和ta开环功控和开环同步cnmeasurereportue发送uppch进行上行同步新小区fpach下发新小区sb交互及dpch上下行交互新小区phychannelreconfigcomp新小区rldelreqrldelresp开始新测量measurecontrol终止接力切换nodebnewcellrncuenodebsourcecell切换判决发起接力切换ue停止在源小区的收发rlsetupreqrlsetuprespphychannelreconfigreq在老小区下发计算pdpch功率利用sfnsfnotd计算新
