结构化六类综合布线系统

XXX,以智能化通讯办公、电子信息数据监控、信息管理为主;此次布线工程主要是进行XXX智能信息网络的建设,在国内信息网络工程的标准基础上加以完善,我们将为用户提供100Mbps到户的网络接口,以适应将来高速Internet需求;XXX 结构化综合布线系统作为智能化结构的重要组成部分,我们力争做到在尽可能减少一次性投资的基础上,协调好近期使用和远期发展的关系,建立起一个技术先进、开放式的智能信息管理系统。

用户需求分析:

1)综合布线系统的结构、性能要符合国内、国际标准和规范,满足各个系统目前和未来发展的需要。

2)综合布线系统应以电脑系统等为服务对象,同时尽可能为各个弱电系统提供统一信息传输布线平台。它应有利于各个系统自身组网和传递信息,有利

于各个系统之间的互连,有利于各个系统与外界的连网。

3)布线系统要具有高性能和相当的超前性,能够满足各个系统目前和未来新技术、新产品对传输的需求。

4)同时布线系统在设计和实施中应充分考虑办公的具体特点,在信息点的选取、线缆配置等各方面满足网络系统的要求。

5)布线系统应采用符合国内、国际标准的名牌布线产品,技术上要领先,同时要经过国内、国际广泛和较长期使用,具有良好的技术支持和服务。

第二章 XXX综合布线系统设计依据

《智能建筑设计标准》GB/T50314-2000;

民用建筑线缆标准EIA/TIA570;

民用建筑通信管理标准EIA/TIA606;

民用建筑通信管理标准EIA/TIA607;

国际建筑布线标准IEC/ISO11801;

光纤分布式数据接口高速局域网标准ANSIFDDI;

综合业务数字网基本数据速率接口标准CCITTISDN;

建筑与建筑群综合布线系统设计规范GBT50311-2000;

建筑与建筑群综合布线系统工程施工及验收规范GBT50312-2000;《商用建筑线缆标准》EIA/TIA568A;

《商用建筑线缆标准》EIA/TIA569;

《民用建筑电气设计规范》JGJ/16-92;

《建筑设计防火规范》GBJ16-37

《工业企业通信接地规范》GBJ79-85

中华人民共和国通信行业标准

大楼通信综合布线系统标准YD/T926.1-1997

网络布线YD/T 1019-1999

《数字通信对绞、星绞对称电缆》系列标准总规范。YD/T 1019-1999 《商用建筑线缆标准》EIA/TIA568B;

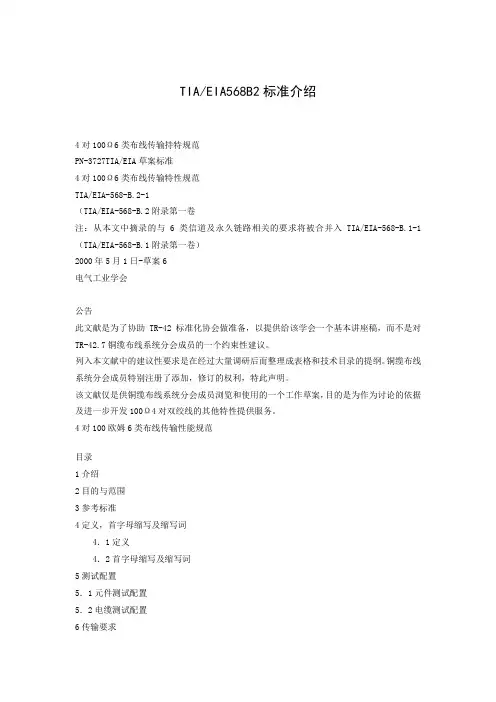

TIA/EIA-568-B.2-A1:Transmission Performance Specifications for 4-pair 100Ωcategory 6 Cabling

ISO/IEC 11801 EN 50173

第三章布线系统方案设计说明

3.1 工程概况

XXX结构化综合布线系统是一套完整而标准的模块化、集成化、灵活开放的智能化布线系统,它通过六类非屏蔽双绞线、主干光纤混合网的布线系统,大大提高的现代市场网络硬件传输设备的速率。5类25对大对数线缆支持综合楼语音传输系统、图像(Image)等信号集成于单一的介质中传输,并提供标准的信息插座和组合式卡接方式,以连接各种不同类型的设备终端。

3.1.1本综合布线系统设计思想:

1)为各部门、办公场所以及千差万别的应用环境提供技术先进、灵活以及模块化的完整的布线系统,具有传统布线系统所无法比拟的许多特性。综合各个

子系统要求,应用系统工程的理论和方法,统一规划布线,实现系统优化,

节省费用,提高成本与系统的有效性;

2)满足数据、图形、影像等各方面的综合要求,为成为“信息高速公路”结点,建立单元化、标准化、国际化平台。

3)采用开放式布线,不会限制未来系统模式,能支持连接不同厂商、不同型号的电脑和交换机。

4)采用预留式布放,能适应未来扩充的需要,一次布线可以符合未来十数年设备的需求。

5)布线要具有独立性,可先行布线,建成以后再选择设备,建立系统。

6)符合EIA/TIA推荐的大楼布线系统,符合ITU-T(原CCITT)建议的ISDN布线标准。

7)布线施工和系统维护容易。

8)采用集中式管理,管理简便,非电气专业人员,亦可管理整个系统。

9)使用高品质双绞线和光缆,符合高速LAN、FDDI和ATM高速数据传输介质标准。

10)采用六类线缆信息互换功能,利于管理语音与数据的互换。

服务范围:

(2)高速数据传送;

(3)大厦保安系统信号、主楼办公室内的信息图象、视频信号与网络信息的传

送;

通过延伸到房间的信息点,将计算机、计算机网络设备、通讯设备与管理设备连接为一个整体,高速的数据和图像影音传输系统,将为博泰综合集团的管理者和使用者提供综合性服务。

3.2 系统构成及配置

XXX结构化综合布线系统采用物理星形拓扑结构,任何一个子系统可以独立地进入SCS,改变任何一个子系统时,都不会影响其他子系统。针对XXX的计算机网络与语音、股市系统通讯网络,在设计中我们充分考虑到了系统的兼容、匹配以及将来的系统升级、扩充等。保证当用户因发展而需增加设备时,而不会因此更动整个系统。

在系统设备的选型上我们充分考虑结合国内外网络先进工程,与快速传输达到网络所能实现的应用能力,决定选用DINTEK公司的全新六类布线产品。DINTEK公司六类布线系统性能大大超过超5类UTP的性能要求,因此它不仅能满足您今天的应用,而且能保证您的系统长期运行。六类布线系统是一个UTP可达到千兆网络传输的布线系统。通过对它的“链接”和“信道”性能进行测试,表明它超过TIA/EIA-568-B 的五类要求。六类UTP与超五类UTP比较,其衰减更小,串扰更少,同时具有更高的ACR和SRL及更小的延时误差。超五类线缆的带宽标准为100MHz,而六类标准带宽为250MHZ,比超五类远远高出一倍。为用户将来使用更先进的通信技术奠定了基础。(六类产品与超五类的外观比较。见图1)

图一

作为专业结构化布线产品制造商,鼎志公司成立于1990年,总部设在台湾。1992年获美国UL WIRING HARNESS认证;1993年起为适应国内电脑普及化趋势,开始提供DINTEK全系列网络配线器材及光纤产品,以促进工厂及办公室自动化;1995年,DINTEK布线产品以优良的国际品质和服务获ISO9002认证;同年,进入中国大陆市场,并成立北京鼎志公司;至今更成立了欧洲及韩国分公司。DINTEK现面向全球用户,全面提供五类、超五类、六类结构化布线系统、光纤网络产品,及各种布线工具和测试仪,并承诺15年系统质量保证。

台湾鼎志股份有限公司自从成立了中国北京代表处后,其服务推进了大陆网络布线市场,最早以接插件生产商,提供的网络接插配件,性能稳定,进入综合布线领域后,其布线产品在网络应用基础中,起到了优良的传输性能。

在此项目的结构化网络综合布线中,DINTEK公司充分考虑到XXX的各项要求,除保证线道传输的最佳性能,在投资少的情况下,也能适应将来网络发展的需要,和

提供最优秀的技术售前、售中、售后服务。此外,在六类布线施工中,鼎志公司将给于六类结构化布线产品培训以及相应的安装培训与系统测试。

在六类结构化布线中,由于对传输性能的要求,对布线施工也相应要求很高,在测试中,六类布线系统是一个整体系统的链路测试,信息模块的打接,与水平至管理间机柜配线架的跳接线,称为永久链路测试(P LINK)(见图二)所以,鼎志公司六类布线产品,链接水平至管理间配线架的六类跳线,不建议手工压接,采用机制成型六类跳线。

图二

超五类与六类产品测试指标:

超五类与六类性能参数对照:

XXX六类结构化综合布线系统配置如下:

我们将XXX结构化综合布线系统分为五个子系统:工作区子系统、水平子系统、主干子系统、设备间子系统,设备间除了做网络与语音设备交换,也做管理间,管理整个集团综合楼水平系统、工作区子系统、。所有综合楼内的水平布线均采用六类四对非屏蔽双绞线。提高系统传输速率也方便于日后的语音数据互换添加其它图像传真管理,以适应网络数据、图像传送与语音传输的交换。楼内主干子系统连接到各楼层管理间,主干子系统将采用光纤与5类25对大对数线缆。设备间与管理间的系统配置,方便于日后更高性能的网络数据传输功能。

工作区所有信息点包括语音与数据的传输,均采用DINTEK非屏蔽六类信息模块。六类信息模块不仅超出了超五类的高性能传输链接功能,适应网络数据口RJ45接口的传输性能要求,同时也可以满足语音RJ11接口的传输性能比;水平系统采用DINTEK六类四对非屏蔽双绞线,台湾鼎志生产的六类四对非屏蔽双绞线,均达到了uL系统质量认证,在国内也通过了中华人发共和国信息产业部的质量监督认证,传输性能达到了国内与国外的行业标准;设备间水平采用鼎志快接式六类24口配线架。在设备间中,连接水平布线系统的六类配线架,建议语音与网络数据传输接口均采用此类快接式配线架,以方便日后的网络管理与互换功能;考虑到主设备间的应用与今后能方便的管理,主设备间设在综合楼一层的设备机房内。管理整个综合楼内的水平子系统与工作区系统的网络信息传输设备,水平系统采用屏蔽式钢体线槽,接钢管入墙到达各工作区信息出口,达到网络数据、语音与其它图像传真信息以及高效率的传输设备连接到应用工作区的设备中。如系统图所示(另附)

六类信息模块(角度为:90°)

3.2.1 工作区子系统设计说明:

工作区子系统是插座到用户终端的区域。把所有的数据接口,语音接口等。采用标准化、模块化插座(T568A,T568B)设在每个信息接口处;在工作区,均采用DINTEK公司的六类信息模块(见图),与方便使用,更能适应网络接口RJ45、RJ11的应用。针对博泰集团所使用的多用途信息桌盒与英标的信息点面板,面板采用双口信息面板与单口信息面板,以备今后的冗余,和适当用配合六类UTP传输至用户的标准机制DINTEK六类UTP 跳线;工作区子系统设计界面。见图一

图一工作区示意图

工作区和管理间可兼容使用的六类信息模块(角度为:180°)六类信息模块正面与背面设计独特的正角斜面刀口可兼容使用市场常见的安普、鼎志与科龙等打线器。模块的结构化设为上下两层,大大降低了信息模块之间的串扰。相应使用的六类机制软接跳线,使整个布线成为一个永久链路高速率的六类布线系统。

工作区配置: 数量根据用户的要求设定,每个工作区均为双口信息点与单口信息点的设订。

工作区分布表

共计:语音数据点为856点。

信息出口附近要配有电源,信息插座与电源插座的距离应保持30厘米,为避免电源系统的电磁干扰,线缆应在PVC 线槽内敷设。在此次布线工程中,工作区的位置在布线工程中依据用户的需求情况而定。

当用户的终端设备需要入网时,购置一条适当长度的(RJ-45)接插软线,软线一端(RJ-45插头)连到已经为用户安装好的信息插座上,另一端接至设备网卡插口,终端设备机械连网工作也就完成了。DINTEK 公司为用户提供了一、二、

三、五米的机制跳线,以便更好的传输性能。

本工程数据网信息插座的压接遵从TIA/EIA568B 标准,引脚顺序与UTP 各芯线颜色对应关系如图1-6所示。如愿以偿用户自行制作RJ-45接插软线时,应严格按图中顺序压接。见图二

3.2.2 水平子系统设计说明:

连接工作区和管理间的这一部分水平线缆称作水平子系统。该系统如图三所示:

1、2引脚为第2线对 3、6引脚为第3线对 4、5引脚为第1线对

7、8引脚为第4线对

线缆选型:

●采用DINTEK公司的六类非屏蔽四对双绞线。(见图)

●六类四对双绞线在传输带宽和抗干扰性能方面均比超五类非屏蔽线缆有极大的

提高,支持100兆位/秒数据传输率,其带宽为250MHz,可支持1000Mbps高速率的信息传输。

●本方案根据信息点位置设计,将水平线走线采用以下走线方式:水平线缆从XXX

各楼层的吊顶层连接管理间内出发,沿垂直线槽下引至工作吊顶层部,穿墙至走廊;经走廊顶部敷设的水平线槽引至用户间,打孔穿墙在经沿墙下敷的PVC线槽或钢管至信息插座。根据线量沿墙下敷应安装12*20毫米的PVC线槽或20、25毫米的铁管。

图四水平系统

。3.2.3主干子系统

主干子系统主要传输介质支持语音系统为5类25对大对数线缆,支持数据主干为多模室内光纤,光纤的结点要为网络将来的扩展有一定的可发展性,光纤两端要终接在两端光纤接线箱中,光纤终端箱分为建筑群光纤终端箱(单模)和数据主干光纤终端箱(多模)用于黑龙江广播电视中心设备音和各个分配线间,为一级主干单模光纤和二级主干数据多模光缆提供端接、终接和交叉接场。

采用19英寸机架抽屉式模块化光纤接线箱;

光纤偶合器为ST多模/单模通用模块化接口;

光纤最小弯曲半径应小于或等于25NM(6芯);

光纤端接箱空白处配盲板;

主干光缆与ST连接器的连接采用ST多模/单模光纤尾纤与主干光缆熔接的方式时行连接,或通过预留光纤通路直接敷设光纤完成,以保证光纤链路性能优异和同一缆内各芯光纤链路技术指标的一致性。

单模/多模连接头用于把光缆与光纤设备连接起来,可跨接或互联;

光纤接续损耗-----最大0.3dB;

最小回路损耗-----多模光纤20dB,单模光纤26Db;

在本次项目垂直干线布线材料分为几个部分:数据布线系统和语音布线系统——其中数据布线系统同时采用超五类双绞线和50/125的多模室内外光纤,以备网络设备选型的不同;语音布线系统采用五类大对数电缆。

在穿越楼层时应该选择管线路由为垂直讯井,如无讯井则选择穿越楼板,并加以线槽封装,如果在人员密集的地方则必须密封,以防止人为的破坏。

主干系统采用多模室内六芯光纤与5类25对大对数线缆(见图)

六芯室内多模光纤5类25对大对数线缆

链接主干光纤的光纤设备,光纤接线箱与支持10、100、1000M的光纤收发器

.3.2.4管理间子系统

管理间系统是管理水平子系统到工作区系统各信息点链接的互换与跳接管理,同时连接主干子系统所传输数据的硬件传输介质,如传输数据信息的光缆与传输电话信号的5类25对大对数,管理间在硬件设备中,远远不能达到设备间的规模,但所用及的产品基本与设备间相同,主要由6类24口快接式配线架、机柜、HB、六类跳接线与语音系统所用到的110配线架、鸭嘴跳线等。

XXX管理间系统公分配如下:

1.主设备间(MDF)设在一层弱电机房内,除管理整个楼内各系统的传输,也做为

管理间管理由水平到垂直水平上引下牵到2层、3层、地下一层、地下二层、

地下三层的工作区信息点的跳接。;

2.A管理间(IDF)设在14层弱电竖井的管理机房内。管理本层与12层水平

系统到工作区信息点的跳接;

3.B管理间(IDF)设在10层弱电竖井的管理机房内。管理本层与11层水平

系统到工作区信息点的跳接;

4.C管理间(IDF)设在9层弱电竖井的管理机房内。管理入层与七层水平系

统到工作区信息点的跳接;

5.D管理间(IDF)设在4层弱电竖井的管理机房内。管理五层与六层水平系

统到工作区信息点的跳接;

管理间所所使用的六类结构配线架(附件背板理线器单独订购)

3.2.5 设备间子系统

设备间是安放XXX办公智能网络公用的通信设备场所,如主配线架、数字用户交换机、计算机主机、计算机网络设备的场所。设备间通过中央主配线架把这些设备

接入到综合布线系统中,通过MDF、水平系统到达工作区系统,从而到达与末端设备连接的目的。

同时,设备间提供楼间主干、广域网、公共电话网的入户接口。XXX智能办公网络楼宇结构化布线系统采用物理星型拓扑结构,设备间子系统位于该结构的中心,是整个建筑群布线的重要管理所在地。

本系统主要采用机柜安装方式,即将48口、24口配线架,光纤接线箱和网络设备皆安放在19英寸标准机柜内。此种形式有以下优点:

●管理方便:网络设备与配线架同时安放在机柜中,为以后的网络设备的调整

及维修提供方便。

●美观大方:全部水平线缆皆位于机柜后部,表面只见到连接跳线。

设备间现场要求建议:

1.将服务电梯安排在设备间附近,以便装运笨重的设备;

2.室温应保持在18摄氏度至27摄氏度之间,相对湿度保持在30%-55%;

3.保持室内无尘或少尘,通风良好,亮度至少达30英尺烛光;

4.安装合适的消防系统(如采用湿型消防系统,不要把喷头直接对准电气设备);

5.使用防火门,至少能耐火1小时的防火墙和阻燃漆;

6.提供合理的门锁,至少要有一扇窗口留作安全出口;

7.尽量远离存放危险物品的场所和电磁干扰源(如发射机和电动机);、

8.设备间的高度应至少为2.55米高度的无障碍空间,门的大小至少为2.1M X宽

0.9M,地板负重能力至少为500kg/平方米。

9.另外对于布线系统的要求在配线间安装布线硬件的墙壁上覆盖涂有阻燃漆得

/4英寸(合1.9)的木版设备间的大小完全取决于安装的电气设备的空间要求。

电源

﹡设备室及管理间应有可靠的交流50HZ DIAN电压220/380伏供电系统,提供UPS电源。

电气防护及接地

﹡所有综合布线的管线应就近接地,应不超过6米。

﹡所有综合布线的管线应保持电气连通。

﹡联合接地的电阻值不大于1欧、较小型建筑可不大于4欧。EMI的屏蔽电磁干扰是电子设备包括电缆中辐射出来的电磁能量,它能对处于设备或电缆附近的其他电缆中的信号产生干扰,导致信息的误码,错码和错误信号的传输。为减少电磁干扰,除管线具备良好的接地外,应尽可能避免与强电管道平等铺设。以减少EMI的影响。

系统不能放在下列地方:

1、水管及蒸汽管下面

2、距复制机或复印机等电磁干扰源或污染源3米以内

4、靠近厂房供暖系统出口或阳光直射的地方

5、附近有油烟、酸碱的环境

6、变电所等强电设备附近

机房位置:

对于电脑业务、管理网络系统,按照我们的设计,其主机房设置在一层机房内。由于速度和距离等原因,网络设备主干接口多采用光接口,而布线系统也已采用光纤(由于主干为光缆,管理系统也是光纤配线架),所以只需采用光纤跳线将网络设备按照一定网络拓扑结构接入光纤配线架就可以。一般网络采用两芯光纤跳线(ATM、FDDI、100BASET等)。我们在管理设计中为主设备间内配置了多条2芯(ST-SC)光纤跳线。

设备间与管理间链接主干光纤链路的使用的多模光纤跳线

六类结构与光纤混合布线方式是一个典型的以太网结构,这种布线方式完全满足用户所提出的千兆与100M到桌面的交换系统。
