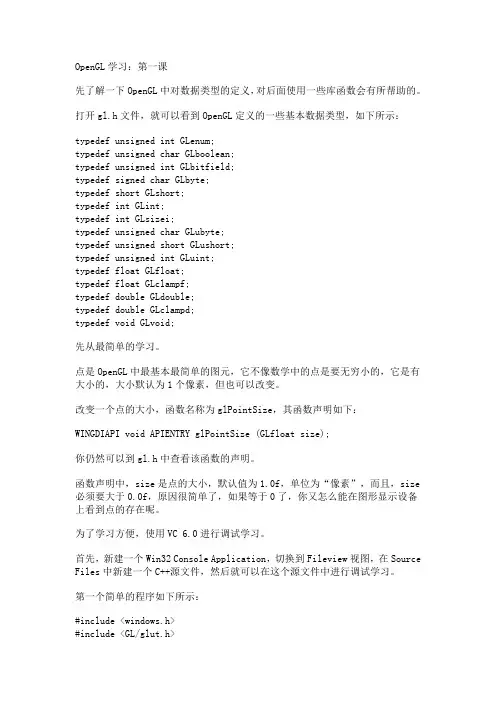

opengl学习资料收集
OpenGL学习：第一课先了解一下OpenGL中对数据类型的定义，对后面使用一些库函数会有所帮助的。
打开gl.h文件，就可以看到OpenGL定义的一些基本数据类型，如下所示：typedef unsigned int GLenum;typedef unsigned char GLboolean;typedef unsigned int GLbitfield;typedef signed char GLbyte;typedef short GLshort;typedef int GLint;typedef int GLsizei;typedef unsigned char GLubyte;typedef unsigned short GLushort;typedef unsigned int GLuint;typedef float GLfloat;typedef float GLclampf;typedef double GLdouble;typedef double GLclampd;typedef void GLvoid;先从最简单的学习。
点是OpenGL中最基本最简单的图元，它不像数学中的点是要无穷小的，它是有大小的，大小默认为1个像素，但也可以改变。
改变一个点的大小，函数名称为glPointSize，其函数声明如下：WINGDIAPI void APIENTRY glPointSize (GLfloat size);你仍然可以到gl.h中查看该函数的声明。
函数声明中，size是点的大小，默认值为1.0f，单位为“像素”，而且，size 必须要大于0.0f，原因很简单了，如果等于0了，你又怎么能在图形显示设备上看到点的存在呢。
为了学习方便，使用VC 6.0进行调试学习。
首先，新建一个Win32 Console Application，切换到Fileview视图，在Source Files中新建一个C++源文件，然后就可以在这个源文件中进行调试学习。
实验二：图形填充算法实验报告
《计算机图形学》实验报告(实验二：图形填充算法)一、实验目的及要求用两种方法做图形的填充算法！二、理论基础1.边填充算法对于每一条扫描线和每条多边形的交点（x1,y1），将该扫描线上的交点右方的所有像素取补。
2.种子填充算法利用栈来实现种子填充算法。
种子像素入栈，当栈非空时重复执行如下步骤：将栈顶像素出栈，将出栈像素置成多边形色，按左，上，右，下顺序检查与出栈像素相邻的四个像素，若其中某个像素不再边界且未置成多边形，则把该像素入栈！三、算法设计与分析1、边填充算法void CEdge_mark_fillView::OnDraw(CDC* pDC){CEdge_mark_fillDoc* pDoc = GetDocument();ASSERT_V ALID(pDoc);int d[500][500]={0};int inside;int x,y;Bresenham(80,101,100,400,d);Bresenham(100,300,290,400,d);Bresenham(292,400,382,50,d);Bresenham(380,50,202,150,d);Bresenham(200,150,82,101,d);for(y=0;y<500;y++){inside=0;for(x=0;x<500;x++){if(d[x][y]==1)if(d[x+1][y]!=1){inside=!(inside);}if(inside!=0)pDC->SetPixel(x,y,12);}}}2、种子填充int x=299,y=51;COLORREF oldcolor;COLORREF newcolor;oldcolor=RGB(256,256,256);newcolor=RGB(123,123,123);pDC->MoveTo (40,40);pDC->LineTo (80,40);pDC->LineTo (70,80);pDC->LineTo (40,40);FloodFill(51,51,RGB(255,255,255),RGB(0,0,255));pDC->LineTo (40,40);void CMyView::FloodFill(int x,int y,COLORREF oldcolor,COLORREF newcolor) {CDC* pDC;pDC=GetDC();if(pDC->GetPixel(x,y)==oldcolor){pDC->SetPixel(x,y,newcolor);FloodFill(x,y-1,oldcolor,newcolor);FloodFill(x,y+1,oldcolor,newcolor);FloodFill(x-1,y,oldcolor,newcolor);FloodFill(x+1,y,oldcolor,newcolor);}四、程序调试及结果的分析1、2、四、实验心得及建议由于很多不会，所以这次没能按时当堂完成，下来花了不少时间才弄出来，第二种尤其比较麻烦，在同学的帮助下才做出来了。
实验1,opengl的基本语法实验报告心得体会
实验1,opengl的基本语法实验报告心得体会实验1,opengl的基本语法实验报告心得体会篇一：图形学实验报告openGL的基本语法《计算机图形学基础》实验1 OpenGL的基本语法一、实验目的及要求1. 了解OpenGL的主要功能2. 了解OpenGL的绘制流程3. 掌握OpenGL的基本语法4. 通过以上内容，掌握 OpenGL的编程框架，实现简单的图形绘制二、实验环境主要是软件开发环境：VC三、实验内容OpenGL绘制矩形的简单例子。
四、实验结果五、程序代码#includevoid Initial(void){}void Display(void){glClear(GL_COLOR_BUFFER_BIT); //用当前背景色填充窗口glColor3f(, , );//设置当前的绘图颜色为红色glRectf(, , , ); //绘制一个矩形glFlush();//处理所有的OpenGL程序}int main(int argc, char* argv[]){glutInit(&argc, argv); glutInitDisplayMo(转载于: 小龙文档网:实验1,opengl的基本语法实验报告心得体会)de(GLUT_SINGLE | GLUT_RGB); //初始化glClearColor(, , , ); //设置窗口背景颜色为白色glMatrixMode(GL_PROJECTION);//设置投影参数gluOrtho2D(,,,); 窗口的显示模式glutInitWindowSize(400,300); //设置窗口的尺寸glutInitWindowPosition(100,120); //设置窗口的位置}glutCreateWindow("矩形"); //创建一个名为矩形的窗口glutDisplayFunc(Display); //设置当前窗口的显示回调函数Initial(); //完成窗口初始化glutMainLoop(); //启动主GLUT事件处理循环return 0;六、心得体会。
OpenGl实验报告
计算机图形学综合实验报告烟台大学计算机学院软件工程专业班级：计103-3学号：201058503334姓名：公茂华指导教师：孔繁茹完成日期：2012.11.10综合试验：太阳系模型一、实验目的与要求1、学习和掌握OpenGL的使用2、掌握矩阵堆栈的实现方法3、根据自己的创意实现实验内容，进一步掌握和理解OpenGL的使用二、实验内容1、请编写地球围绕太阳自动旋转的方式2、请再加上一个月亮, 并围绕地球旋转，并添加轨道3、实现用户通过键盘或鼠标加入或减少行星和卫星三、实验结果1、开始运行2、增加地球和月亮（按键L或l）或其他任意行星及其若干卫星3、按照提示用鼠标和键盘增加或减少行星和卫星转换视角：4、异常提示：要将Color.txt文件放到当前文件夹下四、体会通过本次试验的实践，使我更加了解和初步掌握了OpenGL的用法，对使用OpenGl绘制球体等图形有了充分认识，并对平移矩阵堆栈和旋转矩阵堆栈的使用有了初步的掌握。
虽然以前没有接触过OpenGl，但是通过学习计算机图形学这门课程的知识，以及通过多次上机实验，已使我对OpenGL有了一定了解，不过具体使用和其它方面还需要进一步理解和学习。
最后，感谢老师的悉心指导。
五、源程序注：红色注释为新加#include <windows.h>#include <gl/glut.h>#include <stdlib.h>#include <stdio.h>#include <math.h>static float fE = 0.0f; //绕太阳或行星旋转的角度static int i=0, j=0, m; //for循环计数static GLint x=7, y=3; //转换视角，以太阳为中心static int a[8]; //计数第几颗行星的卫星的数量static bool lag = false; //键盘L(l)增加行星的标志，true为增加int k[8][3]; //读取文件数据FILE *fp;void Initial(){glEnable(GL_DEPTH_TEST); //启用深度测试glClearColor(0.0, 0.0, 0.0, 0.0);//设置背景颜色}void Change(int w, int h){glViewport(0, 0, (GLsizei) w, (GLsizei) h);//设置视区尺寸glMatrixMode(GL_PROJECTION); //指定当前操作投影矩阵堆栈glLoadIdentity(); //重置投影矩阵GLfloat fAspect;fAspect = (float)w/(float)h;gluPerspective(45, fAspect, 1.0, 600.0);//设置透视投影矩阵glMatrixMode(GL_MODELVIEW);glLoadIdentity();}void Satellite() //增加卫星{for (int n=0; n< a[i]; n++){glPushMatrix();glRotatef(30.0f+6*n, 0.0f, 0.0f, 1.0f); //绕z轴旋转30度glRotatef(fE*10*(3*n+1), 0.0f, 1.0f, 0.0f); //公转速度fE*10*(3*n+1)glTranslated(-5.0f*m, 1.0f, 0.0f);glColor3f(256.0f, 256.0f, 0.0f);glutWireSphere(1.0f, 20, 20); //卫星glColor3f(0.0f, 0.0f, 0.0f);glPopMatrix();}}void Planet() //增加行星{if (lag==true) //键盘L(l)增加行星i=j-1;elsei=0;for (;i<j;i++){if (i<5){if (i==3)m=1.9;//模拟火星elsem=i+1;}elsem=9-i;glPushMatrix(); //保存当前的模型视图矩阵glColor3f(0,0,9);glutWireTorus(20.0f*(i+1), 0, 100, 1); //轨道glRotatef(fE*(9-i), 0.0f, 1.0f, 0.0f); //绕y轴旋转一定的角度glTranslated(20.0f*(i+1), 0.0f, 0.0f); //平移一段距离glColor3f(k[i][0], k[i][1], k[i][2]);glutWireSphere(2.0f*m, 20, 20); //行星glColor3f(0.0f, 0.0f, 0.0f);Satellite();glPopMatrix();}}void Display(){glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);//将缓存清除为预先的设置值glMatrixMode(GL_MODELVIEW); //指定当前矩阵glLoadIdentity(); //重置视图矩阵glTranslated(0.0f, 0.0f, -300.0f); //将图形沿z轴负方向移动glRotatef(60.0f, x, y, 0);glColor3f(1.0f, 0.0f, 0.0f);glutWireSphere(16.0f, 20, 20); //太阳半径glColor3f(0.0f, 0.0f, 0.0f);Planet();fE += 1.0f; //增加旋转步长if (fE > 360.0f)fE = 1.0f;glutSwapBuffers();}void Timer(int value){glutPostRedisplay();glutTimerFunc(100,Timer,1); //100毫秒后调用回调函数}void MouseMove(GLint xMouse, GLint yMouse)//以鼠标移动，变换视角{x=xMouse;y=yMouse;}void MousePlot(GLint button, GLint action, GLint xMouse, GLint yMouse){if (button == GLUT_LEFT_BUTTON && action == GLUT_DOWN)//增加行星{// if (lag==true) //取消键盘L(l)增加的行星，取消的部分// {// lag=false;// a[j-1]=0;// j=-1;// }if (j<8 && lag == false)//最大数量限制{a[j]=0;j++;}}if (button == GLUT_RIGHT_BUTTON && action == GLUT_DOWN)//减少行星{if (lag==true) //取消键盘L(l)增加的行星{lag=false;a[j-1]=0;j=0;}if (j>0) //最少数量限制{j--;a[j] = 0;}}}void Keyboard(unsigned char key, int x, int y){switch(key){case 'q': //增加卫星if (a[0]<1) //最大限制a[0]++;break;case 'Q': //减少卫星if (a[0]>0) //最小限制a[0]--;break;case 'w':if (a[1]<2)a[1]++;break;case 'W':if (a[1]>0)a[1]--;break;case 'e':if (a[2]<5)a[2]++;break;case 'E':if (a[2]>0)a[2]--;break;case 'r':if (a[3]<7)a[3]++;break;case 'R':if (a[3]>0)a[3]--;break;case 'a':if (a[4]<8)a[4]++;break;case 'A':if (a[4]>0)a[4]--;break;case 's':if (a[5]<6)a[5]++;break;case 'S':if (a[5]>0)a[5]--;break;case 'd':if (a[6]<4)a[6]++;break;case 'D':if (a[6]>0)a[6]--;break;case 'f':if (a[7]<3)a[7]++;break;case 'F':if (a[7]>0)a[7]--;break;case 'l': // L(l)键case 'L':lag = true;printf("1、水星 2、金星 3、地球 4、火星 5、木星 6、土星 7、天王星 8、海王星\n");printf("请输入行星代号：");scanf("%d", &j);if(j<1 || j>8)exit(0);printf("请输入卫星数量(不小于0,不大于12)：");scanf("%d", &a[j-1]);if(a[j-1]<0 || a[j-1]>12)//控制卫星数量exit(0);printf("转换视角时，按下鼠标不动!\n");break;case 27: //退出ESCexit(0);break;default:break;}}int main(int argc, char * argv[]){printf("太阳系模型按键操作：\n\t1、鼠标左键增加行星数量，右键减少行星数量；\n\t");printf("2、键盘q、w、e、r、a、s、d、f依次增加行星的卫星；\n\t");printf("3、键盘Q、W、E、R、A、S、D、F依次减少行星的卫星；\n\t");printf("4、键盘L(l)可以增加任意一个指定行星及其若干卫星；\n\t");printf("5、鼠标右键取消第4步操作!\n\t");printf("转换视角时，按下鼠标左键移动!\n");Sleep(2000);if (NULL == (fp = fopen("Color.txt", "r")))//读取颜色信息{printf("file not open or file not exist!\n");Sleep(1000);exit(0);}for(int q =0; q<8; q++)for (int ii=0; ii<3; ii++)fscanf(fp, "%d", &k[q][ii]);//fp文件指针fclose(fp);glutInit(&argc, argv);glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);glutInitWindowSize(1000, 700);glutInitWindowPosition(10, 10);glutCreateWindow("太阳系简单模型");glutReshapeFunc(Change);glutDisplayFunc(Display);glutKeyboardFunc(Keyboard);glutMouseFunc(MousePlot);glutMotionFunc(MouseMove);glutTimerFunc(500, Timer, 1);//制定定时器回调函数Initial();glutMainLoop();return 0;}。
OpenGL实验二
计算机学院12计算机科学与技术专业3班学号3112005883 姓名：曲绍霖教师评定：实验二光照模型的实现一、实验目的掌握OpenGL的光照及材质效果设置方法二、实验要求在Windows平台上用VC++结合GLUT做实验，要求掌握结合VC++和OpenGL的光照模型的理解及实现，实验完成后要求根据自己的成果撰写一份实验报告。
三、实验环境操作系统：Windows xp开发环境：VC++6.0以及GLUT图形交互设备：鼠标和键盘四、实验内容在实验一的基础上理解并实现添加各种光（环境光，发散光，镜面光，聚光），使效果更逼真以接近实际环境。
1、打开灯光，设置灯光的位置、方向、类别、颜色和衰减，并改变其值，观察效果的变化。
2、实现旋转和移动灯光。
3、设置材质，了解材质和光照如何相互影响。
五、存在的问题和感想在教科书的基础上增加光照的效果，难度不算太大，，在光照的效果中，用户可以编辑两种材质，经过光源的添加后，使得材质的形象更突出，用户可以自由移动光源位置达到想要的效果，这次实验也是对OpenGL学习加深了认识六、实现代码#include<windows.h>#include <stdlib.h>#include <GL/glew.h>#include <GL/glut.h>static int xRot=0;static int yRot=0;int iModel=1;void init(void){// 定义光源，它是一种白色的光源GLfloat ambient[]={0.0,0.0,0.0,1.0};GLfloat diffuse[]={1.0,1.0,1.0,1.0};GLfloat specular[]={1.0,1.0,1.0,1.0};GLfloat lmodel_ambient[]={0.4,0.4,0.4,1.0};GLfloat local_view[]={0.0};glClearColor(1.0,1.0,1.0,0.0);glEnable(GL_DEPTH_TEST);//这句是启用深度测试，这样，在后面的物体会被挡着glShadeModel(GL_SMOOTH);glLightfv(GL_LIGHT0,GL_AMBIENT,ambient);//过很多次反射后最终遗留在环境中的光线强度（颜色）glLightfv(GL_LIGHT0,GL_DIFFUSE,diffuse);//漫反射后最终遗留在环境中的光线强度（颜色）glLightfv(GL_LIGHT0,GL_SPECULAR, specular);//镜面反射后最终遗留在环境中的光线强度（颜色）glLightModelfv(GL_LIGHT_MODEL_AMBIENT,lmodel_ambient);glLightModelfv(GL_LIGHT_MODEL_LOCAL_VIEWER,local_view);glEnable(GL_LIGHTING);//在后面的渲染中使用光照glEnable(GL_LIGHT0);//使用第0号光照}void myDisplay(void){//定义球体材质为翡翠GLfloat no_mat[]={0.0,0.0,0.0,1.0};GLfloat mat_ambient[]={0.0215,0.1745,0.0215,0.55};GLfloat mat_ambient_color[]={0.1215,0.2745,-0.5215,0.55};GLfloat mat_diffuse[]={0.07568,0.61424,0.07568,0.55};GLfloat mat_specular[]={0.633,0.727811,0.633,0.55};GLfloat no_shininess[]={0.0};GLfloat low_shininess[]={76.8};GLfloat high_shininess[]={12.8};GLfloat mat_emission[]={0.3,0.2,0.2,0.0};// 定义所在光源位置GLfloat position[]={0.0,0.0,1.5,1.0};glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);glPushMatrix();gluLookAt(0.0,0.0,5.0,0.0,0.0,0.0,0.0,1.0,0.0);//设置可动光源位置glPushMatrix();glRotated((GLdouble)xRot,1.0,0.0,0.0);glRotated((GLdouble)yRot,0.0,1.0,0.0);glLightfv(GL_LIGHT0,GL_POSITION,position);glTranslated(0.0,0.0,1.5);glDisable(GL_LIGHTING);//绘制一个桔色球体表示光源位置glColor3f(1.0,0.8,0);glutWireSphere(0.07,8,8);glEnable(GL_LIGHTING);glPopMatrix();if(iModel==1){//球有环境光反射，漫反射，无镜面反射，发射光，低光泽度glPushMatrix();glMaterialfv(GL_FRONT,GL_AMBIENT,mat_ambient);glMaterialfv(GL_FRONT,GL_DIFFUSE,mat_diffuse);glMaterialfv(GL_FRONT,GL_SPECULAR,no_mat);glMaterialfv(GL_FRONT,GL_SHININESS,low_shininess);glMaterialfv(GL_FRONT,GL_EMISSION,mat_emission);glutSolidSphere(1.0,64,64);glPopMatrix();}if(iModel==2){//球有环境光反射，漫反射，镜面反射，高光泽度glPushMatrix();glMaterialfv(GL_FRONT,GL_AMBIENT,mat_ambient_color);glMaterialfv(GL_FRONT,GL_DIFFUSE,mat_diffuse);glMaterialfv(GL_FRONT,GL_SPECULAR,mat_specular);glMaterialfv(GL_FRONT,GL_SHININESS,high_shininess);glMaterialfv(GL_FRONT,GL_EMISSION,no_mat);glutSolidSphere(1.0,64,64);glPopMatrix();}glPopMatrix();glFlush();}//设窗口的坐标void reshape(int w,int h){glViewport(0,0,(GLsizei)w,(GLsizei)h);glMatrixMode(GL_PROJECTION);glLoadIdentity();gluPerspective(40.0,(GLfloat)w/(GLfloat)h,1.0,20.0);glMatrixMode(GL_MODELVIEW);glLoadIdentity();}//键盘控制void SpecialKeys(int key,int x,int y){ //上下左右键控制光照上下左右移动if(key==GLUT_KEY_UP) xRot=(xRot-10)%360;if(key==GLUT_KEY_DOWN) xRot=(xRot+10)%360;if(key==GLUT_KEY_RIGHT) yRot=(yRot+10)%360;if(key==GLUT_KEY_LEFT) yRot=(yRot-10)%360; glutPostRedisplay();}//设置刷新时间void TimerFunction(int value){glutPostRedisplay();glutTimerFunc(100,TimerFunction,1);}//菜单选项设置void Menu(int value){switch(value){case 1:iModel=1;break;case 2:iModel=2;break;}glutPostRedisplay();}int main(int argc, char *argv[]){int nMenu;glutInit(&argc, argv);glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB | GLUT_DEPTH);glutInitWindowPosition(100, 100);glutInitWindowSize(720,640);// 设置窗口大小720*640glutCreateWindow("GLshape翡翠光照");//创建右键选择菜单nMenu=glutCreateMenu(Menu);glutAddMenuEntry("有环境光反射，漫反射，无镜面反射，发射光，低光泽度",1);glutAddMenuEntry("有环境光反射，漫反射，镜面反射，高光泽度",2);glutAttachMenu(GLUT_RIGHT_BUTTON);glutTimerFunc(100,TimerFunction,1);init();glutSpecialFunc(SpecialKeys);glutDisplayFunc(myDisplay);glutReshapeFunc(reshape);glutMainLoop();return 0;}七、运行结果：用键盘的上下左右来控制光源移动以看到有光反射出来的效果。
计算机图形学--填充报告2
计算机图形学课程名称多边形填充实验名称一、实验目的及要求软件环境：Microsoft studio visual C++ 6.0 MFC硬件：计算机（1）理解窗口到视区的变换（2）学习使用MFC的图形编程（3）实现五角多边形的填充二、实验内容仿照Windows的附件程序“画图”, 用C++语言编制一个具有交互式绘制和编辑多种图元功能的程序“Mini-Painter”，实现以下功能对应的设计内容：(1) 能够以交互方式在图形绘制区绘制填充多边形(2) 设置线条的颜色、线型和线条宽度，对绘制的图元进行线条和填充属性的修改；三、实验步骤1．新建MFC应用程序（a）新建工程。
运行VC++6.0，新建一个MFC AppWizard[exe]工程，并命名为“多边形”，选择保存路径，确定。
(b)详细步骤不再细述，接下来如图（c）在view.cpp中输入代码并编译运行无误得到结果三、实验内容// 多边形View.cpp : implementation of the CMyView class//#include "stdafx.h"#include "多边形.h"#include "多边形Doc.h"#include "多边形View.h"#ifdef _DEBUG#define new DEBUG_NEW#undef THIS_FILEstatic char THIS_FILE[] = __FILE__;#endif/////////////////////////////////////////////////////////////////////////////// CMyViewIMPLEMENT_DYNCREATE(CMyView, CView)BEGIN_MESSAGE_MAP(CMyView, CView)//{{AFX_MSG_MAP(CMyView)ON_COMMAND(ID_DUOBIANXING, OnDuobianxing)//}}AFX_MSG_MAP// Standard printing commandsON_COMMAND(ID_FILE_PRINT, CView::OnFilePrint)ON_COMMAND(ID_FILE_PRINT_DIRECT, CView::OnFilePrint)ON_COMMAND(ID_FILE_PRINT_PREVIEW, CView::OnFilePrintPreview)END_MESSAGE_MAP()///////////////////////////////////////////////////////////////////////////// // CMyView construction/destructionCMyView::CMyView(){// TODO: add construction code here}CMyView::~CMyView(){}BOOL CMyView::PreCreateWindow(CREATESTRUCT& cs){// TODO: Modify the Window class or styles here by modifying// the CREATESTRUCT csreturn CView::PreCreateWindow(cs);}///////////////////////////////////////////////////////////////////////////// // CMyView drawingvoid CMyView::OnDraw(CDC* pDC){CMyDoc* pDoc = GetDocument();ASSERT_VALID(pDoc);// Circle(100,RGB(0,168,168),pDC) ;// TODO: add draw code for native data here}///////////////////////////////////////////////////////////////////////////// // CMyView printingBOOL CMyView::OnPreparePrinting(CPrintInfo* pInfo){// default preparationreturn DoPreparePrinting(pInfo);}void CMyView::OnBeginPrinting(CDC* /*pDC*/, CPrintInfo* /*pInfo*/){// TODO: add extra initialization before printing}void CMyView::OnEndPrinting(CDC* /*pDC*/, CPrintInfo* /*pInfo*/){// TODO: add cleanup after printing}///////////////////////////////////////////////////////////////////////////// // CMyView diagnostics#ifdef _DEBUGvoid CMyView::AssertValid() const{CView::AssertValid();}void CMyView::Dump(CDumpContext& dc) const{CView::Dump(dc);}CMyDoc* CMyView::GetDocument() // non-debug version is inline{ASSERT(m_pDocument->IsKindOf(RUNTIME_CLASS(CMyDoc)));return (CMyDoc*)m_pDocument;}#endif //_DEBUG/////////////////////////////////////////////////////////////////////////////// CMyView message handlersvoid CMyView::OnDuobianxing(){// TODO: Add your command handler code here//CMyDoc* pDoc = GetDocument();//ASSERT_VALID(pDoc);CDC *pDC=GetDC();const int POINTNUM=10; //多边形点数.typedef struct XET{float x;float dx,ymax;XET* next;}AET,NET;struct point{float x;float y;}polypoint[POINTNUM]={200,150,350,50,350,400,250,250,100,350,200,200,300,200,400,200};//多边形顶点int MaxY=0;int i;for(i=0;i<POINTNUM;i++)if(polypoint[i].y>MaxY)MaxY=polypoint[i].y;AET *pAET=new AET;pAET->next=NULL;NET *pNET[1024];for(i=0;i<=MaxY;i++){pNET[i]=new NET;pNET[i]->next=NULL;}for(i=0;i<=MaxY;i++){for(int j=0;j<POINTNUM;j++)if(polypoint[j].y==i){if(polypoint[(j-1+POINTNUM)%POINTNUM].y>polypoint[j].y){NET *p=new NET;p->x=polypoint[j].x;p->ymax=polypoint[(j-1+POINTNUM)%POINTNUM].y;p->dx=(polypoint[(j-1+POINTNUM)%POINTNUM].x-polypoint[j].x)/(polypoint[(j-1+POINTNUM)%POINTN UM].y-polypoint[j].y);p->next=pNET[i]->next;pNET[i]->next=p;}if(polypoint[(j+1+POINTNUM)%POINTNUM].y>polypoint[j].y){NET *p=new NET;p->x=polypoint[j].x;p->ymax=polypoint[(j+1+POINTNUM)%POINTNUM].y;p->dx=(polypoint[(j+1+POINTNUM)%POINTNUM].x-polypoint[j].x)/(polypoint[(j+1+POINTNUM)%POINTN UM].y-polypoint[j].y);p->next=pNET[i]->next;pNET[i]->next=p;}}}for(i=0;i<=MaxY;i++){NET *p=pAET->next;while(p){p->x=p->x + p->dx;p=p->next;}//断表排序,不再开辟空间AET *tq=pAET;p=pAET->next;tq->next=NULL;while(p){while(tq->next && p->x >= tq->next->x)tq=tq->next;NET *s=p->next;p->next=tq->next;tq->next=p;p=s;tq=pAET;}//(改进算法)先从AET表中删除ymax==i的结点AET *q=pAET;p=q->next;while(p){if(p->ymax==i){q->next=p->next;delete p;p=q->next;}else{q=q->next;p=q->next;}}//将NET中的新点加入AET,并用插入法按X值递增排序p=pNET[i]->next;q=pAET;while(p){while(q->next && p->x >= q->next->x)q=q->next;NET *s=p->next;p->next=q->next;q->next=p;p=s;q=pAET;}//配对填充颜色p=pAET->next;while(p && p->next){for(float j=p->x;j<=p->next->x;j++)pDC->SetPixel(static_cast<int>(j),i,RGB(168,255,55));p=p->next->next;//考虑端点情况}}ReleaseDC(pDC);}四、实验结果五、实验总结分析做这个实验要借助数组链表和指针的用法，通过研究，更熟练了用指针进行扫描来绘制圆，通过做这实验，也提升了我对这门课的兴趣。
opengl学习指导实验 计算机图形学上机
计算机图形学实验指导书计算机科学与信息工程学院目录实验一OpenGL程序设计 (3)实验二二维基本图元的生成 (7)实验三二维图元的填充 (13)实验四二维图形的几何变换 (18)实验五裁剪 (23)实验六自由曲线 (26)实验七造型技术 (27)实验八交互式技术 (32)实验九真实感图形的绘制 (37)计算机图形学实验指导一、实验目的1、培养学生动手编程解决实际问题的能力。
2、训练学生分析问题和调试程序的能力。
3、锻炼学生撰写科技实验论文的能力。
二、实验要求1、问题分析充分地分析和理解问题本身，弄清要求做什么，用什么算法。
2、程序设计(1)根据所采用的算法，设计数据结构，画出流程图并编程。
(2)最后准备调试程序的数据及测试方案。
3、上机调试(1)对程序进行编译，纠正程序中可能出现的语法错误。
(2)调试前，先运行一遍程序看看究竟将会发生什么。
(3)如果情况很糟，根据事先设计的测试方案并结合现场情况进行错误跟踪，包括单步调试、设置观察窗输出中间变量值等手段。
4、整理实习报告三、实验报告1、实验内容：采用的算法名称2、问题描述：包括目标、任务、条件约束描述等。
3、设计：数据结构设计和核心算法设计。
主要功能模块的输入，处理（算法框架）和输出。
4、测试范例：测试结果的分析讨论，测试过程中遇到的主要问题及所采用的解决措施。
5、心得：包括程序的改进设想，经验和体会。
6、程序清单：源程序，其中包括变量说明及详细的注释。
实验一OpenGL程序设计一、实验学时2学时二、实验类型学习型实验三、实验目的和要求初步了解OpenGL程序设计结构；了解OpenGL的基本数据类型、核心函数及辅助函数的使用。
四、实验内容1、综述这次试验的目的主要是使大家初步熟悉OpenGL这一图形系统的用法，编程平台是Visual C++，它对OpenGL提供了完备的支持。
OpenGL提供了一系列的辅助函数，用于简化Windows操作系统的窗口操作，使我们能把注意力集中到图形编程上，这次试验的程序就采用这些辅助函数。
基于MFC和OpenGL的快速填充等值线实现
基于M FC和OpenGL的快速填充等值线实现孙晓燕1,伍增贵2(1.石油大学计算机与通信工程学院,山东东营257061;2.石油大学石油工程学院,山东东营257061)摘 要:通过等值线的绘制与填充过程分离的编程思想,先用OpenG L硬件加速的光栅化技术实现区域快速填充,然后利用MFC下的G D I绘图功能在相同的区域上绘制等值线。
该方法不涉及到复杂的算法,用很简单的代码就能实现与商业软件视觉效果相媲美的等值线填充效果,且适用于离散区域为任意形状的多边形网格系统。
关键词:等值线填充;OpenG L;可视化;MFC;调色板中图法分类号:TP391141 文献标识码:A 文章编号:100123695(2005)0320169202 Realizati on of Fast Filling Cont ours Based on MFC and OpenG LS UN Xiao2yan1,WU Zeng2gui2(1.College of Co m puter&Co mm unication Engineering,U niversity of Petroleum(East China),D ongying Shandong257061,China;2.College of Petroleum Engineering,U niversity of Petroleum(East China),D ongying Shandong257061,China)Abstract:This paper p resents a p r ogra mm ing idea of dra wing and filling cont ours res pectively.First the zone is filled by ta2 king advantage of rap id raster dis p lay of OpenG L,then on the sa me zone cont ourlines are generated by using G D I functi ons of MFC.W ithout any comp licated algorith m,the p r ogra m is easily realized,but p r ovides excellent visual effects comparable with commercial s oft w are.I n additi on,the method can be app lied t o vari ous grid syste m s.Key words:Cont ours Fill;OpenG L;V isualizati on;M FC;Palette 在工程计算分析中常常涉及到大量的参数场,如温度场、压力场、浓度场、速度场、应力场等数据场的分析和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二、OpenGL颜色填充1、实验目的1）了解OpenGL 图形库的功能和结构；2）学习了解OpenGL 程序的基本结构，及常用函数；3）学习使用OpenGL 颜色填充算法；2、实验内容1）使用OpenGL 编写一个简单的C++程序，使该程序能够填充多边形和圆等图形。
2 ）使用OpenGL 编写一个简单的C++程序，使该程序能够填充已填充过的图形。
3、实验过程1）在系统上配置好OpenGL的环境（头文件，库文件，和链接库文件）；2）使用Visual V++6.0 新建一个C++文档，并创建相应的工程；3）在文档中引入OpenGL的头文件，编辑代码实现：对不同图形的不同颜色填充。
4、实验结果可单击鼠标左键，填充选中的图形；可单击鼠标右键，调出菜单，可改变填充颜色，可恢复为填充状态。
结果截图：1.初始状态：2.填充多边形：3.调出菜单，选择颜色：4.填充圆形：5.填充已填充的图形：5、实验代码1.#include "stdio.h"2.#include <GL/glut.h>3.#include <math.h>4.#include "windows.h"5.6.////////////程序还有问题，不知如何解决7.////////圆周率8.const GLfloat Pi = 3.1415926536f;9.///////////窗口长宽10.GLfloat WinWidth=600.0, WinHeight=600.0;11.//////////种子点12.GLint fillx,filly;13.////////填充色14.GLubyte fillColor[3]={255,0,255};15./////////判定点色16.GLubyte Pixel[3];17./////////取点色18.GLubyte OldColor[3];19.20.//////////绘制初始化21.void init(void)22.{23.glClearColor(1.0, 1.0, 1.0, 1.0) ;24.glViewport(0,0,WinWidth,WinHeight);25.glMatrixMode(GL_PROJECTION);26.///////调用单位矩阵，去掉以前的投影参数设置27.glLoadIdentity();28.gluOrtho2D(0.0, WinWidth, 0.0, WinHeight);29.}30.//////////比较颜色是否相同31.bool EqualColor(GLubyte c1[],GLubyte c2[]){32.if(c1[0]==c2[0]&&c1[1]==c2[1]&&c1[2]==c2[2])33.return true;34.else return false;35.}36.///////////填充点色37.void setPixel(GLint x,GLint y){38.glColor3f(fillColor[0], fillColor[1], fillColor[2]);39.glBegin(GL_POINTS);40.glVertex3f(x,y,0.0);41.glEnd();42.}43.44.//////////////种子填充函数，四联通，递归45.void fill(GLint x, GLint y){46.glReadPixels(x,y,1,1,GL_RGB,GL_UNSIGNED_BYTE,Pixel);47.if(EqualColor(fillColor,OldColor))48.return;49.setPixel(x,y);50.//Sleep(1);51.52.glReadPixels(x,y-1,1,1,GL_RGB,GL_UNSIGNED_BYTE,Pixel);53.if(EqualColor(Pixel,OldColor))54.{fill(x,y-1);55.}56.57.glReadPixels(x-1,y,1,1,GL_RGB,GL_UNSIGNED_BYTE,Pixel);58.if(EqualColor(Pixel,OldColor))59.{fill(x-1,y);60.}61.62.glReadPixels(x+1,y,1,1,GL_RGB,GL_UNSIGNED_BYTE,Pixel);63.if(EqualColor(Pixel,OldColor))64.{fill(x+1,y);65.}66.67.glReadPixels(x,y+1,1,1,GL_RGB,GL_UNSIGNED_BYTE,Pixel);68.if(EqualColor(Pixel,OldColor))69.{fill(x,y+1);70.}71.//////////72.return;73.}74.75.///////////////////画圆函数76.void DrawCircle(GLint x,GLint y,GLfloat R,GLint n)77.{78.int i;79.80.glBegin(GL_LINE_LOOP);81.for(i=0; i<=n; ++i)82.glVertex2f(R*cos(2*Pi/n*i)+x, R*sin(2*Pi/n*i)+y);83.glEnd();84.}85.86.void display(void)87.{88.glClear(GL_COLOR_BUFFER_BIT) ;89.//////////画填充三角形90.glColor3f(0,200,0);91.glBegin(GL_TRIANGLES);92.glVertex3f(150, 50, 0.0);93.glVertex3f(250, 50, 0.0);94.glVertex3f(250,150,0.0);95.glEnd();96.//////////画一个四角星97.glColor3f(200,0,0);98.glBegin(GL_LINE_LOOP);99.glVertex3f(50, 50, 0.0);100.glVertex3f(75, 60, 0.0);101.glVertex3f(100, 50, 0.0);102.glVertex3f(90, 75, 0.0);103.glVertex3f(100, 100, 0.0);104.glVertex3f(75, 90, 0.0);105.glVertex3f(50, 100, 0.0);106.glVertex3f(60, 75, 0.0);107.glEnd();108.///////////画一个多边形109.glColor3f(0.0, 0.0, 0.9) ;110.DrawCircle(150,100,50,8);111./////////画一个近似圆112.glColor3f(0.0, 0.9, 0.9) ;113.DrawCircle(300,100,50,1000);114.115.glFlush();116.117.}118.119./////////////////鼠标点击120.void MousePlot(GLint button,GLint action,GLint xMouse,GLint yMouse){121.if(button==GLUT_LEFT_BUTTON && action==GLUT_DOWN){ 122.fillx=xMouse;123.filly=WinHeight-yMouse;124.glReadPixels(fillx,filly,1,1,GL_RGB,GL_UNSIGNED_BYTE,&Pixel); 125.OldColor[0]=Pixel[0];126.OldColor[1]=Pixel[1];127.OldColor[2]=Pixel[2];128.///////////填充129.fill(fillx,filly);130.//printf("x:%d,y:%d-R:%d,G:%d,B:%d\n",fillx,filly,Pixel[0],Pixel[1], Pixel[2]);131.}132.if(button==GLUT_RIGHT_BUTTON && action==GLUT_UP){ 133.glutPostRedisplay();134.}135.}136.137.void setFillColor(GLint R,GLint G,GLint B){138.fillColor[0]=R;139.fillColor[1]=G;140.fillColor[2]=B;141.}142.143.void ProcessMenu(int value)144.{145.//iMode = value;146.switch (value){147.case 1:setFillColor(255,0,0);break; 148.case 2:setFillColor(0,255,0);break; 149.case 3:setFillColor(0,0,255);break; 150.case 4:setFillColor(255,255,0);break; 151.case 5:setFillColor(255,0,255);break; 152.case 6:setFillColor(0,255,255);break; 153.case 7:setFillColor(0,0,0);break; 154.case 8:setFillColor(255,255,255);break; 155.case 9:glutPostRedisplay();break; 156.157.}158.//glutPostRedisplay();159.}160.161.int main(int argc, char **argv)162.{163.glutInit(&argc, argv);164.glutInitDisplayMode(GLUT_SINGLE | GLUT_RGB); 165.glutInitWindowSize(WinWidth,WinHeight);166.glutInitWindowPosition(300, 100);167.glutCreateWindow("颜色填充");168.init();169.170.////////////创建菜单并定义菜单回调函数///////// 171.////////创建填充颜色菜单172.int nGlFillColor = glutCreateMenu(ProcessMenu); 173.glutAddMenuEntry("红(255,000,000)",1);174.glutAddMenuEntry("绿(000,255,000)",2);175.glutAddMenuEntry("蓝(000,000,255)",3);176.glutAddMenuEntry("黄(255,255,000)",4);177.glutAddMenuEntry("紫(255,000,255)",5);178.glutAddMenuEntry("青(000,255,255)",6);179.glutAddMenuEntry("黑(000,000,000)",7);180.glutAddMenuEntry("白(255,255,255)",8);181.//////////创建主菜单182.int nMainMenu = glutCreateMenu(ProcessMenu); 183.glutAddSubMenu("填充颜色", nGlFillColor); 184.glutAddMenuEntry("恢复未填充",9);185./////右键调出菜单186.glutAttachMenu(GLUT_RIGHT_BUTTON); 187.188.glutDisplayFunc(display) ;189.//////调用鼠标点击函数190.glutMouseFunc(MousePlot);191.glutMainLoop() ;192.193.return 0 ;194.}。
