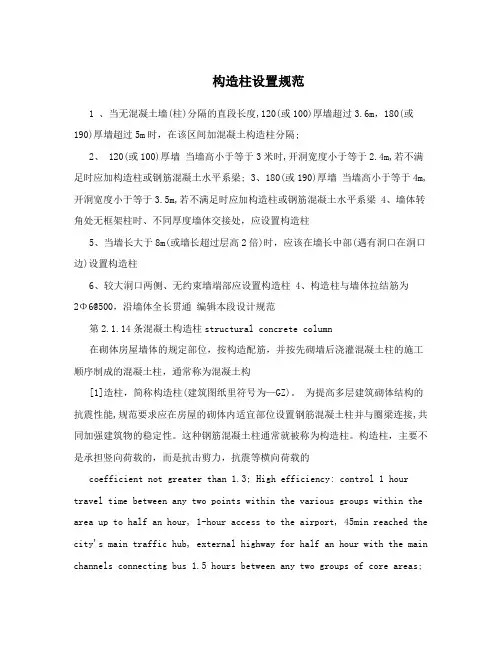

构造柱设置规范要求 (2)
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱设置规范
构造柱设置规范TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通设计规范构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（建筑图纸里符号为—GZ）。
[1]为提高砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的。
构造柱通常设置在的休息平台处，纵横墙交接处，墙的转角丈处，墙长达到五米的中间部位要设构造柱。
为提高砌体结构的或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁应设置成封闭状。
圈梁可以提高建筑物的整体刚度，抵抗不均匀沉降，圈梁的设置要求是宜连续设置在同一水平面上，不能截断，不可避免有门窗洞口堵截时，在门窗洞口上方设置附加圈梁，附加圈梁伸入支座不得小于2倍的高度（为被堵截圈梁的上平到附加圈梁的下平），且不得小于1000mm,过梁设置在门窗洞口的上方，宜与墙同厚，每边伸入支座不小于240mm。
构造柱规范设置原则
蒸压加气块/烧结空心砖构造柱设置原则：
1、填充墙超过5m时，墙体中部应设置构造柱。
构造柱间距宜不大于20倍墙厚且不大于4m。
2、非抗震设防地区的填充墙有大洞口时，洞口两侧应设置钢筋混凝土边框（＞2.1m，≤3m）或构造柱（＞3m）
3、抗震设防地区的填充墙有较大洞口d1时，洞口两侧应设置钢筋混凝土边框；有大洞口d2时，洞口两侧设置构造柱
4、较长内外墙转角处和内外墙交接处应设置构造柱
5、端部无连接的端悬墙，长度大于3倍墙厚时，应设置构造柱。
1.填充墙端部无连接，长度大于3倍墙厚但不大于L1时，应在端部设置边框；长度
大于L1时设置构造柱
2.转角填充墙短边大于L1时，转角应设置构造柱
6、抗震设防时，宽度较小的窗间墙应设置边框或者构造柱
1.洞边墙长度小于240mm，窗间墙小于310mm时，宜采用混凝土浇筑
2.窗间墙长度不小于310mm，不大于d3时，两端应设置边框
7、当窗裙墙或者砌筑栏板高度较大且长度大约3m时，中部应设置构造柱，构造柱间距应不大于2.5m
8、屋面女儿墙高度较大时应设置女儿墙构造柱，女儿墙构造柱间距不大于2m。
构造柱设置规范要求(2).pdf
建筑抗震设计规范GB50011-2010第13.3.4-4条：墙长大于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层高2 倍时，宜设置钢筋混凝土构造柱；墙高超过4m 时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
这与12ZG003第38页要求相同。
砌体结构设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。
有抗震设防要求时宜采用填充墙与框架脱开的方法。
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不大于20 倍墙厚且不大于4000mm ，柱宽度不小于100mm。
柱竖向钢筋不宜小于~10 ，箍筋宜为rTR 5 ，坚向间距不宜大于400mm。
竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d ，焊接时(单面焊)不小于lOd (d 为钢筋直径)。
柱顶与框架梁(板)应预留不小于15mm 的缝隙，用硅自同胶或其他弹性密封材料封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于 2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
构造柱设置规范要求
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
构造柱设置规范
构造柱设置规范1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔;2、 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁;3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁4、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱5、当墙长大于8m(或墙长超过层高2倍)时，应该在墙长中部(遇有洞口在洞口边)设置构造柱6、较大洞口两侧、无约束墙端部应设置构造柱 4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构[1]造柱，简称构造柱(建筑图纸里符号为—GZ)。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱，主要不是承担竖向荷载的，而是抗击剪力，抗震等横向荷载的coefficient not greater than 1.3; High efficiency: control 1 hour travel time between any two points within the various groups within the area up to half an hour, 1-hour access to the airport, 45min reached the city's main traffic hub, external highway for half an hour with the main channels connecting bus 1.5 hours between any two groups of core areas;Intensive: 2030 transit share rate of around 35%, 2050 bus sharing rate of 45% per cent. 3rd chapter, Yibin city, traffic situation andGeneral ... 3.1.1 city traffic status 1, external transport passenger and cargo traffic in Yibin city, traffic at the present main railway, highway, waterway and air four modes of passenger and freight transport, there。
构造柱设置规范
构造【2 】柱设置规范1 .当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m,180(或190)厚墙超过5m时,在该区间加混凝土构造柱分隔;2. 120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不知足时应加构造柱或钢筋混凝土程度系梁;3.180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不知足时应加构造柱或钢筋混凝土程度系梁4.墙体转角处无框架柱时.不同厚度墙体交代处,应设置构造柱5.当墙长大于8m（或墙长超过层高2倍）时,应当在墙长中部（遇有洞口在洞口边）设置构造柱6.较大洞口两侧.无束缚墙端部应设置构造柱 4.构造柱与墙体拉结筋为2Φ6@500,沿墙体全长贯通编辑本段设计规范第2.1.14条混凝土构造柱structural concrete column在砌体衡宇墙体的划定部位,按构造配筋,并按先砌墙后浇灌混凝土柱的施工次序制成的混凝土柱,平日称为混凝土构造柱,简称构造柱（建筑图纸里符号为—GZ）.[1]为进步多层建筑砌体构造的抗震机能,规范请求应在衡宇的砌体内合适部位设置钢筋混凝土柱并与圈梁衔接,配合加强建筑物的稳固性.这种钢筋混凝土柱平日就被称为构造柱.构造柱,重要不是承担竖向荷载的,而是抗击剪力,抗震等横向荷载的.构造柱平日设置在楼梯间的歇息平台处,纵横墙交代处,墙的转角丈处,墙长达到五米的中央部位要设构造柱.为进步砌体构造的承载才能或稳固性而又不增大截面尺寸,墙中的构造柱已不仅仅设置在衡宇墙体转角.边缘部位,而按须要设置在墙体的中央部位,圈梁应设置成关闭状.圈梁可以进步建筑物的整体刚度,抵抗不平均沉降,圈梁的设置请求是宜持续设置在统一程度面上,不能截断,不可避免有门窗洞口切断时,在门窗洞口上方设置附加圈梁,附加圈梁伸入支座不得小于2倍的高度（为被切断圈梁的上平到附加圈梁的下平）,且不得小于1000mm,过梁设置在门窗洞口的上方,宜与墙同厚,每边伸入支座不小于240mm.从施工角度讲,构造柱要与圈梁地梁.基本梁整体浇筑.与砖墙体要在构造工程有程度拉接筋衔接.假如构造柱在建筑物.修建物中央地位,要与散布筋做衔接.构造柱不作为重要受力构件编辑本段设置原则1）应依据砌体构造系统砌体类型构造或构件的受力或稳固请求,以及其他功效或构造请求,在墙体中的划定部位设置现浇混凝土构造柱;2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体构造衡宇宜按下列请求设置构造柱：（1）墙体的两头,（2）较大洞口的两侧,（3）衡宇纵横墙接壤处,（4）构造柱的间距,当按组合墙斟酌构造柱受力时,或斟酌构造柱进步墙体的稳固性时,其间距不宜大于4M,其他情形不宜大于墙高的1,5——2倍及6M,或按有关的规范履行, （5）构造柱应与圈梁有靠得住的衔接;3）下列情形宜设构造柱：（1）受力或稳固性不足的小墙垛,（2）跨度较大的梁下墙体的厚度受限制时,于梁下设置, （3）墙体的高厚比较大如自承重墙或风荷载较大时,可在墙的恰当部位设置构造柱,以形成带壁柱的墙体知足高厚比和承载力的请求,此时构造柱的间距不宜大于4M,构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30,构造柱的配筋应知足程度受力的请求.构造柱是保证墙体的稳固,和梁有关系.（ 1）为进步多层建筑砌体构造的抗震机能,规范请求应在衡宇的砌体内合适部位设置钢筋混凝土柱并与圈梁衔接,配合加强建筑物的稳固性.这种钢筋混凝土柱平日就被称为构造柱.（2）在多层砌体衡宇,底层框架及内框架砖砌体中,它的感化一般为:加强纵墙间的衔接,是因为构造柱与其相邻的纵横墙以及牙搓相衔接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于1000mm.一般施工时先砌砖墙后浇筑混凝土柱,如许能增长横墙的联合,可以进步砌体的抗剪承载才能10 % —30 % ,进步的比例幅度固然不高但能显著束缚墙体开裂,限制消失裂痕.构造柱与圈梁的配合工作,可以把砖砌体朋分包围,当砌体开裂时能迫使裂痕在所包围的规模之内,而不至于进一步扩大.砌体固然消失裂痕,但能限制它的错位,使其保持承载才能并能抵消振动能量而不易较早倒塌.砌体构造作为垂直承载构件,地震时最怕消失四散错落倒地,从而使程度楼板和屋盖坠落,而构造柱则可以阻拦或延缓倒塌时光.以削减损掉.构造柱与圈梁衔接又可以起到相似框架构造的感化,其感化后果异常显著.在砌体构造中其重要感化一是和圈梁一路感化形成整体性,加强砌体构造的抗震机能,二是削减.掌握墙体的裂痕产生,别的还能加强砌体的强度.在框架构造中其感化是当填充墙长超过2倍层高或开了比较大的洞口,中央没有支持,纵向刚度就弱了,就要设置构造柱加强,防止墙体开裂.编辑本段抗震感化以唐山地震为例：唐山地震后,有3幢带有钢筋混凝土构造柱且与圈梁构成关闭边框的多层砌体衡宇,震后其墙体裂而未倒.个中市第一接待所接待楼的客房,衡宇墙体均有斜向或交叉裂痕,滑移错位显著,四.五层纵墙大多倒塌,而设有构造柱的楼梯间,横墙虽也每层均有斜裂痕,但滑移错位较一般横墙小得多,纵墙未倒,仅三层有裂痕,靠内廊的两根构造柱都遇损坏,以三层柱头最轻微,靠外纵墙的构造柱损坏较轻.由此可见,钢筋混凝土构造柱在多层砌体衡宇的抗震中起到了不可低估的感化.多层砌体衡宇应按抗开裂和抗倒塌的双重准则进行设防,而设置钢筋混凝土构造柱则是个中一项重要的抗震构造措施. 黑龙江省的很多地区根本裂度为6～7度,位于这些地区的多层砖混建筑均需设防,抗震构造柱的设置是必不可少的.构造柱应当设置在震害较重,衔接构造比较薄弱和易于应力分散的部位.其设置依据衡宇地点地区的烈度.衡宇的用处.构造部位.和承担地震感化的大小来设置.因为钢筋混凝土构造柱的感化重要在于对墙体的束缚,构造断面不必大,但须同各层纵横墙的圈梁衔接,无圈梁的楼层亦须设置配筋砖带,才能施展束缚感化,关于抗震柱的设置,《建筑抗震设计规范》GB50011-2010中作了具体的划定.抗震设计时多层通俗砖.多孔砖衡宇的构造柱应相符下列请求：1 构造柱最小截面可采用 240mm×180mm, 纵向钢筋宜采用4φ12, 箍筋间距不宜大于250mm,且在柱高低端宜恰当加密;7度时超过六层.8度时超过五层和9度时,构造柱纵向钢筋宜采用4φ14,箍筋间距不应大于200mm;衡宇四角的构造柱可恰当加大截面及配筋.2 构造柱与墙衔接处应砌成马牙槎,并应沿墙高每隔500mm设2φ6拉结钢筋,每边伸入墙内不宜小于1m.3 构造柱与圈梁衔接处,构造柱的纵筋应穿过圈梁,保证构造柱纵筋高低贯通.4 构造柱可不单独设置基本,但应伸入室外埠面下500mm,或与埋深小于500mm 的基本圈梁相连.5 衡宇高度和层数接近表7.1.2的限值时,纵.横墙内构造柱间距尚应相符下列请求：1. 横墙内的构造柱间距不宜大于层高的二倍;下部1/3楼层的构造柱间距恰当减小;2. 当外纵墙开间大于3.9m时,应另设加强措施.内纵墙的构造柱间距不宜大于4.2m.[2]编辑本段马牙槎与构造柱衔接处的墙应砌成马牙槎,每一个马牙槎沿高度偏向的尺寸不应超过300mm或5皮砖高,马牙槎从每层柱脚开端,应先退落后,进退相差1/4砖.编辑本段工程量构造柱是为加固墙体,先砌墙后浇注混凝土的柱子.起首,依据图纸统计图各类型号构造柱的数目,然后按下述公式盘算混凝土和钢筋工程量.1.混凝土工程量：柱高*断面面积*柱根数=（m3）式中：柱高——自柱基上表面至柱顶面高度,或自地圈梁顶面至屋顶圈梁顶面高度.2.钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数=（kg）箍筋：（柱断面周长-8*破坏层厚度+2弯钩增长长度）*（（柱高-2*破坏层厚度）/箍筋间距@）*比重（kg/m）*柱根数=（kg）式中主筋长=柱高+伸入地圈梁长+高低的直钩长+42.5dn （n为层数）3.有马牙槎的构造柱有的构造柱有马牙槎,其宽一般为60mm.其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=柱底面积*柱高=【（柱截面长+2*马牙槎/2）*墙厚】*柱高4.构造柱的盘算规矩：1,构造柱只实用先砌筑墙后浇注的情形,如构造柱为先浇注后砌墙者,不论断面大小,均按周长1.2米以内捣制矩形柱定额履行.墙心柱按构造柱定额及响应解释履行.2,构造柱按全高盘算,与砖墙嵌接部分的体积并入柱身内体积盘算.。
构造柱设置规范要求
1 当填充墙与框架采用脱开的法时，宜符合下列规定:封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间外墙交接处6、较大洞口两侧。
(墙指不小于2.1m的洞口；外墙在外墙交接处已设置构造柱时应允适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第38页要求相同。
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:
墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;
2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:
2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;
3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：
7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;
12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：
窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成
窗，窗间墙不得小于1200mm！
GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：
关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》
GB50011-2010 规定：
第7.3.1条：
1、楼电梯间的四角
2、楼梯段上下端对应的墙体处
3、外墙四角和对应转角
4、错层部位横墙与外纵墙交接处
5、大房间内外墙交接处
6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)
构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2
根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
砌体结构设计规范GB50003-2011
第6.2.8 当梁跨度大于或等于下列数值时，其支承处宜加设壁柱，或采取其他加强措施:
1 对240mm 厚的砖墙为6m; 对180 mm 厚的砖墙为4.8m;
第10.2.4如图所示：。
