目录一、概述PWZ泡沫喷雾灭火装置由储液罐（含合成泡沫灭火剂）、氮气瓶组（含容器阀）、减压阀、单向阀、平安阀、分区阀、水雾喷头、压力表、集流管、连接管件，和火灾探测器、火灾报警操纵器等部件组成。
是一套能够独立完成火灾探测报警与操纵、自动或紧急手动启动泡沫喷雾灭火的系统装置，也能够和其他火灾报警操纵系统联动操纵。
其装置系统图如图1，火灾探测器探测到火灾后，火灾报警操纵器启动瓶头阀，释放氮气瓶组内的紧缩氮气对储液罐的合成泡沫灭火剂加压，灭火剂经阀门操纵由管道输送到爱惜区域，通过水雾喷头雾化发泡进行灭火。
装置具有自动、手动和机械应急启动三种启动方式，启动稳固、靠得住；系统安装、操作、爱惜简单。
合成泡沫灭火剂是一种高效泡沫灭火剂，其特点是在油类表面上形成一层抑制油类蒸发的防护膜，靠泡沫和防护膜的双重作用，灭火效率高、速度快、防复燃性能和封锁性能好，贮存期长，能够在各类低倍数泡沫产生设备中发泡，可用于灭A、B、C类火灾,专门是用于扑救电气和热油流淌火灾。
该装置吸收了大量消防设备的现场实际应用技术和体会，具有高靠得住性和平安性，在运行期间可不能对周围的设施组成任何平安隐患。
与水喷雾系统相较，该装置不需要水泵、雨林阀组等设备，也没必要建造水池、泵房等，使得整个装置加倍紧凑，安装、爱惜更简单，运行操作更简单靠得住，工程造价更节省，是一种“高效、平安、经济、环保”的灭火装置。
我公司生产的PWZ泡沫喷雾灭火装置符合GA834-2020标准的要求，并通过国家固定灭火系统和耐火构件质量监督查验中心型式查验。
泡沫喷雾灭火装置能够普遍应用于以下场所：一、油浸电力变压器；二、燃油锅炉房；3、燃油发电机房；4、小型石油库；五、小型石油罐；六、小型汽车库；7、小型修车库；八、船舶的机舱及发动机舱。
九、二、设计依据泡沫喷雾灭火装置要紧参照如下标准进行设计:GB 150 钢制压力容器GB/T 紧固件机械性能螺栓、螺钉和螺柱（GB/，idt ISO 898-1:1999）GB/T 紧固件机械性能螺母粗牙螺纹（GB/，idt ISO 898-2:1992）GB/T 紧固件机械性能紧定螺钉（GB/，idt ISO 898-5:1998）GB 自动喷水灭火系统第3部份：水雾喷头GB 自动喷水灭火系统第10部份：压力开关GB 自动喷水灭火系统第11部份：沟槽式管接件GB/T 9112 钢制管法兰类型与参数GB 工业产品利用说明书总那么GB 15308－2006 泡沫灭火剂（ISO :1995,ISO :1995,ISO :1999,NEQ）GB/T 整体铸铁法兰GB 50151 泡沫灭火系统设计标准GA 61-2002 固定灭火系统驱动、操纵装置通用技术条件GA 400-2002 气体灭火系统及零部件性能要求和实验方式GA834-2020 泡沫喷雾灭火装置三、型号编制方式PWZ □/ □□□生产企业自概念灭火剂类别代号，见表1灭火剂预混液充装量，L储液罐最大工作压力，MPa泡沫喷雾灭火装置例如：PWZ 3500 S表示：利用合成泡沫灭火剂，储液罐最大工作压力为，灭火剂预混液的充装量为3500L的泡沫喷雾灭火装置。
泡沫罐说明书精编
泡沫罐说明书精编 Document number：WTT-LKK-GBB-08921-EIGG-229861.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》装置型号及含意型号： Z PS 32 / □如：常用规格有：ZPS32/、ZPS32/1、ZPS32/、ZPS32/2、ZPS32/3。
2.结构特征与工作原理装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
自动喷水-泡沫联用系统说明
产品介绍：1、闭式自动喷水——泡沫联用系统是广泛用于柴油机房、炼油厂、油罐区、运油轮、加油站、海上采油平台等可燃液体存在的场所；也常用于高危险的厂房或设备，如停车场、车库、飞机库、危险品仓库、电厂、发电机房、化工厂等场所。
闭式自动喷水——泡沫联用系统具有能迅速扑灭油类（易燃液体）火灾，灭火效率高、节约用水、设备投入与维护、保养费用低等优点。
2、闭式自动喷水——泡沫联用系统的构成闭式自动喷水——泡沫联用系统是将低倍数比例混合装置（有隔膜）与自动喷水灭火系统进行有机的结合，并选用泡沫和水喷淋两用喷头的一种新型的高效灭火系统。
它主要有消防泵组、供液装置、压力式比例混合器、雨淋阀装置、压力信号发生器、水流指示器、泡沫和水两用喷头、各种阀、管道及附件组成。
3、闭式自动喷水——泡沫联用系统的原理：闭式自动喷水——泡沫联用系统的工作原理：当闭式喷头的玻璃球因火灾而爆破后，系统侧管网内的水向爆破的喷头流动（湿式报警阀同时被打开，从报警口流出的水经延时后驱动水力警铃报警），，安装于支管上的水流指示器将水流信号传输到灭火控制器，延时器记时，延时期满后，控制器向电磁阀发出开启指令，打开电器阀，两用控制阀打开，释放泡沫储罐内处于受压状态的泡沫灭火剂，泡沫灭火剂经管道流向比例混合器，形成一定比例的泡沫混合液流向喷头，并通过已爆破的喷头（或开式喷头）实施灭火，。
系统配有应急启动球阀，当电磁阀失效时，可用应急开启释放泡沫灭火剂。
系统可通过消防控制中心的灭火控制器对电磁阀的开关进行转换，则可产生泡沫喷淋-自动喷水-泡沫喷淋-自动喷水交叉灭火的效果。
电磁阀常开时系统等同于泡沫喷淋系统，，电磁阀常闭时系统等同自动喷水灭火系统。
环境条件：1. 环境温度为5℃-40℃；2. 相对湿度为20%-90%；3. 液体温度为5℃-70℃；4. 调节流量为3-10m3；5. 工作压力最大1.6MPa；6. 压力调节精度<0.01MPa；订货须知：1.订货前请详细阅读本手册，清楚标明规格，、型号、数量及产品的包装形式。
泡沫罐说明书

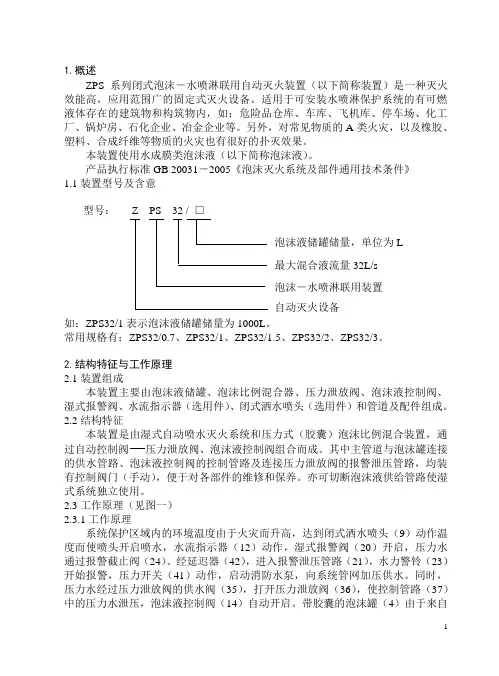

1.概述ZPS系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。
适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。
另外，对常见物质的A类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。
本装置使用水成膜类泡沫液（以下简称泡沫液）。
产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》1.1装置型号及含意型号：Z PS 32 / □如：ZPS32/1常用规格有：ZPS32/0.7、ZPS32/1、ZPS32/1.5、ZPS32/2、ZPS32/3。
2.结构特征与工作原理2.1装置组成本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道及配件组成。
2.2结构特征本装置是由湿式自动喷水灭火系统和压力式（胶囊）泡沫比例混合装置，通过自动控制阀压力泄放阀、泡沫液控制阀组合而成。
其中主管道与泡沫罐连接的供水管路、泡沫液控制阀的控制管路及连接压力泄放阀的报警泄压管路，均装有控制阀门（手动），便于对各部件的维修和保养。
亦可切断泡沫液供给管路使湿式系统独立使用。
2.3工作原理（见图一）2.3.1工作原理系统保护区域内的环境温度由于火灾而升高，达到闭式洒水喷头（9）动作温度而使喷头开启喷水，水流指示器（12）动作，湿式报警阀（20）开启，压力水通过报警截止阀（24）、经延迟器（42），进入报警泄压管路（21），水力警铃（23）开始报警，压力开关（41）动作，启动消防水泵，向系统管网加压供水。
同时，压力水经过压力泄放阀的供水阀（35），打开压力泄放阀（36），使控制管路（37）中的压力水泄压，泡沫液控制阀（14）自动开启。
带胶囊的泡沫罐（4）由于来自1泡沫罐供水管路（34）的压力水挤压，使囊内泡沫液经泡沫液控制阀（14）和从主管路（22）进入泡沫比例混合器（19）的水混合，形成泡沫混合液，经由开启的洒水喷头（9）喷出，进行灭火。
泡沫灭火系统操作规程

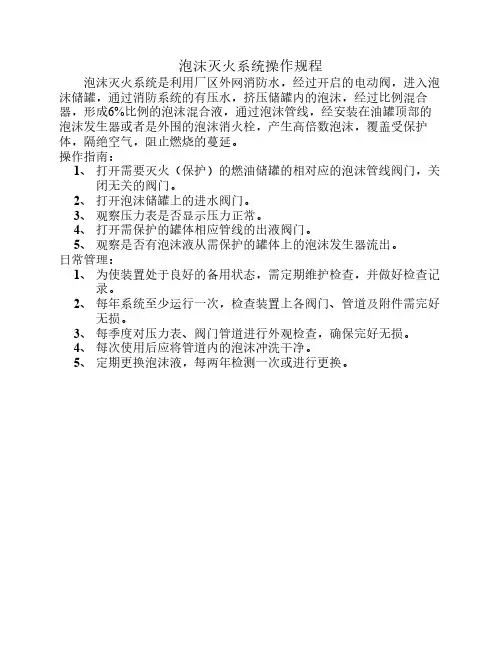

泡沫灭火系统操作规程
泡沫灭火系统是利用厂区外网消防水，经过开启的电动阀，进入泡沫储罐，通过消防系统的有压水，挤压储罐内的泡沫，经过比例混合器，形成6%比例的泡沫混合液，通过泡沫管线，经安装在油罐顶部的泡沫发生器或者是外围的泡沫消火栓，产生高倍数泡沫，覆盖受保护体，隔绝空气，阻止燃烧的蔓延。
操作指南：
1、打开需要灭火（保护）的燃油储罐的相对应的泡沫管线阀门，关
闭无关的阀门。
2、打开泡沫储罐上的进水阀门。
3、观察压力表是否显示压力正常。
4、打开需保护的罐体相应管线的出液阀门。
5、观察是否有泡沫液从需保护的罐体上的泡沫发生器流出。
日常管理：
1、为使装置处于良好的备用状态，需定期维护检查，并做好检查记
录。
2、每年系统至少运行一次，检查装置上各阀门、管道及附件需完好
无损。
3、每季度对压力表、阀门管道进行外观检查，确保完好无损。
4、每次使用后应将管道内的泡沫冲洗干净。
5、定期更换泡沫液，每两年检测一次或进行更换。
泡沫灭火系统产品使用说明书
泡沫灭火系统使用说明书陕西领航科技发展有限公司陕西时代领航消防设备有限公司目录压力式泡沫比例混合装置 (1)平衡式泡沫比例混合装置 (11)移动式泡沫灭火装置 (22)空气泡沫产生器 (24)泡沫消火栓箱 (32)闭式泡沫—水喷淋系统 (34)泡沫灭火剂 (39)泡沫液的选择、储存和配制 (41)公司部分业绩 (42)压力式泡沫比例混合装置压力式泡沫比例混合装置由泡沫液压力储罐和泡沫比例混合器两部分组成，是贮存泡沫液并将泡沫液和水按一定比例混合的设备。
一、特点1.系统不需要单独配置泡沫液泵，可直接借用消防压力水驱动泡沫液，节约了设备成本。
2.混合比准确、稳定，能确保泡沫灭火最佳的混合比例，使灭火迅速可靠。
3.压力损失小，能确保系统末端泡沫产生设备所需压力。
4.泡沫液与水通过胶囊隔离，泡沫液不会因为一次使用而失效。
便于使用、调试和日常试验。
5.操作维护方便，占地面积小，可用于自动控制。
6.有多种容量泡沫液储罐和不同流量比例混合器配用，可满足多种泡沫产生设备需求。
7.可广泛用于低、中、高倍数泡沫灭火系统。
二、技术参数1.产品型号P H Y M /主参数：分母表示储罐立方容积的10倍值分子表示泡沫混合液流量L/s特征： L表示立式泡沫罐无字母表示卧式泡沫罐特征：隔膜式特征：压力式组别：混合器类别：泡沫设备2.性能参数表1.1 PHYM系列（卧式）工作压力范围0.6～1.2MPa额定工作压力 1.0MPa试验压力强度试验 1.5MPa 密封试验 1.32MPa储罐容积0.5～13m3配用比例混合器PHY4～PHY200 比例混合器混合比3%或6%进出口压力降≤0.15MPa表1.2 PHYML系列（立式）工作压力范围0.6～1.2MPa 额定工作压力 1.0MPa试验压力强度试验 1.5MPa 密封试验 1.32MPa储罐容积0.5～3m3配用比例混合器PHY4～PHY32比例混合器混合比3%或6%进出口压力降≤0.15MPa三、工作原理当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小部分水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出等体积的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输送给泡沫产生设备。
高中倍数泡沫灭火系统产品说明书
高中倍数泡沫灭火系统产品说明书一、前言高倍数、中倍数泡沫灭火系统是继低倍数泡沫灭火系统之后发展起来的新型泡沫灭火装置,具有灭火范围大、渗透性强、水渍损失小、灭火效率高等特点;本公司是一家集消防产品科研、生产、销售、工程施工为一体的高科技企业;本公司生产的高倍数泡沫、中倍数泡沫发生器全部采用水力驱动式,可在防护区内安装使用;现已广泛地应用于全淹没式高倍数灭火系统,局部应用式高倍数、中倍数灭火系统和移动式高倍数、中倍数灭火系统,其中水力驱动式中倍数泡沫发生器为国际首例;高倍数、中倍数灭火系统根据国家标准高倍数、中倍数泡沫灭火系统设计规范,结合已应用的实例,可适用于以下场所：1、固体物资仓库;如电器设备材料库、高架物资仓库、汽车库、纺织品库、橡胶仓库、烟草及纸张仓库、棉花仓库、飞机库、冷藏库等;2、易燃液体仓库;如各种油库、苯储存库等;3、有火灾危险的工业厂房或车间;如石油化工生产车间、飞机发动机试验车间、锅炉房、电缆夹层、油泵房和油码头等;4、地下建筑工程;如地下汽车库、地下仓库、地下铁道、人防隧道、地下商场、煤矿矿井、电缆沟和地下液压油泵站等;5、各种船舶的机舱、泵舱等处所;6、贵重仪器设备和物品;如计算机房、图书档案库、大型通讯机房、贵重仪器设备仓库等;7、可燃、易燃液体和液化石油气、液化天然气的流淌火灾;8、中倍数泡沫还可用于立式钢制储油罐内火灾;二、高中倍数灭火系统简介1、高倍数灭火系统简介高倍数灭火系统根据防护区的大小和火灾发生的形式可分为全淹没式灭火系统、局部应用式灭火系统和移动式灭火系统三种类型;1、全淹没式灭火系统是一种用管道输送高倍数泡沫液和水,按一定的比例混合后,通过泡沫发生器,连续地将高倍数泡沫按规定的高度充满被保护的区域,并将泡沫保持所需要的时间,进行控火和灭火的固定式灭火系统;该灭火系统特别适用于保护在不同高度上都存在火灾危险的大范围封闭空间和有固定墙或其它围挡施的场所;全淹没式灭火系统方块,见图1;图1 全淹没式灭火系统方块图全淹没式系统由全部或部分下列组件组成：水泵、泡沫液泵、储水设备、泡沫液储罐、比例混合器、压力开关、管道过滤器、控制箱、泡沫发生器、阀门、导泡筒、管道及其附件等;2、局部应用式高倍数泡沫灭火系统局部应用式灭火系统是一种用管道输送高倍数泡沫液和水,按一定比例混合后,将泡沫混合液输送到泡沫发生器,并向局部空间喷放高倍数泡沫的固定式或半固定式灭火系统,该系统特别适用于大范围内的局部封闭空间和大范围内的有局部阻止泡沫流失的围挡设施的场所;固定设置的局部应用式灭火系统的组件和全淹没式灭火系统相同;半固定设置的局部应用式灭火系统由全部或部分以下组件组成：泡沫发生器、压力开关、导泡筒、控制箱、管道过滤器、阀门、比例混合器、水罐消防车或泡沫消防车、管道、水带及附件等;3、移动式灭火系统移动式灭火系统的全部组件是可以移动的,可以是车载式也可以是便携式;该灭火系统使用灵活、方便、机动应变性强,适用于发生火灾的部位难以确定的场所;移动式灭火系统一般由手提式泡沫发生器或车载式泡沫发生器、比例混合器、泡沫液桶、水带、导泡筒、分水器、水罐消防车或手摇机动消防泵等组成;2、中倍数灭火系统简介中倍数灭火系统可以分为局部应用式和移动式两种形式;1、局部应用式中倍数泡沫灭火系统局部应用式中倍数泡沫灭火系统又可分为固定式和半固定式两种,可以用来扑救较小封闭空间的A类和B类火灾,也可对易燃液体的溢流火灾或某些有毒液体迅速提供有效的泡沫覆盖层,达到控制扑灭火灾和防止毒气散发的目的;该灭火系统由泡沫发生器、比例混合器、泡沫混合液泵或水泵及泡沫液泵、管道过滤器、阀门、管道及其附件等组成;2、移动式中倍数泡沫灭火系统移动式中倍数泡沫灭火系统的全部组件可以手提移动,是一套机动灵活的灭火装置;用于发生火灾的部位难以确定或人员难以接近的较小火灾场所,如不超过100m2流淌的B类火灾场所;该灭火系统组件一般由水罐消防车或手摇机动泵、比例混合器或泡沫消防车、手提式或车载式泡沫发生器、泡沫液桶、水带及其附件等组成;三、高中倍数泡沫灭火系统产品简介1、PFS系列高倍数泡沫发生器1、简介PFS系列高倍数泡沫发生器是利用具有一定压力的泡沫混合液驱动微型混流式水轮机为动力,驱动风叶旋转,产生气流发泡;该系列发生器主要部件采用铜、不锈钢等耐腐蚀材料加工,发泡网用1Cr18Ni9不锈钢板材制作,不但可以用淡水而且还可使用海水在防护区内进行发泡灭火;压力水可以由消防栓、消防车、消防艇或专用水泵提供;PFS系列高倍数发生器根据流量大小,可分为以下二种产品：a、PFS3X型高倍数泡沫发生器该发生器为圆柱型结构,由一个喷嘴、混流式微型水轮机、风叶、发泡网、圆柱型筒体、混合液管组成见图3;该发生器体积小、重量轻、发泡倍数较低,作为移动式可与消防车配套使用,进行发泡灭火和排烟;如用在固定式高倍数泡沫灭火系统中应去掉管牙接口后再与管路连接;b、PFS4X型高倍数泡沫发生器该发生器为方形结构,由四个喷嘴、混流式微型水轮机、风叶、方锥形或锯齿形金属发泡网、方形壳体、保护罩、混合液管路以及进液管等组成见图4;锯齿形网用于高度较小的空间;该发生器体积适中,发泡倍数较高,可与PHY系列管线式压力比例混合器、PHP系列平衡压力比例混合器或GPZ系列置换式压力比例混合装置匹配,在全淹没式、局部应用式高倍数泡沫灭火系统中应用,亦可作为车载式高倍数泡沫灭火装置使用;2)、主要性能指标主要性能指标见表1表1 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1计算;Q = K· P ------------------------------1×104式中： Q───混合液流量L/min；P───发生器混合液进口压力Pa；K───发生器流量特性系数;4、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图2;图2 PFS系列高倍数泡沫发生器混合液进口压力与发泡量的关系曲线5、外型及安装尺寸PFS3X和PFS4X型高倍数泡沫发生器外型及安装尺寸分别见图3、图4;图3 PFS3X型高倍数泡沫发生器外型及安装尺寸图4 PFS4X型高倍数泡沫发生器外型及安装尺寸2、PFSZ4X型高倍数泡沫发生器1、简介PFSZ4X型高倍数泡沫发生器是利用具有一定压力的水驱动微型混流式水轮机为动力,驱动叶轮旋转,产生气流发泡;该发生器与PFS4X型区别在于自带微型比例混合器,使用时向进水管供应大于的压力水,并可用吸液管从附近的高倍数泡沫液桶中吸取泡沫液,按3%比例进行混合;该发生器为方形结构,由四个喷嘴、混流式微型水轮机、风叶、方锥型或锯齿形金属发泡网、方形壳体、保护罩、混合液管路、吸液管以及微型比例混合器等组成见图6;主要部件采用铜、不锈钢等耐腐蚀材料加工,发泡网用1Cr18Ni9不锈钢板材制作,不但可以用淡水,而且可以使用海水在防护区进行发泡灭火;压力水可以由消防栓、消防车、消防艇或专用水泵提供;该发生器体积适中,发泡倍数高,在全淹没式、局部应用式高倍数灭火系统中广泛应用,亦可作为车载式高倍数灭火装置使用;2、主要性能指标主要性能指标见表2;表2 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1进行计算;4、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图5;图5 PFSZ4X高倍数泡沫发生器混合液进口压力与发泡量的关系曲线5、外型及安装尺寸外型及安装尺寸见图6;a)方形b)锯齿形图6 PFSZ4X型高倍数泡沫发生器外型及安装尺寸3、PFST4X型手提式高倍数泡沫发生器1、简介PFST4X型高倍数泡沫发生器是利用具有一定压力的泡沫混合液驱动微型侧击式水轮机为动力,驱动风叶旋转,产生气流发泡;该发生器为圆柱型结构,由四个射流喷嘴、四个雾化喷嘴、侧击式水轮机、风叶、发泡网、圆柱形筒体、进水管等组成;主要零部件采用铜、不锈钢等耐腐蚀材料加工,发泡网用1Cr18Ni9不锈钢板材制作,不但可以用淡水,而且可以使用海水在防护区进行发泡灭火;该发生器体积小,重量轻,发泡倍数低,可放在消防车工具箱内,由一人操作使用;其最宜与PHF4型负压比例混合器配套使用,组成移动式高倍数泡沫灭火系统见图7,也可用于全淹没式、局部应用式高倍数灭火系统中;图7 PFS3X、PFST4X型高倍数泡沫发生器在移动式灭火系统中连接示意图2、主要性能指标主要性能指标见表3;表3 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1计算;4、混合液进口压力与发泡量关系曲线混合液进口压力与发泡量关系曲线见图8;图8 PFST4X高倍数泡沫发生器混合液进口压力与发泡量关系曲线图5、外型尺寸外型尺寸见图9;图9 PFST4X型高倍数泡沫发生器外型及安装尺寸4、PZ系列中倍数泡沫发生器1、简介公司开发的PZ系列中倍数泡沫发生器是利用具有一定压力的混合液驱动侧击式水轮机为动力,驱动风叶旋转,产生气流发泡;其产生的中倍数泡沫与高倍数泡沫相比,具有泡沫流动性好,抗烧性能强的特点；与低倍数泡沫相比,具有泡沫倍数高,发泡量大,覆盖火源快的特点;PZ系列发生器根据安装形式可以分为悬挂固定式、水平固定式和手提式三种;悬挂固定式和水平固定式主要用于扑救汽油、煤油、柴油等碳氢化合物及A类火灾;如安装于石油化工生产车间、油库、仓库、船舶、汽油库等较小的有限空间的顶棚,灭火效果十分显着;手提式主要用于扑救火灾部位难以确定的场所,可以扑救汽油、煤油、柴油等碳氢化合物及A类火灾;2、主要性能指标主要性能指标见表4表4 主要性能指标3、混合液进口压力与混合液流量关系混合液流量根据混合液进口压力按式1进行计算; 4、混合液进口压力与发泡量关系曲线 混合液进口压力与发泡量关系曲线见图10;图10 PZ 系列中倍数泡沫发生器 混合液进口压力与发泡量关系曲线图5、外型与安装尺寸 外型与安装尺寸见图11;a PZ2XAb PZD2XAc PZT2XAd PZ4XAe PZD4XAf PZT4XA图11 PZ系列外型与安装尺寸5、PHF系列管线式负压比例混合器1、简介PHF系列管线式负压比例混合器能自动吸入不同比例的泡沫液,将水和泡沫液混合,供给泡沫发生器进行发泡;该系列比例混合器主要有本体、接口、过滤网、扩散口、喷嘴调节底座阀、调节手柄、橡胶膜片等组成见图12;主要零部件采用铜合金耐腐蚀材料制作,不但可以用于用淡水,而且可以用于用海水进行发泡的泡沫灭火系统;2、使用范围该系列比例混合器主要用于移动式高倍数、中倍数泡沫灭火系统和系统流量小于900L/min的局部应用式高倍数灭火系统;3、典型的系统流程图典型的系统流程图见图8;各种规格的管线式负压比例混合器应与相应的高倍数或中倍数泡沫发生器配套使用;与高倍数泡沫发生器配套使用要求见表5;表5 高倍数泡沫发生器与管线式负压比例混合器配套使用表4、主要性能指标主要性能指标见表6;表6 PHF管线式负压比例混合器性能表5、结构简图结构简图见图12;图12 PHF系列管线式负压比例混合器结构简图6、PHY系列管线式压力比例混合器1、简介PHY系列管线式压力比例混合器通过泡沫液泵将泡沫液吸入比例混合器,与从喷嘴射出的水流按一定的比例混合,形成泡沫混合液,供给泡沫发生器进行发泡;该系列比例混合器主要有喷嘴、扩散管、孔板等组成;主要零部件采用铜合金、不锈钢等耐腐蚀材料制作,其不但可以用于用淡水,而且可以用于用海水进行发泡的泡沫灭火系统;2、使用范围PHY系列比例混合器主要用于混合液流量基本不变的一个或几个防护区的高倍数泡沫灭火系统,亦适用符合上述条件的其他泡沫灭火系统;使用时泡沫液进口压力宜大于水进口压力;3、典型的系统流程图典型的系统流程图,见图13;图13 PHY系列管线式压力比例混合器系统流程图4、主要性能指标主要性能指标见表7;表 7 PHY系列压力比例混合器性能指标5、安装与外型简图PHY8型压力比例混合器安装与简图,见图14;图14 PHY8型压力比例混合器安装与简图PHY40、PHY80型压力比例混合器安装与简图,见图15;图15 PHY40、PHY80型压力比例混合器安装与简图PHY系列压力比例混合器安装尺寸表,见表8;表8 PHY系列压力比例混合器安装尺寸表7 PHP系列平衡压力比例混合器1、简介PHP系列平衡压力比例混合器通过平衡压力调节阀和比例混合器的作用,能将水和泡沫液可以在很大的混合液流量范围内自动地保持所要求的混合比,供给泡沫发生器;该系列比例混合器由平衡压力调节阀和比例混合器两大部分组成;平衡压力调节阀主要包括调压阀、阀杆、阀芯、阀座、橡胶阀片、压力表等;比例混合器位于孔板下部,主要包括喷嘴、扩散管、孔板等;主要零部件由铜合金、不锈钢等耐腐蚀材料制作;2、适用范围PHP系列平衡压力比例混合器适用于集中控制不同混合液流量的多个防护区的全淹没式高倍数泡沫灭火系统或局部应用式高倍数、中倍数泡沫灭火系统;亦可用于固定式低倍数泡沫灭火系统;它特别适合于集中控制的多个防护区的自动控制泡沫灭火系统;3、典型的系统流程图典型的系统流程图,见图16;图16 PHP系列平衡压力比例混合器系统流程图4、主要性能指标主要性能指标见表9;表9 PHP系列平衡压力比例混合器主要性能指标5、安装与外型简图安装与外型简图见图17;图17 PHP系列平衡压力式比例混合器安装与外型简图PHP系列平衡压力式比例混合器安装尺寸,表见表10;表10 PHP系列平衡压力式比例混合器安装尺寸表8 GPZ 系列置换式压力比例混合装置 1、简介GPZ 系列置换式压力比例混合装置又称为固定式泡沫灭火装置,其工作时通过内部的橡胶隔膜囊的蠕变,将泡沫液压入压力比例混合器,将水和泡沫液按一定的比例混合,供给泡沫发生器进行发泡;该系列混合装置主要由PHY 压力比例混合器、压力式泡沫液储罐罐内带软橡胶隔膜、电动或手动控制阀、压力表、压力开关等组成;2、使用范围GPZ 系列置换式压力比例混合装置可用于高倍数泡沫灭火系统和局部应用式中倍数泡沫灭火系统;3、典型的系统流程图 典型的系统流程图见图18;图18 GPZ 系列置换式压力比例混合装置系统流程图4、主要性能指标GPZ 系列置换式比例混合装置可以由PHY8、PHY40和PHY96型压力比例混合器与不同容积500L 、1000L 、1500L 至15000L 的立式或卧式压力泡沫液储罐组成固定式泡沫灭火装置系列产品;其型号表示如下： G P Z──泡沫液储罐型式立式L、卧式W泡沫液储罐容积L压力比例混合器标定的工作流量置换式压力比例混合装置PHY型压力比例混合器主要性能指标见表11;表11 PHY型压力比例混合器主要性能指标5、安装与结构简图GPZL系列安装与结构简图见图19;图19 GPZL系列安装与结构简图GPZW系列安装与结构简图见图20;图20 GPZW系列安装与结构简图。
