二氧化碳气体保护焊的焊接方法及工艺一、基本原理 CO2气体保护焊是以可熔化的金属焊丝作电极，并有CO2气体作保护的电弧焊。
是焊接黑色金属的重要焊接方法之一。
二、工艺特点1.CO2焊穿透能力强，焊接电流密度大（100-300A/m2），变形小，生产效率比焊条电弧焊高1-3倍2.CO2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4. 焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。
5. 不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。
6..焊接弧光强，注意弧光辐射。
三、冶金特点 CO2焊焊接过程在冶金方面主要表现在：1.CO2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。
解决CO2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。
实践表明采用Si-Mn脱氧效果最好，所以目前广泛采用H 08Mn2SiA H10Mn2Si等焊丝。
四、材料1.保护气体CO2 用于焊接的CO2气体，其纯度要求≥99.5%，通常CO2是以液态装入钢瓶中，容量为40L的标准钢瓶可灌入25Kg的液态CO2， 25Kg的液态CO2约占钢瓶容积的80%，其余20%左右的空间充满气化的CO2。
气瓶压力表上所指的压力就是这部分饱和压力。
该压力大小与环境温度有关，所以正确估算瓶内CO2气体储量是采用称钢瓶质量的方法。
（备注：1Kg的液态CO2可汽化509LCO2气体） CO2气瓶外表漆黑色并写有黄色字样、售CO2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2 -3次，每次间隔30分钟，放后将气瓶放正。
2)倒置放水后的气瓶，使用前先打开阀门放掉瓶上面纯度较低的气体，然后在套上输气管。

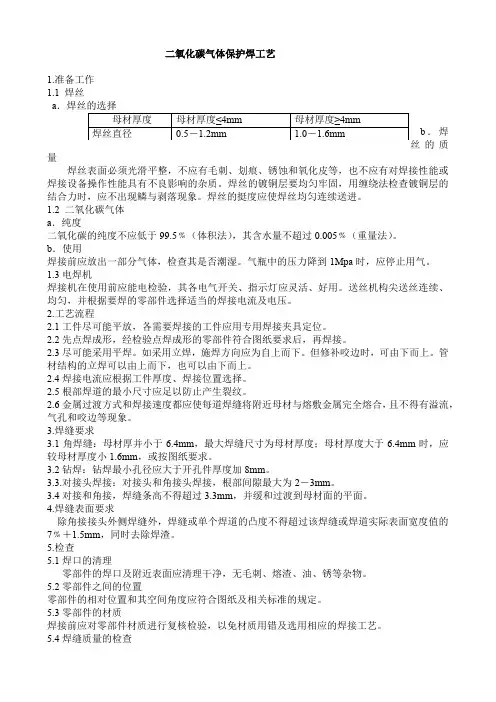

二氧化碳气体保护焊工艺
0．8
1．2
1．6
典型工
艺参数
电弧电压(V)
18
19
20
焊接电流(A)
100-110
120-130
140-180
生产上所用
工艺参数
电弧电压(V)
18～24
18～26
20～28
焊接电流(A)
60～160
80～260
160～310
在小电流焊接时，电弧电压过高，金属飞溅将增多；电弧电压太低，则焊丝容易伸人熔池，使电弧不稳。在大电流焊接时，若电弧电压过大，则金属飞溅增多，容易产生气孔；电压太低，则电弧太短，使焊缝成形不良。
3.3.对接头焊接：对接头和角接头焊接，根部间隙最大为2－3mm。
3.4对接和角接，焊缝条高不得超过3.3mm，并缓和过渡到母材面的平面。
4.焊缝表面要求
除角接接头外侧焊缝外，焊缝或单个焊道的凸度不得超过该焊缝或焊道实际表面宽度值的7﹪＋1.5mm，同时去除焊渣。
5.检查
5杂物。
二氧化碳气体保护焊焊丝直径选用表(mm)
母材厚度
≤4
>4
焊丝直径
0．5～1．2
1．O～1．6
焊接电流与电弧电压是关键的工艺参数。为了使焊缝成形良好、飞溅减少、减少焊接缺陷，电弧电压和焊接电流要相互匹配，通过改变送丝速度来调节焊接电流。飞溅最少时的典型工艺参数和生产所用的工艺参数范围详见表.
二氧化碳气体保护焊工艺参数
二氧化碳保护焊接规范和操作工艺作业指导书
二氧化碳气体保护焊用的CO 2气体，大部分为工业副产品，经过压缩成液态装瓶供应。在常温下标准瓶满瓶时，压力为5～7MPa(5 O～7 Okgf／cm2)。低于1 MPa(1 0个表压力)时，不能继续使用。焊接用的C02气体，一般技术标准规定的纯度为9 9％以上，使用时如果发现纯度偏低，应作提纯处理。
二氧化碳气体保护焊工艺
二氧化碳气体保护焊工艺CO2气体保护焊的主要焊接工艺参数有：焊丝直径、焊接电流、电弧电压、焊接速度、焊丝伸出长度、气体流量、电源极性、回路电感、装配间隙与坡口尺寸、喷嘴至焊件的距离等。
1.焊丝直径根据焊件厚度、焊接空间位置及生产率的要求选择。
薄板或中厚板的立、横、仰焊，1.6mm以下焊丝；平位置焊接中厚板时，1.2mm以上焊丝。
2.焊接电流根据焊件厚度、焊丝直径、焊接位置及熔滴过渡形式确定。
焊接电流越大，焊缝厚度、焊缝宽度及余高都相应增加。
通常直径在0.8～1.6mm的焊丝，在短路过渡时，焊接电流在50～230A之间选择。
细颗粒过渡时，焊接电流在250～500A之间选择。
焊丝直径与焊接电流的关系焊接电流/A焊丝直径/mm颗粒过渡短路过渡0.8 150～250 60～1601.2 200～300 100～1751.6 350～500 100～1802.4 500～750 150～2003.电弧电压电弧电压必须与焊接电流配合恰当，否则会影响焊缝成形及焊接过程的稳定性。
电弧电压随焊接电流的增加而增大。
在短路过渡时，电弧电压在16～24V之间选择。
细颗粒过渡时，对于直径在1.2～3.0mm的焊丝，电弧电压可在25～36V之间选择。
电弧电压的估算焊接电流在300A以下时：电弧电压（V）=0.04×焊接电流（A）+16± 1.5焊接电流在300A以上时：电弧电压（V）=0.04×焊接电流（A）+20± 2.04.焊接速度焊接速度与焊接电流适当配合才能得到良好焊缝成形。
在一定的焊丝直径、焊接电流和电弧电压条件下，焊速增加，焊缝宽度和焊缝厚度减小。
焊速过快时：气体保护效果差，可能出现气孔，甚至产生咬边、未熔合、未焊透等缺陷。
焊速过慢时：降低生产率，可能导致烧穿、焊接变形过大等缺陷。
一般CO2半自动焊的焊接速度在15～40m/h。
5.焊丝伸出长度取决于焊丝直径，一般约等于焊丝直径的10倍，且不超过15mm。
CO2保护焊焊接工艺标准
CO 2保护焊焊接工艺标准1. CO 2 保护焊焊接施工工艺标准 1.1 适用范围本工艺适用于钢结构制作与焊丝直径不超过 2mm 的 CO 2 保护焊焊接工艺。
工艺规定 了一般低碳钢、 普通 低合金高强度钢 手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求 的结构件 CO 2 保护焊均应按本工艺规定执行。
1.2 引用标准下列标准所包含的条文， 通过在本标准中引用而构成为本标准的条文。
本标准出版时， 所示版本均 为有效。
所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版 本的可能性。
（1） 焊缝符号表示法 （ GB/T324-1988 ） ；（2） 气焊手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸(GB/T985-1988 )（3） 电工名词术语 电焊机 （ GB/T2900. 22-1985 ） ；（4） 焊接术语 （ GB/T337 5-1994 ） ；（5） 金属焊接及钎焊方法在图样上的表示代号( GB/T5185-1985 ) ；（6） 气体保护电弧用碳钢、 低合金钢焊丝(GB/T8110 -1995 ）； （7） 电弧焊机 通用技术条件 （ GB/T8118-1995 ）；（8） 弧焊机 (JB/T8748 -1998 MIG/MAG）；（9） 焊接用二氧化碳 （HG/T2537 -1993 ）。
1.3 术语焊接工艺 — —制造焊件所有有关的加工方法实施要求， 包括焊接准备、 材料选用、 焊接方法的选定、焊接参数、操作要求等。
坡口 ——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝 —— 焊接成具有一定间隔的焊缝。
塞焊缝 —— 两零件相叠， 其中一块开圆孔， 在圆孔中焊接两板所形成的焊缝， 只在孔内焊角 缝者。
焊缝厚度 —— 在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊 —— 手持焊具、焊枪或焊钳进行操作的焊接方法。
预热 —— 焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
CO2气体保护焊工艺
图3 焊丝伸出长度对焊丝熔化速度的影响
15
6．电流极性的选择 CO2焊主要采用直流反接法。电弧稳 定，飞溅小，焊缝成形好。
16
7．气体流量的选择 二氧化碳气体流量与焊接电流、焊接速度、焊丝 伸出长度及喷嘴直径等有关。气体流量应随焊接电 流的增大、焊接速度的增加和焊丝伸出长度的增加 而加大。一般二氧化碳气体流量的范围为8～25L／ min。如果二氧化碳气体流量太大，由于气体在高 温下的氧化作用，会加剧合金元素的烧损，减弱硅、 锰元素的脱氧还原作用，在焊缝表面出现较多的二 氧化硅和氧化锰的渣层，使焊缝容易产生气孔等缺 陷；如果二氧化碳气体流量太小，则气体流层挺度 不强，对熔池和熔滴的保护效果不好，也容易使焊 缝产生气孔等缺陷。
17
模块五 二氧化碳气体 保护焊工艺
1
学习目标：
任务一 了解CO2焊的工艺原则； 任务二 掌握焊接工艺参数对焊缝成形 和质量的影响； 任务三 学会选择CO2气体保护焊工艺 参数。
2
CO2气体保护焊工艺原则：
1、坡口的选择。CO2电弧的穿透能力较强， 熔深较大，与MMA相比，坡口角度可稍小、钝 边稍大。对接间隙应小些。 2、焊前清理。 CO2的氧化性强，所以抗锈能 力强。对油、锈的敏感程度较小，但同时也不 能焊接容易氧化的有色金属。 3、飞溅问题。若工艺参数选择不当，容易引 起较大飞溅。且很难用交流电源进行焊接。 4、抗风能力差，给室外作业带来一定困难。
11
4．焊接速度的选择 选择焊接速度主要根据生产率和焊接质量。焊速过 快，保护效果差，同时使冷却速度加大，使焊缝塑性 降低，且不利于焊缝成形，易形成咬边缺陷；焊速过 慢，则容易产生烧穿和焊道不均匀，且焊缝组织粗大。 因此，应根据生产实践对焊接速度进行正确的选择。 通常半自动焊的速度不超过0.5m/min，自动焊的速 度不超过1.5m/min。

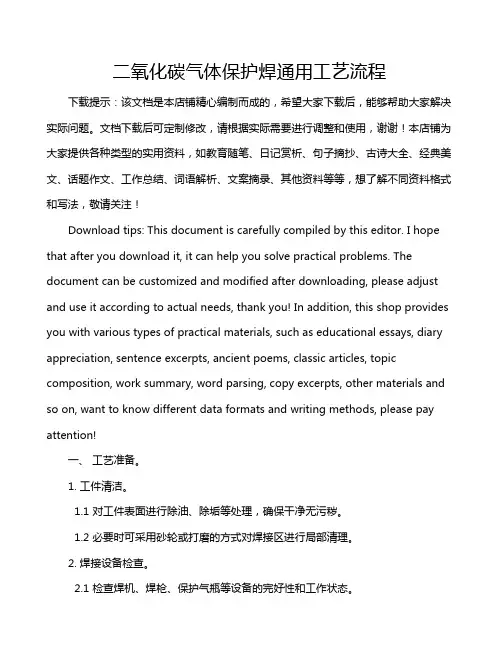

二氧化碳气体保护焊通用工艺流程
二氧化碳气体保护焊通用工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、工艺准备。
1. 工件清洁。
1.1 对工件表面进行除油、除垢等处理，确保干净无污秽。
二氧化碳气体保护焊焊接工艺
CO2气体保护焊（二保焊）焊接工艺一、焊接材料二、焊前准备三、焊接工艺参数四、操作注意事项五、焊接符号六、焊接结构型式七、焊后清理、检查及焊接缺陷的修补八、焊接质量检验九、安全十、CO2焊机常见故障及焊接出现焊缝缺陷，产生的原因及排除故障十一、常见问题图例一、焊接材料1. CO2 气体纯度要求99.5%，含水量不超过0.1%。
2.焊丝牌号低碳钢及高强度低合金钢重要结构焊接选用H08Mn2SiA碳钢焊丝。
二、焊前准备1.了解焊接结构件产品图纸及技术要求。
2. 熟悉焊接工艺和施焊方法。
3. 检查和调整设备，使设备处于良好的工作状态。
4. 检查工作场地，周围不允许有易燃易爆品。
5. 检查工艺装备是否处于完好状态。
6. 清理焊件表面杂质及污垢。
7. 焊丝表面镀铜不允许有锈点存在。
三、焊接工艺参数1、二氧化碳气体保护焊主要工艺参数有焊丝牌号、直径、气体流量、电流、电压、焊接速度、焊丝伸出长度等。
2、注：若两焊件厚度不同，选择工艺参数时，可参照厚度较薄的焊件。
焊接工艺参数推荐值一般情况下，阳极区的产热大于阴极区，在焊接中常利用电弧的这个特性，将工件和电焊钳与焊接电源的不同极性相连接，从而达到某种要求，工件接电源正极，材料厚度 (mm) 焊丝直径 (mm) 焊接电流 (A) 焊接电压 (V) 气体流量 (L/min) 极性 1.0 0.8 50-110 17-21 6-9 直流反接 2.0 0.8 70-130 18-22 7-10 直流反接 3.0 1.0 90-160 19-24 7-10 直流反接 4.0 1.2 100-190 20-26 8-13 直流反接 6.01.2120-28022-2910-15直流反接称正接法。
反之，为反接法。
3、焊接速度随着焊接速度的增加，焊逢的熔宽、熔深和余高都减少；焊速过高，容易产生咬边和未焊透等缺陷。
同时气体保护效果变坏，易产生气孔；焊速过低易产生烧穿、变形增大、生产率降低。
二氧化碳气体保焊焊接工艺参数
二氧化碳气体保焊焊接工艺参数一、介绍焊接是一种常见的金属加工方法，而保护气体对于焊接过程中的保护和稳定起着至关重要的作用。
其中，二氧化碳气体作为一种常用的保护气体，在焊接工艺中得到广泛应用。
本文将着重介绍二氧化碳气体保焊焊接工艺参数的相关内容。
二、二氧化碳气体的特性二氧化碳气体是一种无色、无臭的气体，具有较高的密度和较低的价格，因此被广泛应用于保护气体中。
在焊接过程中，二氧化碳气体可以有效地起到保护熔池和焊接区域的作用，防止氧气的进入，从而减少氧化、气孔和夹杂物的产生，提高焊接质量。
三、二氧化碳气体保焊焊接工艺参数1. 气体流量：二氧化碳气体的流量是影响焊接质量的重要参数之一。
通常情况下，气体流量的大小应根据焊接材料和焊接电流进行调整。
一般来说，焊接电流越大，气体流量也应相应增加，以保证足够的保护。
2. 气体纯度：二氧化碳气体的纯度也是影响焊接质量的重要因素。
纯度较高的二氧化碳气体可以提供更好的保护效果，减少氧化和夹杂物的产生。
因此，在选择二氧化碳气体时，应注意其纯度要求，并选择合适的供应商。
3. 电极极性：在二氧化碳气体保焊焊接中，电极极性的选择也是十分重要的。
通常情况下，正极性焊接可以提供更好的穿透性和焊缝质量，适用于较大厚度的焊接材料。
而负极性焊接则适用于较薄的焊接材料。
4. 焊接电流：焊接电流是影响焊接质量的关键参数之一。
在二氧化碳气体保焊焊接中，焊接电流的大小应根据焊接材料的厚度和类型进行选择。
一般来说，焊接电流过大会导致焊接材料熔化过快，焊缝质量下降；而焊接电流过小则会导致焊缝质量差，焊接速度慢。
5. 焊接速度：焊接速度是指焊接过程中焊枪移动的速度。
在二氧化碳气体保焊焊接中，焊接速度的选择应根据焊接材料的厚度和类型来确定。
一般来说，焊接速度过快会导致焊缝质量下降，焊接速度过慢则会导致焊缝质量差。
四、注意事项在进行二氧化碳气体保焊焊接时，还需注意以下几点：1. 安全操作：焊接过程中应戴上防护面具、手套等个人防护装备，以确保人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化碳气体保护焊焊接工艺
适用围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。
第一节材料要求
1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。
如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。
1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。
焊丝含C量一般要求<0.11%。
其表面一般有镀铜等防锈措施。
目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。
它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。
H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。
1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。
当压力低于10个大气压时，不得继续使用。
1.4焊件坡口形式的选择
要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。
1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
第二节主要机具
第三节作业条件
3.1 焊接区应保持干燥、不得有油、锈和其它污物。
3.2 当焊接区风速过大而影响焊接质量时，应采用挡风装置。
对焊接现场进行有效防护后方可开始焊接。
3.3施焊前打开气瓶高压阀，将预热器打开，预热10—15分钟，预热后打开低压阀，调到所需气体流量后焊接。
3.4 直径不大于1.2mm时，二氧化碳气体流量一般为6—15L/min为宜。
当选用大电流焊时，焊速提高，室外焊及仰焊时，应采用较大气体流量。
3.5为保证焊接过程的稳定性，细丝导电嘴孔径一般不大于焊丝直径的0.1—0.25mm，粗丝焊导电嘴孔径一般应不大于焊丝直径的0.20—0.40mm。
送丝软管的曲率半径不得小于150mm。
3.6 焊丝伸出长度以10倍焊丝直径为宜。
3.7焊前应对焊丝仔细清理，去除铁锈和油污等杂质。
3.8 施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。
当发现有不符合要求时，应修整合格后方可施焊。
焊接连接组装允许偏差值见表.3.1的规定。
表3.1 焊接连接组装允许偏差值
第四节操作工艺
4.1 焊丝直径的选择根据板厚的不同选择不同的直径，为减少杂含量，尽量选择直径较大的焊丝，见表4.1。
4.2 焊接电流和电弧电压的选择，见表4.2。
4.3 典型的短路过渡焊接工艺参数，见表4.3。
4.4 细颗粒过渡的电流下限值及电弧电压围，见表4.4。
4.5 φ1.6焊丝CO2半自动焊常用工艺参数，如表4.5。
4.6 半自动焊时，焊速不超过0.5m/min。
4.7 二氧化碳气体保护焊必须采用直流反接。
4.8 重要焊缝要加引弧板，熄弧板，其材质和坡口形式应与焊件相同。
引弧和熄弧焊缝长度应大于或等于25mm。
引弧和熄弧板长度应大于或等于60mm。
引弧和熄弧板应采用气
割的方法切除，并修磨平整，不得用锤击落。
4.9 打底焊层高度不超过4mm，填充焊时焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5mm-2mm;盖面焊时焊接熔池边缘应超过坡口棱边0.5mm-1.5mm，防止咬边。
4.10 不应在焊缝以外的母材上打火引弧。
表4.1 焊丝直径的选择
表4.2 常用焊接电流和电弧电压的围
注：最佳电弧电压有时只有1-2V之差，要仔细调整。
表4.3 不同直径焊丝典型的短路过渡焊接工艺参数
表4.4 不同直径焊丝细颗粒过渡的电流下限值及电弧电压围
表4.5 φ1.6焊丝CO2半自动焊常用工艺参数
4.11 常用普通低合金结构钢施焊最低温度，可按表4.6选用。
4.12 对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质量部门检验合格后才能施焊。
4.13 焊接工艺参数示例
1）φ1.2焊丝CO2焊全熔透对接接头焊件的焊接工艺参数，见表4.7。
2）φ1.2焊丝CO2焊T型接头贴角焊焊件的焊接工艺参数，见表4.8。
表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
表4.8 1 焊丝CO2焊T型接头贴角焊焊件的焊接工艺参数
4.13其他因素对焊缝形状的影响
（1）引弧引弧前要求焊丝端头与焊件保持2－3mm的距离。
还要注意剪掉粗大的焊丝端头，因为球状端头的存在等于是加粗了焊丝直径，并且该球面端头覆盖了一层氧化膜，对引弧不利。
为清除未焊透、气孔等引弧的缺陷，对接焊应采用引弧板，或在距板材端部2－4mm处引弧，然后缓慢引向接缝的端头，待焊缝金属熔合后，再以正常焊接速度前进.
（2）熄弧一条焊缝焊完后，应注意将收尾处的弧坑填满。
如果收尾时立即断弧则会形成低于焊件表面的弧坑，过深的弧坑会使焊道收尾处的强度减弱，并且容易造成应力集中而产生裂纹。
（3）T型接头焊接时，易产生咬边、未焊透、焊缝下垂等现象。
为了防止这些缺陷，在操作时，除了正确执行焊接工艺参数，还要根据板厚和焊角尺寸
（4）焊角尺寸小于8mm5~8mm之间时，可采用斜圆圈形送丝法进行焊接。
（5）焊角尺寸在8~9mm时，焊缝可用两层两道焊，第一层用直线移动送丝法施焊，电流稍偏大，以保证熔深足够。
第二层，电流稍偏小，用斜圆圈形左焊法施焊。
焊角尺寸大于9mm时，可用多层多道焊。
无论是多层多道焊或是单层单道焊，在操作中使每层的焊角在该层中从头到尾一致，保证均匀美观，其起始端和收尾端的操作要领同前面所述。
