二氧化碳气体保护焊焊接工艺标准
二氧化碳气体保护焊工艺规范
二氧化碳气体保护焊工艺规范1.焊接方法简介1.1. 二氧化碳气体保护焊是使用被绕城圈状的焊丝取代焊条，焊丝经送丝轮送到焊枪头部，经导电嘴导电，在二氧化碳保护气氛中雨母材料产生电弧，以电弧热为热源的熔化焊焊接方法。
1.2. CO2气体保护焊雨手工电弧焊相比具有生产率高、成本低、使用范围广、焊接变形小、焊缝抗蚀抗裂性好、焊接辅助工序少等优点；CO2气体保护焊在应用中也有一些问题：CO2焊焊缝成形较为粗糙，焊接过程中存在金属飞溅、气孔、合金元素烧坏等问题。
1.2.1.CO2气体电弧焊、焊缝无药皮焊渣覆盖，CO2气流又有冷却作用，熔池凝固快，在焊缝中气体来不及逸出，形成气孔。
有一氧化碳气孔、氢气孔、氮气孔。
一氧化碳气孔的防护措施是，焊丝成分中加入足够的硅、锰，限制含碳量。
氢气孔来自焊丝、工件上的油污、锈蚀和CO2气体中的水分。
焊丝上油污还会造成送丝管堵塞、焊接烟雾，因此要注意保护焊丝表面清洁。
氮气孔呈蜂窝状，为空气入侵和CO2气体不纯造成，是焊缝中产生的主要气孔。
防止措施是CO2气体量要足够，焊丝干伸上不能过大，避免在风中作业，比如在夏季不能将风扇对着焊接区。
1.2.2.在CO2气体电弧焊中金属飞溅难以避免，减小飞溅的工艺措施有以下几个方面：一是在选用焊接电流时要避开飞溅严重的电流范围，以直径 1.2焊丝为例，当电流介于150~300A时，焊接不稳定，焊滴过渡时噼啪作响，飞溅较为严重；当电流小于150A 时，熔滴以短路过渡，大于300A时，焊滴以细颗粒过渡，这两种情况，熔滴过渡时为嘶嘶声，飞溅小。
二是焊枪角度，焊枪垂直于工件焊时飞溅小，因此焊枪角度最好不要超过20度。
三是焊丝干伸长尽可能短。
1.2.3.由于CO2气体在电弧的高温作用下会将材料中的铁盒一些有益于钢的性能的元素烧坏，如硅、锰等，在焊丝中加入硅、锰，一方面，硅、锰氧化后成渣浮于焊缝表面，起到焊缝脱氧作用，另一方面补充焊缝缝合合金元素含量。
2.工艺要求2.1.焊丝焊丝牌号为H08Mn2SiA、H10Mn2SiA，适于低碳及δs≤500MPa低合金钢焊接。
二氧化碳气体保护焊工艺
0．8
1．2
1．6
典型工
艺参数
电弧电压(V)
18
19
20
焊接电流(A)
100-110
120-130
140-180
生产上所用
工艺参数
电弧电压(V)
18～24
18～26
20～28
焊接电流(A)
60～160
80～260
160～310
在小电流焊接时，电弧电压过高，金属飞溅将增多；电弧电压太低，则焊丝容易伸人熔池，使电弧不稳。在大电流焊接时，若电弧电压过大，则金属飞溅增多，容易产生气孔；电压太低，则电弧太短，使焊缝成形不良。
3.3.对接头焊接：对接头和角接头焊接，根部间隙最大为2－3mm。
3.4对接和角接，焊缝条高不得超过3.3mm，并缓和过渡到母材面的平面。
4.焊缝表面要求
除角接接头外侧焊缝外，焊缝或单个焊道的凸度不得超过该焊缝或焊道实际表面宽度值的7﹪＋1.5mm，同时去除焊渣。
5.检查
5杂物。
二氧化碳气体保护焊焊丝直径选用表(mm)
母材厚度
≤4
>4
焊丝直径
0．5～1．2
1．O～1．6
焊接电流与电弧电压是关键的工艺参数。为了使焊缝成形良好、飞溅减少、减少焊接缺陷，电弧电压和焊接电流要相互匹配，通过改变送丝速度来调节焊接电流。飞溅最少时的典型工艺参数和生产所用的工艺参数范围详见表.
二氧化碳气体保护焊工艺参数
二氧化碳保护焊接规范和操作工艺作业指导书
二氧化碳气体保护焊用的CO 2气体，大部分为工业副产品，经过压缩成液态装瓶供应。在常温下标准瓶满瓶时，压力为5～7MPa(5 O～7 Okgf／cm2)。低于1 MPa(1 0个表压力)时，不能继续使用。焊接用的C02气体，一般技术标准规定的纯度为9 9％以上，使用时如果发现纯度偏低，应作提纯处理。
CO2气体保护焊工艺标准
CO2气体保护焊工艺标准1.说明1.1.本标准适用于一般低碳钢，普通低合金结构钢的CO2气体保护焊加工。
1.2.在图样、工艺指导卡无要求的情况下，可执行本标准的规定。
1.3.焊工必须经过二氧化碳气体保护焊理论学习和实际培训，经考核并取得相应合格证书，方可从事相应的焊接工作。
2.准备工作标准及工艺纪律2.1准备工作标准2.1.1 焊工应分为高级、中级、初级。
不同级别的焊工可从事不同产品的焊接，高级焊工可从事中级和初级焊工所从事的工作，中级焊工可从事初级焊工所从事的工作，低级的焊工不可从事高一级焊工的工作。
各级焊工所从事的工作范围见表1。
表12.1.2 操作者应熟悉设备结构、工作原理，并经过实际操作训练，对设备应设专人操作，设备的维护落实到操作者本人。
2.1.3 认真熟悉焊件的有关图样，清楚有关的焊接工艺指导卡，清楚焊接位置和技术要求，穿戴好劳动保护用品。
2.1.4 检查有关的焊接设备。
a)检查电源线有无破损。
b)检查地线接地是否可靠。
c)检查导电嘴是否良好。
d)检查送丝机构是否可靠。
e)检查二氧化碳气瓶送气系统（气瓶压力表、气带、预热器、气阀）是否安全可靠。
f)检查干燥剂是否应该更换。
2.1.5 按当日生产任务量准备好足够焊丝，焊丝装入焊丝盘轴之前，必须将焊丝上的油污、锈迹清除干净。
将焊丝插入焊丝插口处，用手动送丝将焊丝送到焊枪前端。
焊枪安装与丝径相吻合的导电嘴后，再拧紧喷嘴。
2.1.6 焊件在翻转和搬运过程要避免将装饰面碰伤，不能在钢件的非焊缝区引弧，焊接时要将施焊工件放稳，做到安全可靠，最好处于水平船型位置施焊。
2.1.7 认真检查焊缝坡口及装配间隙是否合乎图样要求。
认真检查焊件外装饰面是否有磕碰、划伤的地方，将情况及时反馈给质检员。
得到明确的指示后方可进行焊接。
2.1.8 检查焊口两边10～20mm范围内，是否有不允许存在的气割渣、铁锈、油污、定位焊处是否开焊。
2.1.9 单层焊接一般采用反极性（工件接负，焊枪接正），堆焊与补焊可采用正极性。
二氧化碳气体保护焊工艺
二氧化碳气体保护焊工艺CO2气体保护焊的主要焊接工艺参数有：焊丝直径、焊接电流、电弧电压、焊接速度、焊丝伸出长度、气体流量、电源极性、回路电感、装配间隙与坡口尺寸、喷嘴至焊件的距离等。
1.焊丝直径根据焊件厚度、焊接空间位置及生产率的要求选择。
薄板或中厚板的立、横、仰焊，1.6mm以下焊丝；平位置焊接中厚板时，1.2mm以上焊丝。
2.焊接电流根据焊件厚度、焊丝直径、焊接位置及熔滴过渡形式确定。
焊接电流越大，焊缝厚度、焊缝宽度及余高都相应增加。
通常直径在0.8～1.6mm的焊丝，在短路过渡时，焊接电流在50～230A之间选择。
细颗粒过渡时，焊接电流在250～500A之间选择。
焊丝直径与焊接电流的关系焊接电流/A焊丝直径/mm颗粒过渡短路过渡0.8 150～250 60～1601.2 200～300 100～1751.6 350～500 100～1802.4 500～750 150～2003.电弧电压电弧电压必须与焊接电流配合恰当，否则会影响焊缝成形及焊接过程的稳定性。
电弧电压随焊接电流的增加而增大。
在短路过渡时，电弧电压在16～24V之间选择。
细颗粒过渡时，对于直径在1.2～3.0mm的焊丝，电弧电压可在25～36V之间选择。
电弧电压的估算焊接电流在300A以下时：电弧电压（V）=0.04×焊接电流（A）+16± 1.5焊接电流在300A以上时：电弧电压（V）=0.04×焊接电流（A）+20± 2.04.焊接速度焊接速度与焊接电流适当配合才能得到良好焊缝成形。
在一定的焊丝直径、焊接电流和电弧电压条件下，焊速增加，焊缝宽度和焊缝厚度减小。
焊速过快时：气体保护效果差，可能出现气孔，甚至产生咬边、未熔合、未焊透等缺陷。
焊速过慢时：降低生产率，可能导致烧穿、焊接变形过大等缺陷。
一般CO2半自动焊的焊接速度在15～40m/h。
5.焊丝伸出长度取决于焊丝直径，一般约等于焊丝直径的10倍，且不超过15mm。
CO2保护焊焊接工艺标准
CO 2保护焊焊接工艺标准1. CO 2 保护焊焊接施工工艺标准 1.1 适用范围本工艺适用于钢结构制作与焊丝直径不超过 2mm 的 CO 2 保护焊焊接工艺。
工艺规定 了一般低碳钢、 普通 低合金高强度钢 手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求 的结构件 CO 2 保护焊均应按本工艺规定执行。
1.2 引用标准下列标准所包含的条文， 通过在本标准中引用而构成为本标准的条文。
本标准出版时， 所示版本均 为有效。
所有标准都会被修订， 使用本标准的各方应探讨使用下列标准最新版 本的可能性。
（1） 焊缝符号表示法 （ GB/T324-1988 ） ；（2） 气焊手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸(GB/T985-1988 )（3） 电工名词术语 电焊机 （ GB/T2900. 22-1985 ） ；（4） 焊接术语 （ GB/T337 5-1994 ） ；（5） 金属焊接及钎焊方法在图样上的表示代号( GB/T5185-1985 ) ；（6） 气体保护电弧用碳钢、 低合金钢焊丝(GB/T8110 -1995 ）； （7） 电弧焊机 通用技术条件 （ GB/T8118-1995 ）；（8） 弧焊机 (JB/T8748 -1998 MIG/MAG）；（9） 焊接用二氧化碳 （HG/T2537 -1993 ）。
1.3 术语焊接工艺 — —制造焊件所有有关的加工方法实施要求， 包括焊接准备、 材料选用、 焊接方法的选定、焊接参数、操作要求等。
坡口 ——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝 —— 焊接成具有一定间隔的焊缝。
塞焊缝 —— 两零件相叠， 其中一块开圆孔， 在圆孔中焊接两板所形成的焊缝， 只在孔内焊角 缝者。
焊缝厚度 —— 在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊 —— 手持焊具、焊枪或焊钳进行操作的焊接方法。
预热 —— 焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
二氧化碳气体保护焊焊接标准
5.焊接常见缺陷及各参数影响规律
5.1.CO2 焊进行 T 型接头焊时�防止缺陷措施�
缺陷情况
防止措施
焊缝形状不规则 1、 尽量减少电缆的弯曲 2、更换导电嘴 3、减小焊丝伸出长度
4、清理坡口面
5、防止磁偏吹
焊缝宽度过小 �凸形焊缝�
1、 提高电弧电压 2、选用较粗的焊丝 4、低焊接速度
3、加大横向摆幅
4.3.3 如果脚长要求较小�为 8~12 时�第二层焊二道即可�如果脚长为 12~14mm� 则第二层需焊三道。

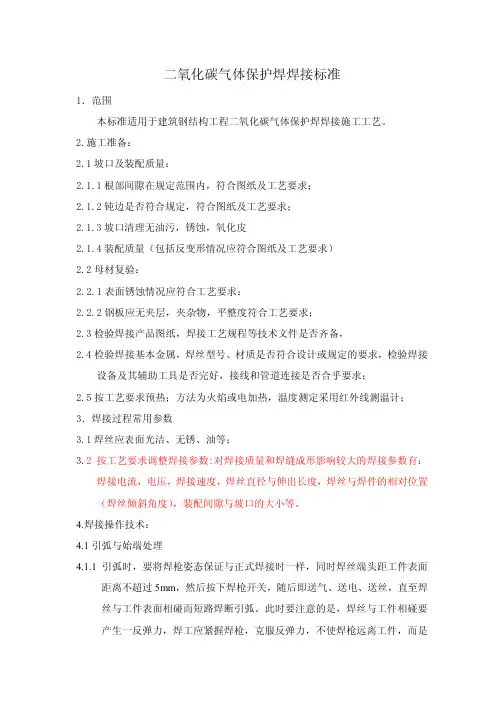

二氧化碳气体保护焊焊接标准
二氧化碳气体保护焊焊接标准1�范围本标准适用于建筑钢结构工程二氧化碳气体保护焊焊接施工工艺。
2.施工准备�2.1坡口及装配质量�2.1.1根部间隙在规定范围内�符合图纸及工艺要求�2.1.2钝边是否符合规定�符合图纸及工艺要求�2.1.3坡口清理无油污�锈蚀�氧化皮2.1.4装配质量�包括反变形情况应符合图纸及工艺要求�2.2母材复验�2.2.1表面锈蚀情况应符合工艺要求�2.2.2钢板应无夹层�夹杂物�平整度符合工艺要求�2.3检验焊接产品图纸�焊接工艺规程等技术文件是否齐备�2.4检验焊接基本金属�焊丝型号、材质是否符合设计或规定的要求�检验焊接设备及其辅助工具是否完好�接线和管道连接是否合乎要求�2.5按工艺要求预热�方法为火焰或电加热�温度测定采用红外线测温计�3�焊接过程常用参数3.1焊丝应表面光洁、无锈、油等�3.2按工艺要求调整焊接参数:对焊接质量和焊缝成形影响较大的焊接参数有�焊接电流�电压�焊接速度�焊丝直径与伸出长度�焊丝与焊件的相对位置�焊丝倾斜角度��装配间隙与坡口的大小等。
4.焊接操作技术�4.1引弧与始端处理4.1.1引弧时�要将焊枪姿态保证与正式焊接时一样�同时焊丝端头距工件表面距离不超过5m m�然后按下焊枪开关�随后即送气、送电、送丝�直至焊丝与工件表面相碰而短路焊断引弧。
此时要注意的是�焊丝与工件相碰要产生一反弹力�焊工应紧握焊枪�克服反弹力�不使焊枪远离工件�而是一直保持喷嘴到工件表面的恒定距离。
这是防止引弧端产生缺陷的关键。
4.1.2始端处理办法�1.采用引弧板2.倒退法或回头法引弧。
倒退法引弧就是在焊缝始端向前20m m左右处引弧后立即快速返回始点�然后开始向前焊接。
4.1.3收弧与火口处理�收弧时仍要保持焊枪喷嘴到工件表面的距离不变�而是释放焊枪开关。
即可停送丝、停电、停送气。
然后将焊枪移开工件。
收弧时要注意克服手弧焊工的习惯做法�就是将焊把向上抬起。
CO2保护焊焊接工艺标准[详]
![CO2保护焊焊接工艺标准[详]](https://img.taocdn.com/s3/m/acafcf2c6bec0975f565e2a2.png)
CO2保护焊焊接工艺标准1.CO2保护焊焊接施工工艺标准1.1适用围本工艺适用于钢结构制作与焊丝直径不超过2mm的CO2保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件CO2保护焊均应按本工艺规定执行。
1.2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
（1）焊缝符号表示法（GB/T324-1988）；（2）气焊手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸（GB/T985-1988）；（3）电工名词术语电焊机（GB/T2900. 22-1985）；（4）焊接术语（GB/T337 5-1994）；（5）金属焊接及钎焊方法在图样上的表示代号（GB/T5185-1985）；（6）气体保护电弧用碳钢、低合金钢焊丝（GB/T8110 -1995）；（7）电弧焊机通用技术条件（GB/T8118-1995）；（8）弧焊机（/T8748 -1998 MIG/MAG）；（9）焊接用二氧化碳（HG/T2537 -1993）。
1.3术语焊接工艺——制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
后热——焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
焊丝——焊丝是作为填充金属或同时作为导电用的金属丝焊接材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二氧化碳气体保护焊焊接工艺
适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。
第一节材料要求
1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。
如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。
1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。
焊丝含C量一般要求<0.11%。
其表面一般有镀铜等防锈措施。
目前我国常用的CO2气体保护焊焊丝是H08Mn2SiA，其化学成分见GB1300-77。
它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。
H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。
1.3CO2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。
当压力低于10个大气压时，不得继续使用。
1.4焊件坡口形式的选择
要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88）。
1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度L≥3(δ-δ1)。
第二节主要机具
第三节作业条件
3.1 焊接区应保持干燥、不得有油、锈和其它污物。
3.2 当焊接区风速过大而影响焊接质量时，应采用挡风装置。
对焊接现场进行有效防护后方可开始焊接。
3.3施焊前打开气瓶高压阀，将预热器打开，预热10—15分钟，预热后打开低压阀，调到所需气体流量后焊接。
3.4 直径不大于1.2mm时，二氧化碳气体流量一般为6—15L/min为宜。
当选用大电流焊时，焊速提高，室外焊及仰焊时，应采用较大气体流量。
3.5为保证焊接过程的稳定性，细丝导电嘴孔径一般不大于焊丝直径的0.1—0.25mm，粗丝焊导电嘴孔径一般应不大于焊丝直径的0.20—0.40mm。
送丝软管内的曲率半径不得小于150mm。
3.6 焊丝伸出长度以10倍焊丝直径为宜。
3.7焊前应对焊丝仔细清理，去除铁锈和油污等杂质。
3.8 施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。
当发现有不符合要求时，应修整合格后方可施焊。
焊接连接组装允许偏差值见表.3.1的规定。
表3.1 焊接连接组装允许偏差值
第四节操作工艺
4.1 焊丝直径的选择根据板厚的不同选择不同的直径，为减少杂含量，尽量选择直径较大的焊丝，见表4.1。
4.2 焊接电流和电弧电压的选择，见表4.2。
4.3 典型的短路过渡焊接工艺参数，见表4.3。
4.4 细颗粒过渡的电流下限值及电弧电压范围，见表4.4。
4.5 φ1.6焊丝CO2半自动焊常用工艺参数，如表4.5。
4.6 半自动焊时，焊速不超过0.5m/min。
4.7 二氧化碳气体保护焊必须采用直流反接。
4.8 重要焊缝要加引弧板，熄弧板，其材质和坡口形式应与焊件相同。
引弧和熄弧焊缝长度应大于或等于25mm。
引弧和熄弧板长度应大于或等于60mm。
引弧和熄弧板应采用气
割的方法切除，并修磨平整，不得用锤击落。
4.9 打底焊层高度不超过4mm，填充焊时焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5mm-2mm;盖面焊时焊接熔池边缘应超过坡口棱边0.5mm-1.5mm，防止咬边。
4.10 不应在焊缝以外的母材上打火引弧。
表4.1 焊丝直径的选择
表4.2 常用焊接电流和电弧电压的范围
注：最佳电弧电压有时只有1-2V之差，要仔细调整。
表4.3 不同直径焊丝典型的短路过渡焊接工艺参数
表4.4 不同直径焊丝细颗粒过渡的电流下限值及电弧电压范围
表4.5 φ1.6焊丝CO2半自动焊常用工艺参数
4.11 常用普通低合金结构钢施焊最低温度，可按表4.6选用。
4.12 对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质量部门检验合格后才能施焊。
4.13 焊接工艺参数示例
1）φ1.2焊丝CO2焊全熔透对接接头焊件的焊接工艺参数，见表4.7。
2）φ1.2焊丝CO2焊T型接头贴角焊焊件的焊接工艺参数，见表4.8。
表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
续表4.7 1 焊丝CO2焊全熔透对接接头焊件的焊接工艺参数
表4.8 1 焊丝CO2焊T型接头贴角焊焊件的焊接工艺参数
4.13其他因素对焊缝形状的影响
（1）引弧引弧前要求焊丝端头与焊件保持2－3mm的距离。
还要注意剪掉粗大的焊丝端头，因为球状端头的存在等于是加粗了焊丝直径，并且该球面端头覆盖了一层氧化膜，对引弧不利。
为清除未焊透、气孔等引弧的缺陷，对接焊应采用引弧板，或在距板材端部2－4mm处引弧，然后缓慢引向接缝的端头，待焊缝金属熔合后，再以正常焊接速度前进.
（2）熄弧一条焊缝焊完后，应注意将收尾处的弧坑填满。
如果收尾时立即断弧则会形成低于焊件表面的弧坑，过深的弧坑会使焊道收尾处的强度减弱，并且容易造成应力集中而产生裂纹。
（3）T型接头焊接时，易产生咬边、未焊透、焊缝下垂等现象。
为了防止这些缺陷，在操作时，除了正确执行焊接工艺参数，还要根据板厚和焊角尺寸
（4）焊角尺寸小于8mm5~8mm之间时，可采用斜圆圈形送丝法进行焊接。
（5）焊角尺寸在8~9mm时，焊缝可用两层两道焊，第一层用直线移动送丝法施焊，电流稍偏大，以保证熔深足够。
第二层，电流稍偏小，用斜圆圈形左焊法施焊。
焊角尺寸大于9mm时，可用多层多道焊。
无论是多层多道焊或是单层单道焊，在操作中使每层的焊角在该层中从头到尾一致，保证均匀美观，其起始端和收尾端的操作要领同前面所述。
/*。
