定时器产品使用说明书

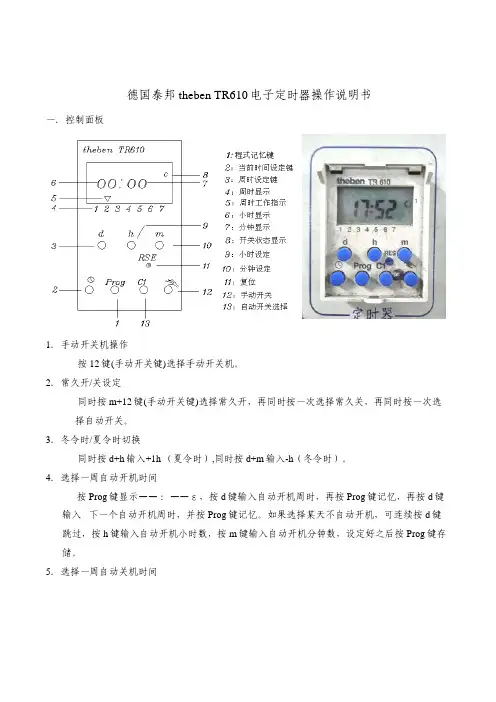

theben TR610定时器说明书
德国泰邦 theben TR610电子定时器操作说明书一．控制面板1．手动开关机操作按12键(手动开关键)选择手动开关机。
2．常久开/关设定同时按m+12键(手动开关键)选择常久开，再同时按一次选择常久关，再同时按一次选择自动开关。
3．冬令时/夏令时切换同时按d+h输入+1h （夏令时）,同时按d+m输入-h（冬令时）。
4．选择一周自动开机时间按Prog键显示——：——ε，按d键输入自动开机周时，再按Prog键记忆，再按d键输入下一个自动开机周时，并按Prog键记忆。
如果选择某天不自动开机，可连续按d键跳过，按h键输入自动开机小时数，按m键输入自动开机分钟数，设定好之后按Prog键存储。
5．选择一周自动关机时间按C1键显示——：——C，按d键输入自动开机周时，再按Prog键记忆，再按d键输入下一个自动关机周时，并按Prog键记忆。
如果选择某天不自动关机，可连续按d键跳过，按h键输入自动关机小时数，按m键输入自动关机分钟数，设定好之后按Prog键存储。
设定好自动关机时间之后按键2返回当前时间显示。
6．某天自动开关机时间设定按Prog键显示——：——ε，按h键输入自动开机小时数，按m键输入自动开机分钟数，设定好之后按Prog键存储; 按C1键显示——：——C，按h键输入自动开机小时数，按m键输入自动开机分钟数，设定好之后按Prog键存储。
同理设定下一次自动开关机时间。
连续按Prog键检查自动开关机时间的设定。
7．当前显示的开关机时间清除按Prog键调出自动开关机时间，同时按h+m键清除，再按键2返回。
8．清除所有的开关机时间同时按d+h+m键清除。
9．复位按钮（RES）为清除所有的程式记忆以及在存储器中记忆并显示现在的时间。
当按下RES按钮，显示dat1,按4次C1键显示NO，按Prog键显示——：——ε。
同时按2键和3键d，输入当前周时，同时按2键和9键h，输入当前小时，同时按2键和10键m，输入当前分钟，按Prog键返回到当前时间显示状态。

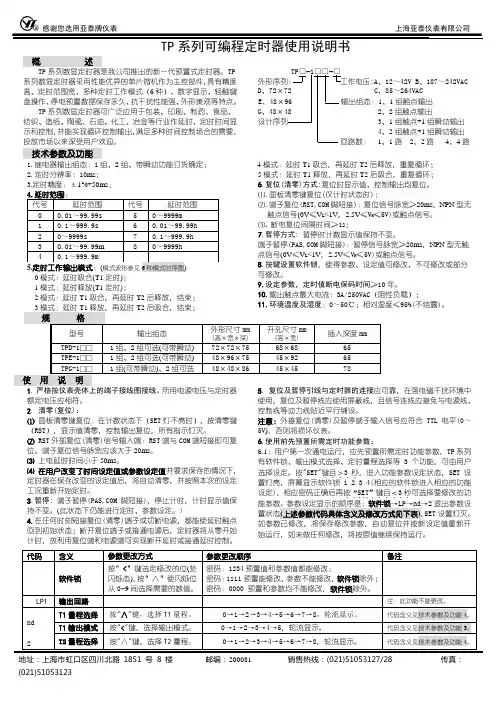

TP系列可编程定时器使用说明书
地址：上海市虹口区四川北路1851号8楼 邮编：200081 销售热线：(021)51053127/28 传真：(021)51053123TP 系列可编程定时器使用说明书概 述TP 系列数显定时器是我公司推出的新一代预置式定时器。
TP 系列数显定时器采用性能优异的单片微机作为主控部件，具有精度高、定时范围宽、多种定时工作模式（6种）、数字显示、轻触键盘操作、停电预置数据保存永久、抗干扰性能强、外形美观等特点。
TP 系列数显定时器可广泛应用于包装、印刷、制药、食品、纺织、造纸、陶瓷、石油、化工、冶金等行业作延时、定时时间显示和控制，并能实现循环控制输出，满足多种时间控制场合的需要，投放市场以来深受用户欢迎。
:A 、12～42V B 、187～242VAC D 、72×、85～264VAC E 、48×1、1组触点输出 G 、48×、2组触点输出3、1组触点+1组瞬动输出、2组触点+1组瞬动输出1、1路2、2路 4、4路技术参数及功能1.继电器输出组态：1组、2组、带瞬动功能订货确定；2.定时分辨率：10ms ；3.定时精度：±1%+50ms ； 1模式：延时释放(T1定时)；2模式：延时T1吸合，再延时T2后释放，结束； 4模式：延时T1吸合，再延时T2后释放，重复循环；5模式：延时T1释放，再延时T2后吸合，重复循环； 6.复位(清零)方式:复位时显示值、控制输出均复位。
⑴.面板清零键复位(仅计时状态时)；⑵.端子复位(RST,COM 脚短接)：复位信号脉宽≥20ms ，NPN 型无触点信号(0V ≤V L <1V ，2.5V ≤V H ≤5V)或触点信号。
⑶. 断电复位间隔时间≥1s ；7.暂停方式: 暂停时计数显示值保持不变。
端子暂停(PAS,COM 脚短接)：暂停信号脉宽≥20ms ，NPN 型无触点信号(0V ≤V L <1V ，2.5V ≤V H ≤5V)或触点信号。

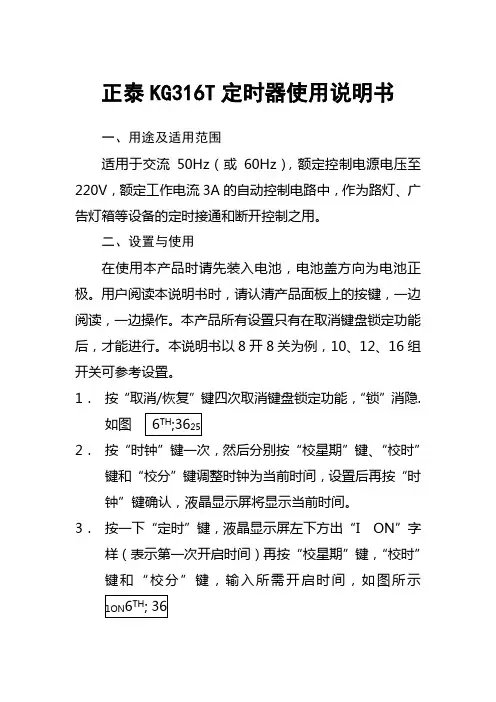

正泰KG316T定时器使用说明书
正泰KG316T定时器使用说明书一、用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。
二、设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。
用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。
本产品所有设置只有在取消键盘锁定功能后，才能进行。
本说明书以8开8关为例，10、12、16组开关可参考设置。
1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。
3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。
再按“校星期”键、“校时”键和“校分”键，输入所需关闭的时间，如图所示。
5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。
如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。
8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。
9．按动“自动/手动”键，可直接开、关电路。
要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。
三、注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。
定时器CX-TGK01【产品操作说明】
★操作实例
例：一台电热水器：要求星期一至星期五每天开启3次。第一次在每天上午6：15开启，至上午8：00关闭；第2次在11：00开启，至13：00关闭；第3次在17：30开启，至22：00关闭。
操作步骤：
（一）、编写程序前的准备：首先检查本机显示的日期（星期）和时钟是否为当前时间，如不符，按前法调整时钟和日期（星期）。
ZZ ---电源输出处于倒计时(延时关机)状态，最长时间为23小时59分，最短为1分钟。
C ---按此键后系统将清除所有储存的数据，系统恢复到初始状态。
★操作方法
(一)、校正星期和时间：按“模式”键将定时器工作状态设定为“关”，在此状态下左手按住“时钟”键不放，右手按“日期”键，将星期调整为当前日期，调整好日期(星期)后再按“时”和“分”键将时钟调整为当前的标准时间。
★ 使用方法：
在设定好全部开/关程序后，按“模式”键将定时器工作状态转换成“自动”，并通上电源，定时器将按照您的要求自动开启和关闭。
在设定好自动（定时）开关程序和工作状态后，为了防止其他人去误操作，可使用键盘锁定功能。
如要求定时器立即开启，可按“模式”键将工作状态转换为“开”，此时电源指示灯亮，表示已有电输出。
(五）、设定循环定时：按“模式”键将工作方式转换成“循环”，此时按“设定”，屏幕出现小灯炮标志，此时按时、分键，设定您需要的开启时间长度，再按设定键，出现一个打叉的小灯泡标志，同上设定关闭的时长。最大设定时间长度为23小时59分，最短为1分钟。设定完成后，按“时钟”键，本机退即进行循环开关。注意：如只设定了开启时间而不设定关闭时间，定时器只在执行了开启时间后关闭，不会执行循环。在设定完成后，不要再按“模式”键，否则设定的时间会消失。
电铃定时器使用说明书
电铃定时器使用说明书
我们可以用微电脑时控开关设置，电铃自动打铃器可以通过控制面板上的设置按钮来对他的打令的程序进行设定。
1、首先，按“取消/恢复”键，以此来解锁屏幕。
2、现在我们需要依次按“校时”“校分”“校星期”按钮，来分别校对小时，分钟和星期。
3、按“定时”按钮，用来设置开关机时间，以此类推，可以设置十几个。
4、我们需要按“自动/手动”按钮，并且将其调至“自动”，然后定时开关机。
6、接下来我们就已经完成微电脑时控开关时间设置了，然后需要按“取消/恢复”按钮来锁定屏幕就完成了。
TP系列可编程定时器使用说明书
地址：上海市虹口区四川北路1851号8楼 邮编：200081 销售热线：(021)51053127/28 传真：(021)51053123TP 系列可编程定时器使用说明书概 述TP 系列数显定时器是我公司推出的新一代预置式定时器。
TP 系列数显定时器采用性能优异的单片微机作为主控部件，具有精度高、定时范围宽、多种定时工作模式（6种）、数字显示、轻触键盘操作、停电预置数据保存永久、抗干扰性能强、外形美观等特点。
TP 系列数显定时器可广泛应用于包装、印刷、制药、食品、纺织、造纸、陶瓷、石油、化工、冶金等行业作延时、定时时间显示和控制，并能实现循环控制输出，满足多种时间控制场合的需要，投放市场以来深受用户欢迎。
:A 、12～42V B 、187～242VAC D 、72×、85～264VAC E 、48×1、1组触点输出 G 、48×、2组触点输出3、1组触点+1组瞬动输出、2组触点+1组瞬动输出1、1路2、2路 4、4路技术参数及功能1.继电器输出组态：1组、2组、带瞬动功能订货确定；2.定时分辨率：10ms ；3.定时精度：±1%+50ms ； 1模式：延时释放(T1定时)；2模式：延时T1吸合，再延时T2后释放，结束； 4模式：延时T1吸合，再延时T2后释放，重复循环；5模式：延时T1释放，再延时T2后吸合，重复循环； 6.复位(清零)方式:复位时显示值、控制输出均复位。
⑴.面板清零键复位(仅计时状态时)；⑵.端子复位(RST,COM 脚短接)：复位信号脉宽≥20ms ，NPN 型无触点信号(0V ≤V L <1V ，2.5V ≤V H ≤5V)或触点信号。
⑶. 断电复位间隔时间≥1s ；7.暂停方式: 暂停时计数显示值保持不变。
端子暂停(PAS,COM 脚短接)：暂停信号脉宽≥20ms ，NPN 型无触点信号(0V ≤V L <1V ，2.5V ≤V H ≤5V)或触点信号。
公牛牌电子式定时器说明书
型号：GN-D-1 20时间段循环周期7天规格：10A 250V 电子式定时器本产品可以在无人值守的情况下,自动周期性通断电源,控制电器设备的运行,可起到节能环保,降低成本,延长电器寿命的作用.使用范围1:在实行峰谷用电价差的地区,可使大功率电器在低价时段自动运行.型号：GN-D-1 20时间段循环周期7天规格：10A 250V 电子式定时器本产品可以在无人值守的情况下,自动周期性通断电源,控制电器设备的运行,可起到节能环保,降低成本,延长电器寿命的作用.使用范围1:在实行峰谷用电价差的地区,可使大功率电器在低价时段自动运行.2用于控制需要定时开,关的电器.比如热水器,空调,饮水机,电饭煲,广告照明灯等.3:用于控制通电时间长短.比如电动自行车电池,手机电池,蓄电池的充电.4:需频繁通断的用电场合.比如花圃,草坪的间歇喷灌,鱼缸的周期性增氧,过滤等键面分布:时钟键,设定键,模式键,清除键,星期键,小时键,分钟键,复位键,二.初始设置1.设置时间显示模式.(1)同时按住时间键和星期键可设定星期. 变化为:MO-TU-WE-TH-FR-SA-SU 按住不放,星期连续变化4次/秒.(2)同时按住时钟键和小时键可设定小时. 按住不放,小时连续变化4次/秒.(3)同时按住时钟键和分钟键可设定分钟. 按住不放,分钟连续变化4次/秒.(4)按住时钟键3秒,时钟显示增加1小时(夏令时显示),此时,显示屏上有"+1H"显示,再按住3秒恢复正常时间显示,"+1H"标志消失(夏令时取消)2.当前时间校准.(1)按住时间键不动;(2)同时再按小时键即可调整时间小时显示,点按每次增加一小时,长按可进行快速调整;(3)采用同样的方式可调整分钟和星期的显示3控制模式切换在时钟状态下连续按模式键,液晶显示屏的左边将循环显示AUTO OFF(自动关),ON(手动开),AUTO ON(自动开),OFF(手动关).三.定时开、关的设置1.按设定键，进入第1个时间段的通电时间设定闹钟：若二十秒内没有进行任何操作，定时器会自动恢复到时间校准状态。
KG316T定时器说明书
KG316T微电脑时控开关说明书一解锁（进入设定界面必须先解锁）按 4下“恢复/取消键”，进行解锁（显示屏左边的字母“a”消失即为解锁状态）二解锁后，可以对以下4点进行逐个设定，设定不分先后顺序1. 设定系统时间：a，设定系统的“时”。
按住“时钟”健不放，同时按下“校时”健，两个键按完后松开，再按“校时”进行24小时的数字切换，设定好准确的北京时间“时|”后，按“时钟”键完成设定。
b，设定系统的“分”。
按住“时钟”健不放，同时按下“校分”健，两个键按完后松开，再按“校分”进行0-59分的数字切换，设定好准确的北京时间“分|”后，按“时钟”键完成设定。
c，设定系统的“星期”。
按住“时钟”健不放，同时按下“校星期”健，两个键按完后松开，再按“校星期”进行星期一到星期天的切换，设定好当天的星期后，按“时钟”键完成设定。
2.设定定时器的开启和关闭时间，系统共有12个时间段可以调整，我们一般使用前面第一段，设定步骤如下：a 按一下“定时”键，出现 1 NO 00 ：00 提示，再按“校时”进行24小时的数字切换，设定“时”后，按“校分”进行“分”时设定，设定好自己需要送电的时后，按“时钟”键完成第一段开启的时间设定，进入1 OFF 00 ：00 界面备注： 1 NO 00 ：00 代表第一段时间开 1 OFF 00 ：00 代表第一段时间关b 完成第一段开的时间设定后，出现 1 OFF 00 ：00 提示框，再按“校时”进行24小时的数字切换，设定好“时”后，按“校分”进行“分”时调整，设定好自己需要断电的时后，按“时钟”键完成第一段断电的时间设定，只需要一个时间段的时候，以上设定完成后，按“时钟”结束设定，如要继续多时间断，按“定时”间继续设定，依次类推。
3. 星期定时设定有固定的休息日期时，可以选择某个星期的一天或者多天，让设备全天处于断电状态，设定步骤如下：按一下“定时”键，根据显示框上面的提示，按“校星期”进行切换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定时器产品使用说明书
定时设置：
1、先检查时钟是否与当前时间一致，如需重新校准，在按住“时钟”键的同时，分别按住“星期”、“小时”、“分钟”键，将时钟调到当前准确时间。
2、按一下“设定”键，显示屏左下方出现“1开”字样（表示第一次开启的时间）。
然后按“星期”调整本次设定的星期组合模式，再按“小时”、“分钟”键，输入所需开启的时间。
3、再按一下“设定”键，显示屏左下方出现“1关”字样（表示第一次关闭时间），再按“星期”、“小时”、“分钟”键，输入所需关闭的日期和时间。
4、继续按动“设定”键，显示屏左下方将依次显示“2开、2关、3开、3关……16开、16关”，参考步骤2、3设置以后各次开关时间。
设置完成后，按一下“时钟”键返回。
5、如果每天不需设置16组开关，则必须按“清除”键，将多余各组消除，使其显示屏上显示“—：—”图样（不是00：00）。
6、按“模式”键，可以变换工作模式。
总共有四种工作模式：A、液晶显示开（代表进入常开模式）；B、液晶显示关（代表进入常关模式）；C、由开进入自动（表示目前状态为开，等到下一组时间到后开始自动运行）；D、由关进入自动（表示目前状态为关，等到下一组定时时间到后开始自动运行）。
当出现以下情况时：
1、定时器没有根据设定的程序开启或关闭，请检查设置程序是否正确或重新调整。
2、定时器长时间不用，显示模糊时，请将定时器接通电源充足，10分钟后无显示，按“复位”键，2-3秒。
3、如以上步骤均不能排除问题，请与公司或经销商联系维修。
注意事项：
1、对于那些因定时开关出错而可能发生的生命相关事故或者对社会产生重大影响的设备（如医疗设备等），请不要使用定时开关。
2、对于那些因定时开关出错而发生重大财产损失的设备（大型加热器或冷库)，在使用本定时开关时，请务必是特性和性能的数值有足够的余量，并采取二重电路等安全对策。
3、请勿自行修理、分解或改造。
4、接通电源后请勿接触端子部分。
本开关工作在无潮湿、腐蚀及高金属含量气体环境中。
请勿沾染油或水。
