关于DSP开发的基础知识
第四章 DSP开发环境
CCS简介 简功能： 包含如下基本功能
1．可视化代码编辑界面。可编写C、汇编、.H文件、.cmd文件等。 可视化代码编辑界面。可编写C 汇编、.H文件、.cmd文件等。 文件 文件等 集成代码生成工具。如汇编器、 编译器、链接器等。 2．集成代码生成工具。如汇编器、C编译器、链接器等。 基本调试工具。跟踪、查看程序执行、存储器、寄存器等。 3．基本调试工具。跟踪、查看程序执行、存储器、寄存器等。 断点工具。 4．断点工具。 探针工具。用于算法仿真、数据监视等。 5．探针工具。用于算法仿真、数据监视等。 分析工具。评估代码执行的时钟数。 6．分析工具。评估代码执行的时钟数。 数据的图形显示工具。如绘制时域/频域波形、眼图、星座图等。 7．数据的图形显示工具。如绘制时域/频域波形、眼图、星座图等。 GEL工具 用户可以自行修改控制面板、菜单，方便直观修改变量，配置参数等。 工具。 8．GEL工具。用户可以自行修改控制面板、菜单，方便直观修改变量，配置参数等。 支持RTDX 实时数据交换）技术。可以在不中断系统运行的情况下，实现DSP RTDX（ DSP与其 9．支持RTDX（实时数据交换）技术。可以在不中断系统运行的情况下，实现DSP与其 他应用程序的数据交换。 他应用程序的数据交换。 10．开放式Plug in技术 支持第三方的ActiveX插件（ Plug- 技术， ActiveX插件 10．开放式Plug-in技术，支持第三方的ActiveX插件（一种支持软件组件网络交互的 工具），支持包括软仿真在内的各种仿真器（只需安装驱动）。 ），支持包括软仿真在内的各种仿真器 工具），支持包括软仿真在内的各种仿真器（只需安装驱动）。 11．提供DSP/BIOS工具。增强了对代码的实时分析、运行调度、资源管理的能力，减 11．提供DSP/BIOS工具。增强了对代码的实时分析、运行调度、资源管理的能力， DSP/BIOS工具 少了用户对硬件熟悉程度的依赖。 少了用户对硬件熟悉程度的依赖。 12．支持多DSP调试。 DSP调试 12．支持多DSP调试。
dsp知识点总结
dsp知识点总结一、DSP基础知识1. 信号的概念信号是指用来传输信息的载体，它可以是声音、图像、视频、数据等各种形式。
信号可以分为模拟信号和数字信号两种形式。
在DSP中，我们主要研究数字信号的处理方法。
2. 采样和量化采样是指将连续的模拟信号转换为离散的数字信号的过程。
量化是指将信号的幅度离散化为一系列离散的取值。
采样和量化是数字信号处理的基础，它们决定了数字信号的质量和准确度。
3. 傅里叶变换傅里叶变换是一种将时域信号转换为频域信号的方法，它可以将信号的频率分量分解出来，从而可以对信号进行频域分析和处理。
傅里叶变换在DSP中有着广泛的应用，比如滤波器设计、频谱分析等。
4. 信号处理系统信号处理系统是指用来处理信号的系统，它包括信号采集、滤波、变换、编解码、存储等各种功能。
DSP技术主要用于设计和实现各种类型的信号处理系统。
二、数字滤波技术1. FIR滤波器FIR滤波器是一种具有有限长冲激响应的滤波器，它的特点是结构简单、稳定性好、易于设计。
FIR滤波器在数字信号处理中有着广泛的应用，比如音频处理、图像处理等。
2. IIR滤波器IIR滤波器是一种具有无限长冲激响应的滤波器，它的特点是频率选择性好、相位延迟小。
IIR滤波器在数字信号处理中也有着重要的应用，比如通信系统、控制系统等。
3. 数字滤波器设计数字滤波器的设计是数字信号处理的重要内容之一，它包括频域设计、时域设计、优化设计等各种方法。
数字滤波器设计的目标是满足给定的频率响应要求，并且具有良好的稳定性和性能。
4. 自适应滤波自适应滤波是指根据输入信号的特性自动调整滤波器参数的一种方法，它可以有效地抑制噪声、增强信号等。
自适应滤波在通信系统、雷达系统等领域有着重要的应用。
三、数字信号处理技术1. 数字信号处理器数字信号处理器（DSP）是一种专门用于数字信号处理的特定硬件，它具有高速运算、低功耗、灵活性好等特点。
DSP广泛应用于通信、音频、图像等领域，是数字信号处理技术的核心。
DSP_入门教程
DSP_入门教程DSP（Digital Signal Processing）是数字信号处理的缩写，它是利用数字技术对信号进行处理的一种方法。
在现代工程中，DSP技术广泛应用于各种领域，如音频处理、图像处理、通信系统等。
下面将为大家介绍DSP的基本概念和入门教程。
首先，我们来了解一下什么是数字信号处理（DSP）。
数字信号是指连续信号经过采样和量化处理后得到的离散数值序列，而数字信号处理就是在这个离散序列上进行一系列数学运算和算法处理的过程。
DSP可以通过数字滤波、傅里叶变换、时域分析等方法对信号进行处理，使其具备滤波、降噪、压缩等功能。
要学习DSP，首先需要了解一些基本概念。
首先是采样和量化。
采样是指将连续信号在时间上进行离散化，即以一定的时间间隔对信号进行观测，得到一系列的采样值。
量化是指将采样得到的连续幅度值转换为离散幅度值的过程。
采样和量化是将连续信号转换为离散信号的关键步骤。
接下来是数字滤波。
数字滤波是指在离散时域或频域上进行滤波操作。
常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。
数字滤波可以用于信号去噪、提取感兴趣的频率成分、改善信号质量等。
另外，我们还需要了解一些基本的数学运算和算法。
傅里叶变换是一种重要的信号处理方法，可以将时域信号转换为频域信号，从而分析信号的频谱特性。
在DSP中，快速傅里叶变换（FFT）是一种常用的算法，可用于高效计算傅里叶变换。
此外，数字信号处理还涉及到一些常见的算法，如卷积、相关、自相关、互相关等。
这些算法可以用于信号的滤波、特征提取、模式识别等任务。
要学习DSP，可以首先通过学习相关的数学知识打好基础。
掌握离散数学、线性代数、复变函数等基本概念，对于理解和应用DSP技术非常重要。
其次，可以学习一些基本的DSP算法和工具。
如学习使用MATLAB软件进行信号处理，掌握常用的DSP函数和工具箱，进行信号的滤波、频谱分析等操作。
另外，可以学习一些经典的DSP案例和应用。
Chapter 1-2 基础
5
主要内容
1.1 数字化的发展
1.2 DSP芯片技术的特点
56600 56600
Data ROM 20k x 16 PROM 48K x 24
一、数字化对社会和人类的影响
二、DSP的应用举例
三、DSP的市场前景 四、DSP开发工具
43
一、数字化对社会和人类的影响
1. 程控交换机 2. 移动通信系统 3. 手机已不仅仅是通话的工具 4. 数字照相机 5. 高清晰度电视（ 7. 电视台和电台的数字设备 8. 家庭影院
最初
记录
脱机 非实时
12
2.快速傅立叶变换算法（FFT）是数 字信号处理发展史上的一个重要里程碑
现代数字处理 （ Cooley-Tukey 1965年提出FFT ） 将傅立叶变换的时间缩短了几个数量级
指出了数字信号处理快速算法发展方向 为实时处理带来了希望
13
3. DSP统治未来成为必然
大规模集成电路 快速高效算法 实际工作的需要
DSP实验教程 ——基于TMS320C5416 DSK
1
本书框架结构
• 第一章
• 第二章 • 第三章 • 第四章 • 第五章 • 第六章 • 第七章
DSP概述
TMS320C5416结构及其开发环境 DSP软件开发详解 DSP算法实现——FIR DSP算法实现——FFT 外设、中断和DSK DSP系统设计
地址总线
U
DSP各种知识点总结
1 DSP芯片的特点：（1）.哈佛结构（程序空间和数据空间分开）（2）.多总线结构.（3）流水线结构（取指、译码、译码、寻址、读数、执行）（4）多处理单元. （5）特殊的DSP指令（6）.指令周期短. （7）运算精度高.（8）硬件配置强.（9）DSP最重要的特点：特殊的内部结构、强大的信息处理能力及较高的运行速度。
2 三类TMS320：（1）TMS320C2000适用于控制领域（2）TMS320C5000应用于通信领域（3）TMS320C6000应用于图像处理3 DSP总线结构：C54x片内有8条16位主总线：4条程序/数据总线和4条对应的地址总线。
1条程序总线（PB)：传送自程序储存器的指令代码和立即操作数。
3条数据总线（CB、DB、EB）：CB和EB传送从数据存储器读出的操作数；EB传送写到存储器中的数据。
4条地址总线（PAB、CAB、DAB、EAB）传送相应指令所需要的代码4存储器的分类：64k字的程序存储空间、64K字的数据存储空间和64K字的I/O空间（执行4次存储器操作、1次取指、2次读操作数和一次写操作数。
5存储器空间分配片内存储器的形式有DARAM、SARAM、ROM 。
RAM安排到数据存储空间、ROM构成程序存储空间。
（1）程序空间：MP/MC=1 40000H~FFFFH 片外MP/MC=0 4000H~EDDDH 片外FF00H~FFFFH 片内OVL Y=1 0000H~007FH 保留0080H~007FH 片内OVL Y=0 0000H~3FFFH片外（2）数据空间：DROM=1 F000H~F3FFH 只读空间FF00H~FFFH保留DROM=0 F000H~FEFFH 片外6数据寻址方式（1）立即寻址（2）绝对寻址<两位>(3)累加器寻址（4）直接寻址@<包换数据存储器地址的低7位>优点：每条指令只需一个字（5）间接寻址*按照存放某个辅助寄存器中的16位地址寻址的AR0~AR7（7）储存器映像寄存器寻址（8）堆栈寻址7寻址缩写语Smem：16位单寻址操作数Xmem Ymem 16位双dmad pmad PA16位立即数（0-65535）scr源累加器dst目的累加器lk 16位长立即数8状态寄存器ST0 15~13ARP辅助寄存器指针12TC测试标志位11C进位位10累积起A 的一出标志位OV A 9OVB 8~0DP数据存储器页指针9状态寄存器ST1 CPL：直接寻址编辑方式INTM =0开放全部可屏蔽中断=1关闭C16 双16位算数运算方式10定点DSP 浮点DSP：定点DSP能直接进行浮点运算，一次完成是用硬件完成的，而浮点需要程序辅助。
dsp芯片的原理与开发应用

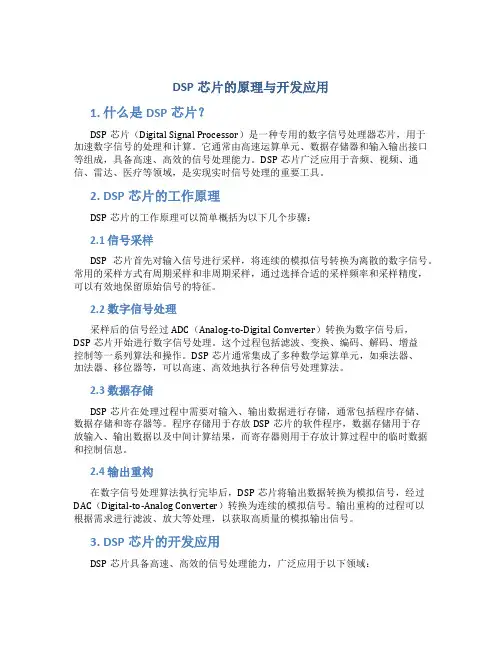

DSP芯片的原理与开发应用1. 什么是DSP芯片？DSP芯片（Digital Signal Processor）是一种专用的数字信号处理器芯片，用于加速数字信号的处理和计算。
它通常由高速运算单元、数据存储器和输入输出接口等组成，具备高速、高效的信号处理能力。
DSP芯片广泛应用于音频、视频、通信、雷达、医疗等领域，是实现实时信号处理的重要工具。
2. DSP芯片的工作原理DSP芯片的工作原理可以简单概括为以下几个步骤：2.1 信号采样DSP芯片首先对输入信号进行采样，将连续的模拟信号转换为离散的数字信号。
常用的采样方式有周期采样和非周期采样，通过选择合适的采样频率和采样精度，可以有效地保留原始信号的特征。
2.2 数字信号处理采样后的信号经过ADC（Analog-to-Digital Converter）转换为数字信号后，DSP芯片开始进行数字信号处理。
这个过程包括滤波、变换、编码、解码、增益控制等一系列算法和操作。
DSP芯片通常集成了多种数学运算单元，如乘法器、加法器、移位器等，可以高速、高效地执行各种信号处理算法。
2.3 数据存储DSP芯片在处理过程中需要对输入、输出数据进行存储，通常包括程序存储、数据存储和寄存器等。
程序存储用于存放DSP芯片的软件程序，数据存储用于存放输入、输出数据以及中间计算结果，而寄存器则用于存放计算过程中的临时数据和控制信息。
2.4 输出重构在数字信号处理算法执行完毕后，DSP芯片将输出数据转换为模拟信号，经过DAC（Digital-to-Analog Converter）转换为连续的模拟信号。
输出重构的过程可以根据需求进行滤波、放大等处理，以获取高质量的模拟输出信号。
3. DSP芯片的开发应用DSP芯片具备高速、高效的信号处理能力，广泛应用于以下领域：3.1 通信领域DSP芯片在通信系统中广泛应用，如无线通信、移动通信和光纤通信等。
它可以处理无线信号的调频解调、调制解调、信号压缩和解码，实现高质量的音频和视频通信。
DSP入门教程
DSP入门教程DSP(Digital Signal Processing，数字信号处理)是一门与数字信号进行各种处理的技术与领域。
在现代科技的发展中，DSP扮演着非常重要的角色，它在通信、图像处理、音频处理、雷达系统等各个领域都有广泛的应用。
本文将为大家介绍DSP的基本概念和入门知识，并推荐一些经典的学习教材。
首先，DSP的基本原理是将信号转换为数字形式，然后利用计算机算法对数字信号进行处理。
数字信号是连续时间信号的离散化，可以通过采样和量化将连续时间信号转换为数字形式。
然后，通过各种算法对数字信号进行滤波、变换、压缩等处理，最后再将数字信号转换为模拟信号输出。
为了更好地理解DSP的原理和算法，有一些经典的教材是非常推荐的。
以下是一些经典的DSP学习教材：1.《数字信号处理（第四版）》这本教材是DSP领域里的权威之作，被广泛认为是DSP的入门经典。
书中介绍了数字信号处理的基本概念和原理，并涵盖了滤波、变换、解调等常见的DSP算法。
2.《信号与系统：连续与离散时间的综合》这本书是DSP的前身，信号与系统的经典教材之一、书中介绍了连续时间信号和离散时间信号的基本概念和特性，以及各种信号处理方法与算法。
3.《数字信号处理：实用解决方案》这本书是一本非常实践的DSP教材，通俗易懂地介绍了数字信号处理的基本理论和应用。
书中还提供了大量的MATLAB实验和示例代码，非常适合初学者上手和实践。
4.《数字信号处理和滤波》这本书介绍了数字信号处理和滤波的基本概念和原理，并通过实验和示例演示了各种滤波方法的应用。
书中的内容结构清晰，适合初学者系统地学习和理解DSP。
此外，如果你喜欢在线学习，一些在线学习平台也提供了优质的DSP 课程，如Coursera、edX、Udemy等。
这些平台上的DSP课程涵盖了从入门到高级的知识内容，配有视频讲解和练习项目，非常适合自学和深入学习。
总结起来，DSP是一门应用广泛的技术与领域，学习DSP需要掌握信号采样与量化、滤波、变换等基本概念和算法。
DSP初学者入门教程从零学DSPC5000C2000C6000OMAP
DSP初学者入门教程从零学DSPC5000C2000C6000OMAPDSP入门教程1、TI DSP的选型主要考虑处理速度、功耗、程序存储器和数据存储器的容量、片内的资源，如定时器的数量、I/O口数量、中断数量、DMA通道数等。
DSP的主要供应商有TI，ADI，Motorola,Lucent 和Zilog等，其中TI占有最大的市场份额。
TI公司现在主推四大系列DSP1）C5000系列（定点、低功耗）：C54X，C54XX，C55X相比其它系列的主要特点是低功耗，所以最适合个人与便携式上网以及无线通信应用，如手机、PDA、GPS等应用。
处理速度在80MIPS--400MIPS之间。
C54XX和C55XX一般只具有McBSP同步串口、HPI 并行接口、定时器、DMA等外设。
值得注意的是C55XX提供了EMIF 外部存储器扩展接口，可以直接使用SDRAM，而C54XX则不能直接使用。
两个系列的数字IO都只有两条。
2）C2000系列（定点、控制器）：C20X，F20X，F24X，F24XX，C28x该系芯片具有大量外设资源，如：A/D、定时器、各种串口（同步和异步），W ATCHDOG、CAN总线/PWM发生器、数字IO脚等。
是针对控制应用最佳化的DSP，在TI所有的DSP中，只有C2000有FLASH，也只有该系列有异步串口可以和PC的UART相连。
3）C6000系列：C62XX，C67XX，C64X该系列以高性能著称，最适合宽带网络和数字影像应用。
32bit，其中：C62XX和C64X是定点系列，C67XX是浮点系列。
该系列提供EMIF 扩展存储器接口。
该系列只提供BGA封装，只能制作多层PCB。
且功耗较大。
同为浮点系列的C3X中的VC33现在虽非主流产品，但也仍在广泛使用，但其速度较低，最高在150MIPS。
4）OMAP系列：OMAP处理器集成ARM的命令及控制功能，另外还提供DSP的低功耗其他系列的DSP曾经有过风光，但现在都非TI主推产品了，除了C3X系列外，其他基本处于淘汰阶段，如：C3X的浮点系列：C30，C31，C32C2X和C5X系列：C20，C25，C50每个系列的DSP都有其主要应用领域.2、设计中如何得到技术参考资料以及如何得到相关源码原则是碰到问题就去/doc/cb15462718.html 1）在TI网站的搜索中用keyword搜索资料，主要要注意的就是Application Notes，user guides 比如不知道怎样进行VC5402的McBSP编程，搜McBSP和VC5402如果不知道如何设计VC5402和TLV320AIC23的接口以及编程，搜TLV320AIC23和VC5402;这样可以搜到一堆的资料，这些资料一般均有PDF文档说明和相应的源程序包提供，download后做少许改动即可2）版上发问hellodsp 欢迎每一位有需要的提问者3）google搜4）再不济，找技术支持，碰运气了3、如何看待TI DSP庞杂的技术文档新手进行DSP开发学习之时，常常感觉技术文档太多，哪本都有用，哪本都想看，无从下手。
