pcm编译码实验报告PCM 编译码实验报告一、实验目的1、掌握脉冲编码调制（PCM）的基本原理。
2、熟悉 PCM 编译码系统的构成及工作过程。
3、观察和分析 PCM 编译码过程中的信号波形，理解量化和编码的概念。
二、实验原理PCM 是一种将模拟信号变换成数字信号的编码方式。
其基本原理是对模拟信号进行周期性采样，然后将每个采样值进行量化，并将量化后的数值用二进制编码表示。
采样过程遵循奈奎斯特采样定理，即采样频率应大于模拟信号最高频率的两倍，以保证能够从采样后的信号中无失真地恢复出原始模拟信号。
量化是将采样值在幅度上进行离散化，分为若干个量化级。
量化级的数量决定了量化误差的大小。
编码则是将量化后的数值用二进制代码表示。
常见的编码方式有自然二进制编码、折叠二进制编码等。
在 PCM 编译码系统中，发送端完成采样、量化和编码的过程，将模拟信号转换为数字信号进行传输；接收端则进行相反的过程，即解码、反量化和重建模拟信号。
三、实验仪器与设备1、通信原理实验箱2、示波器3、信号源四、实验内容与步骤1、连接实验设备将通信原理实验箱接通电源。
用信号线将信号源与实验箱的输入端口连接，将实验箱的输出端口与示波器连接。
2、产生模拟信号设置信号源，产生频率为 1kHz、幅度为 2V 的正弦波模拟信号。
3、观察采样过程调节实验箱上的采样频率旋钮，分别设置为不同的值，观察示波器上的采样点。
4、量化与编码观察实验箱上的量化和编码模块，了解量化级的设置和编码方式。
5、传输与接收发送端将编码后的数字信号传输给接收端。
观察接收端解码、反量化后的模拟信号。
6、改变输入信号参数改变模拟信号的频率和幅度，重复上述实验步骤，观察 PCM 编译码的效果。
五、实验结果与分析1、采样频率对信号的影响当采样频率低于奈奎斯特频率时，示波器上的信号出现失真，无法准确还原原始模拟信号。
当采样频率高于奈奎斯特频率时，信号能够较好地还原，随着采样频率的增加，还原效果更加理想。
PCM编译码实验

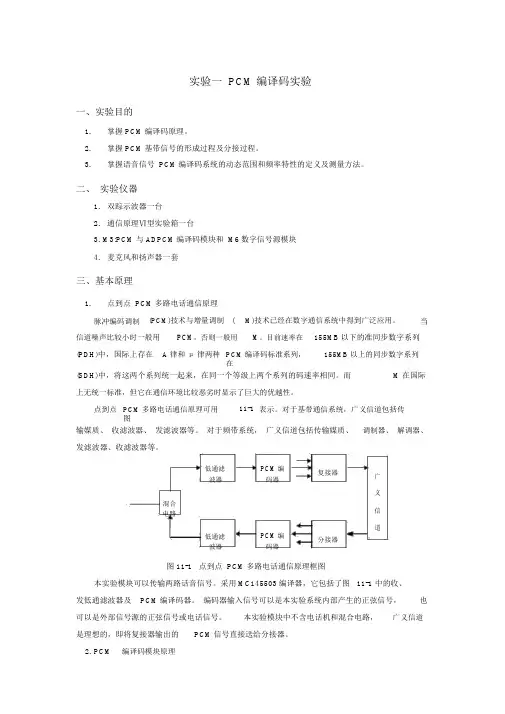

实验一 PCM 编译码实验一、实验目的1.掌握 PCM编译码原理。
2.掌握 PCM基带信号的形成过程及分接过程。
3.掌握语音信号 PCM编译码系统的动态范围和频率特性的定义及测量方法。
二、实验仪器1.双踪示波器一台2.通信原理Ⅵ型实验箱一台3.M3:PCM 与 ADPCM编译码模块和 M6数字信号源模块4.麦克风和扬声器一套三、基本原理1.点到点 PCM多路电话通信原理脉冲编码调制(PCM)技术与增量调制(M)技术已经在数字通信系统中得到广泛应用。
当信道噪声比较小时一般用PCM，否则一般用M。
目前速率在155MB以下的准同步数字系列(PDH)中，国际上存在 A 律和μ律两种PCM编译码标准系列，在155MB以上的同步数字系列(SDH)中，将这两个系列统一起来，在同一个等级上两个系列的码速率相同。
而M 在国际上无统一标准，但它在通信环境比较恶劣时显示了巨大的优越性。
点到点PCM多路电话通信原理可用图11-1表示。
对于基带通信系统，广义信道包括传输媒质、收滤波器、发滤波器等。
对于频带系统，广义信道包括传输媒质、调制器、解调器、发滤波器、收滤波器等。
低通滤PCM 编复接器广波器码器义混合信电路低通滤PCM 编道分接器波器码器图 11-1 点到点 PCM多路电话通信原理框图本实验模块可以传输两路话音信号。
采用MC145503编译器，它包括了图 11-1 中的收、发低通滤波器及PCM编译码器。
编码器输入信号可以是本实验系统内部产生的正弦信号，也可以是外部信号源的正弦信号或电话信号。
本实验模块中不含电话机和混合电路，广义信道是理想的，即将复接器输出的PCM信号直接送给分接器。
2. PCM编译码模块原理本模块的原理方框图及电路图如图11-2 及图 11-3 所示。
图11-2 PCM 编译码原理方框图该模块上有以下测试点和输入点：BS PCM基群时钟信号 ( 位同步信号 ) 测试点SL0PCM基群第 0 个时隙同步信号SLA信号 A 的抽样信号及时隙同步信号测试点SLB信号 B 的抽样信号及时隙同步信号测试点SRB信号 B 译码输出信号测试点STA输入到编码器 A的信号测试点SRA信号 A 译码输出信号测试点STB输入到编码器 B的信号测试点PCM_OUT PCM基群信号输出点PCM_IN PCM 基群信号输入点PCM A OUT信号 A 编码结果输出点（不经过复接器）PCM B OUT信号 B 编码结果输出点（不经过复接器）PCM A IN信号 A 编码结果输入点（不经过复接器）PCM B IN信号 B 编码结果输入点（不经过复接器）本模块上有S2 这个拨码开关，用来选择 SLB 信号为时隙同步信号SL1、SL3、SL5、SL6中的任一个。
pcm编译码器实验报告
pcm编译码器实验报告PCM编码器实验报告摘要：本实验旨在通过使用PCM编码器来对模拟信号进行数字化编码，以便在数字通信系统中进行传输和处理。
实验结果表明，PCM编码器能够有效地将模拟信号转换为数字信号，并且在一定程度上保持了信号的原始信息。
本实验为数字通信系统的设计和优化提供了重要的参考和实践基础。
引言：随着数字通信技术的不断发展，PCM编码器作为一种重要的数字信号处理技术，被广泛应用于语音通信、数据传输、音频存储等领域。
PCM编码器能够将模拟信号转换为数字信号，从而实现信号的数字化处理和传输。
本实验旨在通过对PCM编码器的实验研究，探讨其在数字通信系统中的应用和性能表现。
实验目的：1. 了解PCM编码器的基本原理和工作过程；2. 掌握PCM编码器的实验操作方法；3. 分析PCM编码器在数字通信系统中的应用和性能特点。
实验原理：PCM编码器是一种基于脉冲编码调制（PCM）原理的数字信号处理设备，其工作原理是将模拟信号进行采样、量化和编码，最终输出数字信号。
在PCM编码器中，采样率和量化位数是影响编码质量的重要参数，采样率越高、量化位数越大，编码精度越高。
实验过程：1. 连接实验设备，调试参数；2. 输入模拟信号，观察编码输出；3. 调整采样率和量化位数，比较编码效果；4. 记录实验数据，分析结果。
实验结果：通过实验观察和数据分析，我们发现在一定范围内，增加采样率和量化位数可以提高PCM编码器的编码精度，但是也会增加系统的复杂度和成本。
另外，我们还发现在一定程度上，PCM编码器能够有效地保持原始信号的信息，但是在高频信号和动态范围较大的信号上，编码效果会有所下降。
结论：本实验通过对PCM编码器的实验研究，深入理解了其工作原理和性能特点，为数字通信系统的设计和优化提供了重要的参考。
未来的研究方向包括进一步优化编码器的算法和结构，提高编码精度和系统性能。
同时，还可以探索PCM编码器在不同应用场景下的性能表现，为其在实际工程中的应用提供更多的参考和指导。
PCM编译码实验

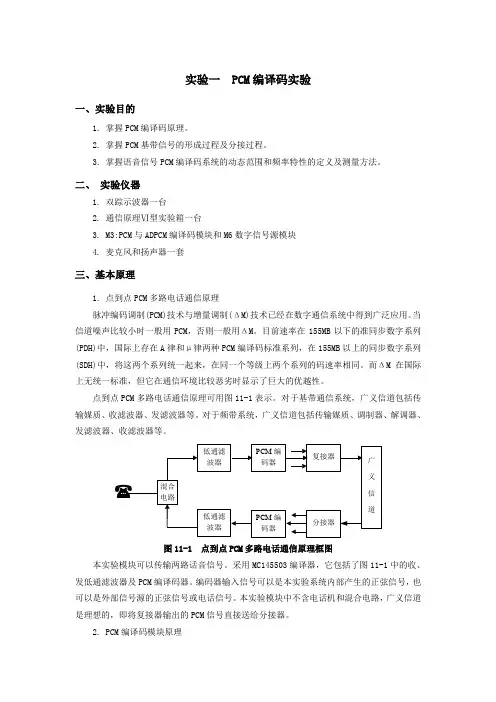

实验一 PCM编译码实验一、实验目的1. 掌握PCM编译码原理。
2. 掌握PCM基带信号的形成过程及分接过程。
3. 掌握语音信号PCM编译码系统的动态范围和频率特性的定义及测量方法。
二、实验仪器1. 双踪示波器一台2. 通信原理Ⅵ型实验箱一台3. M3:PCM与ADPCM编译码模块和M6数字信号源模块4. 麦克风和扬声器一套三、基本原理1. 点到点PCM多路电话通信原理脉冲编码调制(PCM)技术与增量调制(ΔM)技术已经在数字通信系统中得到广泛应用。
当信道噪声比较小时一般用PCM，否则一般用ΔM。
目前速率在155MB以下的准同步数字系列(PDH)中，国际上存在A律和μ律两种PCM编译码标准系列，在155MB以上的同步数字系列(SDH)中，将这两个系列统一起来，在同一个等级上两个系列的码速率相同。
而ΔM在国际上无统一标准，但它在通信环境比较恶劣时显示了巨大的优越性。
点到点PCM多路电话通信原理可用图11-1表示。
对于基带通信系统，广义信道包括传输媒质、收滤波器、发滤波器等。
对于频带系统，广义信道包括传输媒质、调制器、解调器、发滤波器、收滤波器等。
图11-1 点到点PCM多路电话通信原理框图本实验模块可以传输两路话音信号。
采用MC145503编译器，它包括了图11-1中的收、发低通滤波器及PCM编译码器。
编码器输入信号可以是本实验系统内部产生的正弦信号，也可以是外部信号源的正弦信号或电话信号。
本实验模块中不含电话机和混合电路，广义信道是理想的，即将复接器输出的PCM信号直接送给分接器。
2. PCM编译码模块原理本模块的原理方框图及电路图如图11-2及图11-3所示。
图11-2 PCM编译码原理方框图该模块上有以下测试点和输入点：∙ BS PCM基群时钟信号(位同步信号)测试点∙ SL0 PCM基群第0个时隙同步信号∙ SLA 信号A的抽样信号及时隙同步信号测试点∙ SLB 信号B的抽样信号及时隙同步信号测试点∙ SRB 信号B译码输出信号测试点∙ STA 输入到编码器A的信号测试点∙ SRA 信号A译码输出信号测试点∙ STB 输入到编码器B的信号测试点∙ PCM_OUT PCM基群信号输出点∙ PCM_IN PCM基群信号输入点∙ PCM A OUT 信号A编码结果输出点（不经过复接器）∙ PCM B OUT 信号B编码结果输出点（不经过复接器）∙ PCM A IN 信号A编码结果输入点（不经过复接器）∙ PCM B IN 信号B编码结果输入点（不经过复接器）本模块上有S2这个拨码开关，用来选择SLB信号为时隙同步信号SL1、SL3、SL5、SL6中的任一个。
pcm编译码器实验报告

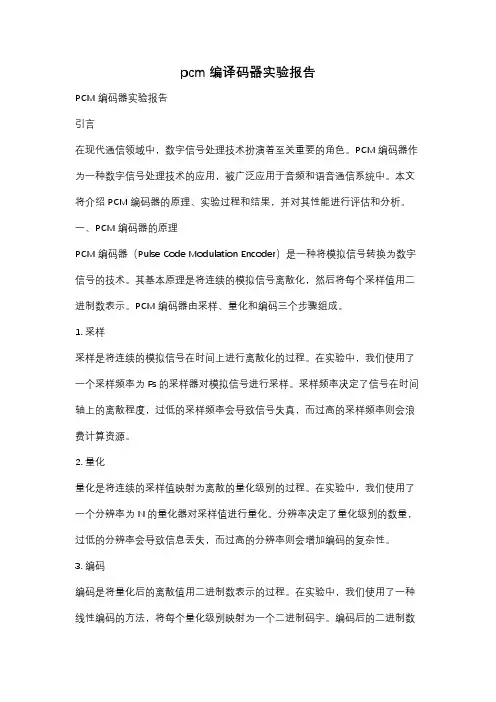

pcm编译码器实验报告PCM编码器实验报告引言在现代通信领域中，数字信号处理技术扮演着至关重要的角色。
PCM编码器作为一种数字信号处理技术的应用，被广泛应用于音频和语音通信系统中。
本文将介绍PCM编码器的原理、实验过程和结果，并对其性能进行评估和分析。
一、PCM编码器的原理PCM编码器（Pulse Code Modulation Encoder）是一种将模拟信号转换为数字信号的技术。
其基本原理是将连续的模拟信号离散化，然后将每个采样值用二进制数表示。
PCM编码器由采样、量化和编码三个步骤组成。
1. 采样采样是将连续的模拟信号在时间上进行离散化的过程。
在实验中，我们使用了一个采样频率为Fs的采样器对模拟信号进行采样。
采样频率决定了信号在时间轴上的离散程度，过低的采样频率会导致信号失真，而过高的采样频率则会浪费计算资源。
2. 量化量化是将连续的采样值映射为离散的量化级别的过程。
在实验中，我们使用了一个分辨率为N的量化器对采样值进行量化。
分辨率决定了量化级别的数量，过低的分辨率会导致信息丢失，而过高的分辨率则会增加编码的复杂性。
3. 编码编码是将量化后的离散值用二进制数表示的过程。
在实验中，我们使用了一种线性编码的方法，将每个量化级别映射为一个二进制码字。
编码后的二进制数可以通过数字信号传输或存储。
二、实验过程为了验证PCM编码器的性能，我们设计了一套实验方案，包括信号生成、PCM 编码器实现和性能评估三个步骤。
1. 信号生成我们选择了一个简单的音频信号作为实验输入信号。
通过声卡输入设备，我们将音频信号输入到计算机中。
在计算机上，我们使用MATLAB软件对音频信号进行处理，包括采样频率和量化分辨率的设置。
2. PCM编码器实现为了实现PCM编码器，我们使用MATLAB编程语言编写了一段代码。
该代码根据采样和量化的参数，对输入信号进行采样、量化和编码，最终输出PCM编码的二进制数据。
3. 性能评估为了评估PCM编码器的性能，我们使用了两个指标：信噪比（SNR）和失真度。
pcm编译码器实验报告
PCM编码器实验报告1. 引言在通信系统中，音频信号的传输是一项重要的任务。
为了有效地传输音频信号，需要对其进行编码和解码处理。
本实验将介绍PCM编码器的设计和实现过程。
2. 实验目的本实验的目的是设计和实现PCM编码器，将模拟音频信号转换为数字信号。
通过实验，我们将了解PCM编码器的原理，并验证其在音频信号传输中的有效性。
3. 实验原理PCM（脉冲编码调制）是一种常用的音频信号编码方法。
其基本原理是将模拟音频信号离散化为一系列数字样本，并将每个样本量化为特定的二进制码字。
PCM编码器的主要步骤包括采样、量化和编码。
首先，模拟音频信号按照一定的采样频率进行采样，得到一系列采样值。
然后，每个采样值经过量化处理，将连续的模拟值转换为离散的数字值。
最后，将每个数字值编码为相应的二进制码字，以便传输或存储。
4. 实验步骤步骤1：信号采样在本实验中，我们选择了一个模拟音频信号作为输入。
首先，使用采样设备对该音频信号进行采样。
采样频率的选择应根据音频信号的特性和传输要求进行确定。
步骤2：量化处理采样得到的模拟音频信号是连续的，需要将其离散化为一系列数字样本。
量化是将连续信号转换为离散信号的过程。
根据量化精度的不同，可以将其分为均匀量化和非均匀量化。
本实验中，我们选择了均匀量化的方式。
步骤3：编码处理量化后的信号需要进一步编码为二进制码字。
编码器可以使用各种编码技术，如差分编码、熵编码等。
在本实验中，我们选择了一种简单的编码方式，将每个量化样本直接转换为二进制码字。
步骤4：输出编码结果完成编码处理后，将编码结果输出供进一步传输或存储。
可以通过串口、网络等方式将编码结果传输到接收端，或将其保存到文件中。
5. 实验结果分析通过本实验，我们成功设计和实现了PCM编码器。
将实验中选择的模拟音频信号进行采样、量化和编码处理后，得到了相应的二进制码字。
通过对编码结果的分析，可以验证PCM编码器的有效性和准确性。
6. 实验总结本实验通过对PCM编码器的设计和实现，深入了解了PCM编码的原理和过程。
PCM编译码实验
图 5-6 W681512 逻辑方框图
44
图 5-7 W681512 管脚排列图 3、 W681512 管脚的功能 （1）RO+：接收滤波器的非倒相输出 （2）RO-：接收滤波器的倒相输出 （3）PAI：功率放大器的倒相输入 （4）PAO-：功率放大器的倒相输出 （5）PAO+：功率放大器的非倒相输出 （6）VDD：供电引脚 （7）FSR：接收帧同步脉冲，它启动 BCLKR，于是 PCM 数据移入 PCMR，FSR 为
的编码和译码与差错控制编码和译码是完全不同的，前者是属于信源编码的范畴。
在现有的编码方法中，若按编码的速度来分，大致可分为两大类：低速编码和高速编
码。通信中一般都采用第二类。编码器的种类大体上可以归结为三类：逐次比较型、折叠
级联型、混合型。本实验模块中的编码芯片 W681512 采用的是逐次比较型。在逐次比较型
因此，当信号 m(t) 较小时，则信号量化噪声功率比也就很小，这样，对于弱信号时的量化
信噪比就难以达到给定的要求。通常，把满足信噪比要求的输入信号取值范围定义为动态
范围，可见，均匀量化时的信号动态范围将受到较大的限制。为了克服这个缺点，实际中，
往往采用非均匀量化。
图 5-3 均匀量化过程示意图
非均匀量化是根据信号的不同区间来确定量化间隔的。对于信号取值小的区间，其量
的方法。
表 5-2 段落码
段落序号
段落码
8
111
7
110
6
101
5
100
pcm编译码实验总结
pcm编译码实验总结PCM编码是一种数字信号处理技术，它将模拟信号转换为数字信号，是现代通信系统中极其重要的一种技术。
在通信系统中，PCM编码能够通过精细的采样和量化，将模拟信号数字化，使其适应数字信道传输。
PCM编码也是音频、视频、电视广播等信号传输和储存的基础技术。
在大学数字信号处理课程中，我们进行了一次PCM编译码的实验。
在这个实验中，我们掌握了PCM编码的原理，了解了PCM编码的技术特点和消除量化误差的方法，同时也体验了数字信号处理技术的实际应用。
这里，我将详细概括我们的实验过程，总结了我们在实验中遇到的问题以及解决问题的方法，同时也提供了一些在实验中容易出现的错误和解决方案。
1. 实验目的和准备我们的实验目的是了解数字信号处理的基本原理和PCM编码技术。
首先，我们需要熟悉PCM编码的原理和流程，理解采样、量化、编码和译码的过程。
其次，我们需要了解PCM编码的技术特点，例如高噪声容忍度和误差累计。
在实验前，我们需要准备一些设备和材料，包括：- 一个信号发生器（产生模拟信号）- 一个示波器（观测波形）- 一个PCM编码器和译码器（实现信号的编码和译码）- 一个嵌有PCM模块的FPGA实验板（实现硬件实现）- 一份PCM编码器和译码器的原理图2. 实验流程实验分为三个部分：建立实验板电路、编码译码测试和仿真验证。
下面是每个部分的详细说明：2.1. 建立实验板电路。
我们首先需要将实验板电路连接正确。
我们需要在实验板上找到PCM编码模块的IO口，并将信号发生器的输出信号连接到该IO口上。
我们需要确保每个端口都正确连接，否则实验将不能顺利进行。
2.2. 编码译码测试。
在将信号发生器的输出信号连接到PCM编码模块后，我们需要测试PCM编码和译码的过程。
将信号发生器的输出信号设定为一个正弦波，观察译码器输出的数字信号，这个数字信号是通过量化、编码和译码处理而来。
由于要将数字信号传输到信号发生器，因此我们需要将PCM编码后的数字信号通过DAC转换为模拟信号，从而得到与原始信号相似的输出波形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCM编译码实验一、实验目的1、掌握脉冲编码调制与解调的原理。
2、掌握脉冲编码调制与解调系统的动态范围和频率特性的定义及测量方法。
3、了解脉冲编码调制信号的频谱特性。
二、实验内容1、观察脉冲编码调制与解调的结果，分析调制信号与基带信号之间的关系。
2、改变基带信号的幅度，观察脉冲编码调制与解调信号的信噪比的变化情况。
3、改变基带信号的频率，观察脉冲编码调制与解调信号幅度的变化情况。
4、改变位同步时钟，观测脉冲编码调制波形。
三、实验器材1、信号源模块一块2、②号模块一块3、20M双踪示波器一台4、立体声耳机一副5、连接线若干四、实验原理（一）基本原理模拟信号进行抽样后，其抽样值还是随信号幅度连续变化的，当这些连续变化的抽样值通过有噪声的信道传输时，接收端就不能对所发送的抽样准确地估值。
如果发送端用预先规定的有限个电平来表示抽样值，且电平间隔比干扰噪声大，则接收端将有可能对所发送的抽样准确地估值，从而有可能消除随机噪声的影响。
脉冲编码调制（PCM）简称为脉码调制，它是一种将模拟语音信号变换成数字信号的编码方式。
脉码调制的过程如图5-1所示。
PCM主要包括抽样、量化与编码三个过程。
抽样是把时间连续的模拟信号转换成时间离散、幅度连续的抽样信号；量化是把时间离散、幅度连续的抽样信号转换成时间离散、幅度离散的数字信号；编码是将量化后的信号编码形成一个二进制码组输出。
国际标准化的PCM 码组（电话语音）是用八位码组代表一个抽样值。
编码后的PCM 码组，经数字信道传输，在接收端，用二进制码组重建模拟信号，在解调过程中，一般采用抽样保持电路。
预滤波是为了把原始语音信号的频带限制在300Hz ～3400Hz 左右，所以预滤波会引入一定的频带失真。
在整个PCM 系统中，重建信号的失真主要来源于量化以及信道传输误码。
通常，用信号与量化噪声的功率比，即信噪比S/N 来表示。
国际电报电话咨询委员会（ITU-T ）详细规定了它的指标，还规定比特率为64kbps ，使用A 律或μ律编码律。
下面将详细介绍PCM 编码的整个过程，由于抽样原理已在前面实验中详细讨论过，故在此只讲述量化及编码的原理。
图5-1 PCM 调制原理框图1、 量化从数学上来看，量化就是把一个连续幅度值的无限数集合映射成一个离散幅度值的有限数集合。
如图5-2所示，量化器Q 输出L 个量化值k y ，k=1，2，3，…，L 。
k y 常称为重建电平或量化电平。
当量化器输入信号幅度x 落在k x 与1+k x 之间时，量化器输出电平为k y 。
这个量化过程可以表达为：{}1(),1,2,3,,k k k y Q x Q x x x y k L +==<≤==这里k x 称为分层电平或判决阈值。
通常k k k x x -=∆+1称为量化间隔。
图5-2 模拟信号的量化模拟入yx量化器量化值模拟信号的量化分为均匀量化和非均匀量化，我们先讨论均匀量化。
把输入模拟信号的取值域按等距离分割的量化称为均匀量化。
在均匀量化中，每个量化区间的量化电平均取在各区间的中点，如图5-3所示。
其量化间隔（量化台阶）v ∆取决于输入信号的变化范围和量化电平数。
当输入信号的变化范围和量化电平数确定后，量化间隔也被确定。
例如，输入信号的最小值和最大值分用a 和b 表示，量化电平数为M ，那么，均匀量化的量化间隔为：Mab v -=∆ 量化器输出q m 为：,q i m q = 当1i i m m m -<≤式中i m 为第i 个量化区间的终点，可写成 v i a m i ∆+=i q 为第i 个量化区间的量化电平，可表示为1,122i i i m m q i M -+==、、、上述均匀量化的主要缺点是，无论抽样值大小如何，量化噪声的均方根值都固定不变。
因此，当信号()m t 较小时，则信号量化噪声功率比也就很小，这样，对于弱信号时的量化信噪比就难以达到给定的要求。
通常，把满足信噪比要求的输入信号取值范围定义为动态范围，可见，均匀量化时的信号动态范围将受到较大的限制。
为了克服这个缺点，实际中，往往采用非均匀量化。
图5-3 均匀量化过程示意图非均匀量化是根据信号的不同区间来确定量化间隔的。
对于信号取值小的区间，其量化间隔v ∆也小；反之，量化间隔就大。
它与均匀量化相比，有两个突出的优点。
首先，当输入量化器的信号具有非均匀分布的概率密度（实际中常常是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例。
因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的量化信噪比。
实际中，非均匀量化的实际方法通常是将抽样值通过压缩再进行均匀量化。
通常使用的压缩器中，大多采用对数式压缩。
广泛采用的两种对数压缩律是μ压缩律和A 压缩律。
美国采用μ压缩律，我国和欧洲各国均采用A 压缩律，因此，本实验模块采用的PCM 编码方式也是A 压缩律。
所谓A 压缩律也就是压缩器具有如下特性的压缩律：1,01ln Ax y X A A=<<+11,ln 1ln 1<≤++=X AA Ax yA 律压扩特性是连续曲线，A 值不同压扩特性亦不同，在电路上实现这样的函数规律是相当复杂的。
实际中，往往都采用近似于A 律函数规律的13折线（A=87.6）的压扩特性。
这样，它基本上保持了连续压扩特性曲线的优点，又便于用数字电路实现，本实验模块中所用到的PCM 编码芯片W681512正是采用这种压扩特性来进行编码的。
图5-4示出了这种压扩特性。
图5-4 13折线表5-1列出了13折线时的x 值与计算x 值的比较。
表 5-1y0 81 82 83 84 85 86 87 1 x0 1281 6.601 6.301 4.151 79.71 93.31 98.11 1 按折线 分段时的x 0 1281 641 321 161 81 41 21 1 段落 1 23 4 5 6 78斜率1616842121 41 表中第二行的x 值是根据6.87=A 时计算得到的，第三行的x 值是13折线分段时的值。
可见，13折线各段落的分界点与6.87=A 曲线十分逼近，同时x 按2的幂次分割有利于数字化。
2、 编码所谓编码就是把量化后的信号变换成二进制码，其相反的过程称为译码。
当然，这里的编码和译码与差错控制编码和译码是完全不同的，前者是属于信源编码的范畴。
在现有的编码方法中，若按编码的速度来分，大致可分为两大类：低速编码和高速编码。
通信中一般都采用第二类。
编码器的种类大体上可以归结为三类：逐次比较型、折叠级联型、混合型。
本实验模块中的编码芯片W681512采用的是逐次比较型。
在逐次比较型编码方式中，无论采用几位码，一般均按极性码、段落码、段内码的顺序排列。
下面结合13折线的量化来加以说明。
在13折线法中，无论输入信号是正是负，均按8段折线（8个段落）进行编码。
若用8位折叠二进制码来表示输入信号的抽样量化值，其中用第一位表示量化值的极性，其余七位（第二位至第八位）则表示抽样量化值的绝对大小。
具体的做法是：用第二至第四位表示段落码，它的8种可能状态来分别代表8个段落的起点电平。
其它四位表示段内码，它的16种可能状态来分别代表每一段落的16个均匀划分的量化级。
这样处理的结果，8个段落被划分成27＝128个量化级。
段落码和8个段落之间的关系如表5-2所示；段内码与16个量化级之间的关系见表5-3。
可见，上述编码方法是把压缩、量化和编码合为一体的方法。
表5-2 段落码表5-3 段内码（二）实验电路说明本实验采用大规模集成电路W681512对语音信号进行PCM编、解码。
W681512是应用于语音、模拟转数字、数字转模拟的单通道CODEC。
此语音CODEC以全差动输出功能来将噪音最小化。
芯片符合ITU-T G.712及ITU-T G.711工业标准，所以能提供最可能的清晰讯号。
W681512可工作在256KHz、512kHz、1536kHz、1544kHz、2048kHz、2560kHz和4096kHz。
这里选择编码速率为2.048MHz，每一时隙数据为8位，帧同步信号为8KHz。
模拟信号在编码电路中，经过抽样、量化、编码，最后得到PCM编码信号。
在单路编译码器中，经变换后的PCM码是在一个时隙中被发送出去的，在其他的时隙中编译码器是没有输出的，即对一个单路编译码器来说，它在一个PCM帧（32个时隙）里，只在一个特定的时隙中发送编码信号。
同样，译码电路也只是在一个特定的时隙（此时隙应与发送时隙相同，否则接收不到PCM编码信号）里才从外部接收PCM编码信号，然后进行译码，经过带通滤波器、放大器后输出。
下面对PCM编译码专用集成电路W681512芯片做一些简单的介绍。
图5-6为W681512的内部结构方框图，图5-7是W681512的管脚排列图。
图5-6 W681512逻辑方框图44图5-7 W681512管脚排列图3、W681512管脚的功能（1）RO+：接收滤波器的非倒相输出（2）RO-：接收滤波器的倒相输出（3）PAI：功率放大器的倒相输入（4）PAO-：功率放大器的倒相输出（5）PAO+：功率放大器的非倒相输出（6）V DD：供电引脚（7）FSR：接收帧同步脉冲，它启动BCLKR，于是PCM数据移入PCMR，FSR为8KHz 脉冲序列。
（8）PCMR：接收数据帧输入。
PCM数据必须与FSR和BCLKR同步。
（9）BCLKR：接收数据位时钟输入。
（10）PUI：省电模式的控制端，接V DD时为正常工作模式，接V SS时为省电模式。
（11）MCLK：系统主时钟输入，其频率可以是256KHz、512KHz、1.536MHz、1.544MHz、2.048MHz、2.56MHz、4.096MHz。
（12）BCLKT：发送数据位时钟输入（13）PCMT：输出数据发送。
（14）FST：8KHz发送帧同步脉冲输入，它发送PCM数据同步。
（15）V SS：地，必须接到0V。
（16）μ/A-Law：压缩方式选择引脚。
接V DD时为μ律，接V SS时为A律。
（17）AO：发送输入放大器的模拟输出。
（18）AI-：发送输入放大器的倒相输入。
（19）AI+：发送输入放大器的非倒相输入。
（20）V AG：为模拟信号提供2.4V的参考电压。
4、功能说明i上电当开始上电瞬间，复位电路启动，芯片处于掉电状态，所有非主要电路都没有正常工作，而PCMT、RO+、PAO-、PAO+均处于高阻状态。
为了使器件上电，一个逻辑低电平或时钟脉冲必须作用在PUI引脚上，并且FST和FSR脉冲必须存在。
于是有两种掉电控制模式可以利用。
在第一种中PUI引脚电位被拉高。
