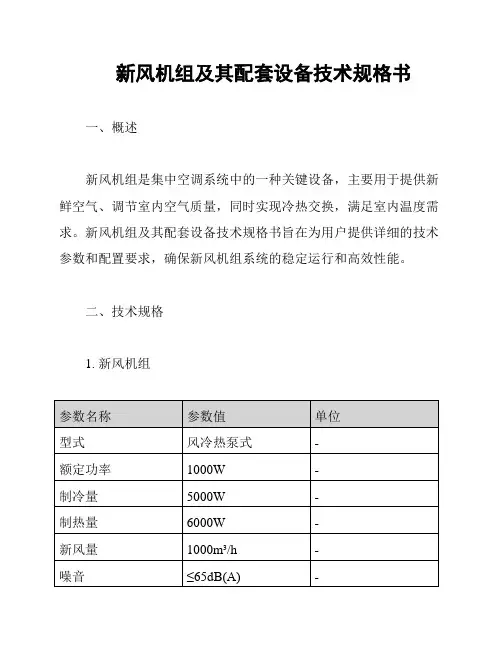

新风机组及其配套设备技术规格书
新风机组及其配套设备技术规格书
一、概述
新风机组是集中空调系统中的一种关键设备，主要用于提供新鲜空气、调节室内空气质量，同时实现冷热交换，满足室内温度需求。
新风机组及其配套设备技术规格书旨在为用户提供详细的技术参数和配置要求，确保新风机组系统的稳定运行和高效性能。
二、技术规格
1. 新风机组
2. 配套设备
三、安装与验收
1. 安装
（1）新风机组应安装在通风良好、干燥、便于维护的位置。
（2）新风机组与配套设备之间的连接应符合设计要求和相关规范。
（3）管路安装应保证系统内压力平衡，避免产生气流噪声。
（4）设备安装完毕后，应进行系统调试，确保新风机组正常运行。
2. 验收
（1）验收时应检查新风机组及其配套设备的外观，无损坏、变形等现象。
（2）检查设备安装位置、管路连接是否符合设计要求。
（3）对新风机组进行性能测试，确保各项参数达到技术规格要求。
（4）对系统进行稳定性测试，确保新风机组在长时间运行过
程中无异常。
四、维护与保养
1. 定期对新风机组及其配套设备进行清洁，保持设备干净卫生。
2. 检查设备运行状态，如有异常声音、气味等现象，应及时停
机检查。
3. 检查新风机组的水泵、电磁阀、电动二通调节阀等部件，确
保其正常工作。
4. 定期检查新风机组的过滤网、空气处理单元等部件，如有损坏，应及时更换。
5. 每季度对新风机组进行一次全面检查和维护，确保设备高效
运行。
通过以上技术规格书，用户可以更好地了解新风机组及其配套设备的技术性能和安装要求，为项目的顺利实施提供有力保障。
节能自控系统技术全参数
中央空调节能自控系统技术参数一、空调机组1、水冷冷水机组基本参数二、末端设备技术要求三、楼宇自控系统5.1 系统概述本系统主要监测和控制医院内各机电设备的运行状况、安全状况、能源使用状况等，实现综合自动监测、通讯、控制与管理，并使之达到最佳运行状态、起到节能作用。
系统管理工作站具备与其它系统通信联网和联动控制的硬件接口和软件接口，并提供简洁的图形化界面，并可以及时获取各种设备的运行状态、运行参数、故障及报警信息。
分布在现场各处的直接数字控制器采用对等型通讯方式，可独立运行，即使局部网络连接发生中断，也可以根据事先编制的程序自动进行操作，同时，仍与网络连接的控制器依然可以正常的交换数据。
5.2 系统设置1、系统架构系统采用集散控制方式的两层网络结构----管理层、控制层，1)管理层即管理工作站，管理工作站设置在一层消防控制室，实现对整个建筑内相关设备的集中控制和管理。
2)控制层主要为前端DDC控制器，主要设置在冷冻机房、送排风机房、新风机房等位置。
3)管理工作站通过网络控制器与各DDC控制器之间进行通讯。
管理工作站与网络控制器之间采用TCP/IP通讯方式（基于智能化控制网），网络控制器与DDC控制器之间则采用RS485总线实现点对点通讯，可在线增减设备，便于系统扩展。
2、监控内容本系统监控内容包括：冷热源系统、空调新风系统（净化空调系统及洁净排风系统的控制，由专业净化公司进行专项深化设计施工，不包含在本次设计范围内。
）、送排风机（其中，双速排烟风机只控低速；消防专用的正压送风机、排烟风机不纳入自控范围）、给排水系统等建筑机电设备。
1）冷热源系统系统检测冷冻水供、回水温度、流量等参数，计算空调系统的实际冷负荷，对冷源系统各机组、水泵进行顺序启停，并与单台机组制冷量进行比较，确定机组运行台数；同时监测各机组、水泵手自动状态、故障状态，并通过水流开关监测其运行状态；检测冷却水供回水温度，根据冷却水供回水温度对冷却塔风机运行台数风机频率控制，并监测其频率反馈状态。

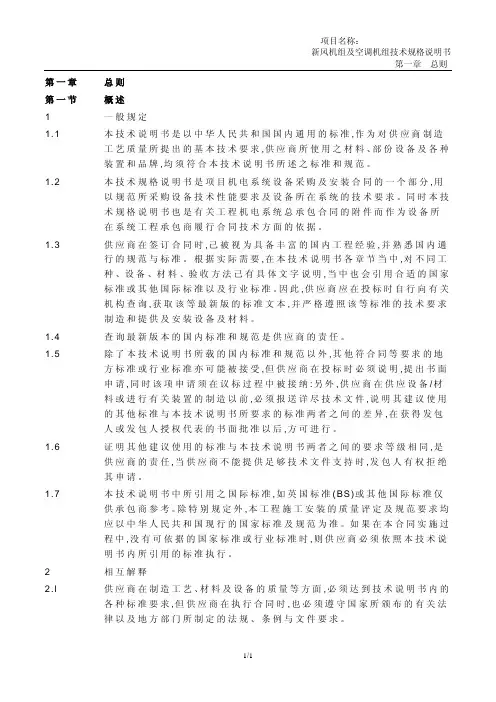

新风机组及空调机组技术规格说明书
第一章总则第一节概述1 一般规定1.1 本技术说明书是以中华人民共和国国内通用的标准,作为对供应商制造工艺质量所提出的基本技术要求,供应商所使用之材料、部份设备及各种装置和品牌,均须符合本技术说明书所述之标准和规范。
1.2 本技术规格说明书是项目机电系统设备采购及安装合同的一个部分,用以规范所采购设备技术性能要求及设备所在系统的技术要求。
同时本技术规格说明书也是有关工程机电系统总承包合同的附件而作为设备所在系统工程承包商履行合同技术方面的依据。
1.3 供应商在签订合同时,己被视为具备丰富的国内工程经验,并熟悉国内通行的规范与标准。
根据实际需要,在本技术说明书各章节当中,对不同工种、设备、材料、验收方法己有具体文字说明,当中也会引用合适的国家标准或其他国际标准以及行业标准。
因此,供应商应在投标时自行向有关机构查询,获取该等最新版的标准文本,并严格遵照该等标准的技术要求制造和提供及安装设备及材料。
1.4 查询最新版本的国内标准和规范是供应商的责任。
1.5 除了本技术说明书所载的国内标准和规范以外,其他符合同等要求的地方标准或行业标准亦可能被接受,但供应商在投标时必须说明,提出书面申请,同时该项申请须在议标过程中被接纳:另外,供应商在供应设备/材料或进行有关装置的制造以前,必须报送详尽技术文件,说明其建议使用的其他标准与本技术说明书所要求的标准两者之间的差异,在获得发包人或发包人授权代表的书面批准以后,方可进行。
1.6 证明其他建议使用的标准与本技术说明书两者之间的要求等级相同,是供应商的责任,当供应商不能提供足够技术文件支持时,发包人有权拒绝其申请。
1.7 本技术说明书中所引用之国际标准,如英国标准(BS)或其他国际标准仅供承包商参考。
除特别规定外,本工程施工安装的质量评定及规范要求均应以中华人民共和国现行的国家标准及规范为准。
如果在本合同实施过程中,没有可依据的国家标准或行业标准时,则供应商必须依照本技术说明书内所引用的标准执行。
风柜及风机盘管技术要求
2.空调机组、新风处理机组（含能量回收式新风处理机组）2.1.总则2.1.1.说明2.1.1.1.本章说明有关双层金属外壳之空调机及新风处理机组（含热回收机组），包括风机段、盘管段、空气过滤器段及混合箱段等的生产及安装的各项技术规格要求。
2.1.2.一般要求2.1.2.1.须按照设备表内所标注的冷冻／采暖负荷、送风量、用电量、水流量、水温差等技术要求，选取及提供合适的空调机组。
2.1.2.2.有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
而空调机组的所有出入接口在接驳风管和水管前应有适当的覆盖和保护。
2.1.2.3.在设备表内所标注的空调机送风静压值，是按设计概算，仅作招标参照，而实际所需的送风静压要求须由本承包单位按照其所提供的送风设备和送/回风管道及配附件等所引起的风阻，再作计算确定，有关计算结果须提交审核。
但如其后仍发觉所提供的空调机组于实际系统运行时不协调，而需对部份设备（风机、电动机、控制组件、电缆等）作修改或更换以配合时，所引起的一切经济损失，一概由本承包单位负责。
2.1.2.4.供应及安装一组工字或槽钢结构底座架，将空调机组及新风处理机组安放在结构基座上，使空调机组及新风处理机组能满意地运行。
2.1.2.5.空调机冷盘管的空气阻力不能超过250Pa，而热盘管的空气阻力不能超过125Pa，流过盘管的风速不能超过2.5m/s。
2.1.2.6.在工地进行最后清洁前，如需试运行或调试空调机组时，须在进行调试的空调机组安装临时的空气过滤器。
2.1.2.7.机组盘管水流阻力不应超过60kPa。
2.1.2.8.当项目所在地存在盘管冻结风险时采暖热水盘管应设置在冷水盘管之前，以避免冬季冷水盘管爆管情况。
2.1.3.质量保证2.1.3.1.制造厂家应为本章内所建议的厂家之一。
但选取的产品须具有五年以上同类产品的经验，而有关空调机组必须符合有关技术要求。
(一)-空调机组、新风机组技术规格及要求
技术规格及要求一、本文件包含的服务范围工作内容:新风机组制造、性能检测；运输供货；现场组装、定位及安装；调试及试运行；人员培训;售后服务。
为保证本项目的完整性，并满足使用要求，投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。
二、产品标准和规范1 设备的材料、制造、试验等，应采用适用于该项目的相应质量标准、试验规格和技术标准以及在本技术规格书中规定的任何其它标准。
2 本次招标采用如下规范及标准:《组合式空气处理机组》GB/T14294—2008、AR1410标准、JISA标准、BS＊EN1886—1998《组合式空气处理机组安全要求》 GB/10080-2001( GB10891—89) 《空调用通风机》GB/10080-88《组合式空气处理机组噪声极限》GB/T13326-91《空气冷却器与空气加热器》GB/T14296—93《盘管耐压试验与密封性检查》JB/T9064—1999《整体式机电一体化空调机组》JB/T-8544-1997三、项目概况本工程位于北京市西城区人民大会堂内。
四、技术要求1.新风机组质量要求：1.1.箱体：材质优良，坚固（有相当的强度、刚度和耐持久性)、保温（有防冷桥措施）、防潮（表面无凝露滴下)、耐腐蚀、气密性好，箱体装配形式灵活，可反复拆卸，不影响机组美观度。
检修门严密、灵活、高强度，外开应有泄压装置,并能锁紧。
安装拆卸方便，分段组装时厂方应提供密封垫料及连接夹件。
箱体必须设检修门，门扇整体发泡成型，且密封条整体发泡成型,保证密封效果,要求无变形、无漏点，检修门数量根据现场情况定.检修门框架材质:铝合金型材或经防腐处理的钢质框架.面板材质：三明治夹心式面板,内层面板为优质热镀锌钢板;外层为彩钢板/锌铝合金板；钢板厚度不小于0。
5mm；中间为聚胺脂发泡保温材料，材料应无毒、无腐蚀、无异味、并具有难燃或自熄性和不易吸水特性。
室内型机组壁板厚度不小于60mm，室外型应加厚到同样热工性能的尺寸。
组合式空调机组与新风机组安装施工工艺质量标准
组合式空调机组与新风机组安装工程质量管理细则1 适用范围本标准适用于一般工业与民用建筑通风与空调系统组合式空调机组和新风机组的安装。
2 施工准备材料设备设备与材料应具有出厂合格证及质量证明文件。
设备、材料的名称、型号和规格应符合设计要求。
设备及其零、部件应无缺损、锈蚀、变形。
其他安装时使用的相关材料应符合设计要求，且不得有质量缺陷。
主要机具机械：卷扬机、倒链、滑轮、套丝机等。
工具：钢尺、活动扳手、钢丝钳、线坠、水平尺、角尺、水准仪等。
作业条件施工前应具备设计和设备的相关技术文件。
认真熟悉图纸，编制施工方案。
若属大型设备，应单独编制设备运输吊装施工方案。
完成技术安全交底，做好施工技术准备工作。
对运输所经过的道路进行清理，核实预留的运输孔洞尺寸，主要材料和机具及劳动力等，有充分准备，并已做出合理安排。
利用建筑结构作为起吊、搬运设备的承力点时，应对结构的承载力进行核算，必要时应经设计单位的同意方可利用。
建筑物屋面、外墙、门窗和内部粉刷等工程应基本完工，有关的基础、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%；安装施工地点及附近的建筑材料、泥土、杂物等，已清除干净。
3 操作工艺工艺流程开箱检查设备就位调整基础制作及验收现场运输设备调试操作方法开箱检查开箱检查应在有关人员参加下进行，如实详细填写设备开箱检验记录并由各方签字，如有缺损或与要求不符的情况出现，应及时由厂家更换。
开箱检查的内容包括：a、开箱前检查箱号、箱数以及包装情况；开箱检查基础制作及验收现场运输设备就位调整设备调试b、认真核对设备的名称、型号、规格和数量；c、核对装箱清单、设备技术文件、资料及专用工具；d、设备及附件应有无缺损、表面锈蚀、变形、装错等现象；e、手动盘车，检查叶轮与外壳有无擦碰、摩擦。
基础制作及验收组合式空调机组的基础应采用混凝土平台，基础的长度及宽度应按照设备的外型尺寸两侧各加100mm，基础的位置、标高应符合设计要求，并考虑凝结水水封的高度及管道安装坡度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术规格及要求一、本文件包含的服务范围工作内容：新风机组制造、性能检测；运输供货；现场组装、定位及安装；调试及试运行；人员培训；售后服务。
为保证本项目的完整性，并满足使用要求，投标人应提供设备能正常有效使用而所必须的所有必要配件、设备及服务。
二、产品标准和规范1设备的材料、制造、试验等，应采用适用于该项目的相应质量标准、试验规格和技术标准以及在本技术规格书中规定的任何其它标准。
2本次招标采用如下规范及标准：《组合式空气处理机组》GB/T14294-2008、AR1410标准、JISA标准、BS*EN1886-1998《组合式空气处理机组安全要求》GB/10080-2001（GB10891-89）《空调用通风机》GB/10080-88《组合式空气处理机组噪声极限》GB/T13326-91《空气冷却器与空气加热器》GB/T14296-93《盘管耐压试验与密封性检查》JB/T9064-1999《整体式机电一体化空调机组》JB/T-8544-1997三、项目概况本工程位于北京市西城区人民大会堂内。
四、技术要求1.新风机组质量要求：1.1.箱体：材质优良，坚固（有相当的强度、刚度和耐持久性）、保温（有防冷桥措施）、防潮（表面无凝露滴下）、耐腐蚀、气密性好，箱体装配形式灵活，可反复拆卸，不影响机组美观度。
检修门严密、灵活、高强度，外开应有泄压装置，并能锁紧。
安装拆卸方便，分段组装时厂方应提供密封垫料及连接夹件。
箱体必须设检修门，门扇整体发泡成型，且密封条整体发泡成型,保证密封效果，要求无变形、无漏点，检修门数量根据现场情况定。
检修门框架材质：铝合金型材或经防腐处理的钢质框架。
面板材质：三明治夹心式面板，内层面板为优质热镀锌钢板；外层为彩钢板/锌铝合金板；钢板厚度不小于0.5mm；中间为聚胺脂发泡保温材料，材料应无毒、无腐蚀、无异味、并具有难燃或自熄性和不易吸水特性。
室内型机组壁板厚度不小于60mm，室外型应加厚到同样热工性能的尺寸。
应具有优越的紧固、密封方式，确保面板和箱体框架紧密结合，气密性好，漏风率不大于1%。
空调箱需考虑机箱内的减震问题，并配备机箱安装的减震垫。
结构方式：板框结合，全部散件进场，现场组装，机组尺寸应满足场地要求。
过滤段：滤材为优质滤料如：聚炳烯纤维/无纺布/热粘合化纤等。
初效过滤器为板式结构，效率应达G4级；中效过滤器为袋式结构，效率应达F7级；高效过滤器效率率应达到H13级，高效过滤器采用玻璃纤维材质；以上建议采用优质产品，投标时需明确标注品牌。
1.2.热交换器：盘管材质：翅片表面应经亲水特殊处理，保证其防腐性能及清洁度。
盘管的集水管为优质铜管，并设有良好的排气、泄水功能。
盘管试验压力应不小于2.5Mpa，最大设计工作压力不小于1.6Mpa，盘管应具有最优化的排列方式及水流程，确保完全满足设计热工性能要求，并且尽量减少压降。
凝结水盘不锈钢板制作，水盘下敷设保温层，防止结露。
同时应具有良好的排水结构，能确保冷凝水全部排出，完全防止空调箱内冷凝水积滞。
浮球式水封:非空调季节可以隔绝污染空气，防止蚊虫进入空调设备以及考虑空调设备漏风率问题,采用耐热100℃,耐压-4000（Pa）,材质PC。
1.3.风机、轴承：送风机选优质产品，投标时需明确标注品牌。
风机应高效低噪，叶轮经严格的动、静平衡试验，转数大于800r/min时，机组振动速度≯4mm/s,并设有专门的避震隔音措施。
风机轴承建议选用优质产品，投标时需明确标注品牌。
轴承在正常操作及保养情况下其平均寿命应达300000小时以上。
1.4.电机、轴承、皮带：电机功率在1kw以上，电机和皮带选用优质产品，投标时需明确标注品牌。
新风机组有变频需求的电机为专用变频调节电机（带独立冷却风扇）。
轴承在正常操作及保养情况下其平均寿命应达200000小时以上。
皮带选用优质产品,投标时需明确标注品牌。
电机保护级IP55，绝缘级F级，可在环境温度45℃下运行。
1.5.加湿器:1.5.1.气化式加湿器技术要求:材质：采用亲水性高分子纤维，吸水百分率：250%以上,要求提供国家空调设备质量监督检验中心检验报告。
抗菌能力：对军团菌具有抑菌作用。
采用复合合成药剂，对建筑物中常见菌有效并对水中常见的藻有效；结构形式：不锈钢边框模块拼插式，易于拆装；由主机模块、给水装置组成（包括：过滤器、减压阀、电磁阀、给水软铜管组成），材料连接方式为机械连接，不能使用粘结剂粘接方式。
1.5.2.介质材料可用弱酸类清洗药剂进行清洗维护；1.5.3.材料燃烧等级:B1级，要求提供国家建筑工程质量监督检验中心提供的检测报告。
1.5.4.高压微雾加湿喷雾头技术要求：喷嘴部采用耐用性持久的陶瓷喷嘴、耐磨损、使用寿命长久、形状是细微粒子发生型的空圆锥状，喷雾角度在60度以上，喷嘴孔径0.89mm，喷嘴内部采用100目的水过滤器，喷嘴内部设置304不锈钢材质的滤网。
DN32电动调节阀2套,带反馈（详见清单）。
喷雾头及阀门建议选用优质产品，投标时需明确标注品牌。
1.5.5.技术服务：(1)加湿器产品供应商派有经验的技术人员到现场负责安装、调试，直到设备正常运行。
(2)加湿器产品供应商派出的技术人员应自备在指导安装调试过程中所需的特殊工具和专用仪器仪表等.(3)加湿器产品供应商提供保证正常运转所必需的附件、备件和消耗品等。
1.6.电动风阀：采用低泄漏对开多叶调节阀，优质镀锌钢板制作，多次启闭后无变形，强度高,运行寿命不低于15年,电动风阀执行器要求24V控制，带0-10V反馈。
1.7.机组控制要求：1.7.1.控制柜要求：(1)控制柜设计布局合理，防尘、防潮、防锈，接地可靠。
(2)所有电气设计、制造及接线都应符合国家有关规定。
(3)控制器选用优质产品，投标时需明确标注品牌，应能完全满足此项目IO点位的要求，且扩展模块及控制器必须兼容，并预留20%余量（包含软件权限）(4)主要电器设备（空开、接触器、变频器等）选用优质产品，投标时需明确标注品牌。
(5)所有部件都要使用编号标签，并与图纸对应无误。
(6)每条电线的两端都要有线号，线号和图纸上的相一致。
1.7.2.控制点要求：(1)需检测室外温湿度、送风风速、变频状态等，并将数值可视化于触摸屏。
(2)FAF-3,FAF-4新风机组机组(2台),风机采用变频控制，且风机故障时有报警。
(3)FAF-1,FAF-2两台新风机组,采用现场双速控制，启动时低速运行，可自动切换至高速模式，也可手动选择风机高/低档转速。
(4)FAF-5新风机组,单速现场控制，直接启动。
(5)具有新风开度调节及开度反馈功能。
(6)空调机初效应安装压差监控报警传感器，可以设定压差报警限。
(7)当风机两端的风压较小或消失时，报警指示并进入保护停机流程。
(8)系统在断电恢复后仍然能够保存控制系统断电前原有数据。
1.7.3.人机界面：(1)采用7寸以上彩色液晶触摸屏。
(2)界面清晰美观，采用3D图形显示，满足使用要求。
(3)有数据记录功能，所有温湿度、压差、风速、报警等均有记录和打印功能。
(4)用户登入登出行为都应记录，记录的内容包括但不限于：姓名、部门、职务、权限、登入时间（年月日时分秒）、登出时间（年月日时分秒）。
(5)所有报警也应有记录,并不可修改和删除。
(6)具有3级密码以上，按级别不同可以进行相应操作。
(7)系统能够生成报表格式和历史趋势，并可以选择时间段来打印。
(8)系统有显示和控制参数设定功能。
A、显示内容：a、整个空调系统的PID图；b、系统中所有温湿度、压差、风速实时监控；c、风机运行频率；d、所有的报警点监控。
B、控制参数设定：a、送风、回风温湿度设定（视控制系统按所需点的控制）；b、主风管风速可以设定；c、报警点的设定（包括温湿度、压差、风速等）。
1.7.4.与原自控系统对接要求：(1)、对于新风机组设备控制，必须采用一台单独的网络控制器带I/O模块或由一台单独的网络级DDC控制器控制，网络控制器、DDC控制器、I/O模块以及相关配件全部要求装配在一套本地控制箱内(DDC数量、DDC内点数配备、末端设备等详见清单)。
(2)、新风机组的控制系统须在不购买原系统任何授权权限的情况下实现与原系统的互联互通。
1.8.5运输供货商负责从产品产地到工程施工现场的运输、保险，并负责卸货到指定地点（新风机组到设备基础上），包括垂直运输等，费用包含在本次报价中；1.8.6供货时间自接到中标通知书之日起，新风机组供货周期不得大于35天，供货商应全面了解工程要求和时间限制，并严格按其规定的时间到货。
2.培训免费为业主的维修、操作人员提供培训15人次，使受培训人员至少达到以下水平：掌握一般运行原理、使用方法、紧急救援及日常维护等常用技能。
所有培训应以中文进行。
3.售后服务3.1.在北京市应设有常驻维修机构，每天24小时提供维修服务，并实行终身服务。
保修期内在接到报修通知后，维修人员应在12小时内进行维修，直至故障排除完全恢复正常运转为止。
若不能按要求到达现场，业主有权委托其它维修机构维修，维修费用由投标人承担。
保修期外投标人应对所供设备的维修负责，费用由业主承担。
该维修机构须备有足够的零备件，以满足业主的维修需要。
3.2.对合同内所供应的各种产品应提供不少于2年的保修期限，保修期的时间从验收合格之日起计算。
设备在保修期内更换的零部件其保修期应从更换验收合格之日起计算。
4.上述要求投标人应作出明细准确描述并报价,设备以表格形式注明型号、数量、品牌等。
