辊压机结构及原理
辊压机的工作原理
辊压机的工作原理辊压机是一种常见的工程机械设备，主要用于土地整平、路面铺设、压实等工作。
它通过辊筒的旋转和重力的作用，对土地或者路面进行压实，以提高地基的稳定性和承载能力。
下面将详细介绍辊压机的工作原理。
1. 辊筒结构辊压机的主要部件是辊筒，它通常由钢材制成，具有一定的强度和耐磨性。
辊筒可以是单辊或者双辊结构，也可以是多辊结构。
辊筒通常通过轴承和传动装置与发动机相连，实现旋转运动。
2. 压实原理辊压机的压实原理是利用辊筒的重力和振动力对土地或者路面进行压实。
当辊筒接触到地面时，辊筒的重力会使其对地面施加压力，从而使地面下的土壤颗粒产生变形和重排，增加土壤的密实度。
辊筒的振动力可以进一步提高压实效果，通过振动使土壤颗粒发生弱小的位移，促进土壤颗粒之间的密切罗列。
3. 压实参数辊压机的压实效果受到多个参数的影响，包括辊筒的分量、辊筒的直径、辊筒的宽度、辊筒的振动频率和振幅等。
辊筒的分量越大，对土地或者路面的压力就越大，压实效果也就越好。
辊筒的直径和宽度决定了辊压机的覆盖面积，辊筒的振动频率和振幅则影响了振动力的大小和作用范围。
4. 工作步骤辊压机的工作步骤通常包括以下几个阶段：(1) 准备阶段：检查辊压机的各项功能是否正常，确保安全可靠。
(2) 预压阶段：将辊压机挪移到工作区域，辊筒与地面接触，开始施加压力，使土地或者路面开始变形。
(3) 压实阶段：根据需要，辊压机可以进行多次的来回压实，逐渐提高土地或者路面的密实度。
(4) 检查阶段：对压实后的土地或者路面进行检查，确保达到设计要求。
(5) 结束阶段：关闭辊压机的发动机，进行清洁和维护工作，保养设备。
5. 应用领域辊压机广泛应用于土地工程、道路工程、桥梁工程、机场工程等领域。
它可以用于压实土地基底，提高土壤的稳定性和承载能力；也可以用于压实道路表面，提高路面的平整度和耐久性；还可以用于压实桥梁墩台、机场跑道等工程，确保工程的安全可靠。
总结：辊压机通过辊筒的旋转和重力的作用，对土地或者路面进行压实，以提高地基的稳定性和承载能力。

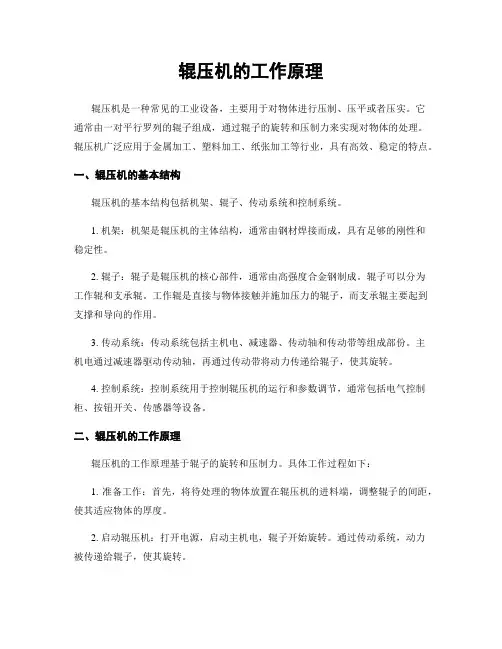

辊压机的工作原理
辊压机的工作原理辊压机是一种常见的工业设备，主要用于对物体进行压制、压平或者压实。
它通常由一对平行罗列的辊子组成，通过辊子的旋转和压制力来实现对物体的处理。
辊压机广泛应用于金属加工、塑料加工、纸张加工等行业，具有高效、稳定的特点。
一、辊压机的基本结构辊压机的基本结构包括机架、辊子、传动系统和控制系统。
1. 机架：机架是辊压机的主体结构，通常由钢材焊接而成，具有足够的刚性和稳定性。
2. 辊子：辊子是辊压机的核心部件，通常由高强度合金钢制成。
辊子可以分为工作辊和支承辊。
工作辊是直接与物体接触并施加压力的辊子，而支承辊主要起到支撑和导向的作用。
3. 传动系统：传动系统包括主机电、减速器、传动轴和传动带等组成部份。
主机电通过减速器驱动传动轴，再通过传动带将动力传递给辊子，使其旋转。
4. 控制系统：控制系统用于控制辊压机的运行和参数调节，通常包括电气控制柜、按钮开关、传感器等设备。
二、辊压机的工作原理辊压机的工作原理基于辊子的旋转和压制力。
具体工作过程如下：1. 准备工作：首先，将待处理的物体放置在辊压机的进料端，调整辊子的间距，使其适应物体的厚度。
2. 启动辊压机：打开电源，启动主机电，辊子开始旋转。
通过传动系统，动力被传递给辊子，使其旋转。
3. 物体进料：物体通过辊子的旋转被带动向前进料。
在进料过程中，辊子对物体施加压力，使其逐渐被压制、压平或者压实。
4. 控制参数调节：根据物体的特性和工艺要求，可以通过控制系统调节辊子的转速、压力和间距等参数，以达到最佳的处理效果。
5. 物体出料：经过辊子的处理，物体逐渐从辊压机的出料端出来。
出料后，可以进行下一步的加工或者包装等工序。
三、辊压机的应用领域辊压机广泛应用于各个行业，主要用于以下方面：1. 金属加工：辊压机可以对金属板材进行压平、压弯、压花等加工，用于创造汽车零部件、建造材料等。
2. 塑料加工：辊压机可用于塑料片材的压制和压花，用于创造塑料包装、塑料地板等产品。
辊压机的工作原理
辊压机的工作原理辊压机是一种常用的工程机械设备，主要用于土壤的压实和平整，广泛应用于道路建设、土地整理和农田水利等领域。
辊压机的工作原理是通过辊筒的旋转和分量来对土壤进行压实。
一、辊压机的结构辊压机主要由辊筒、机架、发动机、液压系统和控制系统等组成。
辊筒是辊压机的核心部件，普通由钢铁材料制成，具有一定的分量和硬度。
机架是辊压机的支撑结构，用于支撑和固定辊筒。
发动机提供动力，驱动辊筒的旋转。
液压系统用于控制辊筒的升降和调节辊筒的压力。
控制系统用于操控辊压机的运行和参数调节。
二、辊压机的工作原理1. 压实作用辊压机通过辊筒的分量和旋转来对土壤进行压实。
当辊筒与土壤接触时，辊筒的分量会使土壤发生变形，产生压实效果。
辊筒的旋转可以进一步加大压实效果，使土壤更加密切。
2. 振动作用一些辊压机还具有振动功能，通过辊筒的振动来改善土壤的压实效果。
振动可以使土壤颗粒发生相对位移，增加土壤的密实程度。
同时，振动还可以破坏土壤内部的空隙，进一步提高土壤的密实度。
3. 升降调节辊压机的辊筒可以通过液压系统进行升降调节。
在工作过程中，可以根据需要调节辊筒的高度，以适应不同的土壤条件和工作要求。
辊筒的高度调节可以影响辊压机的压实效果和工作速度。
4. 压力调节液压系统还可以控制辊筒的压力。
通过调节液压系统的工作压力，可以改变辊筒对土壤的压实力度。
辊筒的压力调节可以根据需要进行灵便调整，以适应不同的土壤类型和工作要求。
三、辊压机的工作流程1. 准备工作首先，需要检查辊压机的各项部件是否正常，包括辊筒、机架、发动机、液压系统和控制系统等。
确保辊压机的安全和可靠性。
同时，根据工作要求选择合适的辊筒类型和工作参数。
2. 启动辊压机启动发动机，使辊筒开始旋转。
根据需要调节辊筒的转速，以适应不同的土壤条件和工作要求。
3. 调节辊筒高度和压力根据实际情况，通过液压系统调节辊筒的高度和压力。
根据土壤的类型和工作要求，选择合适的辊筒高度和压力，以达到最佳的压实效果。
辊压机的工作原理
辊压机的工作原理辊压机是一种常用的工业设备，用于对材料进行加工和压制。
它通过一对或者多对辊子的旋转和压制，对材料进行塑性变形，以达到加工和成型的目的。
下面将详细介绍辊压机的工作原理。
一、辊压机的基本构造辊压机主要由机架、辊子、传动装置、润滑装置和控制系统组成。
1. 机架：机架是辊压机的主体结构，用于支撑辊子和传动装置，保证辊子的稳定运行。
2. 辊子：辊子是辊压机的核心部件，通常由金属材料制成。
辊子的直径和长度根据加工要求而定，辊子之间的间隙可以调整。
辊子的旋转运动是辊压机加工的基础。
3. 传动装置：传动装置用于驱动辊子的旋转运动。
常见的传动方式包括机电驱动和液压驱动。
4. 润滑装置：润滑装置用于给辊子提供润滑油，减少磨擦和磨损，保证辊子的正常运行。
5. 控制系统：控制系统用于控制辊压机的运行和加工过程。
它可以控制辊子的转速、压力和加工时间等参数。
二、辊压机的工作原理辊压机的工作原理可以分为两个基本过程：进料和辊压。
1. 进料过程：在辊压机工作开始前，需要将待加工的材料放置在辊子之间。
材料可以是金属板材、塑料片材等。
通过传动装置驱动辊子旋转，将材料送入辊子之间。
进料过程可以通过手动或者自动控制完成。
2. 辊压过程：当材料进入辊子之间后，辊子开始旋转并向内收缩。
辊子的旋转和收缩会对材料施加压力，使材料发生塑性变形。
辊子之间的间隙可以调整，以控制加工厚度和形状。
辊子的旋转速度、压力和加工时间等参数可以通过控制系统进行调整。
辊压过程中，材料受到辊子的挤压和磨擦力，发生塑性变形。
辊子的旋转和收缩使材料逐渐变薄，同时也改变了材料的形状。
辊子的数量和布局可以根据加工要求进行调整，以获得不同的加工效果。
三、辊压机的应用领域辊压机广泛应用于金属加工、塑料加工、纸张加工等行业。
它可以对金属板材进行压延、弯曲和成型，用于创造汽车零部件、家电外壳、建造材料等。
辊压机还可以对塑料片材进行挤压和压制，用于创造塑料制品、包装材料等。
辊压机的结构与工作原理
辊压机的结构与工作原理辊压机主要由给料装置、料位控制装置、一对辊子（一个为定辊，另一个为动辊）、传动装置（电动机、皮带轮、齿轮轴）、液压系统、横向防漏装置等几大部分所组成。
两个辊子中，一个是支承在轴承上的固定辊；另一个是运动的辊子，通过动辊对物料层施加挤压力，两个辊子以相同的速度相向旋转，辊子两端的密封装置（心形片）防止物料在高压作用下从辊子横向间隙中排出。
辊压机的工作原理如图3-59所示。
物料由给料装置（重力或预压螺旋给料机）给入，在相向回转的两个辊子之间受到很高的挤压力而被粉碎。
由于在两辊隙之间的压应力达50MPa以上，故大多数被粉碎的物料通过辊隙时被压成了料饼，但饼状物料中含有大量的细粉，经分散后即可选出成品。
物料在磨矿力F的作用下以拉入角（物料拉入处与两辊子中心连线之间的夹角，如图3-60所示o）连续通过间隙最窄的部位：压缩过程中，物料中的空气通过边缘逃逸，物料拉入时的空隙率为40%～50%，处于两辊最小间隙区的物料的空隙率为15%～20%。
图3-59高压辊磨机工作原理示意图图3-60高压辊磨机两辊间的工况由于辊压机是在多颗粒聚集、多层物料迭加的情况下进行粉碎一即所谓层压粉碎，尽可能地使物料在较高的体积密度下进行给料，选择一种适合于物料特性的应力强度，控制物料有规律地通过应力区，有效地进行应力能与粉碎能的转换，从而使物料受到粉碎或产生大量的裂纹，提高粉碎效率。
试验表明：在料层粉碎条件下，利用纯压力粉碎比纯剪切和冲击粉碎能耗要小得多。
辊压机正是在料层粉碎过程中利用了纯压力，因此达到了提高效率、节约能耗的目的。
由于辊压机独特而有效的工作原理，因此，它适用于粉碎硬质、中硬质、软质等不同硬度的物料（如下图）辊压机结构示意图辊压现场照片辊压机的液压系统原理液压泵首先向系统提供压力油，推动油缸伸出。
当压力升至工作压力时，压力继电器k发讯使液压泵电机停止转动，此刻系统处于保压状态，即由蓄能器和液控单向阀构成的保压回路使油缸保持工作压力，从而通过液压缸推动动辊完成矿石连续粉碎工作。
辊压机的工作原理
辊压机的工作原理辊压机是一种常见的工业设备，主要用于对物体进行压制和加工。
它的工作原理是通过辊轮的旋转和压制，将物体加工成所需的形状和尺寸。
下面将详细介绍辊压机的工作原理。
1. 结构组成辊压机主要由辊轮、辊轴、传动装置、底座和控制系统等组成。
辊轮是辊压机的核心部件，通常由钢制而成，具有较高的硬度和耐磨性。
辊轴是支撑辊轮的主要部件，传动装置用于驱动辊轮旋转，底座用于支撑整个设备的稳定性，控制系统用于控制辊压机的运行。
2. 工作过程辊压机的工作过程可以分为进料、压制和出料三个阶段。
（1）进料阶段：物体通过进料口进入辊压机，传动装置将辊轮转动起来，使物体被辊轮夹紧并向内部运动。
（2）压制阶段：随着物体的运动，辊轮对物体施加压力，使物体发生形变。
辊轮通常有两个或多个，可以根据需要调整间距和压力大小。
（3）出料阶段：经过压制后，物体从辊压机的出料口处被释放出来，完成加工过程。
3. 工作原理辊压机的工作原理基于力学和材料科学的原理。
在压制过程中，辊轮对物体施加压力，使物体发生形变。
这种形变可以是压扁、拉长、弯曲等，具体取决于辊轮的形状和物体的性质。
辊压机的工作原理可以简单描述为：辊轮通过传动装置旋转，辊轮之间形成一定的间距，物体被辊轮夹紧并向内部运动，辊轮对物体施加压力，使物体发生形变，最终物体从出料口处被释放出来。
4. 应用领域辊压机广泛应用于金属加工、塑料加工、纸张加工、橡胶加工等行业。
例如，在金属加工中，辊压机可以用于制造金属板材、管材、型材等；在塑料加工中，辊压机可以用于制造塑料薄膜、塑料管道等。
总结：辊压机是一种常见的工业设备，通过辊轮的旋转和压制，对物体进行加工。
它的工作原理是辊轮对物体施加压力，使物体发生形变。
辊压机的应用领域广泛，可以用于金属加工、塑料加工、纸张加工等行业。
了解辊压机的工作原理有助于我们更好地理解和使用这种设备。
辊压机结构与工作原理
1.3.2辊系部分
• 三、辊压机震动大、扭力盘震动大 • 1．检查喂料粒度，查看喂料粒度是否过大。 • 2．检查辊面是否有凹坑，若辊面受损形成凹坑，将引起辊压机
的振动，还会引起减速机、电机的连带损坏，产量也将受到影 响，应及时补焊。
• 3．检查辊压机主轴承是否损坏，轴承损坏将造成辊压机的震动 ，应及时排查。
• 辊压机的液压系统共 有三大部份:A、液压油 站；B、集成块；C、 液压缸
• A、液压油站(见右:)
电磁阀 溢流阀 供油管道
液压油站
过滤器
电机及柱塞泵
单向阀
• B、液压集 成块(右图)
C、液压缸 (略)
蓄能器
液压集成块
检修液压缸 加载电磁阀
检修液压缸 供油管
压力传 感器
节流阀
供油管
液压缸供油管
• 若系统需要加压时----旁路阀,加压电磁阀通电----液 压缸加油；
• 当程序需要减压时----减压电磁阀动作----油回油箱 • 组合阀块上设有上安全溢流阀,对液压缸最高工作压
力进行了限制 • 组合阀块上设有快速卸压阀,当控制程序需要快卸压
时,此电磁阀动作
1.2.10 集中干油自动润滑系统
• 干油自动润滑 系统主要用于 主轴承、轴承 尘封以及活动 轴承座润滑
1.2.7冷却水系统
• 构成:旋转接头、端盖、水冷管、接管。 • 在挤压物料过程中所产生的热量,从辊面到辊轴中
心。冷却水通过辊轴中心换热后将热量带走
• 在工艺设计中还可以通过手动流量调节阀来控制 其冷却水系统
1.2.8减速机润滑系统
• 基本结构:
• 主要由过滤器、冷却 器、电动机、螺杆泵 (齿轮泵)、压力表、热 电阻、双金属温度计、 安全阀等组成
辊压机的工作原理
辊压机的工作原理辊压机是一种常见的工程机械设备，主要用于压实土壤、沥青和混凝土等材料。
它通过辊筒的旋转和振动来实现对地面材料的压实作用，从而提高地基的稳定性和承载能力。
下面将详细介绍辊压机的工作原理。
1. 辊压机的结构组成辊压机主要由辊筒、发动机、液压系统、传动系统和控制系统等组成。
- 辊筒：辊压机通常配备有一对或多对辊筒，辊筒通常由钢铁制成，具有一定的强度和耐磨性。
- 发动机：发动机提供辊压机的动力，常见的有柴油发动机和电动机两种。
- 液压系统：液压系统负责控制辊筒的升降和振动功能，通过液压泵、液压缸和液压阀等组件实现。
- 传动系统：传动系统将发动机的动力传递给辊筒，常见的有液力传动和机械传动两种方式。
- 控制系统：控制系统用于控制辊压机的工作状态和参数，包括启动、停止、振动频率和振动幅度等。
2. 辊压机的工作原理基于辊筒的旋转和振动，主要分为以下几个步骤：- 步骤1：启动辊压机的发动机，通过传动系统将动力传递给辊筒。
- 步骤2：调节液压系统，控制辊筒的升降和振动功能。
液压泵将液压油送入液压缸，使辊筒升起或下降，从而调节辊筒与地面的接触力。
- 步骤3：辊筒开始旋转，通过辊筒的重力和离心力，对地面材料进行压实。
辊筒的旋转速度和方向可以根据需要进行调节。
- 步骤4：辊筒开始振动，通过液压系统的控制，使辊筒产生振动力。
振动能够加速地面材料的压实过程，提高压实效果。
- 步骤5：根据需要，调整辊筒的振动频率和振动幅度，以适应不同材料的压实要求。
- 步骤6：辊压机完成压实作业后，停止辊筒的旋转和振动，关闭发动机。
3. 辊压机的应用领域辊压机广泛应用于道路建设、土地整理和基础工程等领域。
具体应用包括以下几个方面：- 道路建设：辊压机用于压实沥青路面、水泥路面和碎石路面等，提高道路的平整度和强度。
- 土地整理：辊压机用于压实土壤，使土壤更加紧实，提高地基的承载能力和稳定性。
- 基础工程：辊压机用于压实混凝土基础，确保基础的牢固和稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辊压机的结构与工作原理
辊压机主要由给料装置、料位控制装置、一对辊子（一个为定辊，另一个为动辊）、传动装置（电动机、皮带轮、齿轮轴）、液压系统、横向防漏装置等几大部分所组成。
固定辊的轴承座与底架端部之间有橡皮垫起缓冲作用，活动辊的轴承座底部衬有聚四氟乙烯。
两个辊子中，一个是支承在轴承上的固定辊；另一个是运动的辊子，通过动辊对物料层施加挤压力，两个辊子以相同的速度相向旋转，辊子两端的密封装置（心形片）防止物料在高压作用下从辊子横向间隙中排出。
两个辊子，通过四个重型滚动轴承安装在一个机架上，其中一个是固定辊，另一个是由油缸施加较大压力的活动辊，活动辊的轴承在机架上可以前后移动，机架由纵梁和横梁组成，它是由铸钢件通过螺栓连接而成的。
液压缸使活动辊以一定压力向固定辊靠近，如压力过大，则液压油排至蓄能器，使活动辊后移，起到保护机器的作用。
辊子之间的作用力由机架上的剪切销钉承受，使螺栓不受剪力。
粉碎作用主要决定于料粒间的压力，而不是决定于间隙。
辊压机工作时，当活动辊被电动机带动转动时，松散的物料由上方喂入两辊的间隙中，并向下运动，到下面受到破碎和挤压，形成密实的料床，经150-200Mpa的高压处理后，物料颗粒内部都产生强大的应力，当应力达到颗粒的破碎应力时，这些颗粒就相继被粉碎，或粒径变小，或成粉状，或部分颗粒产生微小裂纹，增大了物料的易磨性，从辊压机卸出的物料成片状料饼，但强度很低，经打散机打散后的颗粒物料中，有70-80%〈2mm，有20-30%〈0.05mm。
物料在两辊间是以一个料层或一个料床得到破碎压实，料床在高压下形成，压力导致一部分颗粒挤压其它邻近的颗粒，直至其主要
部分破碎、断裂、产生裂缝或劈开。
辊压机的工作原理也可如图3-59所示看出。
物料由给料装置（重力或预压螺旋给料机）给入，在相向回转的两个辊子之间受到很高的挤压力而被粉碎。
由于在两辊隙之间的压应力达50MPa以上，故大多数被粉碎的物料通过辊隙时被压成了料饼，但饼状物料中含有大量的细粉，经分散后即可选出成品。
物料在磨矿力F的作用下以拉入角（物料拉入处与两辊子中心连线之间的夹角，如图3-60所示o）连续通过间隙最窄的部位：压缩过程中，物料中的空气通过边缘逃逸，物料拉入时的空隙率为40%～50%，处于两辊最小间隙区的物料的空隙率为15%～20%。
图3-60高压辊磨机两辊间的工况
由于辊压机是在多颗粒聚集、多层物料迭加的情况下进行粉碎一即所谓层压粉碎，尽可能地使物料在较高的体积密度下进行给料，选择一种适合于物料特性的应力强度，控制物料有规律地通过应力区，有效地进行应力能与粉碎能的转换，从而使物料受到粉碎或产生大量的裂纹，提高粉碎效率。
试验表明：在料层粉碎条件下，利用纯压力粉碎比纯剪切和冲击粉碎能耗要小得多。
辊压机正是在料层粉碎过程中利用了纯压力，因此达到了提高效率、节约能耗的目的。
由于辊压机独特而有效的工作原理，因此，它适用于粉碎硬质、中硬质、软质等不同硬度的物料。
辊压机的结构与工作原理培训考试试题
一、填空题
1、辊压机主要由给料装置、料位控制装置、一对辊子：一个为定辊，另一个为动辊、传动装置、液压系统、横向防漏装置等几大部分所组成。
2、物料由给料装置给入，在相向回转的两个辊子之间受到很高的挤压力而被粉碎。
4、两个辊子中，一个是支承在轴承上的固定辊；另一个是运动的辊子，通过动辊对物料层施加挤压力，两个辊子以相同的速度相向旋转，辊子两端的密封装置防止物料在高压作用下从辊子横向间隙中排出。
5、压缩过程中，物料中的空气通过边缘逃逸，物料拉入时的空隙率为40%～50%，处于两辊最小间隙区的物料的空隙率为15%～20%。
8、由于在两辊隙之间的压应力达50MPa以上，故大多数被粉碎的物料通过辊隙时被压成了料饼，但饼状物料中含有大量的细粉，经分散后即
由于辊压机独特而有效的工作原理，因此，它适用于粉碎硬质、中硬质、软质等不同硬度的物料。
12、在料层粉碎条件下，利用纯压力粉碎比纯剪切和冲击粉碎能耗要小得多。
13、辊压机正是在料层粉碎过程中利用了纯压力，因此达到了提高效率、节约能耗的目的。
二、简答题
1、简述辊压机的组成部分？（10分）
2、简述辊压机能耗低的原因？（10分）
3、简述辊压机的工作原理?(20分）
3、试根据滚压机的机构及原理论述操作中的注意事项？（20）。
