三次元测量操作
三坐标测量机三次元安全操作及保养规程
三坐标测量机三次元安全操作及保养规程1. 引言三坐标测量机（也称为三次元测量机）是一种常用的精密测量设备，广泛应用于制造业和科研领域。
为了确保测量过程的准确性和稳定性，保护设备的完好性，以及保障操作人员的安全，本文档描述了三坐标测量机的安全操作和保养规程。
2. 操作前的准备在操作三坐标测量机之前，操作人员应进行以下准备工作：•穿戴合适的个人防护装备，如安全鞋、安全眼镜和手套。
•确定工作区域整洁，清除杂物和障碍物。
•检查设备是否正常工作，包括仪表是否校准，机械部件是否运转良好。
•确保测量机安装稳固，并且没有松动或不平稳的部件。
3. 安全操作步骤3.1 打开和关闭测量机•打开测量机前，确保设备处于稳定状态，并且停止任何测量活动。
•按照操作手册的指导，正确打开测量机的电源开关。
•关闭测量机时，先停止所有运行中的程序和操作，然后按照操作手册的指导正确关闭电源开关。
3.2 标定测量机•按照操作手册的指导，进行定位和标定操作。
•在进行标定前，确保使用的标准零件是干净、平整的，以及完全符合要求。
3.3 进行测量•在进行测量前，确保工件稳定固定并位于正确的位置。
•使用适当的测量方法和工具，在操作过程中避免过度施加力量。
•在拆卸和安装工件时，遵循正确的操作顺序和步骤。
3.4 结束测量•当测量结束时，停止测量程序和操作，确保工件和测量机处于安全状态。
•清理测量台和工件，确保没有残留物和杂物。
•关闭设备电源，按照操作手册的指导正确关机。
4. 保养规程为了确保三坐标测量机的正常运转和使用寿命，以下是一些常见的保养规程：4.1 日常清洁•每天结束工作后，使用干净的软布清洁测量机的工作台面和外壳，确保没有灰尘和污渍。
•定期使用吸尘器或气压清除测量机各个部位的灰尘，避免影响设备的运行和测量结果。
4.2 润滑维护•定期检查和更换设备的润滑油，确保润滑系统正常工作。
•在润滑油更换和维护过程中，按照操作手册的指导进行操作，确保正确的润滑剂和润滑量。

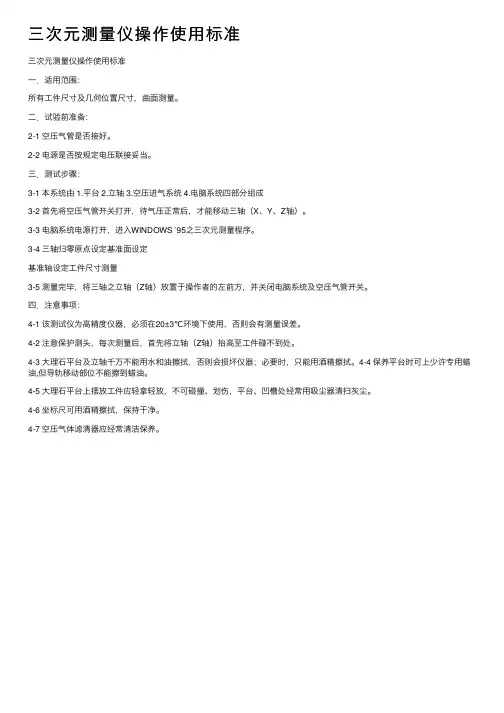

三次元测量仪操作使用标准
三次元测量仪操作使⽤标准
三次元测量仪操作使⽤标准
⼀．适⽤范围：
所有⼯件尺⼨及⼏何位置尺⼨，曲⾯测量。
⼆．试验前准备：
2-1 空压⽓管是否接好。
2-2 电源是否按规定电压联接妥当。
三．测试步骤：
3-1 本系统由 1.平台 2.⽴轴 3.空压进⽓系统 4.电脑系统四部分组成
3-2 ⾸先将空压⽓管开关打开，待⽓压正常后，才能移动三轴（X、Y、Z轴）。
3-3 电脑系统电源打开，进⼊WINDOWS ′95之三次元测量程序。
3-4 三轴归零原点设定基准⾯设定
基准轴设定⼯件尺⼨测量
3-5 测量完毕，将三轴之⽴轴（Z轴）放置于操作者的左前⽅，并关闭电脑系统及空压⽓管开关。
四．注意事项：
4-1 该测试仪为⾼精度仪器，必须在20±3℃环境下使⽤，否则会有测量误差。
4-2 注意保护测头，每次测量后，⾸先将⽴轴（Z轴）抬⾼⾄⼯件碰不到处。
4-3 ⼤理⽯平台及⽴轴千万不能⽤⽔和油擦拭，否则会损坏仪器；必要时，只能⽤酒精擦拭。
4-4 保养平台时可上少许专⽤蜡油,但导轨移动部位不能擦到蜡油。
4-5 ⼤理⽯平台上摆放⼯件应轻拿轻放，不可碰撞、划伤，平台、凹槽处经常⽤吸尘器清扫灰尘。
4-6 坐标尺可⽤酒精擦拭，保持⼲净。
4-7 空压⽓体滤清器应经常清洁保养。
3次元测量仪详细使用方法
3次元测量仪详细使用方法3D测量仪是一种用于测量物体的三维形状和尺寸的设备。
它可以通过捕捉物体的表面信息，并将其转化为三维模型，从而提供精确的测量结果。
本文将详细介绍3D测量仪的使用方法。
一、准备工作在使用3D测量仪之前，需要进行一些准备工作。
首先，确保测量仪的电源正常连接，并且设备的各个部件完好无损。
其次，检查测量区域是否整洁，以确保不会对测量结果产生干扰。
最后，确保测量仪与计算机连接正常，并安装了相应的驱动程序和软件。
二、测量操作步骤1. 启动测量软件在计算机上启动测量软件，并确保与测量仪的连接正常。
根据软件界面的提示，选择相应的测量模式和参数设置。
2. 放置被测物体将被测物体放置在测量区域内。
确保物体表面光滑且无遮挡物，以获得准确的测量结果。
如果被测物体较大或重，可以使用支架或夹具固定物体，以避免移动或倾斜。
3. 选择测量方式根据被测物体的形状和尺寸，选择合适的测量方式。
常见的测量方式包括点云测量、激光测距和光栅测量。
根据实际情况，选择最适4. 开始测量根据软件界面的指引，开始进行测量操作。
通常情况下，需要在被测物体的不同位置进行测量，以获取全面的数据。
在每次测量时，保持手持测量仪的稳定，并保持一定的测量距离和角度。
5. 数据处理与分析完成测量后，测量仪会将采集到的数据传输到计算机上进行处理和分析。
根据需要，可以使用软件提供的功能对数据进行滤波、配准和拟合等处理操作，以获得更精确的测量结果。
6. 结果输出与记录测量软件通常会将处理后的结果以图形或数据的形式输出。
可以将结果保存到计算机中，并进行记录和备份。
在输出结果时，要注意选择合适的文件格式和参数设置，以满足后续的使用需求。
三、注意事项1. 在进行测量时，要避免强光照射到测量区域，以免干扰测量仪的工作。
2. 使用测量仪时要轻拿轻放，避免碰撞和摔落，以免损坏设备。
3. 在使用过程中，要时刻关注测量仪和计算机的工作状态，确保连接和传输的正常进行。
三次元测量影像仪安全操作及保养规程
三次元测量影像仪安全操作及保养规程随着科技的不断发展，越来越多的测量仪器被广泛运用在各个领域，其中三次元测量影像仪作为一种新型测量设备，具有高精度、高效率和非接触式测量等优点，在制造业、建筑业等领域得到广泛应用。
然而，三次元测量影像仪的安全操作和保养却是非常重要的，以下将详细介绍关于三次元测量影像仪的安全操作及保养规程。
一、安全操作规程1. 仪器的安装（1）放置位置：在安装三次元测量影像仪的地方，需要考虑到周围环境是否有尘土、湿度、温度变化等因素。
影像仪应放在干燥通风的地方，周围不能有过大的振动或磁场干扰。
（2）电源：在安装三次元测量影像仪时，需要使用专门的电源插座，避免使用电源线路和供电措施不周全的插座。
（3）防静电：三次元测量影像仪是一种高灵敏度的设备，如果操作人员的手上带有静电，会对设备产生损害，影响设备的精度。
因此，在进行使用前，需要将设备接地，避免因电气静电引起的问题。
2. 操作规程（1）操作人员：只有经过专业培训的操作人员才能启动并操作三次元测量影像仪。
（2）检查设备：在每次使用前，需要检查三次元测量影像仪设备的各项功能是否正常，同时仔细观察各部件是否完好、接头处是否松动。
（3）使用范围：三次元测量影像仪具有测量精度高等特点，只能用于测量适合的尺寸以及带有一定平整度的物体。
对于一些凸起、凹陷、几何复杂的物体，不适合用此设备进行测量。
（4）测量范围：三次元测量影像仪数据信息较大，需要注意不超过测量范围限制，以确保测量精度。
（5）操作注意：在启动三次元测量影像仪之前，需要确认测试物体的相对位置和方向，避免操作过程中撞击到物体引起安全隐患。
二、保养规程1. 设备维护（1）日常清洁：三次元测量影像仪表面带有高灵敏度的电子元件和光学器件，日常使用后，表面会有多种杂质和灰尘。
对于影响测量精度的杂物，需及时清洁。
（2）使用环境：三次元测量影像仪设备的使用环境较高，建议使用者将其设备放在座位上或专用检测室内，避免建筑施工及设备振动等环境因素对仪器造成损害。
三次元操作标准
三次元操作标准一、上机前的检查1.1检查气压表的压力达不到6KGf/min暂停使用。
1.2检查Y轴副传动是否干净，花岗石平台是否干净。
1.3检查工件是否有灰尘、铁屑。
1.4检查探头是否有锁紧，锁对位置，将探头校正好。
1.5检查电源是否全部打开。
1.6一切检查完毕后方可将量测工件放在机台上量测。
二、上机步骤2.1用擦布把量测工作台自己擦干净，特别是Y轴副传动花岗石轨道要用去渍油擦干净，保持其光滑度。
2.2打开总气压开关、打开干燥机。
2.3打开电源插座、打开电脑。
2.4双击QC5000图像、寻找机械零点，点“yes”自寻找或点“no”移动摇杆，手动找机械零点。
2.5按照测量的需求把工件放在工作平台上，如需要夹具，使用夹具固定，对于一些轻的塑料产品用双面胶固定在夹具上面。
2.6按照工件的性质选择投影仪或电子测头测量。
2.7电子测头需要在探头选择器选择相应的方向做测头校正，如更换探头必需在工具→选择使接触探头无效，完成后点击“OK”方可校正，投影需在探头库里点击选择“mag2”→“解析力”→“教导”→“Q5”的玻璃片上最大的一个圆，输入预测值→确定。
2.8投影机使用时用玻璃片校正，超过三天重新校正。
2.9在关闭QC5000时，将三次元上的X\Y\Z轴全部关闭（OFF），使用时全部一起打开（ON）.2.10录制新程式步骤：2.10.1 录制，将探头移动到工件正上方按转折点。
（在progrem里）2.10.2在此转折点上按右键。
在“CNC模式步骤”→“设为手动模式”。
2.10.3开始量测平面作面补正。
→测线作轴摆正。
→测另外一垂直线与摆正线一起选中作零点。
2.10.4在零点上按右键将其改为“CNC模式”设为“CNC模式步骤”。
2.10.5将探头垂直提起按转折点。
2.10.6如果要测圆移动至圆正上方按转折点。
2.10.7测左边的线需要移动至线的左上边按转折点。
测右边的线需移至线的右上边按转折点。
三下机步骤：3.1把量测仪器的X轴Z轴移至右上端的安全位置，Y轴移至花岗石平台中间位置。
三次元操作指导书
确保设备良好的工作状态，保证品质，防止设备损坏。
2、职责：
三次元操作人员必须严格按照本指导书作业。
3、作业程序：
3.1.1操作人员必须按照《三次元日常点检表》规定内容对设备进行点检确保设备正常运作。
3.1.2定期计量校正，保证测量的准确性，以确保品质。
4、作业注意事项
4.1检查导轨移动范围是否存在障碍物。
4.2测量物尺寸是否超出仪器测量范围。
4.3导轨快速档关闭时勿用力快速推动导轨。
5、作业流程
5.1打开空气过滤机及气阀
5.2打开三次元充气阀门
5.3打开稳压电源开关
5.4开关
5.5启动电脑主机
5.6启动
5.7三次测量程式
5.8开始测量
5.9在系统处理菜单内选择“结果”命令退出测量程式
5.10关闭电脑
5.11关闭稳压电源
5.12关闭三次元充气阀门
5.13关闭空气过滤机及气阀。
三次元操作规范
，开启控制柜启动计算机，点击启动测量软件图标点，选点测量点，选线测量点，选面测量点，选圆测量点，选球测量测量测量点，选圆锥测量构造元素：包括构造和组合元素。
选择图标3.4.1组合直线：单击进入，在名称栏为组合直线命名，在名称列表中选取相应的元素，点公差与输入按钮输入理论值与公差，点击完成后得到由元素组合成的直线。
3.4.2同理可以完成组合点，组合圆，组合椭圆，组合平面，组合圆柱，组合球，组合圆锥。
3.4.3选择基本测量——构造，还可进行平移平面，组合平面等元素编辑功能。
3.5坐标系：3.5.1程序开始前必须点坐标系——初始化。
3.5.2将工件CAD数模打开，调出数模坐标系，点击按钮，弹出工件位置找正的界面。
3.5.3选择所需矢量元素，选择方向，空间旋转；选择所需矢量元素，旋转方向，平面旋转；选择所需点元素，确定坐标原点，平移；将原点元素在CAD数模中的坐标数值做相反数输入平移；填写坐标系命名；CAD＝工件；确定。
3.5.4将测头移至原点附近验证所建坐标系与数模是否相符。
3.6相关功能：用鼠标单击工具条的这些图标可以计算两元素之间的夹角、距离或求两元素间的交点、垂足、对称元素、镜像、投影、计算圆锥。
3.6.1距离：点击“距离”图标进入相关功能距离画面。
3.6.1.1 输入名称、选择元素、评定公差、点确定后即可生成两元素的距离。
3.6.1.2距离计算有效元素可为点与点，点与直线，点与平面，此三项为元素间的空间垂足距离。
数值显示在LAD中。
3.6.1.3 直线之间求距离时，若两直线夹角大于±0.5 °则距离为零，若两直线夹角小于±元素的投影：点击“投影”图标形位公差：工具栏图标定向公差：包括平行度、垂直度、倾斜度定位公差：包括同轴度、对称度、位置度按按《简爱》是一本具有多年历史的文学着作。
至今已152年的历史了。
它的成功在于它详细的内容，精彩的片段。
在译序中，它还详细地介绍了《简爱》的作者一些背景故事。
三次元影像测量仪安全操作及保养规程
三次元影像测量仪安全操作及保养规程前言三次元影像测量仪是一种非接触式测量设备，可以快速、精确地测量各种复杂的物体几何形状和表面轮廓，并生成高精度的三维模型。
在实际应用中，需要进行安全操作和保养，以确保设备的正常运转和使用效果，同时也能够延长设备的寿命。
本文将介绍三次元影像测量仪的安全操作及保养规程，以帮助用户更好地使用和维护设备。
安全操作规程1. 准备工作在使用三次元影像测量仪之前，需要进行以下准备工作：•检查供电电源是否正常；•检查设备是否有损坏或故障；•将设备放置在平稳的地面上，防止因震动或位移等原因影响测量精度；•确保设备周围没有任何干扰物。
2. 操作步骤在进行三次元影像测量仪的使用时，需要按照以下步骤进行操作：1.开启设备电源，等待设备启动完成；2.调整设备参数设置，包括测量精度、扫描范围、图像质量等；3.放置被测物件，调整设备位置和角度，确保能够在整个测量范围内进行扫描；4.启动测量程序，进行自动或半自动扫描；5.完成测量后，关闭设备电源，并清理设备和周围环境。
在操作过程中还需要注意以下事项：•避免将设备暴露在阳光直射或高温环境下；•避免在强烈的电磁场或振动环境中使用设备；•避免在设备没有停止运行时进行拆卸或维护。
3. 故障排除在使用设备过程中可能会出现故障或异常情况，需要进行相应的排除和处理。
常见的故障情况包括：•扫描图像模糊或不完整；•测量数据误差较大；•设备接口无法连接。
在遇到以上情况时，可以按照以下步骤进行排除：1.检查设备电源及供电线路是否正常；2.检查设备是否正常开启并工作；3.检查设备参数设置；4.检查被测物体的表面情况和光照条件。
如果以上方法不能解决问题，可以联系设备的售后服务人员进行维修和处理。
保养规程三次元影像测量仪的保养主要包括以下几个方面：1. 设备清洁长时间使用后，设备表面会积累灰尘和污渍，这些杂物会影响设备的测量精度和光学效果。
因此需要定期清洁设备，清理器件表面和各个部件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMM的精度
•精密度(Precision)
讯 系统误差大小的反应, 抽样量测分散程度 械资 et •准确度(Accuracy) .n 实际量测值与真值间的一致性程度 网机 eng Mitutoyo M544 的精度如下 马w棚ww.map U=3.5+3.5L/1000 （μｍ）
6
CMM 机型构造
9
测量感应器
要充分发挥三次元的真正价值以及考虑
讯 测定效率，必须要考虑选用合适的测定感应 械资 et 器. .n • 接触式感应器 网机 eng • 非接触式感应器 马w棚ww.map • 多功能感应器
10
接触式感应器
大多数CMM制造商的测头系统都选用
讯 Renishaw公司的产品 械资 et •TP20 .n •PH10 马w棚w网w.m机apeng •测针
• 桥式马w(B棚riwdge网w-typ.em机) a械pe资ng讯.net
7
依CMM操作方法分类
••本手 C公.动N司马.型C使自w用动棚的w型是网手w动.型m机a械pe资ng讯.net
8
使用环境
• 温度: 为有效充分应用三次元测定机的性能,必须事先
讯 提供 20℃±1℃之环境. 械资 et • 湿度 :最好湿度保持在65%以下最为适宜. .n • 振动: 10Hz以下振动:振幅2μmp-p以下.10~50Hz振 机 g 动:加速度0.4G以下 棚网 apen • 空压源品质 马 .m • 噪音,强电场或强磁场,灰尘,日光垂直 www 照射或空调设备之直吹
三马次w棚元w测网w定基.m机仪础a(篇械CpMe资nMg)讯课.n程et
1
课程内容
前言
讯 硬体架构 械资 et 使用环境 机 g.n 测定感应器 网 en 测量前准备工作 棚 ap 坐标系建立 马www.m 总结
2
前言
讯 • 什么是三次元 械资 et (CMM, Coordinate Measuring Machine) 网机 eng.n • CMM的优点 马w棚ww.map • CMM的精度
1根测针校准 多根测针校准
棚网 apen 测针径的修正以及机械坐标系的原点设定。 三次元因为有自动修正使用测针的直径的机能，所以使用的测针必须
马 .m 实施测针的校正，实施了校正作业的话就会自动设定机械坐标系的原点。
பைடு நூலகம்
www ※注意点
为了正确校正测针要注意：例如校正φ2.0的测头时，测针尺寸要尽量接近φ2.0。 19
11
MH20i
马w棚w网w.m机a械pe资ng讯.net
12
量测前准备工作
• CMM 使用注意事项
讯 • 量测工件的准备 械资 et • 制具的准备, 工件定位方式 机 g.n • 尺寸图的理解 马w棚w网w.mapen • 量测资料取得
13
CMM开关机步骤
讯 1.打开气压总阀门，向空气调节器供气 械资 et 2.旋转空气调节器上的阀门至“SUP”位置 机 g.n 3.轻轻拉下气压调节钮的旋钮 网 en 4.调节气压至0.4 MPa 棚 ap 5.按下气压调整器，使其返回原来位置 马www.m 6.打开电脑开关
讯 ①测定室的室温在20℃、温度在60%以下。
②将被测物放在平台上时，要轻放，避免对平台及工件造成伤痕。
械资 et ③测针的紧固力，用不松动程度的力紧固。 .n ④输入测定点时，要轻轻地、慢慢地触碰。
⑤各轴时移动和被测物装上取下时，要注意不要让Z轴本体部及测针部与
网机 eng 被测定物碰撞。若碰撞则会造成精度不良。
⑥注意被测物的固定方法，固定时不要使被测物变形。
马棚 .map 操作上的注意
①X轴、Y轴、Z轴的各轴的移动部份，平台等的导向部要定期进行清
w 扫。否则会造成作动不良，以及精度不良。 ww ②测针使用时要仔细，避免碰弯，碰坏。
因是精密仪器，要细心注意使用。
24
被测物固定方法
讯 固定工件时不要使之歪斜变形。 械资 et 要尽量取作为基准进行平面较正的部分。 马w棚w网w.m机apeng.n 如这个精度不好，下面开始的测定值，都是不正确的。
14
CMM开关机步骤
7.启动计算机后出现如下窗口。
讯 将测头移至测量范围的中间附近后，点击“OK” 棚网机a械pe资 8.出现如下窗口后，请将侧头移至ABS0位置，各轴进行 马www.m ABS0处理后，窗口内亮着的红灯变成绿灯。
15
CMM开关机步骤
9.X，Y，Z三轴都ABS0处理后，出现如下窗口移动测头，确认计数
讯 器的显示发生变化，然后关闭窗口（如不关闭将无法使用） 马w棚w网w.m机a械pe资 （请勿最小化窗口）
16
CMM开关机步骤
讯 10.启动测量程序 械资 et 用鼠标点击Windows的“开始”按钮，然后分别 .n 点击“程序”→MITUTOYO→”Mcosmos” 网机 eng 11.开始测量 马w棚ww.map 12.关机步骤与开机步骤正好相反。
3
什么是三次元 （CMM）
由测定传感器
讯 (Sensor)在互相垂直 资 的 X , Y , Z三个轴向 械 et 上作轴向运动, 依据各 .n 轴的移动量及传感器 网机 eng 所得信号, 在计算器上 棚 ap 运算转换取得量测数 马www.m 据的仪器.
4
CMM的优点
• 提高测定效率
讯 • 解决传统测量难题 械资 et • 提高复杂测定物之测定精确度及信赖度 机 g.n • 测定数据处理自动化 马w棚w网w.mapen • 自动化效果
25
马w棚w网wT.hm机e Ea械npde资ng讯.net
26
零件座标系的建立方法
基 圆 基准 点 准面 设 轴马设 定 设w定 定棚w网w.m机a械pe资ng讯.net
20
基准面设定
马w棚w网w.m机a械pe资ng讯.net
21
圆点设定
马w棚w网w.m机a械pe资ng讯.net
22
基准轴设定
马w棚w网w.m机a械pe资ng讯.net
23
注意事项
三次元测定时的注意点
17
座标系的建立
• 机械座标系 (圆球点)
讯 三次元本身设定的的座标系。 机械资 • 零件座标系 马w棚w网w.mapen 待测零件设定为基准的座标叫做零件座标系。
18
测针的校正
进行三次元测量时，必须要输入测定点。输入方法是使
讯 测针接触测量物输入测定点。 械资 et 测针的种类
.n 单测头 机 g 多测头
