三次元测量仪操作规范
三次元测量仪操作规程

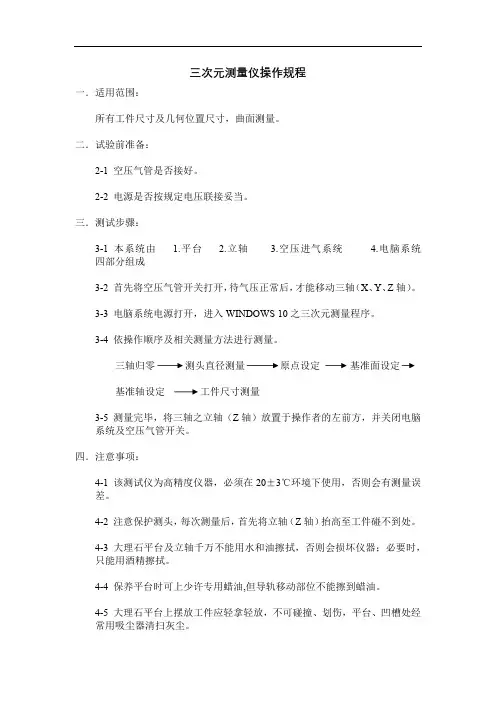

三次元测量仪操作规程
一．适用范围：
所有工件尺寸及几何位置尺寸，曲面测量。
二．试验前准备：
2-1 空压气管是否接好。
2-2 电源是否按规定电压联接妥当。
三．测试步骤：
3-1 本系统由 1.平台 2.立轴 3.空压进气系统 4.电脑系统四部分组成
3-2 首先将空压气管开关打开，待气压正常后，才能移动三轴（X、Y、Z轴）。
3-3 电脑系统电源打开，进入WINDOWS 10之三次元测量程序。
3-4 依操作顺序及相关测量方法进行测量。
三轴归零测头直径测量原点设定基准面设定
基准轴设定工件尺寸测量
3-5 测量完毕，将三轴之立轴（Z轴）放置于操作者的左前方，并关闭电脑系统及空压气管开关。
四．注意事项：
4-1 该测试仪为高精度仪器，必须在20±3℃环境下使用，否则会有测量误差。
4-2 注意保护测头，每次测量后，首先将立轴（Z轴）抬高至工件碰不到处。
4-3 大理石平台及立轴千万不能用水和油擦拭，否则会损坏仪器；必要时，只能用酒精擦拭。
4-4 保养平台时可上少许专用蜡油,但导轨移动部位不能擦到蜡油。
4-5 大理石平台上摆放工件应轻拿轻放，不可碰撞、划伤，平台、凹槽处经常用吸尘器清扫灰尘。
三坐标测量机三次元安全操作及保养规程
三坐标测量机三次元安全操作及保养规程1. 引言三坐标测量机（也称为三次元测量机）是一种常用的精密测量设备，广泛应用于制造业和科研领域。
为了确保测量过程的准确性和稳定性，保护设备的完好性，以及保障操作人员的安全，本文档描述了三坐标测量机的安全操作和保养规程。
2. 操作前的准备在操作三坐标测量机之前，操作人员应进行以下准备工作：•穿戴合适的个人防护装备，如安全鞋、安全眼镜和手套。
•确定工作区域整洁，清除杂物和障碍物。
•检查设备是否正常工作，包括仪表是否校准，机械部件是否运转良好。
•确保测量机安装稳固，并且没有松动或不平稳的部件。
3. 安全操作步骤3.1 打开和关闭测量机•打开测量机前，确保设备处于稳定状态，并且停止任何测量活动。
•按照操作手册的指导，正确打开测量机的电源开关。
•关闭测量机时，先停止所有运行中的程序和操作，然后按照操作手册的指导正确关闭电源开关。
3.2 标定测量机•按照操作手册的指导，进行定位和标定操作。
•在进行标定前，确保使用的标准零件是干净、平整的，以及完全符合要求。
3.3 进行测量•在进行测量前，确保工件稳定固定并位于正确的位置。
•使用适当的测量方法和工具，在操作过程中避免过度施加力量。
•在拆卸和安装工件时，遵循正确的操作顺序和步骤。
3.4 结束测量•当测量结束时，停止测量程序和操作，确保工件和测量机处于安全状态。
•清理测量台和工件，确保没有残留物和杂物。
•关闭设备电源，按照操作手册的指导正确关机。
4. 保养规程为了确保三坐标测量机的正常运转和使用寿命，以下是一些常见的保养规程：4.1 日常清洁•每天结束工作后，使用干净的软布清洁测量机的工作台面和外壳，确保没有灰尘和污渍。
•定期使用吸尘器或气压清除测量机各个部位的灰尘，避免影响设备的运行和测量结果。
4.2 润滑维护•定期检查和更换设备的润滑油，确保润滑系统正常工作。
•在润滑油更换和维护过程中，按照操作手册的指导进行操作，确保正确的润滑剂和润滑量。
三次元影像测量仪操作指导书
文件类型 三级文件三次元测量仪操作指导书生效日期2020.08.02页数4状态执行1. 目的为确保三次元测量的稳定性以及产品量测的准确性和延长仪器的使用寿命，特制定本操作规程2.工作环境条件：环境温度为23±3℃；环境相对湿度为40%-60%；电源：220V ±10V 50HZ ； 压缩空气输入压力：0.4MPa ～0.6MPa 。
压缩空气中不能含有油、水、杂质；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。
3、主机构成坐标测量机由测量机主机、控制系统、测头测座系统、计算机（测量软件）几部分组成。
3、工作方法3.1 测量机启动前的准备3.1.1、检查机器的外观及机器导轨是否有障碍物，电缆及气路是否连接正常； 3.1.2、对导轨及工作台面进行清洁；主机控制系统计算机测量软件测头3.1.3、检查温度、气压、电压、地线等是否符合要求，对前置过滤器、储气罐、除水机进行放水检查；3.1.4、以上条件都具备后，接通UPS、除水机电源，打开气源开关。
3.2测量机系统启动3.2.1、打开计算机电源，启动计算机，打开测头控制器电源；3.2.2、打开控制系统电源，系统进入自检状态（操纵盒所有指示灯全亮）；3.2.3、待系统自检完毕，点击PC-DMIS 软件图示，启动软件系统；3.2.4、冷开机时，软件视窗会提示进行回机器零点的操作。
此时将操纵盒的“加电”键（右下角）按下，接通驱动电源，点击“确认”键，测量机进入回机器零点过程，三轴依据设定程序依次回零点；3.2.5、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。
3.3 测量机系统关闭3.3.1、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；3.3.2、退出PC-DMIS 软件，关闭控制系统电源和测座控制器电源；3.3.3、关闭计算机电源，UPS、除水机电源，关闭气源开关。
3.4、电脑软件操作步骤详见三次元操作手册内软体PC-DMIS 操作说明.4、三次元操作注意事项4.1、开机时主机和计算机的开机顺序会影响计算机的通讯初始化设置，所以务必请用户严格按照上述开机顺序进行。
三次元测量仪操作作业指导书
1 目的保障三次元测量仪计量精度时刻达到国际标准，能保证测量时顺利进行检验测工作。
2 适用范围适用于品质部指定人员操作过程。
3 操作要求3．1 使用前应仔细检查仪器各部分是否完好全面，应对仪器作以下几项检查。
3．1．1 工作测量仪是否准备就绪。
电源打开（保证220V±2V）。
空气阀门开关打开4㎏/㎝（0.4Mpa）。
ABS执行完成，且TS连接绿灯亮起。
3．1．2 电脑是否准备就绪。
Bring系列，tDongle是否插好UC Board线是否接好。
PH9线是否接在Coml Port上。
PH9 DIP SW:1和3往上OFF,其余往下ON（DOS＋Windows）。
2和3往下OFF,其余往下ON（Windows）。
BH-V系列:Dongle（Keypro）是否插好,U DL Board线是否接好。
3．1．3 软件体定Bring系列：在C：\Cosmos\Ini\Mctrlwin.ini内。
检查【RtpDev03】项目：Comport=ComlBaudrate=6（Dos+ Windows）7（Windows）在C：\Cosmos\Exe\Ucdbw.inf内。
检查IRQNUM与COM-UC板上的设定，是否吻合。
3．2 检查测量仪平台前后、上下、左右运行空间位置，应无干涉测量运行的其它物质，气管和连接无牵扯阴碍测量顺利运作。
3．3 开启电脑主机和显示器自动入到Windows运行状态。
3．4 轻握X（主轴）轴测头上部附有胶质的位置，试运行工作测量仪的X（左、右）Y（前、后）Z（上、下）工作测量轴，应轻滑顺手。
OK后轻拧三轴微调部位的紧锁开关，使其处于静止状态。
3．5 将需测量的物件擦拭干净，清理孔、缝内的杂质、残渣。
3．6 摆好需测量物件，使其处于测量仪可测范围，运行电脑进入Geopak-Window软件，设定参数后开始依照图面尺寸位置和标准进行测量。
4 注意事项4．1三次元测量仪为高度贵重和精密仪器，在开启电源、气压、和紧锁开关前，绝不可以用手推动。
三次元测量机操作规范
3.2.7.2.1当探测器与表面接触时,屏幕显示测量点计数.
3.2.7.2.2测量直线,圆时, 取点至少两点以上, 点位置平均分散.
3.2.7.2.3 按不同需求测量直线, 圆, 等元素,测量完成后所测要素的轮廓将显示在电脑显示屏上.
3.2.7.2.4按关系按钮求出两元素之间的关系在屏幕上显示出来.
X有限公司
文件名称
三坐标测量机操作规范
版本
X
文件编号
编制部门
品质部
页数
第1页,共1页
1.目的：
1.1 确保三次元之正确使用及测量结果之准确性.
2.范畴:
2.1 本厂使用之三次元皆适用之.
3.内容：
3.1量测精度:可量测一样测量工具(卡尺,直角尺等)不能直接测量之尺寸和精度较高对象尺寸,量测数据可精确到0.001mm.
3.2.5 按完成键进入测量模式,此模式是系统内用处最多的模式,它具有了测量七种基本的几何特点(点,线,平面,圆,圆柱圆锥及球体).并可计目前测量特点与其它特点的关系.
3.2.6 将量测物用标准柱体与夹具固定,使量测面平行或垂直于平台平面.
3.2.7量测:
3.2.7.1单一测量平面度:可直接按测量模式在被测对象表面的四周及中心各取一点,直接读出数据.
3.2.7.2.5其它几何特点测量方式同上.
3.2.7 .2.6取下被测物,关闭电源开关.
3.2.8 具体操作方法参照CMM作业说明书.
3.3 注意事项：
3.3.1 操作人员需经过专业的培训，在操作的同时需佩带手套。
3.3.2 逐日对机台进行清洁，保养。
3.3.2.1 滑轨要用无尘纸清洁。
3.3.2.2 平台和球形标准件要去尘，以防影响量测精度。
三次元操作指引
5.1每天用无水酒精清洁XYZ轴导轨上的灰尘，注意不可接触各轴光栅尺。
5.2气压不够时不可用力推移各轴,每天把空气过虑器放气一次，以排除过虑的水分。
5.3使用后把气压阀关上，如不常用须把电源关上。
5.4测量时用力要轻，不可用力过大，碰击后及时退回，不可超过5mm。
5.5平台上不可放有多余的物品，使用治具须平稳放置，使用和取出要在正前方。
5.6标准球使用后用保护套套好不可碰撞和用手触摸其表面。
5.7每天按《测量和监控装置日常点检及保养表》对仪器进行检点及保养。
5.8仪器须每年校验一次。
6.0支持文件
GB/TI9001-2000 idt ISO9001-2000 7.6
《测量设备控制程序》………………………………………………………………
文件编号
版本/版次
A/0
标题
三次元操作指引
页次
1/1
制订日期
1.0目的
为使三次元规范使用和维护保养。
2.0适用范围
适用于本公司的产品或零部件的几何量的测量。
3.0职责
测量员负责对三次元的使用和保养。
4.0作业程序
4.1主要结构
4.2操作步骤
4.2.1开机:打开气压阀，把气压调节到4±0.5Mpa，打开控制面板侧边电源开关,待控制系统启动后选择语言“中文简体”。
4.2.2校正：打开XYZ轴气压开关,按系统显示提示把Z轴移到最前方的左上角、选择探头类型、卸下探头将Z轴端顶在标准球上、插入探头锁紧、测量标准球对探针进行校正,完成后可开始测量任何特征图形元素。
4.2.3测量：把产品固定在平台上，按产品特征要求设定基准面、基准轴线和原点，完成后可对产品各部审核
批准
3次元测量仪详细使用方法
3次元测量仪详细使用方法3D测量仪是一种用于测量物体的三维形状和尺寸的设备。
它可以通过捕捉物体的表面信息，并将其转化为三维模型，从而提供精确的测量结果。
本文将详细介绍3D测量仪的使用方法。
一、准备工作在使用3D测量仪之前，需要进行一些准备工作。
首先，确保测量仪的电源正常连接，并且设备的各个部件完好无损。
其次，检查测量区域是否整洁，以确保不会对测量结果产生干扰。
最后，确保测量仪与计算机连接正常，并安装了相应的驱动程序和软件。
二、测量操作步骤1. 启动测量软件在计算机上启动测量软件，并确保与测量仪的连接正常。
根据软件界面的提示，选择相应的测量模式和参数设置。
2. 放置被测物体将被测物体放置在测量区域内。
确保物体表面光滑且无遮挡物，以获得准确的测量结果。
如果被测物体较大或重，可以使用支架或夹具固定物体，以避免移动或倾斜。
3. 选择测量方式根据被测物体的形状和尺寸，选择合适的测量方式。
常见的测量方式包括点云测量、激光测距和光栅测量。
根据实际情况，选择最适4. 开始测量根据软件界面的指引，开始进行测量操作。
通常情况下，需要在被测物体的不同位置进行测量，以获取全面的数据。
在每次测量时，保持手持测量仪的稳定，并保持一定的测量距离和角度。
5. 数据处理与分析完成测量后，测量仪会将采集到的数据传输到计算机上进行处理和分析。
根据需要，可以使用软件提供的功能对数据进行滤波、配准和拟合等处理操作，以获得更精确的测量结果。
6. 结果输出与记录测量软件通常会将处理后的结果以图形或数据的形式输出。
可以将结果保存到计算机中，并进行记录和备份。
在输出结果时，要注意选择合适的文件格式和参数设置，以满足后续的使用需求。
三、注意事项1. 在进行测量时，要避免强光照射到测量区域，以免干扰测量仪的工作。
2. 使用测量仪时要轻拿轻放，避免碰撞和摔落，以免损坏设备。
3. 在使用过程中，要时刻关注测量仪和计算机的工作状态，确保连接和传输的正常进行。
三次元测量影像仪安全操作及保养规程
三次元测量影像仪安全操作及保养规程随着科技的不断发展，越来越多的测量仪器被广泛运用在各个领域，其中三次元测量影像仪作为一种新型测量设备，具有高精度、高效率和非接触式测量等优点，在制造业、建筑业等领域得到广泛应用。
然而，三次元测量影像仪的安全操作和保养却是非常重要的，以下将详细介绍关于三次元测量影像仪的安全操作及保养规程。
一、安全操作规程1. 仪器的安装（1）放置位置：在安装三次元测量影像仪的地方，需要考虑到周围环境是否有尘土、湿度、温度变化等因素。
影像仪应放在干燥通风的地方，周围不能有过大的振动或磁场干扰。
（2）电源：在安装三次元测量影像仪时，需要使用专门的电源插座，避免使用电源线路和供电措施不周全的插座。
（3）防静电：三次元测量影像仪是一种高灵敏度的设备，如果操作人员的手上带有静电，会对设备产生损害，影响设备的精度。
因此，在进行使用前，需要将设备接地，避免因电气静电引起的问题。
2. 操作规程（1）操作人员：只有经过专业培训的操作人员才能启动并操作三次元测量影像仪。
（2）检查设备：在每次使用前，需要检查三次元测量影像仪设备的各项功能是否正常，同时仔细观察各部件是否完好、接头处是否松动。
（3）使用范围：三次元测量影像仪具有测量精度高等特点，只能用于测量适合的尺寸以及带有一定平整度的物体。
对于一些凸起、凹陷、几何复杂的物体，不适合用此设备进行测量。
（4）测量范围：三次元测量影像仪数据信息较大，需要注意不超过测量范围限制，以确保测量精度。
（5）操作注意：在启动三次元测量影像仪之前，需要确认测试物体的相对位置和方向，避免操作过程中撞击到物体引起安全隐患。
二、保养规程1. 设备维护（1）日常清洁：三次元测量影像仪表面带有高灵敏度的电子元件和光学器件，日常使用后，表面会有多种杂质和灰尘。
对于影响测量精度的杂物，需及时清洁。
（2）使用环境：三次元测量影像仪设备的使用环境较高，建议使用者将其设备放在座位上或专用检测室内，避免建筑施工及设备振动等环境因素对仪器造成损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.6.1、输入试验参数:按”试样参数”,输入2,按确认键,可输入”原始直径”,按确认键。
5.6.2、输入试验参数:按”试样参数”,输入3,按确认键,可输入”原始宽度”,按确认键。
5.6.3、输入试验参数:按”试样参数”,输入4,按确认键,可输入”原始厚度”,按确认键。
5.7、撕裂试验:
五、操作步骤
5.1、打开推拉力计试验机电源开关,将待测试产品夹持在推拉力试验机夹具上。
5.2、调整位移限位按钮,设定最大及最小位移。
5.3、设置试验方式:按”试验方式”,输入0,按确认键,选定”拉伸试验”。
5.4、设置试验方式:按”试验方式”,输入3,按确认键,选定”撕裂试验”。
5.5、设置试验方式:按”试验方式”,输入4,按确认键,选定”剥离试验”。
5.7.1、输入试验参数:按”试样参数”,输入4,按确认键,可输入”原始宽度”,按确认键。
5.8、剥离试验:
5.8.1、输入试验参数:按”试样参数”,输入3,按确认键,可输入”原始宽度”,按确认键。
5.9、显示窗口切换:
5.9.1、拉伸试验:按”最大值”键可显示”最大值/示值/拉伸强度切换。
5.9.2、撕裂试验:按”最大值”键可显示”最大值/示值/撕裂强度切换。
6.3、当发现推拉力试验机出现故障时,必须立即停止使用,并通知厂常进行维修,并将维修结果详细记录下来。
C
0
B
9
8
7
6
5
4
3
2
1
0
A
9
8
7
6
5
4
3
2
1
0
版本
版次
ECN NO.
日期
修订页次
变更描述
核准
审核
制订
发行签章
BY
DATE
一、目的
为了保证量测的准确性，减少人为误差，确保量测过程的一致性，特制订此操作规范。
二、适用范围
本操作规范适用于HELMEL三次元测量仪。
三、校正周期
一年
四、参考文件:
操作说明书
5.9.3、剥离试验:按”最大值”键可显示”最大值/示值/剥离强度切换。
5.10、按力、位移键清零。
5.10、按ቤተ መጻሕፍቲ ባይዱ始键开始试验。
5.11、试验完毕，应关闭推拉力试验机主电源开关，取走测试样品。
六、日常保养
6.1、每日必须对推拉力试验机外表面进行清洁。
6.2、每个月必须对推拉力试验机的各按钮进行保养,确认,并做好保养记录。
