陶瓷配方技术
0.403 11.3
•②计算各氧化物所占质量百分数（即各氧化物化学组成）表2-6 组成 % SiO2 Al2O3 Fe2O3 66.09 27.29 0.78 CaO MgO K2O Na2O 1.301 总和 100.00
1.364 0.1099 3.081
第三节 配方计算
2.3.2 由实验式计算化学组成
Pb(ZrXTi1-x)O3
表示——PbTi O3中的Ti有x％被Zr取代
• 陶瓷中常掺和一些改性物质。它们的数量用重量百分数或分
子百分数表示。如：
Pb0.920Mg0.040 Sr0.025Ba0.015· （Zr0.53Ti0.47 ）O3+0.5wt％CeO2+0.225wt%MnO2
表示——Pb（Zr0.53 Ti0.47）O3中的Pb有4％分子被Mg取代， 2.5％分子被Sr取代，1.5％被Ba取代；PbTi O3中的Ti有53％
0.0823 0.0319
•⑤ 将所得的氧化物的系数按规定的顺序排列，得实验式：
0.0872 K2O 0.1224 Na2O 0.0823 CaO 0.0319 MgO
0.9795 AL2O3 0.0205 Fe2O3
4.232 SiO2
第三节 配方计算
2.3.2 由实验式计算化学组成
计算步骤：
作业1：某瓷胎实验式为：
0.086 K2O 0.120 Na2O 0.082 CaO 0.030 MgO
0.978 Al2O3
0.022 Fe2O3
4.15SiO2
试计算瓷胎的化学组成。
第三节 配方计算
2.3.2 由实验式计算化学组成
解：列表计算结果：
坯式中分子数 分子量 氧化物重量 其重量和 各氧化物重量百分比 249 373.59 ％ =66.67 26.65 所以所求坯式化学组成为 ： SiO2 Al2O3 ％ 66.67 26.65
第二节 配方依据
2.2.1 主要氧化物在坯料中的作用
瓷坯中各氧化物间关系：
• n（Al2O3）/m（SiO2）=1：5 • 坯料中的Al2O3不低于2mol
第二节 配方依据
2.2.2 配方调试
原则：配方是在示性矿物组成的基础上，考虑到实际原料 及生产工艺因素而定的。 基础：配方调试的理论基础：K2O—Al2O3—SiO2系统三元 相图(P85)。
得到氧化物的质量。 • ② 计算各氧化物的质量之和。 • ③ 分别用各氧化物的质量除以各氧化物质量之和得到各氧化
• ① 实验式中各氧化物的摩尔数分别乘以各该氧化物的摩尔质量，
物所占质量的百分数。
第三节 配方计算
2.3.2 由实验式计算化学组成
例 2：某瓷胎实验式为：
0.088 CaO 0.010 MgO 0.077 Na2O 0.120 K2O
第二节 配方依据
2.2.2 配方调试
配方调试的理论基础：
K2O—Al2O3—SiO2系统三元相图。
SiO2
E • E：三元系统的最低共熔点 • B：石榴石的组成点 • M：莫来石的组成点 • 长石质瓷的组成范围在直线ME的 B 两侧。此区域的物相为莫来石， 玻璃相，残余石英，方石英。 三元系统最低共熔点E的温度 为980 ℃ （上下20 ℃ ） 范围波动。 瓷的组成范围越近E点， K2O 成瓷温度越低，液相量越多， 莫来石越少。瓷的组成越近M点， 成瓷温度越高，莫来石的量越多，液相量越少。
长石利于晶体发育成长，降低烧成温度的作用大于钾长石。
第二节 配方依据
2.2.2 配方的调试
④ 石英：用量不超过25～35％。
⑤ 其它成分：加入1～２％的滑石，引入MgO。 ⑥ 加入废瓷粉，不超过10%。 ⑦ 铁、钛含量过高，加入少量磷酸盐，可适当降低坯体的 烧成温度，提高瓷体的白度。或加入微量的CoO（氧化焰烧 成时）可减少Fe、Ti的着色，形成视觉上的白。用量 0.5/10000。
0.928 Al2O3
0.018 Fe2O3
4.033SiO2
试计算瓷胎的化学组成。
第三节 配方计算
2.3.2 由实验式计算化学组成
解：
MgO K2 O Na2O 总计 4.747 366.8
•①计算各氧化物的质量及总和：表2-5 氧化物 SiO2 Al2O3 Fe2O3 CaO 质 量 242.4 100.1 2.875 4.937
2.1.5 分子式表示法
第一节 坯料组成表示法
2.1.1 配料比表示法
方法：属最常见方法，直接列出每种原料的百分比。 例：某刚玉瓷配方： 工业氧化铝：95.0％ 苏州高岭土：2.0％ 海城滑石： 3.0％ 优点：具体反映原料的名称和数量，便于直接进行生产和 试验。 缺点：各工厂所用及各地所产原料成分和性质不相同；或 即使是同种原料，只要成分不同，配料比例也须作相应变更； 无法进行相互比较和直接引用。
SiO2 4.15 60.1 249
•工艺过程： Al2O3含量高，烧成温度高； Al2O3含量低，烧成
时易变形。
第二节 配方依据
2.2.1 主要氧化物在坯料中的作用
K2O 、Na2O ： • 主要由长石（瓷土）引入。 • 与Al2O3 SiO2形成玻璃相。 • 助熔作用， K2O 、 Na2O含量过高（>５％），急剧降低烧 成温度， 热稳定性大大降低，一般控制含量在５％以下。可 提高白度。
2.3.4 由配料量计算实验式 2.3.5 由实验式计算配料量 2.3.6 由化学组成计算配方 2.3.7 由示性矿物组成计算配料量
2.3.8 更换原料时配方计算
第三节 配方计算
2.3.1 从化学组成计算实验式
计算步骤：
• ① 化学组成含灼减成分时，换算为不含灼减的化学组成。 • ② 计算各氧化物的摩尔数——各氧化物的质量百分数除以各氧 化物的摩尔质量。 • ③ 计算各氧化物的摩尔数值——各氧化物 摩尔数除以碱性氧
• 式中ａｂｃｄ表示各氧化物的摩尔数，用来表示各氧化物间 的相互比例。 • 坯料的实验式中取中性氧化物的摩尔数为之和c为１。 • 釉料的实验式中取碱性氧化物的摩尔数为之和a+b为１。
第一节 坯料组成表示法
2.1.5 分子式表示法
方 法：分子式表示其组成。电子工业用的陶瓷常用。 • 如最简单锆－钛－铅固溶体的分子式：
0.8575 1.217 0.3388 2.170 2.001
第三节 配方计算
2.3.1 从化学组成计算实验式
•② 将各氧化物百分数除以各氧化物的摩尔质量，得到各氧化物 的摩尔数（表2-3） 摩尔数 SiO2 AL2O3 Fe2O3 mol 1.1600 0.2583 0.0054 CaO MgO K 2O 0.0230 Na2O 0.0323
优点：利用这些数据可以初步判断坯，釉的一些基本性质； 用原料的化学组成可以计算出符合既定组成的配方。 缺点：原料和产品中这些氧化物不是单独和孤立存在的， 它们之间的关系和反应情况比较复杂。因此此方法有局限性 。
第一节 坯料组成表示法
2.1.4 实验公式(赛格式)表示法
方 法：以各种氧化物的摩尔数的比例来表示。先根据坯和 釉的化学组成计算出各氧化物的分子式；再按照碱性氧化物、 中性氧化物和酸性氧化物的顺序列出它们的分子数。这种表 示法称为坯式或釉式。 例 如： ａＲ２Ｏ · ２Ｏ３· ｃＲ ｄＲＯ2 ｂＲＯ
分子被Zr取代。CeO和MnO2为外加改性物质。
第二节 配方依据
2.2.1 主要氧化物在坯料中的作用
2.2.2 配方调试
2.2.3 确定配方的步骤
第二节 配方依据
2.2.1 主要氧化物在坯料中的作用
SiO2 ： • 主要由石英引入，也可由粘土，长石引入。是成瓷的主要成 分。
• 部分 SiO2与Al2O3在高温下生成莫来石；部分SiO2以残余石
组成 SiO2 Al2O3 Fe2O3 CaO MgO K2O Na2O 灼减 总计
% 63.37 24.87 0.81 1.15 0.32 2.05 1.89 5.54 100
解：
• ① 将该瓷坯的化学组成换算为不含灼减的化学组成百分数 （表2—2） 组成 % SiO2 AL2O3 Fe2O3 CaO 67.09 26.33 MgO K2O Na2O 总计 100
第一节 坯料组成表示法
2.1.3 化学组成表示法
方法：根据化学全分析的结果，用各种氧化物及灼烧减量 的重量百分比反映坯和釉料的成分。 例某日用瓷坯（%）：
SiO2 66.88 Al2O3 21.63 Fe2O3 0.47 CaO 0.61 MgO 0.37 K2O 2.94 Na2O IL 1.60 5.47
英形式存在，这是构成瓷体的骨架，提供瓷体的机械强度。 • 部分SiO2与碱性氧化物在高温下形成玻璃体，使坯体呈半透 明性。 • 注意： SiO2含量高，热稳定性差，易于炸裂。工艺过程不 易控制。
第二节 配方依据
2.2.1 主要氧化物在坯料中的作用
Al2O3 ： • 主要由粘土，长石引入，成瓷的主要成分。 • 部分于莫来石中，部分于碱性氧化物形成玻璃体。 • 相对提高Al2O3含量，可提高白度，热稳定性，化学稳定性， 和机械强度。
0.0217 0.0084
•③ 将中性氧化物的摩尔总数算出： 0.2583+0.0054 = 0.2637 •④ 用0.2637分别除各氧化物的摩尔数，得到一套以R2O3系数为 1的各个氧化物的系数：表2-4。
第三节 配方计算
2.3.1 从化学组成计算实验式
表 2-4 氧化物 系 数 SiO2 AL2O3 Fe2O3 4.232 0.9795 0.0205 CaO MgO K 2O 0.0872 Na2O 0.1224
发泡陶瓷工艺配方
发泡陶瓷工艺配方发泡陶瓷是一种具有轻质、高强度、耐高温和良好隔热性能的新型陶瓷材料。
它在航空航天、电子电器、建筑和汽车工业等领域有着广泛的应用前景。
本文将介绍一种常见的发泡陶瓷工艺配方，帮助读者了解其制作过程和关键技术。
发泡陶瓷的工艺配方主要包括基础材料、发泡剂、增强剂和辅助剂等几个方面。
首先是基础材料的选择，通常使用的是粉状氧化铝作为陶瓷的基材。
粉状氧化铝具有良好的耐高温性能和化学稳定性，是制作发泡陶瓷的理想基础材料。
其次是发泡剂的选取。
发泡剂是发泡陶瓷制作中的关键因素，它可以在高温下分解生成气体，从而实现材料的发泡效果。
常用的发泡剂有过氧化铝、硼酸和过硫酸铵等，这些发泡剂具有较高的热分解温度和较高的气体释放量，可以在烧结过程中实现材料的发泡。
此外，增强剂的加入可以提高发泡陶瓷的力学性能和抗冲击能力。
常用的增强剂有碳纤维、硅酸铝纤维等。
这些纤维增强剂可以有效地提高发泡陶瓷的强度和韧性，使其具有更好的使用性能。
辅助剂的加入可以改变发泡陶瓷的性能和工艺特性。
例如，可以添加氧化铁等颜料，使发泡陶瓷具有不同的颜色和外观；可以添加聚合物黏结剂，提高材料的可加工性和成型性。
在具体的制作过程中，首先将粉状氧化铝和发泡剂按照一定比例混合均匀，然后通过干压、注塑或浸渍等成型工艺将混合料成型为所需形状。
接下来，将成型坯体进行烘干，去除内部和表面的水分。
最后，将烘干后的坯体进行高温烧结，使其发生化学反应，产生气体，并形成孔隙结构，从而实现材料的发泡效果。
发泡陶瓷的制作过程中需要特别注意一些关键技术。
首先是烧结工艺的控制，烧结温度和时间的设定对于发泡陶瓷的性能具有重要影响。
过高或过低的烧结温度都会导致发泡效果不理想或材料性能下降。
其次是成型工艺的选择，不同的成型工艺会对发泡陶瓷的组织结构和性能产生不同的影响。
因此，需要根据具体需求选择适合的成型工艺。
总之，发泡陶瓷工艺配方是制作高性能陶瓷材料的关键之一。
通过合理选择基础材料、发泡剂、增强剂和辅助剂，并掌握关键工艺技术，可以制作出具有轻质、高强度、耐高温和良好隔热性能的发泡陶瓷材料，为各个领域的应用提供可靠的解决方案。
陶瓷烧制技术中的釉料配方与应用
陶瓷烧制技术中的釉料配方与应用在陶瓷烧制技术中，釉料是起到保护和装饰作用的重要组成部分。
釉料的配方和应用技术对于陶瓷制作的成败起着至关重要的作用。
本文将探讨陶瓷釉料的配方和应用技术，以及其在不同类型陶瓷制作中的应用。
一、釉料配方的重要性釉料是由多种化合物组成的复杂体系，其配方的选择对于陶瓷制作的成品质量和特性有着直接的影响。
釉料的配方需要考虑到陶瓷的类型、用途以及所需的装饰效果等因素。
一般而言，釉料的配方包括主要材料、助熔剂、稳定剂和颜料等。
主要材料是釉料的基础，通常包括石英、长石、黏土和石灰等。
这些材料在烧制过程中能够形成玻璃质的结构，使釉料能够附着在陶瓷表面，并提供保护作用。
助熔剂是用来降低釉料的熔点，使其在烧制过程中能够更好地融化和流动。
常见的助熔剂包括碱金属氧化物和碱土金属氧化物等。
助熔剂的选择和使用量需要根据陶瓷的类型和所需的效果来确定。
稳定剂是用来调节釉料的黏度和流动性的物质。
常见的稳定剂有硼酸和磷酸等。
稳定剂的添加可以改善釉料的涂覆性能和烧结性能。
颜料是用来给釉料着色的物质，常见的颜料有金属氧化物和金属盐等。
颜料的选择和使用量需要根据所需的装饰效果来确定。
二、釉料应用技术的发展随着陶瓷制作技术的不断发展，釉料的应用技术也在不断创新和改进。
传统的釉料应用技术主要包括浸渍、刷涂和喷涂等。
浸渍是将陶瓷坯体浸入釉料中，使其吸收釉料后再进行烧制。
刷涂是用刷子将釉料涂抹在陶瓷表面，形成一层均匀的釉层。
喷涂是利用喷枪将釉料均匀地喷射在陶瓷表面上。
近年来，随着喷墨技术的发展，数字喷墨技术在陶瓷釉料应用中得到了广泛的应用。
数字喷墨技术可以将图案和图像直接打印在陶瓷表面上，实现个性化和多样化的装饰效果。
这种技术不仅提高了生产效率，还大大降低了制作成本。
三、釉料的应用范围釉料在陶瓷制作中有着广泛的应用。
根据不同的需求和用途，釉料可以分为透明釉、不透明釉和装饰釉等。
透明釉是最常见的一种釉料，其主要成分是石英和长石等。
陶瓷耐磨料配方

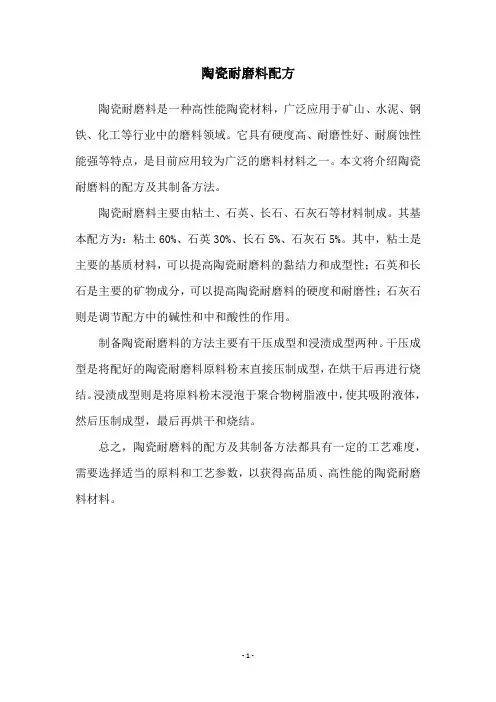

陶瓷耐磨料配方
陶瓷耐磨料是一种高性能陶瓷材料，广泛应用于矿山、水泥、钢铁、化工等行业中的磨料领域。
它具有硬度高、耐磨性好、耐腐蚀性能强等特点，是目前应用较为广泛的磨料材料之一。
本文将介绍陶瓷耐磨料的配方及其制备方法。
陶瓷耐磨料主要由粘土、石英、长石、石灰石等材料制成。
其基本配方为：粘土60%、石英30%、长石5%、石灰石5%。
其中，粘土是主要的基质材料，可以提高陶瓷耐磨料的黏结力和成型性；石英和长石是主要的矿物成分，可以提高陶瓷耐磨料的硬度和耐磨性；石灰石则是调节配方中的碱性和中和酸性的作用。
制备陶瓷耐磨料的方法主要有干压成型和浸渍成型两种。
干压成型是将配好的陶瓷耐磨料原料粉末直接压制成型，在烘干后再进行烧结。
浸渍成型则是将原料粉末浸泡于聚合物树脂液中，使其吸附液体，然后压制成型，最后再烘干和烧结。
总之，陶瓷耐磨料的配方及其制备方法都具有一定的工艺难度，需要选择适当的原料和工艺参数，以获得高品质、高性能的陶瓷耐磨料材料。
- 1 -。
陶瓷材料工艺
第二节 陶瓷的成形方法
模压成形
模压成形是将混合料加入到模具中，在压力机上压 成一定形状的坯体的方法。
手动压制
自动压制
冷等静压成形
利用液态、气体或橡胶等作为传压介质，在三维方 向对坯体进行压制的工艺。冷等静压可分为干式和湿式 两种形式。
冷等静压
湿式冷等静压（液体为传压介质） 干式冷等静压（气体或弹性体为传压介质）
混料
根据计算的结果称料，多种组分的原料经过一定的 方法混合均匀的过程称为混料。（在球磨机中的混料过 程可同时实现粉碎和混合的双重目的。）
混料的两种基本形式：
1）干混 2）湿混，因此有必要在成形前进行塑化处理。
常用的塑化剂：
注浆法成形
以水为溶剂、粘土为粘结剂和陶瓷粉体混合，配制 成的具有较好流动性的料浆，再将料浆注入到具有产品 形状的石膏模中成形的方法。
热压铸成形
这种成形方法借鉴了金属压铸成形的工艺思路，利 用石蜡的高温流变特性，对陶瓷石蜡流体进行压力下的 铸造成形。 1）料浆的制备：将经过陶瓷粉体与6～12％石蜡和 0.1～
第七章 陶瓷的成形原理及工艺
第一节 混合料的制备 第二节 陶瓷的成形方法
第一节 混合料的制备
混合料的计算与称料
混合料配方的计算的两种基本形式：
1）已知的化学计量式的配料计算； 2）根据化学成分进行的配料计算。
称料时应注意的原则：
1）按组分含量由少到多的顺序称量。 2）采用累积称量法称量。
1）无机塑化剂：粘土等
2）有机塑化剂： 有机塑化剂
粘结剂（如聚乙烯醇） 增塑剂（如甘油） 溶剂 （如无水乙醇）
塑化剂选用和加入的原则
1）在保证坯料一定可塑性的条件下，尽可能减少塑化 剂的用量。
陶瓷工艺学陶瓷原料配方计算
第三节 配方计算
❖ 2.3.2 由实验式计算化学组成
▪例 2：某瓷胎实验式为：
0.088 CaO 0.010 MgO 0.077 Na2O 0.120 K2O
0.928 Al2O3 0.018 Fe2O3
4.033SiO2
试计算瓷胎的化学组成。
第三节 配方计算
❖ 2.3.2 由实验式计算化学组成
2.3.7 由示性矿物组成计算配料量 ❖ 2.3.8 更换原料时配方计算
第三节 配方计算
❖ 2.3.1 从化学组成计算实验式
▪ 计算步骤： •① 化学组成含灼减成分时，换算为不含灼减的化学组成。 •② 计算各氧化物的摩尔数——各氧化物的质量百分数除以各氧 化物的摩尔质量。 •③ 计算各氧化物的摩尔数值——各氧化物 摩尔数除以碱性氧 化物或中性氧化物摩尔数的总和，得到一套以碱性氧化物（常用 于釉式）或以中性氧化物（多用以坯式）为1 的各氧化物的数值。 • ④ 将各氧化物的摩尔数值按RO·R 2O3·RO 2的顺序排列为实验式
第二节 配方依据
❖ 2.2.2 配方的调试
▪④ 石英：用量不超过25～35％。 ▪⑤ 其它成分：加入1～２％的滑石，引入MgO。 ▪⑥ 加入废瓷粉，不超过10%。 ▪⑦ 铁、钛含量过高，加入少量磷酸盐，可适当降低坯体的 烧成温度，提高瓷体的白度。或加入微量的CoO（氧化焰烧 成时）可减少Fe、Ti的着色，形成视觉上的白。用量 0.5/10000。 ▪ ⑧ 加少量的着色剂，得到不同的着色泥坯。
第三节 配方计算
❖ 2.3.2 由实验式计算化学组成
▪ 作业1：某瓷胎实验式为：
0.086 K2O 0.120 Na2O 0.082 CaO
0.030 MgO
0.978 Al2O 3 0.022 Fe2O3
陶瓷釉料配方入门基础
陶瓷釉料配方入门基础
陶瓷釉料配方是指根据所需效果，将不同的材料按一定比例混合制作成釉料的过程。
1. 选择主要材料：根据所需效果选择主要材料，主要有石英、长石、白云石、玻璃粉等。
2. 选择助剂：根据所需效果选择助剂，助剂主要有黏土、矾石、硼砂等。
3. 确定配料比例：根据所需釉料的特性，确定各种材料的配料比例，一般通过试验来确定最佳比例。
4. 混合材料：将各种材料按照确定的配料比例进行混合，可以使用搅拌机或者手工搅拌，直至均匀。
5. 筛选：将混合好的釉料放入筛网中，通过筛网将颗粒较大的杂质过滤掉。
6. 研磨：使用研磨机将筛选过的釉料进行细磨，直至达到所需的细腻程度。
7. 加工成釉料：将研磨好的釉料进行干燥，可以通过气流干燥或自然晾干等方式。
8. 试验和调整：将制作好的釉料进行试验，观察其颜色、透明度、附着力等性能，并根据需要进行调整，直至达到满意的效
果。
以上是陶瓷釉料配方的基本步骤，通过不同材料和配比的选择，可以制作出各种不同效果的釉料。
但由于配方制作过程中存在一定的专业技术和经验要求，初学者建议在专业指导下进行操作。
陶瓷透明釉釉料配方
陶瓷透明釉釉料配方
陶瓷透明釉是一种常见的釉料，它可以让陶瓷制品更加光滑、均匀，并且增加其美观度。
为了获得高质量的透明釉效果，制作配方是至关重要的。
下面将介绍一种常见的陶瓷透明釉釉料配方。
材料:
- 75% 硅酸铝
- 5% 硅酸钠
- 10% 亚氨基甲酸酯
- 5% 硝酸铵
- 5% 碳酸钠
步骤:
1. 将硅酸铝和硅酸钠混合在一起，并搅拌均匀。
2. 在混合物中加入亚氨基甲酸酯，并搅拌至混合物充分溶解。
3. 将硝酸铵和碳酸钠加入混合物中，并搅拌均匀。
4. 将混合物倒入研磨机中，并使用高速旋转进行研磨，直至形成细腻的粉末。
5. 将粉末倒入容器中，并加入足够的水搅拌均匀，形成透明的釉料。
这种陶瓷透明釉釉料配方具有良好的透明度和稳定性，并且可以很好地附着在陶瓷制品表面。
然而，不同的制作条件和原材料可能会影响釉效果，因此需要根据实际情况进行调整和改良。
- 1 -。
陶瓷原料及配方基础
• 高温时黏土和石英都能溶解于长石之 中。液相中Al2O3和SiO2相互作用， 促进莫来石晶体的形成和长大赋予了 坯体的力学强度和化学稳定性。
.
什么是莫来石
.
• 釉料中长石是主要熔剂。釉料关键是 要熔融充分，需要较多的长石。保证 釉料在烧成中均匀流动、平整，形成 玻璃体光亮。
.
钾长石的熔融特性 1130℃开始熔融，1220℃时分解，生成白榴子石 与SiO2熔体，其反应为： K2O·Al2O3·6SiO2→ K2O·Al2O3·4SiO2（白榴子石） ＋ SiO2
.
长石质瓷瓷相组成
• 玻璃相：50%—60% • 莫来石：10%—20% • 残余石英：8%—12% • 发生晶型转变的石英：6%—10%
.
坯料实际配方
• 攸县某日用陶瓷厂坯料配方
高岭土：41% 瓷石：35% 广东洗泥：10% 钾长石：8% 石英：6%
.
• 怎么去配釉？
.
配釉原则
• 1.熔融温度 • 2.流动性 • 3.透光性 • 4.光泽度 • 5.釉面花纹
温度升高，逐渐全部变成液相，由于钾长石的熔 体中存在白榴子石和硅氧熔体，粘度大。
.
钠长石的熔融特性 天然的钠长石熔化温度较低，约为1100~1200℃
，它熔化时没有新的晶相产生，液相的组成和末 熔长石的组成相同； 形成的液相粘度较低，因而在燃烧过程中它容易 引起产品变形。
.
坯料的类型
• 一般我们按所使用的熔剂原料来进行 分类，主要有长石质瓷、绢云母质瓷， 骨灰瓷、镁质瓷（滑石瓷）等。
LOGO
陶瓷工艺 陶瓷原料与配方
湖南陶瓷技师学院培训中心
吴洋 18673373420 1204436894@
陶瓷釉料配方600例
陶瓷釉料配方600例陶瓷釉料是一种应用广泛的陶瓷材料，其配方可以根据不同的需求和用途进行调整。
在这篇文章中，我将介绍600例陶瓷釉料配方的相关参考内容，以供参考。
1. 透明釉料配方：- 20% 镁长石- 40% 黄长石- 20% 石英- 20% 重铬酸铅2. 白釉料配方：- 50% 金星瓷土- 30% 镁长石- 20% 石英3. 红釉料配方：- 30% 金星红瓷土- 30% 石英- 20% 镁长石- 20% 红铁矿4. 黄釉料配方：- 40% 金星黄瓷土- 30% 镁长石- 20% 石英- 10% 黄铁矿5. 蓝釉料配方：- 40% 金星蓝瓷土- 40% 石英- 10% 无定形玻璃- 10% 金属氧化物颜料6. 绿釉料配方：- 30% 绿瓷土- 30% 石英- 20% 镁长石- 20% 铬氧化物颜料7. 黑釉料配方：- 40% 黑陶瓷土- 30% 石英- 20% 镁长石- 10% 锰氧化物颜料8. 粉釉料配方：- 30% 粉红瓷土- 40% 石英- 20% 镁长石- 10% 无定形玻璃9. 橙釉料配方：- 30% 金星橙瓷土- 30% 石英- 30% 镁长石- 10% 铁氧化物颜料10. 灰釉料配方：- 50% 灰陶瓷土- 20% 石英- 20% 镁长石- 10% 硅石11. 青釉料配方：- 30% 玉石瓷土- 30% 石英- 20% 镁长石- 20% 铜氧化物颜料12. 咖啡色釉料配方： - 30% 咖啡瓷土- 30% 石英- 20% 镁长石- 20% 锰氧化物颜料13. 紫色釉料配方： - 30% 金星紫瓷土 - 30% 石英- 20% 镁长石- 20% 锰氧化物颜料14. 金色釉料配方：- 40% 金星金瓷土- 30% 镁长石- 20% 石英- 10% 金属颜料15. 银色釉料配方：- 40% 银瓷土- 30% 石英- 20% 镁长石- 10% 金属颜料这里列举了15种常见的陶瓷釉料配方，包括透明釉、白釉、红釉、黄釉、蓝釉、绿釉、黑釉、粉釉、橙釉、灰釉、青釉、咖啡色釉、紫色釉、金色釉和银色釉。
范文陶瓷釉料调配方法与步骤
范文陶瓷釉料调配方法与步骤在陶瓷制作过程中，釉料的调配是一个重要的环节。
合适的釉料可以使得陶瓷制品具备更好的质感和美观度。
本文将介绍范文陶瓷的釉料调配方法和步骤，以帮助陶瓷制作爱好者更好地掌握这一技巧。
一、准备工作釉料调配前需要准备一些基本材料，包括粉料、稀释剂、着色剂等。
同时，还需要准备称量工具、搅拌器等器材，以确保调配的准确性和效果。
二、计算配方在调配釉料之前，我们需要根据需要制作的陶瓷器物的种类和要求，计算出适合的配方。
釉料的配方一般由清熔配方和着色剂配方组成。
清熔配方是基础配方，它决定了釉料的基本特性，而着色剂配方则决定了釉料的颜色和效果。
三、称量粉料根据配方中的比例，将所需的粉料按照重量称量出来。
注意在称量过程中要使用准确的称量工具，并精确记录下来以备后用。
四、稀释与过筛将称量好的粉料倒入容器中，加入适量的稀释剂，用搅拌器将其搅拌均匀。
搅拌的过程中，可以适当调整稀释剂的用量和添加的时间，以控制釉料的流动性和粘度。
同时，还需要将稀释后的釉料过筛，去除其中可能存在的颗粒和杂质。
五、添加着色剂根据配方中的比例，将所需的着色剂加入到稀释好的釉料中。
注意在添加着色剂时要逐渐加入，并反复搅拌均匀，以确保颜色的均匀分布。
六、调整粘度和浓度调配好的釉料需要经过适当的调整，以符合实际使用的需要。
在这一步骤中，可以根据需要适量调整釉料的粘度和浓度，以便更好地涂刷和运用在陶瓷制品上。
七、测试与修正调配好的釉料需要进行测试和修正，以确认其质量和效果是否符合预期。
可以在陶瓷坯体上进行釉料测试，观察其颜色、亮度和流动性等方面的表现。
如果不符合要求，可以通过调整配方或进行再次调配来修正。
八、存放与使用调配好的釉料应储存在密封容器中，防止其受到空气中的湿气和污染。
使用时，需要搅拌均匀，并进行适当稀释后方可使用。
同时，也需要注意安全使用釉料，避免对身体造成危害。
这就是范文陶瓷釉料调配的方法与步骤。
通过准确的计算和调配，以及适当的测试和修正，可以得到质量稳定、颜色华丽的釉料，使陶瓷制品呈现出更好的品质和艺术效果。
