盖板明涵技术交底书
盖板涵施工技术交底书
盖板涵施工技术交底书
一、施工前准备
1.确认盖板涵的位置和大小，查看设计图纸和勘测记录，比对实际情况，准确确定盖板涵的位置和高程；
2.确定盖板涵的施工方法，包括施工顺序、施工工序等；
3.搭建好现场工地，包括建立临时办公室、仓库、工人宿舍等，保证施工现场的卫生和安全。
二、施工步骤
1.开挖：按照设计图纸上的高程和尺寸进行开挖，注意挖掘的细节问题，如：开挖平面要求、挖面稳定、保证周围环境安全等；
2.防护：对于已经开挖好的盖板涵，应采取有效的防护措施，如加装拦板，进行警戒和警示，保护挖方地面不发生沉降；
3.混凝土浇筑：在开挖好的基础（坑底）上进行混凝土浇筑，注意浇筑的时间、方法和浇筑质量；
4.加固：浇筑混凝土后，加固盖板涵的结构，保证盖板涵的承载能力和使用寿命；
5.安装：选择符合标准的盖板，进行精密加工、喷涂、调整等工序，将盖板放置于预留的位置，进行安装。
安装顺序应按照设计要求进行；
6.防水处理：盖板涵的防水处理非常重要，应采用专用的防水材料进行处理；
7.边坡护理：盖板涵周围的边坡左右必须进行护理，防止边坡松散崩塌危及工程。
三、注意事项
1.严格按照设计图纸和施工顺序进行施工，不得随意更改；
2.在施工过程中，要严格控制质量，保证施工质量符合设计和国家标准要求；
3.施工现场必须保持干燥，做到水泥、钢筋、混凝土等材料不得受潮，保证质量；
4.在盖板涵施工过程中，要采取专业的安全防护措施，保证工人的人身安全；
5.施工完成后，现场必须进行清理，还原环境原貌，并对单位进行质量验收、验收合格后方可投入使用。
以上是盖板涵施工技术交底书的具体内容，希望有所帮助。
盖板涵施工技术交底
b、表面平整度不能超过：5mm
c、相邻两板表面高下差：2mm
9、 沉降缝
涵身沉降缝必须与基础沉降缝相对，防止出现错缝和咬缝现象，以防止不均匀沉降出现裂纹。
A、沉降缝施工所用旳原材料必须符合设计规定；
B、位置、尺寸构造必须符合设计规定；
C、沉降缝旳质量应到达缝宽均匀，缝身竖直，环向贯穿，填塞密实，外表整洁。
13、吊装规定
1）吊装时，设专人指挥，在操作过程中，除现场指挥人员外，任何人不得指挥操作。
2）采用通过严格训练旳从事吊装工作旳人员，施工指挥人员对构造物旳技术特点、安装规定、前后次序、设计旳特殊规定以及机具旳重要性能，均应切实掌握，以保证指挥时无误。
3）吊扣与吊装构件平面夹角最小不能不不小于45度。
技 术 交 底
施工单位：施工标段：A3
监理单位：编号：
主送单位
日 期
工程名称
根据图号
工程部位
盖板涵技术交底
1、设计概况
为1-2×2钢筋混凝土盖板涵。本涵涵长64.75米，净宽2米，净高2米，侧墙厚度为65cm，混凝土基础厚度60cm，混凝土基础宽度380cm，洞身每隔4-6米设置一道沉降缝，缝内填以沥青麻絮或不透水材料。本涵设计基底承载力为200KPa，涵洞轴线与路中线夹角为90°。进出口洞口均采用八字墙型式，排水纵坡4.0%。
8）遇有恶劣气候（如5级以上大风），影响施工安全时，应停止作业。
9）吊装盖板时，不得扭曲钢丝绳，以免梁体上吊环受力不均匀，拉毁吊环。
10）盖板吊装好后来，应认真检查台帽与板间旳缝隙，缝隙必须做到均匀、不超标。
11）安装时板底与台帽满铺一层1：1水泥砂浆，保证盖板安装平稳，板端与台帽竖缝间一端以石棉板填塞，另一端用1：1水泥沙浆填塞密实。
盖板涵施工技术交底书
9.3填土施工安排坑底抽水，清除完垃圾、淤泥等杂质后，报请监理工程师检 验，达到规范要求并经得监理的同意后，方可进行填筑施工。填土要求两侧对称分层进行，先把合格回填材料运到现场，据坑底尺寸和分层松铺厚度15cm，计算每侧坑底每层所需材料数量，装载机铲料放入坑内，推土机均匀推平，注意留出2%的双向横坡，推土机推不到及推不平的地方采用人工配合进行整平，注意材料级配合理，整平均匀，不得有集料窝现象；超粒径颗粒，树根等杂质人工捡出。填筑至原地面或衔接段路基高度后，与路基填土同步进行，注意台背填土的宽度，填至涵顶高度后即与衔接段路基贯通，此时注意涵顶填土高度小于75cm时，严禁任何重车、施工机械通行，以免损坏结构物。
4.3钢筋工程经试验检验合格并且监理工程师同意的钢筋才能用于本工程。钢筋加工按图纸尺寸准确下料，运至现场严格按设计图纸和施工技术规范绑扎。主钢筋尽量不设接头，如必须设置接头，接头采用双面搭接焊，其搭接长度、焊缝质量均应符合设计、规范要求。利用小石子砼垫块，严格控制钢筋保护层厚度。
4.4混凝土工程混凝土要求严格按试验室提供的施工配合比拌制。浇筑时砼从搅拌运输车放入吊斗内，倾倒砼时应小心进行。严格控制好高度，一次到位，以保证盖板的结构尺寸，振捣时不得碰撞钢筋、模板，每次振捣时间不应少于30s，慢慢拔出，直到砼表面不再有气泡，不再下沉为止。浇筑完后表面拉毛处理，及时覆盖洒水养生，养生期不得少于7天。
盖板涵施工技术交底
洞口附属工程包括帽石、一字墙等。具体施工方法是准确放样，挂线收坡，立模浇筑砼，施工应注意的是洞口流水通畅，并与边沟、排水沟接顺。
四、其它事项
1、钢筋混凝土盖板在预制场集中预制，盖板的宽度符合设计要求，成品达到设计强度的70%时才许搬运安装。
2、钢筋砼盖板安装：台身砂浆强度达到设计标号，用吊车安装盖板，盖板安装采用较高一级砂浆标号的砂浆座浆，板块安装平稳顺直。板缝用砂浆填满。沉降缝处的板缝不填砂浆，板缝与沉降缝对齐。按设计要求在盖板顶面涂刷沥青粘结材料或其它材料，以形成防水层，再在上面填土。
3、砌筑工艺：分层安砌，一顺一丁，每一块丁石安于上、下两块顺石中部，隔一层石料砌体灰缝对齐，横缝在一条直线上。帮衬石和填芯石也采用上述规格片块石相互锁合分层砌筑，平缝宽不大于3cm，竖缝宽度不大于4cm。勾缝前把原砌筑砂浆掏出2cm深，以保证勾缝砂浆与石料粘接牢固。
4、按设计图纸上要求设置沉降缝，并在整个断面上贯通，沉降缝处端面应竖直、平整、上下不得交错填缝料应具有弹性、不透水，并应填塞紧密。沉降缝宽度应符合设计规定。墙身砌完后，用浸设计材料填塞沉降缝。
3、基础施工完后，即可进行土方回填夯实，以防雨水进入基础内。
4、涵洞施工完成后，当砌体砂浆强度达到设计强度的70%，进行涵背回填。填土时第一层的最小摊铺和碾压厚度分别不小于30cm和2人：
日期：年月日
3、土方边开挖边运输，人工配合刷坡检底的开挖方法，机械开挖时在设计基底高程以上保留不少于20cm厚度的土层采用人工开挖检底。如有长流水的涵洞，暂时引向别处流走。如有地下水的涵洞，必须在基底两侧挖临时排水沟，排入集水坑用水泵抽出。
4、挖至设计标高后，检查基底承载力，基坑位置、标高、几何尺寸是否符合设计要求，进行基础放样，及时填写隐蔽工程报告单，请监理工程师验收签字后，立即下基。
明盖板涵技术交底

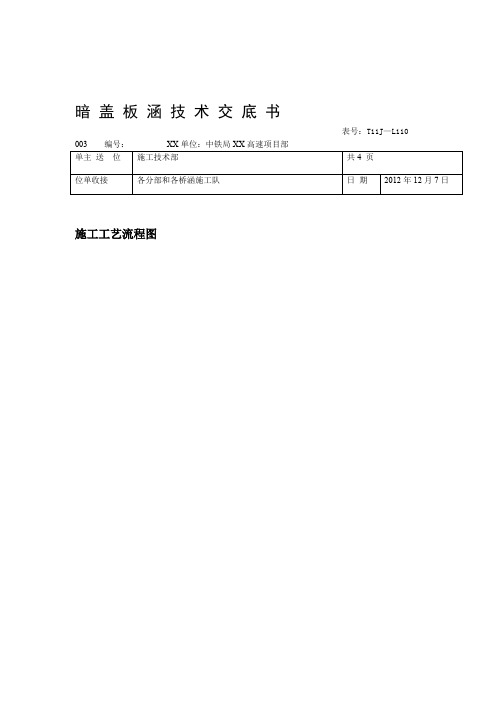

暗盖板涵技术交底书表号：T11J—L110施工工艺流程图1、施工准备6.1.1、测量放样，定出基坑开挖边线；6.1.2、做好地面防水、排水工作，基坑开挖前进行改沟、改渠、改路，顺接现有沟渠及道路；6.1.3、人员、材料、机具就绪。
2、测量放样根据施工图对涵洞基础进行放样，放样需要分别测出两个条形基础的四个角点，施工队伍根据放样的点拉通线架设模板。
基础周边预留0.5m的工作宽度和排水沟1米的宽度，用石灰放出开挖线；把边桩和中桩都引出去，并量好长度，以利于桩的恢复和开挖过程中尺寸轴线不偏移。
用水准仪测出地面标高，参照施工图，计算出开挖深度。
基础开挖前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。
在未完成检查测量及监理工程师批准之前不得开挖。
3基础施工（1）、基坑开挖采用人工配合挖掘机开挖，放坡率为1：0.5的边坡，开挖基坑尺寸应放大，至少保证四周底宽出1m，便于搭建作业平台加固支撑模板，底部预留15cm采用人工开挖。
基坑排水采用改沟导流、汇水井抽水的排水方法。
在开挖过程中挖3到5米都要用水准仪测标高，控制好基地标高，严禁超挖，为下一步工作打好良好的基础。
在基坑四周挖20×20cm临时排水沟，在基坑范围外开挖汇水井，当有水流涌出时，通过临时排水沟将渗水排入汇水井里，然后使用水泵将汇水井内积水抽出，严禁基坑被水浸泡。
（2）、基底检查及处理基坑开挖到设计标高后，进行检查验收并核对地质资料，基坑尺寸、基底标高、检测地基承载力是否满足设计及规范要求，利用轻型重力触探仪对基底如不满足施工要求则按照变更程序进行处理，报监理检测后，承载力进行检测，若满足要求，进入下道工序。
（3）、基础测量放样放样需要分别测出两个条形基础的四个角点，施工队伍根据放样的点拉通线架设模板；中间设置一道沉降缝，防止由于地基不均匀下沉导致混凝土开裂破坏影响正常使用。
（4）、基础钢筋加工1、所用钢筋均有制造厂家的的质量保证书和出厂合格证，且工地试验室应按规定进行抽样检查，其技术总要求应符合现行国家标准的有关规定。
盖板涵技术交底书
3输车运输，插入式振捣棒振捣密实。振捣砼时只要砼不再下沉，表面不再出气泡即可将 插入式振捣棒拔出，过多或过少的振捣都会使砼离析、出现蜂窝麻面。
5.砼浇筑完毕要及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7天。
起边坡坍塌、漏电事故发生。
4.模板安装时，内外要支撑牢固，捣固人员应戴绝缘防电手套；拆除模板时，应按规定的程序进行，模
4.回填土夯压密实度达不到要求的密实度时，可根据具体情况加适量石灰土、砂、砂砾或其他可达到要
求密实度的材料。
5.回填涵洞两侧土方时应避免碰撞墙身以免损坏，每层回填完后，涵身两侧1m范围内的填土不得采用
大型机械施工，采用人工配合小型机械（打夯机）的方法夯填密实，每层压实度应》96%
6.涵顶土方回填时，当涵顶填土厚度超过1m后，方可通行大型机械或使用大型机械。
3沟槽开挖前应做好沟槽外四周的排水工作，保证场外地表水不流入沟槽。
4堆放挖机土方前，应充分考虑施工场地及进料道路，以利下步施工。
2.沟槽开挖方法：
1土方开挖采用自然放坡开挖，放坡系数为1:0.5，保证开挖后边坡稳定不垮塌。
2开挖方式以机械开挖为主，人工开挖进行配合。土方采用分段分层开挖的方式进行，开挖深度3.0m以
五、安全保证
1.施工现场必须设置配电箱，且进出电缆线要有套管，电线进出不混乱。严禁使用花线或塑料胶质线 导线不得随地拖拉或绑在脚手架上。
2.现场机械设备严格按安全技术操作规程作业，杜绝违章作业，严禁酒后操作机械设备。
3.开挖基坑时，应根据设计的边坡开挖，做好临时支护工作防止塌方。配备抽水设备，防止因水浸泡引
技术交底记录
ZT20TP03-H1-001
盖板涵涵洞施工技术交底书范文
盖板涵涵洞施工技术交底书范文一、工程概况。
咱们这次要干的盖板涵涵洞工程，在整个项目里那可是相当重要的一部分。
这个涵洞的具体位置在[具体位置]，设计长度是[X]米，跨径是[X]米，整体的结构形式就是盖板涵。
就好比给道路下面开个特殊的“通道”，让水流或者其他需要通过的东西顺利通行，而且保证路面稳稳当当的。
二、施工准备。
# （一）人员准备。
1. 施工队伍。
咱们的施工队伍那得是精兵强将啊。
有经验丰富的班组长，就像战场上的小队长一样，带着兄弟们冲锋陷阵。
每个工种的工人都得安排妥当，像挖土工得有力气又会使巧劲，模板工要心灵手巧，混凝土工得对混凝土的脾气摸得透透的。
2. 技术培训。
在开工之前，可不能让大家稀里糊涂就上战场。
得组织大家进行技术培训，讲讲这个盖板涵施工的要点，就像老师给学生上课一样。
让每个人都清楚自己要干啥，怎么干才能干好。
# （二）材料准备。
1. 原材料选择。
先说这个钢筋，那得是质量杠杠的，就像选运动员一样，要选身强力壮、没有缺陷的。
从正规厂家采购，进场的时候要严格检查，有弯曲变形或者生锈严重的，咱可不能要。
混凝土的原材料也不能马虎。
水泥、沙子、石子，每一样都得符合要求。
水泥要有出厂合格证，沙子要干净，不能有太多杂质，石子的粒径得合适，就像做菜，食材选好了，做出来的菜才好吃。
2. 材料存放。
材料运到工地了，可不能随便一扔。
钢筋要放在垫高的架子上，防止生锈。
水泥得放在干燥的仓库里，要是被雨淋了，那就成了“水泥饼”，没法用了。
沙子、石子要分区堆放，这样用的时候才好找。
# （三）机械设备准备。
1. 常用设备。
挖土机得提前检查好，别到了工地上才发现这挖不动那挖不动的。
装载机也要准备好，用来装卸材料。
振捣棒可是混凝土施工的神器，要保证数量足够，而且能正常工作，不然混凝土振捣不实，就像馒头没蒸熟一样，里面全是蜂窝孔洞。
2. 设备维护。
这些机械设备就像咱们的好伙伴，要定期给它们做“体检”。
给挖土机换换机油，给装载机紧紧螺丝，让振捣棒的电机保持良好状态。
盖板涵技术交底书
单位：中铁十八局集团有限公司 主送单位 工程名称 一、工程概况
本合同段盖板涵结构类型为钢筋砼盖板涵，盖板为钢筋砼预制板，基础及下部结 构采用现场浇筑。钢筋砼盖板涵形式及尺寸如下： 桩号 K0+040 K1+280 K1+475 K1+780 K1+820 K2+120 K2+700 ZK3+225, YK3+222.5 ZK5+540, YK5+535.823 ZK6+180, YK6+172.774 ZK6+700, YK6+692.484 ZK6+920, YK6+913.663 孔数-尺寸（m） 1-1.5×1.5 1-3.0×3.0 1-1.5×1.5 1-2.0×2.0 1-3.0×3.0 1-3.0×3.0 1-1.5×1.5 1-2.5×2.0 1-2.0×2.0 1-2.0×2.0 1-2.0×2.0 1-2.0×2.0 交角 （度） 90 90 90 45 30 90 90 45 90 90 90 90 涵长（m） 27.91 28.2 24.54 60.36 90.2 53.31 25.32 50.56 34.63 43.87 32.63 43.16 洞口形式 进口 出口 八字墙 八字墙 跌水井 八字墙 一字墙 一字墙 八字墙 八字墙 八字墙 八字墙 八字墙 八字墙 边沟跌井 排水沟 八字墙 八字墙 边沟跌井 排水沟 跌水井 八字墙 边沟跌井 直墙式 八字墙 八字墙
（3） 外观鉴定 1) 涵台线条顺直，表面平整。 2) 无蜂窝、麻面面积。 3) 砌缝匀称，勾缝平顺，无开裂和脱落现象。
5
3、盖板制作 （1） 基本要求 1) 混凝土所用的水泥、砂、石、水、外掺剂及混合料的质量和规格必须符合有关 技术规范要求，按规定的配合比施工。 2) 分块施工时接缝应与沉降缝吻合。 3) 板体不得出现露筋和空洞现象。 （2） 实测项目 盖板制作实测项目 项次 1 2 3 4 检 查 项 目 混凝土强度(MPa) 明涵 高度(mm) 暗涵 现浇 宽度(mm) 预制 长度(mm) 规定值或允许偏差 在合格标准内 +10，-0 不小于设计值 ±20 ±10 +20，-10 检查方法和频率 按规范要求检查 尺量：抽查 30％的板， 每板检查 3 个断面 尺量：抽查 30％的板，每板 检查两侧
盖板涵施工技术交底
盖板涵施工技术交底一、背景盖板涵是一种用来控制道路上溢流速度和减少道路上泥石流冲刷的水利结构，适用于处理面积较小而且水流量不大的山区公路。
二、施工原理盖板涵的施工可以分为以下几个步骤：1.土方开挖：根据设计和地形要求进行土方开挖，挖掉盖板涵所在位置的土壤。
2.土体加固：进行加固处理，使土体稳定。
3.砌体墙建造：在加固后的土体上用石头、混凝土等材料建造墙体，可以选择干砌或湿砌。
4.封闭顶部：在墙体建造完成后，将盖板固定在顶部，形成完整的结构。
5.排水沟做好：将盖板涵的一端与排水管相连接，将水往下流入排水管。
同时，在盖板涵的解决问题区域，可能其他水流的流向也需要加强调整。
6.水泥喷涂：若是有水泥喷涂，可用水泥喷涂来保护盖板涵内部的墙壁，使内部更加坚固。
三、重点技术1. 盖板涵的尺寸设计盖板涵的设计尺寸需根据具体的山区情况、道路的水流量、泥石流的范围来确定。
通常来说，盖板涵的尺寸一般可以设置成100厘米宽、80厘米高。
2. 土方开挖盖板涵的开挖一是要考虑到其建造后的各项功能，而二是也要遵循当地的土壤类型、土体的稳定能力来进行。
3. 砌体墙建造盖板涵的墙体主要可以选择干砌石、湿砌石或混凝土等材料进行建造。
其中，干砌不用水泥和灰浆亦可建造，在施工前需认真筛选材料，应选用大小适宜的石头，并在表面压上其他材料填缝。
湿砌使用水泥和灰浆来粘合石头，可以提高墙体的强度和稳定性。
混凝土的使用可以增强墙体与地面的连接，建造的成本也相对较低。
4. 排水沟建造盖板涵的一端需与排水管管道相连接，并附设排水沟，以便将道路上的积水和悬浮物流入排水管，从而达到排放的目的。
排水沟建造应该保证位于与盖板涵相连的另一侧，其坡度与设计斜度相符。
四、安全生产措施1.严格遵守施工的安全操作规程，不得盲目开挖土方和挖深过大，以免导致工程安全事故的发生。
2.要定期对现场作业人员进行安全教育和安全培训，提高其安全生产意识，掌握应急处理措施和安全知识。
盖板涵施工技术交底(现浇)
(4)参加施工人员要熟知本工种的安全操作规程，坚守岗位,严禁酒后操作。特殊工种人员如电工、电焊工、混凝 土工、起重工、钢筋工等施工人员，必须经过专门培训，熟练掌握操作要求，严格执行本工种的安全操作规程，必 须随身携带有关证件(或复印件)上岗备查。
沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂务和积水。用沥青麻筋、水泥沙浆填塞沉降缝，必须等 构筑物养护到施工图强度，在干燥状态下填缝。
②防水层、保护层
施工前，修凿涵洞防水层设置部位，清除浮浆、浮渣和油污，修补蜂窝麻面，用刷扫净，采取保护措施避免敷 设前二次污染。敷设时，防水层的基层应平整、清洁、干燥。
基础混凝土浇筑完成后，按照规范要求，在涵台位置预埋接茬片石或接茬钢筋。 (2)涵身施工
①在基础混凝土浇注前，应先在模板上放出涵台的边线，在基础混凝土浇注时沿涵身边线预埋616的钢筋，起模 板定位作用，施工缝需要做凿毛处理，待混凝土强度达到75%以上时，才能立涵身模板。
②模板采用组合钢模，模板内面涂脱模剂，模板拼接处为防止漏浆，可用双 面胶内衬于模壁。模板拼装尺寸要准确，模板联结牢固，板缝紧密，支撑牢固,为方便施工使用钢筋对拉。
每遍涂刷时应交替改变涂层的涂刷方向，同层涂膜的先后搭接压宽度宜为30~50ι三io 防水层的施工缝应注意保护，搭接缝宽度应大于100mm,接涂前应将接搓处表面处理干净。 ③涵洞附属工程 A、涵洞进出水口沟床铺砌 涵洞出入口一定范围内的沟床、路基坡度、锥体填方均应铺砌加固。出入口铺砌的平面形式应根据沟形确定， 对无显著沟槽者，出入口宜采用等腰梯形,铺砌末端应设垂裙。 涵洞出入口的沟床应顺直，与上下游导流、排水设施、道路的连应圆顺、稳固，避免损害路堤、村舍、农田、 道路等。 沟床结构应按施工图要求施工，地形发生变化时，也应向建设单位提出变 更设计，变更设计手续完善后及时组织施工 B、端、翼墙及帽石 端、翼墙施工，施工操作过程与涵身基本一致 因帽石尺寸较小，现浇盖板时可与盖板一起浇注。帽石表面要平整、抹光、外形方正。 表3-4端翼墙质量检查要求 四、质量检查及检验标准(表4-1)
