C级中抗硫酸盐型油井水泥的研制与应用
API油井水泥级别
油井水泥及油井水泥外加剂API规范和我国标准把油井水泥分为A〜H八个级别，每种水泥都适用于不同的井深、温度和压力。
同一级别的油井水泥，又根据C3A的含量分为：普通型（O）: GA<15%中抗硫酸盐型（MSR: GA W 8%,S（3X 3%;高抗硫酸盐型（HSR: C3A<3%,C4AF+2C3 < 24%以示抗硫酸盐侵蚀的能力。
1 、API 油井水泥级别A级：A级水泥旨在无特殊性能要求时使用，仅有普通型（O）。
根据API规范10A, A级水泥试验时的水灰比为0.46（干水泥：拌和水=100: 46）。
A级水泥适用于从地面到1830m的浅井。
B级：B级水泥在需要中抗硫酸盐或高抗硫酸盐的使用。
B级水泥类似于A 级水泥，但它既有中抗硫酸盐型（MSR,又有高抗硫酸盐型（HSR。
目前，国际上已有不再生产或很少生生产B级水泥，而被G级水泥所代替。
B级水泥适用于从地面到1830m的浅井。
C级：C级水泥旨在需要高早强时使用。
它是API水泥中磨得最细的水泥。
此种水泥有普通型（O）、中抗硫酸盐型（MSR和高抗硫酸盐型（HSR）。
根握API 规范10A, C 级水泥试验时的水灰比为0.56（干水泥：拌和水=100: 56）。
C级水泥适用于从地面到1830m的浅井。
D E和F级油井水泥，适用于中深井注水泥。
D 级：D 级水泥是一种缓凝水泥，在中、高温条件下使用。
D 级水泥包括中抗硫酸盐型（MSR和高抗硫酸盐型（HSR。
根据API规范10A, D级水泥试验时水灰比为0.38（干水泥：拌和水=100：38）。
D级水泥适用于1830m到3050m井深的注水泥作业。
E级：E级水泥类似于D级水泥，是一种较强的缓凝水泥，分为中抗硫酸盐型（MSR 和高抗硫酸盐型（HSR,旨在井下高温情况下使用。
根据API规范10A. E 级水泥试验时水灰比为0.38（干水泥：拌和水=100：38）。
E级水泥适用于3050m到4270m的井深进行注水泥作业。
油气井注水泥理论与应用
第一章总论影响注水泥顶替效率的主要影响因素：套管居中、紊流顶替、合理的隔离液与冲洗液的性能及用量、紊流接触时间、活动套管、水泥浆与钻井液流变性能的合理匹配、增加水泥浆与钻井液的密度差、降低钻井液的触变性及滤失性能等。
通常下需要控制紊流触变时间不小于8-10min。
油、气、水窜的主要因素：水泥浆凝结过程中浆柱压力的降低；水泥浆失重：由于水泥浆胶凝、体积收缩及桥堵引起。
钻井液和水泥浆流变模型：更符合带静切力的三参数幂律模型，包括赫谢尔—巴尔克莱（H-B）流变模型和罗伯逊-斯蒂夫（R-S）流变模型。
水泥浆滤失性：水泥浆的失水量比钻井液的滤失量大数十倍，一般可达到500-2000ml/30min(7MPa)，但对于储层油层和气层固井时水泥浆失水量分别控制在200ml/300min(7MPa)和50-100ml/300min(7MPa)。
通常下水泥浆滤液污染深度一般不超过5cm，渗透率下降率在10%左右。
微硅的化学组成为: SiO2 92.46%; Al2O30.29%; Fe2O3 0.88%; CaO 1.78%; MgO 0.3%; P2O5 1.77%。
第二章油井水泥硅酸盐水泥（波兰特水泥）主要成分：氧化钙（CaO）、二氧化硅（SiO2）、三氧化铝（Al2O3）和三氧化二铁（Fe2O3）水灰比对水化速度影响：通常下水灰比均限制在0.4-0.7范围，在允许的条件下尽可能降低水灰比。
常用的G级水泥试验时的水灰比为0.44.在高于350℃的热采井、地热井中，采用加硅粉的技术已不适用，而需应用高铝水泥代替。
水化反应的主要阶段为：调凝期、凝固期、硬化期。
矿渣G级水泥混合物（硅酸盐水泥和高炉矿渣混合物）第三章油井水泥浆与水泥石性能密度：水泥浆密度须满足注水泥全过程浆柱压力与地层压力的平衡关系，即水泥浆柱所产生的静液柱压力和流动阻力须大于或等于地层流体压力，同时小于地层破裂压力或漏失压力。
在设计水泥浆密度时，要求水泥浆密度略大于钻井液密度。
油井水泥
吐哈油田井下技术作业公司
第三节 油井水泥化学指标和物理性能
60℃抗压强度减小幅度比38℃大，即实验温度越高，抗压 强度对水灰比的变化越敏感;随着水灰比的增加，游离液 含量增加。 （6）化学成分影响：
1、 铝酸三钙
C3A的水化速度快，早期水化热高，凝
结速度快，如不加石膏等缓凝剂，C3A可在数秒内凝结，导
第三节 油井水泥化学指标和物理性能
一、化学分析
标准中的化学要求是随水泥的级别和类型而不同的。对
于化学成分的要求在前面的API化学要求中已经提过，如果想
了解可以看看 API化学要求表及我国的化学要求表。
二、物理性能
2.1对于水泥物理性能的介绍先从以下几个概念介绍起。
吐哈油田井下技术作业公司
第三节 油井水泥化学指标和物理性能
吐哈油田井下技术作业公司
第三节 油井水泥化学指标和物理性能
成本也较高。水泥的细度是影响水泥水化性能的一项重要 指标。一般认为水泥颗粒粒径大于40 µm时水泥几乎不水化 或水化速度很慢，直接影响水泥的结石强度。另一方面水
泥细度与可注入加固裂缝的尺寸成正比例，水泥越细，可
注入裂缝的尺寸愈小，扩散半径愈大，注浆效果愈好。表
一、化学组成 水泥的质量主要取决于化学成分，以G级水泥为例，表 1.2.1列出G级HSR水泥的主要化学成分。由表中数据可以看 出，油井水泥包括4种主要成分: 铝酸三钙C3A(3CaO· A12O3)； 铁铝酸四钙C4AF(4CaO· A12O3· Fe2O3)；
硅硅酸三钙（3CaO· SiO2)；
硅酸二钙C2S(2CaO· SiO2)。
1.2.4中。
吐哈油田井下技术作业公司
第二节 油井水泥组成、级别和类型
表1.2.4 油井水泥水灰比、水泥浆密度和产浆率
油田常用油井水泥种类和性能要求
油田常用油井水泥的种类和性能要求1前言油井水泥在我国水泥的分类中归属于特种水泥。
可定义为：油井水泥是应用于油气田各种钻井条件下进行固井、修井、挤注等用途的硅酸盐水泥和非硅酸盐水泥的总称。
包括掺有各种外掺料或外加剂的改性水泥，后者有时被称为特种油井水泥。
通常所指的油井水泥是属于硅酸盐类水泥。
b5E2RGbCAP应用于油井的硅酸盐水泥•与应用于建筑、水工、海工、隧道、巷道等用的硅酸盐水泥是不同的。
由于工程施工的性能要求不同•尽管都属硅酸盐水泥体系，但化学组成，矿物组成，也会存在差异，其物理化学性能的测试仪器和测试方法都会存在差异。
plEanqFDPw2油井水泥的种类和应用1903年在美国加利福尼亚劳木波斯油田使用水泥浆封堵油层上部的水层，该油井被称为世界上最早的注水泥井。
到目前为止油井水泥的研究和探索，已有百年的历史。
在这一百年里对油井水泥的研究取得了较为显著的成果。
美国世界石油”杂志在1999年编纂了世界主要固井用产品和外加剂汇总”，它包括了世界七大石油公司相关固井用产品和外加剂的最新统计。
其中把基本油井水泥分为了13大类，在这13类油井水泥中，波特兰水泥(我国称为硅酸盐水泥＞是世界各油田最为常用的油井水泥，美国API石油组织根据应用性能的不同，进一步把波特兰水泥分为A级、B级、C级、D级、E级、F级、G级、H级、J级等油井水泥，随着应用中的不断发展和淘汰，目前简化为A级、8级、C级、G级、H级。
高铝水泥主要应用于300C以上的热采井、地热井固井。
市售低密度水泥主要应用于低压油气井、漏失井等井况的固井。
市售膨胀水泥可改善胶结性能防止油气窜流，提高固井质量。
微细波特兰水泥、微细波特兰水泥和微细高炉矿渣混合物可用于小间隙井、套管微缝的修补、含水井的封堵以及挤水泥作业和修井作业。
高炉矿渣、微细高炉矿渣可用于泥浆转化成水泥浆(MTC＞的固井作业。
DXDiTa9E3d特种油井水泥的种类直接取决于掺入外掺料和外加剂的用途.并且随着外掺料和外加剂的发展而发展。
油井水泥几种主要外加剂

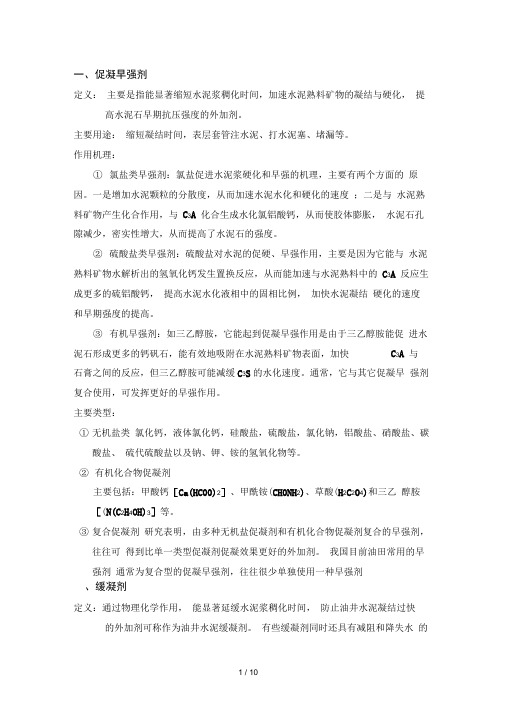

一、促凝早强剂定义：主要是指能显著缩短水泥浆稠化时间，加速水泥熟料矿物的凝结与硬化，提高水泥石早期抗压强度的外加剂。
主要用途：缩短凝结时间，表层套管注水泥、打水泥塞、堵漏等。
作用机理：①氯盐类早强剂：氯盐促进水泥浆硬化和早强的机理，主要有两个方面的原因。
一是增加水泥颗粒的分散度，从而加速水泥水化和硬化的速度；二是与水泥熟料矿物产生化合作用，与C3A 化合生成水化氯铝酸钙，从而使胶体膨胀，水泥石孔隙减少，密实性增大，从而提高了水泥石的强度。
②硫酸盐类早强剂：硫酸盐对水泥的促硬、早强作用，主要是因为它能与水泥熟料矿物水解析出的氢氧化钙发生置换反应，从而能加速与水泥熟料中的C3A 反应生成更多的硫铝酸钙，提高水泥水化液相中的固相比例，加快水泥凝结硬化的速度和早期强度的提高。
③有机早强剂：如三乙醇胺，它能起到促凝早强作用是由于三乙醇胺能促进水泥石形成更多的钙矾石，能有效地吸附在水泥熟料矿物表面，加快C3A 与石膏之间的反应，但三乙醇胺可能减缓C3S的水化速度。
通常，它与其它促凝早强剂复合使用，可发挥更好的早强作用。
主要类型：①无机盐类氯化钙，液体氯化钙，硅酸盐，硫酸盐，氯化钠，铝酸盐、硝酸盐、碳酸盐、硫代硫酸盐以及钠、钾、铵的氢氧化物等。
②有机化合物促凝剂主要包括：甲酸钙［Ca(HC00)2］、甲酰铵(CH0NH2)、草酸(H2C2O4)和三乙醇胺［(N(C2H4OH)3］等。
③复合促凝剂研究表明，由多种无机盐促凝剂和有机化合物促凝剂复合的早强剂，往往可得到比单一类型促凝剂促凝效果更好的外加剂。
我国目前油田常用的早强剂通常为复合型的促凝早强剂，往往很少单独使用一种早强剂、缓凝剂定义：通过物理化学作用，能显著延缓水泥浆稠化时间，防止油井水泥凝结过快的外加剂可称作为油井水泥缓凝剂。
有些缓凝剂同时还具有减阻和降失水的作用。
主要作用：延长水泥浆稠化时间，保持水泥浆在注入和顶替期间保持良好的可流动性。
作用机理：主要是指缓凝剂的化学性质和缓凝剂与水泥相（硅酸盐或铝酸盐）的作用过程，由于不同的缓凝剂有不同的化学性质和作用过程，所以，目前所提出的所有理论都还不能全面的解释缓凝剂本身参与水泥的水化过程的情况，本项工作需进一步的研究。
油井水泥的各种型号及作用
各级油井水泥的性能及应用范围1 API A级油井水泥A级油井水泥属硅酸盐水泥系列，只有普通型一种(与ASTM标准的I型水泥相似)，其物理化学性能在表2-1和2-3中已描述这里不再重复。
一般来说，A级水泥具有可泵性好、凝结硬化快及早期强度高的特点，对于高压井效果特别好，有利于防止油、气上窜，提高固井质量。
在没有特殊要求的条件下，使用深度从地面到井深1830m，仅作为普通类型水泥使用。
下面介绍一下A级油井水泥的生产工艺。
A级油井水泥的生产对原料、燃料和生料的质量要求，熟料的煅烧，水泥的制成和装运等过程都有严格的要求。
(1)原料、燃料和生料的质量要求虽然API Spec10中对A级水泥没有明确的矿物组成规定，但水泥的性能要求对原料、燃料和生料有一定的质量控制。
石灰石：CaO≥52%粘土：Al2O3 13%~14%铁粉：Fe2O3≥55%二水石膏：SO3≥40%燃煤：灰分≤20%热值≥25080 kJ/kg生料组成按计算熟料矿物组成为：C3S 53%~60%；C2S 20%~13%；C4AF l4%~12%；f-CaO≤1.0%配料较好；生料细度≤10%；CaCO3滴定值±0.5%；Fe2O3滴定值±0.2%。
(2)熟料的煅烧严格规定窑的热工制度，适当提高烧成温度，在稳定料量前提下，采用“薄料快转长焰顺烧”的操作方法，使熟料结粒均齐，立升重保证在1450~1550g/L，f-CaO≤1.0%。
值得注意的是窑灰应均匀入窑，避免造成熟料成分波动，且应剔除不合格熟料。
(3)水泥的制成和装运水泥细度按比表面积控制为35~370m2/kg，0.08mm方孔筛筛余4%~6%，水中SO3控制为2.2%~2.5%。
包装和储运应注意避免混入杂物和受潮。
2 B级油井水泥B级油井水泥的适用油井深度与A级水泥相同，但它还具有抗硫酸盐的性能。
B级油井水泥分为中抗硫酸盐型和高抗硫酸盐型两种，适用于从地面到井深1830m，B级水泥与ASTM标准中Ⅱ型相似。
油井水泥的各种型号及作用
油井水泥的各种型号及作用油井水泥是指用于固井操作中的一种特殊水泥材料，主要用于填充油井井筒并固定套管、隔离地层以保证油井的安全和稳定生产。
根据其用途和性能，油井水泥可分为多种型号。
1.普通水泥：普通水泥是最常见的油井水泥类型，主要由适量的硅酸盐水泥熟料、石膏和一些助剂组成。
其主要作用是填充井筒空间，固定套管和隔离地层。
2.高温水泥：高温水泥是一种具有耐高温性能的油井水泥，适用于高温地层固井。
高温水泥一般采用耐高温熟料配制而成，能够在高温环境下稳定固化，避免由于温度升高导致水泥失效。
3.轻质水泥：轻质水泥是一种密度较低的水泥材料，主要由轻骨料掺和而成。
这种水泥适用于需要降低井筒密度的油井，以减轻油井压力和提高生产效果。
同时，轻质水泥还可以减少井筒破裂的风险。
4.防渗透水泥：防渗透水泥也称为耐硫酸盐侵蚀水泥，具有耐侵蚀和耐热性能，适用于抵抗硫酸盐、酸性气体和高盐度地层的侵蚀。
防渗透水泥一般采用硅酸盐水泥、玻璃纤维和一些特殊添加剂制成。
5.快硬水泥：快硬水泥是一种具有快速固化特性的油井水泥，适用于一些需要快速完井的油井。
快硬水泥主要由特殊硅酸盐水泥熟料配制而成，能够在短时间内迅速固化和硬化。
6.变密度水泥：变密度水泥是一种可以根据需要调节密度的油井水泥。
变密度水泥由普通水泥、轻骨料和重骨料等按一定比例配制而成，可以通过控制添加材料的比例来调节水泥密度，以满足井筒特定需求。
7.密闭水泥：密闭水泥也称为高塑料性水泥，具有较好的塑性和流动性，在固井过程中能够有效填充井筒空隙，形成均匀、无缝隙的固化体。
密闭水泥适用于一些需要保证固井质量和井壁完整性的特殊工况。
以上是常见的几种油井水泥类型及其作用。
每种水泥都有其独特的特点和适用范围，在实际使用中应根据油井井况和技术要求选择合适的水泥类型，确保固井作业的顺利进行。
油井水泥
1 主题内容与适用范围本标准规定了九个级别油井水泥的技术要求及试验方法。
本标准适用于油、气井注水泥作业用水泥。
2 引用标准(略)3 定义3.1 Ａ、Ｂ、Ｃ、Ｄ、Ｅ与Ｆ级油井水泥：由水硬性硅酸鲈为主要成分的水泥熟料，加入适量石膏和助磨剂[1)]，磨细制成的产品。
在粉磨与混合Ｇ、Ｈ级水泥的过程中，不允许掺加任何其他外加物。
3.3 J级油井水泥：符合本规定的J级水泥物理性能要求的产品。
4 产品分类本标准包括九个级别的油井水泥，可分为普通型、中抗硫酸盐型和高抗硫酸盐型三类，各级别油井水泥使用范围如下：4.1 Ａ级油井水泥无特殊性能要求时，适用于自地面至1830m井深的注水泥。
仅有普通型。
4.2 Ｂ级油井水泥适用于自地面至1830m井深的注水泥。
分为中抗硫酸盐型和离抗硫酸盐型。
4.3 Ｃ级油井水泥要求具有高早强度时，适用于自地面至1830m井深的注水泥。
分为普通型、中抗硫酸盐型和高抗硫酸盐型。
4.4 Ｄ级油井水泥适用于中温中压条件下的1830￣3050m井深的注水泥。
分为中抗硫酸盐型和高抗硫酸盐型。
4.5 Ｅ级油井水泥适用于高温高压条件下的3050￣4270m井深的注水泥。
分为中抗硫酸盐型和高抗硫酸盐型。
4.6 Ｆ级油井水泥适用于超高温高压条件下的3050￣4880m井深的注水泥。
分为中抗硫酸盐型和高抗硫酸盐型。
4.7 Ｇ级油井水泥是一种基本油井水泥。
适用于自地面至2440m井深的注水泥。
分为中抗硫酸盐型和高抗硫酸盐型。
与促凝剂或缓凝剂一起使用，能适应于较大的井深和温度范围。
4.8 Ｈ级油井水泥是一种基本油井水泥。
适用于自地面至2440m井深的注水泥。
分为中抗硫酸盐型和高抗硫酸盐型。
与促凝剂或缓凝剂一起使用，能适应于较大的井深和温度范围。
4.9 J级油井水泥适用于超高温高压条件下的3660￣4880m井深的注水泥。
与促凝剂或缓凝剂一起歙使用，能适应于较大的井深和温度范围。
注：各级水泥深度限是基于为套管注水泥标准试验利用的条件(本标准附录Ｄ表Ｄ8中模拟试验方案1、4、5、6、8、9)，同时应作为近似值加以考虑。
高抗硫酸盐油井水泥的生产
高抗硫酸盐油井水泥的生产王萍;霍慢慢【期刊名称】《水泥技术》【年(卷),期】2015(000)003【总页数】2页(P96-97)【作者】王萍;霍慢慢【作者单位】【正文语种】中文【中图分类】TQ172.75我公司从2008年开始生产油井水泥，到2012年G级高抗硫硅酸盐油井水泥生产步入正常。
2013年全年共销售油井水泥10万吨，油井水泥的生产和销售进入了一个新的时期。
现将我公司油井水泥熟料在生产过程中遇到的情况以及影响油井水泥性能的因素和大家分享。
1.1 原材料的选择生产油井水泥对C3S要求较高，矿山石灰石应选用CaO含量在50.0%左右的优质石灰石，MgO含量＜2.0%。
铁质原材料需要含铁量高的铜渣和硫酸渣按一定比例搭配使用，以满足熟料对铝率要求较低的配料要求。
硅质原材料使用SiO2＞90%、Al203＜5.0%、碱含量＜1.0%的硬质砂岩，利于生产。
1.2 熟料三率值的选择由于油井水泥熟料要求较高的C3S和较低的C3A，因此要选择高饱和比、中硅酸率和低铝氧率的配料方案。
KH：0.90±0.02；SM：2.40±0.1；AM：0.75±0.1。
1.3 熟料生产过程中遇到的问题及解决方案（1）由于在生产初期矿山石灰石CaO含量只有47.0%左右，进厂硫酸渣的品位低，Fe2O3含量只有26%左右，烧出的熟料饱和比普遍偏低，熟料易磨性较差，水泥粉磨时间长，造成水泥初始稠度大，给油井水泥的生产带来了困难。
2011年9月，公司开始使用进厂Fe2O3＞48%的铜渣与进厂Fe2O3为26%的硫酸渣按比例搭配进行生产。
由于铜渣进厂水分大，下料时容易堵塞，造成原料断料，影响生产，所以进厂铜渣应严格控制水分，提前进厂适当晾晒，为生产提供条件，防止在储库板结，避免生产时下料不畅。
生产初期熟料三率值为：KH：0.90±0.02，SM：2.40±0.1，AM：0.75±0.1。
API油井水泥级别
油井水泥及油井水泥外加剂API 规范和我国标准把油井水泥分为A～H 八个级别，每种水泥都适用于不同的井深、温度和压力。
同一级别的油井水泥，又根据 C3 A 的含量分为：普通型（ O）： C3A<15%；中抗硫酸盐型（MSR）：C3A≤ 8%,SO3≤ 3％；高抗硫酸盐型（ HSR）：C3A≤3%,C4AF+2C3 ≤ 24％以示抗硫酸盐侵蚀的能力。
1、API 油井水泥级别A 级：A 级水泥旨在无特殊性能要求时使用，仅有普通型 (O) 。
根据 API 规范10A， A 级水泥试验时的水灰比为 0.46( 干水泥 : 拌和水 =100：46) 。
A 级水泥适用于从地面到1830m的浅井。
B 级： B 级水泥在需要中抗硫酸盐或高抗硫酸盐的使用。
B 级水泥类似于 A 级水泥，但它既有中抗硫酸盐型（MSR），又有高抗硫酸盐型（ HSR）。
目前，国际上已有不再生产或很少生生产 B 级水泥，而被 G级水泥所代替。
B 级水泥适用于从地面到1830m的浅井。
C 级： C 级水泥旨在需要高早强时使用。
它是 API 水泥中磨得最细的水泥。
此种水泥有普通型 (O) 、中抗硫酸盐型（ MSR）和高抗硫酸盐型 (HSR)。
根握 API 规范10A， C 级水泥试验时的水灰比为 0.56( 干水泥：拌和水 =100： 56) 。
C级水泥适用于从地面到1830m的浅井。
D、E 和 F 级油井水泥，适用于中深井注水泥。
D 级：D 级水泥是一种缓凝水泥，在中、高温条件下使用。
D 级水泥包括中抗硫酸盐型（MSR）和高抗硫酸盐型（HSR）。
根据API 规范10A，D级水泥试验时水灰比为 0.38( 干水泥：拌和水＝ 100：38) 。
D级水泥适用于 1830m到 3050m井深的注水泥作业。
E 级： E 级水泥类似于 D 级水泥，是一种较强的缓凝水泥，分为中抗硫酸盐型（MSR）和高抗硫酸盐型（HSR），旨在井下高温情况下使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ｈ ± ． ，合格 率不小 于 ８ ％ ； Ｍ ± ． ，合格 Ｍ ０３ ０ ０ Ｓ ０６ ０
１ Ｃ级 油井水 泥 的生产 工 艺概况
为 满 足 Ｃ级 中抗 油 井水 泥 的性 能要 求 ，需 要 烧 制高 质量 和 特定 组 分 的熟 料 ，同时 还要 具 备合 理 的 水泥粉 磨 工艺 。 １原料 和燃 料要 求 。为确 保 Ｃ级 油井 水泥 具 有 ） 良好 的早期 强 度 和 中等抗 硫 酸 盐性 能 ，在严 格 控制 熟 料 中 ＣＡ 含 量 的 同 时 ，还 应 保 证 熟 料 中适 量 硅 酸 盐矿 物 的含 量 。 同时 ，为使 水泥 具 有 良好 的流变 性 和 与外 加 剂 的相 容性 ，应 对 原 料 中 的碱 含量 加 以 限 制 。具 体 要 求 如 下 ： 灰 石 中 Ｃ Ｏ含 量 不 小 于 石 ａ ５ ．％，Ｍｇ 含 量 不 大 于 ２５ ００ Ｏ ．％，Ｒ０ 含 量 不 大 于 ２
Ｃ级 中抗 硫 酸盐 型 油 井水 泥 的研 制 与应 用
安耀彬 ， 宓振 军 ， 刘 翠微 刘桂 华 ２ 王利敏 ， 周 怡 ， ，
（． 国石油集 团工程技术研究 院 ，天 津塘 沽 ； ． １中 ２ 冀东水泥股份有 限公 司 ，河北唐 山）
摘要 与其他 类型 的油井水泥相 比，Ｃ级 油井水泥具有 快硬 和高 早强 的特 点， 同时无游离液或含 量很小 ，且 由于 Ｃ级水泥 的水灰 比为 ０５ ，水 泥浆本身 的密度 较低 ，因此容 易配制更低 密度 的水泥浆 ，而且水泥浆凝 固后水 ． ６
于 ３０ ． ％， 不 溶 物 含 量 不 大 于 ０７ ％，Ｃ Ａ 含 量 不 ．５ ３
含 量 不 大 于 ０７ ％ ；铝质 原 料 中 Ａ１ 量 不 小 于 ． ０ ， 含 Ｏ ３ ． ，Ｒ ０含 量 不 大 于 Ｏ５％ ； 质 原 料 中 Ｆ ２Ｏ ％ ２ ．５ 铁 ｅＯ， 含 量 不 小 于 ３ ． ，Ｒ０ 含 量 不 大 于 Ｏ５％ ； 煤 ２０ ％ ２ ．５ 燃
０３ ％ ；硅 质 原 料 中 ＳＯ 含 量 不 小 于 ９ ．％， ２ ． ５ ｉ， ０Ｏ Ｒ Ｏ
率 不 小于 ９ ％ ；Ｍ ±００ ，合格 率 不小 于 ９％。 Ｏ Ｉ ．６ ０
３ 熟料要求 。熟料煅烧 、冷却要合理 ，ＣＡ含 ）
量 不 大 于 ７ ％、碱 含 量 不 大 于 ０６ ％、ｆａ 不 大 ． ０ ． ０ ＣＯ
４ ８
钻 井 液
与 完 井 液
２１ ０ ０年 ３月
中 图 分 类 号 ：Ｔ ２ ６６ Ｅ ５． 文献 标 识 码 ：Ａ
随着 中 国石 油 工 业 的发 展 ，深 水 环 境 下 固井 、
含 量 不小 于 ３ ．％，无 杂质 。 ５０ ２ 出磨 生料 要 求 。生 料 化 学成 分 的均匀 性 ，对 ）
熟 料 的煅 烧 和 质量 有 重 要影 响 ，因而 也影 响 配料 方
水平井 固井 、低压漏失层 固井作业对水泥浆性能和
水 泥石 性 能 的要求 越 来越 高 ，现有 油井 水 泥 品种 已 不能 满 足这 些 特殊 固井作 业 的需 求 ，因此 急需 研 制
和生产 油井 水 泥 的新 品种 …。
案 的 确 定 。 为提 高 生 料 成 分 的 均 匀 性 ，特 规 定 以 下 要 求 ： 度 不 大 于 １． ，合 格 率 不 小 于 ９ ％ ； 细 ８０ ％ ０
第２ ７卷 第 ２期
２１ ０ ０年 ３月
钻
井
液
与
完
井 液
、０ ． ７ Ｎｏ ２ ，１ ２ ．
Ｉ ＆ ＣＯＭ ＰＬＥＴＩ Ｄ ＯＮ ＦＬＵＩ Ｄ
文 章 编 号 ： １０ ．６ ０２ １）２０ ４ ．３ ０ １５ ２ （０ ００ —０ ７０
２ 化 学和 物 理 性 能要 求
《 Ｂ １２ ８ ２０ 油井水泥 》 Ｃ级 （ Ｒ型） Ｇ ０３ － ０ ５ 对 Ｍｓ
油 井 水 泥 的 化 学 和 物 理 性 能 要 求 如 下 ： Ｏ含 量 Ｍｇ 不 大 于 ６０ ．％，Ｓ 量 不 大 于 ３５ ，烧 失 量 不 大 Ｏ 含 ． ％
泥石强度更 高。介绍 了Ｃ级油井水 泥 的生产工 艺和研制 方法。经研制 、批 量生产和 实验室检验表 明，生产 出的 Ｃ 级水泥各项性 能指标 完全 满足 并大大优于 《 Ｂ １２ ８ ２ ０ Ｇ ０ ３ － ０ ５油井水泥 》对 Ｃ级 中抗油 并水 泥的要求，在低温下早
期强度高，稠化 时间短 ，完全可代替 Ｇ 级水 泥 ＋促凝早 强剂体 系进行低 温浅井 固井作业。 关键词 Ｃ级油井水泥 ； 稠化 时间 ； 抗压 强度 ；固井 ；固井质量
的发热 量 （ ｎ ｔ ｔ不小 于 ２ ． ＭＪ ｇ； 膏 中 Ｓ Ｑ ｅ，ａ） ５ ／ ０ ｋ 石 Ｏ３
第一作者简介 ： 安耀彬， 高级工程师，１ ６ ９ ０年生，毕业于原石油工业部承德石油学校，现在从事油井水泥及外加剂研 究、开发 与质量检验工作。地址 ： 天津市塘 沽区津塘公路 ４ ０号 ； 邮政编码 ３ ０ ５ ；电话 （２ ）６ １２２； — ｉ： ｎ ｂ２ １ ｉａｔｍ。 ０４ １ ０ ２６ ３０ ６ Ｅ ｍａｌ ａｙ １０＠ｓ ． ｎ ｏ
于 ０８ ％、Ｃ Ｓ Ｃ Ｓ含量 不小 于 ７ ％。 ． ０ ＋ ， ５
４水 泥 的粉 磨 。宜 采 用 闭路 粉 磨 系统 ，为 防止 ） 二 水 石膏 脱 水 而影 响性 能 ，要严 格 控制 出磨 水 泥 温
度小于 １０ ，人磨石膏 Ｓ ０ Ｏ 含量不小于 ３％。 ５
５水 泥 的均化 。为确 保 出厂水 泥质 量均 匀稳 定 ， ） 需 采用 良好 的 均化 措施 来 实 现 。另 外 ，还要 保 证 出 厂水 泥包 装 和贮存 的有效 性 ，防止风 化 。
