电容概述3

合集下载

电容归纳总结(通用3篇)

电容归纳总结(通用3篇)

电容归纳总结第1篇(1)基本结构:由两块彼此绝缘互相靠近的导体组成。

(2)带电特点:两板电荷等量异号,分布在两板相对的内侧。

(3)板间电场:板间形成匀强电场(不考虑边缘效应),场强大小E=U/d,方向始终垂直板面。

充电与放电:使电容器带电叫充电;使充电后的电容器失去电荷叫放电。

充电过程实质上是电源逐步把正电荷从电容器的负极板移到正极板的过程。

由于正、负两极板间有电势差,所以电源需要克服电场力做功。

正是电源所做的这部分功以电能的形式储存在电容器中,放电时,这部分能量又释放出来。

电容器所带电量:电容器的一个极板上所带电量的绝对值。

击穿电压与额定电压:加在电容器两极上的电压如果超过某一极限,电介质将被击穿而损坏电容器,这个极限电压叫击穿电压;电容器长期工作所能承受的电压叫做额定电压,它比击穿电压要低。

电容归纳总结第2篇MLCC(Multi-layer CeramicCapacitors)是片式多层陶瓷电容器英文缩写。

是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体,故也叫独石电容器。

可以看到,内部电极通过一层层叠起来,来增大电容两极板的面积,从而增大电容量。

陶瓷介质即为内部填充介质,不同的介质做成的电容器的特性不同,有容量大的,有温度特性好的,有频率特性好的等等,这也是为什么陶瓷电容有这么多种类的原因。

陶瓷电容的基本参数:电容的单位:电容的基本单位是:F(法),此外还有μF(微法)、nF、pF(皮法),由于电容 F 的容量非常大,所以我们看到的一般都是μF、nF、pF 的单位,而不是 F 的单位。

它们之间的具体换算如下: 1F=1000000μF 1μF=1000nF=1000 000pF电容容量:常用陶瓷电容容量范围:。

实际生产的电容的陶瓷容量值也是离散的,常用电容容量如下表:陶瓷电容容量从起步,可以做到100uF,并且根据电容封装(尺寸)的不同,容量也会不同。

选修3-1电容器的电容

选修3-1电容器的电容
的比值,叫做电容器的电容。
2 .公式: C=
Q Q = U U
3.单位: 法拉 (F)
微法(uF) 皮法(pF)
1 F=1C/V
1F=106uF=1012pF
表征了电容器容纳电荷本领的大小 4.物理意义:
即:C大,电容器容纳电荷的本领大;C小,电容器 容纳电荷的本领小。
三 平行板电容器的电容
电容器 的 工 作 方 式
① 放电后,两个极板上的电 荷中和,电容器不带电。 ② 放电后,电场能转化为其 他形式的能。
电容器能通过不停的充电而带 上无限多的电荷呢?
电容器 存储电荷的特性
+ + + + + + + + + + + -
哪个电容器容纳电荷的本 领大呢?
哪个水桶容纳水的本领大 呢?
比较 ?
Q 定义式: C= U
想一想
平行板电容器的C与自 身哪些因素有关呢?
三 平行板电容器的电容
电 介 质
猜想:
1.可能与板间距离的d有关
2.可能与正对面积s有关
s
d
3.可能与板间电介质有关
三 平行板电容器的电容
Q 定义式: C U
理论实验证明:
1 C d C S
C
r
三 平行板电容器的电容
C
S减小
S 4 kd
C减小 E增加
U==Q/C
U增加
E=U/d
五、巩固与练习
1.下列说法正确的是 : ( BC )
A.由公式可知,电容大小和电量成正比和电压成 反比 B.电容器的电容大小和电容器两端电压、电容器 带电量均无关
C.电容器的带电量是指电容器每个极板所带电量 的绝对值 D.某一电容器带电量越多,它的电容就越大

第3章 电容和电感

第3章  电容和电感
将小磁针在空间各点N极所指的方向用平滑的曲 线连接起来,可以得到一系列曲线,这些曲线称做 磁感应线或磁感线。
二、磁场方向的判断
1.通电直导线周围的磁场方向
通电直导线周围的磁感线是 以导线为圆心的一系列同心 圆,越靠近导线,磁场越强 ,磁感线越密。磁场方向用 右手定则判断,如图3-17所示
2.通电线框框内的磁场方向
3.电解电容器极性的判别
根据电解电容器正向接入时,漏电电流小反接 时漏电电流大的现象可判别电解电容器的极性 ,如图3-11所示。
活动三 电容器的连接方式
一、电容器的并联 将两个或多个电容器同极性的电极连接在一起, 接入电路的连接方式为电容器的并联,两个电容器 的并联如图3-12(a)所示。
设两个电容器的电容分别为C1,C2,并联后接在电 压为U的电路中,则两个电容器所带的电量Q1 和Q2分别为
【 例 3-1】 电 容 器 的 带 电 量 Q=4×10-3C , 电 压 U=200V , 求 电 容 器 的 电 容 ; 当 该 电 容 器 的 电 压 U=300V时,求该电容器的带电量。
四、影响电容器电容的因素 1.平板电容器的电容 当电容器为平板电容器时,电容为
式中,S为两极板正对的面积,单位为m2; d为两极板之间的距离,单位为m;
3.色标法
电容器色环表示法有立式色环、卧式色环。卧 式色环用色点表示。
色环及色点的读数基本单位为pF。电容器耐压 值也由色环表示。色环所表示的电容耐压值如 表3-2所示。
三、电容器的极性和质量判别
1.容量固定电容器漏电的判别 用万用表欧姆挡R×10k量程,将表笔与电容两极 并接,如图3-9所示。
使电容器的极板带电的过程称做充电。电 容器在充电过程中使两极板带电,便在两极 板之间的电介质内形成电场,两电极之间便 有了电压。如图3-3(c)所示。

三个电容星形接法作用_概述及解释说明

三个电容星形接法作用_概述及解释说明

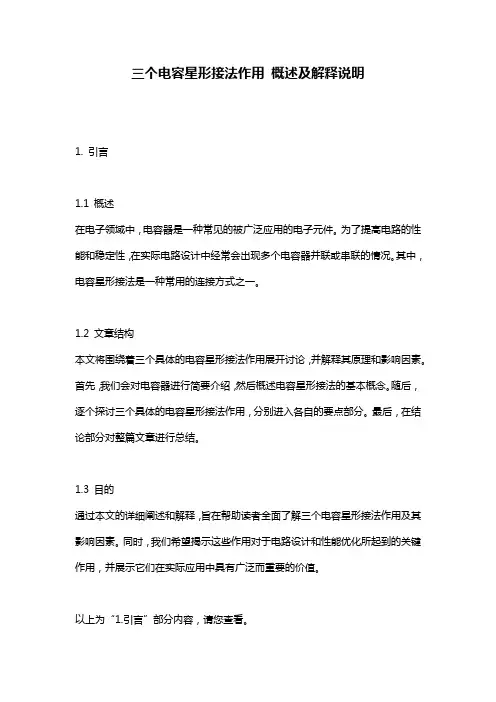

三个电容星形接法作用概述及解释说明1. 引言1.1 概述在电子领域中,电容器是一种常见的被广泛应用的电子元件。

为了提高电路的性能和稳定性,在实际电路设计中经常会出现多个电容器并联或串联的情况。

其中,电容星形接法是一种常用的连接方式之一。

1.2 文章结构本文将围绕着三个具体的电容星形接法作用展开讨论,并解释其原理和影响因素。

首先,我们会对电容器进行简要介绍,然后概述电容星形接法的基本概念。

随后,逐个探讨三个具体的电容星形接法作用,分别进入各自的要点部分。

最后,在结论部分对整篇文章进行总结。

1.3 目的通过本文的详细阐述和解释,旨在帮助读者全面了解三个电容星形接法作用及其影响因素。

同时,我们希望揭示这些作用对于电路设计和性能优化所起到的关键作用,并展示它们在实际应用中具有广泛而重要的价值。

以上为“1.引言”部分内容,请您查看。

2. 电容星形接法:2.1 电容器简介:电容器是一种储存电荷的设备,由两个导体之间隔以绝缘材料组成。

它们广泛应用于各种电子和电气系统中,用于储存和释放能量。

2.2 星形接法概述:星形接法是一种常见的电容器连接方式,其中三个电容器被连接在一起,它们共享一个公共节点或地点。

这种连接方式通常用于交流(AC)电源系统中,以实现多种功能。

2.3 作用及影响因素:通过星形接法将三个电容器相互连接,可以实现以下几个作用:- 增加总容量: 星形接法使得总容量等于各个电容器的叠加值。

这样可以获得更大的储能能力。

- 提高稳定性: 当负载变化时,星形接法可以提供更稳定的输出。

因为每个电容器都分担了负载变化所带来的影响。

- 平衡供电: 在星形接法中,每个电容器都可以从相同的公共节点进行供电和充放电。

这使得供电平衡,并降低了干扰和不稳定性的风险。

- 对电流的响应: 星形接法可以改善电容器对交流电流的响应。

每个电容器相互协同工作,提供对不同频率信号的更好滤波效果。

影响电容星形接法效果的因素包括:- 电容器参数: 包括容量、最大工作电压和损耗角正切等参数。

3微法 4微法 启动电容

3微法 4微法 启动电容

3微法 4微法启动电容3微法什么是微法?在电学中,电容是一种存储电荷的器件。

它的单位是法拉(F)。

微法(μF)是法拉的一千万分之一。

因此,微法是一个非常小的电容单位。

3微法电容的用途3微法电容通常用于低频应用,例如直流滤波和音频放大器。

它可以帮助过滤掉直流信号,并提高音频信号的质量。

4微法什么是4微法?4微法(4μF)是四百万分之一的法拉。

它比3微法稍大。

4微法电容的用途4微法电容通常用于中频应用,例如射频放大器和调谐器。

它可以帮助滤除无关信号,并提高所需信号的质量。

启动电容什么是启动电容?启动电容通常指单相感应电动机中使用的一个特殊类型的电容器。

它被设计为在起始过程中提供额外的相位差以增加转矩并帮助启动机器。

启动电容如何工作?当单相感应电机开始运行时,它会产生一个旋转磁场。

由于单相供电只能产生一个旋转磁场,因此需要额外的电容器来提供另一个旋转磁场。

这个额外的旋转磁场会导致电机产生更多的转矩,并帮助它启动。

启动电容和运行电容的区别启动电容和运行电容都是用于单相感应电机的电容器。

然而,它们在设计和功能上有很大的不同。

启动电容是一个较大的电容器,它在起始过程中提供额外的相位差以增加转矩并帮助启动机器。

一旦机器达到正常运行速度,启动电容就会断开连接。

运行电容是一个较小的电容器,它被设计为在正常运行期间提供相位差以增加效率和功率因数。

与启动电容不同,它会一直保持连接直到机器关闭。

总结微法是一个非常小的单位,通常用于低频应用。

3微法通常用于直流滤波和音频放大器,而4微法通常用于射频放大器和调谐器。

启动电容是一种特殊类型的单相感应电机用电容器,在起始过程中提供额外的相位差以增加转矩并帮助启动机器。

与之相对,运行电容在正常运行期间提供相位差以增加效率和功率因数。

高二物理电容器知识点总结(3篇)

高二物理电容器知识点总结(3篇)

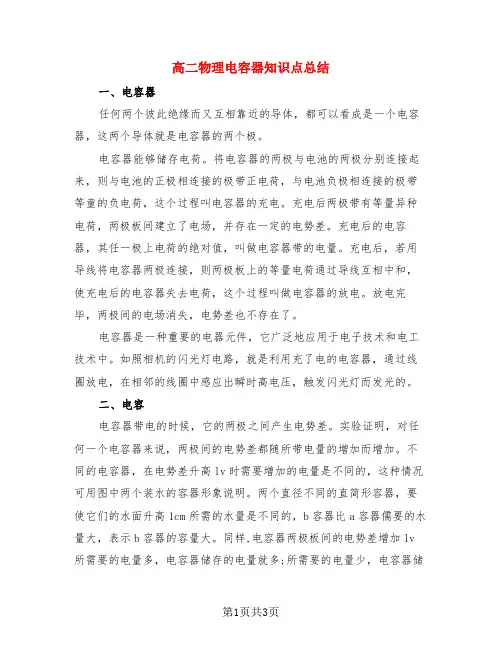

高二物理电容器知识点总结一、电容器任何两个彼此绝缘而又互相靠近的导体,都可以看成是一个电容器,这两个导体就是电容器的两个极。

电容器能够储存电荷。

将电容器的两极与电池的两极分别连接起来,则与电池的正极相连接的极带正电荷,与电池负极相连接的极带等童的负电荷,这个过程叫电容器的充电。

充电后两极带有等量异种电荷,两极板间建立了电场,并存在一定的电势差。

充电后的电容器,其任一极上电荷的绝对值,叫做电容器带的电量。

充电后,若用导线将电容器两极连接,则两极板上的等量电荷通过导线互相中和,使充电后的电容器失去电荷,这个过程叫做电容器的放电。

放电完毕,两极间的电场消失,电势差也不存在了。

电容器是一种重要的电器元件,它广泛地应用于电子技术和电工技术中。

如照相机的闪光灯电路,就是利用充了电的电容器,通过线圈放电,在相邻的线圈中感应出瞬时高电压,触发闪光灯而发光的。

二、电容电容器带电的时候,它的两极之间产生电势差。

实验证明,对任何一个电容器来说,两极间的电势差都随所带电量的增加而增加。

不同的电容器,在电势差升高lv时需要增加的电量是不同的,这种情况可用图中两个装水的容器形象说明。

两个直径不同的直简形容器,要使它们的水面升高1cm所需的水量是不同的,b容器比a容器儒要的水量大,表示b容器的容量大。

同样,电容器两极板间的电势差增加lv 所需要的电量多,电容器储存的电量就多;所需要的电量少,电容器储存的电量就少。

电容器所带的电量与两极间的电势差的比值,叫做电容。

如果用Q表示电容器带的电量,用U表示两极板间的电势差,用C 表示电容器的电容。

在国际单位制中.电容的单位是法拉,简称法,符号是F。

如果电容器带1C的电量时,两极板间的电势差是1V,它的电容就是1F。

高二物理电容器知识点总结(二)1.带电粒子在电场中的加速(Vo=0):W=ΔEK或qU=mVt2/2,Vt=(2qU/m)1/22.带电粒子沿垂直电场方向以速度Vo进入匀强电场时的偏转(不考虑重力作用的情况下)类平垂直电场方向:匀速直线运动L=Vot(在带等量异种电荷的平行极板中:E=U/d)抛运动平行电场方向:初速度为零的匀加速直线运动d=at2/2,a=F/m=qE/m注:(1)两个完全相同的带电金属小球接触时,电量分配规律:原带异种电荷的先中和后平分,原带同种电荷的总量平分;(2)电场线从正电荷出发终止于负电荷,电场线不相交,切线方向为场强方向,电场线密处场强大,顺着电场线电势越来越低,电场线与等势线垂直;3)常见电场的电场线分布要求熟记;(4)电场强度(矢量)与电势(标量)均由电场本身决定,而电场力与电势能还与带电体带的电量多少和电荷正负有关;(5)处于静电平衡导体是个等势体,表面是个等势面,导体外表面附近的电场线垂直于导体表面,导体内部合场强为零,导体内部没有净电荷,净电荷只分布于导体外表面;(6)电容单位换算:1F=106μF=1012PF;(7)电子伏(eV)是能量的单位,1eV=1.60×10-19J;高二物理电容器知识点总结(三)1)平抛运动1.水平方向速度:Vx=Vo2.竖直方向速度:Vy=gt3.水平方向位移:x=Vot4.竖直方向位移:y=gt2/25.运动时间t=(2y/g)1/2(通常又表示为(2h/g)1/2)6.合速度Vt=(Vx2+Vy2)1/2=[Vo2+(gt)2]1/2合速度方向与水平夹角β:tgβ=Vy/Vx=gt/V07.合位移:s=(x2+y2)1/2,位移方向与水平夹角α:tgα=y/x=gt/2Vo8.水平方向加速度:ax=0;竖直方向加速度:ay=g注:(1)平抛运动是匀变速曲线运动,加速度为g,通常可看作是水平方向的匀速直线运与竖直方向的自由落体运动的合成;(2)运动时间由下落高度h(y)决定与水平抛出速度无关;(3)θ与β的关系为tgβ=2tgα;(4)在平抛运动中时间t是解题关键;(5)做曲线运动的物体必有加速度,当速度方向与所受合力(加速度)方向不在同一直线上时,物体做曲线运动。

3电感---电容小知识--功率因数

3.电感—电容小知识并联电容器(原称移相电容器)作为无功补偿装置【提高线路的功率因数,改善电能质量,降低电能损耗】功率因数:cosΦ=P/S【0.95以上】电力系统中,凡是有线圈的设备,工作时,从系统中取出一部分电流做功,另外还要取出一部分电流建立磁场而不做功,这部分电流为0时功率因数为1,这部分电感电流越大,功率因数越低,发电机、变压器等额外负担越大,线路损耗越大,增大电压损失,降低供电质量。

所以最有效的办法就是并联电容器,使之产生电容电流来抵消电感电流的损失,将无功电流减小到一定的范围内。

在交流电路中,电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S功率因数的大小与电路的负荷性质有关,如白炽灯泡、电阻炉等电阻负荷的功率因数为1,一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低,说明电路用于交变磁场转换的无功功率大,从而降低了设备的利用率,增加了线路供电损失。

所以,供电部门对用电单位的功率因数有一定的标准要求。

(1) 最基本分析:拿设备作举例。

例如:设备功率为100个单位,也就是说,有100个单位的功率输送到设备中。

然而,因大部分电器系统存在固有的无功损耗,只能使用70个单位的功率。

很不幸,虽然仅仅使用70个单位,却要付100个单位的费用。

(我们日常用户的电能表计量的是有功功率,而没有计量无功功率,因此没有说使用70个单位而却要付100个单位的费用的说法,使用了70个单位的有功功率,你付的就是70个单位的消耗)在这个例子中,功率因数是0.7 (如果大部分设备的功率因数小于0.9时,将被罚款),这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等),又叫感性负载。

功率因数是马达效能的计量标准。

(2) 基本分析:每种电机系统均消耗两大功率,分别是真正的有用功(叫千瓦)及电抗性的无用功。

高中物理选修3-1电容器的电容知识点归纳

高中物理选修3-1电容器的电容知识点归纳电容器的电容这一内容在高中物理选修3-1课本中出现,有哪些知识点需要记住的呢?下面是店铺给大家带来的高中物理选修3-1电容器的电容知识点,希望对你有帮助。

高中物理选修3-1电容器的电容知识点一、电容器1. 电容器:任何两个彼此绝缘、相互靠近的导体可组成一个电容器,贮藏电量和能量。

两个导体称为电容器的两极。

2. 电容器的带电量:电容器一个极板所带电量的绝对值。

3. 电容器的充电、放电.操作:把电容器的一个极板与电池组的正极相连,另一个极板与负极相连,两个极板上就分别带上了等量的异种电荷。

这个过程叫做充电。

现象:从灵敏电流计可以观察到短暂的充电电流。

充电后,切断与电源的联系,两个极板间有电场存在,充电过程中由电源获得的电能贮存在电场中,称为电场能。

操作:把充电后的电容器的两个极板接通,两极板上的电荷互相中和,电容器就不带电了,这个过程叫放电。

充电——带电量Q增加,板间电压U增加,板间场强E增加, 电能转化为电场能放电——带电量Q减少,板间电压U减少,板间场强E减少,电场能转化为电能二、电容1. 定义:电容器所带的电荷量Q与电容器两极板间的电势U的比值,叫做电容器的电容C=Q/U,式中Q指每一个极板带电量的绝对值①电容是反映电容器本身容纳电荷本领大小的物理量,跟电容器是否带电无关。

②电容的单位:在国际单位制中,电容的单位是法拉,简称法,符号是F。

常用单位有微法(μF),皮法(pF) 1μF = 10-6F,1 pF =10-12F2. 平行板电容器的电容C:跟介电常数成正比,跟正对面积S成正比,跟极板间的距离d成反比。

是电介质的介电常数,k是静电力常量;空气的介电常数最小。

3. 电容器始终接在电源上,电压不变;电容器充电后断开电源,带电量不变。

第9节带电粒子在电场中的运动研究带电粒子在电场中的运动要注意以下三点:1. 带电粒子受力特点。

2. 结合带电粒子的受力和初速度分析其运动性质。

三端电容原理

三端电容原理三端电容原理什么是三端电容三端电容是一种特殊的电容器,除了具备普通电容器的两个端子(即两个极板),还有额外的一个接地端。

这种电容器通常被用于特定的电路应用,具有独特的优势和特性。

三端电容的原理三端电容的原理基于电磁场的作用。

当电容器两个极板之间施加电压时,形成电场。

但是,在普通电容器中,电场只能存在于两个极板之间。

而在三端电容中,有一个接地端可以吸收电场的剩余能量。

这样,三端电容可以存储更多的电荷,使其具备更高的电容值。

三端电容的应用1. 滤波器三端电容可用于电子滤波器中。

通过将三端电容与电路连接,可以滤除电路中的高频噪声信号,从而使得信号更干净、稳定。

2. 隔离器由于三端电容具有接地端,它可以作为电路的隔离器使用。

当需要对电路进行隔离时,可以将三端电容插入需要隔离的位置,以隔断电路之间的电流流动。

3. 继电器驱动三端电容还可以作为继电器的驱动器。

通过使用三端电容,可以确保继电器在切换时的稳定性和可靠性,防止产生电压峰值和干扰。

4. 放大器对于一些特定的放大器电路,三端电容可以起到增益放大的作用。

通过合理配置三端电容与其他元件,可以实现信号的放大和处理。

总结三端电容是一种特殊的电容器,具备电磁场作用的原理。

它广泛应用于滤波器、隔离器、继电器驱动和放大器等电路中,发挥着重要的作用。

通过合理应用三端电容,我们可以改善电路性能,提高信号质量和稳定性。

三端电容的工作原理三端电容的工作原理是基于电场的作用。

当在电容器的两个极板之间施加电压时,会在极板之间产生电场。

这个电场会导致极板之间的电荷存储。

在普通电容器中,这个电场只能存在于两个极板之间,因此只有有限的极板面积可以用于电荷的存储。

这限制了电容器的电容值。

而在三端电容中,有一个额外的接地端。

这个接地端可以吸收电场的剩余能量,使得电容器可以存储更多的电荷,从而增加了电容值。

三端电容的优势三端电容相比普通电容器具有以下优势:1.更高的电容值:三端电容可以存储更多的电荷,因此具有更高的电容值。

三端电容用法

三端电容用法1. 什么是三端电容三端电容是一种电子元件,也被称为差动电容或差分电容。

它由两个电容器和一个可调的电阻组成。

三端电容常用于模拟电路中,用于调整电路的增益、频率响应等特性。

2. 三端电容的工作原理三端电容的工作原理基于电容器的特性。

当两个电容器的电容值不同时,通过调整可调电阻的阻值,可以改变电路的增益。

具体来说,当可调电阻的阻值较大时,电流会通过电容器1,从而增大电路的增益;当可调电阻的阻值较小时,电流会通过电容器2,从而减小电路的增益。

3. 三端电容的应用3.1 差动放大器差动放大器是三端电容最常见的应用之一。

差动放大器通过使用三端电容调整电路的增益,从而实现信号的放大。

它通常用于音频放大器、功率放大器等场景。

3.2 频率响应调节三端电容还可以用于调节电路的频率响应。

通过调整三端电容的阻值,可以改变电路对不同频率信号的响应程度。

这在音频、射频等领域中非常有用。

3.3 信号调节三端电容可以用于调节信号的幅度和相位。

通过调整三端电容的阻值,可以改变信号的增益和相位差,从而实现信号的调节。

3.4 滤波器三端电容还可以用于构建滤波器。

滤波器是一种用于滤除或增强特定频率信号的电路。

通过调整三端电容的阻值,可以实现低通滤波、高通滤波、带通滤波等功能。

4. 三端电容的优缺点4.1 优点•灵活性高:通过调整三端电容的阻值,可以实现多种功能,如增益调节、频率响应调节、信号调节等。

•可调性强:三端电容的阻值可以通过外部电路进行调节,非常方便。

•应用广泛:三端电容在模拟电路中应用广泛,适用于多种场景。

4.2 缺点•复杂性高:三端电容的使用需要一定的电路设计和调试经验,对初学者来说可能有一定的难度。

•成本较高:相比于其他电子元件,三端电容的成本较高,对于一些成本敏感的项目可能不太适用。

5. 总结三端电容是一种常用的电子元件,用于模拟电路中的增益调节、频率响应调节、信号调节和滤波器等功能。

它通过调整电容器的电容值和可调电阻的阻值,实现对电路特性的调节。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

不要轻视小小电容哦。

他的作用很大,你看有没有用过他的电子产品不。

什么地方都有如果用得不好,死得难看的,所以首先介绍电容的作用
作为无源元件之一的电容,其作用不外乎以下几种:
1、应用于电源电路,实现旁路、去藕、滤波和储能方面电容的作用,下面分类详述之:
1)滤波
滤波是电容的作用中很重要的一部分。

几乎所有的电源电路中都会用到。

从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。

但实际上超过1uF的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。

有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。

电容的作用就是通高阻低,通高频阻低频。

电容越大低频越容易通过,电容越大高频越容易通过。

具体用在滤波中,大电容(1000uF)滤低频,小电容(20pF)滤高频。

曾有网友将滤波电容比作“水塘”。

由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或蒸发而引起水量的变化。

它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。

滤波就是充电,放电的过程。

2)旁路
旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。

就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。

为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

这能够很好地防止输入值过大而导致的地电位抬高和噪声。

地弹是地连接处在通过大电流毛刺时的电压降。

3)去藕
去藕,又称解藕。

从电路来说,总是可以区分为驱动的源和被驱动的负载。

如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作。

这就是耦合。

去藕电容就是起到一个电池的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。

将旁路电容和去藕电容结合起来将更容易理解。

旁路电容实际也是去藕合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径。

高频旁路电容一般比较小,根据谐振频率一般是0.1u,0.01u等,而去耦合电容一般比较大,是10uF或者更大,依据电路中分布参数,以及驱动电流的变化大小来确定。

旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。

这应该是他们的本质区别。

4)储能
储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。

电压额定值为40~450VDC、电容值在220~150 000uF之间的铝电解电容器(如EPCOS
公司的B43504或B43505)是较为常用的。

根据不同的电源要求,器件有时会采用串联、并联或其组合的形式,对于功率级超过10KW的电源,通常采用体积较大的罐形螺旋端子电容器。

2、应用于信号电路,主要完成耦合、振荡/同步及时间常数的作用:
1)耦合
举个例子来讲,晶体管放大器发射极有一个自给偏压电阻,它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合,这个电阻就是产生了耦合的元件,如果在这个电阻两端并联一个电容,由于适当容量的电容器对交流信号较小的阻抗,这样就减小了电阻产生的耦合效应,故称此电容为去耦电容。

2)振荡/同步
包括RC、LC振荡器及晶体的负载电容都属于这一范畴。

3)时间常数
这就是常见的R、C 串联构成的积分电路。

当输入信号电压加在输入端时,电容(C)上的电压逐渐上升。

而其充电电流则随着电压的上升而减小。

电流通过电阻(R)、电容(C)的特性通过下面的公式描述:
i = (V/R)e-(t/CR)
------------------------------
我们知道了电容的作用以后下面来谈谈电容在使用中的注意事项
A. 什么是好电容。

1.电容容量越大越好。

很多人在电容的替换中往往爱用大容量的电容。

我们知道虽然电容越大,为IC提供的电流补偿的能力越强。

且不说电容容量的增大带来的体积变大,增加成本的同时还影响空气流动和散热。

关键在于电容上存在寄生电感,电容放电回路会在某个频点上发生谐振。

在谐振点,电容的阻抗小。

因此放电回路的阻抗最小,补充能量的效果也最好。

但当频率超过谐振点时,放电回路的阻抗开始增加,电容提供电流能力便开始下降。

电容的容值越大,谐振频率越低,电容能有效补偿电流的频率范围也越小。

从保证电容提供高频电流的能力的角度来说,电容越大越好的观点是错误的,一般的电路设计中都有一个参考值的。

2.同样容量的电容,并联越多的小电容越好
耐压值、耐温值、容值、ESR(等效电阻)等是电容的几个重要参数,对于ESR自然是越低越好。

ESR与电容的容量、频率、电压、温度等都有关系。

当电压固定时候,容量越大,
ESR越低。

在板卡设计中采用多个小电容并连多是出与PCB空间的限制,这样有的人就认为,越多的并联小电阻,ESR越低,效果越好。

理论上是如此,但是要考虑到电容接脚焊点的阻抗,采用多个小电容并联,效果并不一定突出。

3.ESR越低,效果越好。

结合我们上面的提高的供电电路来说,对于输入电容来说,输入电容的容量要大一点。

相对容量的要求,对ESR的要求可以适当的降低。

因为输入电容主要是耐压,其次是吸收MOSFET的开关脉冲。

对于输出电容来说,耐压的要求和容量可以适当的降低一点。

ESR 的要求则高一点,因为这里要保证的是足够的电流通过量。

但这里要注意的是ESR并不是越低越好,低ESR电容会引起开关电路振荡。

而消振电路复杂同时会导致成本的增加。

板卡设计中,这里一般有一个参考值,此作为元件选用参数,避免消振电路而导致成本的增加。

4.好电容代表着高品质。

“唯电容论”曾经盛极一时,一些厂商和媒体也刻意的把这个事情做成一个卖点。

在板卡设计中,电路设计水平是关键。

和有的厂商可以用两相供电做出比一些厂商采用四相供电更稳定的产品一样,一味的采用高价电容,不一定能做出好产品。

衡量一个产品,一定要全方位多角度的去考虑,切不可把电容的作用有意无意的夸大。

B. 电容爆浆之面面谈
爆浆的种类:
分两类,输入电容爆浆和输出电容爆浆。

对于输入电容来说,就是我是说的C1,C1对由电源接收到的电流进行过滤。

输入电容爆浆和电源输入电流的品质有关。

过多的毛刺电压,峰值电压过高,电流不稳定等都使电容过于充放电过于频繁,长时间处于这类工作环境下的电容,内部温度升高很快。

超过泄爆口的承受极限就会发生爆浆。

对于输出电容来说,就我说的C2,对经电源模块调整后的电流进行滤波。

此处电流经过一次过滤,比较平稳,发生爆浆的可能性相对来说小了不少。

但如果环境温度过高,电容同样容易发生爆浆。

爆,报也。

采用垃圾东西自然要爆,报应啊。

欲知过去因者,见其现在果;欲知未来果者,见其现在因。

电解电容爆浆的原因:
电容爆浆的原因有很多,比如电流大于允许的稳波电流、使用电压超出工作电压、逆向电压、频繁的充放电等。

但是最直接的原因就是高温。

我们知道电容有一个重要的参数就是耐温值,指的就是电容内部电解液的沸点。

当电容的内部温度达到电解液的沸点时,电解液开始沸腾,电容内部的压力升高,当压力超过泄爆口的承受极限就发生了爆浆。

所以说温度是导致电容爆浆的直接原因。

电容设计使用寿命大约为2万小时,受环境温度的影响也很大。

电容的使用寿命随温度的增加而减小,实验证明环境温度每升高10℃,电容的寿命就会减半。

主要原因就是温度加速化学反应而使介质随时间退化失效,这样电容寿命终结。

为了保证电容的稳定性,电容在插板前要经过长时间的高温环境的测试。

即使是在100℃,高品质的电容也可以工作几千个小时。

同时,我们提到的电容的寿命是指电容在使用过程中,电容容量不会超过标准范围变化的10%。

电容寿命指的是电容容量的问题,而不是设计寿命到达之后就发生爆浆。

只是无法保证电容的设计的容量标准。

所以,短时期内,正常使用的板卡电容就发生爆浆的情况,这就是电容品质问题。

另外,不正常的使用情况也有可能发生电容爆浆的情况。

比如热插拔电脑配件也会导致板卡局部电路电流、电压的剧烈变化,从而引发电容使用故障。
