Delphi串口通信编程-教程演示课件
delphi 串口编程 例程
以下是一个简单的Delphi串口编程例程，用于打开串口、发送数据和接收数据：```delphiunit Unit1;interfaceusesWindows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,Dialogs, StdCtrls, ComCtrls;typeTForm1 = class(TForm)Button1: TButton;Edit1: TEdit;Button2: TButton;Edit2: TEdit;procedure Button1Click(Sender: TObject);procedure Button2Click(Sender: TObject);private{ Private declarations }public{ Public declarations }end;varForm1: TForm1;SerialPort: TSerialPort;bytesRead: Integer;buffer: array[0..99] of byte;i: Integer;s: string;procedure ReadFromPort(const Buffer, BufSize: Integer); vari: Integer;beginfor i := 0 to BufSize - 1 doEdit2.Lines.Add(IntToStr(buffer[i]));end;implementation{$R *.dfm}procedure TForm1.Button1Click(Sender: TObject);vars: string;begins := Edit1.Text;SerialPort.WriteString(s + #0);end;procedure TForm1.Button2Click(Sender: TObject);beginSerialPort.ReadBytes(buffer, 100, 500); // Read up to 100 bytes within 500ms.ReadFromPort(buffer[0], 100); // Display the first 100 bytes. end;initializationSerialPort := TSerialPort.Create(nil); // Create a new serial port object.trySerialPort.Port := 'COM1'; // Set the port number to COM1. Change this if needed.SerialPort.BaudRate := 9600; // Set the baud rate to 9600. Change this if needed.SerialPort.Parity := 'N'; // Set the parity to None. Change this if needed.SerialPort.StopBits := 1; // Set the stop bits to 1. Change this if needed.SerialPort.DataBits := 8; // Set the data bits to 8. Change this if needed.SerialPort.Handshake := 'XON/XOFF'; // Set the handshake to XON/XOFF. Change this if needed.SerialPort.ReadTimeout := 500; // Set the read timeout to 500ms. Change this if needed.SerialPort.WriteTimeout := 500; // Set the write timeout to 500ms. Change this if needed.SerialPort.ReadBufferMax := 1024; // Set the read buffer maximum size to 1024 bytes. Change this if needed.SerialPort.WriteBufferMax := 1024; // Set the write buffer maximum size to 1024 bytes. Change this if needed.SerialPort.Open(); // Open the serial port for communication. This will throw an exception if the portcannot be opened for any reason (e.g., it is in use by another application).excepton E: Exception do beginShowMessage('Error opening serial port: ' + E.Message); // Display an error message if an exception occurs while opening the serial port.Exit; // Exit the program if an exception occurs while opening the serial port.end;end;end.```。
DELPHI7.0及其串口通信
Delphi7.0及其串口通信2.1Delphi7.0简介2.1.1Delphi7.0基本界面Delphi是由Borland公司于1995年推出的快速应用软件开发工具RAD （Rapid Application Development）。
Delphi使用了当今世界上比较先进的很多程序开发思想，使用Delphi开发软件无疑会大大提高软件开发的效率。
本文以Delphi7.0作为平台，进行软件开发。
Delphi7.0打开的主界面如图2.1所示。
图2.1Delphi7.0主界面2.1.2Delphi7.0的特点和优点Delphi7.0是Windows系统下的具有功能强大、简便易用和代码执行速度快等优点的可视化集成开发工具，它提供了强大的可视化组件VCL（Visual Component Library）功能，使程序员可以快速高效的开发出Windows系统下的应用程序。
和其他软件开发工具相比，Delphi在网络编程、数据库编程、程序界面方面更胜一筹，而且增加了对Linux平台下应用程序开发的更强大支持。
而且它在构架企业信息系统方面也发挥着越来越重要的作用，因此许多程序员愿意选择Delphi作为开发工具编制各种应用程序[2]。
（1）可视化的集成开发环境Delphi提供了可视化的集成开发环境IDE（Integrated Development Environment）。
可视化环境是指用户在设计程序界面的时候，无须为程序界面编写代码，只需将相应的组件添加到窗体上，调节其大小和位置即可，Delphi会自动生成相应的代码。
Delphi的集成开发环境不仅可以非常方便的设计出用户的程序界面，而且程序的界面设计、属性设计、代码编写、程序调试、运行、生成可执行文件等操作都可以在这个集成开发环境中进行，使得软件设计变得非常的快捷、高效。
（2）真正的面向对象面向对象的程序设计OOP（Object Oriented Programming）是Delphi诞生的基础。
Delphi com口编程
delphi中使用spcomm来实现串口通讯最近两天一直在研究spcomm控件的使用，之前也是很不太明白，看了很多的例子，可是按照网上很多的例子它们多少都有点瑕疵，运行不了，鉴于自己在做这方面的项目，也用了645规约试验了下，现在终于明白了一点。
不过要想精通还再要学习！先把我的学习经验跟大家分享下，也让很多新手快点上手。
其实相对于mscomm来讲，spcomm简单明了容易操作，其主要有几个属性要设置和它的方法判断以及事件驱动三大块，掌握了这三个步骤那全盘解决了！一、属性设置-（不过我还没研究好怎么在程序中动态设置）mName:=‘COM1’; //串口号comm1.BaudRate:=1200；//波特率1200 4800 9600 115200当然也可以有范围比方1201 1205comm1.ByteSize:=_8; //数据位 5 6 7 8comm1.Parity:=Even; //检验位Even Odd None Space Markcomm1.StopBits:=_1; //停止位1 1.5 2comm1.OnReceiveData:=Comm1ReceiveData; //这个是你以后写事件驱动时的名称，你可以改成你的名字二、方法comm1.StartComm; //打开串口当然它也有异常捕获共七种：：⑴串口已经打开；⑵打开串口错误；⑶文件句柄不是通信句柄；⑷不能够安装通信缓存；⑸不能产生事件；⑹不能产生读进程；⑺不能产生写进程；comm1.StopComm方法用于关闭串口，没有返回值；comm1.WriteCommData(pDataToWrite: PChar;dwSizeofDataToWrite:Word )方法是个带有布尔型返回值的函数，用于将一个字符串发送到写进程，发送成功返回true，发送失败返回false。
执行此函数将立即得到返回值，发送操作随后执行。
该函数有两个参数，其中pDataToWrite是要发送的字符串，dwSizeofDataToWrite是发送字符串的长度。
delphi串口通讯编程
delphi串口通讯编程龚建伟评论：本文对在Delphi中使用ActiveX控件，使用行间汇编，用Delphi调用可执行应用程序三种方法实现串口通信进行了阐述。
不过在Delphi中进行串口编程并不象作者所说的那样令人头疼，我就知道几个很好用的串口程序是用Delphi编写的（我不太会用Delp hi）。
Delphi 是新一代可视化开发工具，它具有功能强大、简便易用和代码执行速度快等特点，D elphi系列开发工具在国际各媒体上曾获得过三十多项大奖，是全球公认的快速应用开发工具技术的先驱者，他越来越在构架企业信息系统方面发挥着重要作用。
它的功能很强大，但在对串口通信的控制上Delphi的帮助文档和其他书籍中很少提及，可这是在开发应用系统时会经常遇到却又令人头痛的事情。
下面介绍三种解决方案，以实现接收和发送数据的功能。
一、使用ActiveX控件由于Delphi中没有串口控件可用，所以首先需要把ActiveX控件MSCOMM加到元件选项板上。
这是一个非常好的控件它不仅能对串口进行操作，而且还可以对Modem进行控制。
下面结合一个具体的实例来说明如何用MSCOMM控件开发出串口通信程序。
创建一个Communication.dpr工程，把窗体的Name属性变为CommForm，将标题改为T he Communication Test，选择File/Save As将新的窗体存储为CommFrm.pas，接下来参照图1和图2将控件添加到主窗体中。
图1 图2由图1和图2我们可以看出，通过设置页可选定进行数据传输的通信端口和端口的波特率、奇偶校验、数据位和停止位，通信时每传输一个字符都将触发响应事件，在通信页“传输显示”位置可看到当前正在进行传输的数据。
同时当出现回车换行符时将整行内容显示在me mDisplay新的一行中，而全部接收的内容还将存在一个文件中。
部分源代码如下：变量说明varCommForm: TCommForm;ss :string;savef,readf :file of char;i,j :longint;初始化procedure TCommForm.FormCreate(Sender: TObject);beginmport:=1;mscomm.settings:='9600,n,8,1';mscomm.inputlen:=1;mscomm.inbuffercount:=0;mscomm.portopen:=true;ss:='';i:=0;j:=0;assignfile(savef,'save1');rewrite(savef);assignfile(readf,'read1');reset(readf);end;设置确定procedure TCommForm.btnConfirmClick(Sender: TObject); beginif mscomm.portopen thenmscomm.portopen:=false;mport:=strtoint(edtCommport.text); mscomm.settings:=edtCommsetting.Text;end;传输事件procedure TCommForm.MSCommComm(Sender: TObject); varfilenrc :char;buffer :variant;s1:string;c :char;begincase mEvent ofcomEvSend:beginwhile not(eof(readf)) dobeginread(readf,filenrc);mscomm.output:=filenrc;j:=j+1;lblDisplay.caption:=inttostr(j);if mscomm.outbuffercount>=2 thenbreak;end;end;comEvReceive:beginbuffer:=mscomm.Input;s1:=buffer;c:=s1[1];ss:=ss+c;i:=i+1;lblDisplay.caption:=c+inttostr(i);write(savef,c);if (c=chr(10))or(c=chr(13)) thenbeginlblDisplay.caption:='cr'+inttostr(i);memDisplay.lines.add(ss);ss:='';end;end;end;end;当然还有许多串口控制的ActiveX控件，有控件用是方便，但是是否说没有控件就不能用D elphi本身解决问题呢。
Delphi 第10章_串口通信编程
10.1.2 握手
DTE和DCE之间要实现双向通信，至少需要３条信号线：TxD使数据从
DTE到ECE。RxD使数据从ECE到ETE，SG为信号地。 必须使用握手信号，它提供了一种控制数据流的方法，即接收设备可 以控制发送设备的数据发送。 在异步串行通信中，这称之为握手（handshaking）或流量控制 （flow control）。握手控制可以具体分为硬件握手（硬件流控）和 软件握手（软件流控）。
始了全双工通信。同时，DTE仍监视着载波检测（DCD）信号，以确
定数据链路是否连接。
(8)数据传输结束后，DTE使数据终端就绪信号（DTE无效），Modem撤消 载波信号并以载波检测（DCD）和数据设备就绪（DSR）信号无效给 予响应。数据链路释放后，Modem和DTE准备下一次接收或作另一 次呼叫。
普通的Modem通常都是通过RS-232C串行口信号线与计算机连接。
根据 RS-232C 标准规定，接口 电路采用一对物理 D 型连接器： DTE设备应该有一个D型插头接 口， DCE 设备应该有一个 D 型 插座接口。 D 型 连 接 可 以 是 25 芯 （ 简 称 为 DB25 ），也可以是 9 芯（简称 为 DB9 ）。 RS-232C 引脚分配
);
10.3 MSComm控件
10.3.1 MSCom安装
MSCcomm组件是Microsoft Visual Studio配带的ActiveX组件，一般安装Microsoft Visual Studio后 这些文件会自动生成，然后在Delphi XE8中安装MSComm控件。 步骤如下： (1)先打开Delphi XE8集成开发环境，选择菜单“Component”中的“Import ActiveX Control”命令，在 “Import AcitiveX”选项卡内选择“Microsoft Comm Control 6.0”项 。 (2)单击“Install” 按钮安装MSComm 控件，安装 后在“ActiveX”组件板中出现MSComm图标，即 可被使用。 MSCOMM32.OCX可以按如下两种方式注册： 第一种方式：点击【开始】|【运行】，在运行命令 栏中填入如下命令： Regsvr32 c:\windows\system\mscomm32.ocx 第二种方式：打开记事本输入以下内容，并且保存 未REG的扩展名，双击此文件也可以进行注册 REGEDIT4 [HKEY_CLASSES_ROOT\Licenses\ 4250E830-6AC2-11cf-8ADB-00AA00C00905] @=” kjljvjjjoquqmjjjvpqqkqmqykypoqjquoun”

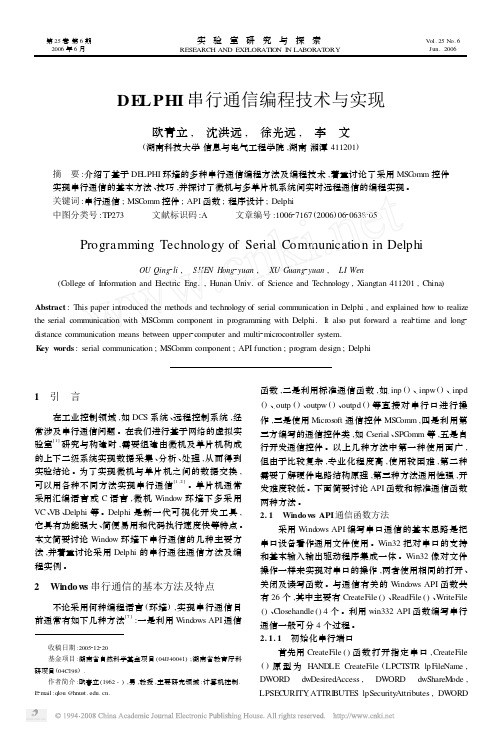

DELPHI串行通信编程技术与实现
第25卷第6期 2006年6月实验室研究与探索RESE ARCH AND EXP LORATI ON I N LABORAT ORYV ol.25N o.6 Jun.2006 DE LPHI 串行通信编程技术与实现欧青立, 沈洪远, 徐光远, 李 文(湖南科技大学信息与电气工程学院,湖南湘潭411201)摘 要:介绍了基于DE LPHI 环境的多种串行通信编程方法及编程技术,着重讨论了采用MSC omm 控件实现串行通信的基本方法、技巧,并探讨了微机与多单片机系统间实时远程通信的编程实现。
关键词:串行通信;MSC omm 控件;API 函数;程序设计;Delphi 中图分类号:TP273文献标识码:A 文章编号:100627167(2006)0620638205Programming Technology of Serial Communication in DelphiOU Qing 2li , SHEN Hong 2yuan , XU Guang 2yuan , LI Wen(C ollege of In formation and Electric Eng.,Hunan Univ.of Science and T echnology ,X iangtan 411201,China )Abstract :This paper introduced the methods and technology of serial communication in Delphi ,and explained how to realize the serial communication with MSC omm com ponent in programming with Delphi.It als o put forward a real 2time and long 2distance communication means between upper 2com puter and multi 2microcontroller system.K ey w ords :serial communication ;MSC omm com ponent ;API function ;program design ;Delphi收稿日期:2005212220基金项目:湖南省自然科学基金项目(04JJ40041);湖南省教育厅科研项目(04C198).作者简介:欧青立(1962-),男,教授,主要研究领域:计算机控制.E 2mail :qlou @.1 引 言在工业控制领域,如DCS 系统、远程控制系统,经常涉及串行通信问题。
Delphi串口通信的实现
Delphi中串口通信的实现Delphi是一种具有功能强大、简便易用和代码执行速度快等优点的可视化快速应用开发工具，它在构架企业信息系统方面发挥着越来越重要的作用，许多程序员愿意选择Delphi作为开发工具编制各种应用程序。
但是，美中不足之处是 Delphi没有自带的串口通信控件，在它的帮助文档里也没有提及串口通信，这就给编制通信程序的开发人员带来许多不便。
目前，利用 Delphi实现串口通信的常用的方法有3种：一是利用控件，如MSCOMM控件和 SPCOMM控件；二是使用 API函数；三是调用其他串口通信程序。
其中利用 API编写串口通信程序较为复杂，需要掌握大量的通信知识。
相比较而言，利用 SPCOMM控件则相对较简单，并且该控件具有丰富的与串口通信密切相关的属性及事件，提供了对串口的各种操作，而且还支持多线程。
下面本文结合实例详细介绍SPCOMM控件的使用。
SPCOMM的安装1．选择下拉菜单 Component中的 Install Component选项，在 Unit file name处填写SPCOMM控件所在的路径，其他各项可用默认值，点击 OK按钮。
2．安装后，在 System控件面板中将出现一个红色控件 COM。
现在就可以像 Delphi 自带控件一样使用 COM控件了。
SPCOMM的属性、方法和事件1.属性●CommName：表示 COM1、 COM2等串口的名字；●BaudRate:根据实际需要设定的波特率，在串口打开后也可更改此值，实际波特率随之更改；●ParityCheck：表示是否需要奇偶校验；●ByteSize：根据实际情况设定的字节长度；●Parity：奇偶校验位；●StopBits：停止位；●SendDataEmpty：这是一个布尔型属性，为 true时表示发送缓存为空，或者发送队列里没有信息；为 false时表示发送缓存不为空，或者发送队列里有信息。
2．方法●Startcomm方法用于打开串口，当打开失败时通常会报错。
Delphi实现串口通信
procedure FormClose(Sender: TObject; var Action: TCloseAction);
private
{ Private declarations }
public
{ Public declarations }
end;
TCommThread = Class(TThread)
protected
procedure Execute;override;
public
constructor Create;
end;
var
CommForm: TCommForm;
DCB.BaudRate := 9600;
DCB.ByteSize := 8;
DCB.Parity := NOPARITY;
DCB.StopBits := ONESTOPBIT;
fRetVal := SetCommState(CommHandle, DCB);
if (fRetVal) then begin
Delphi串口通讯的监听
串口程序我后来研究了好久，写了下面的代码，后台生成一个线程监听串口，不影响前台工作。效果很好，一直用于GPS仪器的数据接收。
unit frmComm;
interface
uses
Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms, Dialogs,
CloseHandle(CommHandle);
{终止线程}
如何用DELPHI开发串口通信程序
如何用Delphi开发串口通信程序Delphi是新一代可视化开发工具，它具有功能强大、简便易用和代码执行速度快等特点，Delphi系列开发工具在国际各媒体上曾获得过三十多项大奖，是全球公认的快速应用开发工具技术的先驱者，他越来越在构架企业信息系统方面发挥着重要作用。
它的功能很强大，但在对串口通信的控制上Delphi的帮助文档和其他书籍中很少提及，可这是在开发应用系统时会经常遇到却又令人头痛的事情。
下面介绍三种解决方案，以实现接收和发送数据的功能。
一、使用ActiveX控件由于Delphi中没有串口控件可用，所以首先需要把ActiveX控件MSCOMM加到元件选项板上。
这是一个非常好的控件它不仅能对串口进行操作，而且还可以对Modem进行控制。
下面结合一个具体的实例来说明如何用MSCOMM控件开发出串口通信程序。
创建一个Communication.dpr工程，把窗体的Name属性变为CommForm，将标题改为The Communication Test，选择File/Save As将新的窗体存储为CommFrm.pas，接下来参照图1和图2将控件添加到主窗体中。
图1图2由图1和图2我们可以看出，通过设置页可选定进行数据传输的通信端口和端口的波特率、奇偶校验、数据位和停止位，通信时每传输一个字符都将触发响应事件，在通信页“传输显示”位置可看到当前正在进行传输的数据。
同时当出现回车换行符时将整行内容显示在memDisplay新的一行中，而全部接收的内容还将存在一个文件中。
部分源代码如下：变量说明varCommForm:TCommForm;ss:string;savef,readf:file of char;i,j:longint;初始化procedure TCommForm.FormCreate(Sender:TObject);beginmport:=1;mscomm.settings:='9600,n,8,1';mscomm.inputlen:=1;mscomm.inbuffercount:=0;mscomm.portopen:=true;ss:='';i:=0;j:=0;assignfile(savef,'save1');rewrite(savef);assignfile(readf,'read1');reset(readf);end;设置确定procedure TCommForm.btnConfirmClick(Sender:TObject); beginif mscomm.portopen thenmscomm.portopen:=false;mport:=strtoint(edtCommport.text); mscomm.settings:=edtCommsetting.Text;end;传输事件procedure TCommForm.MSCommComm(Sender:TObject); varfilenrc:char;buffer:variant;s1:string;c:char;begincase mEvent ofcomEvSend:beginwhile not(eof(readf))dobeginread(readf,filenrc);mscomm.output:=filenrc;j:=j+1;lblDisplay.caption:=inttostr(j);if mscomm.outbuffercount>=2thenbreak;end;end;comEvReceive:beginbuffer:=mscomm.Input;s1:=buffer;c:=s1[1];ss:=ss+c;i:=i+1;lblDisplay.caption:=c+inttostr(i);write(savef,c);if(c=chr(10))or(c=chr(13))thenbeginlblDisplay.caption:='cr'+inttostr(i);memDisplay.lines.add(ss);ss:='';end;end;end;end;当然还有许多串口控制的ActiveX控件，有控件用是方便，但是是否说没有控件就不能用Delphi本身解决问题呢。
基于Delphi串行通信编程的原理和编程方法
备在收到计算 机指令后执行设备 控制并将反馈信 息发
（ ｎｔ ｌＳ ｄ ｕ ｅ； — ｃ ｓ ｏ ｐ ｎ Ｂ ｆ ｒ ｗ ｄ
ｆｎｔ ｎ Ｔ ｙ ｏ ｍ． ｉ Ｃ ｍ ｕ ｃｉ Ｍ Ｃ ｍ Ｗｒｅ ｏ ｍ ｏ ｔ Ｂ ｔｓ０ ｉ ：Ｗ０ Ｄ ： ｏｌａ； ｙｅＴ Ｗｒｅ ｔ Ｄ Ｒ ）Ｂ ｏｅｎ
传送到 Ｂ设备 中时，数据首先会 送到 Ｂ设 备 的接收 缓
冲 区 ． 设 备 Ｂ的 Ｃ Ｕ再 到 接 收 缓 冲 区 中将 数 据 读 取 而 Ｐ
出 来 并 进 行 处 理
收稿 日期 ：０ ２ ０ —０ ２１— ５ ８ 修 稿 日期 ：０ ２ ０ —０ ２１－ ６ ８
作 者 简介 ： 慧 （９７ ， ， 苏 常 州人 ， 士 ， 究 方 向 为 软 件 工 程 、 李 １７ 一）女 江 硕 研 系统控 制
现 计 机 ２１ｏ 中 ＠ 代 算 ０． ２６
（） ４ 设置传输速度等参数 （） ５ 发送数据 ｗｉ ｆｅ读取数据 Ｒ ａ Ｆｌ ｒｅ ｌ ｔ ， ｉ ｅｄ ｉ ｅ
／ ／ 向通 信 口发 送 数 据 函数
为 后 台 通 信 。最 常用 的 串 口通 信 方 法 是计 算 机 作 为 主 动 ， 备作为被 动。由计算机主动发送 指令到设备 ， 设 设
Ｖａ ｒ
送到计算机 。
Ｄ ｌｈ 下 进 行 多 线 程 编 程 主要 引 用 了一 个 Ｔ ｐ ． ｅｐ ｉ ｙ ｅ
Ｗ ｆｔＳｔｔ ：ＢＯＯＬ； ｉ ｅ ａｅ Ｂｙ ｅ Ｗ ｒｔｅ ｔ ｓ ｉｔｎ：ＤＷ ＯＲＤ；
Ｔ ｒａ ｈｅｄ类 ． 型 如 下 ： 模
ｕ ｉＴ ｐＴ ｒａ； ｎｔ ｙ ｅ ｈ ｅ ｄ
Ｔ ｃｎ ｈｅｄ＝ｃａｓ Ｆｒａ） Ｓａ Ｔ ｒａ ｌｓ（ ｈｅｄ Ｔ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信参数
数据的传送速度 数据的传送单位
数据的传送速度
波特率：每秒所能产生的最大电压状态改变率（一秒 钟可以振荡的次数）bps 通信双方必须要取得一样的通信速度。原始信号经过 不一样的波特率取样后，所得的结果完全不一样，如 取样速度只有原来一半时，信号被跳着取样，数据因 此错误。
数据的传送单位
一般串行通信端口所传送的数据是字符类 型，若用来传输文件，则会使用二进制 的数据类型。
Delphi串口通信编程 Delphi串口通信编程
第一章 基本概念
1. 2. 3. 4. 5. 6. 通信 串行通信 硬件基础知识 模式及流量 接线和错误预防 错误排除
1、通信
通信：不同的独立系统通过线路互相交换数据 数据通信：终端与计算机之间的通信或计算机与 计算机之间的通信 网络：构成整个通信的线路
串行数据的流动方式
当数据要由A设备传送至B设备前，数据会 先被送到A设备的数据输出缓冲区，接着 再由此缓冲区将数据由RS-232线路传送到 B设备；同样地，当数据通过硬件线路传送 到B设备时，数据首先会送到接收缓冲区， 而设备B的CPU再到接收缓冲区将数据读取 并进行处理。
握手
握手信号：提供一种控制数据流的方法，即接收设备可 以控制发送设备的数据发送。 如果接收设备速度比发送速度快，握手信号可以略去。 在异步串行通信中，这称之为握手（handshaking）或流 量控制（flow control）。 流量控制：保证传输双方都能正确地传送和接收数据而 不会漏失。 握手控制可以具休分为硬件握手和软件握手。
USB（ USB（Universal Serial Bus）接口 Bus）接口
集成一般计算机所使用的外围设备的连接方式， 而且其所采用的信号传输方式也是串行通信。 USB特性：低价位，热连接，单一的连接头方式，连接数 多，线上供电，不占系统资源，错误检测与复原，节省 能源，支持四种传输（巨量、实时、中断及控制4种传输 模式），速度较快（12M bps/RS-232最快115bps）
非文本编码
某些可执行指令文件和图形图像文件就是 以二进制形式而不是ASCII码形式存储的。 一个数据可用二进制形式存储，可以占多 个字节。 在通信领域，常常把这种类型的资料叫做 二进制数据。
帧
帧：在串行异步通信情况下，构成一个字 节的那些数据单元被称为数据位，在数 据位的前、后要加上起始位、停止位和 奇偶校验位。 一个字符所使用的位数根据协议而不同。 称这些位数为字符位数据长或字长。 通常不是8位就是7位。
DCE准备就绪，可以 接收
信号地
数据设备就绪
请求发送 清除发送 振铃指示
DTE通知DCE请求 发送
CTS（Clear to Send）DCE已切换到接收 模式 RI（Ring Indicator） 通知DTE有远程呼 叫
一次应答呼叫过程
Modem从接收到振铃信号开始，到数据传 输结束Modem和DTE恢复到原来的空闲 状态为止的过程。
数据传送 通信的类型 字符传输
数据传送
完整的通信系统包括发送端、接收端、转换数据 的接口以及传送数据的实际信道或媒体
DTE（Data Terminal Equipment）：发送与接收的节点 DSE（Data Switching Equipment）：中间节点，负责数据转送工作 DCE（Data Communication Equipment ）：负责数据与电气信号转换 的设备 DTE与DCE间的数据传输线路通常使用RS-232 DTE与DSE间的媒体则包括了双绞线、同轴电缆、光纤或无线电等
起始位及停止位
异步串行传输时需要 当发送端要开始传送数据时，便将传输 线上的电压由低电位提升至高电位，而 当传送结束后，再将电压降至低电压。 接收端会因起始位的触发（因电压由低 电位升至高电位）而开始接收数据；并 因停止位的通知（因电压维持在低电位） 而确节知道数据的字符已经结束。
校验位的检查
用来检查所传送数据正确性的一种核对 码，其中又分成奇校验（Odd）及偶校验 （Even） 串行通信上的字符数据格式 起始位+传送字符+校验位+停止位
字符传输
位和字节 文本编码 非文本编码 帧
位和字节
二进制中的每一位0和1，被叫做一个位 每8个位构成一个字节 一个字节中最右面的位被称为第0位，最 左面的位被称为第7位。
文本编码
文本（字符字母、标点符号等）在计算机 中存储时，每个不同的字符都用不同的 数值来表示。这些数值的范围通常在0127或0-255范围。 7位：ASCII码，每个字节留一个备用位 8位：前128个遵循ASCII码规则，其余的 128个用来做扩展字符、数字符号、图形 字符等编码。
4、模式及流量
工作模式 硬件握手 软件握手
工作模式
当计算机在进行数据的传送与接收时，传输线上的数据 流动情况可分为3种： 单工：传输线上的数据流动只有一个方向 半双工：数据流动是双向，但同一时间只能一个方向 行进 全双工：传输线同时具有两个方向的传输能力 RS-485属于半双工，RS-232属于全双工（引脚在设计时 就是接收与传送是分属两个不同的引脚与线路。）
RS-485的通信方式可有效地防止噪声信号的干扰。 RS-485的信号将被发送出去时会先分成正负的两条线路， 当到达接收端后，再将信号相减还原来原来的信号； 如果将原始的信号记为（DT），而被分成后的信号分 别记为（D+）及（D-），则原始的信号与离散的信号 在由发送端发送出去时： （DT）= （D+）- （D-） 如果此线路受干扰，则两条传输线上的信号会分别成为 （D+）+Noise及（D-）+Noise （DT）= [（D+） +Noise]- [（D-） +Noise] = （D+）- （D-）
跳线
跳线的实际意义就是一个传送的信号必须到达对方的接 收引脚，如此才能形成一个完整的通路。 跳线：欲将数据从一个地方传送至另一个地方，其实只 要使用第2引脚、第3引脚与第5引脚就可以形成一个最 简单的通信线路。实际制作：将RS-232线的一端接头 拆掉，将里面的第2引脚和第3引脚对调即可。 跳线的意义：甲方传送的数据必定到乙方的接收信道； 而乙方的传送数据则会到达甲方的接收信道，双方的 传送与接收形成一个完整的回路。
IEEEIEEE-1394
IEEE-1394(也称FireWire，火线)与USB一 样拥有即插即用的功能，也是用于解决 计算机与外围设备复杂的连接问题，并 且也是使用串行通信的传输方式。 IEEE-1394的传输速度是400Mbps，而且速 度还向1000Mbps迈进
USB与IEEE-1394的比较 USB与IEEE-1394的比较
软件握手
以数据线上的数据信号来代替实际的硬件线路 最常见的是XON/XOFF协议： 若接收端欲使发送端暂停数据的传送时，它便向发送端 送出ASCII第19号字符（十六进制是13）；而欲恢复传送 时，便向发送端送出ASCII第17号字符（十六进制是11）， 两个字符的交互使用，便可控制发送端的传送操作了。 其操作流程与硬件握手类似。
2、串行通信
RS-232串行通信 RS-485串行通信 USB接口 IEEE-1394
RS-232串行通信 RS-232串行通信
RS-232的通信端口是每台计算机上的必要配置， 通常含有COM！和COM2两个端口。 计算机上的RS-232均是公头 一般有两种：9引脚和25引脚
RS-485串行通信 RS-485串行通信
传送的方式
并行传送（Parallel ）：一次的传输量为8个位（1字节） 通过并行端口，如打印机 串行传送（Serial ）：一次只传输1个位 通过串行端口，如RS-232
通信的同步方式：接收设备能自动与发送计算机同步，接收 字符有规则的分割开来，以块为单位，没有起始位和 停止位，效率高。 异步方式：以字符为传送单位，传送的字符之间有无 规律的间隔，这样可能使接收设备不能正常接收数据， 因为每接收完一个字符都不能确切地知道下一个接收 的字符从何时开始。（通过加开始位和停止位实现） 传输效率低，成本也低。
设备设备->计算机
1. 计算机将DTR引脚降为低电压 2. 设备检测到DTR引脚为低电压后，暂停数据 的传输；同时计算机也会继续处理位于缓冲 区的数据 3. 待计算机的接收缓冲区中数据量下降到一定 程度后，计算机将DTR引脚的标准电压升高 4. 设备一检测到DTR引脚为高电压后，随即继 续传送数据给计算机
5、接线和错误预防
接线方法 错误预防
接线方法
RS-232口特点：
– 9引脚或25引脚 – 公头（区别于打印机接头）
1 2 3 4 5 6 7 8 9 5 4 3 2 1 9 8 7 6
计算机上为公头
连线上为公头
当使用RS-232与Modem进行连接时，直 接连接即可 当使用RS-232和其他的设备进行连接时， 有时就必须做必要的跳线
比较项目 USB IEEE-1394 高速设备
100,200,400
应用 低速设备 带宽（ Mbps） 1.5,12 电缆长度 5米 电缆 4线 即插即用 支持
4.5米 6线 支持
3、硬件基础知识
PC机的RS-232接口名称尚未统一，有多个 名称：RS-232口、串口、通信口、COM 口、异步口等。
硬件握手
使用专门的握手电路去控制数据的传输。 当接收设备准备好之后，就通过专用的握手电路传送一 个正电压给发送设备，指示发送设备发送数据。如果接 收设备传送一个负电压给发送设备，则指示发送设备停 止发送数据。 硬件握手用到DSR、CTS、DTR、RTS4条硬件线路，其 中DTR、RTS指的是计算机上的RS-232端；而DSR、 CTS则是指被控制的设备端。
1 2 3 4 5 6 7 8 9
常用的9 RS-232信号线 常用的9条RS-232信号线
