全封闭式双排立杆扣件式悬挑钢管脚手架工程专项施工方案
双排扣件式钢管落地及悬挑脚手架施工方案
双排扣件式钢管落地及悬挑脚手架施工方案编制:审核：审批：日期：目录1编制依据 (1)2工程概况 (1)3施工部署 (1)3.1组织机构 (1)3.2设计总体思路 (1)3.3劳动力准备 (2)3.4材料准备 (2)3。
5机具准备 (3)3。
6技术准备 (3)4防护架构造要求 (3)4。
1总的设计尺寸 (3)4.2纵向水平杆 (3)4。
3横向水平杆 (3)4。
4脚手板 (4)4。
5立杆 (4)4。
6连墙件 (4)4。
7门洞 (4)4。
8卸料平台 (5)4。
9剪刀撑 (5)4。
10扣件 (5)4。
11基础 (5)4。
12上人斜道 (5)4。
13临边、留洞口及楼梯处的防护 (5)4。
14安全网的搭设 (6)5防护架的搭设和拆除施工工艺 (6)5。
1落地防护架搭设施工工艺 (6)5。
2悬挑防护架搭设施工工艺 (7)5.3防护架的拆除施工工艺 (8)6目标和验收标准 (8)7安全文明施工保证措施 (8)7.1材质及其使用的安全技术措施 (8)7。
2防护架搭设的安全技术措施 (9)7。
3防护架上施工作业的安全技术措施 (9)7.4防护架拆除的安全技术措施 (9)7.5文明施工要求 (10)7。
6应执行的强制性条文 (11)8设计计算 (13)8。
1荷载传递路线 (13)8.2钢管落地脚手架计算书 (13)8.3悬挑脚手架计算书 (20)1编制依据《建筑施工扣件式钢管脚手架》（JGJ130-2011)；《建筑施工安全检查标准》(JGJ59-99）；《建筑施工高处作业安全技术规范》（JGJ80—91）；《中国水利水电第二工程局有限公司安全手册》本工程施工图纸和投标文件；本工程施工组织设计。
2工程概况本工程为……………………，工程位于………………。
本标段的建筑面积地上建筑面积约27949。
71㎡，地下建筑面积约13734。
45㎡，合计41684.16㎡。
本施工区承建的范围为:4＃楼、5#楼、6#楼、7＃楼以及上述楼体间的2＃地库(包括两条地库连接通道），其中住宅楼为剪力墙结构，2＃地库为框架结构。
双排扣件式钢管落地脚手架施工方案
双排扣件式钢管落地脚手架施工方案一、前期准备工作1、施工前应按要求制定施工方案，并由专业技术人员审核。
脚手架搭设前应有施工单位与建设单位签发一份共同确认文件，确认脚手架搭设的方案、设计及监理人员，据此开展脚手架施工。
2、根据实际需要，购买符合国家标准要求的脚手架材料，并按照要求进行检查验收。
3、将所购脚手架材料按照规定的标准进行存储和管理，确保材料在施工中的安全和质量。
4、根据施工现场情况和要求，选定适当的搭设脚手架的场地，并进行场地的清洁、整理和平整。
二、脚手架基本搭设方式1、搭设脚手架应按照设计方案进行，并确保构件的正确连接和牢固。
2、搭设双排扣件式钢管落地脚手架的基本步骤如下：（1）首先搭设底轮轨道，即在施工场地的地面上确定轮轨的位置，采用钢管支架固定，轨道之间的间距应根据规定要求进行调整，保证其平整度和稳定性。
（2）安装脚手架的立杆，即在轮轨上面竖立起立杆，根据要求进行调整和定位，然后按要求安装横杆和斜杆，使立杆之间相互连接成一个完整的框架。
（3）安装斜撑和水平杆，即将斜撑和水平杆搭接在立杆和横杆之间，定位并进行调整。
（4）安装横向脚手板，即将横向脚手板按照要求铺在水平杆上面，中间需要留有间隙以便于铺设纵向脚手板。
（5）安装纵向脚手板，即将纵向脚手板沿着横向脚手板方向进行铺设，要求铺设平整、牢固，并留有合适的间隙便于后续的施工。
（6）按照要求安装扶手和斜梯等设施，确保脚手架的安全和舒适性。
三、脚手架施工注意事项1、脚手架的搭设和使用应符合相关安全规定和技术要求，确保施工现场的安全和稳定性。
2、在脚手架搭设过程中，应注意队列参考，保证结构的平衡，避免搭建过程中出现倾斜和脆弱的情况。
3、脚手架的搭建过程中，应注意安全检查和修整，确保脚手架的稳定性和牢固性，避免使用过程中发生事故。
4、施工过程中应注意脚手架的使用规范和维护，确保施工人员的安全和脚手架的良好状态。
5、施工完成后，应对脚手架进行检查、清理和退件，确保脚手架的完好无损，以便于后续的使用和管理。
封闭式装修双排脚手架施工方案

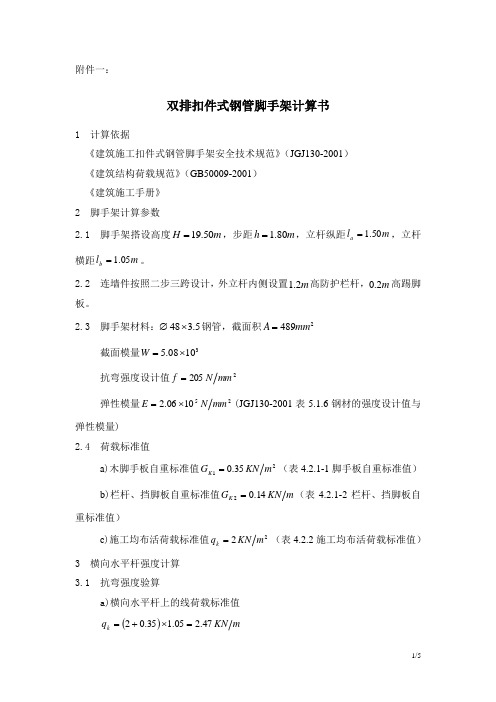

附件一：双排扣件式钢管脚手架计算书1 计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）《建筑结构荷载规范》（GB50009-2001）《建筑施工手册》2 脚手架计算参数2.1 脚手架搭设高度m H 50.19=，步距m h 80.1=，立杆纵距m l a 50.1=，立杆横距m l b 05.1=。
2.2 连墙件按照二步三跨设计，外立杆内侧设置m 2.1高防护栏杆，m 2.0高踢脚板。
2.3 脚手架材料：∅5.348⨯钢管，截面积2489mm A =截面模量31008.5⨯=W抗弯强度设计值2205mm N f =弹性模量251006.2mm N E ⨯=(JGJ130-2001表5.1.6钢材的强度设计值与弹性模量)2.4 荷载标准值a )木脚手板自重标准值2135.0m KN G K =（表4.2.1-1脚手板自重标准值）b )栏杆、挡脚板自重标准值m KN G K 14.02=（表4.2.1-2栏杆、挡脚板自重标准值）c )施工均布活荷载标准值22m KN q k =（表4.2.2施工均布活荷载标准值） 3 横向水平杆强度计算3.1 抗弯强度验算a)横向水平杆上的线荷载标准值()m KN q k 47.205.135.02=⨯+=b)横向水平杆上的线荷载设计值()()m KN l M M q b Q K G K 38.305.124.135.02.14.12.1=⨯⨯+⨯=⨯+= 考虑活荷载在横向水平杆上的最不利布置最大弯矩m KN ql M b ⋅=⨯==466.0805.138.382max 2236max 20572.911008.510466.0mm N mm N W M <=⨯⨯==σ 满足要求。
3.2 变形验算按JGJ130-2001中5.1.8要求，挠度不应超过mm mm l 1071501050150或==。
mm mm EI l q b k 756.11019.121006.2384105047.2538454544<=⨯⨯⨯⨯⨯⨯==ν 满足要求。
悬挑式钢管脚手架专项施工方案
悬挑脚手架施工专项方案悬挑式钢管脚手架专项施工方案一、专项方案概述：近年来，随着人们对安全生产重要性认识的不断加强和安全生产管理手段的不断完善，我国各行各业的安全生产状况明显好转。
但在一些特殊行业如建筑施工由于受到各种不利因素的影响事故尤其是各类模板、脚手架垮塌仍然时有发生,甚至发生较大、重大事故,所以必须采取果断有效措施，改变这种不利局面已经刻不容缓。
据统计,2007年的建筑施工安全事故，在各类事故中,高处坠落事故最多，事故起数和死亡人数均居第一位，分别占41.7％和35。
8％;事故起数第二位的是物体打击事故,占114.7%,死亡人数居第三位的是坍塌事故,22.0％。
2008年建筑业事故：在各类别较大事故中，坍塌事故较多,事故起数和死亡人数均居第一位，分别占40。
6％和44。
5%；按事故原因分：因技术有缺陷、设备设施工具附件有缺陷、个人防护用品缺少或有缺陷、对现场工作缺乏检查或指挥错误、教育培训不够，缺乏安全操作知识等原因造成的事故起数和死亡人数同比分别下降；因生产场所环境不良原因造成的事故起数和死亡人数同比分别上升。
从类别看：一是列在前六位的事故类别是：高处坠落（962起、103人）、坍塌（376起、615人）、物体打击（298起、308人）、触电（192起、200人）、机械伤害（133起、129人）和起重伤害(128起、187人）。
2009年1－5月建筑业安全事故：坍塌和高处坠落事故仍是事故多发的主要类型。
全年坍塌和高处坠落事故共发生1338起，死亡1628人，分别占总量的59。
05％和60.25％.其中：较大事故共69起，死亡270人，分别占较大事故总数的67％和69％；重大事故3起,死亡44人，分别占重大事故总数的60％和61%。
为了减少建筑业事故,人们在总结事故教训同时，意识要控制建筑业事故就必须从控制危险源入手，要针对不同类型、结构、施工难度和复杂程度对分部分项工程危险源分析，达到对重大危险源进行控制从而减少建筑业安全事故的目的,因此建设部于2009年5月下发《危险性较大的分部分项工程安全管理办法》，以其规范建筑施工过程中的安全管理，达到减少安全事故的目的。
悬挑式双排钢管脚手架施工方案
悬挑式双排钢管脚手架施工方案一、设备准备1.钢管：选用符合国家标准的直径48毫米、壁厚3.5毫米的钢管作为主体承重材料。
2.板材：选用符合国家标准的15毫米厚的钢板，用于搭设地板和扶手。
3.连接件：选用可靠、结实的连接件，如六孔联接件、L联接件等。
4.护栏：选用符合国家标准的护栏，确保安全。
5.施工工具：如扳手、螺丝刀、电钻、搬运工具等。
二、安全措施1.组织专业人员负责搭建和监督施工过程，确保施工安全。
2.安装施工前进行实地勘测，确保施工场地的安全性。
3.施工现场必须设置合适的警示标志，防止行人误闯进施工区域。
4.工人必须佩戴合格的安全帽、防滑鞋、手套等个人防护装备。
5.安装过程中要注意钢管的牢固性，以及连接件和板材的稳固性。
三、施工步骤1.场地准备：清理施工场地，确保场地平整、无障碍物。
在需要悬挑的位置安装悬挑支架，确保稳固可靠。
2.搭设立杆：根据需要悬挑的高度，从地面开始逐层搭设立杆，并使用线缆将立杆固定。
3.搭设水平杆和斜杆：根据需要，从每一层的两侧搭设水平杆和斜杆，确保每一层的稳定性。
4.安装地板：在搭设好的水平杆上安装钢板地板，确保地板平整、稳固。
可以使用螺丝将地板固定在水平杆上。
5.安装护栏：在每一层的地板四周安装护栏，确保安全性。
护栏应与地板连接牢固，高度应符合国家标准。
6.检查和调整：施工完成后，对整个悬挑式双排钢管脚手架进行检查，确保连接处的稳固性和牢固性。
如有需要，进行再次调整和加固。
7.拆除：施工完成后，根据需要逐层拆除钢管脚手架，确保拆除过程安全稳定。
四、施工注意事项1.施工过程中，工人应站在悬挑式双排钢管脚手架的地板上，严禁站在扶手或栏杆上。
2.悬挑部分的长度不应超过整个钢管脚手架的长度的1.5倍，以防止施工人员过度悬挑造成安全隐患。
3.施工过程中，应确保脚手架的稳定性，不得移动或改变脚手架的位置和结构。
4.施工现场必须保持整洁有序，材料和工具必须摆放整齐、牢固，防止发生意外事故。
双排脚手架专项方案
双排外脚手架施工方案一、编制依据1、建筑施工高处作业安全技术范围(JGJ80-2016)2、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)3、建筑施工安全检查标准(JGJ59-2011)二、工程概况某某项目，坐落干天律市，本工程为六层混凝土框架结构，建筑面积4300M2,主体外檐高度为22m o二、主要组成杆件扣件式脚手架主要由立杆、大横杆、扫地杆(纵间扫地杆及横向扫地杆)剪刀撑，联墙杆等杆件组成。
四、材料规格1、钢管采用外径48mm壁厚3.5mm的悍接钢管，用干立杆及大横杆时长度以4-6m为好。
最大长度不超过6.5m o用干小横杆的管长2.3m为宜。
2、扣件采用锻铸造扣件。
3、底座钢管底座采用铁板焊接底座4、脚手板采用脚平板厚度不小于5cm05、安全网脚手架立网采用密目安全网，平网采用大眼安全网。
五、脚手架搭设要求本工程采用落地式双排脚手架，架高24m,分三段搭设完成，脚手架基础地势较低，在周围设有排水措施，双排外脚手架内排距建筑物外侧30cm,两排脚平架中间距离L5πu立杆间距1.5m.大横杆间距1.4m,步距采用L4m尺杆控制，随搭设随校正大横杆水平度、立杆垂直度，并随时目测和线锥校正垂直度。
1、基础从建筑物周围至外2m加宽作为脚丰架基础区，进行测平，夯实,做IOCm混凝土基础，铺5公分厚垫板并进行固定。
在板上放线分间距点上放置底座。
2、搭设立杆用4、6m钢管错位立置，固定立杆用水平仪在立杆上测水平点为搭设头步大横杆用。
大横杆用头步大横杆要以立杆上水平点为准进行搭设，内排架子大横杆搭设在外侧。
外排架干大横杆搭设在内侧，离地面20C i n搭设横向扫地杆和纵向扫地杆，纵向扫地杆搭设在横向扫地杆下面。
接杆、钢管立杆的接长采用对接，大横杆搭设所接杆两步间距以上进行接长，大横杆对接时接点必须垂直错开。
小横杆搭设随大横杆搭设同时设置，两端扣件尽量靠近主节点处紧固.小横杆端离建筑物不大于巧25cm o联墙杆按三步三跨设置，建筑墙体砌筑线临时同柱子做拉结加固。
全封闭悬挑双排外脚手架施工方案悬挑55米
一、工程概况：***工程由***集团****置业有限公司投资建设。
位于**路南侧、***山西侧，位于****南片，总规划用地面积84470平方米，底框砖混结构，建筑高度21.2m。
1#楼西、东、南面采用全封闭双排外落地脚手架。
根据甲方提前展示门面的要求，为了施工安全，对1#楼北面（万福路南侧）进行防护。
采用全封闭悬挑双排外脚手架，计划在三层楼面（1轴～37轴，约48m）设工字钢悬挑并在四层用钢丝绳斜拉。
二、搭设施工工艺1、脚手架钢管选用φ48×3，立杆横距b=0.85m，取最不利立杆纵距L=2.0m，内立杆距墙0.15m。
脚手架步距h=1.8m，脚手架与建筑物主体结构连接点的位置，其竖向间距H1=2h=2×1.8=3.6m，水平间距采用2跨，即L1=2L=2×2=4m。
根据规定，均布荷载Qk=2.0KN/㎡。
2、外挑工字钢采用I18，长度约为3000米；固定工字钢在楼面上用3φ16的圆钢，距外墙边0.12米设置1φ16的钢筋套环，距外墙边 1.6米设置2φ16的钢筋套环，待四层楼面拆模后每根工字钢尾部用钢管顶牢。
用长0.2米Φ60的钢管焊在工字钢上，然后再竖立杆。
在外立杆两侧分别焊-8加劲板，然后在焊接φ16钢筋吊环，与工字钢梁水平夹角640。
悬挑架从建筑三层向外悬挑（22.7-4.4-2.8=15.5米）,故按15.5米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。
4、每根钢丝绳中设置一个法兰钩（见下图），两端连接钢丝绳从四层斜拉点到工字钢点绕一圈形成一个“回”形。
5、绳端固定使用钢丝绳夹作绳端固定，选用与钢丝绳尺寸对应的绳夹，根据《建筑施工手册4》表21－14，绳夹使用数量不得少于3组，间距为6－8倍钢丝绳直径。
使用过程中需注意以下几点：a：U形螺栓扣在钢丝绳的尾段上，钢丝绳夹不得在在钢丝绳上交替布置；b：绳夹在使用中受载后要进一步拧紧；6、预埋吊环根据《混凝土结构设计规范》（GBJ10－89）第7.9.8条规定，吊环多采用I级钢筋制作，吊环埋入深度不应小于35d，并应焊接或绑扎钩住结构主筋。
双排双立杆外脚手架施工方案
双排双立杆外脚手架施工方案一、工程概况本工程为双排双立杆外脚手架施工工程，施工地点大楼外墙，高度约为30米。
脚手架主要用于提供施工人员进行外墙装修、维修和清洗等工作所需的支撑结构。
二、材料准备1.脚手架立杆：采用Q235低碳钢焊接，高度为2.5米，直径为48mm；2.脚手架横杆：采用Q195低碳钢焊接，长度为3米，直径为42mm；3.脚手架斜杆：采用Q195低碳钢焊接，长度为2.7米，直径为42mm；4.脚手架斜撑杆：采用Q235低碳钢焊接，长度为2.5米，直径为48mm；5.扣件：采用材质为铸铁的脚手架连接器，数量根据实际需要确定；6.木料：用于支撑脚手架立杆的基础，数量根据实际需要确定。
三、施工步骤1.地基处理：根据设计要求，在施工区域进行地基处理，确保地基坚实平整，以便支撑脚手架立杆。
2.安装基础：在地基上用木料安装脚手架立杆的基础，保证立杆的稳定。
3.立杆安装：根据设计要求，在基础上安装双排立杆，立杆之间的距离为2.7米，立杆与墙体的距离为0.3米。
4.横杆安装：将横杆与立杆连接，确保连接牢固。
横杆的安装间距为1.2米，从底至顶逐层安装。
5.斜杆安装：将斜杆连接到立杆和横杆之间，以增加脚手架的稳定性。
斜杆的安装间距为2.7米，从底至顶逐层安装。
6.斜撑安装：将斜撑杆连接到立杆与地基之间，增加脚手架整体的稳定性。
7.安装脚手架平台：在横杆上安装脚手架平台，确保平台牢固平整，以供工人使用。
8.定期检查与维护：在施工期间，定期检查脚手架的连接部位是否松动，及时进行维护和修复，确保脚手架的稳定性和安全性。
四、安全措施1.施工前，对施工区域进行详细检查，清除杂物和障碍物，确保施工区域的安全。
2.施工人员必须穿着符合要求的安全防护装备，包括安全帽、安全鞋、安全带等。
3.脚手架的搭建必须由符合要求的专业人员进行，并严格按照施工方案进行操作。
4.施工过程中，禁止乱扔材料和工具，防止造成人员伤害。
5.脚手架搭建完成后，必须进行试验荷载，确保脚手架稳定承载能力符合要求。
扣件式钢管脚手架施工方案
本工程外脚手架沿建筑物阳台外周边搭设。
外排栅采用双排单立杆扣件式钢管脚手架结构, 立柱、大横杆、小横杆、剪刀撑采用Φ48mm钢管。
脚手架外满铺阻燃型安全网。
出入口搭设安全防护棚。
钢管采用外径Ф48mm, 壁厚3.5mm的高频焊接钢管。
有严重锈蚀、弯曲、压偏、损伤和裂纹者均应剔除。
一、脚手架的基础1.1本工程施工用外排栅着地搭设, 脚手架的自重及其上的施工荷载均由脚手架基础传至地基。
由于脚手架基础是回填土地基, 脚手架的基础应在地面夯实后用做混凝土基础板带并设置排水沟, 保证雨季脚手架周围无积水现象。
1.2扣件式钢管脚手架的搭设建筑施工用的扣件式钢管脚手架搭设的基本要求是:横平竖直, 整齐清晰, 图形一致, 平竖通顺, 连接牢固, 受荷安全, 有安全操作空间, 不变形, 不摇晃。
扣件式钢管脚手架搭设的施工顺序如下:首步脚手架的步高为1500mm, 离底部200mm处设置一道大、小横杆(此道大、小横杆称为地杆或地龙), 以保持脚手架底部的整体性。
底部的立柱应间隔交叉用不同长度的钢管, 将相邻立柱的对接接头位于不同高度上, 使立柱受荷的薄弱截面错开。
脚手架搭设时先立立柱, 立柱架设先立里侧立柱, 后立外侧立柱, 立立柱时要临时固定。
临时固定方法可与建筑物结构临时连接, 也可设临时斜撑。
架设脚手架时, 切勿单独一人操作, 要防止脚手架倒塌伤人。
立柱立好后, 即架设大、小横杆, 当第一步的大、小横杆架设完毕后, 即在其上铺设脚手板, 做好固定件, 以方便操作者上去架设第二步脚手架。
同时, 在立柱的外侧的规定位置及时设置剪刀撑, 以防止脚手架纵向倾倒。
剪刀撑的设置应与脚手架的向上架设同步进行。
脚手架的小横杆, 上下步应交叉设置于立柱的不同侧面, 使立柱在受荷时偏心减少。
立柱接杆、扶手接长应用对接扣件, 不宜采用旋转扣件。
剪刀撑的纵向接长应采用旋转扣件。
剪刀撑和斜撑与立杆和大横杆的连接应采用旋转扣件。
剪刀撑的纵向接长应采用旋转扣件, 不宜采用对接扣件。
双排落地式外脚手架(扣件式钢管脚手架)施工方案
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全封闭式双排立杆扣件式悬挑钢管脚手架工程专项施工方案工程名称：电子设备有限公司一期工程项目部主管工程师编制人：职务（职称）技术负责人审批人：职务（职称）总工程师监理：职务（职称）总监理工程师施工单位：建筑工程有限公司201 年月全封闭式双排立杆扣件式悬挑钢管脚手架工程专项施工方案1、编制依据1.施工图2.电子设备有限公司一期工程组织设计3.建筑施工扣件式钢管脚手架安全技术规范（JGJ130--2011）4.建筑工程施工安全规程（DB13(J)45--2003）5.建筑施工高处作业安全技术规程（JGJ80--2011）6.建筑施工安全检查标准（JGJ59--2011）2、工程概况电子设备有限公司一期工程，位于市工业园区，三栋钢结构厂房，总建筑面积7811.28平方米。
3、搭设方案本工程主体结构施工外脚手架采用全封闭式双排立杆扣件式悬挑钢管脚手架，斜拉钢丝绳卸载。
3.1构配件选用要求3.1.1 悬臂梁悬挑梁采用Ⅰ14工字钢，要求有出厂合格证及试验报告，其力学性能必须符合国家标准的规定，从外观检查应没有裂缝、折痕、严重锈蚀等现象。
预埋钢筋采用Ф16光圆钢筋，每根悬挑梁采用两道预埋钢筋固定，预埋钢筋间距为300mm。
3.1.2 卸荷钢丝绳采用斜拉钢丝绳卸荷，卸荷用钢丝绳采用20mm钢丝绳（6×19，1400Mpa)，2.7(3.3)号卡环，Ф20圆钢吊环。
3.1.3 脚手架钢管(1)、所有脚手架用钢管均选用Ф48×3.5的钢管，每根钢管的最大质量不应大于25kg。
脚手架钢管采用现行国家《直缝电焊钢管》(GB／T13793)中规定的3号普通钢管，其质量必须符合现行国家标准《碳素结构钢》(GB／T700)中Q235-A级钢的规定。
(2)、新钢管应有产品质量合格证及质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB／T228)的有关标准。
(3)、新钢管表面应平直光滑，不应用裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
(4)、新钢管外径壁厚偏差均不得小于0.5mm，钢管两端面切斜偏差不得大于1.7mm。
(5)、旧钢管表面锈蚀深度应≤O.5mm，端部弯曲：L≤l.5M时应≤5mm，立杆弯曲：3m<L<4m时应≤12mm、4m<L<6.5m时应≤20mm，水平杆、斜杆弯曲：L≤6.5m时应≤30mm，旧钢管使用前应按上述要求严格检查，符合规定后才能使用。
(6)、钢管必须涂有防锈漆。
(7)、钢管上严禁打孔。
3.1.4、扣件(1)、采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831—2006）的规定。
（2)、脚手架采用的扣件，在螺栓拧紧力矩达65N.M时，不得发生破坏。
使用与钢管相匹配的、且符合国家现行标准规定的铸铁扣件，扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。
扣件与钢管的贴合面必须严格整齐，应保证与钢管扣紧时接触良好。
扣件夹紧钢管时，开口处的最小距离应不小于5mm，扣件活动部位应能灵活转动，旋转扣件的两旋面间隙小于1mm。
(3)、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。
当对扣件质量有怀疑时，应按有关规定抽样检测。
(4)、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
3.1.5、脚手板脚手板采用松木或杉木脚手板，其材质应符合现行国家标准《木结构设计规范》(GB50005-2003)中II级材质的规定，不得采用开裂、腐朽的木材。
脚手板宽度应≥200mm，厚度≥50mm，两端采用8#铅丝各绑扎两道箍。
3.1.6、连墙杆连墙杆的材质应符合现行国家标准《碳素结构钢》(GB／T700—2006)中Q235-A级钢的规定。
3.1.7、安全网立网采用lOm×1.5m密目安全网，安全网网绳、网绳直径、网眼尺寸、随载能力应符合国家《安全网》(GB5725-2009及GBl6909-1997)的规定。
3.2、搭设方案3.2.1、搭设尺寸本工程脚手架搭设形式为悬挑式双排单立管钢管脚手架。
脚手架搭设宽度为0.9米，即立杆横距为0.9米；纵距≤1.5m；内立杆距结构板边为300mm；大横杆间距即步距约为1.5m，小横杆间距为≤1.5m。
具体搭设方式如附图所示：3.2.2、操作要点脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
每搭完一步脚手架后，应按规范规定校正步距、柱距、排距横杆及立杆垂直度。
本工程在2层楼面安装I 14工字钢，长度为3m，在楼面上预埋钢筋圆环，用于固定钢梁，圆环与楼板主筋绑扎或焊接(锚入板内深度30cm)，预埋钢筋圆环均采用Ф16圆钢制作，两圆环之间埋置间距为300mm，然后放置在楼面上的工字钢，用铁楔子锚入预埋钢筋环内。
在工字钢的悬挑部位焊接2根外径Ф25的钢筋，长100mm，以便脚手架立杆套在此钢筋上，并保证端部不滑移。
搭设程序：摆放牵杆逐根树立立杆(立杆套在Ф25的钢钢筋上与牵杆扣紧) 装牵杆横向水平杆，并与牵杆、立杆扣紧装第一步纵向水平杆并与各立杆扣紧安装第一步横向水平杆安装第二步纵向水平杆安装第二步横向水平杆安装连墙杆安装第三、四步纵向、横向水平杆安连墙杆安装立杆加设剪力撑铺脚手板绑扎防护栏杆并挂立网防护。
3.2.3、脚手架卸荷作法采用斜拉钢丝绳卸荷，卸荷用钢丝绳采用20mm钢丝绳(6×19，1400Mpa)，2.7(3.3)号卡环，Ф20圆钢吊环．每道悬挑钢梁由卸荷钢丝绳吊点通过主体结构外墙、梁(柱)上的穿墙螺栓孔对下层的悬挑外架进行拉接卸荷，卸荷钢丝绳吊点必须设在立杆与大横杆、小横杆的交点处。
吊点水平距离为≤4.5m。
悬挑脚手架上到四层后，在主楼外墙四大角部位再增加一道钢丝绳卸荷。
卸荷用斜拉钢丝绳，做到所有钢丝绳拉紧程度基本相同，避免钢丝绳受力不均匀。
钢丝绳必须由大横杆的底部兜紧。
卸荷钢丝绳吊点处应设置双根小横杆，一根与立杆牢，一根与大横杆卡牢，两根端头与建筑物顶紧，承受斜拉引起的水平力。
为防止吊点处大横杆被钢丝绳兜起沿立杆向上滑移，节点处设置抗滑扣。
设置卸荷用斜拉钢丝绳时，要求每根悬挑钢梁必须有斜拉钢丝绳进行拉接卸荷。
每根斜拉钢丝绳连接处设夹具不少于3个。
3.2.4、立杆搭设要求悬挑脚手架每根立杆底部应套在焊牢在悬挑钢梁的钢筋上。
立杆接长除顶层那一步可采用搭接外，其余各层各步接头必须采用对接扣件连接。
立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不应大于步距的1/3。
搭接长度不应小于1m，应采用不小于2个旋转扣件固定，端部脚手板的边缘至杆端距离不应小于l00mm。
当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平直、横向水平杆后，应立即设置连墙件。
杆顶端应高出女儿墙上皮1m，高出檐口上皮1.5m。
3.2.5、纵向水平杆搭设要求纵向水平杆设置在立杆内侧，其长度不宜小于3跨。
接长采用对接扣件连接。
采用对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm：各接头中心至主节点的距离不应大于步距的1/3。
使用木脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。
3.2.6、横向水平杆搭设要求主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两个直角扣件的中心距不应大于150mm。
作业层上非主节点的横向水平杆，应根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1／2。
使用木脚手板，横向水平杆两端均应采用直角扣件固定在纵向水平杆上。
3.2.7、剪力撑与横向斜撑双排脚手架应设剪刀撑与横向斜撑。
脚手架纵向两端和转角处起，在脚手架外侧外立面设置剪刀撑。
剪刀撑应随架子同步支搭，以保证架子的稳定性。
搭设宽度为6-7根立杆，自下而上循序连续搭设，剪刀撑斜杆与水平面的夹角为45度-60度，剪刀撑应在脚手架外侧立面整个长度和高度上连续设置。
剪刀撑斜杆的接长采用搭接，搭接长度不应小于1m，旋转扣件固定不小于2个，端部扣件的盖板边缘至杆端距离不应小于l00mm。
剪刀撑斜杆的接长应用旋转扣件固定在与之相邻的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。
同时，剪刀撑的斜杆除两端用旋转扣件与脚手板的立杆或大横杆扣紧外，在其中间应增加6个扣结点。
横向支撑除拐角应设置外，中间应每隔6跨设置一道。
横向支撑应在同一节间，由下层到上层呈之字形连续布置，旋转扣件中心结点至主节点距离不大于150mm。
3.2.8、连墙杆的设置连墙杆水平间距不大于4.5m，竖向为每二步(即每楼层)拉结，竖向间距不大于4m设置。
连墙杆采用菱形即梅花形布置。
脚手架与主体结构采用刚性连接。
连墙杆与脚手架、连墙杆与建筑物的连接采用扣件，每道连墙杆用扣件两个。
连墙杆均匀布置，设置在靠近脚手架主节点处，偏离主节点的距离不大于300mm。
连墙杆从底步第一根纵向大横杆处开始设置。
结构施工时，连墙杆呈水平并垂直于建筑物立面。
连墙杆与脚手架内外立杆或大横杆相连接，连接时如有门窗洞口，连墙杆可伸入门窗洞内，再增加一道水平横杆卡在洞口两边墙上用扣件与连墙杆连接。
连接时如没有门窗洞口，则应在外墙上预先埋预DN80的硬塑套管，拉接时连墙杆穿过外墙套管伸入室内，增加一道水平横杆卡在洞口两边墙上用扣件与连墙杆连接，以增强脚手架的整体稳定性，拉结方法见附图。
3.2.9、脚手板的铺设其最底一层水平杆上应满铺脚手板，以保证脚手架底层有足够的横向水平刚度，同时也防止物件从空中掉落。
作业层脚手板沿纵向应满铺，铺稳，离开外墙面120-150mm。
铺设脚手板时，开始进行悬挑的最下一层作业层必须满铺一层脚手板作为防护层。
正在作业的作业层下面需要留一层脚手板作为防护层，施工时作业层升高一层，则把下面一层脚手板翻在上面作为作业层的脚手板，两层交错上升。
自项层作业层的脚手板往下计，每隔4层满铺一层脚手板。
作业层端部脚手板探头长度应取150mm。
作业层加设180mm高挡脚板。
脚手板采用对接形式时，即对头铺设脚手板，在每块脚手板两端下面均要有小横杆，杆离板端的距离应取130至150mm，小横杆应放正、扣牢。
板采用搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm。
安全网应挂设严密，用塑料蔑或铅丝在纵向水平杆上绑扎牢同，不得漏眼绑扎，两网连接处应绑在同一杆件上。
安全网要挂设在架体内侧。
安全网之间的连接不得有大的缝隙。
应用铅丝将两网的网眼扣死。
安全网在使用前要经过冲击试验，达到规范要求才能使用。
