工厂配电方案
某工厂供配电系统设计设计
某工厂供配电系统设计设计工厂供配电系统设计一、设计需求分析工厂供配电系统设计的主要目的是确保工厂的电力供应能够满足设备和设施的正常运行，并具备一定的安全性和可靠性。
在设计之前，需要对工厂的用电需求进行详细的分析和调研，包括负荷容量、工作时段、负荷类型等。
同时，还需要考虑到工厂未来的扩展需求，为其留下足够的余地和灵活性。
二、供配电系统设计1.供电方式选择供电方式可以选择来自电网的直接供电，或者是通过自备发电机组供电。
根据工厂的用电需求和电网的可靠性情况，可以综合考虑选择最适合的供电方式。
2.变电站设计变电站是供配电系统的核心，负责将电网的高压电能转化为低压电能供应给工厂内部的各个设备和设施。
在变电站的设计中，需要考虑到负荷容量、电压等级、备用机组、变压器的选择等关键因素。
3.输电线路设计输电线路需要考虑到电流容量、电压降和线路损耗等因素。
同时，还需要考虑到线路的布置和绝缘等级，以确保线路的安全性和可靠性。
4.配电系统设计配电系统是将变电站的供电引入到各个设备和设施的关键环节。
在设计配电系统时，需要考虑到各个设备的负荷容量、回路的划分、线路的选择和保护装置的配置等因素。
5.接地系统设计接地系统是供配电系统中的重要组成部分，用于保护设备和人员免受电击等电气危险。
在接地系统的设计中，需要考虑到接地电阻、接地网的布置和材料的选择等因素。
6.保护装置设计保护装置是供配电系统中的重要组成部分，用于保护电气设备免受过流、短路等故障的影响。
在设计保护装置时，需要根据设备的特性和负荷情况选择合适的电流互感器、断路器和保护继电器等设备。
7.其他设备和控制系统设计除了以上核心的供配电系统，还需要考虑到其他辅助设备和控制系统的设计，如电池组、UPS电源、远程监控系统等。
这些设备和系统的设计需要与供配电系统相互配合，确保工厂的电力供应的连续性和稳定性。
三、施工和调试供配电系统设计完成后，需要进行施工和调试。
在施工过程中，要确保安全，遵守相关的规范和标准。
工厂配电方案范文

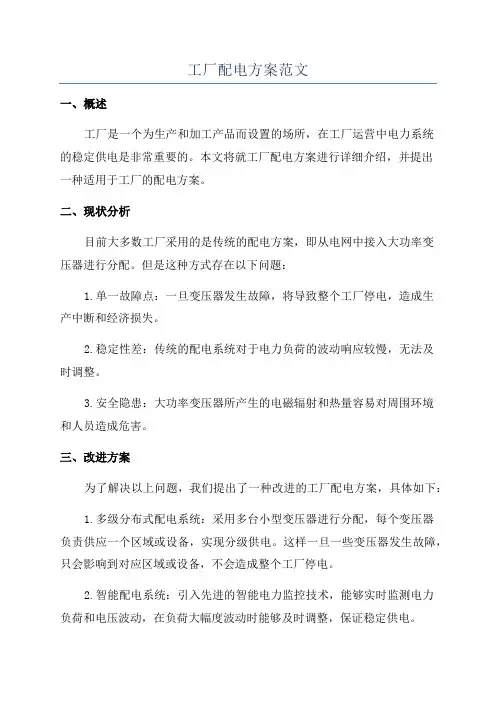

工厂配电方案范文一、概述工厂是一个为生产和加工产品而设置的场所，在工厂运营中电力系统的稳定供电是非常重要的。
本文将就工厂配电方案进行详细介绍，并提出一种适用于工厂的配电方案。
二、现状分析目前大多数工厂采用的是传统的配电方案，即从电网中接入大功率变压器进行分配。
但是这种方式存在以下问题：1.单一故障点：一旦变压器发生故障，将导致整个工厂停电，造成生产中断和经济损失。
2.稳定性差：传统的配电系统对于电力负荷的波动响应较慢，无法及时调整。
3.安全隐患：大功率变压器所产生的电磁辐射和热量容易对周围环境和人员造成危害。
三、改进方案为了解决以上问题，我们提出了一种改进的工厂配电方案，具体如下：1.多级分布式配电系统：采用多台小型变压器进行分配，每个变压器负责供应一个区域或设备，实现分级供电。
这样一旦一些变压器发生故障，只会影响到对应区域或设备，不会造成整个工厂停电。
2.智能配电系统：引入先进的智能电力监控技术，能够实时监测电力负荷和电压波动，在负荷大幅度波动时能够及时调整，保证稳定供电。
3.绿色环保：采用低功耗和高效率的变压器和配电设备，减少能源消耗和电力损耗。
并且可以通过光伏发电等可再生能源供应部分电力需求，降低对传统电网的依赖。
4.安全可靠：采用相关的安全设备和保护装置，确保电力系统的安全稳定运行。
并对电力设备进行定期维护和检查，及时发现并排除潜在的故障隐患。
四、方案实施1.方案设计：根据工厂的具体情况，进行配电网络的规划和设计。
确定每个变压器的容量和对应的供电范围，在设计时考虑电力负荷的波动情况，确保系统的稳定运行。
2.设备采购：选择符合要求的小型变压器和配电设备，并确保其质量和性能达到相关标准。
3.安装调试：对所有设备进行安装和调试，确保设备之间的连接和正常工作。
4.运行监控：引入智能电力监控系统，对配电系统进行实时监测和管理，及时发现和解决潜在问题。
5.维护和保养：对配电设备进行定期维护和保养，确保其长期可靠运行。
工厂配电系统工程设计方案

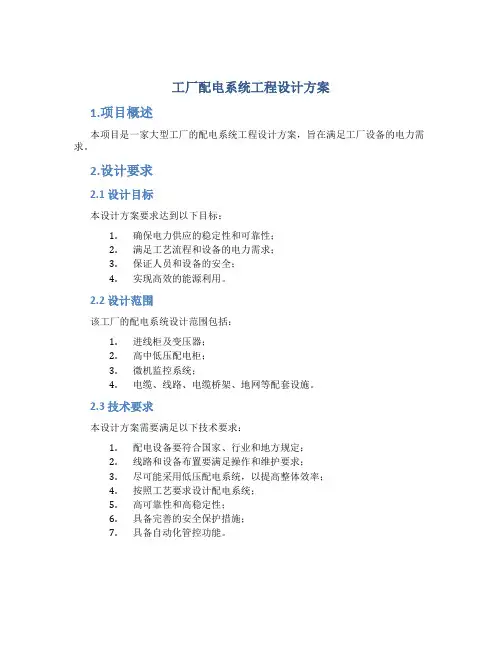

工厂配电系统工程设计方案1.项目概述本项目是一家大型工厂的配电系统工程设计方案，旨在满足工厂设备的电力需求。
2.设计要求2.1 设计目标本设计方案要求达到以下目标：1.确保电力供应的稳定性和可靠性；2.满足工艺流程和设备的电力需求；3.保证人员和设备的安全；4.实现高效的能源利用。
2.2 设计范围该工厂的配电系统设计范围包括：1.进线柜及变压器；2.高中低压配电柜；3.微机监控系统；4.电缆、线路、电缆桥架、地网等配套设施。
2.3 技术要求本设计方案需要满足以下技术要求：1.配电设备要符合国家、行业和地方规定；2.线路和设备布置要满足操作和维护要求；3.尽可能采用低压配电系统，以提高整体效率；4.按照工艺要求设计配电系统；5.高可靠性和高稳定性；6.具备完善的安全保护措施；7.具备自动化管控功能。
3.系统设计3.1 进线柜及变压器进线柜及变压器是整个配电系统的核心，主要功能是将高压电源转换成适用于工厂生产的低压电力。
进线柜一般选择交流SF6环网柜或交流铠装移开式箱式变电站，变压器可采用三相干式变压器或油浸式变压器。
3.2 高中低压配电柜高中低压配电柜的作用是将低压电力供应到各个用电设备。
根据工艺和设备的需求，采用各式各样的配电柜。
在选择高中低压配电柜时，要满足其耐久性、防护等级、散热条件、可靠性和保护功能等要求。
3.3 微机监控系统微机监控系统可以监测配电设备运行情况，可以实现遥控、遥信、遥测和故障诊断功能。
同时，还可以对配电设备的用电负荷进行管理，提高能源利用率。
3.4 电缆、线路、电缆桥架、地网等配套设施电缆、线路、电缆桥架、地网等配套设施是配电系统必要的组成部分。
其主要作用是将电力输送到各个用电设备。
在设计配套设施时，要考虑电缆、线路的敷设位置、质量及防护措施。
同时要选择适当的电缆桥架和地网，以确保安全和可靠性。
4.安全保障措施为确保人员和设备的安全，本设计方案要求采取以下措施：1.配置漏电保护器，以筛查出现漏电情况；2.具备过压和过流保护功能；3.配置防火、防爆、防雷等安全设施；4.安装配电室自动灭火系统。
厂房配电工程施工方案
厂房配电工程施工方案一、项目概况本工程为某某公司厂房配电工程，位于某某市某某区，占地面积约XX平方米。
厂房主要用于生产加工，需要配备稳定可靠的电力供应系统。
本工程施工内容包括变压器室、配电室、电缆线路铺设、电气设备安装等。
二、施工准备1、人员配备：本工程需配备电力工程技术人员、电工、协管员等，并根据实际情况增加或减少人员。
2、材料准备：根据设计要求和现场实际情况准备所需的电缆、开关设备、配电箱等。
3、施工机具：准备搅拌机、钻孔机、电焊机、压接工具等所需施工机具。
4、施工图纸：梳理好施工图纸和工程计划，确保施工按图施工。
5、交底会议：组织现场施工人员进行工程技术交底，确保施工人员了解工程要求和安全规范。
三、安全措施1、施工现场应设置安全警示带，工地内设置明显的安全标识，保证施工现场的安全。
2、严格遵守电气安全操作规程，严禁无证操作，严格执行电气作业通行证制度。
3、施工现场应设置消防器材，并定期进行消防演练。
4、施工现场应设置警示标识，进行安全技术交底。
四、施工流程1、变压器室施工（1）布置现场：将变压器设备搬入指定位置，进行基础和地网的施工。
安装变压器设备，设置防护装置。
（2）进行电气连接：进行变压器的绝缘测试、接地测试，确保变压器的电气连接符合安全要求。
2、配电室施工（1）配电设备安装：将配电箱等电气设备按照施工图纸要求安装，并进行连接。
（2）电缆敷设：按照设计要求进行电缆敷设，保证布线合理、美观。
（3）接地处理：对配电设备进行接地处理，确保设备接地可靠、安全。
3、电缆线路铺设（1）进行线路预埋：根据设计要求进行电缆铺设和预埋。
（2）绝缘测试：对线路进行绝缘测试，确保电缆绝缘良好。
（3）接线接头：进行电缆接头的压接、连接等工作。
4、电气设备安装（1）安装电气设备：根据设计要求，对各类电气设备进行安装。
（2）电气连接：进行电气设备的接线、连接等工作。
五、施工质量控制1、严格遵守设计要求，确保施工过程符合设计规范和标准。
厂房电气工程方案

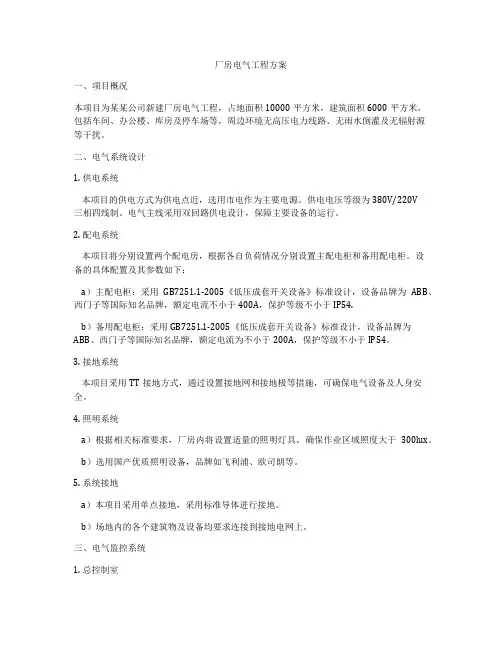

厂房电气工程方案一、项目概况本项目为某某公司新建厂房电气工程，占地面积10000平方米，建筑面积6000平方米，包括车间、办公楼、库房及停车场等，周边环境无高压电力线路、无雨水倒灌及无辐射源等干扰。
二、电气系统设计1. 供电系统本项目的供电方式为供电点近，选用市电作为主要电源。
供电电压等级为380V/220V三相四线制。
电气主线采用双回路供电设计，保障主要设备的运行。
2. 配电系统本项目将分别设置两个配电房，根据各自负荷情况分别设置主配电柜和备用配电柜。
设备的具体配置及其参数如下：a）主配电柜：采用GB7251.1-2005《低压成套开关设备》标准设计，设备品牌为ABB、西门子等国际知名品牌，额定电流不小于400A，保护等级不小于IP54.b）备用配电柜：采用GB7251.1-2005《低压成套开关设备》标准设计，设备品牌为ABB、西门子等国际知名品牌，额定电流为不小于200A，保护等级不小于IP54。
3. 接地系统本项目采用TT接地方式，通过设置接地网和接地极等措施，可确保电气设备及人身安全。
4. 照明系统a）根据相关标准要求，厂房内将设置适量的照明灯具，确保作业区域照度大于300lux。
b）选用国产优质照明设备，品牌如飞利浦、欧司朗等。
5. 系统接地a）本项目采用单点接地，采用标准导体进行接地。
b）场地内的各个建筑物及设备均要求连接到接地电网上。
三、电气监控系统1. 总控制室设计总控制室，配备PLC、DCS等控制设备，实现对厂房内各设备的远程监控。
2. 消防监控本项目将安装消防报警系统，设备包括烟感、手报、声光报警器等，以便对火灾进行及时监控和报警。
3. 温度监控选用温度传感器和温度控制器，对厂房内的温度进行实时监控和报警。
4. 设备状态监控设备状态监控主要包括电机运行状态、电气设备运行状态、照明设备状态等，以便实时了解设备运行情况。
四、安全保障1. 设备安全采用过载保护装置、漏电保护装置等，确保设备运行安全可靠。
工厂供配电系统主接线方案
工厂供配电系统主接线方案工厂供配电系统主接线方案一、概述工厂供配电系统是指将电源送到工厂各个用电设备的电气系统。
主接线方案是工厂供配电系统的基础，决定了电力传输的可靠性和安全性。
在设计工厂供配电系统主接线方案时，需要考虑到工厂用电需求、电源容量、用电设备位置等因素，以确保供电正常运行。
二、方案设计1. 供电负荷分析首先需要对工厂用电设备进行调查和测算，确定整个工厂的电力需求。
根据测算结果，估算工厂的最大负荷和平均负荷，并预留适当的负荷余量。
2. 供电方案选择根据工厂的用电需求和供电负荷，选择合适的供电方案。
一般可选择以下几种供电方案：（1）单电源供电方案：采用一条主干线将电源供给到整个工厂，适用于负荷较小的工厂。
（2）双电源供电方案：采用两条主干线，分别接入两个独立的电源，实现冗余供电。
当一个电源出现故障时，另一个电源可以继续供电，提高供电可靠性。
（3）环网供电方案：采用环形接线路网，多个电源供电到环网，具有良好的冗余供电和均衡负载的特点，适用于大型工厂。
3. 主接线设计主接线是将电源供给到工厂各个用电设备的电缆或导线。
主接线的选择要根据工厂的负荷、电源容量、线路长度和安全指标等要素综合考虑。
一般可选择以下几种主接线设计方案：（1）单级主接线：即将电源通过主干线供给到各个用电设备的接线箱，适用于负荷分布较为均匀的工厂。
（2）级联主接线：即将电源通过主干线供给到多个接线箱，再由接线箱供给到用电设备，适用于负荷集中的工厂区域。
（3）阶梯主接线：即将电源通过主干线供给到多个接线箱，再由接线箱供给到用电设备。
每个接线箱的线路容量逐渐减小，以实现负荷均衡，适用于负荷分布不均匀的工厂。
（4）环形主接线：即采用环形结构的主干线，通过环网将电源供给到各个用电设备，具有良好的冗余供电和均衡负载的特点，适用于大型工厂。
三、安全保护为确保供配电系统的安全性，还需要在主接线方案中考虑相应的安全保护措施：1. 过载保护：在主接线上设置过载保护装置，当负荷超过额定电流时，自动切断电源，避免电线过热引发火灾和损坏设备。
工厂供配电-低压配电装置布置
低压配电装置布置
（4）低压配电屏的布置应考虑出线方便 ，当有架空出线时，应避免交叉。
（5）当低压静电电容器屏与低压配电屏 并列安装时，其位置最好安装于低压配电屏的一端 或两端。
（6）由同一低压配电室供给一级负荷用 电时，母线分段处应有防火隔板或隔离分开，供一 级负荷用的电缆不应通过同一电缆沟。
低压配电装置布置
（7）低压配电屏下或屏后的电缆沟深度 一般为600mm。当有户外电缆出线时，要注意电缆 出口处的电缆沟深度要与室外电缆沟深度相衔接， 并采取防水措施。
（8）低压配电室内不应通过与配电装置 无关的管道。室内如采暖，则暖气管道上不应有阀 门和中间接头，管道与散热器的连接应采用焊接。
（9）炎热地区的低压配电室的布置、应 避免太阳西排布置的配电屏，长度大于6m时，屏 后通道应有两个出口，其间距不宜大于15m，当超过 15m时，其间还应增加出口。
（2）低压配电室的长度由低压配电屏的宽度 和台数而定，双面维护时边屏一端距离0.8m，另一端 要考虑人行通道的宽度。低压配电室的宽度由低压配电 屏的深度、维护、操作通道宽度和布置型式而定。并考 虑预留适当数量配电屏的位置。
厂房配电工程技术方案
厂房配电工程技术方案一、前言随着工业的发展，厂房配电工程的安全、稳定、高效性能的要求越来越高。
因此，设计一套科学、合理的厂房配电工程技术方案，对于确保厂房用电安全、稳定运行具有重要意义。
本文将围绕厂房配电工程的设计原则、方案组成、技术要求和实施步骤等方面进行详细阐述。
二、设计原则1. 安全可靠原则：保障电气设备的安全运行，防止因电气设备故障引起的火灾和人身伤害等事故。
2. 经济合理原则：在满足用电负荷需求的前提下，尽量降低设备和线路的投资成本，提高电气系统的利用率。
3. 灵活性原则：保证电气系统能够灵活适应用电需求的变化，提高生产效率。
4. 扩展性原则：考虑未来用电负荷的增长，为系统的扩容提供充足的空间和通道。
5. 高效节能原则：通过科学的设计和合理的部署，提高配电系统的效率，降低能源消耗。
6. 环境友好原则：尽量采用节能环保型设备和材料，减少对环境的影响。
三、方案组成1. 主变配电系统：主要由变压器、高低压开关柜、母线槽、断路器等组成，用于对进线电能进行变压、分配和保护。
2. 配电线路系统：包括高低压线路、配电箱、开关插座等，用于对用电设备进行输电和分配。
3. 电气控制系统：包括PLC控制系统、人机界面、自动化控制设备等，用于对生产设备进行自动化控制。
4. 照明系统：用于提供厂房内照明，包括照明灯具、照明线路和控制开关。
5. 接地系统：用于将电气设备的金属外壳、设备金属部分和接地网件连接到地线上，确保设备外壳和设备上的接地有良好的接触。
6. 机房消防系统：包括火灾报警系统、灭火系统、防火墙等，用于保障电气设备的安全运行。
7. 电能管理系统：包括电能计量、电能监控、负荷调度等，用于提高用电效率，并对用电负荷进行合理规划。
8. 其他辅助设备：包括配电柜、电缆桥架、接线端子等，用于配电系统的支撑和连接。
四、技术要求1. 设备可靠性要求高：要求选择具有可靠性高、操作简便、维护方便等特点的电气设备，以确保系统的长期稳定运行。
