矿井生产关键系统工况参数实际检测
煤矿井下矿山安全评价与监测技术
煤矿井下矿山安全评价与监测技术随着我国煤炭产能的不断扩大和矿井开采规模的增大，煤矿井下安全问题越来越引起人们的关注。
为了保障矿工安全，提高煤矿生产效率，煤矿井下矿山安全评价与监测技术崭露头角。
本文将探讨煤矿井下矿山安全评价与监测技术的发展现状和应用前景，以期为煤矿安全管理提供一定的参考。
一、煤矿井下矿山安全评价煤矿井下矿山安全评价是指对矿山井下环境、设施和作业过程进行全面科学的评估，以确定矿山的安全风险，并提出相应的预警和监控措施。
煤矿井下矿山安全评价通常包括以下几个方面：1. 矿井通风安全评价矿井通风安全评价是对煤矿井下通风系统的工作状态进行评估，确保矿井内空气质量合格，瓦斯浓度和粉尘浓度符合安全标准。
评价方法主要包括气体检测仪器的使用、矿井通风系统的工作参数监测和实地考察等。
2. 煤与瓦斯突出危险评价煤与瓦斯突出是煤矿井下开采过程中的一种重要灾害，也是造成矿工伤亡的主要原因之一。
煤与瓦斯突出危险评价是针对煤矿井下煤与瓦斯突出的可能性进行评估，以提前预防和控制突出事故。
评价方法包括监测矿井煤岩体应力、瓦斯抽放和通风管路等。
3. 煤与瓦斯爆炸危险评价煤与瓦斯爆炸是煤矿井下极其严重的灾害，常常会造成巨大的人员伤亡和财产损失。
煤与瓦斯爆炸危险评价是为了评估煤矿井下煤与瓦斯爆炸的潜在危险，提出相应的控制措施和预警机制。
评价方法主要包括瓦斯检测、瓦斯抽放和矿井通风系统的调节等。
以上为煤矿井下矿山安全评价的主要内容，通过全面准确的评价，能够发现潜在的安全隐患，及时采取控制措施，确保矿山的安全运营。
二、煤矿井下矿山监测技术煤矿井下矿山监测技术是指通过各种传感器和监测设备对煤矿井下环境参数、矿山设施和作业过程进行实时监测，以及数据处理和分析，提供科学依据和预警信息，帮助矿山管理人员及时发现问题，采取相应措施。
煤矿井下矿山监测技术包括以下几个方面：1. 瓦斯抽放监测技术瓦斯抽放监测技术用于监测煤矿井下瓦斯浓度的变化情况，及时发现瓦斯积聚的地点和瓦斯爆炸的风险。
矿井掘进工程质量检查标准及检查方法
矿井掘进工程质量检查标准及检查方法一、锚杆支护工程1、锚杆的杆体及配件的材质、品种、规格、强度必须符合设计要求。
检查数量：不同规格的锚杆进矿后，同一规格的锚杆每1500根或不足1500根的抽样检验应不少于一次。
检验方法：检查产品出厂合格证或出厂试验报告和抽样检验报告，并在生产中实查。
2、树脂卷性能必须符合设计要求。
检查数量：每3000卷或不足3000卷的树脂药卷进矿后抽样检验应不少于一次。
检验方法：检查产品出厂合格证或出厂试验报告和抽样检验报告，并在生产中实查。
3、锚杆安装应牢固，托板密贴壁面、不松动。
锚杆的拧紧扭矩20左旋螺纹锚杆不小于150N"m,巾16圆钢帮锚杆扭矩不小于60N〃m。
检查数量：验收时按《煤矿锚杆支护技术规范》的规定锚杆预紧力或力矩检测抽样率不低于5%,每300根顶、帮锚杆抽样各一组（共15根）进行检测，不足300根时，按300根进行。
检验方法：用扭力扳手扳动、观察。
检验数据要记录在表。
锚杆预紧力或力矩不低于设计预紧力矩的90%为合格。
4、锚杆的锚固力巾20左旋螺纹锚杆不小于105KN,巾16圆钢帮锚杆锚固力不小于30KN。
检查数量：验收时按《煤矿锚杆支护技术规范》的规定锚杆锚固力检测抽样率为3%,每300根顶、帮锚杆各抽样一组（共9根）进行检查，不足300根时，按300根进行。
检验方法：用锚杆拉力计做抗拔力试验，检验数据要记录在表。
5、锚杆的安装规格的允许偏差要符合规定检查数量：随机抽查。
检验方法：尺量、半圆仪抽样实查或抽查，并做好检测记录。
6、预应力锚索的材质、规格、结构、强度必须符合设计要求。
检查数量：不同规格的锚索进矿后，同一规格的锚杆每1500根或不足1500根抽样检验应不少于一次。
检验方法：检查产品出厂合格证、出厂试验报告和抽样检验报告，并在生产中实查。
7、预应力锚索的钻孔方向偏斜角应不大于设计值的10°检验方法：插杆挂半圆仪抽查。
8、预应力锚索安装的有效深度应不小于设计深度的95%,锚索型号及设计深度符合作业规程规定要求。
矿山安全检查内容与方法模版
矿山安全检查内容与方法模版矿山安全是保障矿工生命财产安全的重要工作。
为了确保矿山安全，每个矿山都需要定期进行安全检查。
本文将为您提供一个矿山安全检查内容与方法的模板。
一、检查内容1. 矿山基础设施- 建筑物、道路、围墙、围栏、排水系统等的稳固性和完整性检查。
- 矿山通风系统和电力系统的正常运行情况检查。
- 消防设施的齐全性和有效性检查。
- 矿井口、巷道等地方的防护措施是否到位。
2. 设备和机械- 矿山设备和机械的运行状态检查。
- 设备和机械的维护和保养情况检查。
- 设备和机械的安全防护装置是否完好有效。
3. 作业现场- 工作面、巷道、井口等作业现场的通风情况检查。
- 作业现场的照明设备是否正常运行。
- 作业现场周围的环境是否安全稳定。
4. 工作人员安全- 检查员工是否正确佩戴个人防护装备。
- 检查员工是否按照操作规程进行工作。
- 检查员工的安全意识和培训情况。
5. 应急管理- 检查应急预案的编制和更新情况。
- 检查应急设备和装备的齐全性和有效性。
- 检查应急演练的进行情况和效果。
二、检查方法1. 走访调查- 走访矿山的不同部门，了解各个部门的安全管理情况。
- 与矿山负责人和安全负责人进行面对面的沟通，了解他们对矿山安全的管理思路和方法。
- 与矿工进行交流，听取他们的意见和建议。
2. 现场检查- 到矿山现场进行巡视，对各个安全重点部位进行详细检查。
- 检查设备和机械的运行情况，观察是否存在异常声音、异味等情况。
- 观察现场的秩序和作业流程，查看是否存在违规行为。
3. 文件资料审查- 查阅矿山的安全管理制度、操作规程等文件资料，了解矿山的安全管理体系。
- 检查矿山的安全档案和事故记录，了解矿山的事故情况和处理措施。
4. 安全评估- 利用安全评估工具，对矿山的安全状况进行评估和分析。
- 根据评估结果，制定改进措施和计划，提高矿山的安全管理水平。
5. 安全培训- 对矿山员工进行安全培训，提高他们的安全意识和技能。

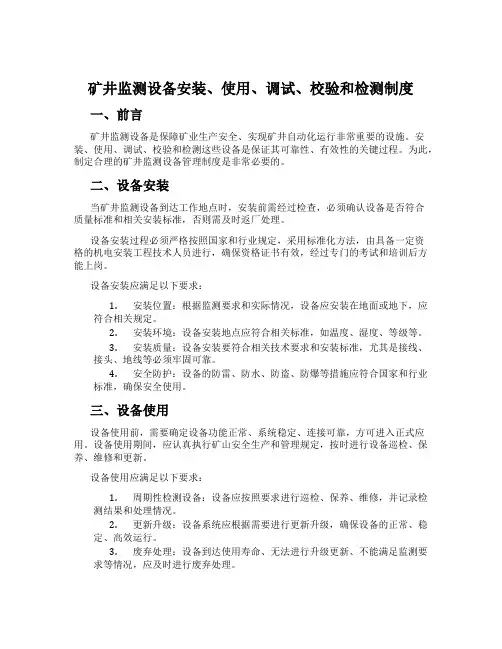

矿井监测设备安装、使用、调试、校验和检测制度
矿井监测设备安装、使用、调试、校验和检测制度一、前言矿井监测设备是保障矿业生产安全、实现矿井自动化运行非常重要的设施。
安装、使用、调试、校验和检测这些设备是保证其可靠性、有效性的关键过程。
为此，制定合理的矿井监测设备管理制度是非常必要的。
二、设备安装当矿井监测设备到达工作地点时，安装前需经过检查，必须确认设备是否符合质量标准和相关安装标准，否则需及时返厂处理。
设备安装过程必须严格按照国家和行业规定，采用标准化方法，由具备一定资格的机电安装工程技术人员进行，确保资格证书有效，经过专门的考试和培训后方能上岗。
设备安装应满足以下要求：1.安装位置：根据监测要求和实际情况，设备应安装在地面或地下，应符合相关规定。
2.安装环境：设备安装地点应符合相关标准，如温度、湿度、等级等。
3.安装质量：设备安装要符合相关技术要求和安装标准，尤其是接线、接头、地线等必须牢固可靠。
4.安全防护：设备的防雷、防水、防盗、防爆等措施应符合国家和行业标准，确保安全使用。
三、设备使用设备使用前，需要确定设备功能正常、系统稳定、连接可靠，方可进入正式应用。
设备使用期间，应认真执行矿山安全生产和管理规定，按时进行设备巡检、保养、维修和更新。
设备使用应满足以下要求：1.周期性检测设备：设备应按照要求进行巡检、保养、维修，并记录检测结果和处理情况。
2.更新升级：设备系统应根据需要进行更新升级，确保设备的正常、稳定、高效运行。
3.废弃处理：设备到达使用寿命、无法进行升级更新、不能满足监测要求等情况，应及时进行废弃处理。
四、设备调试设备调试是为了保证设备到位、接线正常、系统稳定，验证设备是否符合矿井预定工况下安全、稳定、准确运行的过程。
设备调试应满足以下要求：1.调试时间：应在设备安装完成后，采取逐步细致调试的方法进行，保证数据、结论的准确性。
2.调试方法：按照设备说明书、技术规格要求，进行逐项调试，确保设备正常、稳定、高效运行，达到监测要求。
煤矿在用机电设备安全检测及探伤规定
煤矿在用机电设备安全检测及探伤规定煤矿在使用机电设备时，安全检测和探伤是非常重要的规定。
这些规定旨在确保机电设备的安全性能和可靠性，以防止事故和损失的发生。
以下是一些常见的规定和措施：
1. 设备检测：煤矿必须定期对机电设备进行检测，包括关键部件和系统的功能测试、性能评估等。
这包括检查设备的电气安全、机械结构、传动系统等方面的问题。
煤矿可以雇佣专业的第三方检测机构或内部的专业检测团队进行检测。
2. 定期维护：机电设备必须有定期的维护保养计划，并按照规定进行维护保养。
维护保养包括清洁、润滑、紧固等操作，以确保设备的正常运行和安全性能。
3. 计划检修：煤矿应该制定机电设备的计划检修计划，包括定期停机检修和特殊情况下的紧急检修。
检修期间，对设备进行全面检查、更换磨损零部件、切换润滑剂等操作，以确保设备的可靠性和安全性。
4. 探伤检测：对关键部件进行探伤检测是确保机电设备安全的重要措施之一。
探伤技术包括超声波、射线探测、磁粉探测等，用于检测材料的裂纹、疲劳、腐蚀等问题。
探伤检测可以实时监测设备的健康状况，及时发现和解决问题。
5. 强制报废：对已经达到报废标准的机电设备，必须立即停止使用并进行报废处理。
这包括设备的使用寿命已经达到或超过
设计要求、关键部件严重磨损或损坏等情况。
强制报废是为了避免因老化设备导致的事故和损失的发生。
总之，煤矿在使用机电设备时应严格遵守安全检测和探伤的规定，定期进行设备检测和维护保养，及时发现和解决问题，确保设备的安全性能和可靠性。
煤矿井下生产环境监测与评估方法
煤矿井下生产环境监测与评估方法煤矿是我国重要的能源资源，但同时也是一个高风险的行业。
为了确保矿工的安全和提高生产效率，煤矿井下生产环境的监测与评估变得至关重要。
本文将探讨煤矿井下生产环境监测与评估的方法。
首先，煤矿井下生产环境监测的关键是实时监测。
传感器技术的发展使得煤矿井下的环境参数可以被准确地测量和记录。
例如，温度传感器可以监测井下的温度变化，湿度传感器可以监测井下的湿度水平，气体传感器可以监测井下的气体浓度等。
这些传感器可以通过有线或无线方式与监测系统连接，实时传输数据。
监测系统可以对数据进行分析和处理，提供准确的环境参数信息，帮助矿工了解井下环境的变化。
其次，煤矿井下生产环境评估需要综合考虑多个因素。
除了温度、湿度和气体浓度等常规参数外，还需要考虑煤尘、噪音、振动等因素对矿工健康和生产效率的影响。
煤尘是煤矿井下常见的污染物之一，长期暴露在高浓度的煤尘环境下会对矿工的呼吸系统造成损害。
因此，煤矿井下的煤尘浓度需要进行定期监测和评估。
噪音和振动也是煤矿井下常见的环境问题，长期暴露在高噪音和强振动环境下会对矿工的听力和身体健康造成影响。
因此，煤矿井下的噪音和振动水平也需要进行监测和评估。
再次，煤矿井下生产环境监测与评估的方法需要与现有的安全管理系统相结合。
煤矿井下的生产环境监测与评估不仅仅是为了获取环境参数的数据，更重要的是为了提供预警和决策支持。
例如，在煤矿井下监测到气体浓度超过安全标准时，监测系统应该能够及时向矿工发出警报，并采取相应的措施，如疏散矿工或关闭相关设备。
因此，煤矿井下生产环境监测与评估的方法需要与现有的安全管理系统相结合，实现信息的共享和联动。
最后，煤矿井下生产环境监测与评估的方法需要持续改进和创新。
随着科技的不断进步，新的监测技术和方法不断涌现。
例如，无人机技术可以用于煤矿井下环境的快速巡检和监测，红外热像仪可以用于检测井下的火源和热点等。
煤矿井下生产环境监测与评估的方法需要不断与时俱进，引入新的技术和方法，提高监测的精度和效率。
煤矿矿井生产参数监测与分析
煤矿矿井生产参数监测与分析随着煤矿生产技术的不断发展，对于煤矿矿井生产参数的监测与分析变得越来越重要。
煤矿生产参数监测与分析可以有效地帮助煤矿管理者了解矿井的开采情况，预测事故风险，并采取相应的措施来确保矿工的安全。
本文将以煤矿矿井生产参数监测与分析为题，详细介绍其意义、方法和应用。
一、煤矿矿井生产参数监测的意义煤矿矿井生产参数监测是指对矿井内的生产参数进行实时、准确地收集、传输和储存，并对其进行分析、处理和解读的过程。
煤矿生产参数包括瓦斯浓度、温度、湿度、风速、矿压、顶板下沉等指标。
这些参数的监测与分析对于煤矿的安全生产具有重要的意义。
首先，煤矿矿井生产参数的监测可以实时掌握矿井内环境的变化情况。
通过对瓦斯浓度、温湿度等参数的监测，可以及时发现矿井内的危险信号，为矿工的撤离工作提供依据，有效预防矿井事故的发生。
其次，煤矿矿井生产参数的监测可以帮助矿井管理者了解矿井的开采情况。
通过对风速、矿压、顶板下沉等参数的监测，可以分析矿井的开采状况，为矿井的合理布局和生产计划提供参考依据，提高煤矿的生产效益。
最后，煤矿矿井生产参数的监测可以为煤矿事故的分析与研究提供数据支持。
通过对生产参数的监测和分析，可以了解事故发生的原因和过程，为事故的预防和控制提供科学依据，提高煤矿的安全性。
二、煤矿矿井生产参数监测的方法煤矿矿井生产参数监测方法的选择要根据矿井特点、监测目的和监测对象的要求来确定。
以下是一些常用的煤矿矿井生产参数监测方法。
1. 传感器监测法：该方法通过安装传感器设备来实时监测煤矿矿井内的生产参数。
例如，瓦斯浓度传感器可用于监测矿井内的瓦斯浓度变化；温湿度传感器可用于监测矿井内的温度和湿度变化。
这些传感器将采集到的数据传输给监测仪器，再通过数据分析软件进行处理和分析。
2. 无线传输监测法：该方法利用无线传输技术，将矿井内的生产参数数据通过传感器实时地传输到主站或监测中心。
无线传输监测技术可以大幅度简化监测系统的布线，提高监测系统的稳定性和可靠性。
矿业节能工程现场检测与实体检测
矿业节能工程现场检测与实体检测矿业节能工程是为了提高矿山运营效率、减少能源消耗而进行的一系列工程项目。
在矿业节能工程的实施过程中，现场检测和实体检测是两个重要的环节。
现场检测现场检测是指对矿山设备和工艺进行实时监测和测试的过程。
通过现场检测，可以及时发现设备的异常情况和故障，以便及时采取修复和调整措施，保证矿山的正常运行。
现场检测常用的方法包括：1. 温度检测：利用温度传感器对设备的温度进行监测，及时发现温度异常情况。
2. 压力检测：通过压力传感器对管道、等进行压力监测，确保设备的正常工作状态。
3. 流量检测：利用流量传感器检测液体和气体的流量，掌握矿山工艺运行情况。
4. 振动检测：通过振动传感器对设备和结构的振动进行监测，判断是否存在故障和损伤。
现场检测的数据可以通过远程监控系统实时传输和分析，为矿山节能和维护提供依据和支持。
实体检测实体检测是指对矿山设备和工艺进行定期检查和测试的过程。
通过实体检测，可以评估设备和工艺的性能和状态，及时发现并解决潜在问题。
实体检测的方法包括：1. 外观检测：检查设备的外观，观察是否存在损伤、腐蚀等问题。
2. 维护检测：检查设备的维护记录和保养情况，确保设备得到正确的保养和维护。
3. 功能检测：对设备进行功能测试，验证设备是否正常工作。
4. 耐久性检测：对设备和结构进行耐久性测试，评估其使用寿命和剩余寿命。
实体检测需要经过专业人员进行，结果应详细记录并及时修复和改进。
通过现场检测和实体检测，可以全面了解矿山设备和工艺的运行情况，及时发现并解决问题，提高矿业节能工程的效益和可靠性。
(Note: The above content is an example. Please replace it with the actual content you want to write)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 风门开停状态监测
矿井生产关键系统工况参数实 际检测
同时打开风门事故案例
唐山市开平区刘官屯煤矿“12.7”瓦斯煤尘爆炸事故 ➢ 事故时间：2005年12月7日15时14分； ➢ 事故地点：位于1193（下）工作面切眼，死亡108人； ➢ 事故原因：回风下山风门打开风流短路，工作面瓦斯
矿井生产关键系统工况参数实 际检测
➢ 输出信号传输距离:≥2km； ➢ 外形尺寸：138mm×52mm×31mm； ➢ 触发磁钢材质:氧化物磁钢； ➢ 触发磁钢特点：抗老化、抗杂散磁场、全密
封； 开关组件及触发磁钢两侧各有2个安装孔，用
来精确调整开关组件和触发磁钢的距离。
矿井生产关键系统工况参数实 际检测
二极管的整流作用
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
全波整流电路，可以看作是由两个半波整流 电路组合成的。变压器次级线圈中间需要引 出一个抽头，把次组线圈分成两个对称的绕 组，从而引出大小相等但极性相反的两个电 压E2a、E2b。
矿井生产关键系统工况参数实 际检测
四、KGKT—C10型开/停传感器电路原理 KGKT—C10型开/停传感器电路如图5-4所示，
图中L为检测线圈。当机电设备工作时，有电 流流过供电电缆，在其周围产生磁场，通过 电磁感应，在L上感应出电压信号。
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
第二节 机电设备开停状态检测
一、KGT9型开/停传感器
KGT9型开/停传感器主要用于检测煤矿主要 机电设备（通风机）的运转状态，实现煤矿 主要机电设备的集中自动监测，随时全面了 解全矿的生产、工作状况。
该传感器把检测到的开/停信号以±5mA的恒 流或以继电器触点信号的形式传输给监测分 站（图5-2）。了解矿井主要设备的运行状态、 运转时间长短，统计设备利用率。
积聚，回柱火花引爆瓦斯，煤尘参与爆炸。 徐矿集团张小楼井7.14事故主要原因是同时打开两道
风门时，由于人员受风门撞击死亡。
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
KGE12系列矿用风门开关传感器是磁性驱动 的位置开关传感器，系矿用本质安全型产品 （图5-1）。
固定在门框上
一、工作原理 KGE12系列风门开关传感器是一种磁性驱动的
接近开关，它将触发磁钢装在风门上，而把 开关组件安装在对应的门框上。 当风门打开时，触发磁钢远离开关组件，开 关组件中的干簧管断开，输出断开信号给监 测系统分站，在地面中心站主机显示风门 “开”状态。
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
三、KGT9型开/停传感器的组成 KGT9型开/停传感器由检测线圈、放大检波、
信号变换及信号输出等环节组成，如图5-3所 示。
矿井生产关键系统工况参数实 际检测
传感器使用时固定在用电设备供电电缆外皮 上，检测出电缆内有无电流通过，即可鉴别 设备开/停状态。
一般机电设备系三相供电，利用传感器的电 感线圈贴近电缆中一相芯线，即可测得微弱 的磁感应信号，该信号经放大检波、信号变 换及信号输出等环节，将设备开/停信息传给 分站，再由分站传至地面。
矿井生产关键系统工况参数实 际检测
假设三极管的β=100，RP=200K，此时的 Ib=6v/(200k+100k)=0.02mA，Ic=βIb=2mA ，Ic=βIb，三极管处于“放大区”。
矿井生产关键系统工况参数实 际检测
假设RP=0，Rb=1k，此时，Ib=6v/1k=6mA， 按Ic=βIb计算，Ic应等于600mA，而实际上， 由于图中300欧姆限流电阻（Rc）的存在，实 际上Ic=(6v/300)≈20mA，此时，Ic≠βIb，而且， Ic不再受Ib控制，即处于“饱和区”。 当RP和Rb大到一定程度，使Ube<死区电压(硅 管约0.5V，锗管约0.3）此时be结处于不导通 状态，Ib=0，则Ic=0，处于"截止区"。
矿井生产关键系统工况参数实 际检测
矿井生产关键系统工况参数实 际检测
该传感器适用各种类型交流驱动的用电设备。 在供电电流不小于10A的情况下，均可检测出 设备的开/停状态。
二、主要技术指标 ➢ 供电电源：本安型（15VDC）； ➢ 最大工作电流:30mA； ➢ 使用环境：温度为-20～40℃，相对湿度<95%； ➢ 输出信号:恒流±5mA； ➢ 继电器触点信号防爆标志：Exib。
二、产品性能 ➢ 防爆形式：矿用本质安全型； ➢ 防爆标志：ExibI（150℃）； ➢ 使用环境温度：-5～+40℃； ➢ 输入电源：10～24VDC； ➢ 动作距离：不小于30mm，不大于70mm； ➢ 防护等级：IP54； ➢ 信号输出形式：
I型：一组转换接点， II型：恒流-5mA/+5mA，III型：恒流0mA/5mA。
在0～π间内，E2a、D1 导通； 在π-2π时间内，E2b 对D2为正向电压，D2导
通；
矿井生产关系统工况参数实 际检测
三极管的电流放大作用
β 和 α 称为三极管的电流分配系数（电流放大系 数）。三个电流中，有一个电流发生变化，另外两 个电流也会随着按比例地变化。例如，基极电流的 变化量 ΔI b ＝ 10 μA ， β ＝ 50 ，根据 ΔI c ＝ βΔI b 的关系式，集电极电流的变化量 ΔI c ＝ 50×10 ＝ 500μA ，实现了电流放大。 硅管 β 为 40 ～ 150 ，锗管取 40 ～ 80 。
固定在门扇上
矿井生产关键系统工况参数实 际检测
该产品可在煤矿井下有甲烷及煤尘爆炸危险 的环境中，安装在井下巷道的各级风门上， 用来监测风门的开闭状态，为通风管理提供 风门状态信息。
可与各种矿井监测监控系统配套使用，其无 源开关触点信号可直接提供给矿井监控系统 采集、处理。
矿井生产关键系统工况参数实 际检测
