喷射混凝土技术交底10
喷射混凝土施工技术交底书
技术交底书交底单位名称：中铁四局宝兰客专五工区编号：工程名称安洞湾隧道、魏家嘴隧道设计文件图号施工部位喷射混凝土施工交底日期技术交底内容：一、技术交底范围；安洞湾隧道、魏家嘴隧道喷射混凝土施工，隧道初支、洞口临时边仰坡支护。
二、设计情况；设计初期支护喷射C25早强混凝土，采用湿喷法，喷射厚度见下表：三、开始施工的条件及施工准备工作；湿式喷浆机一台，经检测合格的原材料根据配合比拌制的C25混凝土，作业人员有防护措施。
四、施工工艺隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机喷射作业。
在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。
施工工艺见图1。
1、喷射前准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20 x20mm、线径宜小于300）,用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝±的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
图1喷射混凝士施工工艺框图喷混凝土配|检查开挖断面尺寸清除|施工机具就位仝山壮* 浮碴，清理受喷面「喷射混合料拌合1 r 喷射混合料运输| 」初喷混凝土4cm1 I 加入速凝剂____________________________________ 1施作锚杆、钢架、挂钢筋网1 r 清除初喷面粉尘1 I 复喷至设计厚度1 r 清理施工机具⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1—2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，湿喷机就位，并试运转。
①选用的空压机应满足喷射机工作风压和耗风量的要求；压风进入喷射机前必须进行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
边坡土钉喷射混凝土护坡安全技术交底
.边坡土钉喷射混凝土护坡安全技术交底1. 土钉墙锚杆钻孔、护坡施工作业人员进入施工现场内必须戴好安全帽，穿戴好个人安全防护劳保用品，不许穿拖鞋和光背，现场内不许吸烟。
2. 土钉墙锚杆钻孔机械操作人员必须专人专机，必须严格遵守机械操作安全规程和规范要求，作业前应先检查锚杆机的安全防护装置，控制操作等，待运转正常后，各配合工序人员到位后，方可作业，坚决杜绝违章作业，违章劳动纪律和冒险、蛮干、酒后上班。
3. 人工成孔时，作业人员必须保持安全距离，不能立体交叉作业，与外电线路、用电设备、电气控制设备、土方施工机械设备和运输车辆必须保持安全距离。
作业面高度大于两米时，必须搭设平台或脚手架，且不得单板作业，同一跨脚手板上人员不得多于2人。
脚手板必须连续铺设，不得有探头板、飞跳板，脚手板支撑点间距不能大于2米。
脚手板不得有腐朽断裂缺陷。
当脚手架高度达到2步架及以上高度时，外侧必须设防护栏杆，并应增设斜撑，防止倾倒。
4. 成孔过程中洛阳铲必须拼接牢固，使用应配合得当，力量一致，并佩戴防滑手套，防止洛阳铲坠落。
5. 特殊工种（电工、电焊工、机械设备等）必须持有专业部门考核合格后换发的工种上岗证，按本工种的工作程序范围作业，坚决杜绝非本工种人员违章乱接、乱动电气设备。
6. 出入坑槽应走坡道或爬梯，严禁攀爬边坡和跳跃至边坡。
7. 作业人员不得在坑槽边坡根部坐卧歇息。
8. 坑槽周边必须设置防护栏杆，当需要进入栏杆内侧进行作业时，必须系好安全带。
9. 人员进行槽内作业时，必须事先检查边坡的稳定性，发现异常情况应及时上报处理，人员必须撤离危险场所，不得冒险作业。
10. 坑槽边坡上口必须事先采取防止积水浸泡和雨水冲刷措施。
11. 坑槽边坡上口严禁堆放物料、土方、防止机械设备、行走车辆和其他产生侧向压力、振动力的活动等。
12. 为开挖至设计底标高的坑槽边坡根部应高于槽内标高，防止雨天积水浸泡边坡根部。
13. 应事先对边坡及槽边附近的原有沟道、窨井、管道进行封堵和处理措施，防止造成边坡坍塌。
喷射混凝土技术交底
⑤喷射混凝土作业要求：
a喷射作业面必须有充足的照明，照明灯上应罩上铁丝网，以免回弹物打坏照明灯。
b喷射砼必须采用强制式拌和机拌制，其搅拌时间不少于1.5min。喷射砼须随拌随用，喷射混凝土拌合物的停放时间不得大于30min。
②喷射顺序，从下向上对称进行，先喷射钢架与围岩之间空隙，后喷射钢架之间混凝土。钢架全部被喷射混凝土所覆盖，保护层厚度不得小于4cm。
③在有水地段进行喷射作业时，先从远离出水点处开始，再逐渐向涌水点逼近，将散水集中，安设导管，将水引出，再向导管逼近喷射。当涌水严重时，设置泄水孔，边排水边喷射，增加水泥用量，重新设计配合比。
e喷嘴与喷射面垂直，其间距为1.5～2.0m；喷嘴必须连续、缓慢作横向环行移动，喷层厚度均匀。
f喷射混凝土按分段分片依次进行，喷射顺序为自下而上，分段长度不得大于6m；喷射混凝土终凝2h后，必须进行湿润养护，养护时间不得小于14d。
g分层喷射时，后一层喷射必须在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，必须先用水清洗喷层表面。
速凝剂：喷射混凝土采用液体速凝剂，其掺量不得大于水泥用量的5%。在施工速凝剂前，必须做与水泥的相容性试验及水泥净浆凝结效果试验。并要求初凝不得大于5min，终凝不得大于10min。为满足施工要求，喷射混凝土3h强度必须达到1.5MPa，24h强度达到5.0MPa。
胶凝材料：胶凝材料用量不得小于400kg/m3。
③喷射混凝土施工人员必须佩戴防尘口罩等，操作喷头和注浆管的工人必须佩戴防护眼罩，夹胶工作服、长筒乳胶手套。
④喷射混凝土作业时，严禁喷嘴对人，以免喷射伤人，喷射前先进行清理浮石、危石等必要的排险作业；喷射机必须安设在围岩稳定或已衬砌地段。

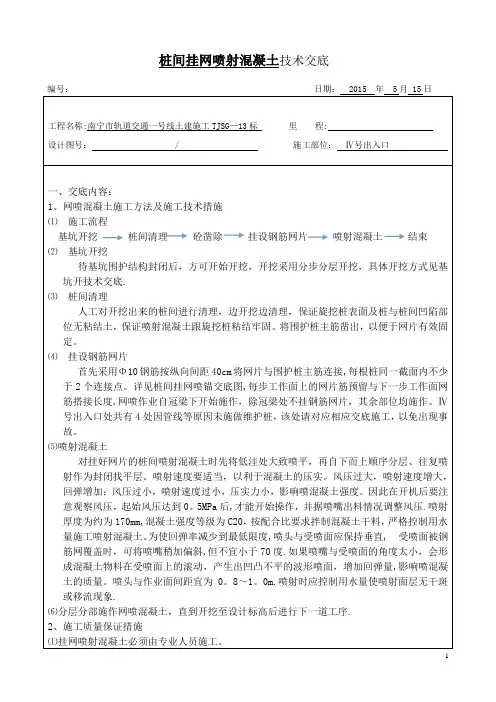

桩间挂网喷射混凝土施工技术交底
编号： 日期：2015年5月15日
工程名称:南宁市轨道交通一号线土建施工TJSG—13标里 程:
设计图号：/施工部及施工技术措施
⑴ 施工流程
基坑开挖桩间清理砼凿除挂设钢筋网片喷射混凝土结束
⑵ 基坑开挖
待基坑围护结构封闭后，方可开始开挖，开挖采用分步分层开挖，具体开挖方式见基坑开技术交底.
⑷挂设钢筋网片时注意预留下一工作面网筋搭接长度，使喷射网基本成一个整体。
⑸喷射混凝土过程中严格控制干料配合比及水的用量,以保证喷射混凝土的质量.
⑹下一工作面开挖注意不得对前一工作面网喷混凝土进行破坏，如有出现，进行再次喷射。
⑺喷射混凝土终凝2h后，喷水养护,具体养护时间根据气温确定宜为3～7d.
3、安全注意事项
⑹分层分部施作网喷混凝土，直到开挖至设计标高后进行下一道工序.
2、施工质量保证措施
⑴挂网喷射混凝土必须由专业人员施工。
⑵严格把好工序关，每道工序经检查合格后方能进行下一道工序.首先控制好开挖及桩间清理，以保证混凝土与咬合桩之间不出现夹泥现象。
⑶挂网喷射混凝土施工其主要目的是为桩间封闭找平，施工时严格控制喷射后桩面平整度,且保证不侵入净空。
3、围护桩缺少示意图
交底: 复核： 接收：
⑴开挖过程中尽量采取台阶式开挖,以方便支撑及网喷施工，高空作业必须系好安全带.
⑵在进行网喷施工前，工作面内支撑架设完成并已预加轴力,网喷施工阶段,挖机不得
在此工作面内挖土。
⑶所挂设钢筋网片必须固定牢固，以防止喷浆过程中，钢筋网片掉落，砸伤下方作业人员.
二、安全环保措施和文明施工
1、严禁向水道内排放施工废物，污染道路。
⑸喷射混凝土
对挂好网片的桩间喷射混凝土时先将低洼处大致喷平，再自下而上顺序分层、往复喷射作为封闭找平层。喷射速度要适当，以利于混凝土的压实。风压过大，喷射速度增大，回弹增加；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。因此在开机后要注意观察风压，起始风压达到0。5MPa后,才能开始操作，并据喷嘴出料情况调整风压.喷射厚度为约为170mm,混凝土强度等级为C20，按配合比要求拌制混凝土干料，严格控制用水量施工喷射混凝土。为使回弹率减少到最低限度,喷头与受喷面应保持垂直, 受喷面被钢筋网覆盖时，可将喷嘴稍加偏斜,但不宜小于70度.如果喷嘴与受喷面的角度太小，会形成混凝土物料在受喷面上的滚动，产生出凹凸不平的波形喷面，增加回弹量,影响喷混凝土的质量。喷头与作业面间距宜为0。8～1。0m.喷射时应控制用水量使喷射面层无干斑或移流现象.
喷射混凝土施工技术交底
喷射混凝土施工技术交底一、编制依据《公路隧道施工技术规范》（JTG F60-2009）《公路工程质量检验评定标准》（JTG F80-2004）《公路隧道工程现场施工技术》（人民交通出版社2005年9月）二、适用范围适用于各级公路隧道及其辅助坑道的湿喷混凝土施工。
三、交底内容1、施工准备1)在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，查阅相关施工案例，认真调查隧道围岩地质情况、了解施工条件、技术水平和设备装置的施工参数。
制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2)精密导线网复测完毕并确定成果可用后，测量组根据隧道纵断面设计线、隧道洞轴线及明暗洞开挖轮廓线，设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m 设一根，作为施工控制用，并布置好桩点、作好测量交底3)施工场地的平整，水、风、电的设置，施工测量与放样。
喷射混凝土施工所需的材料均、机械已进场。
设置控制喷射混凝土厚度的标志。
4)施工作业层中所涉及的各种外部技术数据收集。
5)检查断面尺寸，欠挖部分处理。
2、材质要求施工材料均须符合设计和规范要求。
施工机械应性能良好、满足施工要求。
a.水泥喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥，水泥型号符合设计要求，并按规定对进场水泥进行检验强。
b.粗、细骨料粗骨料应采用坚硬耐久的碎石或卵石（斗石），。
当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
喷射混凝土中的石子最大粒径不宜大于15mm，骨料级配宜采用连续级配。
按重量计含泥量不应大于1%，泥块含量不应大于0.25%。
细骨料应采用坚硬、耐久的中砂或粗砂，细度模数应大于2.5，含水率宜控制在5%～7%。
砂中小于0.075mm的颗粒不应大于20%。
含泥量不应大于3%，泥块含量不应大于1%。
桩间挂网喷射混凝土施工技术交底

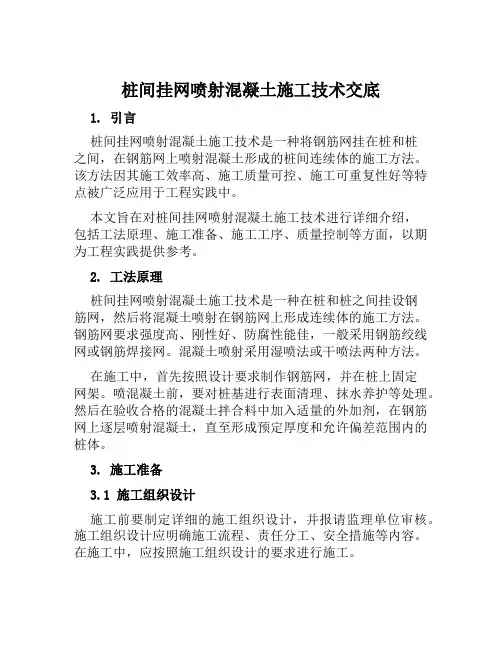

桩间挂网喷射混凝土施工技术交底1. 引言桩间挂网喷射混凝土施工技术是一种将钢筋网挂在桩和桩之间，在钢筋网上喷射混凝土形成的桩间连续体的施工方法。
该方法因其施工效率高、施工质量可控、施工可重复性好等特点被广泛应用于工程实践中。
本文旨在对桩间挂网喷射混凝土施工技术进行详细介绍，包括工法原理、施工准备、施工工序、质量控制等方面，以期为工程实践提供参考。
2. 工法原理桩间挂网喷射混凝土施工技术是一种在桩和桩之间挂设钢筋网，然后将混凝土喷射在钢筋网上形成连续体的施工方法。
钢筋网要求强度高、刚性好、防腐性能佳，一般采用钢筋绞线网或钢筋焊接网。
混凝土喷射采用湿喷法或干喷法两种方法。
在施工中，首先按照设计要求制作钢筋网，并在桩上固定网架。
喷混凝土前，要对桩基进行表面清理、抹水养护等处理。
然后在验收合格的混凝土拌合料中加入适量的外加剂，在钢筋网上逐层喷射混凝土，直至形成预定厚度和允许偏差范围内的桩体。
3. 施工准备3.1 施工组织设计施工前要制定详细的施工组织设计，并报请监理单位审核。
施工组织设计应明确施工流程、责任分工、安全措施等内容。
在施工中，应按照施工组织设计的要求进行施工。
3.2 设备材料准备桩间挂网喷射混凝土施工中，需要准备以下设备和材料：•钢筋绞线网或钢筋焊接网•水泥、砂、石、外加剂等混凝土拌合料•混凝土喷射机、压缩空气管路、喷射管等设备3.3 施工人员准备桩间挂网喷射混凝土施工需要聘请经验丰富、技术熟练的现场操作人员，他们需要熟悉施工工艺，全面掌握现场安全、质量等重点工作。
4. 施工工序4.1 钢筋网制作与安装根据设计要求和现场实际情况，进行钢筋网的制作和现场加工，制成所需型号的钢筋网，并在桩上固定网架。
4.2 混凝土准备混凝土应按照设计要求进行配合，并在混凝土拌合料中加入适量的外加剂，以提高混凝土的强度、耐久性和工作性能。
4.3 混凝土喷射经过前期准备后，开始进行混凝土喷射。
具体喷射工艺按照混凝土喷射机的使用说明进行操作。
喷射混凝土技术交底
喷射混凝土技术交底一、工程概述本工程中，喷射混凝土将广泛应用于边坡支护、隧道衬砌等部位，以提高结构的稳定性和安全性。
为确保喷射混凝土施工的质量和安全，特进行此次技术交底。
二、施工准备1、材料准备（1）水泥：优先选用普通硅酸盐水泥，强度等级不低于 425 级，水泥应有出厂合格证和质量检验报告。
（2）砂：采用中砂或粗砂，细度模数应大于 25，含泥量不应大于3%。
（3）石子：采用碎石，粒径不宜大于15mm，含泥量不应大于1%。
（4）速凝剂：应根据水泥品种、水灰比等，通过试验确定最佳掺量，使用前应做速凝效果试验。
2、机械设备准备（1）喷射机：选用性能良好、工作稳定的喷射机，如转子式喷射机。
（2）空压机：提供足够的风压和风量，以保证喷射混凝土的顺利施工。
（3）搅拌机：用于搅拌混凝土干料。
3、作业条件准备（1）清理施工面：将受喷面上的松动岩块、浮渣等清理干净，并用高压风或水冲洗受喷面。
（2）设置控制喷射混凝土厚度的标志：在施工面上每隔一定距离设置厚度标志。
（3）检查机械设备：施工前对喷射机、空压机等设备进行检查和试运转，确保设备正常运行。
三、施工工艺流程1、干喷法工艺流程（1）混合料的拌制将水泥、砂、石子按配合比在搅拌机中搅拌均匀，然后运输至喷射现场。
（2）喷射作业①开机：先开风，再送电，然后送料。
②喷射顺序：应自下而上，分段分片进行，先喷边墙，再喷拱顶。
③喷射距离和角度：喷头与受喷面应垂直，并保持 06～10m 的距离。
④分层喷射：一次喷射厚度不宜超过 50mm，分层喷射时，后一层喷射应在前一层混凝土终凝后进行。
2、湿喷法工艺流程（1）原材料计量准确计量水泥、砂、石子、水及外加剂的用量。
（2）搅拌将原材料在搅拌机中搅拌均匀，形成混凝土拌合物。
（3）运输采用混凝土运输罐车将拌合物运输至喷射现场。
（4）喷射作业①开机：先开风，再开泵送料。
②喷射顺序、距离和角度同干喷法。
四、施工要点1、配合比控制严格按照设计要求的配合比进行配料，控制水灰比，确保混凝土的强度和耐久性。
喷射混凝土作业安全交底
喷射混凝土作业安全交底记录单位:中铁二局贵南高铁项目经理部二分部年月日和供风（这一次序不得颠倒b4.喷射混凝土施工中应经常检查输料管、接头的使用情况，当有磨损、击穿或松脱时及时处理。
5.在有水地段喷射混凝土前应对渗漏水进行处理，将分散的渗水集中引出，严禁采用防水布或铁皮等遮盖材料大面积引水，造成喷射混凝土与岩面分离、坍塌。
喷射混凝土中采用特殊添加材料在有水地段直接作业时，应先经技术人员进行试验并确认满足要求后方可推广使用。
6.松动围岩及时清除，找顶（排除洞顶危石）要彻底。
7.防止混凝土喷射过厚，剥离落下伤人。
8.采用机械喷嘴时，及时平整、硬化路面，及时清除路障。
9.采用人工喷射混凝土时，台架应固定牢固，作业人员戴好安全帽，系好安全带，穿好防滑鞋。
10.搅拌机里有硬化混凝土时，严禁用手去掏，防止发生意外。
11..喷射混凝土作业前必须要先对围岩、钢架情况进行初步判断，看是否能自稳，是否有坍塌或者掉块的迹象。
12.喷射混凝土作业前对超前探孔进行检查，察看是否有刺激性气体逸出，使用气体检测仪对掌子面气体进行检测；察看超前探孔是否有水流流出；察看超前探孔处是否有流水或者其他怪异的声响等。
13.作业前应该对作业面设置足够的照明，保证通风机正常运转。
14.喷射混凝土作业前应对作业平台稳固性进行检查，是否出现结构断裂、焊接处脱落等情况。
15.作业人员应戴好安全帽，系好安全带，穿好防滑鞋，严禁酒后作业。
16.当作业平台达到2米以上的高度时，必须对临边防护进行设置并每次作业前进行检查。
17.施工现场各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪用。
18.严禁使用非绝缘电线，出现破皮或者裸露的电线路必须立即处理，严禁违章用电。
三、防范惯性事故案例1.“2012.07.29”厦漳高速公路雷公山隧道坍塌事故直接原因：雷公山隧道右洞坍塌地段为F3断裂，存在低倾角节理，围岩为砂土状强风化花岗岩，岩体破碎，结构松散，无自稳能力，因施工时受降雨影响，导致地下水骤增，经由隧道拱顶断层破碎带形成的导水通道排泄引发拱部塌方，导致事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
喷射混凝土技术交底10分项工程质量技术交底监理单位：温州市交通工程监理咨询有限公司编号：HCSD010交底范围:适用于本项目所有瞇道喷射混凝土施工。
1设计要求11技术要求隧道初期支护喷射混凝土设计厚度4 ~ 28cm ,设计强度等级为C20。
喷射混凝土配合比的设计应满足设计强度和喷射工艺的要求，并通过试喷确定。
湿喷混凝土水胶比不大于0.5 ,水泥(胶凝材料)用量不宜小于400Kg/*。
喷射混凝土配合比通过实验选定，满足设计强度和喷射施工工艺的要求，并通过试喷确定。
喷射混凝土的性能(强度、密实度、粘结力)回弹率、粉尘浓度等应符合《锚杆喷射混凝土支护技术规范》(GB50086 )的规定。
喷混凝土因施工方法及环境条件不同，其性能要求不同，优先采用湿喷工艺。
特殊条件下采用干喷工艺时”应符合相关规范要求。
为保证喷射底量，尽快完成喷射作业，宜选用大容量的喷射机和喷射机械手。
喷射混凝土厚度、强度应满足设计要求。
12材料要求(1)水泥喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥，强度等级不小于42.5MPa。
根据工点特点,必要时可采用特种水泥。
(2 )粗.细骨料粗骨料应采用坚硬耐久的碎石或卵石(斗石)，或两者混和物,严禁选用具有潜在碱活性骨料。
当使用碱性速凝剂时,不得使用含有活性二氧化硅的石料。
喷射混凝土中的石子最大粒径不宜大于16mm ,骨料级配宜采用连续级配。
按重量计含泥量不应大于1% ,泥块含量不应大于0・25%。
细骨料应采用坚硬■耐久的中砂或粗砂細度模数应大于2・5 ,含水率宜控制在5%~ 7%0砂中小于0.075mm的颗粒不应大于20%。
含泥量不应大于3% ,泥块含量不应大(3)外加剂应对混凝土的强度及围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大(除速凝剂和缓凝剂外)；吸湿性差，易于保存；不污染环境, 对人体无害。
(4)速凝剂喷射混凝土宜采用液体速凝剂。
在使用速凝剂前’应做水泥的相容性试验及水泥净浆凝结效果试验,严格控制掺量,并要求初凝时间不应大于5min #终凝不应大于10min0(5)水水岳应符合工程用水的有关标准,水中不应含有影响水泥正常凝结与硬化的有害杂岳。
一般应采用饮用水。
2.施工程序与工艺流程2.1施工程序施工准备-混凝土搅拌和运输-初喷混凝土4cm-锚轩.钢筋网施工-复喷至设计厚度-养生-检验验收。
2.2工艺流程隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和,由混凝土搅拌运输车运至洞内,采用湿喷机喷射作业。
在隧道开挖完成后,先喷射4cm厚凝土封闭岩面,然后打设锚轩.架立钢架.挂钢筋网,对初喷岩面进行清理后复喷至设计厚度。
工艺流程见图h图1.喷射混凝土施工I艺流程图喷混凝检查开挖断2.3喷射前准备⑴喷射前应对受喷岩面进行处理。
当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20x20mm.线径宜小于3mm ）,用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆,待终凝后再喷射混凝土。
⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每l-2m设一根，作为施工控制用。
⑶检查机具设备和风、水、电等管线路，喷碇机就位，并试运转。
◎选用的空压机应满足喷射机工作风压和耗风量的要求;压风进入喷射机前必须逬行油水分离；②输料管应能承受0.8MPa以上的压力，并应有良好的耐磨性能；③保证作业区内具有良好通风和照明条件。
④喷射作业的环境温度不得低于5°C。
⑷若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。
①大股涌水宜采用注浆堵水后再喷射混凝土。
隧道开挖后，大股涌水应先进行注浆堵水，一般顺涌水岀露点打孔，压注速凝浆液（水泥•水玻璃浆液\②小股水或裂I®渗漏水宜采用岩面注浆或导管弓I排后再喷射混凝土。
小股水或裂隐渗漏水，视具体倩况宜进行岩面注浆（布孔宜密，钻孔宜浅），或采用小导管沿隧道周边环形注浆；股水根据情况，或顺股水岀露点打孔压注速凝浆液，或插fl沖管引流（见说明图）；围岩裂I®渗漏注浆孔布孔宜疏，钻孔宜深，或顺水踣（节理、裂瞰）扣幷冰半管或线形排水板，将水引到隧底水沟或纵向幷咏管；待受喷面上无流淌水后再喷混凝±0有涌水、渗水或潮湿的岩面喷射前的处理③大面积潮湿的岩面宜采用粘结性强的混凝土,有渗水和大面积潮湿的岩面与喷混凝土不易粘结，为了増加粘结性，初喷在岩面上的混凝土可适当増加水泥用量；也可在混凝土中掺入高效减水剂或添加各种増粘剂。
④喷混凝土作业前，应认真清除作业面拱脚或埴脚的虚适和回弹物料，以防止拱墙脚因喷混凝土强度不足岀现失稳现象。
2.4施工工艺1•混凝土搅拌、运输湿喷碇搅拌采取全自动计量强制式搅拌机，施工配料应严格按配合比进行操作，速凝剂在喷射机喂料时加入。
运输采用碇运输確车，随运随拌。
喷射腔时，多台运输车应交替运料，以满足湿喷碇的供应。
在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。
2. 喷射作业⑴喷射操作程序应为：打开速凝剂辅助风―缓慢打开主风阀—启动速凝剂计量泵、主电机、振动器—向料斗加混凝土。
⑵喷射混凝土作业应采用分段、分片、分层依次逬行，喷射顺序应自下而上，分段长度不宜大于6m。
喷射时先将低连处大致喷平，再自下而上顺序分层、往复喷射。
◎喷射混凝土分段施工时，上次喷混凝土应预留斜面，斜面克度为200^ 300mm , 斜面上需用压力水冲洗润湿后再行喷射混凝土。
②分片喷射要自下而上进行并先喷钢架与壁面间混凝土,再喷两钢架之间混凝土。
边墙喷混凝土应从墙脚开始向上喷射，使回弹不致裹入最后喷层。
③分层喷射时，后一层喷射应在前一层混凝土络凝后进行，若终凝lh后再逬行喷射时，应先用风水清洗喷层表面。
一次喷混凝土的厚度以喷混凝土不滑移不坠落为度, 既不能因厚度太大而影响喷混凝土的粘结力和凝聚力，也不能太薄而増加回弹量。
边堵一次喷射混凝土厚度控制在7〜10cm ,拱部控制在5 ~ 6cm ,并保持喷层厚度均匀。
顶部喷射混凝土时，为避免产生堕落现象，两次间隔时间宜为2 ~4h。
⑶喷射速度要适当，以利于混凝土的压实。
风压过大，喷射速度増大，回弹増加；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。
因此在开机后要注意观察风压，起始风压达到0.5MPa后，才能开始操作”并据喷嘴岀料情况调整风压。
一般工作风压:边tgO.3-O.5MPa,拱部0.4^ 0.65MPa e黄土隧道喷射混凝土时喷射机的压力一般不宜大于0・2MPa。
⑷喷射时使喷嘴与受喷面间保持适当距离，喷射角度尽可能接近90。
，以使获得最大压实和最小回弹。
喷嘴与受喷面间距宜为1.5-2.0m;喷嘴应连续、缓慢作横向环行移动，一圏压半圈，喷射手所画的环形圏，横向40 ~ 60cm，高15 ~ 20cm ;若受喷面被钢架、钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70。
如果喷嘴与受喷面的角度太小，会形成混凝土物料在受喷面上的滚动，产生岀凹凸不平的波形喷面，増加回弹量，影响喷混凝土的质量。
3•养护喷射混凝土终凝2小时后，应进行养护。
养护时间不小于14比当宅温低于+5工时, 不得洒水养护。
4施工控制要点⑴喷射混凝土原材料先检验合格后才能使用,速凝剂应妥善保管，防止受潮变质。
严格控制拌合物的水灰比，经常检查速凝剂注入环的工作状况。
喷射混凝土的坍落度宜控制在8-13cm ,过大混凝土会流淌，过小容易岀现堵管现象。
喷射过程中应及时检查混凝土的回弹率和实际配合比。
喷射混凝土的回弹率:侧壁不应大于15% ,拱部不应大于25%。
（诃喷射作业紧跟开挖作业面时，下一循环应在喷混凝土终凝3h后进行。
3. 质量要求31质量验收标准3.1.1主控项目1. 喷射混凝土掺加外加剂后，其性能必须满足设计要求。
在使用速凝剂前，应做与水泥的相容性试验及水泥浆凝结效果试验,初凝不大于5min ,终凝不大于lOmin ; 采用其他类型的外加剂或几种外加剂复合使用时，也应做相应的性能试验和使用效果试验。
检验数量:同一生产厂家、同一批号、同一品种、同一生产日期且连续进场的外加剂，每5t为一批，不足5t应按一批计。
每批抽检一次。
检验方法:采用现场取样试验。
2、喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求通过试验选定”并应符合下列规定：◎胶骨比宜为1：4 ~ 1:5。
②水胶比宜为0・40~0・50。
③砂率宜为50% ~ 60%。
④胶凝材料用量不宜小于400kg/m3e检验数量:对同强度等级、同性能喷射混凝土进行一次混凝土配合比设计，施工过程中，如水泥、外加剂等主要原材料的品种和规格发生变化，应重新逬行配合比设计。
检验方法：进行配合比选定试验。
3、喷射混凝土的早期(Id )强度不得小于10Mpa e检验数量:每一喷射循环检查一次。
检验方法：采用贯入法或拔岀法检测。
4、喷射混凝土的强度必须符合设计要求。
用于检查喷射混凝土强度的试件，应采用大板切割法制取；当不具备切割条件时也可采用边长150mm的立方体无底试模，在其内喷射混凝土制作试件，试件成型的喷射方向应与边墙相同，喷射混凝土标准养护试件的试验龄期为28d0当对强度有怀疑时，可在混凝土喷射地点采用钻芯取样法随机抽取制作试件做抗压试验。
&喷射混凝土原材料每盘称量的允许偏差应符合表］的规定。
原材料每盘称量的允许偏差检验方法：复称。
9、喷射混凝土表面应密实、平整，无裂缝、脱落、漏喷、露筋、空鼓和渗漏水, 锚杆头钢筋无外露。
检验数量:全部检查。
检验方法：观察、敲击。
3.1.2 一般项目1、喷射混凝土拌合物的坍落度应符合设计配合比要求。
检验数量:每工作班不少于一次。
检验方法：坍落度试验。
2、喷射混凝土拌制前，应测定砂、石含水率，并根据测试结果和理论配合比调整材料用量，提岀施工配合比。
检验数量：每工作班不应少于一次。
雨天或含水率有显著变化时，应増加含水率检测次数。
检验方法：砂、石含水率测试。
-60cm为宜。
因太长操作不便，同时会岀现管口淌浆。
輛严格控制工作压力。
在满足工艺要求的条件下，工作风压不宜过大,水灰比要控制适当，避免干喷。
g如采用普通搅拌机时，应増加密封盖。
上料尽可能采用皮带上料机。
(12)在施工布置上,根据设备，操作技术等条件,尽量采用远距离管道输料喷射。
注：此交底中遗漏未交到的事宜，按有关公路技术指南和工程质量验收标准执行。
附件:《技术交底签认单》交底: 复核：审核: 接受交底:。
