建筑物理实验报告.

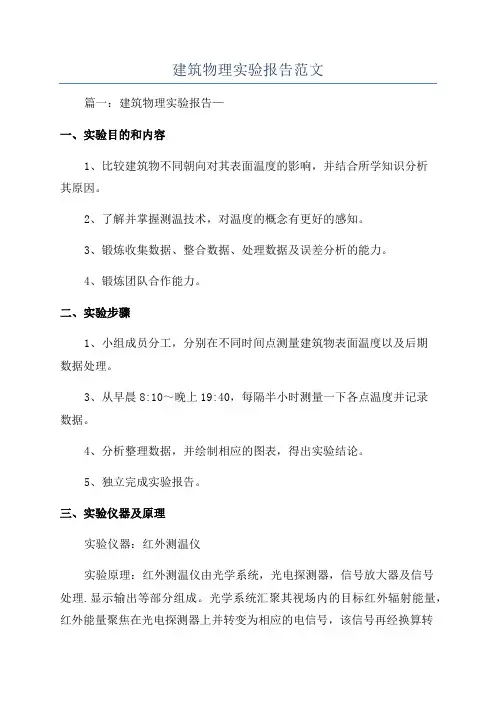

建筑物理实验报告范文
建筑物理实验报告范文篇一：建筑物理实验报告—一、实验目的和内容1、比较建筑物不同朝向对其表面温度的影响，并结合所学知识分析其原因。
2、了解并掌握测温技术，对温度的概念有更好的感知。
3、锻炼收集数据、整合数据、处理数据及误差分析的能力。
4、锻炼团队合作能力。
二、实验步骤1、小组成员分工，分别在不同时间点测量建筑物表面温度以及后期数据处理。
3、从早晨8:10～晚上19:40，每隔半小时测量一下各点温度并记录数据。
4、分析整理数据，并绘制相应的图表，得出实验结论。
5、独立完成实验报告。
三、实验仪器及原理实验仪器：红外测温仪实验原理：红外测温仪由光学系统，光电探测器，信号放大器及信号处理.显示输出等部分组成。
光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在光电探测器上并转变为相应的电信号，该信号再经换算转变为被测目标的温度值。
一切温度高于绝对零度的物体都在不停地向周围空间发出红外辐射能量。
物体的红外辐射能量的大小及其按波长的分布一一与它的表面温度有着十分密切的关系。
因此，通过对物体自身辐射的红外能量的测量，便能准确地测定它的表面温度，这就是红外辐射测温所依据的客观基础。
四、实验记录与成果处理测点分布见后面附图。
实验数据记录见后面详细附表。
成果处理及数据分析见折线图附表。
五、实验总结经过12个小时的实验测量得知，建筑物不同朝向表面的温度是不同的，相同朝向不同时间建筑物表面温度也不同，相同朝向相同时间建筑物表面不同位置的温度也不相同，但温差很小。
建筑物表面作为建筑的围护结构，由于不同时间点，建筑物东、南、西、北表面受到的日晒时数和太阳辐射强度的不同，故其表面温度也不相同。
经过综合比较四面的综合温度，东西向外墙的外表面温度相比南北向的温度高。
南面相比北面的温度高，东面相比西面温度较高。
附图:篇二：建筑物理热工实验报告(带数据及心得)班级：姓名：学号：指导：实验日期：小组成员：学生成绩：实验题目：建筑热工参数测定实验实验目的：1、了解热工参数测试仪器的工作原理；2、掌握温度、湿度、风速的测试方法，达到独立操作水平；3、利用仪器测量建筑墙体内外表面温度场分布，检验保温效果；4、测定建筑室内外地面温度场分布；实验内容：1.测定建筑室内外热工参数2.测定建筑墙体内外表面温度，检验保温效果。
建筑物理光学实验报告
建筑物理实验报告建筑光学实验：1.采光系数测量2.教室亮度测量3.测定材料光反射系数4.测定材料光透射系数小组成员：王林 2011301569范俊文 2011303156肖求波 2011301549沈杰 2011301544指导教师：刘京华西北工业大学力学与土木建筑学院 2013年11月3日一 实验目的室内光环境对于室内生产，生活，工作有着直接的影响。
良好的光环境能够提高工作学习效率，保障人身安全和视力。
天然采光效果的好坏及合理与否，可以通过天然采光实测作出评价。
采光系数是评价室内自然光环境，室内开口合理与否的一个重要指标。
通过实验了解室内自然光环境测量方法及数据的整理与分析，并对该实测房间的光环境作出评价。
二 实验原理及仪器 1.原理：室内采光测量最主要的工作是同时测量由天空漫射光所产生的室内工作面上的照度和室外水平面的照度值。
室外照度是经常变化的，必然引起室内照度的相应变化，不会是固定值。
因此对采光系数量的指标，采用相对值，这一相对值称为采光系数（C ）,即室内某一点的天然光照度(E n ),和同一时间的室外全云天的天然光照度（E w ）的比值。
w n E E C2.仪器：照度计2台/组 卷尺两台照度计为同型号，分别用于室内和室外的照度测量。
三 实验时间及，地点及天气状况时间：2013年11月4日星期一地点：教学东楼D座四实验要求1测量数据记录(不少于5个测点)2.附加测量项目：（1）．采光系数最低值C min采光系数最低值取典型剖面和假定工作面交线上各测点中采光系数值中最低的一个，作为该房间的评价值。
（2）. 采光系数平均值C av采光系数平均值取典型剖面与假定工作面交线上各测点的采光系数算术平均值。
当室内有两条或以上典型剖面时，各条典型剖面上的采光系数应分别计算。
取其中最低的一个平均值作为房间的采光系数平均值。
（3）．采光均匀度U c采光系数最低值与平均值之比，即U c=C min/C av国家规范规定，对于侧窗和顶部采光要求为I-IV级的房间，其工作面上的采光均匀度不应低于0.7。
建筑物理实验报告
1、北纬 30 度地区的日照间距是多少？
6
建筑物理、城市物理实验指导书
实验三 测照度、亮度、色温
一、实验目的
1． 了解照度计、色度计及亮度计的使用和量测方法。 2． 了解天然采光中光线在房间中的分布情况（建筑学专业）。 3． 了解各种不同光源的照度、色温特点。 4． 了解道路照明中光线的分布情况（规划专业）。
4． 热流计 以玻璃钢板为载体，其上装有由许多热电偶以串联方式形成热电偶堆。其冷点和热点分别
装在玻璃基板的两个表面。当有热电流经过玻璃钢基板，其两表面产生温差，并使电堆产生电 势 E，此电势和流经玻璃钢基板的热流大小成正比。
测量热流时，热流计贴在待测表面上，只要测出热电势 E，乘上系数 A 便可以算出流经维 护结构表面的热流量。本实验的热流计是配合巡回检测仪使用，直接读数就可以。
该仪器控制按钮功能如下：
图 3-2 色度计外观和功能按钮 ① ⊙ 电源按钮； ② “▲”、“▼”：屏幕内容向下/向上翻页； ③ “H”按钮：锁定当前屏幕的测量内容； ④ “C”按钮：工作菜单中的取消按钮； ⑤ “←”回车按钮：确定当前的操作按钮；
3. L88 型亮度计 用于测量环境亮度。该仪器的亮度测量范围为 0.1~1.999×105cd/m2，测量距离为 1.5m~无
开关，取消锁定，可重新读数 ⑤ 峰值锁定开关：按 PEAK 开关一次，出现“P”符号，即能追踪光脉动信号，并保持峰值。
（注 TSE1330A 型照度计不具备此功能） ⑥ LUX 单位测量开关：按 LUX 键一次，显示屏出现“LUX”符号，照度值以 LUX（=Lx）计 ⑦ Fc 单位测量开关：按 Fc 键一次，照度值以 Fc（尺烛光，美国照度单位，1fc=10.76lx）

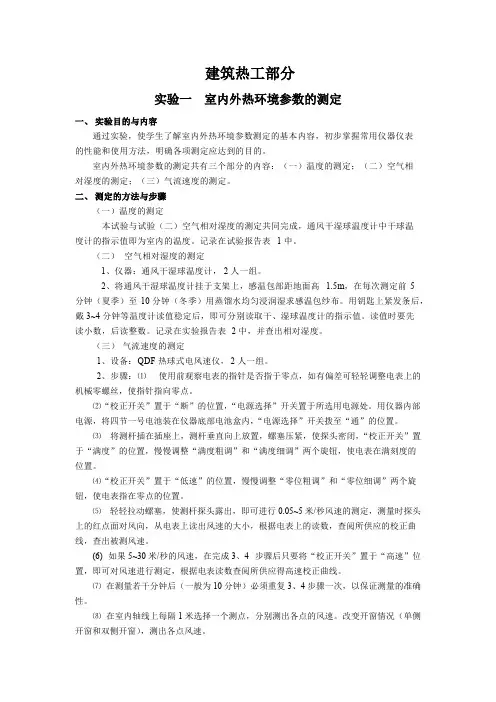

建筑物理实验报告（步骤及测量数据）
建筑热工部分实验一室内外热环境参数的测定一、实验目的与内容通过实验，使学生了解室内外热环境参数测定的基本内容，初步掌握常用仪器仪表的性能和使用方法，明确各项测定应达到的目的。
室内外热环境参数的测定共有三个部分的内容：（一）温度的测定；（二）空气相对湿度的测定；（三）气流速度的测定。
二、测定的方法与步骤（一）温度的测定本试验与试验（二）空气相对湿度的测定共同完成，通风干湿球温度计中干球温度计的指示值即为室内的温度。
记录在试验报告表1中。
（二）空气相对湿度的测定1、仪器：通风干湿球温度计，2人一组。
2、将通风干湿球温度计挂于支架上，感温包部距地面高 1.5m，在每次测定前5分钟（夏季）至10分钟（冬季）用蒸馏水均匀浸润湿求感温包纱布。
用钥匙上紧发条后，戴3~4分钟等温度计读值稳定后，即可分别读取干、湿球温度计的指示值。
读值时要先读小数，后读整数。
记录在实验报告表2中，并查出相对湿度。
（三）气流速度的测定1、设备：QDF热球式电风速仪，2人一组。
2、步骤：⑴使用前观察电表的指针是否指于零点，如有偏差可轻轻调整电表上的机械零螺丝，使指针指向零点。
⑵“校正开关”置于“断”的位置，“电源选择”开关置于所选用电源处。
用仪器内部电源，将四节一号电池装在仪器底部电池盒内，“电源选择”开关拨至“通”的位置。
⑶将测杆插在插座上，测杆垂直向上放置，螺塞压紧，使探头密闭，“校正开关”置于“满度”的位置，慢慢调整“满度粗调”和“满度细调”两个旋钮，使电表在满刻度的位置。
⑷“校正开关”置于“低速”的位置，慢慢调整“零位粗调”和“零位细调”两个旋钮，使电表指在零点的位置。
⑸轻轻拉动螺塞，使测杆探头露出，即可进行0.05~5米/秒风速的测定，测量时探头上的红点面对风向，从电表上读出风速的大小，根据电表上的读数，查阅所供应的校正曲线，查出被测风速。
(6) 如果5~30米/秒的风速，在完成3、4 步骤后只要将“校正开关”置于“高速”位置，即可对风速进行测定，根据电表读数查阅所供应得高速校正曲线。

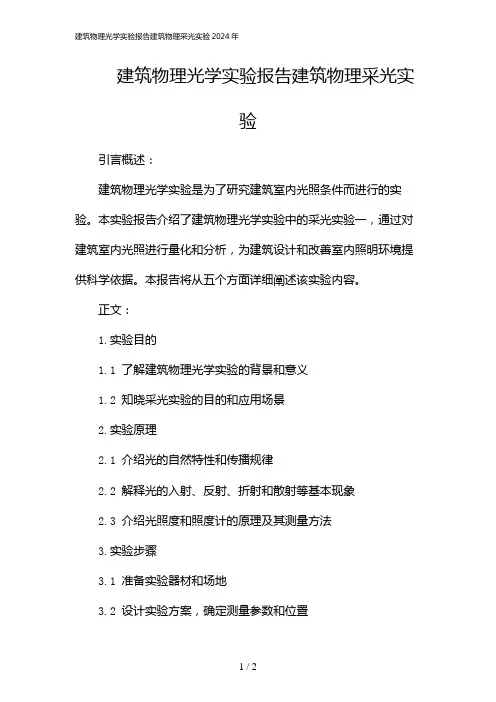

建筑物理光学实验报告建筑物理采光实验2024年
建筑物理光学实验报告建筑物理采光实
验
引言概述：
建筑物理光学实验是为了研究建筑室内光照条件而进行的实验。
本实验报告介绍了建筑物理光学实验中的采光实验一，通过对建筑室内光照进行量化和分析，为建筑设计和改善室内照明环境提供科学依据。
本报告将从五个方面详细阐述该实验内容。
正文：
1.实验目的
1.1 了解建筑物理光学实验的背景和意义
1.2 知晓采光实验的目的和应用场景
2.实验原理
2.1 介绍光的自然特性和传播规律
2.2 解释光的入射、反射、折射和散射等基本现象
2.3 介绍光照度和照度计的原理及其测量方法
3.实验步骤
3.1 准备实验器材和场地
3.2 设计实验方案，确定测量参数和位置
3.3 进行实验测量，记录数据并进行分析
3.4 对实验结果进行可视化展示和评估
3.5 分析实验现象和结果，找出问题和改进方法
4.实验结果与讨论
4.1 展示实验测量数据和图表
4.2 分析实验数据，评估室内光照质量
4.3 探讨测量误差和不确定性
5.实验总结
5.1 总结实验目的和主要内容
5.2 评估实验结果的可行性和准确性
5.3 探讨可能的改进和进一步研究方向
总结：。

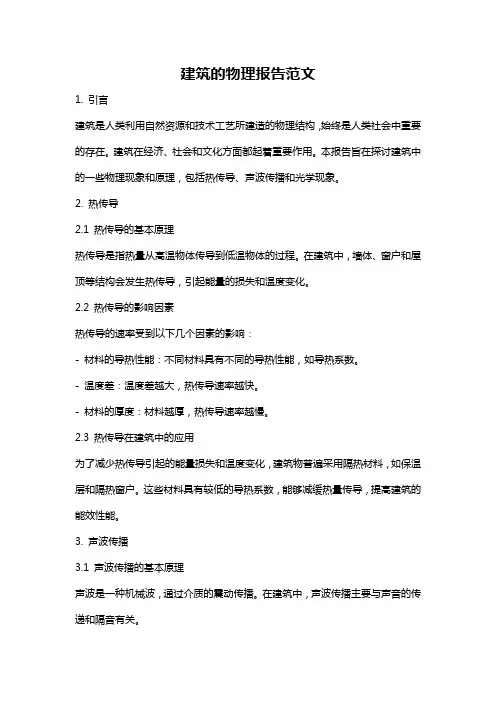

建筑的物理报告范文
建筑的物理报告范文1. 引言建筑是人类利用自然资源和技术工艺所建造的物理结构，始终是人类社会中重要的存在。
建筑在经济、社会和文化方面都起着重要作用。
本报告旨在探讨建筑中的一些物理现象和原理，包括热传导、声波传播和光学现象。
2. 热传导2.1 热传导的基本原理热传导是指热量从高温物体传导到低温物体的过程。
在建筑中，墙体、窗户和屋顶等结构会发生热传导，引起能量的损失和温度变化。
2.2 热传导的影响因素热传导的速率受到以下几个因素的影响：- 材料的导热性能：不同材料具有不同的导热性能，如导热系数。
- 温度差：温度差越大，热传导速率越快。
- 材料的厚度：材料越厚，热传导速率越慢。
2.3 热传导在建筑中的应用为了减少热传导引起的能量损失和温度变化，建筑物普遍采用隔热材料，如保温层和隔热窗户。
这些材料具有较低的导热系数，能够减缓热量传导，提高建筑的能效性能。
3. 声波传播3.1 声波传播的基本原理声波是一种机械波，通过介质的震动传播。
在建筑中，声波传播主要与声音的传递和隔音有关。
3.2 声波传播的影响因素声波传播的速度和强度受以下几个因素的影响：- 声源的振动频率：不同频率的声波传播速度有所区别。
- 声波传播介质的密度和弹性：介质的密度越大，声波的传播速度越慢；介质的弹性越大，声波的强度越大。
- 声波的传播距离：声波传播距离越远，强度越弱。
3.3 声波传播在建筑中的应用为了提供良好的声音环境，建筑中常常采用隔音材料和声学设计。
这些措施能够吸收和减少传入室内的外界噪音，同时改善室内声音的反射和扩散，保证室内的舒适性和隐私。
4. 光学现象4.1 光的传播和折射光是电磁波，是一种能量传播的物理现象。
在建筑中，光的传播和折射与采光和窗户的设计有关。
4.2 光学现象的影响因素影响光的传播和折射的因素有以下几个：- 光的波长：不同波长的光受到不同程度的散射和吸收。
- 介质的折射率：介质的折射率越大，光线发生折射的程度越大。
建筑物理实验报告
建筑物理实验报告建筑物理实验报告摘要：本实验旨在研究建筑物理学中的几个关键参数，包括热传导、声传播和光传播。
通过实验测量和数据分析，我们得出了一些有关建筑物理学的重要结论，并对实验结果进行了讨论。
引言：建筑物理学是研究建筑物中各种物理现象及其相互作用的学科。
在建筑设计和施工过程中，准确理解和掌握建筑物理学的知识对于提高建筑的舒适性、节能性和可持续性至关重要。
本实验旨在通过实际测量和分析，深入了解建筑物理学中的几个重要参数。
材料与方法：本实验使用了一系列仪器和设备，包括热传导测量仪、声传播测量仪和光传播测量仪。
在每个实验中，我们选择了不同的建筑材料和结构，以模拟真实建筑环境。
实验结果与讨论：1. 热传导实验：通过测量不同材料的热传导系数，我们发现不同材料的导热性能存在明显差异。
例如，金属材料的热传导系数较高，而绝缘材料的热传导系数较低。
这些结果对于建筑保温和节能设计具有重要意义。
2. 声传播实验：我们测量了不同材料中声音的传播速度和衰减程度。
实验结果表明，密度较大的材料对声音的传播具有较好的隔音效果，而空气中的声音传播速度较快。
这些结论对于建筑噪音控制和声学设计具有指导意义。
3. 光传播实验：通过测量不同材料对光的透射和反射能力，我们研究了建筑中的光传播特性。
实验结果显示，透明材料对光的透射效果较好，而金属材料对光的反射效果较强。
这些结果对于建筑采光和能源利用具有重要意义。
结论：通过本实验，我们深入了解了建筑物理学中的几个重要参数，并对实验结果进行了分析和讨论。
这些研究成果对于建筑设计和施工具有重要指导意义，有助于提高建筑的舒适性、节能性和可持续性。
在未来的研究中，我们将进一步探索建筑物理学中其他关键参数的测量和分析方法，以推动建筑科学的发展。
建筑物理实验报告
建筑物理实验报告班级：建筑112姓名：刘伟学号：指导教师：周洪涛建筑物理实验室2014年10月15日小组成员：张思俣；郭祉良；李照南；刘伟；王可为；第三篇建筑热工实验一、实验一建筑热工参数测定实验二、实验目的1、了解热工参数测试仪器的工作原理；2、掌握温度、湿度、风速的测试方法，达到独立操作水平；3、利用仪器测量建筑墙体内外表面温度场分布，检验保温设计效果；4、测定建筑室内外地面温度场分布；5、可通过对室外环境的观测，针对住宅小区或校园内地形、地貌、生物生活对气候的影响，进而研究在这个区域内的建筑如何应用有力的气候因素和避免不利的气候影响。
三、实验仪器概述I．WNY —150 数字温度仪●用途：用于对各种气体、液体和固体的温度测量。
●特点：采用先进的半导体材料为感温元件，体积小，灵敏度高，稳定性好。
温度值数字显示，清晰易读，测温范围：-50℃～150℃，分辨力：0.1℃。
●测试方法及注意事项：1.取下电池盖将6F22，9V叠层电池装入电池仓。
2.按ON键接通电源，显示屏应有数字显示。
3.插上传感器，显示屏应显示被测温度的数值。
4.显示屏左上方显示LOBAT时，应更换电池。
5.仪器长期不用时，应将电池取出，以免损坏仪表。
II．EY3-2A型电子微风仪●用途：本产品是集成电子化的精密仪器，适用于工厂企业通风空调，环境污染监测，空气动力学试验，土木建筑，农林气象观测及其它科研等部门的风速测量，用途十分广泛。
●特点：1.测量范围宽，微风速灵敏度高，最小分度值为0.01m/s。
2.高精度，高稳定度，使用时可连续测量，不须频繁校准3.仪器热敏感部件，最高工作温度低于200℃，使用安全可靠，在环境温度为-10℃～40℃内可自动温度补偿。
4.电源电压适用范围宽：4.5V～10V功耗低。
●主要技术参数：1.测量范围：0.05～１ｍ/s 1～30m/s(A型)2.准确度：≤±2﹪F.S。
3.工作环境条件：温度－10℃～＋40℃相对湿度≤85%RH。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物理实验报告[建筑热工、建筑光学和建筑声学实验]XXXXXXXXXXXXXX建筑物理实验报告第一部分建筑热工学实验（一）温度、相对湿度1、实验原理：通过实验了解室外热环境参数测定的基本内容；初步掌握常用仪器的性能和使用方法；明确各项测量的目的；进一步感受和了解室外气象参数对建筑热环境的影响。
2、实验设备：TESTO 175H1温湿度计3、实验方法：`（1）在测定前10min左右，把湿球温度计感应端的纱布用洁净水润湿。
（2）若为手动通风干湿球温度计，用钥匙上紧上部的发条，并把它悬挂于测点。
待3～4min，当温度计数值稳定后，即可分别读取干、湿球温度计的指示值。
读数时，视平线应与温度计水银面平齐。
先读小数，后读整数。
（3）根据干湿球温度计的读数，获得测点空气温度。
（4）根据干、湿球温度计读数值查表，即可得到被测点空气的相对湿度。
4、实验结论和分析室内温湿度仪器：TESTO 175H1位置湿度（%）温度（℃）暖气上方A 24.5 17.5桌面上方B 25.6 17.0南边靠墙柜子C 25.5 16.8室内门口处D 25.1 16.55.对测量结果进行思考和分析根据测量的数据可以看出，室内各处的温度及湿度较为平均。
暖气上方的区域温度较高而导致相对湿度较低。
桌子由于靠近暖气，所以温度较高。
柜子由于距离暖气较远，温度相对较低，较为接近室内的平均气温。
门口处由于通风较好，温度较低，湿度相对较高。
（二）室内风向、风速1、实验原理：QDF型热球式电风速计的头部有一直径约0.8mm的玻璃球，球内绕有镍镉丝线圈和两个串联的热电偶。
热电偶的两端连接在支柱上并直接暴露于气流中。
当一定大小的电流通过镍镉丝线圈时，玻璃球的温度升高，其升高的程度和气流速度有关。
当流速大时，玻璃球温度升高的程度小；反之，则升高的程度大。
温度升高的程度反映在热电偶产生的热电势，经校正后用气流速度在电表上表示出来，就可用它直接来测量气流速度。
2、实验设备：TESTO 4253、实验方法：（1）把仪器杆放直，测点朝上，滑套向下压紧，保证测头在零风速下校准仪器。
（2）把校正开关置于“满度”位置，慢慢调整“满度调节”旋钮，使电表指针在满刻度的位置。
再把校正开关置于“零位”的位置，用“粗调”、“细调”两个旋钮，使电表指针在零点的位置。
（3）轻轻拉动滑套，使侧头露出相当长度，让侧头上的红点对准迎风面，待指针较稳定时，即可从电表上读出风速的大小。
若指针摇摆不定，可读取中间示值。
（4）风向可采用放烟或悬挂丝的方法测定。
4、实验结论和分析室内风速测量仪器：TESTO 425位置 A B C D E 风速0.04m/s 0.07m/s 0.08 m/s 0.62 m/s 0.01m/s室内风向：北风5.对测量结果进行思考和分析根据测量结果，室内总体的风速非常的小。
在打开的窗户旁边才有了一定的风速，但也不是很高。
根据室内的门窗布置情况，室内风向是朝北的。
（三）室内表面温度、气体成分的测量1、实验原理：红外表面温度测试仪可以在不接触被测表面的情况下测量该表面的温度。
室内空气质量测试仪可以测量室内空气中二氧化碳和一氧化碳的浓度。
2、实验设备：Testo 845红外测温仪和Testo 535二氧化碳测试仪3、实验方法：（1）利用激光瞄准的作用，测量室内各个表面的表面温度并作记录。
（2）把室内空气质量测试仪的探头放入室内气流中，测量相应的一氧化碳和二氧化碳的浓度，并作记录。
4、实验结论和分析室内表面温度（℃）室内各节点表面温度位置 A B C D E F G H I温度15.0℃14.0℃16.0℃15.3℃28.1℃26.0℃18.5℃30.0℃16.5℃室内不同方位表面温度东北角A 西北角B 中心处C 东南角D 西南角E 屋顶17.8℃16.2℃16.2℃15.6℃15.5℃地面14.5℃16.0℃16.5℃16.5℃17.8℃门及门间墙的表面温度门边门间墙有门内墙内表面16.8℃16.6℃室内二氧化碳浓度：741ppm实验结论：根据测量结果，我们发现在暖气周围的温度非常高，由地面至暖气再至屋顶的温度出现上升再下降的过程。
一个是热对流的因素，还有就是灯管发光的放热效果，引起屋顶温度总体高于地面。
屋顶总体温度趋势由东北向西南逐渐降低，地面则是由东北向西南逐渐增高。
室内由于人多且门都关闭，只有窗户能通风，总体较为封闭，导致二氧化碳浓度比较高。
（四）室外热环境参数测定1、实验目的：通过实验使学生了解室外热环境参数测定的基本内容；初步掌握常用仪器的性能和使用方法；明确各项测量的目的；进一步感受和了解室外气象参数对建筑热环境的影响。
2、实验设备：精密温度计，湿度计，红外测温仪，风速计，空气质量测试仪3、实验方法：（1）室外空气温度测量测量前应精心策划和制订测量方案，例如要测量建筑物周围不同朝向、不同位置和不同下垫面的温度场，布置的测点就要有针对性和代表性。
测量室外空气温度时，温包应距地面1.5m高；测量地面、屋面或墙体表面附近温度时，距离上述表面50mm；测量时要避免太阳的直接辐射。
其他测温注意事项与室内测量相同。
记录、汇总各测量数据，绘出温度分布图，并进行简要的分析。
（2）空气相对湿度测量恰当布置测点，湿度计的传感器应距地面1.5m高，显示数据稳定后读数，记录并处理数据，绘制相对湿度分布图，写出分析结论。
（3）风速测定布置测点原则与测温相同，测量风速可以与测量温度同时进行，显示数据稳定后读数，记录并处理数据，绘制风速分布图，写出分析结论。
（4）表面温度测量在校园中寻找不同的地面（喷泉、草坪、干土、混凝土）比较它们的表面温度的差异。
（5）空气成分测量在校园中寻找不同的场地（喷泉、草坪、干土、混凝土）比较它们处空气中的一氧化碳和二氧化碳的浓度的差异。
4、实验结论和分析错误!链接无效。
5.对测量结果进行思考和分析根据测量结果，我们发现学校内靠近教学楼的部分温度比较高，靠近水和草地的地方较低。
教学楼周围湿度较低，花园及水池旁边较高。
水泥地面的表面温度较低，沥青铺地稍高，而草地则为最高。
校园内整体风速差异不大。
二氧化碳浓度方面，实验楼、图书馆、和路边浓度比较高，草地上由于嬉戏的人数众多，浓度也比较高。
第二部分建筑光学实验指导书（一）检验侧窗采光房间的实际采光效果一、实验目的：学会用照度计检测侧窗采光的实际照度值，计算照度均匀度和侧窗采光系数。
二、主要仪器和设备：ZDS-10照度计2台（TES 1330A Digital Lux Meter），光接收器2只。
5~7.5m钢卷尺一把。
三、原理简述及实验步骤：1、采光系数C：它是室内给定水平面上某一点的由全阴天天空漫射光所产生的照度（En）和同一时间同一地点，在室外无遮挡水平面上由全阴天天空漫射光所产生的照度（Ew）的比值，即C=EnEw×100%2、采光照度均匀度=室内照度平均值最低值在假定工作面上的照度或=室内采光系数平均值室内采光系数最低值3、测试场所和布点选一侧窗采光房间，在窗、窗间墙中间，垂直于窗面布置二条测量线，离地高度与工作面相同，间隔1-2m布置一测点，距两端墙面距离为0.5m（如图1）。
4、测量方法：（1）天气条件：最好选择阴天。
如无阴天，选朝北房间进行测量。
时间最好在9时至16时，因为这时窗外照度变化较小。
（2）室外照度：应选择周围无遮挡的空地或在建筑物屋顶上进行测量。
光接收器与周围建筑物或其它遮挡物的距离应大于遮挡物高度的6倍以上。
读数时间应与室内照度读数时间一致。
（可以用手机联络两台照度计分别在室内或室外同时读取数值）。
（3）室内照度：光接收器放在与实际工作面等高，或距地面0.8m 高的桌面或支架水平面上。
测量时应熄灭人工照明灯。
测量者应避开光的入射方向，以防止对光接收器的遮挡。
为了提高测量精度，每一测点可反复进行2~3次读数，然后取读数的均值。
根据测得数据即可整理绘制成典型剖面的采光系数曲线图，并粗略绘制出教室平面采光系数的等值线。
（画出采光系数图）。
四、数据记录及计算1、室外阴影处照度（单位lux）：2、测量点数据：3、室内照度值记录表（单位lux ） A 列：1 2 3 4 数据1 459.2 181.9 101.3 49.8 数据2 455.3 184.5 102.5 57.4 数据3 457.7 192.7 111.2 51.6 平均值 457.4186.4105.052.9B 列：1 2 3 4 数据1 113.2 183.6 133.7 97.2 数据2 122.5 185.2 135.1 85.2 数据3 107.3 185.7 136.3 86.8 平均值 114.3184.8135.089.7C 列：测 点 数值场地AB NC测 点 数值场地1 2 3 4 数据1 682.5 245.9 148.6 85.7 数据2 685.4 255.3 134.3 81.7 数据3 661.6 235.7 141.4 83.4 平均值676.5245.6141.483.6综上：室内平均照度为206.1lx2、室内照度均匀度=52.9/206.1=0.263、采光系数曲线图A 剖面测 点 数值场地B 剖面676.5245.6141.483.62004006008001234C 剖面五、对测量结果进行思考和分析根据测量数据可以得出，在侧窗中轴线上，靠近侧窗处照度为自然采光时室内照度最大值点，其中，西侧北窗照度较东侧略大，可能是室外建筑物遮挡造成的；侧窗中轴线上照度随距窗的距离衰减，速度先快后慢，逐渐平缓，其中最远处接近房间墙角，为房间照度最低处；在窗间墙轴线上，照度随着据外墙的距离先上升后下降，这是由于靠近外墙处为窗间墙，自然光无法直射，接受的主要是来自墙面的漫射光，而随着距离增加，由于测量点能够接收到来自两个侧窗的自然光，照度反而略高于侧窗轴线等距离处。
经查得西安属于IV光气候区，建筑采光设计标准 GBT50033-2001对于III类光气候区的视觉作业场所工作面上的采光系数标准值规定如下：为器材室兼用于教学，作业精确度一般。
该房间为侧窗采光，采光系数最低值为52.9/7476.7=7.0%，天光临界照度为52.9lx ，皆符合要求。
（二）透光系数测量一、实验目的：通过对外窗透光系数的测量，认识各种不同种类和不同厚度玻璃的透光性能，了解外窗透光系数对室内采光质量的影响。
二、主要仪器和设备：ZDS-10照度计两台，光接收器两个。
照度计的使用参见说明书，并对两台照度计进行校准。
三、原理简述及实验步骤：1、根据材料透射系数的定义：透射系数τ是投射到某一表面的光通量ΦW 与透过该表面光通量ΦN 的比值。
即：100%NWτΦ=⨯Φ实际测量中，我们分别以入射照度Ew 代替入射光通量ΦW ，以透射照度EN 代替透射光通量ΦN ，以透射照度与入射照度的比值计算出该表面的透射系数：100%NWE E τ=⨯式中：Ew ——透光材料外表面的照度lux ； EN ——透光材料内表面的照度lux 。
