变压器安装记录
变压器安装检查记录
变压器安装检查记录一、前期准备工作1.安装环境：变压器安装位置是否在通风、干燥的区域；周围是否有易燃易爆物。
2.地基处理：变压器所在位置的地基是否均匀、稳固，没有沉陷、松动等问题。
3.周边环境检查：检查变压器安装位置周边是否有杂物、碎石、杂草等影响安装和运行的障碍物。
4.杆塔或房屋结构检查：若变压器安装在杆塔或房屋上，需检查相关结构的牢固度、垂直度和平整度。
5.现场准备工作：准备好安装工具、吊装设备，确保工作人员具备足够的安全防护措施。
二、变压器安装检查1.变压器基础检查：a.检查变压器基础的准确度与平整度，是否满足设计要求。
b.检查基础表面是否平整、无沟槽、裂缝等缺陷。
2.变压器本体检查：a.检查变压器本体是否完好，表面是否有锈蚀、损伤等情况。
b.检查与变压器本体连接的管道、油管是否紧固、无渗漏。
3.变压器油检查：a.检查变压器油位是否在正常范围内。
b.检查油箱是否有渗漏、变形等情况。
c.检查油温计、油位计等仪表功能是否正常。
4.变压器绝缘检查：a.检查变压器绝缘子是否完好，无裂纹、破损。
b.检查变压器绝缘层是否有泄漏情况，检查绝缘层颜色是否正常。
5.变压器接线检查：a.检查变压器接线是否正确，端子是否松动。
b.检查接线盘上的标识是否清晰可读，无错位、模糊等情况。
6.变压器附件检查：a.检查变压器配套设备和附件是否齐全，如保护装置、冷却装置等。
7.变压器地线检查：a.检查变压器是否有良好的接地，地线是否连接可靠。
8.过程记录：a.记录变压器安装过程中的重要节点，如吊装、接线等。
b.拍摄照片，记录现场情况。
三、变压器安装后检查1.电气测试：a.使用万用表测量变压器的绝缘电阻、接地电阻等数据，检查是否符合规范要求。
b.进行对变压器的耐压试验。
2.运行试验：a.启动变压器，检查起动是否平稳，运行是否正常。
b.观察变压器运行过程中是否有异常声音、振动等。
3.保护系统检查：a.检查变压器的保护系统是否正常工作，如过流、短路保护等。
电力变压器安装交底记录
电力变压器安装交底记录一、项目概况电力变压器安装工程是本项目中的重要环节。
根据设计方案和技术要求，本次安装工作将由施工单位负责。
二、工作内容1.安装变压器本体和配电柜。
2.连接变压器进出线和配电柜电缆。
3.完成变压器及其气体绝缘密闭试验。
4.进行变压器的二次接线相序试验。
三、技术要求1.变压器安装前必须进行施工准备，包括预备材料、确定机械安装位置、准备电缆等。
2.变压器安装必须按照变压器的结构要求进行安装，并满足设计图纸中的安装要求。
3.进出口线路和配电线路的连接应正确牢固，并排列有序，接线牢固、导通良好。
4.变压器进出线应正确相符，应接地线与主接地线电阻应符合要求。
5.变压器应进行气体绝缘试验，密闭试验应符合气体绝缘密闭试验规程要求。
6.变压器二次接线相序应确保正确无误，并符合设计要求。
四、安装流程1.现场施工前，需要根据图纸在主体构架上对机械安装位置进行标识，并对配电线路进行布线和连接。
2.施工前检查进出线表号是否与设计要求一致，接地线与主接地线是否符合电阻要求。
3.进行变压器固定及配电柜安装，并检查连接口是否紧固牢靠，各部件是否牢固。
4.进行变压器气体绝缘试验，气体密闭试验后开启气体加压设备通气，空气的压力、湿度和气体气压达到试验要求后，进行一定时间的气体充分混合和镀铝操作，最后再次进行气体稳定试验。
5.进行变压器的二次接线相序连接，检查接线是否牢固、正负极性是否正确，以及电气接地等情况。
五、质量控制1.施工单位应严格按照设计要求和施工规范进行施工，确保施工质量达到设计要求。
2.全程进行质量监督和抽检，对不合格项及时进行整改和追踪处理。
3.施工单位应对已经完成的工程进行验收，并提供验收报告和相关技术资料。
六、安全保障1.施工期间，工作人员必须严格遵守安全生产管理规定，加强安全专项管理和指导，操作人员必须持有相应证书并参加安全培训，确保施工过程中安全生产得到充分保障。
2.施工现场严格执行施工安全手册，加强现场安全管理，保证施工安全。
变压器安装记录范文
变压器安装记录范文一、安装前的准备工作1.根据工程规划确定变压器的型号和数量，并按照相关标准选定变压器的安装位置。
2.提前准备好所需的工具和材料，包括起重设备、变压器支架、接地装置、绝缘子以及电缆等。
3.做好安全防护工作，将工作区域进行围挡，并确保操作人员使用防护装备。
二、变压器现场安装1.使用起重设备将变压器吊装至安装位置。
在进行吊装时，需要严格按照变压器的吊装要求进行操作，保证安全可靠。
2.将变压器放置到预先安装好的支架上，确保支架稳固并与地面保持良好的接触。
同时，要将变压器的底座调整到水平状态，以便后续进行固定。
三、变压器电气连接1.进行变压器的一次侧和二次侧的电缆引入。
在引入电缆时，应严格按照设计要求进行布置，并且注意电缆的型号、截面和长度等参数要符合设计规范要求。
2.连接一次侧绕组和二次侧绕组，使用绝缘子将连接点进行绝缘处理并加固，确保电气连接的可靠性和安全性。
3.进行变压器的接地操作。
对于变压器，接地是非常重要的，需要将变压器的接地装置与地网或者室外接地体进行连接，以确保整个变压器系统的安全运行。
四、安全检查和调试1.完成变压器的安装后，需要进行安全检查，确保各个部件安装牢固、接线正确、接地良好，并且没有任何安全隐患。
2.对于变压器的冷态和热态参数进行检查和调试，确保其满足设计和运行要求。
3.进行负载试验，测试变压器在设计负载下的运行情况，并检查变压器是否存在过载、高温等问题。
五、安装记录和验收1.在安装过程中，记录各个关键节点的操作情况和重要参数，包括吊装、安装、接线、接地等环节。
2.根据安装记录和调试结果，填写相应的安装报告，记录变压器的安装情况、试验结果以及存在的问题和解决方案。
3.进行变压器的验收工作，包括对安装质量、电气性能、运行状态等方面进行检查，以确保变压器的安全可靠运行。
通过以上的变压器安装记录，可以清晰记录变压器的安装过程和相关细节，并确保安装质量和安全性。
同时，在安装过程中进行必要的检查和调试工作，能够及时发现和解决问题，为变压器的正常运行打下坚实的基础。
电力变压器安装施工记录(适用于油变、干变)
牢固可靠
符合接地 装置有关规定
分别接地联通
总评
施工班组：
施工负责人：
安装人员：
12
安装
连通管轴 线升高坡度 继电器箭头 标志的方向
主要
13
连通管法兰密封
14
连通管插 入箱盖深度
15
校验实验
16
插孔介质
17 温度计安装
插孔密封
18
毛细管弯曲半径
19
毛细管外观
20
油枕连接处密封
21 吸湿器安装
22
硅胶颜色 油封油位
主要 主要
23
呼吸通道检查
24
接地线连接 主要
25
接地
接地引线 安装
电力变压器安装施工记录 （适用于油变、干变）
工程名称:
序号
工序
检验指标 性质
1
铭牌及接 线图标志
2
箱体及附件 油漆完好
3
外观检查
外 4观
5检 查
6
出线 瓷套
附件清点 油箱排管 及附件外观 瓷质外观
结合面密封
7
箱体密封 焊缝严密性
8
检查
结合面严密度
9
密封及整定实验
10
继电器本 体水平偏差
11
气体继电器
26
本体及中性点接 地方式
单位
质量标准 合格 优良
清晰
无脱皮反锈 齐全
无损伤
光滑无掉瓷裂纹 无渗漏 无渗漏 无渗漏 符合要求
0
编号： 检验指标实测结果 等级评定
%
1.5 ～ 4
向油枕侧
无渗漏
管口与箱 盖内表面平
符合要求
同箱内绝缘油
E-001 变压器安装记录
套管油位正常、无渗漏油、无堵塞及虚假油面
The Thimble Oil Level Indication Is Normal, No Oil Leakage，No False Oil Level Indication And No Build-up.
10
套管与其内部引出线连接紧密、接触良好
Thimble And Its Interior Leads Are Connected Firmly, With Good Conta所有附件无锈蚀或机械损伤
Transformer Oil Tank And Every Accessory: No Rust Or Mechanical Damage
2
钟罩法兰连接螺栓齐全，密闭良好无渗漏油
Bell Jar Flange Connection Bolts Complete, Good Tightness and No Leakage of Oil
19
所有阀门开闭位置指示正确Open-Close Positions Of All Valves Indicate Correctly.
20
放气塞位置在升高座最高Gas Relief Plug Position Is The Highest On The Rising Seat.
21
有载切换装置工作顺序符合产品出厂记录
房间号Room No
质保等级QA Class
施工标准
Construction Standard
核安全等级
Nuclear Safety Class
图纸号Drawing No.
材质Material
(四)变压器本体及附件的安装Transformer Body And Accessories Installation
变压器安装记录

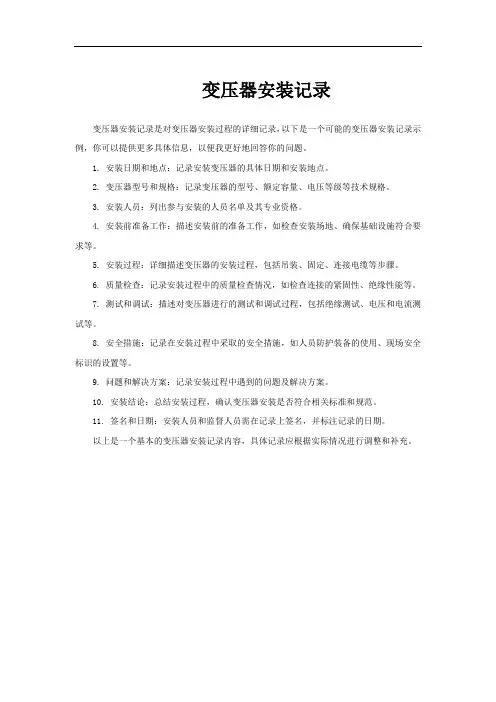

变压器安装记录
变压器安装记录是对变压器安装过程的详细记录，以下是一个可能的变压器安装记录示例，你可以提供更多具体信息，以便我更好地回答你的问题。
1. 安装日期和地点：记录安装变压器的具体日期和安装地点。
2. 变压器型号和规格：记录变压器的型号、额定容量、电压等级等技术规格。
3. 安装人员：列出参与安装的人员名单及其专业资格。
4. 安装前准备工作：描述安装前的准备工作，如检查安装场地、确保基础设施符合要求等。
5. 安装过程：详细描述变压器的安装过程，包括吊装、固定、连接电缆等步骤。
6. 质量检查：记录安装过程中的质量检查情况，如检查连接的紧固性、绝缘性能等。
7. 测试和调试：描述对变压器进行的测试和调试过程，包括绝缘测试、电压和电流测试等。
8. 安全措施：记录在安装过程中采取的安全措施，如人员防护装备的使用、现场安全标识的设置等。
9. 问题和解决方案：记录安装过程中遇到的问题及解决方案。
10. 安装结论：总结安装过程，确认变压器安装是否符合相关标准和规范。
11. 签名和日期：安装人员和监督人员需在记录上签名，并标注记录的日期。
以上是一个基本的变压器安装记录内容，具体记录应根据实际情况进行调整和补充。
变压器安装施工记录
施工安装记录
记录编号：AEPC-DQ-1-1 文□ 图 □ 表□ 共 1 页第 1 页
项目名称
主变压器安装
记录名称
主变压器附件安装
变压器性能参数
型 号
SSZ10-40000/110
额定容量
40000kVA
接线组别
YNynod11
额定电流
生产厂家
西安西变中特电气有限公司
额定电压
3、主变压器所有附件安装结束后，用透明硬塑料管连接注油管路，并用热油冲洗管路，保证内部清洁。
4、检查变压器密封良好后，于2011年01月15日16时20分通过变压器油枕对变压器注补充油，，注油速度平均为80L/min，注油直到油面达到相应温度的储油柜正常油面为止，到 18时40分补充油完毕，注油历时2小时20分。
5、于01月15日19时00分开始进行热油循环，01月16日19时00分计循环完毕，历时24h。
6、于01月16日19时10分至01月18日07时10分，变压器静置36 h，期间共进行5次放气。
二、整体密封实验:
采取静压法实验施加 MPa的压力，持续24h，无渗漏。
监理
施工负责人
记录人
记录日期
四、零部件的清理：
所有零部件，在安装前都应认真检查清洗，确保清洁：
1、变压器接触的金属表面或瓷绝缘表面都用白布擦拭，直到清洁。
2、铜导管、储油柜的进出口油管和排气管都用白布来回拉擦拭确认其干净。
五、法兰密封:
1、密封面或密封槽，安装前都清除锈迹及其它污物，然后将密封面擦洗干净，直到清洁。
2、用合格的密封垫圈，凡存在变形、失效的密封垫圈，一律不能使用。
(110±8*/±2*%)/ kV
站电09 变压器安装检查记录(项目业主)
分部工程名称电气装置安装工程
位号
2#
铭
牌
型号
SZl1-50000/66
额定容量
kV・A
制造厂
山东鲁能泰山
额定电压
66kV
冷却方式
ONAN
出厂日期
2021.8
额定电流
/A
总重量
kg
出厂编号
EΓD-210-0230
检查内容
检查结果
I
本体安装中心线、标高符合设计要求，顶盖沿气体继电器气流方向有1%~1.5%的升高坡度
符合要求
12
风扇电动机及叶片牢固，转动灵活，方向正确，无震动和过热现象
/
13
电气线路排列整齐、防油，接线盒密封良好
符合要求
14
绝缘油合格，注油至正确油位
符合要求
15
接地线规格符合设计要求，连接可靠，变压器低压中性点与接地干线直接连接
符合要求
16
分接开关位置已置于/
位
符合要求
17
整体密封检查无漏油及渗油现象
5
储油柜安装符合要求，油位表指示真实油位，无假油位现象
符合要求
6
瓷套管表面无裂缝及伤痕，清擦干净
符合要求
7
充油套管安装正确，密封良好，油位指示正确
符合要求
8
压力释放装置安装及接线正确
符合要求
9
安全气道及防爆膜片安装正确
符合要求
10
吸湿器管路畅通，吸湿剂干燥、油封正确
符合要求
11
气体继电器、温度计试验合格，安装及接线正确
/
12
风扇电动机及叶片牢固，转动灵活，方向正确，无震动和过热现象
