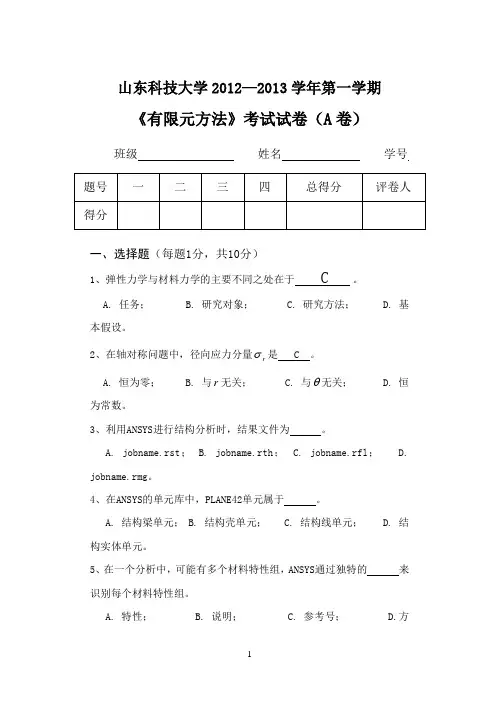

有限元方法及CAE软件应用考试题型

共5页第1 页

共5页第2页

共5页第5页

有限元分析理论基础

有限元分析概念有限元法：把求解区域看作由许多小的在节点处相互连接的单元（子域）所构成，其模型给出基本方程的分片（子域）近似解，由于单元（子域）可以被分割成各种形状和大小不同的尺寸，所以它能很好地适应复杂的几何形状、复杂的材料特性和复杂的边界条件有限元模型：它是真实系统理想化的数学抽象。由一些简单形状的单元组成，单元之间通过节点连接，并承受一定载荷。有限元分析：是利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。并利用简单而又相互作用的元素，即单元，就可以用有限数量的未知量去逼近无限未知量的真实系统。线弹性有限元是以理想弹性体为研究对象的，所考虑的变形建立在小变形假设的基础上。在这类问题中，材料的应力与应变呈线性关系，满足广义胡克定律；应力与应变也是线性关系，线弹性问题可归结为求解线性方程问题，所以只需要较少的计算时间。如果采用高效的代数方程组求解方法，也有助于降低有限元分析的时间。线弹性有限元一般包括线弹性静力学分析与线弹性动力学分析两方面。非线性问题与线弹性问题的区别： 1）非线性问题的方程是非线性的，一般需要迭代求解； 2）非线性问题不能采用叠加原理； 3）非线性问题不总有一致解，有时甚至没有解。有限元求解非线性问题可分为以下三类：

1）材料非线性问题材料的应力和应变是非线性的，但应力与应变却很微小，此时应变与位移呈线性关系，这类问题属于材料的非线性问题。由于从理论上还不能提供能普遍接受的本构关系，所以，一般材料的应力与应变之间的非线性关系要基于试验数据，有时非线性材料特性可用数学模型进行模拟，尽管这些模型总有他们的局限性。在工程实际中较为重要的材料非线性问题有：非线性弹性（包括分段线弹性）、弹塑性、粘塑性及蠕变等。 2）几何非线性问题几何非线性问题是由于位移之间存在非线性关系引起的。当物体的位移较大时，应变与位移的关系是非线性关系。研究这类问题一般都是假定材料的应力和应变呈线性关系。它包括大位移大应变及大位移小应变问题。如结构的弹性屈曲问题属于大位移小应变问题，橡胶部件形成过程为大应变问题。 3）非线性边界问题在加工、密封、撞击等问题中，接触和摩擦的作用不可忽视，接触边界属于高度非线性边界。平时遇到的一些接触问题，如齿轮传动、冲压成型、轧制成型、橡胶减振器、紧配合装配等，当一个结构与另一个结构或外部边界相接触时通常要考虑非线性边界条件。实际的非线性可能同时出现上述两种或三种非线性问题。

有限单元法与有限元分析

有限单元法与有限元分析 1.有限单元法在数学中，有限元法（FEM，Finite Element Method）是一种为求解偏微分方程边值问题近似解的数值技术。求解时对整个问题区域进行分解，每个子区域都成为简单的部分，这种简单部分就称作有限元。它通过变分方法，使得误差函数达到最小值并产生稳定解。类比于连接多段微小直线逼近圆的思想，有限元法包含了一切可能的方法，这些方法将许多被称为有限元的小区域上的简单方程联系起来，并用其去估计更大区域上的复杂方程。它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。随着电子计算机的发展，有限单元法是迅速发展成一种现代计算方法。它是50年代首先在连续体力学领域--飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快广泛的应用于求解热传导、电磁场、流体力学等连续性问题。 1.1.有限元法分析本质有限元法分析计算的本质是将物体离散化。即将某个工程结构离散为由各种单元组成的计算模型，这一步称作单元剖分。离散后单元与单元之间利用单元的节点相互连接起来；单元节点的设置、性质、数目等应视问题的性质，描述变形形态的需要和计算精度而定（一般情况单元划分越细则描述变形情况越精确，即越接近实际变形，但计算量越大）。所以有限元中分析的结构已不是原有的物体或结构物，而是同新材料的由众多单元以一定方式连接成的离散物体。这样，用有限元分析计算所获得的结果只是近似的。如果划分单元数目非常多而又合理，则所获得的结果就与实际情况相符合。 1.2.特性分析 1）选择位移模式：在有限单元法中，选择节点位移作为基本未知量时称为位移法；选择节点力作为基本未知量时称为力法；取一部分节点力和一部分节点位移作为基本未知量时称为混合法。位移法易于实现计算自动化，所以，在有限单元法中位移法应用范围最广。当采用位移法时，物体或结构物离散化之后，就可把单元总的一些物理量如

有限元法基本原理与应用

有限元法基本原理与应用班级机械2081 姓名方志平指导老师钟相强摘要：有限元法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。采用不同的权函数和插值函数形式，便构成不同的有限元方法。关键词：有限元法；变分原理；加权余量法；函数。 Abstract：Finite element method is based on the variational principle and the weighted residual method, the basic idea is to solve the computational domain is divided into a finite number of non-overlapping units, each unit, select some appropriate function for solving the interpolation node points as , the differential variables rewritten or its derivative by the variable value of the selected node interpolation functions consisting of linear expressions, by means of variational principle or weighted residual method, the discrete differential equations to solve. Different forms of weight functions and interpolation functions, it constitutes a different finite element method. Keywords：Finite element method; variational principle; weighted residual method; function。引言有限元方法最早应用于结构力学，后来随着计算机的发展慢慢用于流体力学的数值模拟。在有限元方法中，把计算域离散剖分为有限个互不重叠且相互连接的单元，在每个单元内选择基函数，用单元基函数的线形组合来逼近单元中的真解，整个计算域上总体的基函数可以看为由每个单元基函数组成的，则整个计算域内的解可以看作是由所有单元上的近似解构成。在河道数值模拟中，常见的有限元计算方法是由变分法和加权余量法发展而来的里兹法和伽辽金法、最小二乘法等。根据所采用的权函数和插值函数的不同，有限元方法也分为多种计算格式。从权函数的选择来说，有配置法、矩量法、最小二乘法和伽辽金法，从计算单元网格的形状来划分，有三角形网格、四边形网格和多边形网格，从插值函数的精度来划分，又分为线性插值函数和高次插值函数等。不同的组合同样构成不同的有限元计算格式。对于权函数，伽辽金(Galerkin)法是将权函数取为逼近函数中的基函数；最小二乘法是令权函数等于余量本身，而内积的极小值则为对代求系数的平方误差最小；在配置法中，先在计

有限元法基础重点归纳(精)

1、有限元这种数值计算方法起源于20世纪50年代中期航空工程中飞机结构的矩阵分析。 2、有限单元法的基本思想:在力学模型上将一个原来连续的物体离散成为有限个具有一定大小的单元,这些单元仅在有限个节点上相连接,并在节点上引进等效力以代替实际作用于单元上的外力。 3、节点:网格间相互连接的点。 4、边界:网格与网格的交界线。 5、有限元的优点:①理论基础简明,物理概念清晰,且可在不同的水平上建立起对该法的理解②具有灵活性和适用性,应用范围极为广泛③该法在具体推导运算中,广泛采用了矩阵方法。 6、有限单元法分类(从选择基本未知量的角度:位移法(以节点位移为基本未知量,通用性广、力法(以节点力、混合法(一部分以节点位移,另一部分以节点力 7、有限元法分析计算的基本步骤:①结构的离散化②单元分析(选择位移模式,建立单元刚度方程,计算等效节点力③整体分析④求解方程,得出节点位移⑤由节点位移计算单元的应变与应力。 8、单元划分:将某个机械结构划分为由各种单元组成的计算模型。 9、有限元法基本近似性------几何近似。

10、弹性力学的任务:分析弹性体在受外力作用并处于平衡状态下产生的应力、应变和位移状态及其相互关系等。 11、弹性力学假设所研究的物体是连续的、完全弹性的、均匀的、各向同性的、微小变形的和无初应力的 12、外力:体力(分布在物体体积内的力---重力、惯性力、电磁力面力(分布在物体表面上的力---流体压力、接触力、风力 13、应力:物体受外力作用,或由于温度有所改变,其内部发生的内力。σ={ σx σy σz τx τy τz } = [σx σy σz τx τy τz ]T 14、应变:物体受到外力作用时,其形状发生改变时的形变。---长度和角度。 ε={ εx εy εz γx γy γz } = [εx εy εz γx γy γz ]T 15、位移:弹性体在载荷作用下,不仅会发生形变,还将产生位移,即弹性体位置的移动。 δ={u v w }=[u v w ]T 16:、变形协调条件:设想在变形前,把弹性体分为许多微小立方单元体。变形后,每个单元体都产生任意变形而变成一些六面体。可能发生这样的情况,这些六面体

有限元法理论及应用参考答案

有限元法理论及应用大作业 1、试简要阐述有限元理论分析的基本步骤主要有哪些？答：有限元分析的主要步骤主要有：（1）结构的离散化，即单元的划分；（2）单元分析，包括选择位移模式、根据几何方程建立应变与位移的关系、根据虚功原理建立节点力与节点位移的关系，最后得到单元刚度方程；（3）等效节点载荷计算；（4）整体分析，建立整体刚度方程；（5）引入约束，求解整体平衡方程。 2、有限元网格划分的基本原则是什么？指出图示网格划分中不合理的地方。题2图答：一般选用三角形或四边形单元，在满足一定精度情况，尽可能少一些单元。有限元划分网格的基本原则: 1.拓扑正确性原则。即单元间是靠单元顶点、或单元边、或单元面连接 2.几何保持原则。即网络划分后，单元的集合为原结构近似 3.特性一致原则。即材料相同，厚度相同 4.单元形状优良原则。单元边、角相差尽可能小 5.密度可控原则。即在保证一定精度的前提下，网格尽可能的稀疏一些。（a）(b)中节点没有有效的连接，且（b）中单元边差相差很大。（c）中没有考虑对称性，单元边差很大。 3、分别指出图示平面结构划分为什么单元？有多少个节点？多少个自由度？

题3图答：（a ）划分为杆单元， 8个节点，12个自由度。（b ）划分为平面梁单元，8个节点，15个自由度。（c ）平面四节点四边形单元，8个节点，13个自由度。（d ）平面三角形单元，29个节点，38个自由度。 4、什么是等参数单元？。答：如果坐标变换和位移插值采用相同的节点，并且单元的形状变换函数与位移插值的形函数一样，则称这种变换为等参变换，这样的单元称为等参单元。 5、在平面三节点三角形单元中，能否选取如下的位移模式，为什么？ (1). ?????++=++=2 65432 21),(),(y x y x v y x y x u αααααα (2). ?????++=++=2 65242 3221),(),(y xy x y x v y xy x y x u αααααα 答：（1）不能，因为位移函数要满足几何各向同性，即单元的位移分布不应与人为选取的坐标方位有关，即位移函数中的坐标x,y 应该是能够互换的。所以位移多项式应按巴斯卡三角形来选择。（2）不能，位移函数应该包括常数项和一次项。

有限元法的理论基础

有限元法的理论基础有限元法是一种离散化的数值计算方法，对于结构分析而言，它的理论基础是能量原理。能量原理表明，在外力作用下，弹性体的变形、应力和外力之间的关系受能量原理的支配，能量原理与微分方程和定解条件是等价的。下面介绍有限元法中经常使用的虚位移原理和最小势能原理。 1.虚位移原理虚位移原理又称虚功原理，可以叙述如下：如果物体在发生虚位移之前所受的力系是平衡的(物体内部满足平衡微分方程，物体边界上满足力学边界条件），那么在发生虚位移时，外力在虚位移上所做的虚功等于虚应变能（物体内部应力在虚应变上所做的虚功）。反之，如果物体所受的力系在虚位移（及虚应变）上所做的虚功相等，则它们一定是平衡的。可以看出，虚位移原理等价于平衡微分方程与力学边界条件。所以虚位移原理表述了力系平衡的必要而充分的条件。虚位移原理不仅可以应用于弹性性力学问题，还可以应用于非线性弹性以及弹塑性等非线性问题。 2.最小势能原理最小势能原理可以叙述为：弹性体受到外力作用时，在所有满足位移边界条件和变形协调条件的可以位移中，真实位移使系统的总势能取驻值，且为最小值。根据最小势能原理，要求弹性体在外力作用下的位移，可以满足几何方程和位移边界条件且使物体总势能取最小值的条件去寻求答案。最小势能原理仅适用于弹性力学问题。 2.2有限元法求解问题的基本步骤弹性力学中的有限元法是一种数值计算方法，对于不同物理性质和数学模型的问题，有限元法的基本步骤是相同的，只是具体方式推导和运算求解不同，有限元求解问题的基本步骤如下。 2.2.1问题的分类求解问题的第一步就是对它进行识别分析，它包含的更深层次的物理问题是什么？比如是静力学还是动力学，是否包含非线性，是否需要迭代求解，要从分析中得等到什么结果等。对这些问题的回答会加深对问题的认识与理解，直接影响到以后的建模与求解方法的选取等。 2.2.2建模在进行有限元离散化和数值求解之值，我们为分析问题设计计算模型，这一步包括决定哪种特征是所要讨论的重点问题，以便忽略不必要的细节，并决定采用哪种理论或数学公式描述结果的行为。因此，我们可以忽略几何不规则性，把一些载荷看做是集中载荷，并把某些支撑看做是固定的。材料可以理想化为线弹性和各向同性的。根据问题的维数、载荷以及理论化的边界条件，我们能够决定采用梁理论、板弯曲理论、平面弹性理论或者一些其他分析理论描述结构性能。在求解中运用分析理论简化问题，建立问题的模型。 2.2.3连续体离散化连续体离散化，习惯上称为有限元网络划分，即将连续体划分为有限个具有规则形状的单元的集合，两相邻单元之间只通过若干点相互连接，每个连接点称为节点。单元节点的设置、性质、数目等应视问题的性质、描述变形的需要和计算精度而定，如二维连续体的单元可为三角形、四边形，三维连续体的单元可以是四面体、长方体和六面体等。为合理有效地表示连续体，需要适当选择单元的类型、数目、大小和排列方式。离散化的模型与原来模型区别在于，单元之间只通过节点相互连接、相互作用，而无其他连接。因此这种连接要满足变形协调条件。离散化是将一个无限多自由度的连续体转化为一个有限多自由度的离散体过程，因此必然引起误差。主要有两类：建模误差和离散化误差。

完整word版有限元分析及其应用思考题附答案2012

有限元分析及其应用-2010 思考题： 1、有限元法的基本思想是什么？有限元法的基本步骤有那些？其中“离散”的含义是什么？是如何将无限自由度问题转化为有限自由度问题的？答：基本思想：几何离散和分片插值。基本步骤：结构离散、单元分析和整体分析。离散的含义：用假想的线或面将连续物体分割成由有限个单元组成的集合，且单元之间仅在节点处连接，单元之间的作用仅由节点传递。当单元趋近无限小，节点无限多，则这种离散结构将趋近于实际的连续结构。 2、有限元法与经典的差分法、里兹法有何区别？区别：差分法：均匀离散求解域，差分代替微分，要求规则边界，几何形状复杂精度较低；里兹法：根据描述问题的微分方程和相应的定解构造等价的泛函表达式，求得近似解；有限元：基于变分法，采用分片近似进而逼近总体的求解微分方程的数值计算方法。3、一根单位长度重量为q的悬挂直杆，上端固定，下端受垂直向下的外力P，试 1）建立其受拉伸的微分方程及边界条件； 2）构造其泛函形式； 3）基于有限元基本思想和泛函求极值构造其有限元的计算格式（即最小势能原理）。 4、以简单实例为对象，分别按虚功原理和变分原理导出有限元法的基本格式（单元刚度矩阵）。 5、什么是节点力和节点载荷？两者有何区别？答：节点力：单元与单元之间通过节点相互作用节点载荷：作用于节点上的外载 6、单元刚度矩阵和整体刚度矩阵各有何特点？其中每个矩阵元素的物理意义是什么（按自由度和节点解释）？答：单元刚度矩阵：对称性、奇异性、主对角线恒为正整体刚度矩阵：对称性、奇异性、主对角线恒为正、稀疏性、带状性。 Kij，表示j节点产生单位位移、其他节点位移为零时作用i节点的力，节点力等于节点位移与单元刚度元素乘积之和。 7、单元的形函数具有什么特点？有哪些性质？答：形函数的特点：Ni为x，y的坐标函数，与位移函数有相同的阶次。形函数Ni在i节点的值为1，而在其他节点上的值为0；单元内任一点的形函数之和恒等于1；形函数的值在0~1间变化。 8、描述弹性体的基本变量是什么？基本方程有哪些组成？答：基本变量：外力、应力、应变、位移基本方程：平衡方程、几何方程、物理方程、几何条件 9、何谓应力、应变、位移的概念？应力与强度是什么关系？答：应力：lim△Q/△A=S △A→0 应变：物体形状的改变位移：弹性体内质点位置的变化

有限元分析的基本步骤

一个典型的ANSYS分析过程可分为以下6个步骤： 1定义参数 2创建几何模型 3划分网格 4加载数据 5求解 6结果分析 1定义参数 1.1指定工程名和分析标题启动ANSYS软件，选择File→Change Jobname命令选择File→Change Title菜单命令 1.2定义单位 (2) 设置计算类型 ANSYS Main Menu: Preference→Material Props →Material Models →Structural →OK (3) 定义分析类型 ANSYS Main Menu: Preprocessor →Loads →Analysis Type →New Analysis→STATIC →OK 1.3定义单元类型选择Main Menu→Preprocessor→Element Type→Add/Edit/Delete命令单击[Options]按钮，在[Element behavior]下拉列表中选择[Plane strs w/thk]选项，单击确定 1.4定义单元常数在ANSYS程序主界面中选择Main Menu→Preprocessor→Real Constants→Add/Edit/Delete命令单击[Add]按钮，进行下一个[Choose Element Type]对话框 1.5定义材料参数在ANSYS程序主界面，选择Main Menu→Preprocessor→Material Props→Material Models命令 (1)选择对话框右侧Structural→Linear→Elastic→Isotropic命令，并单击[Isotropic]选项，接着弹出如下所示[Linear Isotropic Properties for Material Number 1]对话框。在[EX]文本框中输入弹性模量“200000”，在[PRXY]文本框中输入泊松比“0.3”，单击OK 2创建几何模型在ANSYS程序主界面，选择Main Menu→Preprocessor→Modeling→Creat→Areas→Rectangle →By 2Corners命令选择Main Menu→Preprocessor→Modeling→Creat→Areas→Circle→Solid Circle命令 3网格划分(之前一定要进行材料的定义和分配) 选择Main Menu→Preprocessor→Modeling→Operate→Booleans→Subtract→Arears Circle命令选择Main Menu→Preprocessor→Meshing→Mesh→Areas→Free命令，弹出实体选择对话框，单击[Pick All]按钮，得到如下所示网格 4加载数据 (1)选择Main Menu→Preprocessor→Loads→Define Loads→Apply→Structural→Displacement→On Lines命令，出现如下所示对话框，选择约束[ALL DOF]选项，并设置[Displacement value]为0，单击OK。

国内外主要有限元分析软件比较

有限元分析是对于结构力学分析迅速发展起来的一种现代计算方法。它是50年代首先在连续体力学领域--飞机结构静、动态特性分析中应用的一种有效的数值分析方法，随后很快广泛的应用于求解热传导、电磁场、流体力学等连续性问题。有限元分析软件目前最流行的有：ANSYS、ADINA、ABAQUS、MSC四个比较知名比较大的公司。常见软件有限元分析软件目前最流行的有：ANSYS、ADINA、ABAQUS、MSC四个比较知名比较大的公司，其中ADINA、ABAQUS在非线性分析方面有较强的能力目前是业内最认可的两款有限元分析软件，ANSYS、MSC进入中国比较早所以在国内知名度高应用广泛。目前在多物理场耦合方面几大公司都可以做到结构、流体、热的耦合分析，但是除ADINA以外其它三个必须与别的软件搭配进行迭代分析，唯一能做到真正流固耦合的软件只有ADINA。软件对比 ANSYS是商业化比较早的一个软件，目前公司收购了很多其他软件在旗下。ABAQUS专注结构分析目前没有流体模块。MSC是比较老的一款软件目前更新速度比较慢。ADINA是在同一体系下开发有结构、流体、热分析的一款软件，功能强大但进入中国时间比较晚市场还没有完全铺开。结构分析能力排名：1、ABAQUS、ADINA、MSC、ANSYS 流体分析能力排名：1、ANSYS、ADINA、MSC、ABAQUS 耦合分析能力排名：1、ADINA、ANSYS、MSC、ABAQUS 性价比排名：最好的是ADINA，其次ABAQUS、再次ANSYS、最后MSC ABAQUS软件与ANSYS软件的对比分析 1．在世界范围内的知名度两种软件同为国际知名的有限元分析软件，在世界范围内具有各自广泛的用户群。ANSYS软件在致力于线性分析的用户中具有很好的声誉，它在计算机资源的利用，用户界面开发等方面也做出了较大的贡献。ABAQUS软件则致力于更复杂和深入的工程问题，其强大的非线性分析功能在设计和研究的高端用户群中得到了广泛的认可。由于ANSYS产品进入中国市场早于ABAQUS，并且在五年前ANSYS的界面是当时最好的界面之一，所以在中国，ANSYS软件在用户数量和市场推广度方面要高于ABAQUS。但随着ABAQUS北

有限元的基础理论

§1有限元的基础理论 §1-1 概述有限元法是一种数值计算的近似方法。早在40年代初期就已有人提出，但当时由于没有计算工具而搁置，一直到50年代中期，高速数字电子计算机的出现和发展为有限元法的应用提供了重要的物质条件，才使有限元法得以迅速发展。有限元法在西方起源于飞机和导弹的结构设计，发表这方面文章最早而且最有影响的是西德的J.H.Argyris教授，于1954–1955年间，他在《Aircraft engineering》上发表了许多有关这方面的论文，并在此基础上写成了《能量原理与结构分析》，此书成为有限元法的理论基础。美国的M.T.Turner,R.W.Clough,H.C.Martin和L.J.Topp等人于1956年发表了一篇题为《复杂结构的刚度和挠度分析》一文，此文提出了计算复杂结构刚度影响系数的方法，说明了如何利用计算机进行分析。美国教授R.W.Clough于1960年在一篇介绍平面应力分析的论文中，首次提出了有限元法的名字。1965年英国的O.C.Zienliewice教授及其合作者解决了将有限元应用于所有场的问题，使有限元法的应用范围更加广泛。有限元法的优点很多，其中最突出的优点是应用范围广。发展至今，不仅能解决静态的、平面的、最简单的杆系结构，而且还可以解决空间问题、板壳问题、结构的稳定性问题、动力学问题、弹塑性问题和粘弹性问题、疲劳和脆性断裂问题以及结构的优化设计问题。而且不论物体的结构形式和边界条件如何复杂，也不论材料的性质和外载荷的情况如何，原则上都能应用。 §1-2 有限元的基础理论有限元法的基本思路和基本原则以结构力学中的位移法为基础，把复杂的结构或连续体看成有限个单元的组合，各单元彼此在节点处连接而组成整体。把连续体分成有限个单元和节点，称为离散化。先对单元进行特性分析，然后根据各节点处的平衡和协调条件建立方程，综合后作整体分析。这样一分一合，先离散再综合的过程，就是把复杂结构或连续体的计算问题转化为简单单元的分析与综合的问题。因此，一般的有限元解法包括三个主要步骤：离散化、单元分析、整体分析。 §1-2-1 离散化一个复杂的弹性体可以看作由无限个质点组成的连续体。为了进行解算，可以将此弹性体简化为有限个单元组成的集合体，这些单元只在有限个节点上铰接，因此，这集合体只具有有限个自由度，这就为解算提供了可能。有无限个质点的连续体转化为有限个单元的集合体，就称为离散化。 §1-2-2 单元分析单元分析首先要进行单元划分。在工程结构中，一般采用四种类型的基本单元，即标量单元、线单元（杆、梁单元）、面单元和体单元。四种基本单元的若干例子及各单元节点自由度（节点位移）表示在图（1-1）中。而单元划分一般注意下面几点：一、从有限元本身来看，单元划分的越细，节点布置得越多，计算的结果越精确。但计算时间和计算费用的增加。所以在划分单元时对应兼顾这两个方面。二、在边界比较曲折，应力比较集中，应力变化较大的地方，单元应划分的细点，而在应力变化平缓处单元划分的大些。单元由小到大应逐渐过渡。三、对于三角形单元，三条边长应尽量接近，不应出现钝角，以免计算出现较大的偏差。对于矩形单元，长度和宽度也不应相差过大。四、任意一个三角形单元的角点必须同时也是相邻单元边上的角点，而不能是相邻单元边上的内点。划分其他单元时也应遵循此原则。

有限元分析方法在工程中的应用

有限元分析方法在工程中的应用 Application of finite element analysis method in Engineering 一、引言从20世纪50年代诞生到现在，有限元方法和技术经历了60年的发展历程，已经成为当今科学与工程领域中分析和求解微分方程的系统化数值计算方法。由于有限元分析方法适用性强、形式简单、理论可靠等众多优点，近年来已被推广应用到航空航天、土木建筑、机械等相关科学领域。本文以ANSYS软件为例，介绍其功能和应用，包括几何建模技术、网格划分与有限元建模技术、施加载荷与求解过程、结果后处理技术等。图1是用有限元方法分析工程问题时的具体步骤[1]。本文以车轮钢的疲劳性能研究为例，介绍有限元分析方法在其中的应用。图1. 有限元方法进行计算机辅助工程分析的步骤二、ANSYS操作步骤 ANSYS的基本操作步骤包括建模、划分网格、加载求解和后处理等步骤。进入ANSYS系统后有六个系统，提供使用者和软件之间的交流凭借这六个窗口可以实现输入命令、检查模型的建立、观察分析结果及图形输出与打印。ANSYS

各窗口及工具条如图2所示。图2. ANSYS的窗口及工具条 1、建立模型首先必须指定作业名和分析标题，接着使用PREP7前处理器定义单元类型、单元实常数、材料特性，然后建立几何模型。需要注意的是，ANSYS的GUI界面下没有类似WORD中的后退操作按钮，所以就出现了一个常见问题：做错一步操作如何后退？这里可以采用三种方法：（1）建模阶段可以使用Delete(删除)图元命令，划分网格阶段可以使用Clear（清除）单元命令。（2）每完成一个模块的操作，都用SA VE AS保存数据到不同名的数据库文件中，出错后点击Resum Form恢复。（3）使用命令：UNDO，ON以便激活ANSYS内部的返回命令。本文以车轮钢为例，建立好的模型与图2类似，只是未划分网格。 2、单元网格划分一个实体模型进行网格划分（meshing）之前必须指定所产生的单元属性（element attribute）。ANSYS有限元网格划分是进行数值模拟分析至关重要的一步，它直接影响着后续数值计算分析结果的精确性。ANSYS软件平台提供了映射网格划分和自由网格划分的策略。映射网格划分用于曲线、曲面、实体的网格划分方法，自由网格划分方法用于空间自由曲面和复杂实体。

有限元法与有限差分法的主要区别资料

有限元法与有限差分法的主要区别有限差分方法(FDM)是计算机数值模拟最早采用的方法，至今仍被广泛运用。该方法将求解域划分为差分网格，用有限个网格节点代替连续的求解域。有限差分法以Taylor级数展开等方法，把控制方程中的导数用网格节点上的函数值的差商代替进行离散，从而建立以网格节点上的值为未知数的代数方程组。该方法是一种直接将微分问题变为代数问题的近似数值解法，数学概念直观，表达简单，是发展较早且比较成熟的数值方法。对于有限差分格式，从格式的精度来划分，有一阶格式、二阶格式和高阶格式。从差分的空间形式来考虑，可分为中心格式和逆风格式。考虑时间因子的影响，差分格式还可以分为显格式、隐格式、显隐交替格式等。目前常见的差分格式，主要是上述几种形式的组合，不同的组合构成不同的差分格式。差分方法主要适用于有结构网格，网格的步长一般根据实际地形的情况和柯朗稳定条件来决定。构造差分的方法有多种形式，目前主要采用的是泰勒级数展开方法。其基本的差分表达式主要有三种形式：一阶向前差分、一阶向后差分、一阶中心差分和二阶中心差分等，其中前两种格式为一阶计算精度，后两种格式为二阶计算精度。通过对时间和空间这几种不同差分格式的组合，可以组合成不同的差分计算格式。有限元方法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。采用不同的权函数和插值函数形式，便构成不同的有限元方法。有限元方法最早应用于结构力学，后来随着计算机的发展慢慢用于流体力学的数值模拟。在有限元方法中，把计算域离散剖分为有限个互不重叠且相互连接的单元，在每个单元内选择基函数，用单元基函数的线形组合来逼近单元中的真解，整个计算域上总体的基函数可以看为由每个单元基函数组成的，则整个计算域内的解可以看作是由所有单元上的近似解构成。在河道数值模拟中，常见的有限元计算方法是由变分法和加权余量法发展而来的里兹法和伽辽金法、最小二乘法等。根据所采用的权函数和插值函数的不同，有限元方法也分为多种计算格式。从权函数的选择来说，有配置法、矩量法、最小二乘法和伽辽金法，从计算单元网格的形状来划分，有三角形网格、四边形网格和多边形网格，从插值函数的精度来划分，又分为线性插值函数和高次插值函数等。不同的组合同样构成不同的有限元计算格式。对于权函数，伽辽金(Galerkin)法是将权函数取为逼近函数中的基函数；最小二乘法是令权函数等于余量本身，而内积的极小值则为对代求系数的平方误差最小；在配置法中，先在计算域内选取N个配置点。令近似解在选定的N个配置点上严格满足微分方程，即在配置点上令方程余量为0。插值函数一般由不同次幂的多项式组成，但也有采用三角函数或指数函数组成的乘积表示，但最常用的多项式插值函数。有限元插值函数分为两大类，一类只要求插值多项式本身在插值点取已知值，称为拉格朗日(Lagrange)多项式插值；另一种不仅要求插值多项式本身，还要求它的导数值在插值点取已知值，称为哈密特(Hermite)多项式插值。单元坐标有笛卡尔直角坐标系和无因次自然坐标，有对称和不对称等。常采用的无因次坐标是一种局部坐标系，它的定义取决于单元的几何形状，一维看作长度比，二维看作面积比，三维看作体积比。在二维有限元中，三角形单元应用的最早，近来四边形等参元的应用也越来越广。对于二维三角形和四边形电源单元，常采用的插值函数为有La grange插值直角坐标系中的线性插值函数及二阶或更高阶插值函数、面积坐标系中的线性插值函数、二阶或更高阶插值函数等。对于有限元方法，其基本思路和解题步骤可归纳为(1)建立积分方程，根据变分原理或方程余量与权函数正交化原理，建立与微分方程初边值问题等价的积分表达式，这是有限元法的出发点。(2)区域单元剖分，根据求解区域的形状及实际问题的物理特点，将区域剖分为若干相互连接、不重叠的单元。区域单元划分是采用有限元方法的前期准备工作，这部分工作量比较大，除了给计算单元和节点进行编号和确定相互之间的关系之外，还要表示节点的位置坐标，同时还需要列出自然边界和本质边界的节点序号和相应的边界值。(3)确定单元基函数，根据单元中节点数目及对近似解精度的要求，选择满足一定

有限元法的基础理论

一、里兹法与迦辽金法（摘自电磁场有限元方法金建铭） 1. 里兹法里兹法是一种变分方法，其中边值问题用变分表达式（也称泛函）表示，泛函的极小值对应于给定边界条件下的控制微分方程。通过求泛函相对于其变量的极小值可得到近似解。 2. 伽辽金法伽辽金法属于残数加权方法类型，它通过对微分方程的残数求加权的方法得到方程的解。若u 是方程的近似解，将u 代入方程可得到非零的残数： r Lu f =- u 的最佳近似应能使残数r 在Ω内所有点上有最小值。残数加权方法要求： 0i i R rd ωΩ =Ω=? 这里i R 表示残数的加权积分，i ω是所选的加权函数。在伽辽金法中，加权函数与近似解展开中所用的函数相同。通常，这样可得到最精确的解。二、有限元方法里兹法和伽辽金法中，在整个解域内找出能表示或至少近似表示问题真实解的试探函数是非常重要的。然而对于许多问题，这个步骤是十分困难的，对二维和三维问题尤其如此。为此，我们可将整个区域划分成小子域，并应用定义在每个子域上的试探函数。因为子域是小区域，因而在每一子域内函数的变化不大，所以定义在子域上的试探函数通常比较简单。这正是有限元法的基本思想。应用里兹法的过程通常称为里兹有限元法或变分有限元法，而应用伽辽金方法的过程通常称为伽辽金有限元方法。有限元法与经典里兹法和伽辽金法的不同之处是在试探函数的公式上。在经典里兹法和伽辽金法中，试探函数由定义在全域上的一组基函数组成。这种组合必须能够（至少近似）表示真实解，也必须满足适当的边界条件。在有限元法中，试探函数是由定义在组成全域的子域上的一组基函数构成。因为子域很小，所以定义在子域上的基函数能够十分简单。三、关于形函数（摘自有限元法在电磁计算中的应用张榴晨）对于一个待求的微分方程，用一组线性独立的尝试函数i ψ和待定系数i C 来表示方程的近似解，并用加权余数法（迦辽金法）来求解这些待定系数。求解待定系数的代数方程组为： 1 []1,2,,n i j i j i d C q d j n ψψψΩ Ω =??Ω=Ω =∑? ? 这里j ψ为所选择的加权函数，应用迦辽金法时，所选取的加权函数即为尝试函数。有限元中应用的尝试函数代表了单元上近似解的一种插值关系，它决定了近似解在单元上的形状。因此尝试函数在有限元法中又称为形函数。对于一维有限元来说，形函数为一个直线段；对一维高阶有限元来说，形函数为一个曲线段；对二维一阶有限元来说，形函数为一个平面；对二维高阶有限元来说，形函数为一个曲面；三维有限元来说，形函数为多维平面或曲面。选择形函数时可以使一个任意元上的函数只与该元所对应的节点势函数值有关，而与其它各点的值无关。 1. 一维有限元

有限元分析法

有限元分析法麻省理工学院材料科学与工程系 2001 年 2 月 28 日引言有限元分析法（FEA ）近年来已应用得非常广泛，现已成为年创收达数十亿美元的相关产业的基础。即使是很复杂的应力问题的数值解，现在用有限元分析的常规方法就能得到。此方法是如此的重要，以至于即便像这些只对材料力学作入门性论述的模块，也应该略述其主要特点。不管有限元法是如何的卓有成效，当你应用此法及类似的方法时，计算机解的缺点必须牢记在心头：这些解不一定能揭示诸如材料性能、几何特征等重要的变量是如何影响应力的。一旦输入数据有误，结果就会大相径庭，而分析者却难以觉察。所以理论建模最重要的作用可能是使设计者的直觉变得敏锐。有限元程序的用户应该为此目标部署设计策略，以尽可能多的封闭解和实验分析作为计算机仿真的补充。与现代微机上许多字处理和电子制表软件包相比，有限元的程序不那么复杂。然而，这些程序的复杂程度依然使大部分用户无法有效地编写自己所需的程序。可以买到一些预先编好的商用程序1，其价格范围宽，从微机到超级计算机都可兼容。但有特定需求的用户也不必对程序的开发望而生畏，你会发现，从诸如齐凯维奇（Zienkiewicz 2）等的教材中提供的程序资源可作为有用的起点。大部分有限元软件是用Fortran 语言编写的，但诸如felt 等某些更新的程序用的是C 语言或其它更时新的程序语言。在实践中，有限元分析法通常由三个主要步骤组成： 1、预处理：用户需建立物体待分析部分的模型，在此模型中，该部分的几何形状被分割成若干个离散的子区域——或称为“单元”。各单元在一些称为“结点”的离散点上相互连接。这些结点中有的有固定的位移，而其余的有给定的载荷。准备这样的模型可能极其耗费时间，所以商用程序之间的相互竞争就在于：如何用最友好的图形化界面的“预处理模块”，来帮助用户完成这项繁琐乏味的工作。有些预处理模块作为计算机化的画图和设计过程的组成部分，可在先前存在的CAD 文件中覆盖网格，因而可以方便地完成有限元分析。 2、分析：把预处理模块准备好的数据输入到有限元程序中，从而构成并求解用线性或非线性代数方程表示的系统式中，u 和f 分别为各结点的位移和作用的外力。矩阵K 的形式取决于求解问题的类3、分析的早期，用户需仔细地研读程序运算后产生的大量数字，即型，本模块将概述桁架与线弹性体应力分析的方法。商用程序可能带有非常大的单元库，不同类型的单元适用于范围广泛的各类问题。有限元法的主要优点之一就是：许多不同类型的问题都可用相同的程序来处理，区别仅在于从单元库中指定适合于不同问题的单元类型。后处理：在有限元1 C.A.Brebbia, ed.,有限元系统(Finite Element System ), A Handbook , Springer-Verlag, Berlin, 1982. 2 O. C. Zienkiewicz and R.L. Taylor, 有限元法(The Finite Element Method ), McGraw-Hill Co., London, 1989.

有限元分析的基本原理

有限元分析的基本原理有限元原理和基本概念是用较简单的问题代替复杂问题后再求解。它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的)近似解，然后推导求解这个域总的满足条件(如结构的平衡条件)，从而得到问题的解。这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。有限元是那些集合在一起能够表示实际连续域的离散单元。有限元的概念早在几个世纪前就已产生并得到了应用，例如用多边形(有限个直线单元)逼近圆来求得圆的周长，但作为一种方法而被提出，则是最近的事。有限元法最初被称为矩阵近似方法，应用于航空器的结构强度计算，并由于其方便性、实用性和有效性而引起从事力学研究的科学家的浓厚兴趣。经过短短数十年的努力，随着计算机技术的快速发展和普及，有限元方法迅速从结构工程强度分析计算扩展到几乎所有的科学技术领域，成为一种丰富多彩、应用广泛并且实用高效的数值分析方法。有限元方法与其他求解边值问题近似方法的根本区别在于它的近似性仅限于相对小的子域中。 20世纪60年代初首次提出结构力学计算有限元概念的克拉夫(Clough)教授形象地将其描绘为：“有限元法=Rayleigh-Ritz法+分片函数”，即有限元法是Rayleigh-Ritz法的一种局部化情况。不同于求解(往往是困难的)满足整个定义域边界条件的允许函数的Rayleigh-Ritz法，有限元法将函数定义在简单几何形状(如二维问题中的三角形或任意四边形)的单元域上(分片函数)，且不考虑整个定义域的复杂边界条件，这是有限元法优于其他近似方法的原因之一。对于不同物理性质和数学模型的问题，有限元求解法的基本步骤是相同的，只是具体公式推导和运算求解不同。有限元求解问题的基本步骤通常为：第一步：问题及求解域定义根据实际问题近似确定求解域的物理性质和几何区域。第二步：求解域离散化将求解域近似为具有不同有限大小和形状且彼此相连的有限个单元组成的
