抽油机常见故障2

2、游梁式抽油机结构示意图

1—底座；2—支架；3—悬绳器；4—驴头；5—游梁；6—横梁轴承座；7—横梁；8—连 杆；9—曲柄销装置；10—曲柄装置；11—减速器；12—刹车保险装置；13—刹车装置； 14—电动机；15—配电箱。

3.抽油机特点：
1、整机结构合理、工作平稳、噪音小、操作维 护方便； 2、游梁选用箱式或工字钢结构，强度高、刚性 好、承载能力大； 3、减速器采用人字型渐开线或双圆弧齿形齿轮， 加工精度高、承载能力强，使用寿命长； 4、驴头可采用上翻、上挂或侧转三种形式之一； 5、刹车采用外抱式结构，配有保险装置，操作 灵活、制动迅速、安全可靠； 6、底座采用地脚螺栓连接或压杠连接两种方式 之一。



二.检查方法
（1）首先要检查的是基墩与底板接触是否牢 固。如果不牢固，当抽油机上行时基墩跟着抽 油机的上行而上升，下行时又回到原位，此种 故障多发生在墩式基础的第一、第二基墩上。 下雨时发现比较明显的稀泥从基础与大地的缝 隙中被挤出来，此种故障是底板的预埋件与基 墩的焊接开焊造成整机振动过大。 （2）检查基墩和底座的连接部分，斜铁是否 有松动，紧固螺钉是否松动。


4.5尾轴承座螺栓松动的故障及处理方法
一. 故障现象 尾轴承固定螺栓剪断、螺栓弯曲，尾部有异 常声响；轴承座发生位移。

二.故障原因
（1）游梁上焊接的止板与横梁尾轴承座 之间有空隙存在。尾轴承座后部有一螺 栓穿过止板拉紧尾轴承座，这条螺栓未 上紧，紧固尾轴承座的4条螺栓松动，或 无止退螺帽。 （2）上紧固螺栓时，未紧贴在支座表面 上，中间有脏物。



三.处理故障的方法
（1）如基墩与底板预埋件开焊，可挖出基墩 至底板预埋件重新焊接。 （2）基墩与底座的连接部位不牢时，可重新 加满斜铁，重新找水平后，紧固各螺栓-并备 齐止退螺帽。将斜铁块点焊成一体，以免斜铁 脱落。 （3）支架与底座有缝隙时，可用金属垫片找 平，重新紧固。 （4）驴头不对中时，应及时调整对中。 （5）严重超载时，应及时调小冲程、冲速， 或换小泵径，或更换大一点的机型。

4.11 减速器大皮带轮松滚键的故障及处 理方法 一.故障现象 在运转时大皮带轮晃动，有异常声响。 二.故障原因 （1）大皮带轮端头的固定螺栓松，使皮 带轮外移。 （2）大皮带轮键不合适。 （3）输出轴键槽不合适。


三.处理方法 更换大皮带轮键，检查输入轴键槽是否 有损坏，如有损坏应更换输入轴。如果 键槽是好的，即可根据键槽重新加工键。 紧固大皮带轮的端头螺丝，锁紧止退锁 片。
游梁式抽油机常见故 障分析及处理方法
采油技术部
1.游梁抽油机工作原理： 游梁抽油机俗称“磕头机”，是将原油从 井下举升到地面的主要采油设备之一，常用的 有杆抽油设备有三部分组成：一是地面驱动设 备即抽油机；二是井下的抽油泵，它悬挂在油 井油管的下端；三是抽油杆，它将地面设备的 运动和动力传递给井下抽油泵。抽油机由电动 机驱动，经减速传动系统和执行系统（将转动 变转为往复移动）带动抽油杆及抽油泵柱塞作 上下往复移动，从而实现将原油从井下举升到 地面的目的。







三.处理方法 （1）放掉减速器内多余的润滑油。打开放油孔将多余 的润滑油放出，箱内的油面应在油面检视孔的1/3~2/3 部位之间即可。 （2）箱口不严可重新进行组装，组装时应抹合箱口胶； 如无合箱口胶时，可用密封脂替代。如是箱口螺栓松 动，可紧固合箱口螺栓。 （3）检查回油槽是否有脏物堵塞，清理干净。因现场 采用的减速器润滑方式是飞溅式润滑和重力式润滑的 混合式润滑，油道堵后油不能退回到油内造成合箱口 渗油、漏油。 （4）油封在运转一段时间之后应在二级保养时更换， 但有时不能更换，造成了油封的唇口磨损严重漏油， 应更换新油封。 （5）减速器呼吸堵塞造成减速器内压力增大，从油封 处漏油。拆洗清理呼吸器。


三.处理方法
（1）选择合适的、长度一致的皮带。如果是 新皮带就长短不一，可将长的用在一组，短的 用在一组。 （2）紧固松弛的螺丝，并顶紧对角的顶丝螺 丝。 （3）调整皮带的拉紧度，因皮带用一段时间 后肯定会拉长，因此应相应的调整，以保持皮 带的拉紧度，以单根皮带翻转180°松手即能 回复到原样为合适，联组带手掌下压一指松开 即复位为合适。
一.故障现象 检查抽油机时，能听到周期性的轧轧声。 严重时，地面上有闪亮的铁屑，发生掉 游梁的事故，也就是翻机事故。

二.故障原因 （1）曲柄销上的止退螺帽松动或开口销 未插，使冕型螺母退扣。 （2）销轴与销套的结合面积不够，或上 曲柄销时锥套内有脏物。 （3）销轴与销套加工质量不合格。 （4）曲柄销套的圆锥已被磨损。

（6）平衡率不够时，应及时调整平衡，平衡 率应达到85%以上。 （7）碰泵、刮卡现象时，应调整防冲距。如 发现刮卡现象时，应将抽油杆调整一个位置， 直至不刮卡为止。 （8）如减速器齿轮打齿应立即更换。左右旋 齿松动应及时更换，不然回造成更大的损坏。


4.2曲柄销在曲柄圆锥孔内松动或轴向外 移拔出的故障及处理方法
2.9悬绳器绳辫拉断的故障及处理 方法

一.故障现象 绳辫粗细不均匀，腐蚀严重，锈很多，拉断砸在井口 密封圈盒上。 二. 故障原因 （1）绳辫钢绳中的麻芯断，造成钢绳间的互相摩擦， 钢绳受到的损伤很大，最后拉断。 （2）绳辫钢绳受到外力损伤，同部位断丝超过3根而 检查时没有及时更换，最后拉断钢绳。 （3）钢丝绳头与灌注的绳帽强度不够，使绳帽与钢绳 脱落。

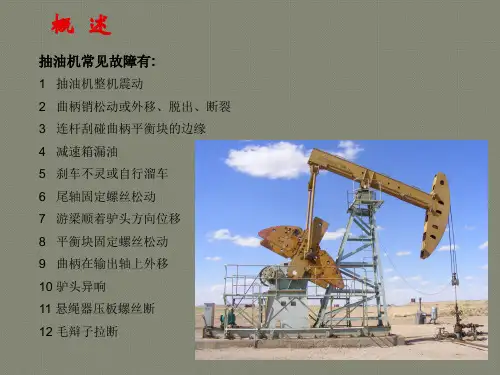

4、抽油机的故障类型及处理方法
4.1 抽油机整机振动的故障及处理方法 一.抽油机整机振动的原因 （1）地座的原因：主要有地基建筑不牢固、底座 与基础接触不实有空隙、支架底板与底座接触不实。 （2）负载与对中的原因：驴头对中误差大、悬点 负荷过重超载、平衡率不够、井下抽油泵刮卡现象 或出砂严重、减速器齿轮打齿。

三. 处理方法
（1）止板有空隙时，可加其他金属板宾焊接在止 板上，然后上紧螺栓。 （2）重新更换固定螺栓并加止退螺帽，打好安全 线加密检查。
4.6游梁顺着驴头方向（前）位移 的故障及处理方法


一. 故障现象
原位对正井口，发现光杆被驴头顶着上升，并 伴有声响，振动）中央轴承座固定螺栓松，前部的两条顶 丝未未顶紧中央轴承座。中央轴承座固定螺栓 松动，使游梁位移。 （2）游梁固定中央轴承座的“U”型卡子松了， 使游梁向驴头方向位移了。


三.处理方法
更换悬绳器。截取合适长度的钢绳1根，装上 悬绳器的上、下压板。如果是绳帽灌注，灌绳 锥套的总长度不得超过100㎜。灌铅时应在绳 头上打入三角铁纤2~3根起涨开作用。铅里应 加入少量锌以增加强度，避免拉脱。如果是用 绳卡子卡时，下方预留绳头不得超过20㎜，以 免运转到下死点时刺伤采油工。

二. 故障原因 紧固螺栓松动，曲柄平面与平衡重块之 间有油污或脏物。 三. 处理方法 将曲柄停在水平位置，检查紧固螺栓及 锁紧牙块螺栓，回复到原位置，上紧紧 固螺栓，具体要求按操作规程安装调 整。

2.8曲柄在输出轴上外移的故障及处理 方法




一. 故障现象 曲柄在输出轴上向外移，从后面看抽油机连杆 不是垂直而是下部向外，严重时掉曲柄造成翻 机事故。 二. 故障原因 曲柄键不合格，输出轴键槽与曲柄键槽有问题。 三. 处理方法 更换键或加工异形键。
（3）检查支架的3条支腿底座与抽油机的底座连接 部分，两条前支腿部分水平是否达到要求，是否有 缝隙。后支腿是否有缝隙、接触不牢固。抽油机运 转时，梯子是否晃动严重。 （4）驴头对中差得较大、严重超出规定范围。检查 时可卸掉负荷，用垂线法测量驴头打点（详见抽油 机安装质量检查）。 （5）驴头悬点负荷严重超载。通过测示功图可以得 到本机的悬点负荷是否严重超载。此类情况发生在 井下更换打泵，加深泵挂，或是抽汲参数不合理— —冲程大、冲速快，造成了悬点负荷和惯性负荷的 增加而使整机严重超载，应及时处理，不然可能造 成严重后果——拉断悬绳器、游梁、横梁等事故发 生。



三.处理方法
重新安装曲柄销，将旧销打出冲程孔，检查锥 套是否磨损。检查曲柄销轴与锥套的配合情况。 在锥套里抹上黄油，将曲柄销轴插入锥套内压 紧，再拉出来销轴上有多少面积粘由黄油。即 可看到销与锥套的结合面积有多少，加工合格 的销套（结合面积应能达到65%以上）。如果 结合面积很小，可视为加工不合格应更换。重 新上曲柄销市，应按操作规程和技术要求装配 （可参照更换曲柄销的操作）。

4.3连杆刮碰曲柄旋转平衡重块的故障及处理方 法 一.故障现象 有规律的声响。当抽油机运转到某一位置时发 生声响，连杆和重块发生摩擦的部位有明显的 痕迹。

二.故障原因
（1）游梁安装不正，中心线与底座中心 线不重合。 （2）平衡重块铸造不符和标准，凸出部 分过高。


三.处理方法
4.10皮带松弛的故障及处理方法
一.故障现象 （1）单根皮带有松有紧。 （2 ）联组皮带有跳的现象、波浪状起伏现象。 （3）打滑并伴有异常声响。 （4）起火而烧皮带。 （5）掉在地上。 二.故障原因 （1）使用的皮带长度不一致。 （2）电动机滑轨的固定螺栓松弛。 （3）电动机固定螺栓松弛。 （4）皮带拉长。


4.12减速器漏油的故障及处理方法
一.故障现象 （1）减速器发热，油箱温度高。 （2）油从减速器上盖和底座的合口处或 输入轴、中间轴、输出轴的油封处一滴 一股地流出。

二.故障原因 （1）减速器内润滑油过多。 （2）合箱口不严，螺栓松或没抹合箱口 胶。 （3）减速器回油槽堵。 （4）油封失效或唇口磨损严重。 （5）减速器的呼吸器堵。使减速器哪压 力增大。
