常用铜导线安全载流量
铜导线的载流量
铜导线的载流量1.用途这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电流的大小直接与功率有关，也与电压、相别、力率(又称功率因数)等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算?电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3.说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时(力率0.8左右),电动机每千瓦的电流约为2安.即将"千瓦数加一倍"(乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】5.5千瓦电动机按"电力加倍"算得电流为11安。
【例2】40千瓦水泵电动机按"电力加倍"算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为1.5安。
即将"千瓦数加一半"(乘1.5)就是电流，安。
【例1】3千瓦电加热器按"电热加半"算得电流为4.5安。
【例2】15千瓦电阻炉按"电热加半"算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器(如变压器或整流器)和以千乏为单位的移相电容器(提高力率用)也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】12千瓦的三相(平衡时)照明干线按"电热加半"算得电流为18安。
【例2】30千伏安的整流器按"电热加半"算得电流为45安(指380伏三相交流侧)。

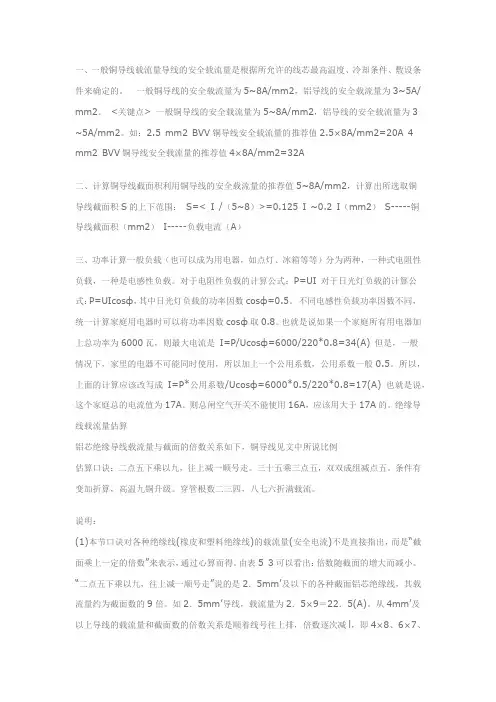

铜导线截面积与载流量的计算
一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/ mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系如下，铜导线见文中所说比例估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
国内铜线规格种类及负载电流量参数表
国内铜线规格种类及负载电流量参数表一．导线截面积与载流量的计算。
1.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
国内铜线规格种类及负载电流量参数表
国内铜线规格种类及负载电流量参数表一．导线截面积与载流量的计算。
1.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucos ф=6000/220*0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
铜线的安全载流量
铜线的安全载流量
铜线的安全载流量需要根据具体情况来选择。
在一般铜导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的，一般为5\~8A/mm²，例如：
2.5 mm² BVV铜导线安全载流量的推荐值为2.5×8A/mm²=20A，4mm²BVV铜导线安全载流量的推荐值为4×8A/mm²=32A。
对于2.5平方毫米的铜电源线的安全载流量，如果负载电流小于28A，按每平方毫米10A来取是安全的；如果负载电流大于120A，按每平方毫米5A来取是安全的。
以上信息仅供参考，建议查阅关于铜线的书籍或者咨询专业人士获取更准确的信息。
铜导线安全电流_电线负荷的计算方法
10.5A×220W=2310W
这就是1.5单轴最大输出功率
如：1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦
电缆皮上一般有标注，根据功率和电压、电流的关系可以简单的推得..
你这也太大了吧，我一般都按这样来计算的，你参考一下：
1、10下5,100上2 即：2.5,4,6,10每平方毫米导线安全载流量按5A计算。120,150,185以每平方2A计算。
2、25,35 四三界 即：16,25每平方按4A计算 35,50按3A计算。
三、2.5平方毫米铜电源线的安全载流量是30A，220V的情况可以长时间承受的最大负荷是5077W功率。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A
br / 电缆皮上一般有标注，根据功率和电压、电流的关系可以简单的推得..
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：
十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.
意思就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平
3、70,95 两倍半。
常用铜导线(BVR)载流量对照表
常用铜导线的选用(BVR载流量对照表常用铜导线序号12345678910111213141516171819 铜导线截面（mm ）0．350．50．751．01．52．54．06．010．016．025．035．050．070．095．0120．0150．0185．0240．0 导线额定载流量（A）6812162032406380100125160200250280315400 说明PLC信号PLC信号PLC信号线、电源线PLC信号线、电源线电器控制二级回路布线电器一次回路最小布线，电流互感器至电流表布线从主母排取火的最小布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线强制性要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求备注见图示要求见图示要求见图示要求见图示要求强制性要求强制性要求对于 1.5、 2.5、4、6、10mm2 的导线可将其截面积数乘以5倍对于16、25mm2 的导线可将其截面积数乘以 4 倍。
对于35、50mm2 的导线可将其截面积数乘以 3 倍。
对于70、95mm2 的导线可将其截面积数乘以 2.5 倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
导线的安全载流量与截面积2008-03-26阅读:257 出处:作者:编辑：一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
女口： 2.5 mm2 BVV铜导线安全载流量的推荐值 2.5 x 8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4 x 8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S 的上下范围：S=< I /（5~8）>=0.125 I ~0.2 1（mm2）5 -- 铜导线截面积（mm2）I ---- 负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
铜芯线载流量对照表标准
一、以下是一些常见的国标电缆载流量对照表，仅供参考。
请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。
1. 铜芯电缆载流量对照表（单位：安培）· 1.5平方毫米：13A· 2.5平方毫米：18A·4平方毫米：25A·6平方毫米：32A·10平方毫米：45A·16平方毫米：60A·25平方毫米：80A·35平方毫米：100A·50平方毫米：125A·70平方毫米：155A·95平方毫米：185A·120平方毫米：220A2. 铝芯电缆载流量对照表（单位：安培）·16平方毫米：48A·25平方毫米：65A·35平方毫米：85A·50平方毫米：105A·70平方毫米：130A·95平方毫米：160A·120平方毫米：190A·150平方毫米：220A·185平方毫米：255A·240平方毫米：300A·300平方毫米：355A·400平方毫米：420A以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。
二、当涉及到电缆的设计和选择时，一些常用的公式可以帮助我们计算和确定所需的参数。
以下是几个常见的电缆计算公式：1. 电流容量计算公式：电流容量（A）= (K × I) / √(d^2 + D^2)其中，K 是导体的材料特性系数（如铜、铝等），I 是要传输的电流（安培），d 是导体直径（mm），D 是绝缘外直径（mm）。
2. 电阻计算公式：电阻（Ω/km）= （R × L）/ A其中，R 是电阻率（Ω·mm²/m），L 是电缆长度（m），A 是导体截面积（mm²）。
