本特利振动 位移探头线性度检查表
TK3-2E校验探头指导书
静态校验1 适用范围适用于本特利公司（Bentaly-Nevada）7200、3300系列探头直径为5mm、8mm、11mm、14mm以及其它公司非接触趋近电涡流式轴振动和轴位移检测探头的校验。
2 目的为了提高职工的操作技能，使大家都能够会正确使用TK3-2E校验振动和位移探头。
3 人员资格、人员数量及职责分工3.1人员资格和数量3.1.1了解TK3-2E结构及工作原理，熟知设备操作规范和安全注意事项，具备一定的故障判别能力，能对设备异常状态及时处理。
3.1.2作业前应协同分工，一般应有2-3人进行，1人操作，其他人员配合记录数据，配合人员要熟知TK3-2E使用注意事项，要服从设备操作人员的安排，同时做好监护。
3.2 职责分工3.2.1 车间技术组是本作业指导书的主管部门，负责对作业的技术指导、监督、检查。
3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令。
4 工器具准备及要求4.1作业前确保TK3-2E完好，在校验的有限期限内（一般校验千分尺）。
4.2根据被标定探头的尺寸选择合适的探头夹。
4.3根据探头型号选择配套的前置放大器.4.4测量电压使用的数字电压表必须在鉴定的有效时间内.5作业前检查项目5.1检查被校探头及组成电缆组件完整无损,接头无氧化锈蚀,端部的保护层不应有碰伤或剥落的痕迹.5.2检查延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。
5.3前置器完整无损，前置器与安装架之间要有良好的绝缘层。
5.4检查电源的输出电压是否合乎要求，要求输出电压必须在规定范围内。
6技术要点6.1了解TK3-2E的构造、会正确识别使用螺旋千分尺。
6.2确保安装完探头以及延伸电缆，检查无误后再接电源线，确保电源开关在断开位置。
6.3确保电源输出电压以及前置器的电源线正负接法正确后方可闭合电源开关。
7轴位移探头校验作业步骤7.1依照下图将位移探头与延伸电缆连接，延伸电缆另一端接到前置器上。
机组探头安装校验检查规程
轴振动和轴位移检测仪检查校验规程1 总则1．1主题内容与适用范围1．1．1本规程规定适用于四川石化的机组的轴振动和轴位移检测仪表的维护检修要求1．1．2本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300系列探头直径为5mm、8mm、11mm、14mm非接触趋近电涡流式轴振动和轴位移检测仪表和3500检测系统。
其他系列非接触趋近电涡流式仪表可参照执行。
1．2 编写修订依据美国石油学会API标准670第二版《振动、轴向位置和轴承温度监测系统》本特利公司产品操作手册和维修手册2压缩机探头安装方法2．1前言压缩机探头（电涡流传感器）仪表安装的一直以来是一项繁琐、难度大、需密切配合的工作。
做好这项工作我们应有一丝不苟、不屈不挠、聚思广益的精神。
同时较高的安装质量是机组安全运行的基本保障安装探头时，2.2探头分类和工作原理2.2.1在不同的使用条件下探头的选型不同，探头型号繁多,但总体探头有三种类型的传感器涡,分别是涡流式趋近式传感器,速度计（Velomitor）速度传感器和加速度传感器.2.2.2趋近式传感器工作原理,当探头顶部的线圈加上高频电流并与一导电表面靠近时，由于线圈磁力的作用，使导电物体表面产生涡流，从而使线圈的电感量减小。
线圈特性的这个变化被转换为直流电压信号输出。
2.2.3速度计速度传感器工作原理,VelomitorVelomitor Velomitor®传感器是一种压电式速度传感器，其感应元件是一个压电陶瓷的剪切模式器件和电子元件；当感受到机器振动时，会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的信号。
传感器内部将该信号放大并积分产生一个正比于速度的低噪声输出信号。
2.2.4加速度计速度传感器工作原理,压电式加速度传感器由一个压电陶瓷剪切模态元件和电子器件组4成。
当感受到机器振动时，该质量/弹簧系统会在压电陶瓷上施加一个作用力，从而产生一个正比于该作用力的电信号；传感器的电子器件把这个电信号转换成电压输送到本特利内华达监测系统。
振动试验报表
类型
频率
(Hz)
加速度峰值
(G)
速度峰值
(m/s)
位移峰峰值
(mm)
报警下限
(dB)
报警上限
(dB)
中断下限
(dB)
中断上限
(dB)
1
起始频率
10
-3
3
-6
6
2
定位移
24.9117
2.4
-3
3
-6
6
3
定加速度
500
3
-3
3
-6
6
进度表
1.扫频
下限频率(Hz)
上限频率(Hz)
起始频率(Hz)
起始方向
试验谱图
控制界面
试验类型:正弦
试Байду номын сангаас项目:
正弦试验控制
频率(Hz):378.0055量级(%):100.0000目标峰值(G):0.0000控制峰值(G):0.0004驱动峰值(V):0.0000
总运行时间:08:02:56剩余时间:00:00:00扫频率(Oct/Min):1.0000扫频模式:线性
振动试验报表
试验日期:2015-07-30
试验项目:
试件信息:X轴试验
试验人员:彭银
试验单位:
通道参数
输入通道
类型
传感器
传感器类型
灵敏度
单位
耦合方式
权重
最大输入电压
谱限制
1
控制
加速度
电荷
29.69
pc/(G)
交流
1
10
禁止
2
禁止
加速度
电压
100
本特利探头检查安装作业指导
本特利探头检测及安装作业指导说明编号:目录1. 目的 (2)2. 范围 (2)3. 定义 (2)4. 参考文献 (2)5. 说明指导 (3)5.1 探头检查及更换. (3)5.2 探头安装 (6)6. 注意事项 (6)1. 目的此作业指导的目的是提供操作步骤对于本特利探头的检查、安装、更换在旋转设备上。
2. 适用范围此作业指导适用范围包含所有本特利探头应用于旋转设备上状态监视及仪表连锁系统含振动、位移、键相、转速3. 定义本特利探头: 本特利公司制造的电涡流传感器应用于检测振动、位移、键相、速度延长电缆: 一根同轴电缆连接在传感器和前置器之间前置器: 一个转换设备把从探头来的信号传送到3500监测系统TK3: 一种校验本特利探头静态及动态特征曲线的专用工具4. 参考文献本特利说明书:1, 3300XL 8mm 电涡流传感器2, 3300 5mm, 8mm 电涡流传感器3, 3500/25 键相卡4, 3500/40 振动卡5, 3500/42 振动及位移卡6, 3500/50 转速卡5. 说明指导5.1 探头检查及更换.5.1.1 所有探头安装前都需要做检查.5.1.2 Beside linearity verification, dynamic verification should be done for the probesused in vibration.5.1.3 在做检查前确保探头、延长电缆、前置器相互匹配（5M系统、9M系统）5.1.4 被测量探头电阻值应在本特利探头说明书规定范围内，列表如下:8mm 探头11mm 探头65.1.5被测量延长电缆电阻值应在本特利延长电缆说明书规定范围内，列表如下:8mm 延长电缆11mm延长电缆5.1.6 当使用延长电缆时在线芯与外导体测量总电阻其值应小于以下值：8 mm 探头: 8.75+/-0.7Ohms 5m系统9.87+/-0.9 Ohms 9m系统11 mm 探头: 7.2+/-0.9Ohms f5m系统8.5+/-1.2 Ohms 9m系统5.1.7 按照图5.1的方式连接探头、延长电缆、前置器、TK3 ，调整千分尺每间隔0.25mm, 记录间隙电压值在事先准备好的校验表中，绘制校验曲线如图5.25.1.8 检查测量值是否符合本特利系统要求值，如果测量值超过本特利系统要求值，此探头不合格不能被安装使用。
振动位移转速探头效验

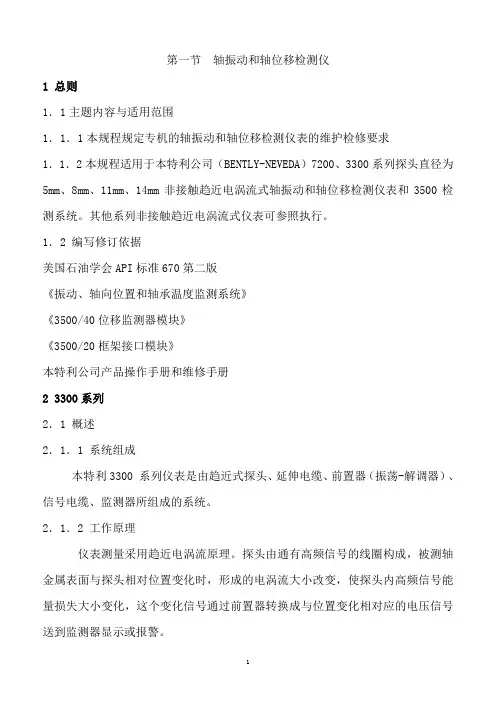

第一节轴振动和轴位移检测仪1 总则1．1主题内容与适用范围1．1．1本规程规定专机的轴振动和轴位移检测仪表的维护检修要求1．1．2本规程适用于本特利公司（BENTLY-NEVEDA）7200、3300系列探头直径为5mm、8mm、11mm、14mm非接触趋近电涡流式轴振动和轴位移检测仪表和3500检测系统。
其他系列非接触趋近电涡流式仪表可参照执行。
1．2 编写修订依据美国石油学会API标准670第二版《振动、轴向位置和轴承温度监测系统》《3500/40位移监测器模块》《3500/20框架接口模块》本特利公司产品操作手册和维修手册2 3300系列2．1 概述2．1．1 系统组成本特利3300 系列仪表是由趋近式探头、延伸电缆、前置器（振荡-解调器）、信号电缆、监测器所组成的系统。
2．1．2 工作原理仪表测量采用趋近电涡流原理。
探头由通有高频信号的线圈构成，被测轴金属表面与探头相对位置变化时，形成的电涡流大小改变，使探头内高频信号能量损失大小变化，这个变化信号通过前置器转换成与位置变化相对应的电压信号送到监测器显示或报警。
2．2 技术标准轴振动通道的灵敏度为7.874V/mm，在2mm的工作范围内，误差不大于±5%。
轴位移通道的灵敏度为7.874V/mm，在2mm的工作范围内，非线性偏差不大于25.4µm。
在下列的允许工作温度范围内，温度变化影响的最大附加误差不大于仪表使用范围的5%。
工作温度范围：a.探头和延伸电缆：-34～177℃；b.前置器：-34～66℃；c.监测器和电源：-29～66℃。
2．3 检查效验2．3．1 检查项目2．3．1．1 探头及组成电缆组件完整无损，接头无氧化锈蚀，端部的保护层不应有碰伤或剥落的痕迹，紧固件齐全好用，接线盒无损坏。
2．3．1．2 延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。
2．3．1．3 前置器完整无损，安装盒无脱落变形和密封不良现象，前置器与安装盒之间需有良好的绝缘层。
本特利探头检查安装作业指导
本特利探头检测及安装作业指导说明编号:目录1. 目的 (2)2. 范围 (2)3. 定义 (2)4. 参考文献 (2)5. 说明指导 (3)5.1 探头检查及更换. (3)5.2 探头安装 (6)6. 注意事项 (6)1. 目的此作业指导的目的是提供操作步骤对于本特利探头的检查、安装、更换在旋转设备上。
2. 适用范围此作业指导适用范围包含所有本特利探头应用于旋转设备上状态监视及仪表连锁系统含振动、位移、键相、转速3. 定义本特利探头: 本特利公司制造的电涡流传感器应用于检测振动、位移、键相、速度延长电缆: 一根同轴电缆连接在传感器和前置器之间前置器: 一个转换设备把从探头来的信号传送到3500监测系统TK3: 一种校验本特利探头静态及动态特征曲线的专用工具4. 参考文献本特利说明书:1, 3300XL 8mm 电涡流传感器2, 3300 5mm, 8mm 电涡流传感器3, 3500/25 键相卡4, 3500/40 振动卡5, 3500/42 振动及位移卡6, 3500/50 转速卡5. 说明指导5.1 探头检查及更换.5.1.1 所有探头安装前都需要做检查.5.1.2 Beside linearity verification, dynamic verification should be done for the probesused in vibration.5.1.3 在做检查前确保探头、延长电缆、前置器相互匹配（5M系统、9M系统）5.1.4 被测量探头电阻值应在本特利探头说明书规定范围内，列表如下:8mm 探头11mm 探头65.1.5被测量延长电缆电阻值应在本特利延长电缆说明书规定范围内，列表如下:8mm 延长电缆11mm延长电缆5.1.6 当使用延长电缆时在线芯与外导体测量总电阻其值应小于以下值：8 mm 探头: 8.75+/-0.7Ohms 5m系统9.87+/-0.9 Ohms 9m系统11 mm 探头: 7.2+/-0.9Ohms f5m系统8.5+/-1.2 Ohms 9m系统5.1.7 按照图5.1的方式连接探头、延长电缆、前置器、TK3 ，调整千分尺每间隔0.25mm, 记录间隙电压值在事先准备好的校验表中，绘制校验曲线如图5.25.1.8 检查测量值是否符合本特利系统要求值，如果测量值超过本特利系统要求值，此探头不合格不能被安装使用。
bently位移传感器
概述3300 XL 11 mm电涡流传感器系统由以下几部分组成：·3300 XL 11mm探头·3300 XL 11mm延伸电缆·3300 XL 11mm前置器对于油膜轴承机器非接触式振动和位移测量，3300 XL 11mm 电涡流传感器系统可输出V/mm ( 100mV/mil )。
11mm的探头端部使这种传感器与我们标准的3300 XL8mm传感器系统相比具有更大的线性区。
它主要应用在要求大线性范围的下列测量：·轴向（推力）位移测量·蒸汽轮机的斜面差胀测量·往复式压缩机活塞杆位移或下降的测量·转速计和零转速测量·相位参考（键相位）信号3300 XL11mm前置器的设计目标是取代7200系列11mm和14mm传感器系统。
当从7200系统升级到3300 XL 11mm系统时，所有的部件都必须被3300 XL 11mm部件替换；同时，监测系统也要升级。
如果使用3500监测系统，则需要软件组态的升级版本，该版本可以兼容3300 XL 11mm系统；现存的3300监测系统也需要作相应的修改。
欲了解更多信息，可与本特利内华达公司当地的销售和服务代表联系。
应用建议：3300 XL11mm趋近式传感器系统设计用于频率范围从0到8kHz的位移或振动测量，典型应用包括径向振动和位移、轴向位移以及键相位测量。
应用注意事项：虽然前置器的终端和连接器具备静电释放保护功能，但在使用过程中还应对静电释放多加注意。
前置器3300 XL 11mm 前置器与3300 XL8mm前置器有同样的优点。
由于设计精巧，它既可以采用导轨安装，也可以采用传统的面板安装。
改进的抗辐射能力使它在安装上毋需作任何考虑就可以达到欧洲电磁兼容性标准，这一特性也可以使它免受附近各种高频无线电波的干扰。
前置器上的弹簧定位端子带使安装更方便快捷，不需要特殊的安装工具，连线也十分坚固可靠。
轴位移探头调校
轴位移振动探头的安装与校验一、本特利前置放大器接线将探头与延伸电缆连接，延伸电缆再与前置放大器连接。
前置放大器有3个电线接头（COM、V24-、OUT)，其中COM端子接供电24V+，V24-端子接供电24V-，OUT端子接去SIS本特利系统信号线。
此为一般装置内本特利前置放大器的接线方法。
二、迈确变送器的接线。
循环水厂汽轮机有所不同，由于没有本特利系统，它的位移与振动的测量通过迈确的变送器完成。
迈确变送器把前置放大器的电压信号转换成4-20MA的电流信号，传送到DCS从而完成测量。
其中COM端子-----接----前置放大器的COM端子-V端子-------接--------前置放大器的V24-端子SIG端子------接-------前置放大器的OUT端子4-20MA端子------接--------DCS信号接收端子24VDC端子----------接-----------供电24V端子迈确变送器分为两种型号：5510C-101-24V为轴振动5516C-M1032为轴位移由于外表一样，如需更换时请务必注意！三、本特利探头安装的注意事项。
1、安装前务必检查探头的头部塑料测量部分是否有划伤等损害。
探头铜接头是否损坏或腐蚀，是否与延伸电缆接好并旋紧。
与机组连接部分旋紧螺丝是否已经旋紧。
2、延伸电缆不开路，铜接头是否损坏或腐蚀，是否与探头的铜接头已经旋紧，是否与前置放大器已经连接并紧固。
3、检查前置放大器的供电电压，用万用表测量前置放大器的COM 端子和24V-端子，一般为20-23V左右。
4、检查前置放大器的探头零点电压，用万用测量前置放大器的COM 端子和OUT端子，调节探头的插入深度，先把零点电压调节为9.7V 到10.3V左右（粗调），然后缓慢调节探头深度，并与DCS进行联校，使DCS上位移（量程一般为-1到1mm）和震动（量程一般为0到100um)读数基本为0（细调）。
然后，慢慢旋紧紧固螺丝，再与DCS数据进行比对，防止紧固过程中引起读数的偏差。
