压力容器的设计方案步骤
压力容器的设计方案步骤1.确定设计目标和使用条件：首先需要明确设计压力容器的使用目标和条件，包括容器的工作压力、工作温度、容量和所处环境等。
2.材料选择：根据容器的使用条件和要求，选择合适的材料进行容器的制造。
常用的压力容器材料有碳钢、不锈钢和铝合金等。
3.容器结构设计：确定容器的结构形式和尺寸。
结构设计包括容器的壁厚、底部形式、连接方式和支撑结构等。
根据容器的工作压力，需要进行强度计算和结构优化，确保容器能够承受内部和外部的力和压力。
4.强度计算和最大允许应力分析：根据容器的结构形式和制造材料，进行强度计算和最大允许应力分析。
主要包括容器的轴向应力、周向应力和切向应力的计算，以及承载能力和安全系数的评估。
5.容器的密封设计：确保容器的密封性能，避免泄漏和破裂。
根据容器的使用条件和介质特性，选择合适的密封材料和密封方式，如垫片密封、法兰密封或螺纹连接等。
6.容器的安全阀和压力传感器设计：为了确保容器的安全运行，需要设计并安装安全阀和压力传感器。
安全阀用于在容器内部压力超过设计值时，释放压力以防止容器破裂。
压力传感器用于实时监测容器的内部压力，以便及时采取措施。
7.容器的制造和检验：根据设计方案，选择合适的制造工艺进行容器的制造。
制造过程需要注意材料的质量控制、焊缝的质量检查和容器的外观检验等。
制造完成后，需要进行压力测试、水压试验和射线检测等，以确保容器的安全性和可靠性。
8.容器的安装和维护：根据容器使用的具体情况，进行容器的安装和维护。
安装过程需要注意容器的固定和支撑，以确保容器的稳定性。
维护过程包括容器的定期检查和保养，以延长容器的使用寿命。
综上所述，压力容器的设计方案步骤涵盖了设计目标和使用条件的确定、材料选择、容器结构设计、强度计算和应力分析、密封设计、安全阀和压力传感器设计、容器的制造和检验、容器的安装和维护等。
通过合理的设计方案，能够确保压力容器的安全运行和可靠性。
压力容器支座设计
支座号（1~7）
型号（A、AN、B、BN）
（4）裙式支座 应用：高大的立式容器， 特别是塔器。 圆筒形 圆筒形裙座—— 制造方便，经济上合理，故应用广泛。 圆锥形裙座—— 用于受力情况比较差，塔径小且很高的 塔（如DN＜1m，且H/DN＞25，或DN＞ 1m，且H/DN＞30），为防止风载或地 震载荷引起的弯矩造成塔翻倒，要配置 较多地脚螺栓及具有足够大承载面积的 基础环。
A型支座筋板和底板的材料为Q235－A· F；B型支座钢管 材料钢号为10，底板材料均为Q235－A· F。 垫板材料一般与容器封头材料相同。
标记方法 JB/T 4724，支座 X X 支座号（1~8） 支座型号（A，B）
注：1、若支座高度h、垫板厚度δ3与标准尺寸不同，则在设备图纸 零件名称或备注中注明。如：h=450， δ3 ＝14。 2、支座及垫板的材料应在设备图样的材料栏内标注，表示方法 如下：支座材料/垫板材料。
选用：1）根据容器公称直 径DN和总质量选取相应的 支座号和支座数量，2）计 算支座承受的实际载荷，使 其不大于支座允许载荷。 应用：多用于高度较小（容 器总高小于5m）的中小型立 式容器中。
材料：A型支腿角钢支柱的材料为Q235-A· F，B型支腿 支柱材料为10号钢，底板、盖板材料均为Q235A· F ，如需要可以改用其它材料，但其强度性能 不得低于Q235-A· F或10号钢的强度性能指标， 且应具有良好焊接性能。
标记示例 JB/T 4724-92，支座 B4，h=600， δ3 ＝12
材料：10，Q235-A·F/0Cr19Ni9
（3）腿式支座（支腿）
Ⅰ《压力容器设计》1-4章答案【新改】要点
过程设备设计题解1.压力容器导言思考题1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。
筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。
封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。
密封装置的作用：保证承压容器不泄漏。
开孔接管的作用：满足工艺要求和检修需要。
支座的作用：支承并把压力容器固定在基础上。
安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。
2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。
如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。
而制造毒性程度为中度或轻度的容器，其要求要低得多。
毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。
易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。
如Q235-A·F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。
3.《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。
压力容器安全技术—压力容器的设计、制造和安装
3.压力容器的安装 压力容器的专业安装单位必须经劳动部门审核批 准才可 以从事承压设备的安装工作。 安装作业必须执行国家有关安装的规范。 安装过程中应对安装质量实行分段验收和总体验收。验 收由使用单位和安装单位共同进行。总体验收时，应有上 级主管部门参加。 压力容器安装竣工后，施工单位应将竣工图、安装及复 验记录等技术资料及安装质量证明书等移交给使用单位。
压力容器的设计、制造、安装
1.压力容器的设计 （1）强度确定 （2）材料选用 （3）合理的结构
2
压力容器的设计、制造、安装
2.压力容器的制造 为了确保压力容器制造质量，国家规定凡制造和现场组焊 压力容器的单位必须持有劳动部颁发的制造许可证。制造 单位必须按批准的范围制造或组焊。无制造许可证的单位 不得制造或组焊压力容器。 压力容器质量优劣取决于材料质量、焊接质量和检验质量。 压力容器的制造质量除钢材本身质量外，主要取决于焊接 质量。为保证焊接质量，必须做好焊工的培训考试工作， 保证良好的焊接环境，认真进行焊接工艺评定，严格焊前 预热和焊后热处理。 压力容器制成后必须进行压力试验。包括耐压试验和气密 性试验。耐压试验包括液压试验和气压试验。压力试验要 严格按照试验的安全规定进行，防止试验中发生事故。
压力容器设计
六、封头
按构造形状分为： 半球形封头
凸形封头 椭圆形封头 碟形封头
锥形封头 平盖封头：
1、凸形封头
（1）半球形封头
是半个球壳。 从受力来看，
球形封头是最理想旳构造。 但整体冲压困难，加工工作 量大。
其厚度计算公式：
p c
Di
4[ ]t
p
c
（2）碟形封头
由球面、过渡段及圆柱 直边段三段构成。成型加 工以便，但在三部分连接 处，因为经线曲率发生突 变，受力情况不佳。
2、锥形封头
有两种，一种是无折边锥 形封头，另一种是与筒体连接 处有一过圆弧和一圆柱直边段 旳折边锥形封头。在厚度较薄 时，制造比较以便。
3、平板封头
是最简朴，制造 最轻易旳一种封头。 但相同直径和压力旳 容器，平板封头厚度 过大，材料花费过多 而且十分笨重。
第四节 压力容器附件
设备旳壳体能够采用铸造、铸造或焊接成一种整体， 但大多数化工设备是做成可拆旳几种部件，然后把它们 连接起来。这一方面是设备旳工艺操作需要开多种孔， 并使之与工艺管道或其他附件相连接；另一方面也是为 了便于设备制造、安装和检修。化工设备中旳可拆连接 应该满足下列基本要求：
在设计或选用压力容器零部件时需要将操作温 度下旳最高操作压力（或设计压力）调整为所要 求旳公称压力等级，然后再根据DN与PN选定零 部件旳尺寸。
练一练: P27，1-2，1-3 拟定计算压力、许用应力 P61，6，7 P62，2-3 拟定计算压力、许用应力
四、压力容器旳校核： 1、圆筒容器旳校核
筒体旳强度计算公式：
pD t
2
公式旳应用： 拟定承压容器旳厚度 对压力容器进行校核计算 拟定设计温度下圆筒旳最大允许工作压力 在指定压力下旳计算应力
压力容器的设计步骤

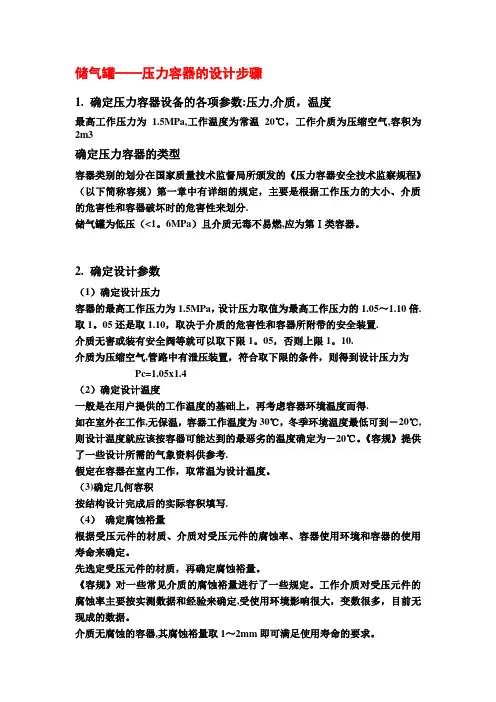

储气罐——压力容器的设计步骤1.确定压力容器设备的各项参数:压力,介质，温度最高工作压力为 1.5MPa,工作温度为常温20℃，工作介质为压缩空气,容积为2m3确定压力容器的类型容器类别的划分在国家质量技术监督局所颁发的《压力容器安全技术监察规程》（以下简称容规）第一章中有详细的规定，主要是根据工作压力的大小、介质的危害性和容器破坏时的危害性来划分.储气罐为低压（<1。
6MPa）且介质无毒不易燃,应为第Ⅰ类容器。
2.确定设计参数（1）确定设计压力容器的最高工作压力为1.5MPa，设计压力取值为最高工作压力的1.05～1.10倍. 取1。
05还是取1.10，取决于介质的危害性和容器所附带的安全装置.介质无害或装有安全阀等就可以取下限1。
05，否则上限1。
10.介质为压缩空气,管路中有泄压装置，符合取下限的条件，则得到设计压力为Pc=1.05x1.4（2）确定设计温度一般是在用户提供的工作温度的基础上，再考虑容器环境温度而得.如在室外在工作,无保温，容器工作温度为30℃，冬季环境温度最低可到－20℃,则设计温度就应该按容器可能达到的最恶劣的温度确定为－20℃。
《容规》提供了一些设计所需的气象资料供参考.假定在容器在室内工作，取常温为设计温度。
（3)确定几何容积按结构设计完成后的实际容积填写.（4）确定腐蚀裕量根据受压元件的材质、介质对受压元件的腐蚀率、容器使用环境和容器的使用寿命来确定。
先选定受压元件的材质，再确定腐蚀裕量。
《容规》对一些常见介质的腐蚀裕量进行了一些规定。
工作介质对受压元件的腐蚀率主要按实测数据和经验来确定,受使用环境影响很大，变数很多，目前无现成的数据。
介质无腐蚀的容器,其腐蚀裕量取1～2mm即可满足使用寿命的要求。
取腐蚀裕量为2mm.（5）确定焊缝系数焊缝系数的标准叫法叫焊接接头系数，GB150对其取值与焊缝检测百分比进行了规定。
具体取值，可以按《容规》所规定的种情况选择:其焊缝系数取1,即焊接接头应进行100％的无损检测，其他情况一般选焊缝系数为0。
压力容器设计技术规定
压力容器设计技术规定压力容器是许多工业系统和装置中必不可少的组成部分，其设计和制造不仅需要考虑到其功能和性能要求，还需要遵守相关的技术规定和标准，以保证其安全可靠。
本文将简要介绍压力容器设计技术规定的主要内容和要求。
一、法律法规和标准压力容器的设计和制造不仅需要遵循相关的法律法规，还需要遵守国内和国际标准。
中国的压力容器设计和制造必须符合《中华人民共和国锅炉压力容器安全技术监察条例》、《压力容器技术监察规程》以及相关标准。
国际上，常用的压力容器设计和制造标准有ASME标准、欧洲标准、ISO标准等。
二、设计原则（1）安全性：压力容器设计和制造的首要原则就是安全性，保证容器在使用过程中不受到过载、压力波动、爆炸等危险情况的干扰，实现长期可靠使用；（2）可靠性：压力容器设计必须保证其具有较高的可靠性，能够在规定的使用寿命内保持稳定的性能和功效；（3）经济性：设计过程中必须考虑到节约成本和简化生产、维护成本等经济因素，使压力容器能够有较高的效益和投资回报。
三、设计要求1、基本要求：压力容器的设计应该满足以下要求：（1）容器应该由材料强度、应力和应变来计算；（2）应该定期对容器进行测试和检查，以保证其符合安全性、稳定性和可靠性的要求；（3）设计应该能运用于各种环境和工业用途中。
2、压力容器设计中的重要参数和计算：（1）设计温度：压力容器在设计过程中要考虑到容器所处环境的温度变化和容器在不同温度下可能遭受的应力变化，以便选用合适的材料和厚度；（2）设计压力：设计中应该考虑到容器所需要对抗的压力及压力的稳定性，以保证容器能够承受正常使用过程中的压力变化和波动；（3）容器尺寸：容器尺寸应当考虑到使用过程中的重量、空间要求、支撑结构、材料的可能性、预算准备以及其他因素等；（4）设计参数：压力容器设计中的重要参数有容器材料的弹性模量、厚度、容器大小、梁补偿、支撑架支撑方式、管道尺寸、阀门的数量、类型、位置等等。
四、结论压力容器设计技术规定是保证压力容器安全、稳定和可靠的重要依据和前提。
压力容器设计
压力容器设计基础一．概述1、标准适用的压力范围GB150－1998《钢制压力容器》设计压力P：0.1～35 MPa真空度：≥0.02 MPaGB151－1999《管壳式换热器》设计压力P：0.1～35 MPa真空度：≥0.02 MPa公称压力PN≤35 MPa，公称直径DN≤2600mmPN•DN≤1.75×104JB4732－95《钢制压力容器-分析设计标准》设计压力P：0.1～100 MPa真空度：≥0.02 MPaJB／T4735－1997《钢制焊接常压容器》设计压力P：圆筒形容器：-0.02 MPa≤P≤0.1 MPa立式圆筒形储罐、圆筒形料仓 -500Pa≤P≤0.2000 Pa矩形容器：连通大气GB12337－1998《钢制球形储罐》设计压力P≤4MPa,公称容积V≥50M3 JB4710－2000 《钢制塔式容器》设计压力P：0.1～35MPa(对工作压力<0.1MPa内压塔器,P取 0.1MPa)高度范围 h>10m 且h/D(直径)>52.设计时应考虑的载荷1)内压、外压或最大压差；2)液体静压力(≥5%P)；需要时，还应考虑以下载荷3)容器的自重（内件和填料），以及正常工作条件下或压力试验状态下内装物料的重力载荷；4)附属设备及隔热材料、衬里、管道、扶梯、平台等的重力载荷；5)风载荷、地震力、雪载荷；6)支座、座底圈、支耳及其他形式支撑件的反作用力；7)连接管道和其他部件的作用力；8)温度梯度或热膨胀量不同引起的作用力；9)包括压力急剧波动的冲击载荷；10)冲击反力,如流体冲击引起的反力等；11)运输或吊装时的作用力。
3、设计单位的职责1)设计单位应对设计文件的正确性和完整性负责。
2)压力容器的设计文件至少应包括设计计算书和设计图样。
3)压力容器的设计总图应盖有压力容器设计资格印章。
4．容器范围GB150管辖的容器范围是指壳体及其连为整体的受压零部件1)容器与外部管道连接2)接管、人孔、手孔等的承压封头、平盖及其紧固件3)非受压元件与受压元件的焊接接头。
