粉喷桩检测

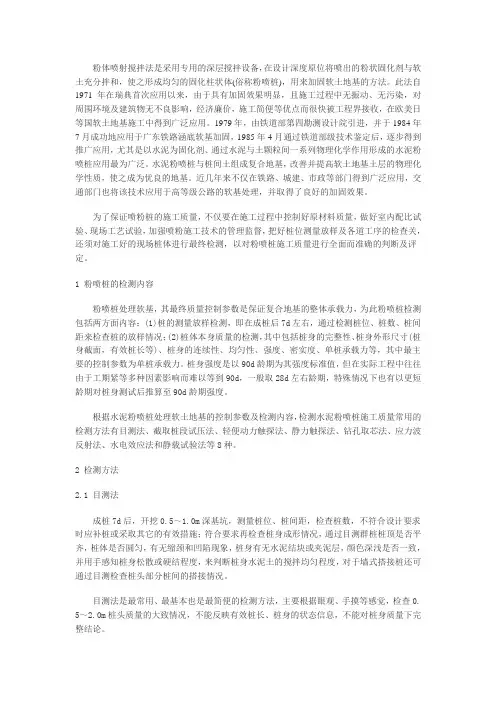

粉喷桩的检测
粉体喷射搅拌法是采用专用的深层搅拌设备，在设计深度原位将喷出的粉状固化剂与软土充分拌和，使之形成均匀的固化柱状体(俗称粉喷桩)，用来加固软土地基的方法。
此法自1971年在瑞典首次应用以来，由于具有加固效果明显，且施工过程中无振动、无污染，对周围环境及建筑物无不良影响，经济廉价，施工简便等优点而很快被工程界接收，在欧美日等国软土地基施工中得到广泛应用。
1979年，由铁道部第四勘测设计院引进，并于1984年7月成功地应用于广东铁路涵底软基加固，1985年4月通过铁道部级技术鉴定后，逐步得到推广应用，尤其是以水泥为固化剂、通过水泥与土颗粒间一系列物理化学作用形成的水泥粉喷桩应用最为广泛。
水泥粉喷桩与桩间土组成复合地基，改善并提高软土地基土层的物理化学性质，使之成为优良的地基。
近几年来不仅在铁路、城建、市政等部门得到广泛应用，交通部门也将该技术应用于高等级公路的软基处理，并取得了良好的加固效果。
为了保证喷粉桩的施工质量，不仅要在施工过程中控制好原材料质量，做好室内配比试验、现场工艺试验，加强喷粉施工技术的管理监督，把好桩位测量放样及各道工序的检查关，还须对施工好的现场桩体进行最终检测，以对粉喷桩施工质量进行全面而准确的判断及评定。
1 粉喷桩的检测内容粉喷桩处理软基，其最终质量控制参数是保证复合地基的整体承载力，为此粉喷桩检测包括两方面内容：(1)桩的测量放样检测，即在成桩后7d左右，通过检测桩位、桩数、桩间距来检查桩的放样情况；(2)桩体本身质量的检测，其中包括桩身的完整性、桩身外形尺寸(桩身截面，有效桩长等)、桩身的连续性、均匀性、强度、密实度、单桩承载力等，其中最主要的控制参数为单桩承载力。
桩身强度是以90d龄期为其强度标准值，但在实际工程中往往由于工期紧等多种因素影响而难以等到90d，一般取28d左右龄期，特殊情况下也有以更短龄期对桩身测试后推算至90d龄期强度。
根据水泥粉喷桩处理软土地基的控制参数及检测内容，检测水泥粉喷桩施工质量常用的检测方法有目测法、截取桩段试压法、轻便动力触探法、静力触探法、钻孔取芯法、应力波反射法、水电效应法和静载试验法等8种。
水利工程中粉喷桩基础的质量检测和控制
水利工程中粉喷桩基础的质量检测和控制水泥粉喷桩是以水泥干粉作为固化剂，利用大型机械将软土与水进行混合，并形成稳定的桩体。
粉喷桩施工是在整个建筑施工过程中极为重要的环节，在一定程度上来讲是整个建筑工程质量与安全性的保障，基于此做好桩基检测的监督和管理，并及时吸收和运用先进的施工技术完善桩基项目的工程质量，并在原有的传统技术上与新科技进行融合，实现桩基检测工作的一次突破。
本文就质量检测和施工管理控制层面提出一些自己的见解标签：水利工程；粉喷桩；质量检测和控制粉喷桩广泛应用于房屋，水利和路面建设等多个建筑工程的施工，是现代施工的基础技术之一，具有施工速度快，占地面积小，施工质量高等优点。
一般的钻孔粉喷桩多为现场型隐蔽施工工程，日常的维护和检修比较困难，需要其在施工中保证其质量，需要施工监管人员通过原料审查，施工方案审批，钻孔施工现场监管和工程质量检收等步骤。
水利工程的建设地区一般在临河位置，地质较软，比较适合使用防水性和稳定性较强的粉喷桩进行施工。
一、桩基础质量检测工作内容桩基础广泛应用于房屋，水利和路面建设等多个建筑工程的施工，是现代施工的基础技术之一。
相对的桩基检测技术也是多种多样的，主要分为以下几个方面，其工程占比如下图1所示。
（一）承载力的检测在桩基检测中，承载力的检测是其基础，包括对施工项目内桩墩墙的横向或纵向承载力的检测，墩底承载力的检测和单独桩体以及连片桩体的检测，墩底持力层承载力及变形性状的检测等。
（二）桩身结构完整性检测桩基检测中的基桩桩身完整性检测主要指在施工项目基本结束后，对桩基项目施工中桩墩墙的结构进行复查，反映桩身截面尺寸相对变化、桩身材料密实性和连续性的综合定性指标。
目前建筑工程中对于粉喷桩主要使用的检测方法是轻便触探法、钻芯法。
通过检测桩身结构完整性，保证其功能可以正常实施，从大体上帮助建筑施工队伍了解该项目的完成进度（三）负荷分载比的检测在桩基项目完成时，首先要对其负荷载比进行检测，检测桩基上的共同作用力分布及桩土载荷分布比例。
水泥搅拌桩检测方法
水泥搅拌桩检测方法1粉喷桩的检测内容粉喷桩处理软基，其最终质量控制参数是保证复合地基的整体承载力，为此粉喷桩检测包括两方面内容：(1)桩的测量放样检测，即在成桩后7d左右，通过检测桩位、桩数、桩间距来检查桩的放样情况；(2)桩体本身质量的检测，其中包括桩身的完整性、桩身外形尺寸(桩身截面，有效桩长等)、桩身的连续性、均匀性、强度、密实度、单桩承载力等，其中最主要的控制参数为单桩承载力。
桩身强度是以90d龄期为其强度标准值，但在实际工程中往往由于工期紧等多种因素影响而难以等到90d，一般取28d左右龄期，特殊情况下也有以更短龄期对桩身测试后推算至90d龄期强度。
根据水泥粉喷桩处理软土地基的控制参数及检测内容，检测水泥粉喷桩施工质量常用的检测方法有目测法、截取桩段试压法、轻便动力触探法、静力触探法、钻孔取芯法、应力波反射法、水电效应法和静载试验法等8种。
2 检测方法2.1 目测法成桩7d后，开挖0.5～1.0m深基坑，测量桩位、桩间距，检查桩数，不符合设计要求时应补桩或采取其它的有效措施；符合要求再检查桩身成形情况，通过目测群桩桩顶是否平齐，桩体是否圆匀，有无缩颈和凹陷现象，桩身有无水泥结块或夹泥层，颜色深浅是否一致，并用手感知桩身松散或硬结程度，来判断桩身水泥土的搅拌均匀程度，对于墙式搭接桩还可通过目测检查桩头部分桩间的搭接情况。
目测法是最常用、最基本也是最简便的检测方法，主要根据眼观、手摸等感觉，检查0.5～2.0m桩头质量的大致情况，不能反映有效桩长、桩身的状态信息，不能对桩身质量下完整结论。
2.2 截取桩段试压法在成桩一定龄期后(一般不少于10d)，在现场开挖出的桩体上部、桩顶以下连续截取长度等于桩径的三段桩体，上下截面用水泥砂浆整平，装入压力架后用压力机试压，可测得桩身的抗压强度和变形模量，同时也可以在桩段抗压破坏时进一步观察桩体喷粉搅拌的均匀性。
该方法测试出的数据直接可靠，既可积累室内强度与现场强度之间的数据关系，又可避免桩体横断面方向上强度不均匀的影响。
粉喷桩检测
粉喷桩施工质量检测方法研究1、粉喷桩质量检测方法综述1．1挖桩检查法。
该法是目前软基础设计规范规定的方法，要求按桩总数2%的取样，挖桩检查桩的成型情况，然后分别在桩顶以下50厘米、150厘米等部位截取足尺桩头，进行无侧限抗压强度试验。
该方法对于粉喷桩易于出问题的下部则无法检测，不仅挖桩、截桩头工程量大，而且破坏了天然地层，回填困难。
据此，该方法弊大利小，不应作为规范推广的方法。
1．2轻便触探仪触探法也是规范规定的方法。
轻便触探需在早期进行，一般龄期不能超过5 ~ 7天，且轻便触探探测深度不超过4米，故对粉喷桩深层质量无法测定，和前一种方法一样，测定结果无代表性。
1．3 钻孔取芯法采用地质钻机对粉喷桩进行全程钻孔取芯样（龄期一般为28天），这是目前粉喷桩质量检测中常用的方法，测定结果能较好地反映粉喷桩的整体质量，但该方法也存在检测时间长、钻孔费用高，钻孔取芯时间一般需在28天以后，难以对粉喷桩质量实施动态控制等问题。
1．4 静载试验法能根据桩承载力的大小定性的确定桩体质量，但由于测试费用较高，每个工程只能抽检很少数量，故测试结果也无代表性。
1．5 动测法主要是指低应变动测法，它是基于一维波动理论，利用弹性波的传播规律来分析桩身完整性。
检测速度快，测试简单，但国内大量资料表明，粉喷桩桩体强度与波速之间关系离散，桩端阻抗与周围介质没有明显变化，桩底反射不明显，因而难以用动测法评价桩身质量。
以上各种方法各有利弊，但每一种方法都不能快速、有效、经济地对粉喷桩质量检测，保证粉喷桩质量。
2．静力触探法（CPT法）和标准贯入试验法（SPT 法）检测方法与测试结果分析粉喷桩桩质量应包括至少三个方面：桩体强度、搅拌均匀性和桩身长度。
采用CPT法能够快速、经济、有效地对粉喷桩前期强度或施工时的实时质量进行检测，便于粉喷桩质量的事先控制。
本次实验对不同龄期，不同的掺灰量，分复搅和不复搅等不同情况，结合钻孔取芯，对多根粉喷桩进行了对比试验。
粉喷桩质量检验报告单
粉喷桩质量检验报告单粉喷桩是一种常用的土木工程基础施工技术，其质量检验对保证工程施工质量和工程安全至关重要。
下面是一份粉喷桩质量检验报告单，详细描述了粉喷桩的施工质量检验过程和结果。
二、工程概况1.工程名称：XXX工程2.施工单位：XXX公司3.检验单位：XXX检验中心4.施工地点：XXX地点5.施工时间：XXXX年XX月XX日三、检验项目1.粉喷桩外观质量检验2.粉喷桩尺寸检验3.粉喷桩强度检验4.粉喷桩防腐层质量检验四、检验方法和标准1.外观质量检验：按照《土木工程施工质量验收规范》相关要求进行检验。
2.尺寸检验：通过测量实际施工尺寸与设计尺寸的偏差进行检验。
3.强度检验：采用无损检测仪器对粉喷桩进行超声波检测。
4.防腐层质量检验：按照《钢筋混凝土结构防腐蚀工程施工与验收规范》相关要求进行检验。
五、检验结果及评定1.外观质量检验结果：经检验，粉喷桩外观质量良好，无麻面、裂缝等缺陷，符合要求。
2.尺寸检验结果：通过测量，实际施工尺寸与设计尺寸的偏差在允许范围内，符合要求。
3.强度检验结果：经超声波检测，粉喷桩强度满足设计要求，达到XX等级。
4.防腐层质量检验结果：经检验，粉喷桩防腐层涂布均匀，无脱落、龟裂等现象，符合要求。
六、检验结论经过全面检验，粉喷桩的外观质量、尺寸、强度和防腐层质量均符合设计要求和相关标准，经批准中心评定为合格。
七、建议与措施1.维护粉喷桩外观质量：定期清洗粉喷桩表面，及时处理麻面、裂缝等缺陷。
2.注意粉喷桩防腐层的保护：避免防腐层受损，控制施工进度，避免过早荷载。
3.加强施工质量管理：规范施工操作，严格执行相关施工规范和标准。
4.定期检测粉喷桩强度：定期进行超声波检测，及时发现问题并采取相应的修复措施。
以上是粉喷桩质量检验报告单的内容，从外观质量、尺寸、强度和防腐层质量等方面对粉喷桩进行了全面检验。
通过评定和建议措施提供了质量改进的指导。
精细的质量管理是保证工程施工质量的重要措施，希望该报告单对于工程施工有一定的参考价值。

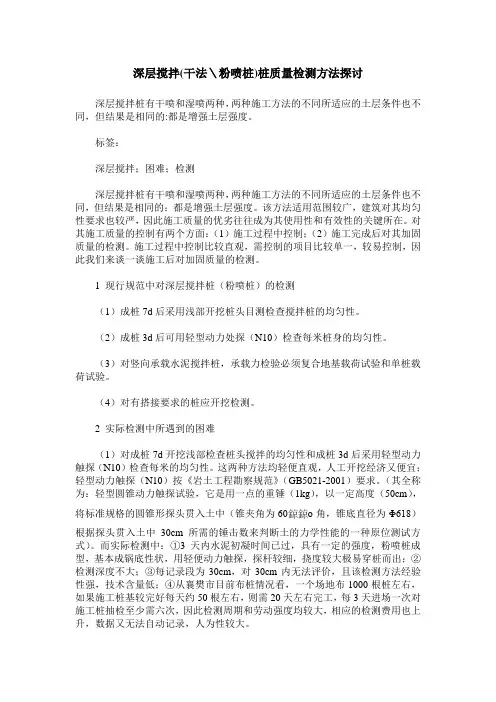

深层搅拌(干法＼粉喷桩)桩质量检测方法探讨
深层搅拌(干法＼粉喷桩)桩质量检测方法探讨深层搅拌桩有干喷和湿喷两种，两种施工方法的不同所适应的土层条件也不同，但结果是相同的:都是增强土层强度。
标签：深层搅拌；困难；检测深层搅拌桩有干喷和湿喷两种，两种施工方法的不同所适应的土层条件也不同，但结果是相同的：都是增强土层强度。
该方法适用范围较广，建筑对其均匀性要求也较严，因此施工质量的优劣往往成为其使用性和有效性的关键所在。
对其施工质量的控制有两个方面：（1）施工过程中控制；（2）施工完成后对其加固质量的检测。
施工过程中控制比较直观，需控制的项目比较单一，较易控制，因此我们来谈一谈施工后对加固质量的检测。
1 现行规范中对深层搅拌桩（粉喷桩）的检测（1）成桩7d后采用浅部开挖桩头目测检查搅拌桩的均匀性。
（2）成桩3d后可用轻型动力处探（N10）检查每米桩身的均匀性。
（3）对竖向承载水泥搅拌桩，承载力检验必须复合地基载荷试验和单桩载荷试验。
（4）对有搭接要求的桩应开挖检测。
2 实际检测中所遇到的困难（1）对成桩7d开挖浅部检查桩头搅拌的均匀性和成桩3d后采用轻型动力触探（N10）检查每米的均匀性。
这两种方法均轻便直观，人工开挖经济又便宜；轻型动力触探（N10）按《岩土工程勘察规范》（GB5021-2001）要求。
（其全称为：轻型圆锥动力触探试验，它是用一点的重锤（1kg），以一定高度（50cm），将标准规格的圆锥形探头贯入土中（锥夹角为60ο角，锥底直径为Φ618）根据探头贯入土中30cm所需的锤击数来判断土的力学性能的一种原位测试方式）。
而实际检测中：①3天内水泥初凝时间已过，具有一定的强度，粉喷桩成型，基本成锅底性状，用轻便动力触探，探杆较细，挠度较大极易穿桩而出；②检测深度不大；③每记录段为30cm，对30cm内无法评价，且该检测方法经验性强，技术含量低；④从襄樊市目前布桩情况看，一个场地布1000根桩左右，如果施工桩基较完好每天约50根左右，则需20天左右完工，每3天进场一次对施工桩抽检至少需六次，因此检测周期和劳动强度均较大，相应的检测费用也上升，数据又无法自动记录，人为性较大。
粉喷桩的检测方法
粉喷桩的检测方法
2.1 桩距桩径及钻杆倾斜度的检测
在每处粉喷桩施工过程中，随机按规定频率用吊锤对钻杆倾斜度进行现场检测；对已成桩7 d的粉喷桩，随机按规定频率挖出桩头，然后用卷尺对桩距、桩径进行检测。
2.2 桩体强度及桩长的检测
2.2.1 对1 对成桩7d大粉喷桩，随机按规定频率进行如下几项检测
（1）破去桩头0.3m~0.5m表层水泥，进行外观检测，主要检测其桩体外观是否圆顺，水泥土搅拌是否均匀；
（1）用轻便触探仪对开挖出来的桩头进行强度检测，根据N10贯入10cm的锤击次数或N 10的连续贯入30cm的锤击次数来判定桩头强度是否合格。
不合格的桩，在成桩28d后进行进行钻芯取样检测。
2.2.2 对成桩28d的粉喷桩，随机按规定频率或对有怀疑的桩进行钻芯取样检测，主要有以下几个方面。
（1）检测桩体粉喷是否均匀，桩体有无断粉现象，桩长是否达到设计要求；
（2）对粉喷桩的芯样进行加工，磨制成等高试件做无侧限抗压强度，应尽可能在芯样上、中、下三个部位各磨一组，一组三个试件，用三个试件的代表值评定强度。
根据以上的检测结果确定单桩的质量等级。
2.3 单桩和复合地基承载力检验
对某一场地施工质量有疑问时，最终可以采用静荷载试验，检查复合地基承载力或单桩承载力。
静荷载试验没场地不小于3点，取3点试验的代表值，检查其是否满足设计要求。
2.4 无损检测
主要在试验路段，用小应变仪和地质雷达对桩基完整性检测，并与取芯对比，发现由于粉喷桩灰剂量小，被胶结的主体为软土，强度值低，与混凝土桩基差别大、无损检测灵敏度低，难以准确判断粉喷桩的施工质量。
因此主要依靠取芯检测来评定桩体强度和完整性。
粉喷桩施工及质量检测全过程
粉喷桩施工及质量检测全过程1. 粉喷桩施工概述粉喷桩是一种常用的土建施工技术，适用于各种土质地基的加固和改良。
粉喷桩施工通过将水泥和填充材料以气压喷射至地基中形成钻孔混凝土桩。
本文将详细介绍粉喷桩施工的全过程及质量检测要点。
2. 粉喷桩施工准备工作在进行粉喷桩施工前，需要进行以下准备工作：2.1 项目资料准备施工单位需提供以下项目资料：•设计文件：包括桩的布置图、桩的长度和直径等设计参数；•地质勘察报告：了解地质情况，确定施工方案和工艺。
2.2 设备和材料准备准备下列设备和材料：•粉喷桩设备：包括喷射机、压缩空气系统、搅拌设备等；•水泥、填充材料和混凝土添加剂；•钢筋和钢模板等施工辅助材料。
3. 粉喷桩施工流程粉喷桩施工一般分为如下步骤：3.1 选址和标定在施工现场选定桩位，使用测量工具标定钻孔的位置和深度。
3.2 钻孔使用钻机进行钻孔，根据设计要求控制钻孔的直径和深度。
3.3 净孔处理将钻孔中的杂物、岩石碎片等清除干净，确保钻孔内壁光滑。
3.4 检测与加固检测钻孔的直径和质量，并根据需要进行处理。
例如，若钻孔直径偏大，可以采用灌浆加固的方式。
3.5 搅拌和喷射将水泥、填充材料和水按一定比例搅拌均匀，并利用喷射机将混合材料以气压喷射到钻孔中。
3.6 桩身成型喷射完成后，待混凝土开始凝固，利用插入式模具形成钻孔混凝土桩身。
3.7 后续处理对桩身进行保护、维修和标记，确保施工完成后的桩身质量。
4. 粉喷桩质量检测粉喷桩施工完成后，需要进行质量检测以确保桩的质量和稳定性。
4.1 钻孔直径检测使用测量仪器对钻孔直径进行检测，查看是否符合设计要求。
4.2 混凝土质量检测对喷射形成的钻孔混凝土进行抽样，进行混凝土强度和成分的检测。
4.3 桩身质量检测对桩身进行质量检测，包括检测钢筋的布置情况、钢筋与混凝土之间的粘结情况等。
4.4 静载试验进行静载试验，测试桩的承载力和变形性能，评估桩的质量和稳定性。
5. 结束语通过本文，我们详细介绍了粉喷桩施工全过程及质量检测要点。
