霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。
它通过测量磁场变化来检测物体的位置、速度和方向等信息。
本文将介绍霍尔传感器的原理以及它在不同领域的应用。
2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。
这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。
通过测量霍尔电压的变化，可以得到与磁场相关的信息。
霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。
霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。
增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。
输出电路根据需求将电信号转换成数字信号或模拟信号输出。
3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。
在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。
在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。
3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。
在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。
此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。
3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。
在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。
在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。
3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。
在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。
在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。
4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。
霍尔传感器的工作原理、分类及应用
霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。
一、霍尔效应霍尔元件霍尔传感器霍尔效应如图1 所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为 B 的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为UH 的霍尔电压，它们之间的关系为。
式中d 为薄片的厚度，k 称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879 年研究载流导体在磁场中受力的性质时发现的。
(二)霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
(三)霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如图2 所示，是其中一种型号的外形图。
二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
(一)线性型霍尔传感器由霍尔元件、线性放大器和射极尾随器组成，它输出摹拟量。
(二)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
三、霍尔传感器的特性(一)线性型霍尔传感器的特性输出电压与外加磁场强度呈线性关系，如图3 所示，可见，在B1~B2 的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。
(二)开关型霍尔传感器的特性如图4 所示，其中BOP 为工作点“开”的磁感应强度，BRP 为释放点“关”的磁感应强度。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量装置，它利用霍尔效应来实现电流的非接触式测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指在导电材料中，当通过它的一定电流时，垂直于电流方向的方向上会产生一种电势差，这种现象被称为霍尔效应。
霍尔效应的产生是由于电流携带的电荷在磁场中受到洛伦兹力的作用。
2. 霍尔元件霍尔元件是霍尔电流传感器的核心部件，它通常由半导体材料制成。
霍尔元件的结构包括一个薄片状的半导体材料，两侧分别连接正负极的电极，以及一个垂直于薄片的磁场。
3. 工作原理当电流通过霍尔元件时，电流携带的电荷在磁场中受到洛伦兹力的作用，导致霍尔元件两侧产生电势差。
根据霍尔效应的原理，电势差的大小与电流的大小成正比。
通过测量霍尔元件两侧的电势差，可以间接得知通过它的电流大小。
4. 信号处理为了得到准确的电流测量结果，霍尔电流传感器通常还需要进行信号处理。
信号处理的过程包括放大、滤波、线性化等步骤。
放大可以增加电势差的幅度，提高测量的灵敏度；滤波可以去除噪声，提高信号的质量；线性化可以使输出信号与输入电流之间呈线性关系，方便后续的数据处理和分析。
三、应用领域1. 电力系统霍尔电流传感器在电力系统中广泛应用于电流测量和保护。
通过测量电力系统中的电流，可以实时监测电力负荷的大小，保护电力设备免受过载和短路的损害。
2. 汽车工业在汽车工业中，霍尔电流传感器被用于测量电动机的电流。
通过监测电动机的电流，可以实时掌握电动机的工作状态，提高汽车的性能和安全性。
3. 工业自动化霍尔电流传感器在工业自动化领域中也有广泛的应用。
例如，在机械设备中，通过测量电机的电流，可以实现电机的负载监测和故障诊断。
4. 新能源领域随着新能源的快速发展，霍尔电流传感器在太阳能和风能等领域也得到了广泛应用。
通过测量新能源设备中的电流，可以实时监测能源的产生和消耗情况，为新能源的管理和优化提供支持。

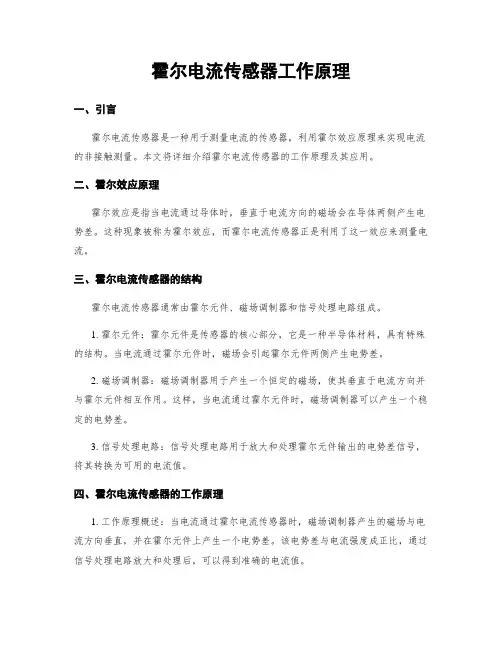

霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，利用霍尔效应原理来实现电流的非接触测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体两侧产生电势差。
这种现象被称为霍尔效应，而霍尔电流传感器正是利用了这一效应来测量电流。
三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场调制器和信号处理电路组成。
1. 霍尔元件：霍尔元件是传感器的核心部分，它是一种半导体材料，具有特殊的结构。
当电流通过霍尔元件时，磁场会引起霍尔元件两侧产生电势差。
2. 磁场调制器：磁场调制器用于产生一个恒定的磁场，使其垂直于电流方向并与霍尔元件相互作用。
这样，当电流通过霍尔元件时，磁场调制器可以产生一个稳定的电势差。
3. 信号处理电路：信号处理电路用于放大和处理霍尔元件输出的电势差信号，将其转换为可用的电流值。
四、霍尔电流传感器的工作原理1. 工作原理概述：当电流通过霍尔电流传感器时，磁场调制器产生的磁场与电流方向垂直，并在霍尔元件上产生一个电势差。
该电势差与电流强度成正比，通过信号处理电路放大和处理后，可以得到准确的电流值。
2. 具体工作原理：a. 电流通过霍尔元件时，磁场调制器产生的磁场与电流方向垂直。
b. 磁场调制器的磁场作用于霍尔元件，使其两侧产生电势差。
c. 电势差的大小与电流强度成正比，可以通过信号处理电路放大和处理。
d. 经过信号处理电路的转换，最终得到电流值的输出。
五、霍尔电流传感器的应用霍尔电流传感器广泛应用于各种需要对电流进行测量和监控的领域，包括但不限于以下几个方面：1. 工业自动化：用于电力系统、电机控制等领域的电流测量和监控。
2. 新能源领域：用于太阳能发电、风能发电等系统中的电流测量和控制。
3. 汽车电子：用于电动汽车、混合动力汽车等车辆的电流监测和保护。
4. 电力电子：用于电源管理、逆变器控制等应用中的电流测量和反馈控制。
霍尔电流传感器的工作原理和测量方法及应用的详细资料介绍
霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
霍尔器件是一种采用半导体材料制成的磁电转换器件，霍尔电流传感器包括开环式和闭环式两种，高精度的霍尔电流传感器大多属于闭环式，闭环式霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理。
今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。
霍尔电流传感器工作原理
1、直放式(开环)电流传感器(CS系列)
图1.开环霍尔电流传感器原理
当原边电流IP流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压VS精确的反映原边电流IP。
一般的额定输出标定为4V。
2、磁平衡式(闭环)电流传感器(CSM系列)。

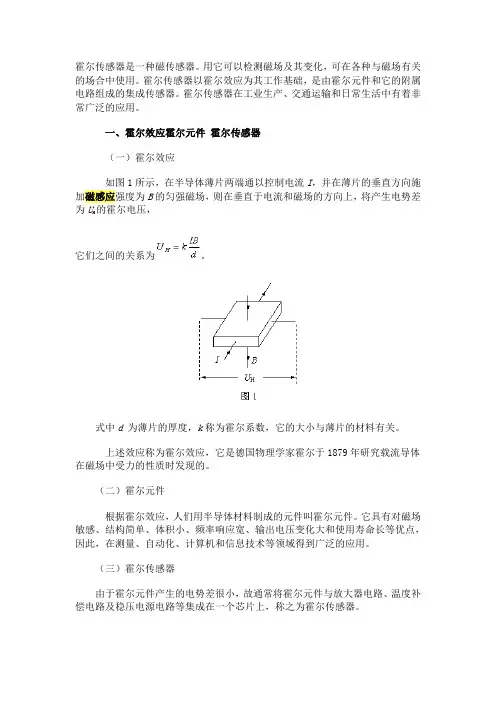

霍尔传感器和霍尔知识介绍,霍尔原理的应用
霍尔传感器是一种磁传感器。
用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔传感器以霍尔效应为其工作基础，是由霍尔元件和它的附属电路组成的集成传感器。
霍尔传感器在工业生产、交通运输和日常生活中有着非常广泛的应用。
一、霍尔效应霍尔元件霍尔传感器（一）霍尔效应如图1所示，在半导体薄片两端通以控制电流I，并在薄片的垂直方向施加磁感应强度为B的匀强磁场，则在垂直于电流和磁场的方向上，将产生电势差为U H的霍尔电压，它们之间的关系为。
式中d 为薄片的厚度，k称为霍尔系数，它的大小与薄片的材料有关。
上述效应称为霍尔效应，它是德国物理学家霍尔于1879年研究载流导体在磁场中受力的性质时发现的。
（二）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
（三）霍尔传感器由于霍尔元件产生的电势差很小，故通常将霍尔元件与放大器电路、温度补偿电路及稳压电源电路等集成在一个芯片上，称之为霍尔传感器。
霍尔传感器也称为霍尔集成电路，其外形较小，如图2所示，是其中一种型号的外形图。
二、霍尔传感器的分类霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
三、霍尔传感器的特性（一）线性型霍尔传感器的特性输出电压与外加磁场强度呈线性关系，如图3所示，可见，在B1～B2的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。
（二）开关型霍尔传感器的特性如图4所示，其中B OP为工作点“开”的磁感应强度，B RP为释放点“关”的磁感应强度。
当外加的磁感应强度超过动作点B op时，传感器输出低电平，当磁感应强度降到动作点B op以下时，传感器输出电平不变，一直要降到释放点B RP时，传感器才由低电平跃变为高电平。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流检测装置，通过霍尔效应原理实现对电流的测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指在导电材料中，当通过材料的电流与材料的磁场垂直时，会在材料两侧产生一种称为霍尔电压的电势差。
霍尔电压的大小与通过材料的电流强度成正比。
2. 霍尔元件霍尔元件是用于测量霍尔电压的传感器。
它由霍尔片、电源和输出电路组成。
霍尔片是一种半导体材料，具有特殊的电性能。
当电流通过霍尔片时，霍尔片两侧会产生一定的霍尔电压。
输出电路将霍尔电压转换为电压信号输出。
3. 工作原理当电流通过霍尔电流传感器时，通过霍尔片的电流会产生磁场。
霍尔片两侧的霍尔电压与通过材料的电流强度成正比。
通过测量霍尔电压的大小，可以间接测量电流的强度。
三、应用领域1. 电力系统霍尔电流传感器广泛应用于电力系统中，用于测量高压、大电流的电力设备的电流。
例如，用于变电站、发电厂等场所的电流测量。
2. 工业自动化在工业自动化中，霍尔电流传感器可用于机电、变频器、电源等设备的电流监测。
通过实时监测电流，可以保证设备的正常运行，并及时发现异常情况。
3. 新能源在新能源领域，如太阳能发电、风能发电等，霍尔电流传感器可用于测量电流的大小，以监测和控制发电设备的运行状态。
4. 电动车辆在电动车辆中，霍尔电流传感器可用于测量电池组、机电等关键部件的电流，以保证电动车辆的安全运行。
5. 其他领域除了上述应用领域，霍尔电流传感器还可以应用于电力仪表、电子设备、通信设备等领域，用于电流的检测和监测。
四、优势和注意事项1. 优势- 非接触式测量：霍尔电流传感器无需直接接触电流导体，避免了传统电流互感器中的铁芯损耗和安装不便的问题。
- 高精度：霍尔电流传感器具有较高的测量精度，可满足各种精密测量要求。
- 安全可靠：霍尔电流传感器采用非接触式测量，避免了电流互感器中可能存在的安全隐患。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，它利用霍尔效应来实现电流的非接触式测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体中产生电势差。
这种现象是由于导体中的自由电子受到磁场的作用而发生的。
霍尔效应的数学表达式为VH = B × I × RH，其中VH为霍尔电势差，B为磁感应强度，I为电流，RH为霍尔系数。
2. 霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场引导结构和信号处理电路组成。
霍尔元件是传感器的核心部件，它通常采用霍尔效应的半导体材料制成。
磁场引导结构用于将待测电流通过传感器时产生的磁场引导到霍尔元件上。
信号处理电路负责对霍尔元件输出的电压信号进行放大和滤波处理。
3. 工作原理当电流通过霍尔电流传感器时，产生的磁场会被磁场引导结构引导到霍尔元件上。
根据霍尔效应，霍尔元件中会产生一个与电流成正比的霍尔电势差。
这个霍尔电势差通过信号处理电路进行放大和滤波处理后，可以得到与待测电流相关的输出信号。
三、应用领域1. 电力系统在电力系统中，霍尔电流传感器广泛应用于电流测量和保护装置中。
由于霍尔电流传感器具有非接触式测量、高精度和快速响应等优点，可以准确地测量电流并实现对电路的保护。
2. 电动汽车在电动汽车中，霍尔电流传感器被用于电池管理系统中的电流监测。
通过监测电池组的电流，可以实时了解电池的工作状态，从而进行合理的电池管理，提高电池的寿命和性能。
3. 工业自动化在工业自动化领域，霍尔电流传感器可用于电机控制和电流监测。
通过测量电机的电流，可以实现对电机的精确控制，并及时发现异常情况，保证生产过程的安全和稳定。
4. 新能源发电在新能源发电领域，如风力发电和太阳能发电，霍尔电流传感器被用于测量发电设备的输出电流。
通过实时监测电流，可以控制发电设备的工作状态，提高发电效率和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、开环（直放式）霍尔电流传感器
当原边电流I P流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件（如HG-302C）进行测量并放大输出，其输出电压V S精确的反映原边电流I P。
一般的额定输出标定为4V。
开环霍尔电流传感器的优点是结构简单，可靠性好，过载能力强，体积较小，开环式霍尔电流传感器一般线性度角差，且原边信号在上升和下降过程中副边输出会有不同。
开环式霍尔电流传感器精度通常劣于1%。
?一般开环电流传感器采用的霍尔是
HG-106A,HG-106C,HG-166A,HG-302A,HG-302C,HG-362A,SS495A,SS495A1。
2、闭环（磁平衡式）霍尔电流传感器
磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件（如HW-300B,HW-302B）处于检测零磁通的工作状态。
当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。
当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程重新达到平衡。
被测电流的任何变化都会破坏这一平衡。
一旦磁场失去平衡，霍尔器件（HW-300B,HW-302B）就有信号输出。
经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。
从磁场失衡到再次平衡，所需的时间理论上不
到1μs，是一个动态平衡的过程。
因此，宏观上看，次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等。
一般来说闭环式电流传感器比开环电流传感器的精度更高，闭环霍尔电流传感器等特点是精度高，响应快，频带宽。
闭环式霍尔电流传感器由于工作在零磁通状态，磁芯的非线性及磁滞效应不对输出造成影响，可以获得较好的线性度和较高的精度。
闭环式霍尔电流传感器精度一般可达0.2%。
闭环霍尔电流传感器一般采用的霍尔是HW-300B,HW-302B,HW-322B。
3、霍尔电压（闭环）传感器
霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。
原边电压V P通过限流电阻Ri产生电流，流过原边线圈产生磁场，聚集在磁环内，通过磁环气隙中霍尔元件（如HW-300B,HW-302B）输出信号控制的补偿电流I S 流过副边线圈产生的磁场进行补偿，其补偿电流I S精确的反映原边电压V P。
霍尔电压（闭环）传感器采用的霍尔是
HW-101A,HW-105A,HW-108A,HW-300B,HW-302B。
