小比表面积样品测试精度分析
比表面积的测定实验报告
比表面积的测定实验报告比表面积的测定实验报告引言：比表面积是用来描述物体表面粗糙程度和孔隙结构的重要参数。
它在材料科学、化学、环境科学等领域具有广泛的应用。
本实验旨在通过比表面积的测定，探究不同物体的表面特性，并探讨实验方法的可行性和局限性。
实验材料和方法：我们选取了三种不同的材料进行比表面积的测定，分别是粉末状的活性炭、颗粒状的沙子和块状的黏土。
实验所需仪器包括比表面积仪、电子天平和烘箱。
首先，我们将每种材料样品分别放入烘箱中，在恒定的温度下烘干一段时间，以确保样品中的水分完全蒸发。
然后，将烘干后的样品放入比表面积仪中进行测量。
仪器会通过吸附和脱附的过程，测量样品与气体之间的相互作用，并计算出比表面积。
实验结果和讨论：我们测得的比表面积数据如下：活性炭为1500 m²/g，沙子为50 m²/g，黏土为10 m²/g。
从结果可以看出，活性炭的比表面积最大，而黏土的比表面积最小。
这是因为活性炭具有丰富的孔隙结构，而黏土则是块状材料，表面积相对较小。
比表面积的测定结果反映了不同材料的表面特性。
活性炭的高比表面积意味着它具有更多的活性位点和更大的吸附容量，因此在吸附、催化等领域具有广泛应用。
沙子和黏土的比表面积相对较小，这与它们的颗粒形状和结构有关。
沙子颗粒较大，黏土则是块状结构，因此它们的表面积较小，限制了它们在吸附和反应等方面的应用。
此外，比表面积的测定方法也存在一定的局限性。
首先，样品的烘干过程可能会导致一部分微小颗粒的流失，从而影响测量结果的准确性。
其次，比表面积仪的测量范围有限，对于极小或极大的比表面积样品可能无法进行准确测量。
因此，在实际应用中，需要根据具体情况选择适当的测量方法和仪器。
结论：通过比表面积的测定实验，我们得出了不同材料的比表面积数据，并探讨了其表面特性和实验方法的可行性和局限性。
比表面积作为一个重要的物性参数，在材料科学和化学等领域具有广泛的应用前景。
对通用硅酸盐水泥细度(比表面积)检测结果偏差因素的探讨
对通用硅酸盐水摘
水泥在工程当中的作用与地位都非常的重要
2
检测对象适用于硅酸盐水泥
在进行细度指标水泥比表面积检测时
3
试验检测人员的操作水平会对检测结果造成较大差异只学习了
试验仪器设备在水泥比表面积试验中起到非常重要的作在进行比表面积检测时
检测方法的选择对于检测过程来说也具有重要的作用
（下转第202页）
对压力管道开展监督检验工作的重要意义就是为了确保
总之
[5]HG/T20613—2009.钢制管法兰用紧固[S].
环境卫生
园林的很多花卉植株都是从别的地方引进的新品种花卉养护工作开展的过程中候尽量避开炎热的天气
在城市园林建设工作不断开展的过程中
吴兵园林花卉的应用原则与研究中国林副特产
制备过程当中
在进行水泥试验时
综上所述
杨煜细度与水泥硬化速度的实验研究四川水泥
（上接第199页）（上接第200页）。
77.4K下使用氪气吸附模式进行低比表面积样品的测试

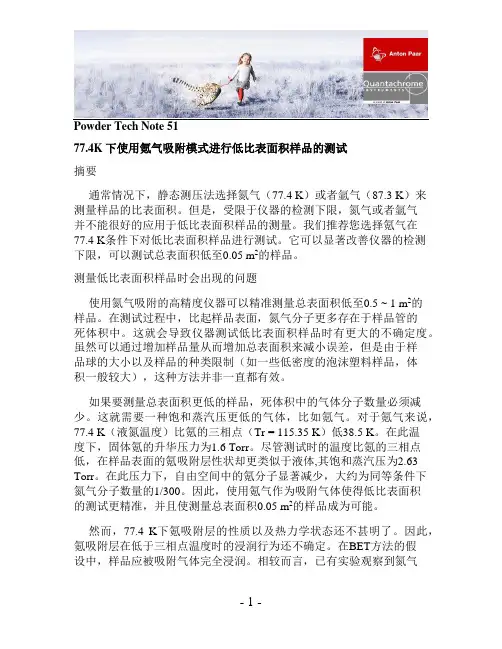

Powder Tech Note 5177.4K下使用氪气吸附模式进行低比表面积样品的测试摘要通常情况下，静态测压法选择氮气（77.4 K）或者氩气（87.3 K）来测量样品的比表面积。
但是，受限于仪器的检测下限，氮气或者氩气并不能很好的应用于低比表面积样品的测量。
我们推荐您选择氪气在77.4 K条件下对低比表面积样品进行测试。
它可以显著改善仪器的检测下限，可以测试总表面积低至0.05 m2的样品。
测量低比表面积样品时会出现的问题使用氮气吸附的高精度仪器可以精准测量总表面积低至0.5 ~ 1 m2的样品。
在测试过程中，比起样品表面，氮气分子更多存在于样品管的死体积中。
这就会导致仪器测试低比表面积样品时有更大的不确定度。
虽然可以通过增加样品量从而增加总表面积来减小误差，但是由于样品球的大小以及样品的种类限制（如一些低密度的泡沫塑料样品，体积一般较大），这种方法并非一直都有效。
如果要测量总表面积更低的样品，死体积中的气体分子数量必须减少。
这就需要一种饱和蒸汽压更低的气体，比如氪气。
对于氪气来说，77.4 K（液氮温度）比氪的三相点（Tr = 115.35 K）低38.5 K。
在此温度下，固体氪的升华压力为1.6 Torr。
尽管测试时的温度比氪的三相点低，在样品表面的氪吸附层性状却更类似于液体,其饱和蒸汽压为2.63 Torr。
在此压力下，自由空间中的氪分子显著减少，大约为同等条件下氮气分子数量的1/300。
因此，使用氪气作为吸附气体使得低比表面积的测试更精准，并且使测量总表面积0.05 m2的样品成为可能。
然而，77.4 K下氪吸附层的性质以及热力学状态还不甚明了。
因此，氪吸附层在低于三相点温度时的浸润行为还不确定。
在BET方法的假设中，样品应被吸附气体完全浸润。
相较而言，已有实验观察到氮气在77.4 K时对于几乎所有材料都可以完全浸润。
同样，在低于三相点温度的条件下，氮气的浸润状况也可能不同[1-3]。
比表面积分析仪使用方法及测试步骤
Rise系列全自动静态容量法氮吸附比表面积及孔隙度分析仪使用方法及操作步骤样品准备阶段：样品管烘干，样品管称重，添加样品，新样品管应在样品管称重前测试自由体积。
样品测试阶段：将准备好的样品管安装到样品测试端口，将杜瓦平稳放置到自动升降架，输入样品信息，样品管信息，选择测试方法比表面积或全过程，开始测试。
自由体积测试：对新样品管首先烘干样品管，将其固定到样品测试端口，将杜瓦平稳放置到自动升降架，输入样品管编号，开始测试，测试完成后保存样品管信息。
5.1 样品测试5.1.1样品准备1.将真空泵与脱气站连接好，选择样品管，确认样品管编号。
如果样品是超细粉状物，须将样品进行压片处理。
2.将样品管固定到脱气口（如果真空泵未打开请打开真空泵）3.将加热包固定到加热端口4.设置加热时间和加热温度，开始加热脱气5.脱气时间到，看到提示或听到提示声音停止加热和抽真空。
6.样品管冷却5分钟后取下。
7.用分析天平称量样品管重量（g1），并记录。
8.为已称好的样品管中加入适量样品，比表面积较大的样品一般在0.2~0.5克，比表面积较小的样品一般在1-10克。
比表面积特别大的样品适当减少样品重量9.将样品管固定到脱气口10. 将加热包固定到加热端口11. 设置加热温度，和加热脱气时间，开始加热脱气12.脱气时间到，看到提示或听到提示声音，停止加热和脱气。
13.样品管冷却5分钟后取下14.用分析天平称量样品管重量（g2），并记录。
15.（g2-g1）计算样品重量(g)，并记录。
* 已使用过的样品管可不做1~7步。
5.1.2 杜瓦瓶准备将液氮加入杜瓦瓶到指定液位，静置半小时以后待用。
5.1.3 样品管固定到测试端口5.1.4 输入样品信息输入样品名称，材料（微孔分析使用），比重，质量。
5.1.5输入样品管信息空管，选择管号，点击测试后自动测试冷体积和修正系数，然后保存。
5.1.6 输入样品测试数据文件文件名称可以直接输入，或点击选择不输入文件名，开始测试后系统自动生成文件名。
比表面积,孔径,孔容,测试,分析,检测,方法
比表面积,孔径,孔容,测试,分析,检测,方法比表面积,孔径,孔容,测试,分析,检测传统测试方法测试粉末或者多孔性物质表面积比较困难，它们不仅具有不规则的外表面，还有复杂的内表面。
BET测试法是BET比表面积测试法的简称。
广泛应用于测试颗粒和介孔材料的比表面积，孔径分布，孔容等性能。
BET测试理论是根据希朗诺尔、埃米特和泰勒三人提出的多分子层吸附模型，并推导出单层吸附量Vm 与多层吸附量V间的关系方程，即著名的BET方程。
BET方程是建立在多层吸附的理论基础之上，与物质实际吸附过程更接近，因此测试结果更准确。
通过实测3-5组被测样品在不同氮气分压下多层吸附量，以 P/P0为X轴，P/V（P0-P）为Y轴，由BET方程做图进行线性拟合，得到直线的斜率和截距，从而求得Vm值计算出被测样品比表面积。
理论和实践表明，当P/P0取点在0.05~0.35范围内时，BET方程与实际吸附过程相吻合，图形线性也很好，因此实际测试过程中选点在此范围内。
1. 比表面积, 孔径，孔容1.1比表面积：单位质量物料所具有的总面积1.2孔径：介孔材料的孔直径1.3孔容：单位质量多孔固体所具有的细孔总容积2. 测试方法多点BET法其原理是求出不同分压下待测样品对氮气的绝对吸附量，通过BET理论计算出单层吸附量，从而求出比表面积，孔径，孔容。
3. 常见测试标准GB/T 19587-2004 气体吸附BET法测定固态物质比表面积GB/T 13390-2008 金属粉末比表面积的测定氮吸附法GB/T 7702.20-2008 煤质颗粒活性炭试验方法比表面积的测定GB/T 6609.35-2009 氧化铝化学分析方法和物理性能测定方法SY/T 6154-1995 岩石比表面和孔径分布测定静态氮吸附容量法。
比表面积测试方法及其系统误差(精)
比表面测试方法根据测试思路不同分为吸附法、透气法和其它方法，透气法是将待测粉体填装在透气管内震实到一定堆积密度，根据透气速率不同来确定粉体比表面积大小，比表面测试范围和精度都很有限；其它比表面积测试方法有粒度估算法、显微镜观测估算法，已很少使用；其中吸附法比较常用且精度相对其它方法较高；比表面积测试方法有透气法，粒度估算法，和吸附法等。
吸附法根据吸附质的不同又分为吸碘法，吸汞法，低温氮吸附法等。
低温氮吸附法根据吸附质吸附量确定方法不同又分为动态色谱法，静态容量法，重量法等，目前仪器以动态色谱法和静态容量法为主；动态色谱法在比表面积测试方面比较有优势，静态容量法在孔径测试方面有优势。
实验二十六粉体比表面积的测定－透气法每单位质量的粉体所具有的表面积总和，称为比表面积(m2·kg-1)。
比表面积是粉体的基本物性之一。
测定其表面积可以求得其表面积粒度。
在工业中，钢铁冶炼及粉末冶金；电子材料；水泥、陶瓷、耐火材料；燃料、磨料；化工、药品；石油化工中固体催化剂等很多行业的原料是粉末状的。
这些工业的有些中间产品或最终产品也是粉末状的。
在生产中，一些化学反应需要有较大的表面积以提高化学反应速度，要有适当的比表面积来控制生产过程；许多产品要求有一定的粒度分布才能保证质量或者是满足某些特定的要求。
粉体有非孔结构和多孔结构两种特征，因此粉体的表面积有外表面积和内表面积两种。
粉体比表面积的测定方法有勃氏透气法、低压透气法、动态吸附法三种。
理想的非孔性结构的物料只有外表面积，一般用透气法测定。
对于多孔性结构的粉料，除有外表面积外还有内表面积，一般多用气体吸附法测定。
一、目的意义勃莱恩（Blaine)透气法是许多国家用于测定粉体试样比表面积的一种方法。
在无机非金属材料中，水泥产品是粉体。
水泥细度是水泥的分散度（水泥颗粒的粗细程度），是水泥厂用来控制水泥产量与质量的重要参数。
测水泥的比表面积可以检验水泥细度以保证水泥的强度。
比表面积测试的测试分类和方法及分析理论
比表面积测试的测试分类和方法及分析理论比表面积测试方法有两种分类标准。
一是根据测定样品吸附气体量多少方法的不同，可分为：连续流动法、容量法及重量法（重量法现在基本上很少采用）；另一种是根据计算比表面积理论方法不同可分为：直接对比法比表面积分析测定、Langmuir法比表面积分析测定和BE T法比表面积分析测定等。
同时这两种分类标准又有着一定的联系，直接对比法只能采用连续流动法来测定吸附气体量的多少，而BET法既可以采用连续流动法，也可以采用容量法来测定吸附气体量。
比表面测试方法根据测试思路不同分为吸附法、透气法和其它方法，透气法是将待测粉体填装在透气管内震实到一定堆积密度，根据透气速率不同来确定粉体比表面积大小，比表面测试范围和精度都很有限；其它比表面积测试方法有粒度估算法、显微镜观测估算法，已很少使用；其中吸附法比较常用且精度相对其它方法较高。
吸附法的思路就是让一种吸附质分子吸附在待测粉末样品（吸附剂）表面，根据吸附量的多少来评价待测粉末样品的比表面大小。
根据吸附质的不同，吸附法分为低温氮吸附法、吸碘法、吸汞法和吸附其它分子方法；较早使用的是后面吸碘法、吸汞法等几种方法，这几种方法在不同行业内被使用了较长时间；但由于吸碘法中使用的碘分子直径很大，不能进入许多小孔，测得的比表面积不完全，另外碘分子活性较高，对不少粉体不能适用，局限较大；吸汞法又叫压汞法，使用的吸附质--汞有毒，很少使用了，在此不详述了。
吸附其它气体分子的方法使用也极少。
使用最广的为以氮分子作为吸附质的氮吸附法；氮吸附法由于需要在液氮温度下进行吸附，又叫低温氮吸附法，这种方法中使用的吸附质--氮分子性质稳定、分子直径小、安全无毒、来源广泛，是理想的且是目前主要的吸附法比表面测试吸附质。
氮吸附法根据吸附过程和吸附质确定方式的不同又分为动态色谱法和静态法。
动态色谱法是将待测粉体样品装在U型的样品管内，使含有一定比例吸附质的混合气体流过样品，根据吸附前后气体浓度变化来确定被测样品对吸附质分子（N2）的吸附量；静态法根据确定吸附吸附量方法的不同分为重量法和容量法；重量法是根据吸附前后样品重量变化来确定被测样品对吸附质分子（N2）的吸附量，由于分辨率低、准确度差、对设备要求很高等缺陷已很少使用；容量法是将待测粉体样品装在一定体积的一段封闭的试管状样品管内，向样品管内注入一定压力的吸附质气体，根据吸附前后的压力或重量变化来确定被测样品对吸附质分子（N2）的吸附量；由吸附量来计算比表面的理论很多，如朗格缪尔吸附理论、BET吸附理论、统计吸附层厚度法吸附理论等。
比表面积的检定规程
颗粒物在大气中的停留时间和扩散规律与其比表 面积有关。通过比表面积的测定可以研究大气污 染物的监测和控制。
06
比表面积测定的发展趋势和展望
新技术的开发和应用
气体吸附法
利用气体在固体表面的吸附特性，通过测量吸附气体量来计算比表面积。随着科技的发展 ，气体吸附法在测量精度、操作简便性和自动化程度等方面不断改进，成为当前比表面积 测定的主流方法。
04
比表面积测定中的注意事项
仪器校准
仪器校准是比表面积测定中的重要步骤，必须定期进行以确保测量结果的准确性。
校准过程中，需要检查仪器各部件是否正常工作，如气泵、压力传感器、温度传感 器等。
校准过程中还需使用标准样品进行测试，以验证仪器是否符合标准要求。
样品代表性
01
样品代表性对于比表面积测定结果的准确性至关重 要。
标准化操作
01
制定标准化的操作规程，确保实验操作的准确性和一致性，减
少人为误差。
仪器校准
02
定期对实验仪器进行校准和维护，确保仪器性能稳定和准确。
数据处理
03
采用合适的数学模型和算法对实验数据进行处理和分析，提高
数据处理的准确性和可靠性。
拓展应用领域
能源材料
随着能源领域的发展，比表面积 测定在能源材料的表征和性能研 究方面发挥着越来越重要的作用， 如电池材料、燃料电池催化剂等。
X射线衍射法
利用X射线衍射原理，通过测量晶体结构参数来推算比表面积。该方法适用于具有晶体结 构的材料，具有较高的测量精度和可靠性。
电子显微镜法
利用电子显微镜观察材料表面形貌，通过测量表面粗糙度来间接推算比表面积。该方法适 用于具有特定形貌特征的材料，如多孔材料、纤维等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小比表面积样品测试精度分析
所谓的比表面就是指多孔固体物质单位质量所具有的表面积。
常用单位为平方米/克。
不同固体物质比表面差别很大，通常用作吸附剂、脱水剂和催化剂的固体物质比表面积较大。
比如氧化铝比表面通常在100－400平方米/克，分子筛300-2000平方米/克，活性碳可达1000平方米/克以上。
但是也存在很多比表面比较小的材料，例如:电池材料、有机材料、生物材料、金属粉体、磨料等空隙度微小的材料。
比表面相对就要小很多，像锂电池的三元材料，比表面可能只有零点几平方米/克。
甚至有的材料比表面会更小。
现在测试比表面的方法主要有两大类，静态容量法和动态色谱法。
动态法是将待测粉体样品装在U型的样品管内，使含有一定比例吸附质的混合气体流过样品，根据吸附前后气体浓度变化来确定被测样品对吸附质分子（N2）的吸附量；静态容量法是将待测粉体样品装在一定体积的一段封闭的试管状样品管内，向样品管内注入一定压力的吸附质气体，根据吸附前后的压力的变化来确定被测样品对吸附质分子（N2）的吸附量；由于小比表面的样品，吸附量微小，静态法测试的结果较含有风热助脱装置和检测器恒温装置的高精度动态法仪器误差大。
对静态法为什么在小比表面样品测试方面精度难以保证，原因如下：以比表面积1m2/g的样品为例，该样品0.5g对氮气的吸附量在BET分压范围内在标况下约0.1ml，在测试过程中的吸附环境液氮温度下的体积约0.03ml；样品管装样部分的剩余体积（也就是背景体积）约在3-5ml左右，要在3-5ml的样品管体积中准确定量出0.03ml 的总吸附量且保证精度达到3%以内，可以算出要求压力传感器的精度要达到0.03%以上；
但目前进口最好的压力传感器的精度只有0.1%，而且通常比表面及孔径分析仪用的压力传感器精度为0.15%，也就是说目前最高精度的压力传感器，即使温度场理想测定，液氮面理想恒定，环境温度理想准确条件下，对吸附量确定量的不确定度也只能达到0.003ml，即不确定度达到10%；若对于比表面再小或堆积密度小也就是装样量也难以很大的样品，其准确度就可想而知了。
但对于中大比表面样品，一般吸附量不会那么微小，静态法的精度很容易保证在2%甚至1%以内便不是问题；
所以在小比表面样品的测试方面，静态法只能通过增加装样量来降低误差，常见的是静态一般都会为小比表面积样品配备大容量样品管，但由于背景体积（吸附腔体积）也随之增大，所以准确度提高也是有限的；而有些厂家宣称静态法小比表面测试下限可以达到0.0001m2/g，是不负责任的。
对具有风热助脱、检测器恒温、低温冷阱的高精度动态法仪器，其相对不具有该装置的标准动态法比表面仪，其精度得到明显提高；动态法比表面仪，与其它分析仪器类似，其精度和灵敏度大小主要取决于信噪比；也就是要提高精度和灵敏度，就需要从提高信号强度、抑制背景噪声、消除外界干扰三方面来控制。
增加信号强度的方法一般有增加称样量、增加检测器电流，但增加检测器电流一般噪声也会同时增大，所以检测器电流会有个最佳范围；所以在抑制噪声、消除外界干扰方面可做的工作就比较多了；其源于仪器自身的误差来源主要有：检测器温漂，信号锐度；以检测器恒温装置来抑制温漂，风热助脱装置可以提高信号锐度，其对于比表面1m2/g的样品0.5g对氮气的吸附量在分压0.2左右时脱附峰面积与背景可以保证在2%以内的误差；
所以对于小比表面样品，对具有风热助脱、检测器恒温、低温冷阱的动态法仪器，其灵敏度和分辨率的优势就体现出来了；但对中大比表面样品，由于信号强，普通动态法比表面积仪和静态法比表面积仪都可以保证精度；这点就像万分之一分析天平和千分之一天平的区别；
但绝大多数含有微孔、介孔等空隙的材料，比表面不会很小；要是很小比表面的材料，其空隙度的研究价值就有限了；
综上所述:
一、对于小比表面样品（10m2/g以下）优先选择采具有风热助脱及检测器恒温装置的用动态色谱法比表面仪器，利用其分辨率、灵敏度高的优势；
二、对于中大比表面样品，若只测试比表面积，动态法和静态法没有明显的优劣势，动态法由于具有固体标样参比法，具有快速测定比表面的优势，静态法具有BET多点法较省时液氮消耗小的优势；
三、需要测比表面及孔径分布的样品，建议采用静态容量法的比表面及孔径分析仪；
著作权：贝士德研究院。
