背压阀

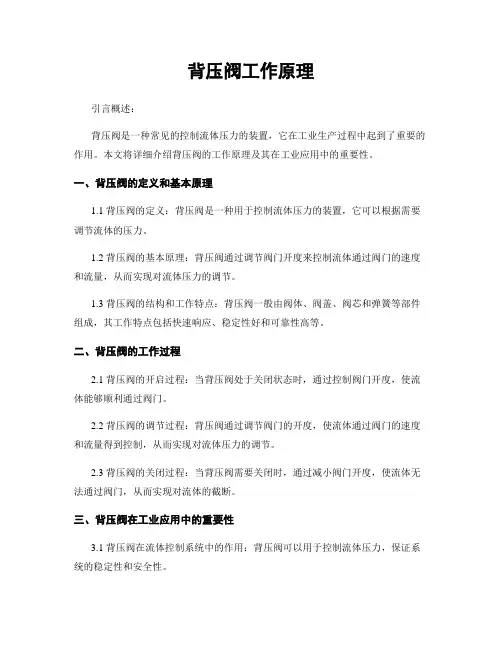

背压阀工作原理
背压阀工作原理引言概述：背压阀是一种常见的控制流体压力的装置，它在工业生产过程中起到了重要的作用。
本文将详细介绍背压阀的工作原理及其在工业应用中的重要性。
一、背压阀的定义和基本原理1.1 背压阀的定义：背压阀是一种用于控制流体压力的装置，它可以根据需要调节流体的压力。
1.2 背压阀的基本原理：背压阀通过调节阀门开度来控制流体通过阀门的速度和流量，从而实现对流体压力的调节。
1.3 背压阀的结构和工作特点：背压阀一般由阀体、阀盖、阀芯和弹簧等部件组成，其工作特点包括快速响应、稳定性好和可靠性高等。
二、背压阀的工作过程2.1 背压阀的开启过程：当背压阀处于关闭状态时，通过控制阀门开度，使流体能够顺利通过阀门。
2.2 背压阀的调节过程：背压阀通过调节阀门的开度，使流体通过阀门的速度和流量得到控制，从而实现对流体压力的调节。
2.3 背压阀的关闭过程：当背压阀需要关闭时，通过减小阀门开度，使流体无法通过阀门，从而实现对流体的截断。
三、背压阀在工业应用中的重要性3.1 背压阀在流体控制系统中的作用：背压阀可以用于控制流体压力，保证系统的稳定性和安全性。
3.2 背压阀在液压系统中的应用：背压阀可以用于液压系统中的压力控制，确保系统的正常运行。
3.3 背压阀在热交换设备中的应用：背压阀可以用于调节热交换设备中的流体压力，提高设备的热效率和工作效率。
四、背压阀的常见故障及解决方法4.1 背压阀的堵塞故障：背压阀可能会因为流体中的杂质和颗粒物而堵塞，可以通过清洗和更换阀芯来解决。
4.2 背压阀的漏水故障：背压阀可能会因为阀门密封不严而发生漏水，可以通过调整阀门的密封性来解决。
4.3 背压阀的失效故障：背压阀可能会因为弹簧松动或磨损而失效，可以通过更换弹簧或维修阀门来解决。
五、背压阀的发展趋势5.1 背压阀的智能化发展：随着科技的进步，背压阀将越来越智能化，能够实现远程监控和自动调节。
5.2 背压阀的节能环保发展：背压阀将越来越注重节能和环保，通过优化设计和材料选择，减少能源消耗和环境污染。

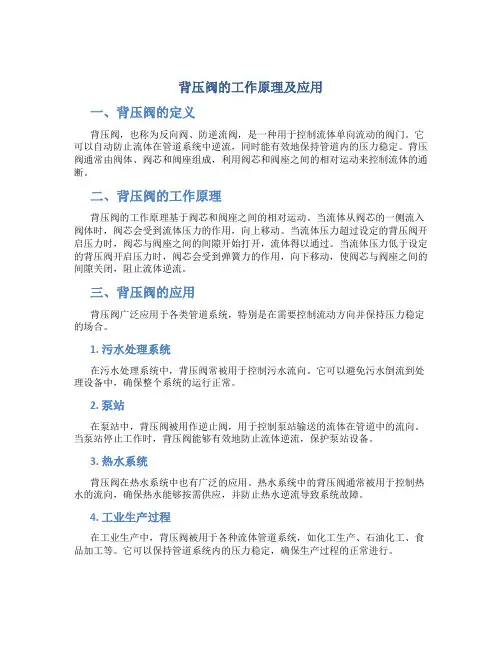

背压阀的工作原理及应用
背压阀的工作原理及应用一、背压阀的定义背压阀，也称为反向阀、防逆流阀，是一种用于控制流体单向流动的阀门。
它可以自动防止流体在管道系统中逆流，同时能有效地保持管道内的压力稳定。
背压阀通常由阀体、阀芯和阀座组成，利用阀芯和阀座之间的相对运动来控制流体的通断。
二、背压阀的工作原理背压阀的工作原理基于阀芯和阀座之间的相对运动。
当流体从阀芯的一侧流入阀体时，阀芯会受到流体压力的作用，向上移动。
当流体压力超过设定的背压阀开启压力时，阀芯与阀座之间的间隙开始打开，流体得以通过。
当流体压力低于设定的背压阀开启压力时，阀芯会受到弹簧力的作用，向下移动，使阀芯与阀座之间的间隙关闭，阻止流体逆流。
三、背压阀的应用背压阀广泛应用于各类管道系统，特别是在需要控制流动方向并保持压力稳定的场合。
1. 污水处理系统在污水处理系统中，背压阀常被用于控制污水流向。
它可以避免污水倒流到处理设备中，确保整个系统的运行正常。
2. 泵站在泵站中，背压阀被用作逆止阀，用于控制泵站输送的流体在管道中的流向。
当泵站停止工作时，背压阀能够有效地防止流体逆流，保护泵站设备。
3. 热水系统背压阀在热水系统中也有广泛的应用。
热水系统中的背压阀通常被用于控制热水的流向，确保热水能够按需供应，并防止热水逆流导致系统故障。
4. 工业生产过程在工业生产中，背压阀被用于各种流体管道系统，如化工生产、石油化工、食品加工等。
它可以保持管道系统内的压力稳定，确保生产过程的正常进行。
四、背压阀的优点使用背压阀有以下几个优点：•防止逆流：背压阀能有效地防止流体逆流，确保管道系统的正常运行。
•保持压力稳定：背压阀能够调节流体压力，保持管道系统内的压力稳定。
•节约能源：通过控制流体的逆流，背压阀可以节约能源，提高系统的效率。
•结构简单：背压阀结构简单，安装维护方便。
五、总结背压阀是一种用于控制流体单向流动的阀门，具有防止逆流和保持压力稳定的功能。
它在污水处理系统、泵站、热水系统和工业生产过程等场合发挥着重要作用。
背压阀参数
背压阀参数
背压阀的参数包括以下几个方面：
1. 额定流量：指的是背压阀的设计流量，即流体在规定的工作条件下通过背压阀的最大流量。
2. 额定压力：指的是背压阀的设计压力，即背压阀可以正常工作的最大压力。
3. 开启压力：指的是背压阀的压力开启值，即当背压阀前端的压力大于等于开启压力时，背压阀开始打开供流体流过。
4. 关闭压力：指的是背压阀的压力关闭值，即当背压阀前端的压力小于等于关闭压力时，背压阀开始关闭阻止流体流过。
5. 背压阀开启时间：指的是背压阀从关闭状态到完全打开所需要的时间。
6. 背压阀关闭时间：指的是背压阀从完全打开状态到完全关闭所需要的时间。
7. 控制方式：根据实际需要，背压阀可以采用手动控制、气动控制、电动控制等不同的方式进行控制。
8. 材料：背压阀主要接触流体的部分需要选用耐腐蚀材料，常见的材料有不锈钢、铜合金等。
这些参数将根据具体的使用场景和需求来确定，不同的工作条件和应用需求会有不同的背压阀参数要求。
背压阀工作原理
背压阀工作原理引言概述：背压阀是一种常见的流体控制装置，它在流体管路中起到控制流体压力的作用。
本文将详细介绍背压阀的工作原理，包括其结构组成和工作原理的五个方面。
一、背压阀的结构组成1.1 阀体和阀盖：背压阀的主体部份由阀体和阀盖组成。
阀体通常采用铸铁或者不锈钢材料制成，具有良好的耐压性能。
阀盖则用于固定阀芯和密封阀体。
1.2 阀芯：背压阀的阀芯是控制流体流动的关键部件。
阀芯通常由不锈钢或者铜制成，具有良好的耐腐蚀性和密封性能。
1.3 弹簧：背压阀中的弹簧用于控制阀芯的开启和关闭。
弹簧的弹性可以根据需要进行调整，以实现不同压力下的流体控制。
二、背压阀的工作原理2.1 压力调节：背压阀通过调节阀芯的开启程度来控制流体的流动压力。
当流体压力超过设定值时，阀芯会自动关闭，阻挠流体继续流动，从而起到调节压力的作用。
2.2 流体平衡：背压阀在工作时，通过调节阀芯的位置，使得阀前和阀后的压力保持平衡。
当阀前压力增大时，阀芯会自动打开，允许流体流动，以保持压力平衡。
2.3 流量控制：背压阀还可以根据需要控制流体的流量。
通过调节阀芯的开启程度，可以改变流体通过阀体的截面积，从而控制流量大小。
三、背压阀的应用领域3.1 石油化工：背压阀广泛应用于石油化工领域，用于控制流体的压力和流量，保证生产过程的稳定性和安全性。
3.2 供水系统：背压阀在供水系统中起到调节水压和保护设备的作用。
通过控制阀芯的开启程度，可以有效控制水流的压力和流量。
3.3 污水处理：背压阀在污水处理系统中用于控制污水的流动和压力，防止污水倒流和管道阻塞。
四、背压阀的优点4.1 简单可靠：背压阀的结构简单，使用可靠，不易浮现故障。
4.2 自动调节：背压阀能够根据流体压力的变化自动调节阀芯的开启程度，实现自动控制。
4.3 耐腐蚀性强：背压阀通常采用耐腐蚀材料制成，能够适应不同流体的工作环境。
五、背压阀的注意事项5.1 定期维护：背压阀在使用过程中需要定期进行维护，清洁阀芯和阀座，以保证其正常工作。
背压阀工作原理
背压阀工作原理背压阀是一种常用的控制阀门，用于控制流体的压力和流量。
它的主要作用是在管道系统中维持一定的背压，以确保系统的正常运行。
背压阀通过调节阀门开度来控制流体的流量，并保持在设定的背压值。
背压阀的工作原理如下：1. 结构和构成背压阀通常由阀体、阀盖、阀芯、弹簧等部件组成。
阀体和阀盖之间有一个流体通道，阀芯位于通道内，通过调节阀芯的位置来改变流体的通道面积。
弹簧用于提供阀芯的闭合力。
2. 开启状态当背压阀处于开启状态时，阀芯被抬起，流体可以通过阀体的通道自由流动。
此时，背压阀不会对流体的压力产生任何影响。
3. 闭合状态当背压阀需要产生背压时，阀芯会被压下，减小流体通道的面积，从而阻碍流体的流动。
阀芯的位置由弹簧力和流体压力共同决定，当流体压力超过设定的背压值时，阀芯会被推开，流体可以继续流动。
4. 背压调节通过调节背压阀的弹簧力或改变阀芯的位置，可以调节背压阀的背压值。
增加弹簧力或将阀芯向下调整可以增加背压值，减小弹簧力或将阀芯向上调整可以减小背压值。
5. 压差控制背压阀还可以用于控制流体的压差。
当流体通过背压阀时，由于阀芯的阻力作用，流体的压力会降低。
通过调节阀芯的位置，可以控制流体的压差，以满足系统的需求。
6. 适用范围背压阀适用于各种液体和气体介质，广泛应用于石油、化工、冶金、电力等行业的管道系统中。
它可以保护管道系统免受过高或过低的压力影响，确保系统的稳定运行。
总结起来，背压阀通过调节阀芯的位置来控制流体的通道面积，从而控制流体的压力和流量。
它可以产生一定的背压，保护管道系统免受过高或过低的压力影响。
背压阀在工业领域有着广泛的应用，是管道系统中不可或缺的关键控制装置。

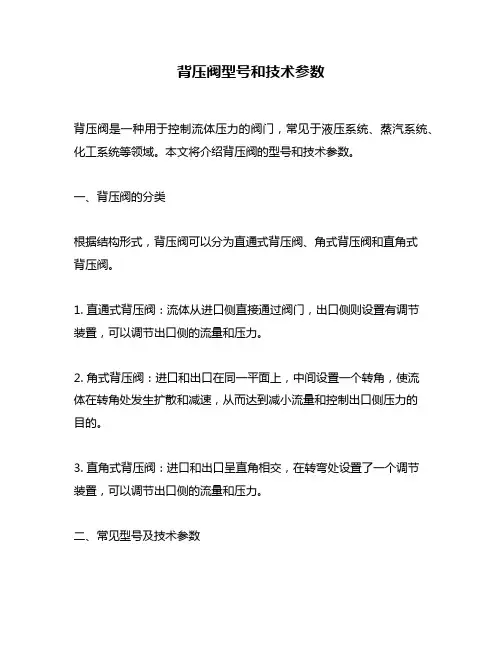

背压阀型号和技术参数
背压阀型号和技术参数背压阀是一种用于控制流体压力的阀门，常见于液压系统、蒸汽系统、化工系统等领域。
本文将介绍背压阀的型号和技术参数。
一、背压阀的分类根据结构形式，背压阀可以分为直通式背压阀、角式背压阀和直角式背压阀。
1. 直通式背压阀：流体从进口侧直接通过阀门，出口侧则设置有调节装置，可以调节出口侧的流量和压力。
2. 角式背压阀：进口和出口在同一平面上，中间设置一个转角，使流体在转角处发生扩散和减速，从而达到减小流量和控制出口侧压力的目的。
3. 直角式背压阀：进口和出口呈直角相交，在转弯处设置了一个调节装置，可以调节出口侧的流量和压力。
二、常见型号及技术参数1. ZJHP型高精度电动调节型直通式背压阀该型号是一种高精度电动调节型直通式背压阀。
其主要技术参数如下：- 进口与出口口径：DN15~DN200- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于石油、化工、冶金等行业的控制系统中，可实现高精度的流量和压力控制。
2. JZ型角式背压阀该型号是一种角式背压阀，其主要技术参数如下：- 进口与出口口径：DN15~DN300- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于化工、石油、医药等行业的流体控制系统中，具有结构简单、维护方便等特点。
3. TB型直角式背压阀该型号是一种直角式背压阀，其主要技术参数如下：- 进口与出口口径：DN15~DN500- 额定压力：PN16~PN40- 介质温度：-20℃~+200℃- 流量范围：0.5m³/h~1200m³/h- 最大压差：1.6MPa该型号背压阀适用于石油、化工、冶金等行业的流体控制系统中，具有结构紧凑、安装方便等特点。
背压阀工作原理
背压阀工作原理背压阀是一种常用的控制阀门，用于控制流体在管道中的压力。
它的主要作用是调节流体的压力，以保持管道系统的稳定运行。
在本文中，我们将详细介绍背压阀的工作原理及其应用。
一、背压阀的基本结构和组成部分背压阀由阀体、阀盖、阀芯、弹簧、调节螺母、密封垫等组成。
阀体和阀盖通常由铸铁或钢材制成，具有良好的耐压性能。
阀芯是背压阀的关键部件，它通过上下移动来控制流体的通断。
弹簧用于提供背压阀的开启和关闭力，调节螺母用于调整弹簧的压力，密封垫则用于保持阀门的密封性能。
二、背压阀的工作原理背压阀的工作原理基于流体力学原理。
当流体通过背压阀时，阀芯会受到流体的压力作用，从而产生一个力矩。
当流体压力小于背压阀设定的压力时，阀芯会受到弹簧的作用，向下移动，使流体得以通过。
当流体压力超过背压阀设定的压力时，阀芯会受到流体的压力作用，向上移动，阻止流体通过。
三、背压阀的应用1. 管道系统的压力控制：背压阀可用于控制管道系统的压力，使其保持在设定的范围内。
当管道系统的压力超出设定值时，背压阀会自动关闭，阻止流体继续进入管道，从而保护管道系统的安全运行。
2. 泵站的压力调节：背压阀可用于调节泵站的出口压力，确保泵站的稳定运行。
当泵站的出口压力超过设定值时，背压阀会自动打开，使部分流体回流到泵站，从而降低出口压力。
3. 热水供应系统的稳定性：背压阀可用于热水供应系统，通过控制热水的流量和压力，保持系统的稳定性。
当热水供应系统的压力过高时，背压阀会自动打开，使部分热水回流到热水锅炉，从而降低系统的压力。
四、背压阀的优点和注意事项1. 优点：- 简单可靠：背压阀结构简单，使用可靠，不易出现故障。
- 自动控制：背压阀能够根据流体压力的变化自动调节阀门的开启和关闭，无需人工干预。
- 稳定性好：背压阀能够保持管道系统的稳定运行，防止压力过高或过低对系统造成损坏。
2. 注意事项：- 定期维护：背压阀需要定期检查和维护，确保其正常工作。
背压阀工作原理
背压阀工作原理标题：背压阀工作原理引言概述：背压阀是一种常见的流体控制装置，用于调节流体系统中的压力。
它的工作原理是通过控制流体的流动速度和方向来维持系统内的压力稳定。
本文将详细介绍背压阀的工作原理，包括其结构、工作原理及应用。
一、结构1.1 背压阀的主要组成部份背压阀通常由阀体、阀芯、弹簧、调节螺母等部份组成。
阀体是背压阀的外壳，内部安装有阀芯和弹簧，通过调节螺母可以改变阀芯的位置，从而调节流体的流量。
1.2 阀芯的作用阀芯是背压阀的核心部件，通过挪移阀芯的位置来控制流体的流动速度和方向。
阀芯通常由金属或者橡胶制成，具有良好的密封性和耐磨性。
1.3 弹簧的作用弹簧是背压阀中的一个重要部件，它的作用是通过恢复力来使阀芯保持在设定的位置，从而保持系统内的压力稳定。
二、工作原理2.1 开启状态当流体进入背压阀时，阀芯会受到流体的压力作用而上升，打开阀门，流体可以顺利通过背压阀。
2.2 关闭状态当系统内的压力超过设定值时，阀芯会受到弹簧的作用而下降，关闭阀门，阻挠流体继续进入系统，从而保持系统内的压力稳定。
2.3 调节流量通过调节螺母可以改变阀芯的位置，从而调节流体的流量，使系统内的压力保持在设定的范围内。
三、应用3.1 水泵系统背压阀常用于水泵系统中，用于调节水流的流量和压力，保护水泵不受过载损坏。
3.2 空气压缩机在空气压缩机中，背压阀可以控制压缩空气的流量和压力，保护设备不受过载损坏。
3.3 油气管道在油气管道中，背压阀可以调节油气的流动速度和方向，保持管道内的压力稳定，避免泄漏和爆炸事故的发生。
四、优缺点4.1 优点背压阀结构简单、可靠性高，能够有效控制系统内的压力，保护设备不受过载损坏。
4.2 缺点背压阀的调节范围有限，不能适应所有流体系统的需求，需要根据具体情况选择合适的类型和规格。
4.3 发展趋势随着科技的进步，背压阀的性能和功能不断提升，未来有望在更广泛的领域得到应用。
五、结论背压阀是一种重要的流体控制装置，其工作原理简单而有效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海荣兴泵业(龙猛机械)有限公司
背压阀产品系列
一、 概述
计量泵等容积泵在低系统压力下工作时，都会出现过量输送。
为防止类似问题，必须在计量泵的进出口至少0.7Bar的背压。
通过在计量泵出口管道中安装背压阀就能达到目的。
二、 主要功能
1.为背压阀两端管路提供压力差
2.在要求不是很严格的系统中可作为安全阀使用。
3.和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，
保护管路、弯头、接头不受压力波动的冲击。
4.为计量泵创造良好的工作环境并改善泵的工作性能。
三、 工作原理
背压阀是通过弹簧的弹力来工作的。
当系统压力比设定压力小时，膜片在弹簧弹力作用下堵塞管路；当系统压力比设定压力大时，膜片压缩弹簧，管路接通，液体通过背压阀。
四、 背压阀的使用
在出口管路中，背压阀应和脉动阻尼器同时使用，用脉动阻尼器吸收泵和背压阀之间的流量峰值。
没有脉动阻尼器时，背压阀将随着每次泵冲程的进行而快速打开和关闭。
有脉动阻尼器时，背压阀将在半开和半关的位置上振荡，因而脉动阻尼器可以减少背压阀的磨损速度。
对于大流量的泵，且出口管路长而细，背压阀的安装位置应靠近加注点，以减小虹吸的趋势。
当输送含有悬浮状固体的介质，在背压阀入口端应安装带管堵的三通（或四通），使管路在不拆卸的情况下能够进行清洗。
背压阀只是一种管路元件，只有与其它管路元件（如脉
动阻尼器、安全阀、止回阀、截止阀）配合使用才能发挥最大效用。
五、 选型指南
型号规格编制说明
示例
管路通径有DN6、8、10、15、20、25、40、50、65、80、100十一个型号。
入口端压力有0.3MPa与1.0MPa两个系列，进出口端压力差可以通过调节弹簧长度调节。
进出口联接方式提供内螺纹、法兰、软管接头三种方式供选择。
基于公司先前的经验，可获得的专业信息及用户提供的工艺信息，我公司将向用户推荐物料接触部件材质；由用户决定材料的选用，上海荣兴泵业有限公司不承担由于磨损或腐蚀所造成的损失及损坏部件或产品的保修。
六、注意事项
1、避免与系统发生共振。
2、与脉动阻尼器同时使用时，脉动阻尼器应安在泵与背压阀间，以吸收泵与背压阀间的流量峰值。
减缓背压阀的磨损速度。
3、室外使用应加防护棚或防护罩。
对背压阀进行任何维护以前，应停止运转设备，释放压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。
维修时注意防止被输送液体伤害人体。
4、若背压阀进出口接反，背压将会成倍增加，给系统带来危害并可能发生危险。
5、运转中发现背压阀发生故障应及时切断电源。
6、若有疑问，请与我公司联系。
警告：
对背压阀进行任何维护以前，应停止运转设备，释放压力，关闭背压阀与系统相联的阀门，同时确认脉动阻尼器内没有压力。
维修时注意防止被输送液体伤害人体。
- 6 -
八、 典型安装图
附：我公司的主要产品有：计量泵、搅拌器、脉动阻尼器、背压阀、安全阀、Y 型过滤器、底阀过滤器以及成套加药装置。
