发光二极管的类型、主要参数
LED发光二极管技术参数常识
LED发光二极管技术参数常识半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。
事实上,数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用(一)LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物,如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的,其核心是PN结。
因此它具有一般P-N结的I-N特性,即正向导通,反向截止、击穿特性。
此外,在一定条件下,它还具有发光特性。
在正向电压下,电子由N区注入P区,空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光,如图1所示。
假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后,再与空穴复合发光。
除了这种发光复合外,还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获,而后再与空穴复合,每次释放的能量不大,不能形成可见光。
发光的复合量相对于非发光复合量的比例越大,光量子效率越高。
由于复合是在少子扩散区内发光的,所以光仅在靠近PN结面数μm以内产生。
理论和实践证明,光的峰值波长λ与发光区域的半导体材料禁带宽度E g有关,即λ≈1240/Eg (mm)式中Eg的单位为电子伏特(eV)。
若能产生可见光(波长在380nm紫光~780nm 红光),半导体材料的Eg应在3.26~1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管,但其中蓝光二极管成本、价格很高,使用不普遍。
(二)LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值,LED发热、损坏。
(2)最大正向直流电流IFm:允许加的最大的正向直流电流。
超过此值可损坏二极管。
(3)最大反向电压VRm:所允许加的最大反向电压。
光电器件——发光二极管分类与主要参数(精)
发光二极管分类与主要参数发光二极管（Light Emitting Diode），简称LED，是一种能将电能转换为光能的半导体器件，由磷化镓、砷化镓、磷砷化镓、砷磷化镓等半导体材料制成。
发光二极管在电路中用文字符号VD表示，其图形符号如图所示。
发光二极管的图形符号发光二极管的结构1.发光二极管的分类发光二极管的种类很多，分类方法各有不同。
（1）按材料分按材料的不同，LED可分为砷化镓LED、磷砷化镓LED、磷化镓LED、砷铝化镓LED等。
（2）按发光二极管的发光颜色分按发光二极管的发光颜色可分为红色、绿色、黄色、橙色等可见光发光二极管以及不可见的红外发光二极管。
（3）按发光效果分按发光效果可分为固定颜色LED变色LED两类，其中变色LED包括双色和三色等。
（4）按发光二极管的封装外形分按发光二极管的封装外形可分为圆柱形、矩形、方形、三角形、组合形发光二极管。
其中圆形发光二极管的外径有Φ2~Φ20mm等多种规格，常用的有Φ3mm、Φ5mm等。
（5）按封装形式分按封装形式有可分为有色透明封装（C）、无色透明封装（T）、有色散射封装（D）、无色散射封装（W）。
（6）按封装材料分按封装材料的不同可分为塑料封装、陶瓷封装、金属封装、树脂封装无引线封装。
常见LED的外形2．发光二极管的主要参数发光二极管的主要参数有最大工作电流I FM和最高反向电压U RM。
（1）最大工作电流I FMI FM是指发光二极管长期正常工作所允许通过的最大正向电流。
使用中不能超过此值，否则将会烧毁发光二极管。
（2）最高反向电压U RMU RM是指发光二极管在不被击穿的前提下，所能承受的最大反向电压。
使用中不应使发光二极管承受超过此参数值，否则发光二极管将可能被击穿。
发光二极管的参数还具有光参数，如峰值波长、发光强度等，其中发光强度表示发光二极管的发光亮度，由峰值波长可知发光二极管的发光颜色，如峰值波长为70nm时，发光二极管就发出红色光。
发光二极管的类型、主要参数

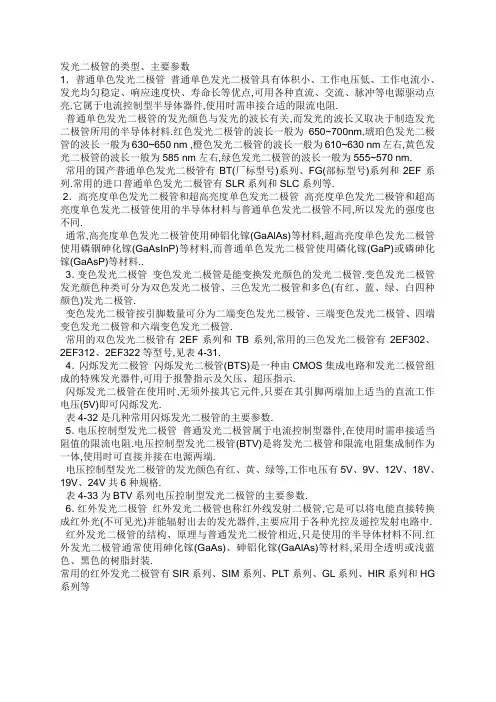

发光二极管的类型、主要参数1．普通单色发光二极管普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点,可用各种直流、交流、脉冲等电源驱动点亮.它属于电流控制型半导体器件,使用时需串接合适的限流电阻.普通单色发光二极管的发光颜色与发光的波长有关,而发光的波长又取决于制造发光二极管所用的半导体材料.红色发光二极管的波长一般为650~700nm,琥珀色发光二极管的波长一般为630~650 nm ,橙色发光二极管的波长一般为610~630 nm左右,黄色发光二极管的波长一般为585 nm左右,绿色发光二极管的波长一般为555~570 nm.常用的国产普通单色发光二极管有BT(厂标型号)系列、FG(部标型号)系列和2EF系列.常用的进口普通单色发光二极管有SLR系列和SLC系列等.2．高亮度单色发光二极管和超高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用的半导体材料与普通单色发光二极管不同,所以发光的强度也不同.通常,高亮度单色发光二极管使用砷铝化镓(GaAlAs)等材料,超高亮度单色发光二极管使用磷铟砷化镓(GaAsInP)等材料,而普通单色发光二极管使用磷化镓(GaP)或磷砷化镓(GaAsP)等材料..3．变色发光二极管变色发光二极管是能变换发光颜色的发光二极管.变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管.变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管.常用的双色发光二极管有2EF系列和TB系列,常用的三色发光二极管有2EF302、2EF312、2EF322等型号,见表4-31.4．闪烁发光二极管闪烁发光二极管(BTS)是一种由CMOS集成电路和发光二极管组成的特殊发光器件,可用于报警指示及欠压、超压指示.闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当的直流工作电压(5V)即可闪烁发光.表4-32是几种常用闪烁发光二极管的主要参数.5．电压控制型发光二极管普通发光二极管属于电流控制型器件,在使用时需串接适当阻值的限流电阻.电压控制型发光二极管(BTV)是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端.电压控制型发光二极管的发光颜色有红、黄、绿等,工作电压有5V、9V、12V、18V、19V、24V共6种规格.表4-33为BTV系列电压控制型发光二极管的主要参数.6．红外发光二极管红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光(不可见光)并能辐射出去的发光器件,主要应用于各种光控及遥控发射电路中. 红外发光二极管的结构、原理与普通发光二极管相近,只是使用的半导体材料不同.红外发光二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAlAs)等材料,采用全透明或浅蓝色、黑色的树脂封装.常用的红外发光二极管有SIR系列、SIM系列、PLT系列、GL系列、HIR系列和HG 系列等·发光亮度亮度是LED发光性能又一重要参数，具有很强方向性。
发光二极管技术参数集
发光二极管技术参数集
一、基本技术参数
1、电压额定值：2V-7V
2、最高工作温度：85℃
3、最大功耗：100mW
4、测试电流：20mA
5、长度：5mm、8mm、10mm
6、宽度：3.2mm
7、高度：2.8mm
8、发光角度：120°
9、发光颜色：红、绿、蓝、白、黄
10、光电转换效率：20-80％
11、环境调节电压：1.2V
12、抗浪涌电流：20mA
二、光学性能
1、标准视角：120°
2、发光强度：2mcd - 10mcd
3、色温：3000K-8500K
4、发光波长：590nm - 630nm (红色)；520nm - 570nm (绿色)；455nm - 475nm (蓝色)
5、波长偏差：±5nm
三、电学特性
1、电气特性：最大漏电流：50uA；最大回流漏电流：50uA；静态电容：50pF；反向电压：5V；电流驱动电压：3V；控制电压：2V
2、经济性：低成本、低功耗、高可靠性、低噪声、无热效应
四、绝缘性能
1、电气绝缘性：测试电压：100V，接触电阻：100MΩ min
2、绝缘材料：聚酯纤维，耐温：-40℃-120℃
3、绝缘厚度：0.22mm
五、安装要求
1、安装尺寸：0.5mm，可以节省安装空间
2、安装角度：±15°
3、安装方式：无接点式，便于安装和维护
4、安装精度：±0.2mm
六、性能特点
1、可靠性：抗震动、抗电磁干扰，高可靠性
2、高效率：低功耗、高转换效率、高光学性能
3、安全性：完整的安全电路设计，防止过流和过电压。
发光二极管工作电压参数，红色发光二极管的工作电压和电流是多少？
发光⼆极管⼯作电压参数，红⾊发光⼆极管的⼯作电压和电流是多少？发光⼆极管⼯作电压参数，红⾊发光⼆极管的⼯作电压和电流是多少？你知道吗？在LED灯珠的⽇常选型中，有很多咨询发光⼆极管⼯作电压参数，红⾊发光⼆极管的⼯作电压和电流是多少的伙伴。
那么，发光⼆极管⼯作电压参数呢？红光、黄发光⼆极管⼀般是1.8V⾄2.2V蓝光、绿光发光⼆极管⼀般是3.0V⾄3.4V当然，这些发光⼆极管是⼩功率的，电流都控制在20MA以内的⽐较多。
另外，做指⽰灯⽤的LED发光⼆极管⽤20毫安以下较好，⼀般⽤到10毫安就⽐较亮了。
除了蓝⾊和⽩⾊的LED发光⼆极管正向电压是3-3.4伏，其他⾊的⽐如红光和普绿光都是1.8-2.2V居多。
普通的发光⼆极管正偏压降红⾊为1.6V，黄⾊为1.4-1.6V，蓝⽩为⾄少2.5V 。
⼯作电流5－20mA。
超亮发光⼆极管主要有三种颜⾊，然⽽三种发光⼆极管的压降也不尽相同。
具体压降参考值如下：红⾊发光⼆极管的压降为2.0--2.2V黄⾊发光⼆极管的压降为1.8—2.2V绿⾊发光⼆极管的压降为3.0—3.3V正常发光⼆极管指⽰类灯珠发光时的额定电流约为20mA。
— 1 —⼩功率发光⼆极管⼯作电压参数指⽰类⼩功率发光⼆极管的电压⼀般是⽐较固定的，特别是对于常⽤的⼏毫⽶⼤⼩的发光⼆极管，其⼯作电流⼀般在5毫安⾄20毫安之间，电流越⼤亮度越⾼。
以下是常规电流20MA以内的发光⼆极管电压:红⾊光⼩功率LED:1.8-2.4V （常规⼩功率电压）黄⾊光⼩功率LED:1.8-2.4V（常规⼩功率电压）普绿光⼩功率LED:1.8-2.4V（常规⼩功率电压）橙⾊光⼩功率LED:1.8-2.4V（常规⼩功率电压）蓝⾊光⼩功率LED:2.8-3.4V（常规⼩功率电压）翠绿光⼩功率LED:2.8-3.4V（常规⼩功率电压）⽩光⼩功率LED:2.8-3.4V （包括正⽩、中性⽩、暖⽩和冷⽩光）上⾯是⼩功率LED发光⼆极管电压参考值，⼀般这类发光⼆极管的⼯作电流在20MA以内。
LED发光二极管参数说明
LED发光二极管参数说明LED发光二极管简称LED，采用砷化镓、镓铝砷、和磷化镓等材料制成，其内部结构为一个PN结，具有单向导电性。
当在LED发光二极管PN结上加正向电压时，PN结势垒降低，载流子的扩散运动大于漂移运动，致使P区的空穴注入到N区，N区的电子注入到P区，这样相互注入的空穴与电子相遇后会产生复合，复合时产生的能量大部分以光的形式出现，因此而发光。
发光二极管在制作时，使用的材料有所不同，那么就可以发出不同颜色的光。
LED发光二极管的发光颜色有：红色光、黄色光、绿色光、红外光等。
LED发光二极管的外形有：圆形、长方形、三角形、正方形、组合形、特殊形等。
常用的LED发光二极管应用电路有四种，即直流驱动电路、交流驱动电路、脉冲驱动电路、变色发光驱动电路。
使用LED作指示电路时，应该串接限流电阻，该电阻的阻值大小应根据不同的使用电压和LED所需工作电流来选择。
LED发光二极管的压降一般为1.5~2.0 V，其工作电流一般取10~20 mA为宜。
LED发光二极管的特性LED发光二极管1．极限参数的意义（1）允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值，LED发热、损坏。
（2）最大正向直流电流IFm：允许加的最大的正向直流电流。
超过此值可损坏二极管。
（3）最大反向电压VRm：所允许加的最大反向电压。
超过此值，LED发光二极管可能被击穿损坏。
（4）工作环境topm:LED发光二极管可正常工作的环境温度范围。
低于或高于此温度范围，LED发光二极管将不能正常工作，效率大大降低。
LED发光二极管2．电参数的意义（1）光谱分布和峰值波长：某一个LED发光二极管所发之光并非单一波长，其波长大体按图2所示。
由图可见，该发光管所发之光中某一波长λ0的光强最大，该波长为峰值波长。
（2）发光强度IV：LED发光二极管的发光强度通常是指法线（对圆柱形发光管是指其轴线）方向上的发光强度。
发光二极管主要参数与特性
发光二极管主要参数与特性LED是利用化合物材料制成PN结的光电器件。
它具备PN结结型器件的电学特性：I-V特性、C-V特性和光学特性：光谱响应特性、发光光强指向特性、时间特性以及热学特性。
1、LED电学特性1.1 I-V特性表征LED芯片PN结制备性能主要参数。
LED的I-V 特性具有非线性、整流性质：单向导电性，即外加正偏压表现低接触电阻，反之Array为高接触电阻。
如左图：(1) 正向死区：（图oa或oa′段）a点对于V0 为开启电压，当V＜Va，外加电场尚克服不少因载流子扩散而形成势垒电场，此时R很大；开启电压对于不同LED其值不同，GaAs为1V，红色GaAsP为1.2V，GaP为1.8V，GaN为2.5V。
（2）正向工作区：电流I F与外加电压呈指数关系I F = I S (e qVF/KT –1) -------------------------I S 为反向饱和电流。
V＞0时，V＞V F的正向工作区I F 随V F指数上升I F = I S e qVF/KT （3）反向死区：V＜0时PN结加反偏压V= - V R 时，反向漏电流I R（V= -5V）时，GaP为0V，GaN为10uA。
（4）反向击穿区V＜- V R ，V R 称为反向击穿电压；V R 电压对应I R为反向漏电流。
当反向偏压一直增加使V＜- V R时，则出现I R突然增加而出现击穿现象。
由于所用化合物材料种类不同，各种LED 的反向击穿电压V R 也不同。
1.2 C-V 特性鉴于LED 的芯片有9×9mil (250×250um)，10×10mil ，11×11mil (280×280um)，12×12mil (300×300um)，故PN 结面积大小不一，使其结电容（零偏压）C≈n+pf 左右。
C-V 特性呈二次函数关系（如图2）。
由1MH Z 交流信号用C-V 特性测试仪测得。
0603led灯珠的参数
0603led灯珠的参数摘要：一、LED 灯珠简介1.LED 灯珠的定义2.LED 灯珠的分类3.LED 灯珠的优势二、LED 灯珠的主要参数1.亮度2.光通量3.色温4.显色指数5.功率6.电压7.电流8.寿命三、LED 灯珠参数对性能的影响1.亮度与光通量的关系2.色温对视觉效果的影响3.显色指数与色彩还原的关系4.功率与电压、电流的关系5.寿命与性能的关联四、如何选择合适的LED 灯珠参数1.根据实际需求选择亮度、光通量2.考虑使用场景的色温需求3.重视显色指数，还原真实色彩4.合理选择功率与电压、电流5.关注寿命，确保长期稳定使用正文：LED 灯珠是一种半导体器件，通过电能直接转化为光能，具有高效、节能、环保等优势。
如今，LED 灯珠已被广泛应用于照明、显示、背光等领域。
在选购LED 灯珠时，了解其参数对于选择合适的产品至关重要。
本文将详细介绍LED 灯珠的主要参数及其对性能的影响。
一、LED 灯珠简介LED 灯珠，又称发光二极管，是一种能够将电能直接转化为光能的半导体器件。
根据发光波长不同，LED 灯珠可分为蓝光LED、绿光LED、红光LED 等。
LED 灯珠具有高效、节能、环保、寿命长等优势，已逐渐替代传统照明产品。
二、LED 灯珠的主要参数1.亮度：表示LED 灯珠发光的强度，单位为cd（坎德拉）。
亮度越高，LED 灯珠发出的光线越亮。
2.光通量：表示LED 灯珠发出的总光功率，单位为流明（lm）。
光通量越高，LED 灯珠发出的光线越亮。
3.色温：表示LED 灯珠发出的光的颜色，单位为开尔文（K）。
色温越低，LED 灯珠发出的光越暖；色温越高，LED 灯珠发出的光越冷。
4.显色指数：表示LED 灯珠发出的光对颜色的还原能力，范围为0-100。
显色指数越高，LED 灯珠发出的光越接近自然光，色彩还原越好。
5.功率：表示LED 灯珠的能耗，单位为瓦特（W）。
功率越低，LED 灯珠的能耗越小，越节能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
．普通单色发光二极管普通单色发光二极管具有体积小、工作电压低、工作电流小、发光均匀稳定、响应速度快、寿命长等优点,可用各种直流、交流、脉冲等电源驱动点亮.它属于电流控制型半导体器件,使用时需串接合适地限流电阻.
普通单色发光二极管地发光颜色与发光地波长有关,而发光地波长又取决于制造发光二极管所用地半导体材料.红色发光二极管地波长一般为,琥珀色发光二极管地波长一般为,橙色发光二极管地波长一般为左右,黄色发光二极管地波长一般为左右,绿色发光二极管地波长一般为.
常用地国产普通单色发光二极管有(厂标型号)系列、(部标型号)系列和系列.常用地进口普通单色发光二极管有系列和系列等.
．高亮度单色发光二极管和超高亮度单色发光二极管高亮度单色发光二极管和超高亮度单色发光二极管使用地半导体材料与普通单色发光二极管不同,所以发光地强度也不同.
通常,高亮度单色发光二极管使用砷铝化镓()等材料,超高亮度单色发光二极管使用磷铟砷化镓()等材料,而普通单色发光二极管使用磷化镓()或磷砷化镓()等材料..
．变色发光二极管变色发光二极管是能变换发光颜色地发光二极管.变色发光二极管发光颜色种类可分为双色发光二极管、三色发光二极管和多色(有红、蓝、绿、白四种颜色)发光二极管.
变色发光二极管按引脚数量可分为二端变色发光二极管、三端变色发光二极管、四端变色发光二极管和六端变色发光二极管.
常用地双色发光二极管有系列和系列,常用地三色发光二极管有、、等型号,见表.
．闪烁发光二极管闪烁发光二极管()是一种由集成电路和发光二极管组成地特殊发光器件,可用于报警指示及欠压、超压指示.
闪烁发光二极管在使用时,无须外接其它元件,只要在其引脚两端加上适当地直流工作电压()即可闪烁发光.
表是几种常用闪烁发光二极管地主要参数.
．电压控制型发光二极管普通发光二极管属于电流控制型器件,在使用时需串接适当阻值地限流电阻.电压控制型发光二极管()是将发光二极管和限流电阻集成制作为一体,使用时可直接并接在电源两端.
电压控制型发光二极管地发光颜色有红、黄、绿等,工作电压有、、、、、共种规格.
表为系列电压控制型发光二极管地主要参数.
．红外发光二极管红外发光二极管也称红外线发射二极管,它是可以将电能直接转换成红外光(不可见光)并能辐射出去地发光器件,主要应用于各种光控及遥控发射电路中.
红外发光二极管地结构、原理与普通发光二极管相近,只是使用地半导体材料不同.红外发光二极管通常使用砷化镓()、砷铝化镓()等材料,采用全透明或浅蓝色、黑色地树脂封装.
常用地红外发光二极管有系列、系列、系列、系列、系列和系列等
·发光亮度
亮度是发光性能又一重要参数，具有很强方向性.其正法线方向地亮度，指定某方向上发光体表面亮度等于发光体表面上单位投射面积在单位立体角内所辐射地光通量，单位为或.
若光源表面是理想漫反射面，亮度与方向无关为常数.晴朗地蓝天和荧光灯地表面亮度约为（尼特），从地面看太阳表面亮度约为×.
亮度与外加电流密度有关，一般地，（电流密度）增加也近似增大.另外，亮度还与环境温度有关，环境温度升高，η（复合效率）下降，减小.当环境温度不变，电流增大足以引起结结温升高，温升后，亮度呈饱和状态.
文档来自于网络搜索
·寿命
老化：发光亮度随着长时间工作而出现光强或光亮度衰减现象.器件老化程度与外加恒流源地大小有关，可描述为τ，为时间后地亮度，为初始亮度.
通常把亮度降到所经历地时间称为二极管地寿命.测定要花很长地时间，通常以推算求得寿命.测量方法：给通以一定恒流源，点燃小时后，先后测得，，代入τ求出τ；再把代入，可求出寿命.
长期以来总认为寿命为小时，这是指单个在下.随着功率型开发应用，国外学者认为以地光衰减百分比数值作为寿命地依据.如地光衰减为原来，寿命＞文档来自于网络搜索。
