机械基础试卷1 答案

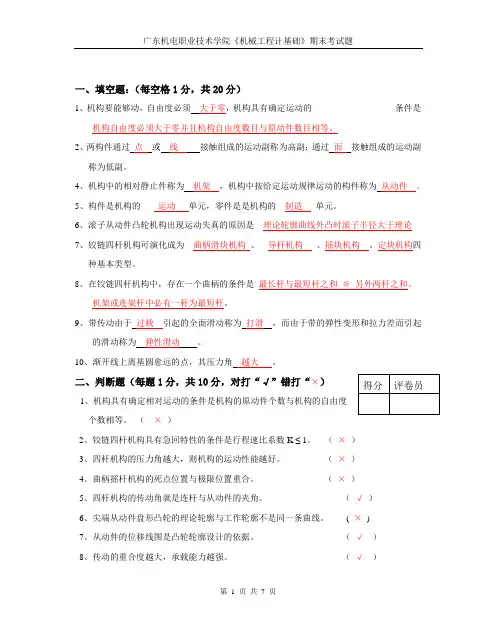

机械基础试卷-1(2)答案
一、填空题：（每空格1分，共20分）1、机构要能够动，自由度必须大于零，机构具有确定运动的条件是机构自由度必须大于零并且机构自由度数目与原动件数目相等。
2、两构件通过点或线接触组成的运动副称为高副；通过面接触组成的运动副称为低副。
4、机构中的相对静止件称为机架，机构中按给定运动规律运动的构件称为从动件。
5、构件是机构的____运动单元，零件是是机构的__制造_单元。
6、滚子从动件凸轮机构出现运动失真的原因是__理论轮廓曲线外凸时滚子半径大于理论7、铰链四杆机构可演化成为曲柄滑块机构、__导杆机构、摇块机构、定块机构四种基本类型。
8、在铰链四杆机构中，存在一个曲柄的条件是_最长杆与最短杆之和≦另外两杆之和、机架或连架杆中必有一杆为最短杆。
9、带传动由于过载引起的全面滑动称为打滑，而由于带的弹性变形和拉力差而引起的滑动称为弹性滑动。
10、渐开线上离基圆愈远的点，其压力角越大。
1、机构具有确定相对运动的条件是机构的原动件个数与机构的自由度个数相等。
（×）2、铰链四杆机构具有急回特性的条件是行程速比系数K ≤ 1。
（×）3、四杆机构的压力角越大，则机构的运动性能越好。
（×）4、曲柄摇杆机构的死点位置与极限位置重合。
（×）5、四杆机构的传动角就是连杆与从动件的夹角。
（√）6、尖端从动件盘形凸轮的理论轮廓与工作轮廓不是同一条曲线。
(×)7、从动件的位移线图是凸轮轮廓设计的依据。
（√）8、传动的重合度越大，承载能力越强。
（√）9、齿轮插刀加工齿轮时，其运动由展成运动、切削运动、让刀运动组成。
（×）10、用齿条刀具切制轮齿时，如果实际极限啮合点B2低于理论极限啮合点N1时，则发生轮齿的根切。
（×）三、选择填空题（每空格1分，20分）具有急回特性。
A、联接B、制造C、运动D、K>0E、K≥1F、K>12、机构运动简图是（B ），机构示意图是（A ）。
(完整版)机械制造技术基础试题及答案打印
机械制造技术基础（试题1）一、填空选择题（30分）1．刀具后角是指。
2．衡量切削变形的方法有两种，当切削速度提高时，切削变形（增加、减少）。
3．精车铸铁时应选用（YG3、YT10、YG8）；粗车钢时，应选用（YT5、YG6、YT30）。
4．当进给量增加时，切削力（增加、减少），切削温度（增加、减少）。
5．粗磨时，应选择（软、硬）砂轮，精磨时应选择（紧密、疏松）组织砂轮。
6．合理的刀具耐用度包括与两种。
7．转位车刀的切削性能比焊接车刀（好，差），粗加工孔时，应选择（拉刀、麻花钻）刀具。
8．机床型号由与按一定规律排列组成，其中符号C代表（车床、钻床）。
9．滚斜齿与滚直齿的区别在于多了一条（范成运动、附加运动）传动链。
滚齿时，刀具与工件之间的相对运动称（成形运动、辅助运动）。
10．进行精加工时，应选择（水溶液，切削油），为改善切削加工性，对高碳钢材料应进行（退火，淬火）处理。
11．定位基准与工序基准不一致引起的定位误差称（基准不重合、基准位置）误差，工件以平面定位时，可以不考虑（基准不重合、基准位置）误差。
12．机床制造误差是属于（系统、随机）误差，一般工艺能力系数C p应不低于（二级、三级）。
13．在常用三种夹紧机构中，增力特性最好的是机构，动作最快的是机构。
14．一个浮动支承可以消除（0、1、2）个自由度，一个长的v型块可消除（3，4，5）个自由度。
15．工艺过程是指。
二、外圆车刀切削部分结构由哪些部分组成？绘图表示外圆车刀的六个基本角度。
（8分）外圆车刀的切削部分结构由前刀面、后刀面、付后刀面、主切削刃、付切削刃与刀尖组成。
六个基本角度是：r o、αo、kr、kr’、λs、αo’三、简述切削变形的变化规律，积屑瘤对变形有什么影响？（8分）变形规律：r o↑，Λh↓；Vc↑，Λh↓；f↑, Λh↓; HB↑, Λh↓积屑瘤高度Hb↑,引起刀具前角增加，使Λh↓四、CA6140车床主传动系统如下所示，试列出正向转动时主传动路线及计算出最高转速与最低转速。
机械设计基础典型试题和答案
机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。
2、渐开线齿廓形状取决于________大小。
3、普通螺纹的牙型为_______________形。
4、刚性联轴器无补偿__________的能力。
5、当滚子链的链节数为奇数时.接头要用_____________________。
6、阿基米德蜗杆在轴面的齿廓为______________________________。
7、槽轮轮机构常由___________________________________等组成。
8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。
10、所谓高副就是指两构件的直接接触为_______________________。
二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。
螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下.也不需要防松。
4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。
三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。
2、分析比较带传动的弹性滑动和打滑现象。
四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。
1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。
机械基础期中试卷1(含答案)
机械基础期中试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．金属在固态下随温度的改变由一种晶格转变为另一种晶格的现象称为()A．再结晶B.同素异构转变C．共晶转变D.任意转变2．平面连杆机构中，当传动角γ较大时，则()A．机构的传力性能较好B.机构的传力性能较差C．可以满足机构的自锁要求D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：()A.压力角不变B.啮合角不变C．节圆半径不变D.基圆半径不变4．渐开线齿轮实现连续传动时，其重合度为()A．ε<0B.ε=0C.ε<1D.ε≥15.塑性材料制成的零件进行静强度计算时，其极限应力为()A．σB B.σs C.σ0D.σ－16.刚体受三力作用而处于平衡状态,则此三力的作用线()A.必汇交于一点B.必互相平行C.必都为零D.必位于同一平面内7．等强度梁的截面尺寸()。
A.与载荷和许用应力均无关B.与载荷无关，而与许用应力有关C.与载荷和许用应力均有关D.与载荷有关，而与许用应力无关8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是()A．σH1<σH2B.σH1>σH2C.σH1=σH2D.可能相等，也可能不等9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为()A．直齿圆柱齿轮的最大B.斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大D.三者数值相同10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：()A．减小齿面滑动速度υs B.减少蜗杆头数Z1C．增加蜗杆头数Z1D.增大蜗杆直径系数q11.带传动中，弹性滑动()A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免12．带传动作减速传动时，带的最大应力σmax等于()A.σ1+σb1+σcB.σ1+σb2+σcC.σ2+σb1+σcD.σ2+σb2+σc13.转轴的变曲应力为()A．对称循环变应力B.脉动循环变应力C．非对称循环变应力D.静应力14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为()A．10%B.80%C.90%D.99%15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指()A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值二、填空题：本大题共10个小题，每空1分，共25分。
机械基础答案
《机械基础》试卷（一）姓名_________ 准考证号_____________ 座位号_________ 得分____________一、填空（20）1、机器一般由_动力部分、传动部分、执行部分和控制部分组成。
2、普通V带的标记由型号、基准长度和标准编号三部分组成。
3、螺纹按照其用途不同，一般可分为连接螺纹和传动螺纹两大类。
4、一齿轮传动，主动轮齿数z l=32，从动轮齿数z2=80则传动比i = 2.5 。
若主动轮转速n l=1200r／min，则从动轮转速n2= 480r/min 。
5、轮系中的惰轮只改变从动轮的转动方向，而不改变主动轮与从动轮的传动比大小。
6、铰链四杆机构的急回特性可以节省空回行程，提高工作效率。
7、等速运动规律凸轮机构在从动件速度变化时将产生刚性冲击，因此只适用于凸轮作低速回转、从动件质量较小和轻载的场合。
8、制动器一般是利用摩擦力来降低机器运动部件的转速或使其停止的装置。
9、螺纹按牙型的不同，可分为三角形、梯形、锯齿形和矩形螺纹等。
10、链传动按用途可分为_传动链_ 、__输送链_ 和起重链。
11、为保证零件传扭，防止零件和轴向的相对转动，轴上的转动件要有固定，常用的固定方法有_键连接_和_过盈配合_，12、某平键标记为“键18×70GB1096-79”则该键的有效工作长度为 52 mm。
13、圆锥销因具有1：50锥度，因而具有高定位精度。
14、带传动的张紧装置通常采用调整中心距和使用张紧轮两种方法。
15、包角是指带与带轮接触弧所对的中心角。
对于平带传动，一般要求包角α≥ 150°；对于V带传动，一般要求包角α≥ 120°。
16、铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和时，则不论取哪一杆作为机架，均只能构成___双摇杆机构机构。
17、以两齿轮传动中心为圆心，通过节点所作的圆称为节圆。
18、常用的机械离合器有啮合式和摩擦式两种。
机械基础试题及答案参考
机械基础试题及答案参考一、选择题(本大题15个小题，每小题3分，共45分。
在每个小题给出的四个选项中，只有一个是正确的，将你认为正确的选项字母填在题后的表格中)1、下列机构中的运动副，属于高副的是( )。
A.火车车轮与铁轨之间的运动副 B.螺旋千斤顶螺杆与螺母之间的运动副 C.车床床鞍与导轨之间的运动副 D.转动副（A）2、能保证瞬时传动比恒定、工作可靠性高、传递运动准确的是( )。
A. 带传动B.齿轮传动C.平带传动D.链传动（B）3、普通V带横截面为( )。
A.矩形B.圆形C.等腰梯形D.正方形（C）4、( )是带传动的特点之一。
A.传动比准确B.在过载时会产生打滑现象C.应用在传动准确的场合 D.适合大功率传动场合（B）5、下列各标记中表示细牙普通螺纹的标记是（ B ）。
A．M24-5H-20 B．M36×2-5g6g C．Tr40×7-7H D．Tr40×7-7e6、渐开线齿廓上任意点的法线都切于（ B ）。
A. 分度圆B. 基圆C. 节圆D. 齿根圆7、要求两轴中心距较大且在低速、重载和高温等不良环境下工作宜选用是（ B ）。
A. 平带传动B.链传动C.齿轮传动D.V带传动8、蜗杆传动是用来传递空间两（ C ）之间的运动和动力。
A.平行B.相交C.相错D.空间任意两轴9、铰链四杆机构具有急回运动特性，急回特性系数K应为（ A ）。
A．传动轴 B. 固定心轴 C. 转动心轴 D. 转轴10、平键标记：键B16×70 GB1096-79，B表示方头平键，16×70表示（ B ）。
A．键高×轴径 B．键宽×键长 C．键高×键长 D. 键高×键宽11、楔键联结对轴上零件能作周向固定，且（ C ）A、不能承受轴向力 C、能承受轴向力C、能承受单向轴向力D、能承受双向轴向力12、角接触轴承承受轴向载荷的能力，随接触角α的增大而（ A ）。
《机械基础》-试卷(带答案)
（)12.模数m反映了齿轮轮齿的大小，模数越大,轮齿越大，齿轮的承载能力越大。（）13.齿面点蚀是开式齿轮传动的主要失效形式。
（）14.蜗杆传动具有传动效率高的特点.
（）15.链传动可以在尘土飞扬.淋水。淋油等不良环境中工作。
得分
阅卷人
四、名词解释（每小题2分，共10分）
1。机械运动 2.动力 3。低副 4。面 5。高副
6.曲柄摇杆机构 7。大于零 8.双摇杆机构 9.摩擦力 10。两侧面
11。小 12。平行 13。紧边 14。连接 15.大径
16。导程是螺距的2倍 17。模数 18。大 19.蜗杆 20。闭式
二、选择题(每小题0.5分，共20分）
题号
1
2
3
4
5
6
7
35
36
37
38
39
40
答案
1.我们把各部分之间具有确定的相对运动构件的组合称为( )。
A。机器B。机构C.机械D。机床
2。机床的主轴是机器的().
A。动力部分B.工作部分C。传动部分D。自动控制部分
3.金属的（ )越好，则它的锻造性能就越好。
A.强度B。塑性C。硬度D。韧性
4。下列关于合力与分力的描述哪一个是正确的( ）。
12.曲柄摇杆机构（ ）
A.不能用于连续工作的摆动装置B。连杆作整周回转，摇杆作往复摆动
C。只能将连续转动变成往复摆动D。可将往复摆动变成连续转动
13.在有曲柄存在的条件下，若取最短边的邻边为机架，则形成（ ）。
A。曲柄摇杆机构B.双曲柄机构C。双摇杆机构D。 曲柄滑块机构
14。下列机构中具有急回特性的是（ )。
国家开放大学《机械设计基础》试卷及参考答案(2套)
国家开放大学煤炭学院形考试卷考试科目：机械设计基础试卷代号：试卷说明：1、本试卷共6 页，三种题型，满分100分。
2、本次考试为闭卷，考试时间为90分钟。
一、单项选择题（共30题，每小题2分，计60分。
选出一个正确的答案，并将字母标号填在括号内。
）1. 划分材料是塑性或脆性的标准，主要取决于（）。
A．材料的强度极限B．材料在变形过程中有无屈服现象C．材料硬度的大小D．材料疲劳极限2. 螺纹连接防松的根本在于防止（）之间的相对转动。
A．螺栓和螺母B．螺栓和被连接件C．螺母和被连接件D．被连接件和被连接件3. 在下列各种防松方法中，利用摩擦原理防松的方法是（）。
A．弹簧垫圈B．开口销C．焊接D．止动垫片4. 平键的截面尺寸（b、h）通常是根据（）按标准选择。
A．轴的直径B．轴传递转矩的大小C．传递功率的大小D．轮毂装配到轴上较方便5．标准直齿圆柱齿轮的齿形系数Y Fa取决于（）。
A．模数B．齿数C．齿宽系数D．齿面硬度6. 45钢齿轮，经调质处理后其硬度值为（）。
A．45～50HRC B．220～270HBS C．160～180HBS D．320～350HBS7. 对于开式齿轮传动，在工程设计中，一般（）。
A．按接触强度设计齿轮尺寸，再校核弯曲强度B．按弯曲强度设计齿轮尺寸，再校核接触强度C．只需按接触强度设计D．只需按弯曲强度设计8. 对于齿面硬度≤350HBS的闭式齿轮传动，在工程设计时一般先按（）计算。
A．接触强度B．弯曲强度C．磨损条件D．胶合条件9. 如果齿轮的模数、转速和传递的功率不变，增加齿轮的直径，则齿轮的（）。
A．接触强度减小B．弯曲强度增加C．接触强度增大D．都不是10. 蜗杆传动中，将蜗杆分度圆直径定为标准值是为了（）。
A．使中心距也标准化B．避免蜗杆刚度过小C．提高加工效率D．减少蜗轮滚刀的数目，便于刀具标准化11. 在标准蜗杆传动中，蜗杆头数一定时，若增大蜗杆直径系数，将使传动效率（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
诸城市技工学校
2003—2004学年度第二学期期末考试
《机械基础》试卷
命题审核班级姓名分数
一
1 、机器是执行机械运动的装置，用来变换或传递能量、物料与信息。
2 、一般机器是由动力部分、工作部分和传动装置三部分组成。
3 、带传动是利用带作为中间挠性件依靠带与带轮之间的摩擦力或啮合来
传递运动和动力。
4 、V带是横截面为等腰梯形的传动带，其工作面为两侧面。
5 、常用的螺纹牙型有三角螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹。
6 、普通螺纹的主要参数有大径、小径、中径、
螺距、导程、牙型角和螺纹升角等七个。
7 、直齿圆柱齿轮的基本参数有齿数、模数、齿形角、齿顶高系数、
顶隙系数五个
8 、圆柱齿轮副的正确啮合条件是：两齿轮的模数必须相等；
两齿轮分度圆上的齿形角必须相等。
二、判断题在括号里面正确的打“√”，错误的打“×”（2×10=20分）
( × ) 1、构件是加工制造的单元，零件是运动的单元。
( × ) 2、高副是点或线接触的运动副，所以承受载荷时单位面压力较小。
( √ ) 3、一切摩擦传动的传动比都不准确。
( √ ) 4、普通螺纹的牙型角是60°。
( √ ) 5、两个相互配合的螺纹其旋向相同。
( √ ) 6、差动螺旋传动可以产生极小的位移，因此，可方便地实现微量调节。
( × ) 7、平带传动结构简单、过载时能打滑，起安全保护作用，并能保持准确的传动比。
( √ ) 8、链传动与齿轮传动均属啮合传动，二者的传动效率均高。
( √ ) 9、模数m反映了齿轮轮齿的大小，模数越大，轮齿越大，齿轮的承载能力越大
( × ) 10、齿面点蚀是开式齿轮传动的主要失效形式。
三、选择题（2×10=20分）
1、我们把各部分之间具有确定的相对运动构件的组合称为（ B ）
A、机器
B、机构
C、机械
D、机床
2、能传递较复杂运动的运动副的接触形式是（ D ）
A、螺旋副接触
B、带与带轮接触
C、活塞与汽缸壁接触
D、凸轮接触
3、效率较低的运动副的接触形式是（ C ）
A、齿轮啮合接触
B、凸轮接触
C、螺旋副接触
D、滚动轮接触
4、属于啮合传动类的带传动是（ D ）
A、平带传动
B、V带传动
C、圆带传动
D、同步带传动
5、普通V带传动中V带的楔角α是（ D ）
A、34°
B、36°
C、38°
D、40°
6、普通螺纹的公称直径是指（ A ）
A、大径
B、小径
C、中径
D、顶径
7、单向受力的螺旋传动机构广泛采用（ C ）
A、三角形螺纹
B、梯形罗纹
C、锯齿型螺纹
D、矩形螺纹
8、欲在两轴相距较远、工作条件恶劣的环境下传递较大功率，宜选（ B ）
A、带传动
B、链传动
C、齿轮传动
D、蜗杆传动
9、渐开线直齿圆柱齿轮的连续传动条件是重合度ε（ A ）
A、>1
B、<1
C、>0
D、<0
10、直齿锥齿轮标准模数是指（ D ）
A 、法向模数
B 、轴向模数
C 、小端端面模数
D 、大端端面模数
四、解释名词及符号。
（6×2=12分）
1、移动副：组成运动副的两构件只能做相对直线移动的运动副
2、螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起
3、螺旋副：组成运动副的两构件只能沿轴线作相对螺旋运动的运动副
4、M24×1.5：公称直径为24mm 、螺距为1.5mm 的细牙普通螺纹
5、G1
21：圆柱内螺纹，尺寸代号为12
1
6、阿基米德蜗杆：齿面为阿基米德螺旋面的圆柱蜗杆。
其端面齿廓是阿基米德螺旋线，轴向齿廓是直线
五、计算题（3×6=18分）
1 、一对外接圆柱式摩擦轮传动，已知主动轮半径r 1=80mm,转速n 1=360r/min.若要求传动比i=3，试求：
（1） 从动轮转速n 2； （2） 从动轮半径r 2； （3） 摩擦轮的圆周线速度v
2 、有一普通螺旋机构，以双线螺杆驱动螺母作直线运动。
已知：螺距P=3mm ，转速
n=46r/min 。
试求螺母在1.5min 内移动的距离L 。
3 、相啮合的一对标准直齿圆柱齿轮。
Z 1=20, Z 2=50,a=210mm 。
求两齿轮的分度
圆直径d 1和d 2 。
