沛德EL测试仪测试软件说明
EL测试仪调试
EL测试仪调试
1.调试前，先将组件送至测试仪内，并按下急停开关。
2.手动锁住电磁阀，使探针能压在最边上的两个汇流条上，并适当调整行程开关和挡块的位置。
3.松开急停开关，让托盘将组件送至上限位，按下急停开关，调整上限位的回光电开关，观察上限位行程开关是否动作，并做适当调整，松开急停开关，点击“EL测试”观察相机所拍图片是否清晰，组件是否被全部拍入，并调整相机焦距和相机左右位置，直至组件能全部清晰的出现在电脑上。
4.点击“合格”按钮，组件由上至下运动，观察行程开关，是否动作，并适当调整，以及下限位行程开关是否压在挡块上，并调整。
5.调试完成后，关上侧板，方可进行操作。
EL检测仪的使用方法及组件隐裂图像评估精品课件(一)
EL检测仪的使用方法及组件隐裂图像评估精品课件(一)随着现代科技的发展，电子元器件逐渐被广泛应用于各个领域。
然而，电子元器件的质量问题却时有发生，这不仅会影响机器的正常运行，还可能会产生较大的安全隐患。
因此，对于电子元器件的质量检测显得尤为重要。
当前，EL检测仪成为了电子元器件质量检测的主要工具之一。
本文将介绍EL检测仪的使用方法及组件隐裂图像评估精品课件。
一、EL检测仪的使用方法1. 准备工作在使用EL检测仪之前，必须要做好准备工作。
首先，需要准备好电子元器件样本和EL检测仪。
其次，在操作之前应详细阅读EL检测仪的使用说明书，并熟悉仪器的使用方法。
最后，对检测环境进行专门安排，保持环境干净，安静，避免对实验的干扰。
2. 开始检测a. 将样品固定在检测台上，接通电源并启动仪器。
b. 在软件界面上选择对应的检测模式，并对检测参数进行设置。
c. 等待仪器自检完成后，可以开始进行检测。
d. 检测过程中，仪器会自动采集样品的光电流数据，并通过软件实时显示样品的发光图像。
e. 检测完成后，可以通过分析光电流数据来确定样品的质量状况，并对发光图像进行评估。
3. 注意事项在使用EL检测仪时，需要注意以下事项：a. 严格按照使用说明书要求进行操作。
b. 应根据实际需求选择适当的检测模式和参数。
c. 在检测过程中应保持安静，避免干扰检测结果。
d. 每次检测完毕后应及时清理仪器，以保证其正常使用。
二、组件隐裂图像评估精品课件组件隐裂图像评估精品课件是一种基于EL检测仪的解决方案，可以帮助用户更好地评估电子元器件的质量。
该课件主要包括以下内容：1. 课件简介介绍课件的目的和使用场景。
2. 检测流程详细介绍EL检测仪的使用流程，并附带相关图片和说明。
3. 组件隐裂检测标准介绍常见的组件隐裂检测标准，包括对检测参数的要求等。
4. 组件隐裂图像篇该篇主要针对检测过程中产生的图像，对图像分析过程进行详细叙述，并提供了评估图像质量的方法。

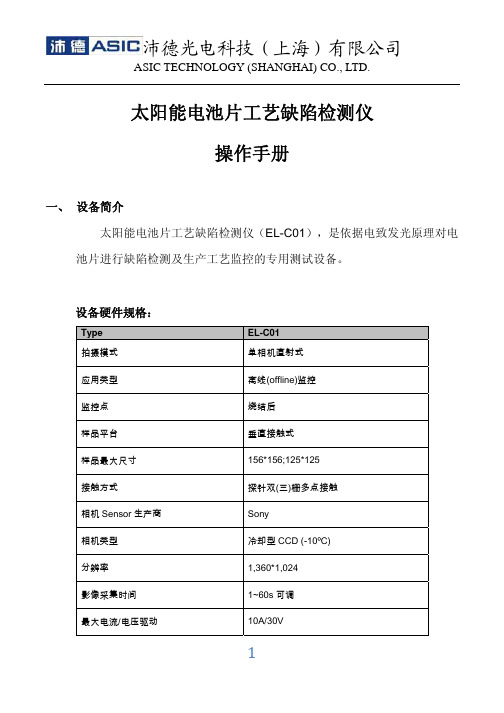

ASIC EL-C操作手册
太阳能电池片工艺缺陷检测仪操作手册一、 设备简介太阳能电池片工艺缺陷检测仪（EL-C01），是依据电致发光原理对电池片进行缺陷检测及生产工艺监控的专用测试设备。
设备硬件规格：Type EL-C01拍摄模式单相机直射式应用类型离线(offline)监控监控点烧结后样品平台垂直接触式样品最大尺寸156*156;125*125接触方式探针双(三)栅多点接触相机Sensor生产商Sony相机类型冷却型CCD (-10ºC)分辨率1,360*1,024影像采集时间 1~60s可调最大电流/电压驱动10A/30V二、 操作步骤1、开启电脑，确认相机USB接头与电脑连接。
2、开启Solar Cell Electro Luminescence Tester 软件。
1）电池片正向偏压测量：a、首先确认转换开关，拨到“1”位置。
b、打开暗室门，向上拨动气动开关，使探针抬起。
c、放置电池片紧靠两限位块。
d、向下拨动气动开关，使探针压下，确认每排探针与电池片主栅线接触。
e、关上暗室门，确认正向偏压电流设置（156*156 7.5A；125*125 5A）。
f、软件选择Operator模式，图片并进行命名并选择保存路径，点击Capture实现图片存储。
g 、 拍摄完成，打开暗室，向上拨动启动开关使探针抬起，更换电池片，重复以上步骤。
2）电池片反向偏压测量：a、首先确认转换开关，拨到“2”位置。
b、打开暗室门，向上拨动气动开关，使探针抬起。
c、放置电池片紧靠两限位块。
d、向下拨动气动开关，使探针压下，确认每排探针与电池片主栅线接触。
e、关上暗室门，确认反向偏压电压设置（12v）。
f、软件选择Operator模式，图片并进行命名并选择保存路径，点击Capture实现图片存储。
g、拍摄完成，打开暗室，向上拨动启动开关使探针抬起，更换电池片，重复以上步骤。
三、 测量调试参数设置1、软件参数设置。
一般情况测试时间(exposure)设置为10秒，增益(gain)设置为30，对比度(contrast)设置为5，伽马(gamma)设置为1。
EL测试仪
通电
电致发光效应是光生伏特效应的逆过程，可以通过太阳能 电池片发光的效果检验其发电的性能。
EL测试仪结构简图
近红外摄像机 镜头 暗室 电流源
太阳能电池片
夹具
设备概览
暗室 稳压电源源 偏流/偏压 开关
暗室
1. 暗室门电源开关 在暗室门开启/关闭状 态下电池测试平台断开 /接通电流(电压)源。 2. CCD相机 对片源发光进行拍照 3. 电池片平台 放置被测试电池片 4. 气缸开关 气缸开关的抬起和下落 对应测试探针的的升起 和下落
点击“拍照”保存图像
3. 图像保存
对图片命名及 选择特定位置 保存图片
4. 参数调节 4.1 增益调节 在测试片源时，增益可以从大到小进 行调节，至图像能清晰显示细栅线为 佳，不要使图像太亮或太暗 4.2 对比度 对比度固定，无需调节 4.3 伽马 伽马调至1固定，无需调节
5. 电源参数设置 一般情况下，电池片加正向电流时，125*125电池片电流设置为5A， 156*156电池片电流设置为7.5A，电池片反向偏压时，电压设置为12V
探针阵列
156电池片限 位块 125电池 片限位槽 铜质底盘
156单晶/ 多晶限位 块
电流源面板
数字显示面板 1. 稳流源开关 接通/断开电流源 2. 电流/电压调节旋钮 调节电流/电压大小 电流：0-10A 电压：0-30V
电流调节旋钮
电压调节旋钮
稳流源开关
电源开关
电流/电压开关 开关有3个档位，分别： 0：断开 1: 正向电流 2：反向偏压
电流调节
电压调节
6. 注意事项 6.1 禁止触碰相机及镜头 6.2 不可随意触动探针栅线及探针 6.3 保持暗室及EL机构清洁，保持铜质底盘清洁 6.4 在测试不同规格片源时注意限位块的位置 6.5 如果一段时间不适用设备，请关闭相机软件及CCD相机冷却电源
测试仪-测试模式TEST Mode
1、 TX DUT： BLE 发射测试，In test mode, set the BT_LE hannel, packet length, and data type to be measured and send TX signals. 仪器显示： Power measurement Modulation characteristics measurement
testmodeusersusepcontrolprogram两种方法使dut进入非信令测试模式芯片或模块厂家可提供此dut
DUT 测试模式 TEST Mode （ MTP200A）
Most Wi-Fi/BT LE terminals have their own test mode for performance checking. To set the test mode, users use the PC ontrol program or perform the required terminal operations depending on DUT.
Carrier frequency offset and drift measurement l 简便方法：Advertising Mode 可不用进入测试模式。 测试内容：Output Power + Modulation characteristics + Initial carrier frequency tolerance 北京联华行 Power measurement
Initial carrier frequency offset measurement (dF0) Modulation characteristics measurement (dF2)
LT8000系列测试仪的使用-TiteldesVor
“英尺”或“米”
PC& PRINTER I/F－通信接口设置
设置波特率，通信模式 (DTE/DCE)，协议 (Xon/Xoff)
TALKSET－对讲功能
选择手动（manual）或自动（automatic）对讲方式 测试过程中不能对讲 自动方式：连接好线缆，执行自动测试，然后可进行对讲
San Diego Design Center
启动自动测试（AUTOTEST）
自动测试:完成一套测试项目，并将测试结果存入一个文件
按“自动测试”键 ，自动完成以下操作 ： 1. 主机通过被测电缆与远端机建立通信。如果不能成功建立
通信，则显示警示信息 “未找到远端机(No Remote Handset found)” 主机仍会继续寻找远端机，直至按ESC 键后，停止。 2. 一旦找到远端机，则检查序列号并加载“现场校准”数据 。 如果校准信息超过1星期，则要求先校准－“Field Calibration required” 3. 首先测试“接线图” （wiremap） 。 在设置 “测试不合格即停止”<Stop on Fail>后，可节约
San Diego Design Center
上传测试记录
在“File”菜单中选择“Upload From Tester…”(由测试仪装载记 录) 在如下对话框中选择保存路径，并 按确认
San Diego Design Center
打印测试报告
在“File”菜单中选择“Print…”(打 印报告) 可在正式打印前进行预览
San Diego Design Center
将测试记录上传至PC机管理软 LT Record Manager
EL检测仪的使用方法及组件隐裂图像评估参考文档
EL测试仪的结构及使用方法
（2）电源系统的连接及使用
直流稳压电源
●电源选择开关，AC为外部220V交流供电，DC为内部锂电池供电。 ●输入模式选择，选择AC则为外部供电，DC为内部供电。 注：1.当使用外部供电时，需要将电源选择开关和输入模式选择同时 拨到AC档位；当使用内部供电时，需要将电源选择开关和输入模式 选择同时拨到DC档位。 注：2.当对电源进行充电时，需要将电源选择开关和输入模式选择同 时拨到AC档位。 ●通过旋转电压调节旋钮/电流调节旋钮来调节电源的输出电压电流
虽然最大测量组串数量为25块 ，但受现场环境所限，每 次拍摄一般为6块。
三、EL测试仪的功能及应用场合
EL测试仪的功能:
通过EL测试仪可以清楚的发现太阳能组件电池片上的黑斑, 黑心以及组件中的裂片（包括隐裂和显裂）、劣片及焊接缺陷等 问题,从而及时发现问题组件。对提高发电效率和稳定生产都有重 要的作用，通过检测在前期就可将电站整体质量进行把控，从而 避免后期的电站快速衰减，方阵失配，功率不足，以及责任鉴定 问题，因而太阳电池电致发光测试仪是运维现场非常重要的设备 之一。
缺陷种类二：黑斑片
黑斑片一般是由于硅料受到其他杂质污染所致。通常少数载流子的寿 命和污染杂质含量及位错密度有关。黑斑中心区域位错密度>107 个/cm2， 黑斑边缘区域位错密度>106个/cm2 均为标准要求的1000～10000倍这是 相当大的位错密度.
危害：组件使用中产生热斑烧毁组件，且导致出厂功率下降。
组件实物图
接线盒位置
组件EL图
接线盒位置
二、EL测试仪的结构及使用方法
目前公司使用的是莱科斯—LX-Z220便携式EL检测仪，整套测试仪由四大 部分组成，分别为成像系统、电源系统、支架系统和暗室系统。
沛德EL测试仪测试软件说明
模式切换可以通过点击“校准模式”或“操作模式”一、保存文件1.文件名称：可以填个名称（产线生产时为组件的序列号）；后面的jpg为所存图片的格式2.路径：图片存放的路径，点击“浏览”可以更改路径，注：不要放C盘二、预览模式1.查看上一张图片2.查看下一张图片3.显示图片总数及当前图片序号4.点击放大可以查看已拍摄的图片；将放大点掉可以查看实时拍摄的图片5.下方区域为图片预览区三、分类1.软件刚安装时，上面显示的为类别1、类别2、类别3。
修改方法：在EL软件的安装路径下找到SelectPath.ini文件，如下图对questions1，question2……等号后的名称进行自定义修改，这样重启软件后会在操作界面有所需要的缺陷种类显示，以便于缺陷的分类。
2.拍完的图片可以点击分类中的类别，例如“合格”进行图片的归类四、1.关闭相机：软件自行关闭相机2.拍照：点击拍照，相机开始拍照3.相机切换：EL采用两相机拍照，有时拍出的照片不能重合，可以通过相机切换解决4.进度条为显示拍照的进度五、参数设置1.“删除参数”可以将不需要的参数删除2.“新增参数”可以新添加一套参数3.“名称”可以修改，4．当控制界面中的参数全部修改好后可以点击“保存设置”来保存修改过的参数六、控制界面1.分辨率：选择最大分辨率，否则拍的图片会模糊2.曝光时间：点击“改变时间”可以修改拍照的时间，时间越大图片越亮，时间越短，图片越暗3.增益：增益越大图片越亮，增益越小图片越暗，一般40左右，“增益1”和“增益2”分别对应一个相机4.对比度：一般10～30，可以根据拍摄的图片进行调整5.伽马：1.0，无需修改6.左右翻转：图片左右翻转7.上下翻转：图片上下位置翻转七、图像拼接因测试仪使用的是两个相机拍照，故两相机拍摄的图片中间会有重叠，可以使用图像拼接消除中间的重叠左：左边图片向中间靠拢右：右边图片向中间靠拢八、1.串口：选择COM1，可用勾上2.相机切换：拍摄的图片非完整图片时勾选3.拍照：点击相机自动进行拍照。
EL测试仪使用说明书
太阳能电池组件EL测试仪使用说明书（EL-140SM/EL-140DM）武汉三工光电设备制造有限公司Wuhan Sunic Photoelectricity Equipment Manufacture CO.,LTD感谢您使用三工光电设备制造有限公司太阳能电池组件EL测试设备。
本手册将指导您学习设备的操作使用和维护保养。
在初次使用前请务必仔细阅读，确保设备的正确使用。
目录一、太阳能电池组件EL测试仪概述 (3)1. 适用范围 (3)2. 技术特点 (3)二、技术参数 (4)三、结构及各功能部件 (5)四、操作使用说明 (6)（一）开机 (6)（二）操作步骤和参数调整 (6)（三）关机 (11)五、使用注意事项及保养 (12)一、太阳能电池组件EL测试仪概述太阳能电池组件EL测试仪利用太阳能电池电致发光原理，太阳能电池在加载一定的电压／电流时会辐射发光，其电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散长度而发出较弱的光，会形成较暗的影像，通过CCD摄像机捕获近红外光图像并显示，可以判定电池的缺陷类型和缺陷程度。
1. 适用范围多晶硅、单晶硅太阳能电池组件的EL缺陷检测2. 技术特点（1）采用高分辨率CCD摄像机，并带有电子冷却技术，有效降低热噪声。
CCD模块采用2/3”SONY EXviewHAD CCD，成像效果优良。
预览速度可达15fps，分辨率为 1360*1024。
采用usb2.0接口，便于携带和安装。
（2）采用可编程电源做为电池组建的测试供电电源，最大输出值为80V/10A，可通过上位机软件控制输出电压和电流，在实际应用中可针对不同的电池组件设定不同的参数，简化操作。
（3）整机测试过程在暗箱环境下进行，杜绝外部光线干扰，配置气缸开关门，可手动或自动控制。
二、技术参数（1）高分辨率CCD摄像机，带电子制冷功能，分辨率为1360*1024（2）工业级近红外光学模组（3）可编程直流电源，最大输出80V/10A,分辨率1mA。
EL测试仪操作手册
（四）注意事项
1，使用前确保电源连接正确.
2，对暗箱盖进行开和关的操作时应轻起慢放，避免卷起 TPT 背板和 EVA 胶。
3，使用 U 盘拷取数据时，请用电脑杀毒软件对 U 盘先杀毒（操作电脑中请装入有效的杀 毒软件）。 4，定期清除钢化玻璃上的灰尘。
5，DC 插头代表不同的电压电流，混插将导致主要元件烧毁。请不要插拔！
10A/64V
气压
0.4MPa-0.8 Mpa(单体)
3
博安科技
苏州博安机械科技有限公司
Suzhou Boan machinery science and technology Ltd.
（二）操作步骤
1，检查测试仪电源是否处于接通状态，开启直流电源，并调至规定参数（目前规定是 125*125mm 电池片为 6A，156*156mm 电池片为 9A，电压一般不需要调动） 2，打开测试仪的电脑操作页面，点击操作程序进入测试系统. 点击桌面图标，打开相机软件。
12，正常的生产过程中，为了确保机器测试的稳定性，请操作员在 Operator 界面
中操作。
ቤተ መጻሕፍቲ ባይዱ
（五）故障原因及排除
一.软件不能开启
1.检查软件的图标是否有效，解决方法，到安装的软件的路径中打开，
2.软件可能中毒，解决方法，杀毒或者打开备份盘，有备份系统镜像文件直接回复即可。
3.软件驱动或者相关文件被删除，解决方法，重新按照软件，
6
博安科技
苏州博安机械科技有限公司
Suzhou Boan machinery science and technology Ltd.
二．图像不清晰
1.检查电源的电流及电压是否正常。 2.检查软件中的参数设置是否正确。 3.检查相机软件制冷有没有开启。 4.检查钢化玻璃上有没有物品遮挡。
