热力管线工程分部分项质量评定-划分
建筑给水排水及采暖工程分部、分项工程划分[1]
![建筑给水排水及采暖工程分部、分项工程划分[1]](https://img.taocdn.com/s3/m/868dbf4ecec789eb172ded630b1c59eef8c79aa0.png)
附录A 建筑给水排水及采暖工程分部、分项工程划分
建筑给水排水及采暖工程的分部、子分部分项工程可按附表A划分。
附表A 建筑给水、排水采暖工程分部、分项工程划分表
附表B 检验批质量验收
检验批质量验收表由施工单位项目专业质量检查员填写，监理工程师（建设单位项目专业技术负责为）组织施工单位质量（技术）负责为等进行验收，并按附表B填写验收结论。
附表B 检验批质量验收表
附录C 分项工程质量质量验收
分项工程的质量验收由监理工程师（建设单位项目专业技术负责人）组织施工单位工项目专业质量（技术）负责人等进行验收，并按附表C填写。
附表C 分项工程质量验收表
附录D 子分部工程质量验收
子分部工程质量验收由监理工程师（建设单位项目专业负责人）组织施工单位项目负责人、专业项目负责人、设计单位项目负责人进行验收，并按附录D 填表。
附表 D 子分部工程质量验收表
附录E 建筑给水排水及采暖（分部）工程质量验收
附表E由施工单位填写，验收结论由监理（建设）单位填写。
综合验收结论由参加验收各方共同商定，建设单位填写，填写内容对工程质量是否符合设计和规范要求及总体质量作出评价。
附表E 建筑给水排水及采暖（分部）工程质量验收表。
热力工程分部分项划分
热力工程分部分项划分1. 引言嘿，朋友们！今天我们来聊聊一个听上去可能有点枯燥，但其实很有趣的话题——热力工程的分部分项划分。
别担心，我会尽量把它说得简单易懂。
热力工程，顾名思义，就是和热有关的工程，像是供暖、制冷，甚至是发电。
哎，听起来是不是有点复杂？不过别着急，咱们慢慢来，一点一点捋清楚。
2. 热力工程的基本概念2.1 热力工程是什么？首先，咱得搞明白热力工程到底是个啥。
简单来说，热力工程就是利用热能来完成一些特定的任务，比如加热、冷却或者发电。
想象一下，你的家里冬天有暖气，夏天有空调，这背后就得靠热力工程来实现。
可以说，热力工程就像是生活中的“暖宝宝”，没了它，咱的日子可就难熬了。
2.2 为什么分部分项？那么，热力工程分部分项划分又是什么鬼呢？其实就像做饭一样，咱得先准备好各种材料。
要是把热力工程的整个过程分开来，能更清楚每个部分的作用。
这样，后期施工、管理、维护都能更高效，不容易出乱子。
说白了，就是为了让整个项目像一台运转良好的机器，各个齿轮之间配合得天衣无缝。
3. 热力工程的分部分项3.1 主要分部分项接下来，我们来看看热力工程都有哪些分部分项。
通常情况下，可以分为以下几个大类：热源设备、供热管网、用户终端和辅助设施。
每一部分都有它的重要性，咱们一个个来拆解。
1. 热源设备：这是热力工程的心脏，像锅炉、热泵等设备都是它的一部分。
它们负责产生热量，把热能传递出去。
要是热源设备出了问题，整个供暖系统就得停摆，想想吧，冬天没暖气，那得多冷啊！2. 供热管网：这就像是热能的高速公路，把热量从热源传递到用户终端。
管网的设计、铺设可得仔细，千万别让它漏水。
要是漏了，可就真是“热”得出奇的凉快了。
3. 用户终端：这部分可以想象成每个用户家的暖气片、地暖系统等。
它们负责将热量释放出来，让咱在寒冷的冬天里享受到温暖。
想象一下，回到家看到温暖的气息，简直是“幸福感爆棚”！4. 辅助设施：这些小配件虽然不显眼，但却至关重要，像是阀门、泵、储水罐等。
供热首站设备及管道质量检验项目划分
DL/5210-3表4.3.35
DL/5210-3表4.9.1 DL/5210-3表4.9.2 DL/5210-3表4.9.3
DL/5210-3表4.20.1 DL/5210-3表4.20.2
DL/5210-3表4.16.1-1、表 4.16.1-2、表4.16.1-3 DL/5210-3表4.16.1-4
01
热网除氧器本体安装
02
热网除氧器附件安装
03 热网除氧器平台、扶梯、栏杆安装
07
热网刷式除污器安装
01
热网刷式除污器检查
02
热网刷式除污器安装
08
热网桥式起重机安装
主控 主控
主控
主控
主控 主控 主控 主控 主控
√√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√ √√
阀门检查安装 热网蒸汽及凝结水管道安装
热网供回水管道安装 管道外观检查及清理
管道预制 阀门检查安装 热网供回水管道安装 热网其他管道安装 管道外观检查及清理
管道预制 阀门检查安装 热网其他管道安装 热网采暖抽气管道安装 管道外观检查及清理
管道预制 阀门检查安装 热网采暖抽气管道安装 热网采暖回水管道安装 管道外观检查及清理
热网循环水泵安装
01
热网循环水泵检查
02
热网循环水泵安装
03
热网循环水泵试运
03
热网补水泵安装
01
热网补水泵检查
02
热网补水泵安装
03
热网补水泵试运
04
热网疏水泵泵安装
01
分部分项工程检验批划分方案之欧阳化创编
分部分项工程检验批划分方案之欧阳化创编首先，为了确定分部分项工程的划分，需要根据项目的设计文件和合
同要求，结合工作实际情况，将整个工程划分成若干个可独立进行质量检
查的工作单元，即分部分项工程。
在划分过程中，需要考虑工作内容的连
贯性、施工过程的可操作性以及检验批的合理性等因素。
其次，针对每个分部分项工程，需要确定相应的检验批划分方案。
方
案的制定应该遵循以下几个原则：
1.合理划分：根据工程性质和施工工序特点，将工程划分为足够数量
的检验批，以便全面覆盖工程的各个方面，避免因检验批划分不合理而导
致漏检或重复检验的情况。
2.分工明确：明确每个检验批中所包含的施工内容、工序和工艺要求，并确定相应的检验方法和标准。
将工作任务合理地分配到各个检验批中，
以确保每个检验批都能独立完成，并能及时发现和纠正存在的质量问题。
最后，将制定的分部分项工程检验批划分方案进行落实和执行。
在实
施过程中，需要建立相应的质量管理体系，明确各个角色和职责，包括分
部分项工程负责人、监理工程师、施工单位和质检人员等，以确保检验批
工作得以顺利进行。
总之，制定分部分项工程检验批划分方案是保证工程质量的重要环节，欧阳化创可以根据自身的项目情况，结合相关规范和经验，制定适合自己
的方案，以确保工程质量的有效控制和提升。

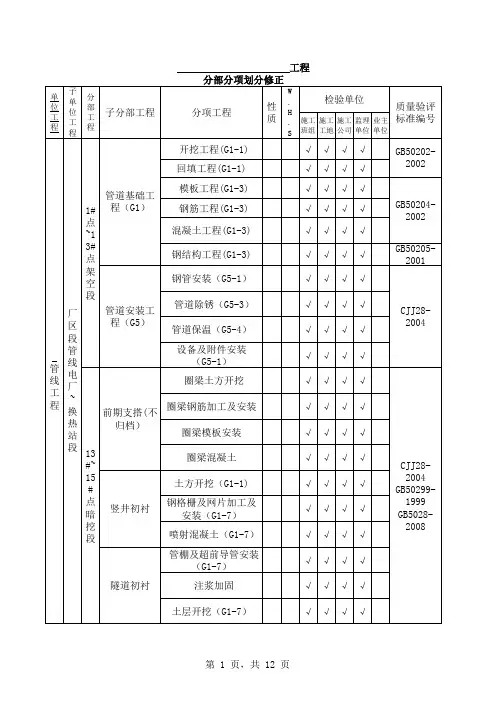

热力管线工程分部分项质量评定 划分
管道安装工 程（G5）
管道保温（G5-4）
√√√√
第 2 页，共 12 页
CJJ282004 GB502991999 GB50282008
CJJ282004
单 位 工 程
子 单 位 工 程
分 部 工 程
子分部工程 管道安装工
程（G5）
工程
分部分项划分修正
分项工程
W
性 质
. H .
检验单位
施工 施工 施工 监理 业主
19
#~
49
#
单 位 工 程
子 单 位 工 程
点分 暗部 挖工 段程
子分部工程
隧道初衬
CJJ28-
工程
2004
分部分项划分修正
GB50299-
分项工程
性 质
W . H .
检验单位
施工 施工 施工 监理 业主
1999
质GB量50验28评标准20编08号
S 班组 工地 公司 单位 单位
管棚及超前导管安装 （G1-7）
侧墙及中层板混凝土 （G1-4）
侧墙及顶板钢筋 （G1-4）
侧墙及顶板模板 （G1-4）
侧墙及顶板混凝土 （G1-4）
√√√√ √√√√ √√√√ √√√√ √√√√ √√√√ √√√√ √√√√ √√√√ √√√√ √√√√
管道安装工 程（G5）
钢管安装（G5-1） 管道除锈（G5-3）
√√√√ √√√√
1# 程（G1）
钢筋工程(G1-3)
点
~1
混凝土工程(G1-3)
3#
点
钢结构工程(G1-3)
架
空
钢管安装（G5-1）
段
厂
建筑安装工程质量检验评定的分项分部单位工程的划分
建筑安装工程质量检验评定的分项分部单位工程的划分为了便于工程质量监督检查，控制工序质最，部位质量，确保单位工程质量，将建筑安装工程划分成分项、分部、单位工程进行质量检验评定。
(一)分项工程的划分1．一般按主要工种工程划分。
例如，砌石工程、砌砖工程、钢筋工程、混凝土工程、油漆工程、玻璃工程、抹灰工程等；2．多层或高层房屋工程中的主体分部工程，必须按楼层划分分项工程；3．单层房屋中的主体分部工程，按变形缝或轴线划分分项工程；4．除主体分部工程按楼层或变形缝划分分项工程外，共他分部工程也可以按楼层段划分分项工程。
但对工程量较小的工程或按楼层划分有困难时，也可不按楼层划分分项工程。
在评定各分部工程时，其所含的分项工程均应参加评定。
(二)分部工程的划分1．分部工程是按建筑物或构筑物的主要部位划分的，如，地基与基础工程、主体工程、地面与楼面工程、门窗工程、装饰工程、屋面工程，建筑工程为六个分部工程。
对于地下室工程，除将±0.00以下结构及防水部分的分项工程划分为地基与基础分部外，其他分项工程，分别纳入相应的地面与楼面、装饰和门窗等分部工程内。
2．建筑工程各分部所包含的分项工程名称：(1)地基与基础工程：土方、爆破，灰土、砂、砂石和三合土地基，重锤夯实地基，强夯地基，挤密桩地基，振冲地基，旋喷地基，打(压)桩，灌注桩，沉井和沉箱，地下连续墙，模板，钢筋，混凝土，防水混凝土，预应力混凝土，砌石，砌砖，水泥砂浆防水层，卷材防水层，钢结构焊接，钢结构螺拴连接，钢结构制作，钢结构安装，钢结构油漆，构件安装等分项工程。
(2)主体工程；模板，钢筋，混凝土，预应力混凝土，构件安装，砌石，砌砖。
钢结构焊接，钢结构螺拴连接，钢结构制作，钢结构安装，钢结构油漆，本屋架制作，木屋架安装，屋面木骨架等分项工程。
(3)地面与楼面工程：地面基层，整体楼、地面，板块楼地面，木质板楼、地面等分项工程。
(4)门窗工程：木门窗制作，木门窗安装，钢门窗安装，铝合金门窗安装等分项工程。
热力管网质量评估报告
热力管网质量评估报告XXXX 高新集中供热管网工程质量评估报告编制：审核：XXXXXXXXXX工程监理有限公司目录一、工程概况…………………………………………………二、质量评估依据……………………………………………三、分部及分项工程质量评定………………………………四、质量评估意见……………………………………………一、工程项目概况1 建设工程名称：XX高新区集中供热管网工程2 建设工程地点：XX高新区3 建设工程组成及建设规模：XX高新区热力管网工程位于XXX高新区，全长约3.6米，管网从XX路换热总站结出，沿XX路向北敷设，沿途设置支管。
分支沿XX路向西敷设，沿XX路分出支管向北敷设。
管径DN50—DN400。
（1）、本工程热网设计温度130/70℃，设计压力1.6Mpa，其附件的选择按耐温150℃，耐压2.5Mpa确定。
本管道为GB2类压力管道。
管道敷设位置按建设单位给定的管道走向和要求确定。
敷设方式主要为直埋敷设，过路口处采用顶管方式穿越，敷设位置可根据现场情况作适当变动。
（2）、高新区集中供热管网工程换热站。
热力站是XXX高新区管委会院内东南角。
本工程占地面积361m2，总建筑面积361 m2，建筑层数、高度：地上一层，建筑高度为7.400米；建筑结构形式为框架结构；设计合理使用年限为50年；抗震设防烈度为7度；耐火等级为二级；屋面防水等级为3级。
4.参加建设工程的单位名称：建设单位：XXXXX有限责任公司施工单位：XXXXXX工程有限公司设计单位：XXXXXXX设计研究院有限公司监理单位：XXXXXXXXX监理工程有限公司。
二、质量评估依据1、国家和地方有关工程建设的法律、法规2、国家有关市政工程建设的技术标准、规范和规程等3、国务院《建设工程质量管理条例》4、建设工程监理规范GB50319--5、经有关部门批准的工程项目文件和设计文件6、建设单位和监理单位签订的工程建设监理合同7、建设单位和施工单位签订的工程施工承包合同8、市政工程质量验收评定标准9、市政工程施工技术规范汇编10、城镇热力管道工程施工验收规范三施工中质量、进度、安全等方面的控制1、施工单位及时组织人员、材料、机械设备到场，所有材料、设备在施工前提交监理工程师并取得批准。
分部工程和分项工程划分标准
分部工程和分项工程划分标准在工程建设领域，分部工程和分项工程的划分是非常重要的，它们对于工程项目的管理和实施起着至关重要的作用。
在实际工程项目中，正确的划分可以有效地提高工程质量、提高工程效率、降低工程成本，因此，对于分部工程和分项工程的划分标准有着非常高的要求。
首先，我们来看看分部工程和分项工程的定义。
分部工程是指按照工程建设的不同特点和要求，将工程划分为若干个部分，每个部分可以独立进行设计、施工和验收的工程。
而分项工程则是在分部工程的基础上进一步划分，将每个部分进一步分解为若干个具体的工程项目，每个项目都有着明确的设计、施工和验收要求。
接下来，我们来谈谈分部工程和分项工程的划分标准。
首先是分部工程的划分标准。
分部工程的划分应该遵循以下原则，一是按照工程建设的不同特点和要求进行划分，确保每个部分都可以独立进行设计、施工和验收；二是根据工程项目的实际情况，合理划分，避免出现过于复杂或者过于简单的划分；三是根据工程项目的施工组织和管理的需要，合理划分，便于管理和实施。
而对于分项工程的划分标准，我们也需要遵循一定的原则，一是根据分部工程的划分，将每个部分进一步分解为若干个具体的工程项目，确保每个项目都有着明确的设计、施工和验收要求；二是根据工程项目的施工工艺和施工方法的需要，合理划分，便于实施和管理；三是根据工程项目的实际情况，合理划分，确保每个项目都可以独立进行设计、施工和验收。
在实际工程项目中，分部工程和分项工程的划分标准还需要根据不同的工程类型和工程规模进行具体的调整。
在大型工程项目中，分部工程和分项工程的划分可能会更加复杂和细致，而在小型工程项目中，分部工程和分项工程的划分可能会更加简单和粗略。
因此，工程项目管理者需要根据实际情况，合理确定分部工程和分项工程的划分标准，确保工程项目能够顺利进行。
总之，分部工程和分项工程的划分是工程项目管理中非常重要的一环，它直接关系到工程项目的质量、效率和成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
性 质
W . H . S
施工 施工 施工 监理 业主 班组 工地 公司 单位 单位
质量验评 标准编号
J1 点 管道开挖工 ~J 程（G1） 30 点 一 级 网 管道安装工 铺 程（G2） 设 热 网 改 扩 建 第 五 J1 标 #~ 井室制作G3 段 J3 0 点 土 建 工 程
√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ CJJ282004 CJJ282004 GB502991999 GB50282008 GB/T 322592015 GB502022002
富拉尔基热电改扩建一级网施工第五标段 分部分项质量检验划分
单 位 工 程 子 单 位 工 程 分 部 工 程
工程 1） 支墩开挖(G1-2) 井室开挖(G1-3) 回填工程(G1-4) 管道安装（G2-1） 钢管焊接（G2-2） 阀门焊接（G2-3） 无损检测（G2-4） 底板钢筋(G3-1) 底板混凝土(G3-2) 盖板钢筋(G3-3) 盖板模板(G3-4) 盖板混凝土(G3-5) 集水井(G3-6) 爬梯(G3-7) 洞口(G3-8) 侧墙钢筋(G3-9) 侧墙模板(G3-10) 侧墙混凝土(G3-11) 钢筋捆扎(G4-1)
热 网 改 扩 建
固定墩制作 G4
模板(G4-2) 肋板制作(G4-3)
第 1 页，共 1 页
