水塔液位检测及控制系统设计 课程设计
水塔液位检测及控制系统设计课程设计学校代码：10904机械工程测试技术课程设计水塔液位检测及控制系统设计姓名：岳耀波学号：201315310141指导教师：卢纪丽院系（部所）：机电工程学院专业：机械设计制造及其自化完成日期：2014年12月20日摘要水塔液位检测及控制系统利用LabVIEW软件自动检测并控制水塔的液位，通过传感器利用传感器及继电器获取水位信息，我们通过LabVIEW控制系统前面板了解情况。
整个系统采用模块化设计，能够顺利实现题目要求的各项功能。
测试结果符合题目要求,成功的实现了我们的设计目标。
【关键词】传感器；LabVIEW软件；继电器。
目录第一章课题背景 (1)第二章水位检测控制原理 (2)2.1 控制方案 (2)2.2 控制的实现 (3)2.2.1水位信号的获取 (3)2.2.2 信号的采集与输出转换 (3)2.2.3 LabVIEW功能要求 (3)2.2.4 信号输出与注、排水功能的实现 (4)第三章 LabVIEW控制程序的设计 (5)3.1 前面板介绍 (5)3.2 程序框图原理 (6)3.2.1 信号采集部分 (7)3.2.2 工作状态显示部分 (8)3.2.3 程序逻辑部分 (8)3.2.4 信号输出部分 (11)第四章硬件系统的选择及搭建 (12)4.1 硬件的选择 (12)4.1.1传感器的选择 (12)4.1.2 电机的选择 (14)4.1.3 电磁阀的选择 (15)4.1.4 继电器的选择 (15)4.1.5 信号采集卡的选择 (16)4.1.6 外部放大电路的制作 (16)4.2 硬件的连接 (17)第五章系统测试完善 (21)5.1 系统测试 (21)5.1.1手动水位控制调试 (21)5.1.2区间水位控制调试 (22)5.1.3精确水位控制调试 (24)5.2系统完善 (25)参考文献 (26)致谢 (27)第一章课题背景水塔的应用十分广泛，现今存在的水塔液位控制主要有机械式、电气式、光电、电磁式等，这些控制虽能满足控制水位的要求，但是自动化程度都不够高，本设计系统利用LabVIEW软件自动检测并控制水塔的液位，操作人员只需在LabVIEW控制程序中设定好相关的参数即可实现对水塔液位系统的实时精确控制。
第二章水位检测控制原理2.1 控制方案按照常规的控制系统设计的思路，总体设计分为三个部分：信号的采集、信号的处理显示和信号的显示输出控制。
针对本课题水塔水位检测及控制，画出其原理图如图1水塔检测控制系统原理图利用传感器获取水位信息，经A/D转化之后将模拟信号转换为计算机课处理的数字信号，通过具体的电压与水位的关系，由电压转换得到水位，按照一定的逻辑关系对水位进行处理，得到信号输出，控制后续电路的工作，进而控制水位的变化，实现水位检测和控制。
2.2 控制的实现2.2.1水位信号的获取通常来说，对水位检测有接近式电容开关和电容式压差变送器两种，这里我们显然要测出任意时刻水位的具体值，接近式电容开关无法满足要求，须选用电容式压差变送器，将传感器敏感部分放入水底，其信号输出部分输出一个电压信号。
将这个信号经过程序处理显示成具体的液位，并根据相应的程序关系再输出一个信号。
满足这样要求的传感器常用的为液位变送器，根据现有条件，选择SENSE INSTRUMENTS公司生产的TK633型传感器。
其相应参数介绍在后续硬件选择中。
2.2.2 信号的采集与输出转换采集的信号为一模拟量电压信号，要想将信号应用还需要经过一个A/D转换才能使用。
同理，计算机程序给出的也只是一个数字信号，必须经过D/A转换，才能把数字信号转化为模拟信号，控制后续电路的工作。
我们采用实验室的National Instruments公司的USB6251采集卡来实现要求的A/D和D/A转换。
采集的模拟电压信号从a01的68、67这两个端口接收到电脑程序中，模拟电压量的输出从21、22、55这三个口输出，得到两个输出电压，分别控制注水和排水电机工作。
2.2.3 LabVIEW功能要求我们这个水塔水位系统的功能要求如下：1.实时检测水塔液位并显示出来。
2.用户自己设定一个具体水位值，系统自动保持水位在这个值。
3.用户也可设置一个水位范围，系统自动保持水位在这个范围。
4.用户还可通过软件手动控制水塔水位。
以上四个功能是本设计系统的主要部分，LabVIEW程序的设计都是根据这几个功能来完成的。
具体的程序设计将在第二部分着重介绍。
2.2.4 信号输出与注、排水功能的实现经过LabVIEW处理过的信号将会根据一定的逻辑关系输出一个信号控制电机工作来完成水位的调节，由USB6251输出的信号是不能直接驱动电机转动的，我们需要设计一个电路来完成这个功能。
电机转动我们只需要一个开关来控制即可，考虑到电机断电之后还会由于惯性转动，是水位发生变化，影响系统的精度，我们在电机相应的回路位置串接一个电磁阀，电磁阀随电机一起同时工作，这样即使电机转动，电磁阀关闭也会限制水的流动，从而精确控制。
而开关的控制则需要LabVIEW给出的信号来控制，LabVIEW系统给出的电压信号是不能直接驱动电机和电磁阀的，电机电压220V电磁阀工作电压24V，这样就考虑用继电器来完成相应的控制，继电器工作，电机和电磁阀工作。
只需控制继电器的工作即可。
为完成此功能，设计一个简单的放大电路实现继电器的工作，继电器的两个开关分别控制电机和其相应的电磁阀。
采用两组电路，即可完成排水和注水的两部分。
如图2注水、排水控制电路所示，M为继电器。
第三章 LabVIEW控制程序的设计3.1 前面板介绍在设计的介绍中我们已经明确了水塔水位检测控制系统的基本要求，程序的设计就是完成这些功能。
首先，我们设计出满足基本功能的前面板，如图3 LabVIEW控制系统前面板所示。
第一部分功能为水塔液位的检测，在前面板上给出一直观清晰的显示，既能通过具体读数显示，又给人以形象展示，如图3左侧部分。
第二部分为功能显示灯部分，这一部分只是让我们能更清楚的知道系统现在的工作状态，分为注水、排水指示灯部分和水位上下限报警部分。
当水位超过90或低于10的时候，可能导致系统无法正常工作，分别给予上限报警或下限报警，用高亮的红色显示报警。
控制系统的功能在实现的时候，电机和响应电磁阀工作，我们需要给出一个指示，注水和排水电机分别高亮绿色显示。
第三部分是控制部分，为主要部分。
系统的三个工作功能选项，精确水位控制、区间水位控制、手动控制。
这三个功能是并行的，只能选择其中一种工作状态，一种工作状态起作用，另外两种就不起作用。
工作时，相应指示灯高亮。
3.2 程序框图原理根据前面板的设计，程序框图出现相应的控件，将各种控件按照一定的逻辑关系连接在一起即可完成整体控制系统的设计。
整体分为信号采集部分、工作状态显示部分、程序逻辑部分以及信号输出部分。
3.2.1 信号采集部分通过DAQ助手，选择采集模拟量，选用的National Instruments公司的USB6251采集卡，选用a01通道，信号便可采集到电脑。
模拟信号转变为数字信号，首先动态数据转换为数组，再经过索引数组即可变成我们程序可处理的数字量，这个量就是传感器输出的电压。
电压与液面高度是有一定关系的，这跟传感器的类型有一定的关系的。
我们选用的是STK633液位变送器，其输出电压为1—5V，测量范围是1—100cm,先进行标定，测得数据如表1液位变送器电压——水位表所示。
经MATLAB计算得到水位H(cm)于电压U（V）的关系。
显示控件直接显示，其值也作为后续步骤的输入值。
3.2.2 工作状态显示部分本程序系统有多个工作状态，电机的工作状态我们也要实时了解，如果水位偏离了水塔工作的正常范围，还必须作出报警，这里根据硬件设置低于10cm时下限报警，高于90cm时上限报警。
当选择了相应的工作状态之后，相应的工作指示灯高亮。
给出电机信号的同时，把电机工作状态告诉操作者。
这些功能的实现都是靠布尔显示控件来实现的。
可以在前面板中右键设置不同工作状态的颜色等属性。
3.2.3 程序逻辑部分控制部分是程序的灵魂部分，它的逻辑关系这里详细讲解。
程序框图如图5LabVIEW制程序框图所示。
图5LabVIEW制程序框图首先在控制方式选择里设置一个下拉列表，供用户选择控制方式，我们这里给不同的方式赋值，便于程序的编写。
如图6控制方式选择所示。
图6控制方式选择接下来程序就要判断用户选择了那种控制方式，如果判断出用户选择了一种控制方式，输入控件就得到了相应的赋值，程序就以这个值执行下去。
下面逐个分析每种控制方式的控制原理：精确水位控制：用户输入想要精确控制的水位，与传感器得到的水位的信号做比较，如果输入的值大于目前水位，输出一个布尔信号TRUE来控制后面的电压输出部分，进而控制注水电机的转动；否则给出FALSE，注水电机不动。
如果输入的值小于目前的水位，则给出另一个布尔信号TRUE控制排水电机的工作，否则给出FALSE不执行操作。
如果恰好是这个水位，也不做响应。
如图7 精确水位控制所示。
图7 精确水位控制区间水位控制：用户输入允许的最高水位和最低水位，系统检验设定值与实际水位的关系，如果实际水位超出设定最高水位，则给出给出一个布尔信号TRUE 来控制后面的电压输出部分，进而控制排水电机的转动，否则给出FALSE。
如果实际水位小于给出的最低水位，则给出另一个布尔信号TRUE控制注水电机的工作，否则给出FALSE不执行操作。
如果水位在用户输入的允许范围内，则不做响应。
如图8 区间水位控制所示。
图8 区间水位控制手动水位控制：这个功能允许用户通过程序控制一个开关来控制电机的注水和排水。
此功能最为简单，控制原理与上述两种控制方式相同，通过判断开关的状态给出响应的布尔量。
如图9 手动水位控制所示。
图9 手动水位控制上述三种控制方式都是通过布尔量来控制如何给出信号的，三种工作方式，只要有任何一部分给出信号即可给出信号，因此可将上述三种方式的布尔结果进行一个或运算然后给出一个总布尔量，即只要有一种工作方式让电机工作，电机就会工作，这就是程序的核心部分了。
3.2.4 信号输出部分程序核心部分给出布尔量之后，通过判断布尔量的状态来控制给出高电平信号还是低电平信号。
采用条件结构，如图10信号输出所示，如果为真就给出高电平5v，如果为假就给出低电平0。
这里的信号都是通过仿真的直流信号给出的，这样输出就直接为一模拟量了。
图10 信号输出注水排水两个电压信号分别通过DAQ助手输出到数据采集器的两个端口，控制注水和排水电机及相应的电磁阀。
这两个信号就是在控制电路图中所示的注水、排水信号。
两个信号输出有三个接口，其中一个为公用的地线。
第四章硬件系统的选择及搭建4.1 硬件的选择4.1.1传感器的选择由测试工程的课程可知，液位变送器是最适合这个系统的，根据水塔的液位范围我们选择STK633型传感器，如图11液位变送器所示。
水塔水位单片机课程设计
水塔水位单片机课程设计一、课程目标知识目标：1. 理解单片机的基本工作原理，掌握其编程方法。
2. 学习并掌握水位传感器的使用，了解其工作原理和特性。
3. 学习并掌握水塔水位监测系统的设计方法和实现过程。
技能目标：1. 能够运用单片机进行简单的程序编写，实现水塔水位的监测与控制。
2. 能够独立操作水位传感器，进行数据采集和处理。
3. 能够结合实际需求，设计出符合要求的水塔水位监测系统。
情感态度价值观目标：1. 培养学生动手实践、解决问题的能力，增强其对单片机及传感器技术的兴趣。
2. 培养学生团队协作精神，提高沟通与交流能力。
3. 增强学生的环保意识，使其认识到水资源监测的重要性。
课程性质：本课程为实践性课程，结合理论知识与实际操作，培养学生动手能力。
学生特点：具备一定的单片机知识基础，对传感器技术有一定了解，喜欢动手实践。
教学要求：注重理论与实践相结合，鼓励学生自主探究，关注学生在实践过程中的问题解决能力和创新能力。
通过课程学习，使学生能够将所学知识应用于实际问题的解决中，提高其综合素质。
二、教学内容1. 单片机基础：复习单片机的基本原理，重点掌握I/O口编程、中断处理、定时器等基本功能。
教材章节：《单片机原理与应用》第1-3章。
2. 水位传感器原理与使用：学习水位传感器的工作原理、特性及接线方式。
教材章节：《传感器与检测技术》第5章。
3. 水塔水位监测系统设计：a. 系统需求分析：明确监测系统的功能需求，如水位范围设定、报警等。
b. 硬件设计：选择合适的单片机、传感器、执行器等，完成系统硬件电路设计。
c. 软件设计：编写单片机程序，实现水位监测、数据处理和报警等功能。
教材章节：《单片机原理与应用》第4章、第6章，《传感器与检测技术》第6章。
4. 实践操作：分组进行水塔水位监测系统的搭建和调试，包括硬件连接、程序下载、功能测试等。
5. 课程总结：对所学内容进行总结，分析系统设计的优缺点，探讨改进措施。
毕业设计-蓄水塔液位检测控制系统的设计
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊前言随着科技的发展，超声波广泛运用于诊断学、治疗学、工程学、生物学等领域。
如工程学方面的应用：水下定位与通讯、地下资源勘查等；生物学方面的应用：剪切大分子、生物工程及处理种子等；诊断学方面的应用：A型、B型、M型和D型等；治疗学方面的应用：理疗、治癌、外科、体外碎石、牙科等。
本课题主要讨论的是超声波技术在蓄水塔液位检测中的具体应用。
目前，市场上的超声波液位仪表功能各异，价格差异也较大。
从价格和功能上比较，国内和国外产品存在较大的差异：国外的液位测量仪表，功能较全，精度较高，但价格比较昂贵；而国内产品其功能和精度相对较低，但价格相对便宜。
国外液位计量仪表早期大多采用机械原理，但近年来随着电子技术的应用，逐步向机电一体化发展，并且出现了许多新的测量原理。
在传统原理中也渗透了电子技术及微机技术，其结构有了很大的改善、功能有了很大的提高。
从国外液位仪表发展的技术动向看，当前主要有三个热点：接触测量方式的液位仪；非接触测量方式的液位仪；新原理的小型液位开关。
┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊国内液位计的生产主要采用引进加仿制的手段。
近年来，国内多家公司和科研机构陆续推出自行研制的超声波液位测量仪表，其精度日益提高。
进口的液位计功能齐全，精度较高，但是价格比较昂贵且维修不是很方便。
对于小型用户来说，不是理想之选。
而国内自行研制生产的液位计价格相对便宜，但精度不高，功能相对单一。
本课题在液位检测的同时，也涉及到了液位的自动化控制。
生产过程自动控制（简称过程控制）是自动控制技术在石油、化工，电力，冶金，机械。
轻工，纺织等生产过程的具体应用，是自动化技术的重要组成部分。
进入21世纪，随着自动化技术，计算机技术，通信技术的迅速发展，过程控制发生了深刻的变革，正在向着数字化，网络化和综合自动化方向发展，在实现各种最优控制和经济指标，保证生产的质量和产量，提高经济效益和劳动生产率，节约能源，改善劳动条件，保证生产安全，保护环境等方面发挥着越来越巨大的作用。
水塔水位控制系统设计毕业设计
目录第1章概述 (2)1.1 背景介绍 (2)1.2 设计要求及意义 (3)第2章系统方案的设计 (4)2.1 总体设计方案 (4)2.2 系统组成 (6)第3章硬件设计 (6)3.1 单片机的简要介绍 (6)3.2 水位检测电路 (8)3.3 水质检测电路 (9)第4章软件设计 (10)4.1 水位控制程序 (10)4.2 水质检测程序 (12)第5章系统调试及说明 (15)5.1 软件调试 (15)5.2 硬件调试 (19)5.3 使用说明和注意事项 (20)第6章总结 (21)第7章致谢 (22)第8章参考文献 (23)第9章附录 (24)9.1 源程序清单 (24)9.2 总电路原理图 (29)第1章概述1.1 背景介绍随着科学技术的发展, 单片机作为嵌入式微控制器在工业测控系统, 智能仪器和家用电器中得到广泛使用。
在实时检测和自动控制的单片机使用系统中,单片机往往是作为一个核心部件来使用。
水塔水位控制系统的基本要求是能够在无人监控的情况下自动进行工作, 在水塔中的水位到达水位下限时自动启动电机, 给水塔供水；在水塔水位达到水位上限的时候自动关闭电机, 停止供水。
并能在供水系统出现异常的时候能够发出警报, 以及时排除故障, 随时保证水塔的对外的正常供水作用。
水塔是在日常生活和工业使用中经常见到的蓄水装置, 通过对其水位的控制对外供水以满足需要, 其水位控制具有普遍性。
不论社会经济如何飞速, 水在人们正常生活和生产中起着重要的作用。
一旦断了水, 轻则给人民生活带来极大的不便, 重则可能造成严重的生产事故及损失, 从而对供水系统提出了更高的要求, 满足及时、准确、安全充足的供水。
如果仍然使用人工方式, 劳动强度大, 工作效率低, 安全性难以保障, 由此必须进行自动化控制系统的改造。
从而实现提供足够的水量、平稳的水压、水塔水位的自动控制有设计低成本、高实用价值的控制器。
该设计采用分立的电路实现超高、低警戒水位处理,实现自动控制,而达到节能的目的,提高了供水系统的质量。
水塔水位控制系统电子课程设计全文.
水塔水位控制系统电子课程设计全文.一、水塔水位控制系统的概述水塔水位控制系统是一种自动水位控制系统，主要应用于水塔的水位管理，它可以自动检测水塔的水位，并根据预设的设定值来控制水塔的水位。
系统中的核心部分为水位传感器，用于实时监测水箱的水位，上位机通过水压变送器和电磁阀控制水箱水位。
水塔水位控制系统可以有效控制低水位、高水位等水位状况，提高水塔供水效率，减少水质污染。
水塔水位控制系统主要由以下组成：1.水位传感器：水位传感器安装在水塔内，用于实时检测水塔内水位，传感器将水位数据转换成信号，供上位机控制体系读取。
2.水压变送器：水压变送器通过水压变频器把信号转换成变动的阀门控制电流，用于控制水塔水位，保持在安全范围。
3.电磁阀：电磁阀用于控制水塔内水位，当水位过高时，电磁阀自动开阀引水排出；当水位过低时，电磁阀自动关阀，停止水位控制。
4.上位机：上位机主要用于控制系统的数据采集和参数设置，实时显示水位变化，记录水塔的水位变化，���便用户管理。
水塔水位控制系统的工作原理主要是通过水位传感器实时检测水塔水位，把水位高度数据转换成信号，由上位机控制，再经过水压变送器，控制电磁阀的开关，一旦水位超过预设的范围，系统将自动打开阀门，排出多余的水，当水位低于设定值时，阀门将自动关闭，以保持水位在安全范围内。
1.可实现自动控制，减少人工介入，安全性高。
2.系统运行可靠，采用传感器及计算机控制技术，精准可靠，运行稳定性高。
3.采用智能及精确控制技术，精确度高，水位控制精度可达0.1米。
4.可扩展性强，系统布线简单，无需增设其他电源，可根据实际需要，自动添加检测和控制元件。
五、安装工作1.根据实际水位检测点的位置安装水位传感器。
2.安装及调试水压变送器。
3.根据需要设置水位控制器参数，包括水位上、下限及低压保护阈值等。
4.安装电磁阀，并完成接线，确保系统的正常运行。
5.对控制系统的基本功能进行检测和调试，确保控制系统的性能达到设计要求。
水塔水位检测与抽水自动控制系统的设计
程 监 测 系统 的 设 计 …
发 ， ２ ０ ０ ５ ， ８ ６（ ５ ） ． ２ ９ — ３ ０ ．
．机 械 管 理 开
［ ３ ］王 轩 力 ，王 轩 慧 ．污 水 监 测 实 时 数 据 采 集 系统 的设 计 ［ Ｊ 】 ．山 西 电 子 技
术， ２ ０ １ ３ ，（ ５ ） ． ４ ４ － ４ ６ ．
【 ２ ］ 肖海 蓉 ．基 于 Ｔ Ｃ ３ ５ Ｇ Ｓ Ｍ模 块 的 污 水 远
５结语
本系 统利用 Ｓ Ｉ Ｍ９ ０ ０ Ａ 模块作 为数据传 输 单元 ，借助 ＧＳ Ｍ 移动通信 网络传 输监测数据， 解 决了常规环保监管存在 的不足 ，实现 了污水 流量 、液位 、、溶氧等参数 的自动 监测与处理， 数据长期 自动存储 ，企业排放污 水指标 超标 自
Ａ Ｔ ８ ９ Ｓ ５ ２是一款完 全兼容 ８ ０ ５ １内核指 令 的芯片。并且 管脚完全兼容 ，性 能更好 ，驱动 力更强， 功耗更低 ， 价格也 比传统 的８ ９系列低 。 Ａ Ｔ ８ ９ Ｓ ５ ２的 引脚说 明图如 图 ２ 。Ａ Ｔ ８ ９ Ｓ ５ ２单片 机的特点如下：增强性对 于机器周期；多种工
Ｓ ｏ ｆ ｔ ｗａ ｒ ｅ Ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ・ 软件开发

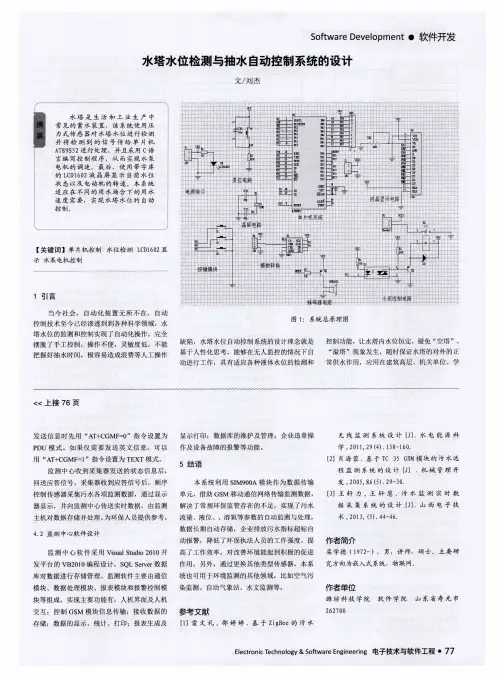

水塔 水位检测与抽水 自动控 制系统的设 计
