ARCGIS中坐标转换
ArcGIS坐标系定义和转换
ARCGIS坐标1 ArcGIS坐标系定义和转换网上有关坐标系和坐标转换的文章很多，大家可搜索了学习一下，我推荐下面两篇文章供参考：《坐标系统和投影变换在桌面产品中的应用》介绍了坐标系的一些基本概念，并结合ArcGIS进行了说明。
《ArcGIS坐标系统文件》介绍了ArcGIS坐标系名称的解析方法。
ArcGIS中的坐标系有两套：Geographies coordinate system （地理坐标系、大地坐标系，经纬度表达）和Projected coordinate system （投影坐标系，直角坐标系）。
通过在ArcCatalog 中右键点击一个Feature class Feature dataset、Rasterdataset和Raster Catalog 在“Property的”XY Coordinate Sytster中设置其坐标系。
如果要进行转换，需通过ArcToolBox的“Data Management Tool的”“ Projecti ons and Tran sformatio n系列工具进行。
在同一个Datum （大地基准面）内的坐标转换是严密的，如在北京54的经纬度和直角坐标之间的转换是可在ArcGIS中设置源坐标系和目标坐标系来直接转换。
如果要在不同Datum 间进行转换，则需要设置转换参数，通常高精度的转换需要7参数，也即设置Geographics Transformatior。
比如将北京54坐标转换成WGS84坐标，需要设置转换参数。
虽然我国没有公布北京54、西安80与WGS84之间的转换7参数，但ArcGIS可以在导入数据的时候通过设置目标坐标系，从而实现坐标转换，而且不用输入7 参数，试验了一下，应该时默认参数为0。
但根据网上的文章http:在用ArcToolBox中的转换工具进行坐标转换时，如果跨datum，则必须输入Transformation 参数，从而保证转换精度。
arcgis中常用的三种数据平移方法
arcgis中常用的三种数据平移方法在GIS（地理信息系统）领域中，数据平移是指将一个坐标系统中的地理数据转换到另一个坐标系统中的过程。
在ArcGIS软件中，有许多常用的方法可以实现数据平移，本文将介绍其中的三种方法。
一、投影转换投影转换是最常见和基础的数据平移方法之一。
在GIS中，为了将地球表面上的地理数据以更直观和准确的方式呈现，需要将地理坐标转换为平面坐标。
投影转换就是将地理坐标系（经纬度）转换为平面坐标系（x，y）的过程。
在ArcGIS中，使用投影转换工具可以将数据从一个坐标系转换为另一个坐标系。
该工具提供了许多常用的投影方法，如等经纬度投影、兰伯特投影、墨卡托投影等。
用户可以根据实际需求选择合适的投影方法进行数据平移。
二、地理转换地理转换是另一种常用的数据平移方法。
与投影转换不同，地理转换是在同一地理坐标系中进行的，目的是将数据从一个地理坐标系（例如WGS84）转换到另一个地理坐标系（例如北京54）。
在ArcGIS中，可以使用地理转换工具实现数据的地理转换。
该工具提供了各种常用的地理转换方法，如七参数转换、三参数转换、仿射转换等。
用户可以根据数据的实际情况选择合适的地理转换方法进行数据平移。
三、坐标转换坐标转换是一种将数据从一个坐标系统转换到另一个坐标系统的方法。
与投影转换和地理转换不同，坐标转换更加灵活，可以实现不同坐标系之间的数据平移。
在ArcGIS中，坐标转换可以通过几何网络和几何转换工具来实现。
用户可以在几何网络中定义不同的坐标系，并通过几何转换工具将数据从一个坐标系转换到另一个坐标系。
几何网络提供了丰富的坐标转换方法，如仿射转换、旋转转换、比例转换等，用户可以根据具体需求选择合适的方法进行数据平移。
总结：在ArcGIS中，数据平移是非常重要的一项工作，能够帮助用户在不同的坐标系统下进行数据分析和空间查询。
本文介绍了ArcGIS中常用的三种数据平移方法，包括投影转换、地理转换和坐标转换。
ARCGIS中坐标系的定义及投影转换方法
ARCGIS中坐标系的定义及投影转换方法ArcGIS是一款由ESRI公司开发的地理信息系统软件，它提供了丰富的功能和工具来管理、分析和可视化地理空间数据。
在ArcGIS中，坐标系是地理数据的基础。
它定义了地理空间数据的坐标轴方向、单位和参考基准。
ArcGIS支持多种不同的坐标系，包括地理坐标系和投影坐标系。
地理坐标系使用经纬度来表示地球表面上的位置。
经度表示从西经0度到东经180度的角度，可以用-180到180度的范围表示。
纬度表示从南纬0度到北纬90度的角度，可以用-90到90度的范围表示。
常用的地理坐标系有WGS84和GCS_NAD83投影坐标系使用二维平面来表示地球表面上的位置。
由于地球是一个近似于椭球体的三维物体，将三维物体映射到二维平面上会引起形状、大小和方向的变化。
因此，投影坐标系定义了如何在平面上进行映射。
每种投影坐标系都有自己的坐标单位和转换方法。
常用的投影坐标系有UTM投影、Lambert投影和Mercator投影。
投影转换是将一种投影坐标系转换为另一种投影坐标系的过程。
在ArcGIS中，有以下几种常用的投影转换方法：1. 在地图视图中进行投影转换：在ArcMap中，可以通过选择地图视图的“数据”菜单下的“投影”选项来进行投影转换。
用户可以选择源坐标系和目标坐标系，并可以选择是否进行坐标转换。
2. 使用坐标系工具箱进行转换：ArcGIS提供了一系列坐标系工具箱，可以帮助用户进行坐标系的转换。
可以通过在ArcToolbox中选择“数据管理工具”>“坐标系”来访问这些工具。
3. 使用“项目”工具箱进行投影转换：在ArcGIS Pro中，可以使用“项目”工具箱中的“投影”工具来进行投影转换。
用户可以选择源数据和目标投影，并可以选择是否进行地理转换。
4. 使用ArcPy进行投影转换：ArcPy是ArcGIS的Python模块，可以通过编写Python脚本来进行投影转换。
用户可以使用ArcPy中的Projection类和ProjectRaster函数来实现投影转换。

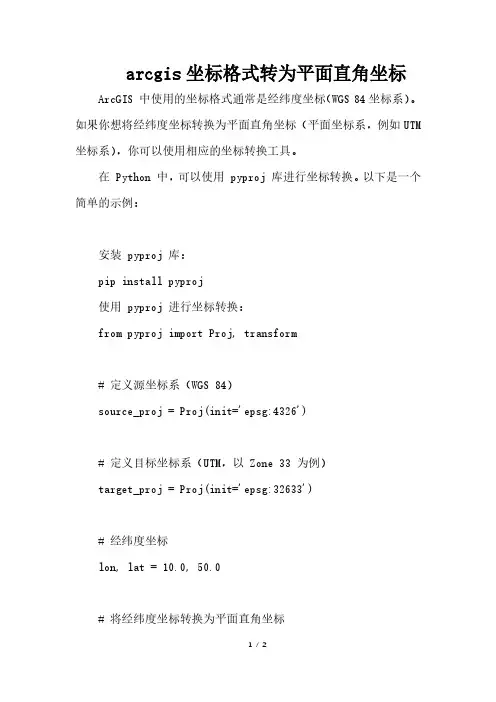

arcgis坐标格式转为平面直角坐标
arcgis坐标格式转为平面直角坐标ArcGIS 中使用的坐标格式通常是经纬度坐标（WGS 84坐标系）。
如果你想将经纬度坐标转换为平面直角坐标（平面坐标系，例如UTM 坐标系），你可以使用相应的坐标转换工具。
在 Python 中，可以使用 pyproj 库进行坐标转换。
以下是一个简单的示例：
安装 pyproj 库：
pip install pyproj
使用 pyproj 进行坐标转换：
from pyproj import Proj, transform
# 定义源坐标系（WGS 84）
source_proj = Proj(init='epsg:4326')
# 定义目标坐标系（UTM，以 Zone 33 为例）
target_proj = Proj(init='epsg:32633')
# 经纬度坐标
lon, lat = 10.0, 50.0
# 将经纬度坐标转换为平面直角坐标
x, y = transform(source_proj, target_proj, lon, lat)
print(f'经度：{lon}, 纬度：{lat} 转换为 X：{x}, Y：{y}') 这是一个简单的示例，使用pyproj 库将WGS 84 坐标转换为UTM 坐标。
在实际应用中，请根据你的需求和具体的坐标系统进行适当的设置。
arcgis下坐标系统及其转换
ArcGIS 中的坐标系统及其转换实验1：将一个 Feature Class 由地理坐标系统投影到投影坐标系统数据： idll.shp是十进制表示经纬度数值的shapefile文件，是爱达荷洲轮廓图。
要求：把stationsll.shp和idll.shp投影成爱达荷洲通用横轴墨卡托投影（IDTM）。
这个投影不是预定义系统，所以需要用户输入参数。
IDTM参数如下：投影Projection：横轴墨卡托transverse mercator基准面：NAD27 （基于克拉克1866椭球）单位：meter米参数：比例系数（Scale Factor）：0.9996中央经线（central meridian）：－114.0参考维度(reference latitude)：42.0横坐标东移假定值(false easting)： 500 000纵坐标北移假定值(false northing)： 100 000首先确定数据坐标系统为经纬度坐标，然后进行投影。
1.启动 ArcCatalog，连接到数据所在文件夹，在 Catalog 中选择idll.shp，在 description项中，查看其坐标系统信息。
没有定义坐标系统的，无显示。
2. 首先要定义需要的坐标系统。
在 ArcCatalog 中打开 ArcToolbox 窗口，在窗口空白处右键单击 ArcToolbox 选择 Environments（环境），可以将数据文件夹设置为当前工作空间（Workspace Space）。
而后在 ArcToolbox 中选择 Data Manager Tools → Projections andTransformations中的 Define Projection Tool（定义投影工具）。
将idll.shp 设置为 InputFeatureclass，对话框显示idll.shp 的坐标系统为“U nknown”。
单击坐标系统设置按钮，弹出 Spatial Reference Properties（空间参考属性）对话框。
ArcGIS中坐标转换及地理坐标投影坐标的定义
ARCGIS中坐标转换及地理坐标、投影坐标的定义1.ARCGIS中坐标转换及地理坐标、投影坐标的定义1.1动态投影ArcMap所谓动态投影指,ArcMap中的Data 的空间参考或是说坐标系统是默认为第一加载到当前工作区的那个文件的坐标系统,后加入的数据,如果和当前工作区坐标系统不相同,则ArcMap会自动做投影变换,把后加入的数据投影变换到当前坐标系统下显示但此时数据文件所存储的数据并没有改变,只是显示形态上的变化因此叫动态投影表现这一点最明显的例子就是,在Export Data时,会让你选择是按this layer's source data数据源的坐标系统导出,还是按照the Data 当前数据框架的坐标系统导出数据1.2坐标系统描述ArcCatalog大家都知道在ArcCatalog中可以一个数据的坐标系统说明即在数据上鼠标右键->Properties->XY Coordinate System选项卡,这里可以通过modify,Select、Import方式来为数据选择坐标系统但有许多人认为在这里改完了,数据本身就发生改变了但不是这样的这里缩写的信息都对应到该数据的.aux文件如果你去把该文件删除了,重新查看该文件属性时,照样会显示Unknown这里改的仅仅是对数据的一个描述而已,就好比你入学时填写的基本资料登记卡,我改了说明但并没有改变你这个人本身因此数据文件中所存储的数据的坐标值并没有真正的投影变换到你想要更改到的坐标系统下但数据的这个描述也是非常重要的,如果你拿到一个数据,从ArcMap下所显示的坐标来看,像是投影坐标系统下的平面坐标,但不知道是基于什么投影的因此你就无法在做对数据的进一不处理比如：投影变换操作因为你不知道要从哪个投影开始变换因此大家要更正一下对 ArcCatalog中数据属性中关于坐标系统描述的认识1.3投影变换ArcToolBox上面说了这么多,要真正的改变数据怎么办,也就是做投影变换在ArcToolBox->Data Management Tools->Projections and Transformations下做在这个工具集下有这么几个工具最常用：1、Define Projection2、Feature->Project3、Raster->Project Raster4、Create Custom Geographic Transformation当数据没有任何空间参考时,显示为Unknown时就要先利用Define Projection来给数据定义一个Coordinate System,然后在利用Feature->Project或Raster->Project Raster 工具来对数据进行投影变换由于我国经常使用的投影坐标系统为北京54,西安80由这两个坐标系统变换到其他坐标系统下时,通常需要提供一个Geographic Transformation,因为Datum已经改变了这里就用到我们说常说的转换3参数、转换7参数了而我们国家的转换参数是保密的因此可以自己计算或在购买数据时向国家测绘部门索要知道转换参数后,可以利用Create Custom Geographic Transformation工具定义一个地理变换方法,变换方法可以根据3参数或7参数选择基于GEOCENTRIC_TRANSLATION和 COORDINATE_方法这样就完成了数据的投影变换数据本身坐标发生了变化当然这种投影变换工作也可以在ArcMap中通过改变Data 的Coordinate System来实现,只是要在做完之后在按照Data 的坐标系统导出数据即可方法一：在Arcmap中转换：1、加载要转换的数据,右下角为经纬度；2、点击视图——数据框属性——坐标系统；3、导入或选择正确的坐标系,确定;这时右下角也显示坐标;但数据没改变；4、右击图层——数据——导出数据；5、选择第二个数据框架,输出路径,确定；6、此方法类似于投影变换;方法二：在forestar中转换：1、用正确的坐标系和范围新建图层aa2、打开要转换的数据,图层输出与原来类型一致,命名aa,追加;方法三：在ArcToolbox中转换：1、管理工具——投影project,选择输入输出路径以及输出的坐标系2、前提是原始数据必须要有投影2.ArcGIS中的坐标系统定义与投影转换坐标系统是GIS数据重要的数学基础,用于表示地理要素、图像和观测结果的参照系统,坐标系统的定义能够保证地理数据在软件中正确的显示其位置、方向和距离,缺少坐标系统的GIS数据是不完善的,因此在ArcGIS软件中正确的定义坐标系统以及进行投影转换的操作非常重要;2.1ArcGIS中的坐标系统ArcGIS中预定义了两套坐标系统,地理坐标系Geographic coordinate system和投影坐标系Projectedcoordinate system;2.1.1地理坐标系地理坐标系 GCS 使用三维球面来定义地球上的位置;GCS中的重要参数包括角度测量单位、本初子午线和基准面基于旋转椭球体;地理坐标系统中用经纬度来确定球面上的点位,经度和纬度是从地心到地球表面上某点的测量角;球面系统中的水平线是等纬度线或纬线,垂直线是等经度线或经线;这些线包络着地球,构成了一个称为经纬网的格网化网络;GCS中经度和纬度值以十进制度为单位或以度、分和秒 DMS 为单位进行测量;纬度值相对于赤道进行测量,其范围是 -90°南极点到 +90°北极点;经度值相对于本初子午线进行测量;其范围是 -180°向西行进时到 180°向东行进时;ArcGIS中,中国常用的坐标系统为GCS_Beijing_1954Krasovsky_1940,GCS_Xian_1980IAG_75,GCS_WGS_1984WGS_1984,GCS_CN _2000CN_2000;2.1..2投影坐标系将球面坐标转化为平面坐标的过程称为投影;投影坐标系的实质是平面坐标系统,地图单位通常为米;投影坐标系在二维平面中进行定义;与地理坐标系不同,在二维空间范围内,投影坐标系的长度、角度和面积恒定;投影坐标系始终基于地理坐标系,即：“投影坐标系=地理坐标系+投影算法函数“;我们国家的投影坐标系主要采用高斯-克吕格投影,分为6度和3度分带投影,1:2.5万－1:50万比例尺地形图采用经差6度分带,1:1万比例尺的地形图采用经差3度分带;具体分带法是：6度分带从本初子午线prime meridian开始,按经差6度为一个投影带自西向东划分,全球共分60个投影带,中国跨13-23带；3度投影带是从东经1度30分经线1.5°开始,按经差3度为一个投影带自西向东划分,全球共分120个投影带,中国跨25-45带;在CoordinateSystems\Projected Coordinate Systems\Gauss Kruger\Beijing 1954目录中,我们可以看到四种不同的命名方式：Beijing 1954 Xian 1980 3 Degree GK CM 117E北京54西安1980 3度带无带号Beijing 1954 Xian 1980 3 Degree GK Zone 25北京54 西安1980 3度带有带号Beijing 1954 Xian 1980 GK Zone 13北京54 西安1980 6度带有带号Beijing 1954 GK Zone 13NXian 1980 GK CM 75E北京54 西安1980 6度带无带号注释：GK 是高斯克吕格,CM 是CentralMeridian 中央子午线,Zone是分带号,N是表示不显示带号;2.2 ArcGIS中定义坐标系ArcGIS中所有地理数据集均需要用于显示、测量和转换地理数据的坐标系,该坐标系在ArcGIS 中使用;如果某一数据集的坐标系未知或不正确,可以使用定义坐标系统的工具来指定正确的坐标系,使用此工具前,必须已获知该数据集的正确坐标系;该工具为包含未定义或未知坐标系的要素类或数据集定义坐标系,位于ArcToolbox—Data management tools—Projections and transfomations —Define Projections Input Dataset：要定义投影的数据集或要素类CoordinateSystem：为数据集定义的坐标系统2.3基于ArcGIS的投影转换在数据的操作中,我们经常需要将不同坐标系统的数据转换到统一坐标系下,方便对数据进行处理与分析,软件中坐标系转换常用以下两种方式：2.3.1 直接采用已定义参数实现投影转换ArcGIS软件中已经定义了坐标转换参数时,可直接调用坐标系转换工具,直接选择转换参数即可;工具位于ArcTool box—Data management tools—Projections andtransfomations——Feature—Project栅格数据投影转换工具Raster—Project raster,在工具界面中输入以下参数：Input dataset：要投影的要素类、要素图层或要素数据集Output Dataset：已在输出坐标系参数中指定坐标系的新要素数据集或要素类;out_coor_system：已知要素类将转换到的新坐标系Geographic Transformation:列表中为转换参数,以GCS_Beijing_1954转为GCS_WGS_1984为例,各转换参数含义如下：Beijing_1954_To_WGS_1984_1 15918 鄂尔多斯盆地Beijing_1954_To_WGS_1984_2 15919 黄海海域Beijing_1954_To_WGS_1984_3 15920 南海海域-珠江口Beijing_1954_To_WGS_1984_4 15921 塔里木盆地Beijing_1954_To_WGS_1984_5 15935 北部湾Beijing_1954_To_WGS_1984_6 15936鄂尔多斯盆地2.3.2 自定义三参数或七参数转换当ArcGIS软件中不能自动实现投影间直接转换时,需要自定义七参数或三参数实现投影转换,以七参数为例,转换方法如下：在ArcTool box中选择Create Custom Geographic Transformation工具, 在弹出的窗口中,输入一个转换的名字,如wgs84ToBJ54;在定义地理转换方法下面,在Method中选择合适的转换方法如 COORDINATE_FRAME,然后输入七参数,即平移参数、旋转角度和比例因子,如图所示：2.3.2.2 投影转换打开工具箱下的Projections and Transformations>Feature>Project,在弹出的窗口中输入要转换的数据以及Output Coordinate System,然后输入第一步自定义的地理坐标系如wgs84ToBJ54,开始投影变换,如图所示完成投影转换：。
ARCGIS中坐标转换及地理坐标、投影坐标定义
方法二：
在forestar中转换：
1、用正确的坐标系和范围新建图层aa
2、打开要转换的数据，图层输出与原来类型一致，命名aa，追加。
方法三：
在ArcToolbox中转换：
1、管理工具——投影（project），选择输入输出路径以及输出的坐标系
2、前提是原始数据必须要有投影
Alias:
Abbreviation:
Remarks:
Angular Unit: Degree (0.017453292519943299)
Prime Meridian（起始经度）: Greenwich (0.000000000000000000)
Datum（大地基准面）: D_Beijing_1954
Spheroid: Krasovsky_1940
Semimajor Axis: 6378245.000000000000000000
Semiminor Axis: 6356863.018773047300000000
Inverse Flattening: 298.300000000000010000
方里网:是由平行于投影坐标轴的两组平行线所构成的方格网。因为是每隔整公里绘出坐标纵线和坐标横线，所以称之为方里网，由于方 里线同时 又是平行于直角坐标轴的坐标网线，故又称直角坐标网。
在1：1万——1：20万比例尺的地形图上，经纬线只以图廓线的形式直接表现出来，并在图角处注出相应度数。为了在用图时加密成网，在内外图廓间还绘有加密经纬网的加密分划短线(图式中称“分度带”)，必要时对应短线相连就可以构成加密的经纬线网。1：2 5万地形图上，除内图廓上绘有经纬网的加密分划外，图内还有加密用的十字线。
arcgis参数转换坐标系
arcgis参数转换坐标系摘要：1.引言2.ArcGIS 简介3.参数转换坐标系的概念4.参数转换坐标系的方法5.坐标转换的注意事项6.结论正文：1.引言地理信息系统（GIS）是一种通过捕捉、存储、分析和显示地理数据的技术。
在GIS 中，数据以特定的坐标系表示，以反映地球表面的特定区域。
然而，在不同的GIS 项目中，数据可能以不同的坐标系表示。
因此，在将数据从一个项目转移到另一个项目时，必须进行坐标系转换。
本文将介绍如何在ArcGIS 中进行参数转换坐标系。
2.ArcGIS 简介ArcGIS 是一种功能强大的GIS 软件，可以用于数据采集、管理、分析和可视化。
它提供了许多地理处理工具，可以帮助用户完成各种复杂的空间分析任务。
在ArcGIS 中，坐标系转换可以通过“参数转换坐标系”工具来实现。
3.参数转换坐标系的概念参数转换坐标系是指在GIS 中，将数据从一个坐标系转换为另一个坐标系的过程。
这个过程通常涉及到坐标轴的旋转、缩放和偏移。
在ArcGIS 中，参数转换坐标系可以应用于点、线和面等不同类型的地理数据。
4.参数转换坐标系的方法在ArcGIS 中，可以使用“参数转换坐标系”工具来完成坐标系转换。
以下是具体的操作步骤：（1）打开ArcGIS 软件，加载需要转换坐标系的数据图层。
（2）在“地理处理”工具箱中，找到“转换”工具组，点击“参数转换坐标系”。
（3）在弹出的“参数转换坐标系”对话框中，设置输入图层、输出图层和坐标系参数。
（4）点击“确定”，开始进行坐标系转换。
5.坐标转换的注意事项在进行坐标系转换时，需要注意以下几点：（1）确保输入数据和目标数据具有相同的投影类型，否则转换可能无法完成。
（2）在进行坐标系转换之前，应确保数据处于正确的地理坐标系。
（3）坐标系转换可能对数据的精度产生影响，因此在转换过程中应尽量保持数据的完整性。
6.结论总之，在ArcGIS 中进行参数转换坐标系是一个相对简单的过程。
arcgis转换坐标记法x字段
arcgis转换坐标记法x字段摘要：1.引言2.ArcGIS 转换坐标记法的概念3.x 字段的含义和作用4.ArcGIS 中x 字段的转换方法5.应用实例6.结语正文：【引言】地理信息系统（GIS）是一种用于捕捉、存储、分析和管理地理数据的技术。
在GIS 中，坐标系是描述地理数据的核心元素。
ArcGIS 是Esri 公司开发的一款GIS 软件，广泛应用于地理数据的处理和分析。
本文将介绍在ArcGIS 中如何转换坐标记法以及x 字段的相关知识。
【ArcGIS 转换坐标记法的概念】在ArcGIS 中，坐标记法是用于表示地理数据的位置和坐标的方法。
常见的坐标记法有地理坐标系（GCS）和投影坐标系（PCS）。
地理坐标系是基于地球的椭球体或球体表面的坐标系，通常用于表示全球或国家范围内的地理数据。
投影坐标系是为了在平面上表示地理数据而将地理坐标数据转换为笛卡尔坐标数据的坐标系。
在实际应用中，由于数据来源和需求不同，需要对坐标记法进行转换。
【x 字段的含义和作用】在ArcGIS 中，x 字段是指地理数据中的一个坐标分量，通常表示地理数据的经度。
x 字段通常用于地理坐标系中，它的值表示某一点在地球表面上的位置。
在投影坐标系中，x 字段对应的是笛卡尔坐标系中的x 轴坐标。
x 字段在地理数据处理和分析中具有重要作用，例如在数据投影、裁剪、插值等操作中都需要用到x 字段。
【ArcGIS 中x 字段的转换方法】在ArcGIS 中，可以使用“坐标转换工具”对x 字段进行转换。
具体操作步骤如下：1.打开ArcGIS 软件，加载需要转换的地理数据图层。
2.在“地理处理工具”中找到“坐标转换工具”，并将输入图层和输出图层分别设置为需要转换的图层和目标图层。
3.在“坐标转换工具”对话框中，设置输入坐标系和输出坐标系，选择需要转换的坐标分量（x 字段）。
4.点击“确定”按钮，完成坐标转换。
【应用实例】假设有一个地理数据图层，其坐标系为GCS，需要将其转换为投影坐标系。
ArcGIS中的坐标系定义与转换（转载）
ArcGIS中的坐标系定义与转换（转载）1.基准⾯概念：GIS中的坐标系定义由基准⾯和地图投影两组参数确定，⽽基准⾯的定义则由特定椭球体及其对应的转换参数确定，因此欲正确定义GIS系统坐标系，⾸先必须弄清地球椭球体(Ellipsoid)、⼤地基准⾯(Datum)及地图投影(Projection)三者的基本概念及它们之间的关系。
基准⾯是利⽤特定椭球体对特定地区地球表⾯的逼近，因此每个国家或地区均有各⾃的基准⾯，我们通常称谓的北京54坐标系、西安80坐标系实际上指的是我国的两个⼤地基准⾯。
我国参照前苏联从1953年起采⽤克拉索夫斯基(Krassovsky)椭球体建⽴了我国的北京54坐标系，1978年采⽤国际⼤地测量协会推荐的1975地球椭球体建⽴了西安80坐标系，⽬前⼤地测量基本上仍以北京54坐标系作为参照，北京54与西安80坐标之间的转换可查阅国家测绘局公布的对照表。
WGS1984基准⾯采⽤WGS84椭球体，它是⼀地⼼坐标系，即以地⼼作为椭球体中⼼，⽬前GPS测量数据多以WGS1984为基准。
地理坐标：为球⾯坐标。
参考平⾯地是椭球⾯。
坐标单位:经纬度⼤地坐标：为平⾯坐标。
参考平⾯地是⽔平⾯。
坐标单位：⽶、千⽶等。
2. 地理坐标转换到⼤地坐标的过程（可理解为投影，投影：将不规则的地球曲⾯转换为平⾯）1、⾸先理解地理坐标系（Geographic coordinate system），是以经纬度为地图的存储单位的。
很明显，Geographic coordinate system是球⾯坐标系统。
我们要将地球上的数字化信息存放到球⾯坐标系统上，如何进⾏操作呢？地球是⼀个不规则的椭球，如何将数据信息以科学的⽅法存放到椭球上？这必然要求我们找到这样的⼀个椭球体。
这样的椭球体具有特点：可以量化计算的。
具有长半轴，短半轴，偏⼼率。
以下⼏⾏便是Krasovsky_1940椭球及其相应参数。
Spheroid: Krasovsky_1940Semimajor Axis: 6378245.000000000000000000Semiminor Axis: 6356863.018773047300000000Inverse Flattening（扁率）: 298.300000000000010000然⽽有了这个椭球体以后还不够，还需要⼀个⼤地基准⾯将这个椭球定位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ArcGIS 坐标转换1.坐标分析问题：对于某地A中心点坐标为455299.845,3223622.525的CAD矩形，CAD施工图。
将其转换为WGS-84坐标，如何转换？分析：分析455299.845为6位，则为东向Y坐标，省去了带号，加上了5000000加常数，其最大为为4，说名在中央子午线的左侧（左侧为负值，加上500万后肯定小于500万，首位为4。
若在中央子午线右侧，则最大位数为5）；3223622.525为7位，为北向X坐标。
查看“某地A”的经度为92.5度，因为为CAD施工图，比例尺肯定大于1:5万，所以为3度带，所以此点的中央子午线为93E，带号为Beijing_54_Zone_31。
2.CAD转为shp格式并设定坐标系：ArcTool box-Convesion Tools->To Geodatabse->CAD to Geodatabase:其中空间参考坐标系选择Beijing_1954_3_Degree_GK_CM_93E。
具体原因：选择投影坐标系-Gauss Kruger-Bei Jing54，此时3度带有两种：Beijing_1954_3_Degree_GK_CM_93E和Beijing_54_Zone_31，前者表示中央子午线为93E的3度带，后者表示北京54 31度带，二者意义一样，但选择哪种呢？因为点坐标东向为455299.845为6位，不带带号，因此选择Beijing_1954_3_Degree_GK_CM_93E（若东向坐标为31455299.845，则选择Beijing_54_Zone_31），3.北京54到WGS84坐标的转换1.1加载图层：打开ArcTool box-Data Management Tools->Project and transformation->feature->Project，加载shp图层，弹出下列窗口：出现红色“X”号，说明原始图层坐标系没有识别出，则需要首先设定其坐标系后再转换。
具体设坐标系参考“9 设置或改变Shp文件坐标系”1.2选择输出图层地址和名称：在Out Put Dataset or Feature处输入输出图层名：1.3设定输出坐标系：设定输出坐标系为WGS_19841.4选择转换参数因为某地符合参数4的范围，所以选择转换参数4，确定后即可完成坐标转换。
为何选择转换参数4，见“6ARCGIS中北京54转WGS84的转换参数精度”介绍。
4.ArcGIS实现WGS84经纬度坐标到北京54高斯投影坐标的转换与以上步骤类似，ArcTool box-Data Management Tools->Project and transformation->feature->Project，加载shp图层，弹出下列窗口：依次输入input、outPut，需要转换的类型，投影参数，投影参数选择意义为参考下一节“6 ARCGIS中北京54转WGS84的转换参数精度”，根据所在区域选择哪个参数。
点击OK即可。
5.ArcGIS栅格数据投影转换ArcTool box-Data Management Tools->Project and transformation->Raster->Project Raster Arcgis菜单栏-Geo Processing-》Search For Tools，查找Raster Projecj工具，得到下图，选择Project Raster，见下图：依次输入input、outPut，需要转换的类型，投影参数，投影参数选择意义为参考下一节“6 ARCGIS中北京54转WGS84的转换参数精度”，与上一节类似，根据所在区域选择哪个参数。
点击OK即可。
6.ARCGIS中北京54转WGS84的转换参数精度在ARCGIS中提供了Beijing_1954_to_wgs_1984_1到Beijing_1954_to_wgs_1984_6等模型，里面涉及到的参数的来源是否有依据，如果做全国整体的转换的话，该选哪个？不同的地方转换参数应该不一样，所以没有个统一的参数。
arcgis中提供的Beijing_1954_to_wgs_1984_1到Beijing_1954_to_wgs_1984_6几种转换方法应该是针对中国不同地区的，转换全国的恐怕精度难以保证。
你可以用这几种方法都试试，然后比较一下它们之间的区别。
Beijing_1954_To_WGS_1984_1 15918 China - Orduz basin 鄂尔多斯盆地Beijing_1954_To_WGS_1984_2 15919 China - offshore Yellow Sea 黄海海域Beijing_1954_To_WGS_1984_3 15920 China - offshore South China Sea - Pearl River basin 南海海域-珠江口Beijing_1954_To_WGS_1984_4 15921 China - south and west Tarim basin 塔里木盆地Beijing_1954_To_WGS_1984_5 15935 China - Bei Bu Basin 北部湾Beijing_1954_To_WGS_1984_6 15936 China - Orduz basin鄂尔多斯盆地其中1、4、6是3参数转换，2、3、5是7参数转换这些应该是概略参数，不是很准，准确的参数是保密的，请咨询当地测绘部门arcgis中投影的方法（method）共有十种：1 geocentric translation2 molodensky3 molodensky abridged4 position verctor5 coordinate frame6 molodensky badekas7 nodcom8 Horn9 Ntv210 longitude rotatin投影变换大致分为两种3参数和七参数。
方法1为地心变换，也就是三参数计算出dx、dy、dz平移一次就完成投影变换。
方法2、3、6是使用莫洛坚斯基公式进行计算，属于七参数方法，方法3是简化莫洛坚斯基公式计算，不同是比方法2精度稍低，方法6为扩展莫洛坚斯基公式，多了三个起始坐标。
方法4、5基本相同，都使用布尔莎-沃尔夫七参数模型，唯一不同是旋转角度的定义不同。
一般美国使用方法5，欧洲使用方法4，方法5角度按顺时针定义，相反方法4逆时针定义旋转角。
方法7、8、9、10为基本规则网格方法，一般都是美国本土使用7.“西安80坐标系”转“北京54坐标系”1、启动ArcMAP，载入coverage数据层，加载arctoolbox工具箱，选择Data Management Tools—>projections and transformations—>feature—>project，打开project 对话框，a、在Input Dataset or Feature Class中选择需要进行转换的数据，b、在Output Dataset or Feature Class中选择输出路径和输出的文件名，c、在Output Coordinate System 中输入需要定义的地理坐标类型Xian 1980.prj。
其中地理坐标系统在Geographic Coordinate Systems中定义，投影坐标系在Projected Coordinate Systems中选择。
2、上述的coverage数据在定义了西安1980的地理坐标后就转换成了.shp格式的文件，如同上述操作打开project对话框，选择此.shp格式的文件进行投影，投影类型选择Xian 1980 GK Zone 19.prj。
为了区分不同带间的点位，在每个点位的横坐标前加上所在的带号，如Xian 1980 GK Zone 19.prj，即是表示六度分带法的西安80坐标系，分带号为19，横坐标前加带号。
3、为了将数据能够正确的转换为北京54坐标系，需要对以定义西安80坐标系的数据进行平移纠偏。
载入第二步的结果数据，加载Editor工具条，打开Editor—>start editing，让此数据处于编辑状态。
加载Spatial Adjustment工具条，选择new displacement link图标，在图像上选择四个Link点，然后打开Link Tabel表修正坐标，纠正公式是X.destination＝X.source＋66，Y.destination＝Y.source＋53，66和53是已经计算出来的坐标偏移量，若计算正确，则计算完后可以看到residual error全部变为零，关闭Link Tabel表，4、已进行了平移纠偏的数据就可以直接转换成北京54坐标了，同样是在arctoolbox工具箱中选择Data Management Tools—>projections and transformations—>Define Projection，当数据量比较大时，可以用批处理操作，速度会快很多，在Samples工具中选择Data Management—>Projections—>Batch Define Coordinate System。
8.80_To_54纠偏量的计算：（1）偏移量的由来不同国家由于采用的参考椭球及定位方法不同，因此同一地面点在不同坐标系中大地坐标值也不相同。
北京1954坐标系的原点在原苏联西部的普尔科夫，采用的是克拉索夫斯基椭球体；西安1980坐标系选用的是1975年国际大地测量协会推荐的参考椭球，其坐标原点设在我国中部的西安市附近的泾阳县境内。
因此，通常情况下，直接转换过来的数据会有一定的误差存在，所以为了保证数据的精度，在转换的过程中通过设置横坐标和纵坐标的偏移量来修正转换后的坐标值。
由西安1980坐标系转换成北京1954坐标系，那么它们的偏移量就是北京1954坐标系相对于WGS84椭球体的偏移量减去西安1980坐标系相对于WGS84偏移量。
（2）偏移量的计算方法在测区附近选择一国家已知点（X1，Y1），在该已知点上用GPS测定WGS84坐标经纬度，将此坐标视为有误的西安80坐标系，并将其转换为西安80的平面直角坐标X，Y，然后与已知坐标相比较则课计算出偏移量。
即△X1=X- X1△Y1= Y- Y1同理可求得北京54坐标系相对于WGS84坐标的偏移量△X2，△Y2，所以由西安80坐标转换成北京54坐标的偏移量即是：△X=△X2-△X1，△Y=△Y2-△Y1。
