隔膜计量泵介绍及材料

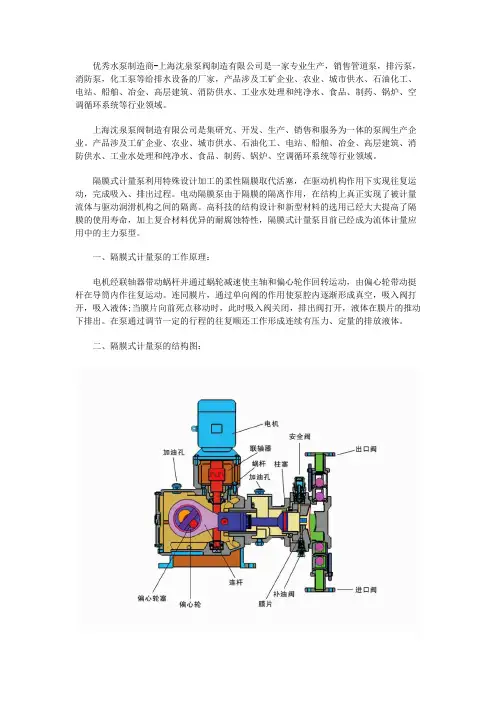

隔膜式计量泵的原理及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入、排出过程。
电动隔膜泵由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。
高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵目前已经成为流体计量应用中的主力泵型。
一、隔膜式计量泵的工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。
连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体;当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。
在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
二、隔膜式计量泵的结构图：隔膜泵式计量泵的结构图三、隔膜计量泵的特点：1、无泄漏，特别适用于输送危险的介质。
2、液压隔膜计量泵在吸入过程中为克服隔膜的弹性变形，还需消耗一定的能量，因此吸入性能较柱塞计量泵差。
3、隔膜计量泵的余隙容积较大，同时由于隔膜在力下的变形，使容积系数较低。
4、为保证隔膜寿命和提高容积效率，隔膜计量泵的往复次数通常较低，多数情况下n≤100次/min。
5、隔膜计量泵缸头的径向尺寸较大，当流量过大时，结构布置困难，因此隔膜计量泵的流量较小。
6、受隔膜强度的限制，排出的压力不能很高。

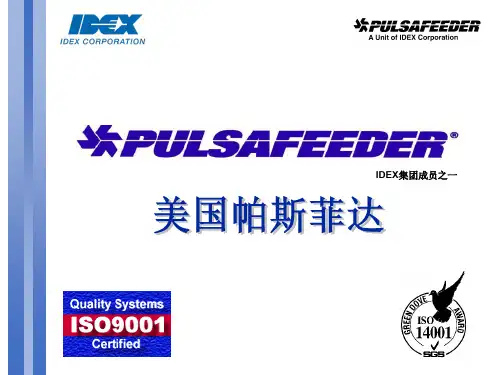

美国帕斯菲达液压隔膜计量泵PPT简介
Pulsa Series (680，880)
Pulsa Series (7120-8480)
齿轮箱 电机 蜗杆
柱塞 十字头 隔膜
泵头
冲程 调节 机构
安全阀/补油阀
安全阀 补油阀
PULSA 系列
平板式隔膜设计
•
平板式隔膜特别适用于干净、低粘度 的化学品
•
在常温、常压、低粘度及低冲程次数 的情况下，隔膜可使用3至5年
纽约州的LAPP Insulator公司 购买了Wilson化学品进料设备 的设计，并开始生产第一台帕 斯菲达泵，用于心脏手术。
Pulsafeeder 于1992年5月加入 IDEX集团。
艺达思科技（苏州）有限公司 中国苏州
帕斯菲达EPO工程产品部
Pulsa series 液压驱动隔膜泵
Pulsar
IDEX集团成员之一
PULSAFEEDER
IDEX 美国艺达思集团公司 组织结构图
FMT
OTHER DEPARTMENT
PULSAFEEDER 计量泵
Viking 齿轮泵
AODD 气动泵
LC 流量计
帕斯菲达的历史
帕斯菲达成立于20世纪40年代初期，Larry Wilson发 明了Wilson化学品进料设备-世界上第一台液压驱动隔 膜计量泵。
Pulsar系列泵外部设有观察窗口
同一种油 铜合金/淬火不锈钢，杜邦技术涂层 4点定位，对中性好 线接触， 密封好 多种泵头移开方式
Classic Engineering
化学品投加 系统
工程集成设备
泵技术世界，一切尽在掌握
Thank you！
Patrick Liu/刘沛
艺达思流体与计量事业部上海办事处 网址： Tel : (86) 021-52415599-122 Fax: (86) 021-52418339-122 Cell: (86) 13651868352 E-Mail:pliu@

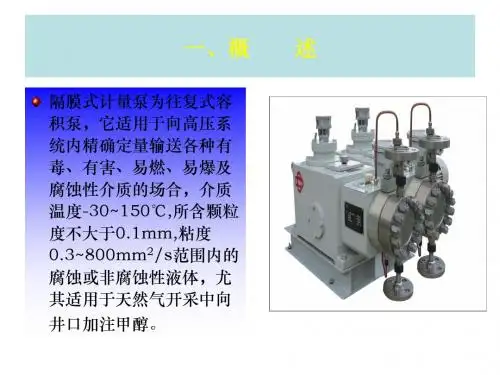

隔膜计量泵简介
泵头部分无需任何冷却装置，不会产生高温现象。
最高工作压力可达40MPa。
泵的单向阀采用平板阀，解决了高压状况下单向阀的卡死 现象。 易损件（隔膜，柱塞密封填料）更换周期不少于一年。 操作简便，维护工作量少。
三、隔膜泵的结构组成
电动机（功率分别1.5kw,2.2kw,4kw）。 传动调量箱。包括减速机构、N形曲轴连杆机构和行程调 节机构。 内循环压力平衡系统。分为液压腔和介质腔两部分。液压 腔由缸体、补油阀、二阀组及油池组成；介质腔由泵头、 护膜板、膜片和单向阀等组成。
四、隔膜式计量泵的工作原理
计量泵工作原理（见图1）
吸液过程: 电机经联轴器与蜗杆联接、并带动蜗轮、N轴运转，N
轴通过连杆带动柱塞作往复运动。当柱塞向后移动时，液
压腔内产生负压，使膜片向后挠曲变形，介质腔容积增大，
此时出口单向阀关闭，进口单向阀打开，介质进入泵头介
质腔内，柱塞至后止点时，泵头的吸液过程结束。
型 号 L) 1.5
电机功率 (KW)
2.2 4
进出 口径 (mm)
排 出 压 力 (MPa) 2JM-ZB38/32(35)(40) 2JM-ZB76/32(35)(40) 2JM-ZB126/(25)(30) 2JM-ZB144/(25)(30) 38 76 126 144 32 32 25 25 35 35 30 30 40 40 12
六、隔膜泵的启用与停用操作
（三）泵进口管道上装有流量表，一边转动调节器手柄，一
边观察流量表读数，即可十分方便地标定泵的流量或将泵
的流量调至所需值。
流 量 调 节 器 外 形 图
调节器外套
2
1
0
隔膜计量泵性能及参数
隔膜计量泵性能及参数一、隔膜计量泵产品介绍：
流量范围:0-500 L/H
压力范围: 0-1.0 MPA
电机功率: 370W,220V / 380V / 420V / 110V, 50/60Hz 驱动系统: 两相、三相电机或防爆电机
防护等级: IP55
流量控制:手动控制, 自动控制(接收4-20mA 信号) 二、隔膜计量泵材料：
泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷
三、隔膜计量泵工作条件：
环境温度: -30℃--- 60℃
四、隔膜计量泵特点：
1.操作安全，机械驱动隔膜。
2.本泵密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM 弹性橡胶完全包履，可有效提出升隔膜适用寿命。
五、隔膜计量泵性能参数
六、机械隔式膜计量泵适用范围
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。

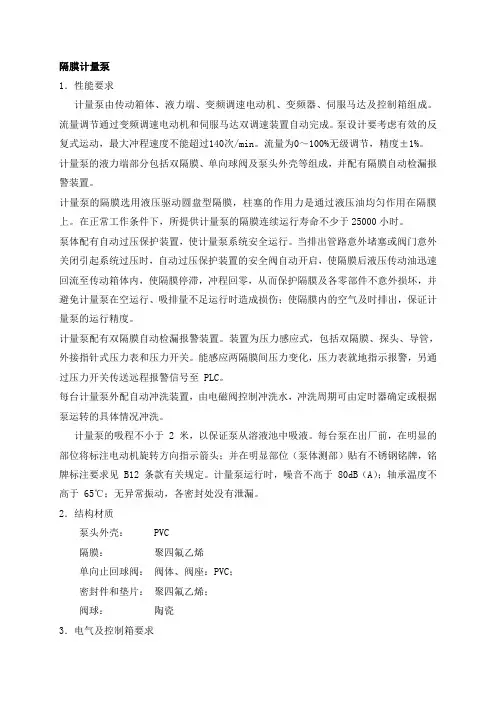

隔膜计量泵技术描述及配套设备说明
隔膜计量泵1．性能要求计量泵由传动箱体、液力端、变频调速电动机、变频器、伺服马达及控制箱组成。
流量调节通过变频调速电动机和伺服马达双调速装置自动完成。
泵设计要考虑有效的反复式运动，最大冲程速度不能超过140 次/min。
流量为0～100%无级调节，精度±1%。
计量泵的液力端部分包括双隔膜、单向球阀及泵头外壳等组成，并配有隔膜自动检漏报警装置。
计量泵的隔膜选用液压驱动圆盘型隔膜，柱塞的作用力是通过液压油均匀作用在隔膜上。
在正常工作条件下，所提供计量泵的隔膜连续运行寿命不少于25000小时。
泵体配有自动过压保护装置，使计量泵系统安全运行。
当排出管路意外堵塞或阀门意外关闭引起系统过压时，自动过压保护装置的安全阀自动开启，使隔膜后液压传动油迅速回流至传动箱体内，使隔膜停滞，冲程回零，从而保护隔膜及各零部件不意外损坏，并避免计量泵在空运行、吸排量不足运行时造成损伤；使隔膜内的空气及时排出，保证计量泵的运行精度。
计量泵配有双隔膜自动检漏报警装置。
装置为压力感应式，包括双隔膜、探头、导管，外接指针式压力表和压力开关。
能感应两隔膜间压力变化，压力表就地指示报警，另通过压力开关传送远程报警信号至 PLC。
每台计量泵外配自动冲洗装置，由电磁阀控制冲洗水，冲洗周期可由定时器确定或根据泵运转的具体情况冲洗。
计量泵的吸程不小于 2 米，以保证泵从溶液池中吸液。
每台泵在出厂前，在明显的部位将标注电动机旋转方向指示箭头；并在明显部位（泵体测部）贴有不锈钢铭牌，铭牌标注要求见 B12 条款有关规定。
计量泵运行时，噪音不高于 80dB（A）；轴承温度不高于 65℃；无异常振动，各密封处没有泄漏。
2．结构材质泵头外壳： PVC隔膜：聚四氟乙烯单向止回球阀：阀体、阀座：PVC；密封件和垫片：聚四氟乙烯；阀球：陶瓷3．电气及控制箱要求加药计量泵应配套提供电气控制箱，箱体材质：ASTM304。
加药计量泵具有调频和调节冲程两种流量调节方式，能通过变频装置调节泵的转速，还能改变泵的冲程。

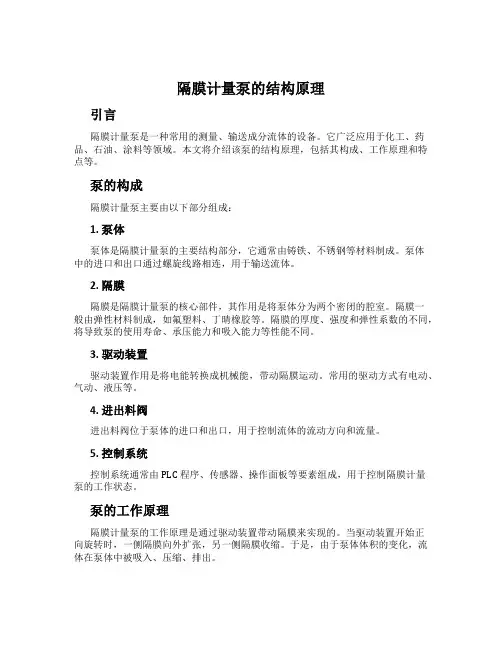

隔膜计量泵的结构原理
隔膜计量泵的结构原理引言隔膜计量泵是一种常用的测量、输送成分流体的设备。
它广泛应用于化工、药品、石油、涂料等领域。
本文将介绍该泵的结构原理，包括其构成、工作原理和特点等。
泵的构成隔膜计量泵主要由以下部分组成：1. 泵体泵体是隔膜计量泵的主要结构部分，它通常由铸铁、不锈钢等材料制成。
泵体中的进口和出口通过螺旋线路相连，用于输送流体。
2. 隔膜隔膜是隔膜计量泵的核心部件，其作用是将泵体分为两个密闭的腔室。
隔膜一般由弹性材料制成，如氟塑料、丁晴橡胶等。
隔膜的厚度、强度和弹性系数的不同，将导致泵的使用寿命、承压能力和吸入能力等性能不同。
3. 驱动装置驱动装置作用是将电能转换成机械能，带动隔膜运动。
常用的驱动方式有电动、气动、液压等。
4. 进出料阀进出料阀位于泵体的进口和出口，用于控制流体的流动方向和流量。
5. 控制系统控制系统通常由 PLC 程序、传感器、操作面板等要素组成，用于控制隔膜计量泵的工作状态。
泵的工作原理隔膜计量泵的工作原理是通过驱动装置带动隔膜来实现的。
当驱动装置开始正向旋转时，一侧隔膜向外扩张，另一侧隔膜收缩。
于是，由于泵体体积的变化，流体在泵体中被吸入、压缩、排出。
隔膜计量泵的排放量是由驱动装置的转速和隔膜的扭转角度来决定的，通常可以通过电子控制系统来实现精准计量。
泵的特点隔膜计量泵的结构原理决定了其有以下特点：1. 能够输送高粘度、易燃易爆和腐蚀性的流体由于隔膜泵的性能特点，它可以输送高粘度、易燃易爆和腐蚀性的流体，如石油、涂料、酸碱等。
2. 无泄漏由于隔膜分隔了泵体的进出口，泵的输送过程中将不会有泄漏现象发生。
3. 有效避免杂质混入由于流体在泵体中是通过隔膜的挤压和吸入实现的，所以泵的输送过程中可以有效的避免杂质混入。
4. 无污染隔膜计量泵采用密闭结构，流体在泵体内只会接触到隔膜、泵体和阀体的表面，不会与其他环境接触，因此不会造成污染。
总结隔膜计量泵是一种重要的工业设备，其结构原理决定了其可以输送各种不同性质的流体。
隔膜泵资料
隔膜泵资料2015年隔膜泵隔膜泵又称控制泵，是执行器的主要类型，通过接受调制单元输出的控制信号。
隔膜泵借助动力操作去改变流体流量。
隔膜泵广泛用于华北区、隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。
电动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。
以满足需要。
安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质。
中文名: 隔膜泵外文名: Diaphragm pump行业: 机械制造业拼音: ge mo beng材质: 塑料，不锈钢，铸铁，铝合金型号: QBY目录基本介绍 (3)主要材质 (3)组合形式 (3)流量特性 (3)选择方式 (4)工作原理 (5)适用场合 (6)内部系统 (7)输送介质 (8)类别参数 (9)相关类别 (9)相关参数 (9)注意事项 (10)开停车负荷操作 (10)压力系统操作 (10)使用注意 (11)应用优势 (12)特点特征 (13)气动泵特点 (14)电动泵特点 (16)选型分类 (16)组成与分类 (17)类型的选择 (17)作用方式选择 (18)特性的选择 (18)口径的选择 (19)充气方法 (21)安装尺寸 (22)故障检修 (22)故障处理 (24)常见故障 (25)常见类型 (27)基本介绍主要材质气动隔膜泵其常用的有四种材质：塑料、铝合金、铸铁、不锈钢、特氟龙。
电动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。
隔膜泵膜片根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯，以满足需要。
安置在各种特殊场合，用来抽送各种介质。
工程塑料隔膜泵组合形式组合形式有4种即正正（气关型）、正反（气开型）、反正（气开型）、反反（气关型）a）工艺生产安全；b）介质的特性；c）保证产品质量，经济损失最小。
流量特性隔膜泵的流量特性是指介质流过阀门的相对流量与位移（阀门的相对开度）间的关系，理想流量特性主要有直线、等百分比（对数）、抛物线和快开等4种。
液压隔膜式计量泵原理
液压隔膜式计量泵原理
液压隔膜式计量泵是一种常用的流体传输设备，其工作原理如下：
1. 泵体结构：液压隔膜式计量泵由泵体、隔膜、进出口阀门和泵头组成。
泵体通常由金属材料制成，具有较强的耐腐蚀能力。
2. 工作原理：当液压隔膜式计量泵工作时，进口阀门打开，使流体从容器中进入泵体。
泵体的泵头被驱动，泵隔膜随之向前移动。
此时，泵头之间的压力使隔膜膨胀，将后腔与前腔分隔开。
3. 进行计量：当泵头推动隔膜向前移动到一定位置时，进口阀门关闭。
此时，泵头继续向前推动，将流体压入出口阀门。
由于隔膜的存在，进口流体和出口流体严格隔离，防止相互污染。
4. 回程过程：当泵头推动隔膜将流体压入出口阀门后，进口阀门重新打开，泵头开始向后回程。
此时，泵头之间的压力下降，隔膜恢复原状。
通过以上工作原理，液压隔膜式计量泵可以实现对流体的准确计量和传输。
由于隔膜的存在，泵体内外的流体严格隔离，减少了泄漏的可能性，保证了流体的纯净性。
同时，液压隔膜式计量泵结构简单、维护方便，被广泛应用于化工、石油、制药等行业中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔膜计量泵介绍及材料一、隔膜计量泵产品介绍：
流量范围:0-500 L/H
压力范围: 0-1.0 MPA
电机功率: 370W,220V / 380V / 420V / 110V, 50/60Hz 驱动系统: 两相、三相电机或防爆电机
防护等级: IP55
流量控制:手动控制, 自动控制(接收4-20mA 信号) 二、隔膜计量泵材料：
泵头: SUS304, SUS316, PVC, PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷
三、隔膜计量泵工作条件：
环境温度: -30℃--- 60℃
四、隔膜计量泵特点：
1.操作安全，机械驱动隔膜。
2.本泵密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM 弹性橡胶完全包履，可有效提出升隔膜适用寿命。
五、隔膜计量泵性能参数
六、机械隔式膜计量泵适用范围
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
