机械隔膜计量泵工作原理与选型
隔膜计量泵工作原理
隔膜计量泵工作原理
隔膜计量泵是一种常用的工业泵，其工作原理主要基于隔膜的振动和压力差的作用。
以下是关于隔膜计量泵工作原理的详细介绍。
隔膜计量泵通常由隔膜、排液阀、进液阀以及控制装置等组成。
其工作流程可以分为四个步骤：进液、排液、压缩和封闭。
下面我们逐步介绍每个步骤的工作原理。
1. 进液：在这一步骤中，泵的进液阀打开，从进液管道中吸入液体。
液体被吸入到泵的流道中。
2. 排液：在进液阀关闭的同时，排液阀打开。
液体通过出液阀流出泵。
这时，隔膜的内腔被排液阀分为两个部分，降低了压力。
3. 压缩：在排液阀关闭的同时，进液阀重新打开，使液体继续进入泵的流道。
当液体进入隔膜的一侧时，另一侧的隔膜受到液体的推压而向内弯曲。
因为隔膜是柔性的，它的形状改变会导致隔膜两侧容积的变化。
由于隔膜两侧的容积变化产生了压力差，使得液体被压缩。
4. 封闭：在压缩过程完成后，排液阀重新打开，泵内的液体被排出。
此时，进液阀关闭，隔膜的两侧再次被隔断。
这样，隔膜计量泵完成了一个工作循环。
总结起来，隔膜计量泵的工作原理是通过隔膜的振动和压力差来实现液体的计量与输送。
当进液阀打开时，液体被吸入泵并通过排液阀排出。
当进液阀关闭时，隔膜被液体推压而弯曲，使泵内产生压力差，压缩液体。
最后，排液阀再次打开，液体被排出，重新开始一个工作循环。
隔膜计量泵具有计量精度高、输送稳定、结构简单、维护方便等特点，被广泛应用于化工、石油、医药、环保等领域。
此外，隔膜计量泵还可以用于处理各种黏稠度和含固体颗粒的液体，具有较强的适应性。

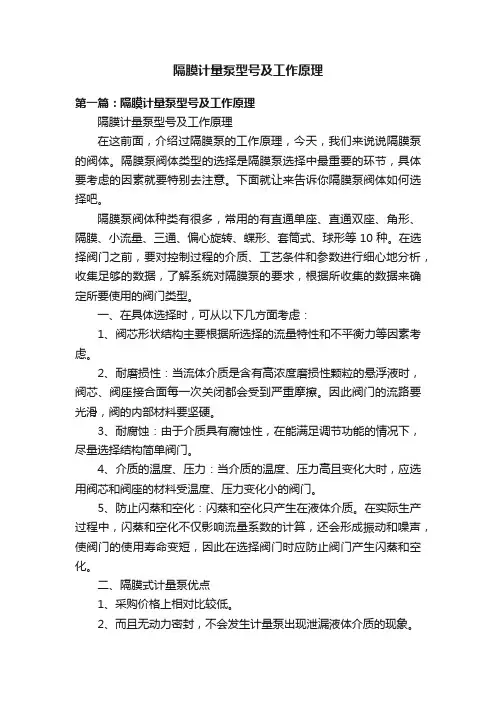

隔膜计量泵型号及工作原理
隔膜计量泵型号及工作原理第一篇：隔膜计量泵型号及工作原理隔膜计量泵型号及工作原理在这前面，介绍过隔膜泵的工作原理，今天，我们来说说隔膜泵的阀体。
隔膜泵阀体类型的选择是隔膜泵选择中最重要的环节，具体要考虑的因素就要特别去注意。
下面就让来告诉你隔膜泵阀体如何选择吧。
隔膜泵阀体种类有很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。
在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心地分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。
一、在具体选择时，可从以下几方面考虑：1、阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
2、耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。
因此阀门的流路要光滑，阀的内部材料要坚硬。
3、耐腐蚀：由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。
4、介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
5、防止闪蒸和空化：闪蒸和空化只产生在液体介质。
在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。
二、隔膜式计量泵优点1、采购价格上相对比较低。
2、而且无动力密封，不会发生计量泵出现泄漏液体介质的现象。
3、而且隔膜计量泵还能输送各种粘度比较高的介质、可以输送各种具有腐蚀性及磨损性的危险性化工用介质。
4、隔膜式计量泵的隔膜承受压力比较高，隔膜的使用寿命不长，需要定期更换。
5、隔膜式计量泵的出口压力可以达到2mpa以上，但是流量相对范围比较小，隔膜计量泵的计量精度可以达到士5%左右。
当压力从最小到最大的过程中，流量的变化可以达到10%左右。
6、隔膜计量泵是电机通过直联传动带动蜗轮蜗杆作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。

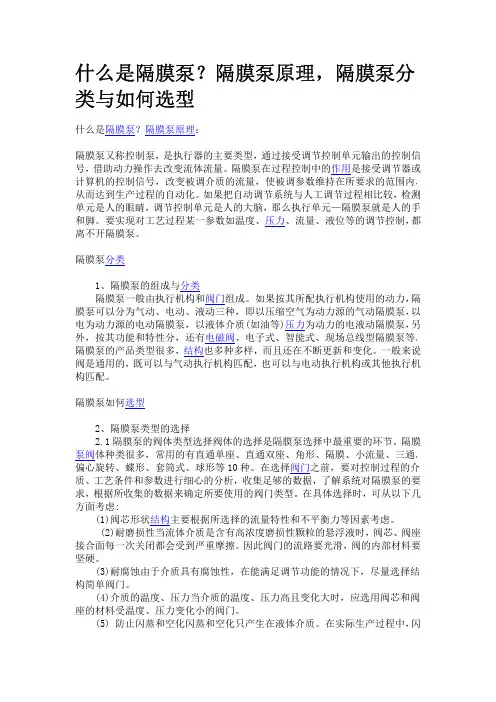

隔膜泵原理、分类与选型
什么是隔膜泵？隔膜泵原理，隔膜泵分类与如何选型什么是隔膜泵？隔膜泵原理：隔膜泵又称控制泵，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
隔膜泵在过程控制中的作用是接受调节器或计算机的控制信号，改变被调介质的流量，使被调参数维持在所要求的范围内，从而达到生产过程的自动化。
如果把自动调节系统与人工调节过程相比较，检测单元是人的眼睛，调节控制单元是人的大脑，那么执行单元—隔膜泵就是人的手和脚。
要实现对工艺过程某一参数如温度、压力、流量、液位等的调节控制，都离不开隔膜泵。
隔膜泵分类1、隔膜泵的组成与分类隔膜泵一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力，隔膜泵可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵，另外，按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。
隔膜泵的产品类型很多，结构也多种多样，而且还在不断更新和变化。
一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。
隔膜泵如何选型2、隔膜泵类型的选择2.1隔膜泵的阀体类型选择阀体的选择是隔膜泵选择中最重要的环节。
隔膜泵阀体种类很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。
在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心的分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。
在具体选择时，可从以下几方面考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。
因此阀门的流路要光滑，阀的内部材料要坚硬。
(3)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

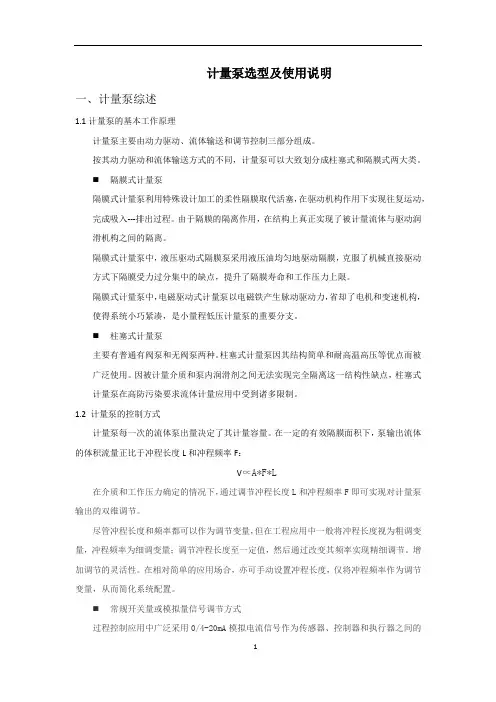

计量泵选型及使用说明
计量泵选型及使用说明一、计量泵综述1.1计量泵的基本工作原理计量泵主要由动力驱动、流体输送和调节控制三部分组成。
按其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大类。
⏹隔膜式计量泵隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入---排出过程。
由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。
隔膜式计量泵中，液压驱动式隔膜泵采用液压油均匀地驱动隔膜，克服了机械直接驱动方式下隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。
隔膜式计量泵中，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。
⏹柱塞式计量泵主要有普通有阀泵和无阀泵两种。
柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛使用。
因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。
1.2 计量泵的控制方式计量泵每一次的流体泵出量决定了其计量容量。
在一定的有效隔膜面积下，泵输出流体的体积流量正比于冲程长度L和冲程频率F：V∝A*F*L在介质和工作压力确定的情况下，通过调节冲程长度L和冲程频率F即可实现对计量泵输出的双维调节。
尽管冲程长度和频率都可以作为调节变量，但在工程应用中一般将冲程长度视为粗调变量，冲程频率为细调变量；调节冲程长度至一定值，然后通过改变其频率实现精细调节。
增加调节的灵活性。
在相对简单的应用场合，亦可手动设置冲程长度，仅将冲程频率作为调节变量，从而简化系统配置。
⏹常规开关量或模拟量信号调节方式过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行器之间的信号交换的标准，具有外控功能的计量泵主要采用这种方式，实现对冲程长度和冲程频率的外部调节。
位置式伺服机构是实现冲程长度调节的普遍方法。
一体式的伺服机构被设计成能够直接接受来自调节器和计算机的0/4-20mA控制信号，从而自动调节冲程长度在0-100%范围内变化。

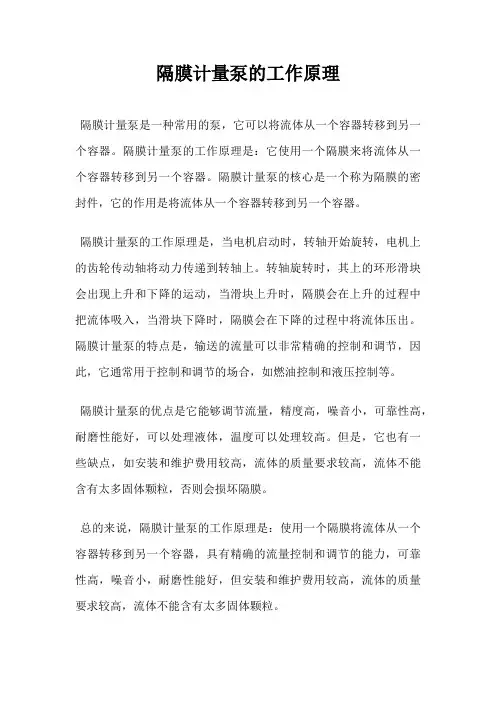

隔膜计量泵的工作原理
隔膜计量泵的工作原理
隔膜计量泵是一种常用的泵，它可以将流体从一个容器转移到另一个容器。
隔膜计量泵的工作原理是：它使用一个隔膜来将流体从一个容器转移到另一个容器。
隔膜计量泵的核心是一个称为隔膜的密封件，它的作用是将流体从一个容器转移到另一个容器。
隔膜计量泵的工作原理是，当电机启动时，转轴开始旋转，电机上的齿轮传动轴将动力传递到转轴上。
转轴旋转时，其上的环形滑块会出现上升和下降的运动，当滑块上升时，隔膜会在上升的过程中把流体吸入，当滑块下降时，隔膜会在下降的过程中将流体压出。
隔膜计量泵的特点是，输送的流量可以非常精确的控制和调节，因此，它通常用于控制和调节的场合，如燃油控制和液压控制等。
隔膜计量泵的优点是它能够调节流量，精度高，噪音小，可靠性高，耐磨性能好，可以处理液体，温度可以处理较高。
但是，它也有一些缺点，如安装和维护费用较高，流体的质量要求较高，流体不能含有太多固体颗粒，否则会损坏隔膜。
总的来说，隔膜计量泵的工作原理是：使用一个隔膜将流体从一个容器转移到另一个容器，具有精确的流量控制和调节的能力，可靠性高，噪音小，耐磨性能好，但安装和维护费用较高，流体的质量要求较高，流体不能含有太多固体颗粒。
隔膜计量泵的工作原理及使用注意事项
隔膜计量泵的工作原理及使用注意事项一、隔膜式计量泵的结构及工作原理隔膜计量泵是用专门设计的柔性隔膜代替活塞，在驱动机构的作用下实现往复运动，完成吸排过程。
由于隔膜的隔离，计量流体和驱动润滑机构之间的隔离在结构上是真正实现的。
采用高科技的结构设计和新材料的选用，大大提高了隔膜的使用寿命。
隔膜计量泵与复合材料的优良耐腐蚀性相结合，已成为流体计量应用中的主要泵型。
电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动挺杆在导筒内作往复运动。
连同膜片，通过单向阀的作用使泵腔内逐渐形成真空，吸入阀打开，吸入液体;当膜片向前死点移动时，此时吸入阀关闭，排出阀打开，液体在膜片的推动下排出。
在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。
二、隔膜式计量泵的使用注意事项1. 开机前准备1）检查站泵内的油质、油量(传动箱内以油标水平中线为准)是否符合要求。
2）检查进出料管路上的焊缝、连接处螺栓、密封面性能等是否完好，检查泵的吸入、排出管道是否畅通。
3）首次启动的泵启动前应盘动联轴器数次，不得有任何卡阻现象，检查站电机旋转方向与泵上箭头是否一致。
4）将泵进行适应性运行，当泵停车五天以上，启动时要从“零”行程开始，(短期停泵可在任意位置启动)无负荷运行5分钟后，再将活塞行程调整至所需位置，进行负荷运转2. 正常运行1）正常运行过程中，柱塞密封部位手触感觉不烫，不泄漏，传动箱内油温不高于650℃。
2）经常检查传动箱内的油位、油质是否符合要求，并观察油面有无波动，如发现油波动说明阀泄漏，需处理。
3）安全阀经调整后严禁旋动调节螺钉，严禁触动补油阀球，保持传动箱内油液清洁。
4）经常检查进料温度。
3. 停车及其他注意事项1）先将行程调节到“零”位，曲轴停止转动，但电机仍在运行，然后按下“停止”按钮，电机停止转动。
2）如果泵需较长时间停运，则需将泵内料液排净，以防泵体堵塞、锈蚀。
3）传动箱内用20#或30#机械油，传动箱内应保持额定的油位。
机械隔膜式计量泵
机械隔膜式计量泵机械隔膜式计量泵是一种新型的输送泵，它在输送过程中采用隔膜式工作方式，具有很高的可靠性和安全性。
它主要用于化工、石油、冶金、制药等工业领域的输送流体、腐蚀介质和有害气体，下面我们就详细了解一下机械隔膜式计量泵的特点、工作原理和使用方法。
特点1.采用全新设计的隔膜机构，能够有效地解决传统泵在输送过程中的问题，具有极高的耐腐蚀性和耐高温性。
2.一体铸钢结构，采用先进的模具生产工艺，通过计算机模拟分析和实际测试，确保泵体结构的强度和刚度。
3.柔性的安装方式，具有耐用性和稳定性，使泵具有更广泛的适用领域。
4.它采用机械驱动的方式进行工作，无需其他辅助设备来协助泵的运行，因此具有较低的噪音和不易产生震动的特点。
工作原理机械隔膜式计量泵的工作原理比较简单，它是一种隔膜式泵，工作过程中主要利用隔膜来隔离流体，在泵体内形成一定的压力，将流体推送出去。
具体来说，泵体内设有两个隔膜，分别是进料隔膜和出料隔膜。
进料隔膜隔离了进料室和腔，出料隔膜隔离出料室和腔。
在泵的工作过程中，通过驱动装置使出料隔膜和进料隔膜进行运动，从而驱动流体不断地进出。
当进料隔膜收缩时，增加了进料室的压力，使得室内的流体可以流动到出料室中。
流体进入出料室时，会将出料隔膜压缩，驱动出料装置实现流体的排放。
这个过程在泵内不断循环实现，从而能够不断地将流体输送出去。
使用方法1.在使用机械隔膜式计量泵前，需要先进行泵体清洗和润滑。
清洗方式可采用化学清洗和手工清洗的方式，使用润滑油时要注意选用适合的规格和型号。
2.在使用前需检查各个部位是否正常，特别是隔膜和密封环等重点部位。
3.遵守泵的操作程序，在开启泵前应确保泵进口和出口都已打开，保证泵运转正常后再逐步关闭。
4.在使用中要随时关注泵的运行状况，特别是压力、流量等参数，一旦出现异常需及时停机进行检查和维修。
综上所述，机械隔膜式计量泵具有重要的应用价值，不仅在化工、石油、制药等领域有着广泛的应用，其独特的隔膜式工作方式也为新型输送泵的发展提供了新的思路和可能。
计量泵的工作原理与应用和选型
计量泵的工作原理与应用和选型计量泵，是可以计量所输送液体的机械，也叫定量泵、比例泵。
同时，计量泵还是一种可满足各种严格的工艺流程需要、流量可以在0-100%范围内无级调节、用来输送液体（特别是腐蚀性液体）的一种特殊容积泵。
计量泵属于往复式容积泵，用于精确计量的，通常要求其稳定性精度不超过±1%。
一、计量泵的结构和种类计量泵由传动机座部件、泵头部件、电机三部份组成。
结构主要包括驱动端和液力端。
根据液力端的不同可分为：柱塞式、机械隔膜式、液压隔膜式计量泵。
1、柱塞式计量泵主要有普通有阀泵和无阀泵两种。
柱塞式计量泵具有结构简单和耐高温高压等优点。
适用各种高压，低压(使用压力0-60Mpa)，强腐蚀性场合。
计量精度小于0.5%。
2、隔膜式计量泵机械隔膜泵：有电机，电机驱动，是靠电机的旋转带动计量泵的柱塞做往复直线运动，从而带动机械隔膜实现往复运动，实现液体的吸入或排出。
机械隔膜式计量泵用于石油化工领域。
它具有液压隔膜泵不泄漏，耐强腐蚀的突出优点，而且价格便宜。
适用于低压和中小流量的场合。
电磁驱动式隔膜计量泵：依靠泵体内的电磁线圈和动作铁块共同作用实现隔膜的往复运动，从而实现液体的吸入和排出。
计量精确，耐高压，耐强腐蚀且完全不泄漏是它的显著优点。
二、计量泵的工作原理计量泵工作原理主要由动力驱动、流体输送和调节控制三部分组成。
动力驱动装置经由机械连杆系统带动流体输送隔膜实现往复运动：隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。
精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。
三、计量泵的应用及选型计量泵在水处理行业运用最为广泛，诸如：（1）工业水处理：冷却塔及锅炉循环水处理添加阻垢剂、防腐剂等；（2）工业废水处理：絮凝氧化剂消泡 PH调节；（3）电厂水处理：锅炉炉内水处理、炉外水处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计量泵种类很多，其中就包括机械隔膜计量泵，这种泵也得到广泛的使用，宝恒泵业就其工作原理、选型要素方面进行阐述。
机械隔膜计量泵工作原理分析
1、机械隔膜计量泵是电机通过直联传动带动蜗轮蜗杆作变速运动，在曲柄连杆机构的作用下，将旋转运动转变为往复直线运动。
滑杆与膜片直接连接，工作时滑杆往复运动时直接推（拉）动膜片来回鼓动，通过泵头上的单向阀启闭作用完成吸排目的，达到输送液体的功能。
2、是可以计量输送液体的机械，也叫定量泵、比例泵。
通常描述为：机械隔膜计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。
机械隔膜计量泵计量泵的选型参数
1.被计量液体的流量。
2.被计量液体的主要特性，例如化学腐蚀性、黏度和比重等。
3.系统的背压。
4.合适的吸升高度。
5.需要的其他选项，如模拟量控制、脉冲量控制、流量监视和定时器。
