级配碎石配合比+混凝土配合比计算步骤
一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。
无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎石单方用量为： 0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水 2300×0.052=120 kg有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。
级配碎石单方用量为：粗骨料总质量为： 2300÷（1+0.05）=2190 kg水泥 2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水 2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）=186 kg3、查表5.4.2 砂率为：33＋（180－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=186÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂石总质量等于：2400－443－186=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:186=1:0.25:1.95:3.05:0.012:0.53实用文档标准文案。
水稳碎石配合比
四、确定目标配合比：
根据本工程设计规范和高速公路路面工 程施工招标文件的要求，通过对试验结果进 行比较，水泥稳定碎石配合比采用:水泥： 碎石=4.5：100，最佳含水量为5.5%，最大 干密度为2.326g/cm3，作为工程施工控制级 配、压实度和强度的标准；
二、设计要求
1、合成级配范围：
筛孔 （mm）
31.5
上 级限
100
配下 限
100
19 9.5 86 58 68 38
4.75 2.36 35 28 30 16
0.6 0.075 15 4 80
2、水泥稳定碎石的7d无侧限抗压强度： ≥3.5MPa。 3、水泥采用初凝时间4h以上和终凝时间6.5h 以上的水泥。 4、碎石的最大粒径不超过31.5mm，压碎值不 能大于30% 5、压实度：≥98%
筛Байду номын сангаас尺寸 （mm）
合成级配 规范要求
31.5 100 100-100
19 78.6 86-68
通过率
9.5
4.75
52.7 32.3
58-38 35-30
2.36 21.0 28-16
0.6 10.5 15-8
0.075 3.0 4-0
3、确定水泥稳定碎石水泥剂量范围：
结合设计图纸及技术规范，水泥稳定碎石
在工程现场施工中，试验检测采用重型击 实法确定最大干密度、最佳含水量，震动压实 法制备无侧限抗压强度试件。
谢谢
最佳含水率 （%）
最大干密度 （g/cm3）
4.5 5.5 2.326
重型击实
莒州水泥
5.0
5.5
水泥稳定碎石的配合比

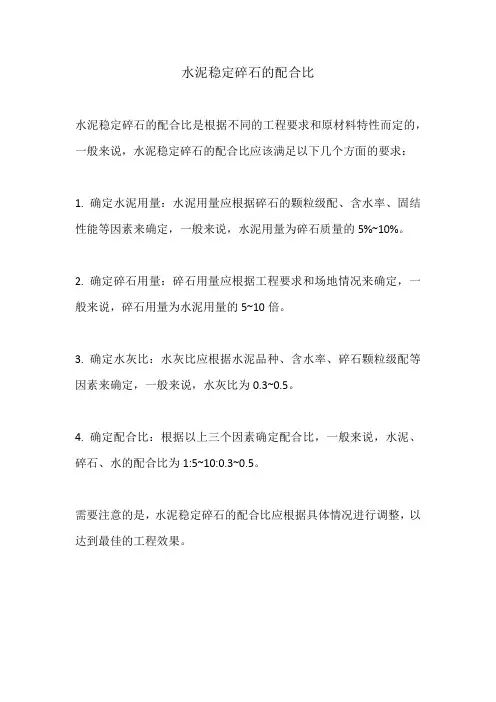

水泥稳定碎石的配合比
水泥稳定碎石的配合比是根据不同的工程要求和原材料特性而定的，一般来说，水泥稳定碎石的配合比应该满足以下几个方面的要求：
1. 确定水泥用量：水泥用量应根据碎石的颗粒级配、含水率、固结性能等因素来确定，一般来说，水泥用量为碎石质量的5%~10%。
2. 确定碎石用量：碎石用量应根据工程要求和场地情况来确定，一般来说，碎石用量为水泥用量的5~10倍。
3. 确定水灰比：水灰比应根据水泥品种、含水率、碎石颗粒级配等因素来确定，一般来说，水灰比为0.3~0.5。
4. 确定配合比：根据以上三个因素确定配合比，一般来说，水泥、碎石、水的配合比为1:5~10:0.3~0.5。
需要注意的是，水泥稳定碎石的配合比应根据具体情况进行调整，以达到最佳的工程效果。
各级碎石混凝土理论配合比
表7-200 C10 级碎石混凝土配合比参考表强度标准差d =4MPa水泥强度等级=32.5MPaeu cp强度标准差d =4MPa水泥强度等级=32.5MPacu,o cp强度标准差d =5MPa水泥强度等级=32.5MPacu,o cp表7-203 C20 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=42.5MPacu,o cp表7-204 C25 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=32.5MPacu,o cp表7-205 C25 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=42.5MPacu,o cp表7-206 C30 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=32.5MPacu,o cp表7-207 C30 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=42.5MPacu,o cp表7-208 C35 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=42.5MPacu,o cp表7-209 C35 级碎石混凝土配合比参考表强度标准差d =5MPa水泥强度等级=52.5MPacu,o cp表7-210 C40 级碎石混凝土配合比参考表强度标准差d =6MPa水泥强度等级=42.5MPacu,o cp表7-211 C40 级碎石混凝土配合比参考表强度标准差d =6MPa水泥强度等级=52.5MPacu,o cp表7-212 C50 级碎石混凝土配合比参考表强度标准差d =6MPa水泥强度等级=52.5MPacu,o cp表7-213 C50 级碎石混凝土配合比参考表强度标准差d =6MPa水泥强度等级=62.5MPacu,o cp。

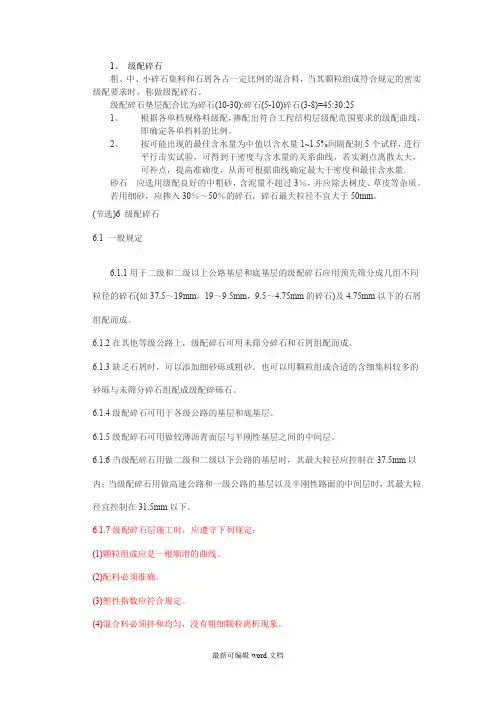

级配碎石一些看法
1、级配碎石粗、中、小碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合规定的密实级配要求时，称做级配碎石。
级配碎石垫层配合比为碎石(10-30):碎石(5-10)碎石(3-8)=45:30:251、根据各单档规格料级配，掺配出符合工程结构层级配范围要求的级配曲线，即确定各单档料的比例。
2、按可能出现的最佳含水量为中值以含水量1~1.5%间隔配制5个试样，进行平行击实试验，可得到干密度与含水量的关系曲线，若实测点离散太大，可补点，提高准确度，从而可根据曲线确定最大干密度和最佳含水量.砂石应选用级配良好的中粗砂，含泥量不超过3％，并应除去树皮、草皮等杂质。
若用细砂，应掺入30％～50％的碎石，碎石最大粒径不宜大于50mm。
(节选)6 级配碎石6.1 一般规定6.1.1用于二级和二级以上公路基层和底基层的级配碎石应用预先筛分成几组不同粒径的碎石(如37.5～19mm，19～9.5mm，9.5～4.75mm的碎石)及4.75mm以下的石屑组配而成。
6.1.2在其他等级公路上，级配碎石可用未筛分碎石和石屑组配而成。
6.1.3缺乏石屑时，可以添加细砂砾或粗砂。
也可以用颗粒组成合适的含细集料较多的砂砾与未筛分碎石组配成级配碎砾石。
6.1.4级配碎石可用于各级公路的基层和底基层。
6.1.5级配碎石可用做较薄沥青面层与半刚性基层之间的中间层。
6.1.6当级配碎石用做二级和二级以下公路的基层时，其最大粒径应控制在37.5mm以内；当级配碎石用做高速公路和一级公路的基层以及半刚性路面的中间层时，其最大粒径宜控制在31.5mm以下。
6.1.7级配碎石层施工时，应遵守下列规定：(1)颗粒组成应是一根顺滑的曲线。
(2)配料必须准确。
(3)塑性指数应符合规定。
(4)混合料必须拌和均匀，没有粗细颗粒离析现象。
(5)在最佳含水量时进行碾压，直到达到下列按重型击实试验法确定的要求压实度：中间层100％基层98％底基层96％(6)应使用12t以上三轮压路机碾压，每层的压实厚度不应超15~18cm。
级配碎石一些看法
1、级配碎石粗、中、小碎石集料和石屑各占一定比例的混合料，当其颗粒组成符合规定的密实级配要求时，称做级配碎石。
级配碎石垫层配合比为碎石（10-30)：碎石(5—10)碎石(3-8)=45:30：251、根据各单档规格料级配，掺配出符合工程结构层级配范围要求的级配曲线，即确定各单档料的比例。
2、按可能出现的最佳含水量为中值以含水量1~1.5%间隔配制5个试样，进行平行击实试验,可得到干密度与含水量的关系曲线，若实测点离散太大，可补点，提高准确度，从而可根据曲线确定最大干密度和最佳含水量.砂石应选用级配良好的中粗砂，含泥量不超过3%，并应除去树皮、草皮等杂质。
若用细砂，应掺入30％～50％的碎石,碎石最大粒径不宜大于50mm.（节选)6 级配碎石6。
1 一般规定6.1.1用于二级和二级以上公路基层和底基层的级配碎石应用预先筛分成几组不同粒径的碎石（如37。
5～19mm,19~9.5mm，9.5~4。
75mm的碎石）及4。
75mm以下的石屑组配而成。
6.1。
2在其他等级公路上，级配碎石可用未筛分碎石和石屑组配而成.6。
1.3缺乏石屑时，可以添加细砂砾或粗砂。
也可以用颗粒组成合适的含细集料较多的砂砾与未筛分碎石组配成级配碎砾石。
6。
1.4级配碎石可用于各级公路的基层和底基层。
6.1。
5级配碎石可用做较薄沥青面层与半刚性基层之间的中间层.6.1。
6当级配碎石用做二级和二级以下公路的基层时,其最大粒径应控制在37.5mm以内；当级配碎石用做高速公路和一级公路的基层以及半刚性路面的中间层时,其最大粒径宜控制在31。
5mm以下.6.1.7级配碎石层施工时，应遵守下列规定：(1)颗粒组成应是一根顺滑的曲线.(2）配料必须准确。
(3）塑性指数应符合规定。
(4）混合料必须拌和均匀,没有粗细颗粒离析现象。
(5）在最佳含水量时进行碾压,直到达到下列按重型击实试验法确定的要求压实度：中间层100％基层98％底基层96%（6）应使用12t以上三轮压路机碾压，每层的压实厚度不应超15~18cm.用重型振动压路机和轮胎压路机碾压时，每层的压实厚度可达20cm.（7）级配碎石基层未洒透层沥青或未铺封层时，禁止开放交通,以保护表层不受破坏。

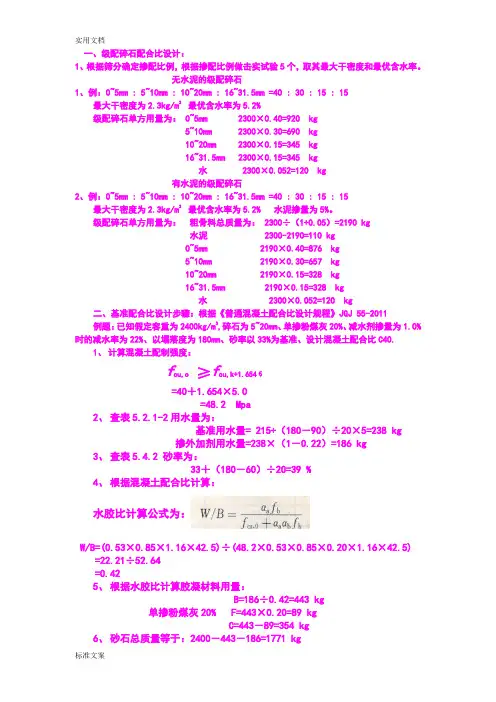

级配碎石配合比+混凝土配合比计算步骤
一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。
无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2%级配碎石单方用量为：0~5mm 2300×0.40=920 kg5~10mm 2300×0.30=690 kg10~20mm 2300×0.15=345 kg16~31.5mm 2300×0.15=345 kg水2300×0.052=120 kg有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。
级配碎石单方用量为：粗骨料总质量为：2300÷（1+0.05）=2190 kg水泥2300-2190=110 kg0~5mm 2190×0.40=876 kg5~10mm 2190×0.30=657 kg10~20mm 2190×0.15=328 kg16~31.5mm 2190×0.15=328 kg水2300×0.052=120 kg二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度：f cu,o≥f cu,k+1.654б=40＋1.654×5.0=48.2 Mpa2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg掺外加剂用水量=238×（1－0.22）=186 kg3、查表5.4.2 砂率为：33＋（180－60）÷20=39 %4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64=0.425、根据水胶比计算胶凝材料用量：B=186÷0.42=443 kg单掺粉煤灰20% F=443×0.20=89 kgC=443－89=354 kg6、砂石总质量等于：2400－443－186=1771 kg根据表计算得砂率：39% S=1771×0.39=691 kgG=1771－691=1080 kg7、外加剂掺量为胶凝材料的1.0% W外=443×0.01=4.43 kg8、基准配合比比例C:F:S:G:W外：W=354：89：691：1080：4.43:186=1:0.25:1.95:3.05:0.012:0.53。
水泥稳定碎石、石灰土配合比
水泥稳定碎石、石灰土配合比水泥稳定碎石基层配合比设计某高速公路路面基层施工采用5%剂量的水泥稳定碎石铺筑，由试验确定原材料由水泥、集料、水组成，其中集料由1#料碎石(9.5,31.5)mm、2#料碎石(4.75,9.5)mm、3#细集料(0.075,4.75)mm混合组成。
一、设计依据《公路路面基层施工技术规范》 JTJ034-2000《公路工程集料试验规程》 JTG E42-2005 《无机结合料试验规程》 JTJ057-94《公路土工试验规程》 JTJ051-93《路基路面现场测试规程》 JTJ059-95二、设计要求以7d无侧限抗压强度?5.0MPa为设计标准。
三、试验内容本次试验为水泥稳定碎石基层的施工做准备，以确定混合料各组分的具体配合比。
试验项目主要有以下内容:1、原材料试验2、配合比设计3、水泥稳定碎石重型标准击实试验4、水泥稳定碎石无侧限抗压强度试验5、水泥稳定碎水泥剂量标准曲线试验四、原材料试验选用的原材料和各项性能指标如下:1、1#碎石:产地浙江余杭，材料粒径(9.5,31.5)mm,压碎值平均为15.8%。
2、2#碎石:产地浙江余杭，材料粒径(4.75,9.5)mm,小于0.075 mm颗粒含量为0.2%。
3、细集料:产地浙江余杭，材料粒径(0.075,4.75)mm,小于0.075 mm颗粒含量为6.3%。
4、水泥:普通硅酸盐水泥P.O32.5，产于上海海螺水泥有限公司，水泥物理力学性能试验。
5、水:饮用水。
五、配合比设计1、水泥稳定碎石集料级配应符合以下要求:根据《公路路面基层施工技术规范》的基层原材料要求，分别对12料、3料进行水洗筛分试验，其各项指标均符合规范及设计要求，通过筛分计算确定集料比例为123料=28:29:43。
2、确定配合比根据设计要求，在满足设计强度的基础上限制水泥用量，水泥采用外掺法，故我们试定以下三组配合比:六、水泥稳定碎石重型击实试验本试验采用重型击实法，击实筒的规格为φ152×120mm,击实层数3层，锤击次数为98次/层。
