天津索龙电子科技有限公司05/10系列电动执行器说明书SLSL05/10地址：天津市南开区密云路55号理工大学科技园3号楼310室电话：************************传真：************SL05/10系列电动执行器说明书1．应用SL 系列阀门驱动器适用于本公司小规格的各系列阀门，它以交流单相AC24V 为电源，可接收控制信号为比例三浮点（双开关量）、比例调节模拟量（0-10VDC、4-20mADC）及浮点电压反馈等各种控制器的控制。
根据调节阀口径及关断压差选择驱动力，同时还可以与其它厂家的调节阀阀体相互匹配。
执行器设计有伺服系统（电子定位器），只需直接接入（需预定）过载报警接点VAJ211Alarm78max, 2.0mm 电源输入执行器输出轴伸长－2－3缩短15－16反馈输出0－2K¦Έ220VAC N VAJ102、M缩短伸长执行器输出轴L N 220VAC M反馈输出0-2KM1516321M 适用于VAJ122、VAJ222max, 2.0mm 接线：max, 2.0mm电源输入执行器输出轴伸长－2－3缩短15－16 反馈输出0－2K¦Έ、执行器输出轴L N 220VAC M反馈输出0-2KM 1516321M适用于VAJ122、VAJ222接线：max, 2.0mm1．用螺丝刀松开盖子两边的螺钉；2．摘下盖子，并放置好；3．手动图示齿轮或按下述中的接线要求家A=0.5-1mm4．去除阀杆保护套并将阀杆下压到最低位；5．将图示的备紧螺母向下旋转到最低位；6．将阀位指针套装到阀杆上；7．将执行器支架斜向下方套装到阀体上；8．用螺丝刀拧紧阀体定紧螺钉（2Nm 力矩）；9．手动图示齿轮或按下述中的接线要求加电使输出杆下行至B=0mm 的位置；10．用小扳手旋转执行器输出铜螺母，使阀杆旋进到大于8mm 的合适位置；11．向上旋紧备紧螺母（最大3Nm ）；12．上电运行并根据实际的指针位置粘贴位置标牌。
AMRB电动执行器使用说明书

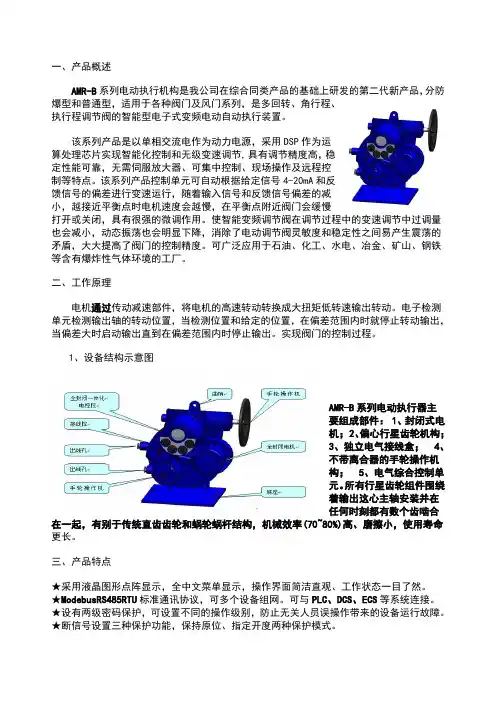

一、产品概述AMR-B系列电动执行机构是我公司在综合同类产品的基础上研发的第二代新产品，分防爆型和普通型，适用于各种阀门及风门系列，是多回转、角行程、执行程调节阀的智能型电子式变频电动自动执行装置。
该系列产品是以单相交流电作为动力电源，采用DSP作为运算处理芯片实现智能化控制和无级变速调节，具有调节精度高，稳定性能可靠，无需伺服放大器、可集中控制、现场操作及远程控制等特点。
该系列产品控制单元可自动根据给定信号4-20mA和反馈信号的偏差进行变速运行，随着输入信号和反馈信号偏差的减小，越接近平衡点时电机速度会越慢，在平衡点附近阀门会缓慢打开或关闭，具有很强的微调作用。
使智能变频调节阀在调节过程中的变速调节中过调量也会减小，动态振荡也会明显下降，消除了电动调节阀灵敏度和稳定性之间易产生震荡的矛盾，大大提高了阀门的控制精度。
可广泛应用于石油、化工、水电、冶金、矿山、钢铁等含有爆炸性气体环境的工厂。
二、工作原理电机通过传动减速部件，将电机的高速转动转换成大扭矩低转速输出转动。
电子检测单元检测输出轴的转动位置，当检测位置和给定的位置，在偏差范围内时就停止转动输出，当偏差大时启动输出直到在偏差范围内时停止输出。
实现阀门的控制过程。
1、设备结构示意图AMR-B系列电动执行器主要组成部件： 1、封闭式电机； 2、偏心行星齿轮机构；3、独立电气接线盒；4、不带离合器的手轮操作机构； 5、电气综合控制单元。
所有行星齿轮组件围绕着输出这心主轴安装并在任何时刻都有数个齿啮合在一起，有别于传统直齿齿轮和蜗轮蜗杆结构，机械效率(70~80%)高、磨擦小，使用寿命更长。
三、产品特点★采用液晶图形点阵显示，全中文菜单显示，操作界面简洁直观、工作状态一目了然。
★ModebusRS485RTU标准通讯协议，可多个设备组网。
可与PLC、DCS、ECS等系统连接。
★设有两级密码保护，可设置不同的操作级别，防止无关人员误操作带来的设备运行故障。
直行程电动执行器使用说明书
ZDLQ/ZDLX 型电动三通合流/分流调节阀 主要用于将一股进口流体分成二股出口流体或 者把二股进口流体合成一股出口流体。三通阀分 为（ZDLQ）合流调节阀，（ZDLX）分流调节阀。 阀尺寸，压差较小时合流阀也可以作为分流阀 用，但阀尺寸大，压差高的场合请勿用分流阀。
标准技术参数
种 类 ZDLQ（合流三通调节阀）
361LSA-08/341LSA-08
3/4″、20
361LSA-20/341LSA-20
20～50
361LSB-30/341LSB-30
20～50
361LSB-50/341LSB-50
65～100
361LSC-65/341LSC-65
125～150
361LSC-99/341LSC-99
125～300
381LSC-99 381LSC-160 10000/16000
60 30/60
表 2 允许压差
公称通径 DN（mm） 25
2、死区范围调整 当灵敏度太高或太低时，调整电位器 W1 调整到输入信号缓慢减少或增大变化量不大于 0.1 mA 能使执行机构开始动作即可。 3、位置检测输出信号调整 A、将输入信号增大到 19 mA（或 9 mA）调整电位器 W4 使位置检测输出电流为 19 mA（或 9 mA）， 经几次按上述方法检查和调整使位置检测信号和输入信号一一对应，两者差值应不大于 0.1mA。 B、满度位置检测调准确后，零位位置检测会自动跟踪，不需另行再作调整。 4、如果在反作用状态下运行，则只需将控制器上的红色微动开关 K3、K5 处于“OFF”，K4、 K6 处于“ON”，调整时重复上述步骤即可，此时输入信号为 4mA 或 0mA，输出轴处于最高位置； 输入信号为 20mA 或 10mA，输出轴处于最低位置。
电动多回转执行器操作说明书
电动多回转执行器
SA 07.1 – SA 30.1 SAR 07.1 – SAR 30.1
AUMA MATIC零件清单
公司公开标准和适用证书
索引
AUMA办公室和代表处的地址
页码
31
31
32 32 33 34
35 35 35 36 37 38 39 39 41 42 43 43 43 43
45 45 46 47
48 48 49
50
51
52
52
52
52
54
56
58
59
60
3
多回转执行器SA 07.1 – SA 30.1/SAR 07.1 – SAR 30.1 带执行器控制装置 AUMA MATIC AM 01.1/AM02.1
安全操作说明 应用范围 电气连接 维护保养 安全警告和注意事项
简单产品描述
技术参数
接线图的其它信息
运输，存储和包装 运输 存储 包装
与阀门/齿轮箱的连接
就地控制装置的安装位置
电气连接 用AUMA插拔式连接器连接（S，SH，SE）
手动操作
就地控制装置的操作和指示
打开开关舱 开关舱上将保护盖（1）取下 取下指示盘（可选）
这个符号表示: 注意! 该符号表征对于正确运行有重要影响的行为和步骤。不注意这些步骤和措施 将会造成严重不良后果。
这个符号表示: 易受静电损伤的部件! 如果这个标记符在任何电子板上出现，则表示该板件含有易被静电损伤的部 件。如果该板件需要再调试中被触摸、测量或更换，则必须与接地的金属表 面相连（如腔体），以确保静电接地释放。
SDV电动执行器说明书
SDV系列电动执行器使用说明书Suzhou Deyo Valve Co.,Ltd一、概要SDV系列阀门电动执行器与同类产品相比具有卓越的性能，无可争辩的优势，其外表精致小巧，美观大方，内部设计独特，坚韧耐磨不易磨损。
●体积小巧：体积只有同类产品的35%左右；●轻便宜人：重量相当于同类产品的1/3；●美观大方：压铸铝合金外壳，外表精细流畅并能减少电磁干扰；●功能齐全：开关型、无源触点型、比例型、智能调节型应有尽有；●精密耐磨：蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙，使传动精度大幅度提高；●使用方便：免电检、免加油、防锈防水、任意角度安装；●多重保护：电气限位、机械限位、过热保护、过载保护、除湿保护；●速度多样：5秒、8秒、15秒、30秒、50秒、100秒等（需指定）；●数控调节：高度集成智能化模块，数字设定、数字整定、自诊断高度精确；●安全保障：通过AC1500V耐压检测，H级绝缘电机，保障机体和生产安全；●配套简单：采用单相，三相，直流电源，外接线路简单。
二、外观图三、外观尺寸图与性能参数SDV-05SDV-10SDV-25/50SDV-100/200五、电路图标准开关型（A）无源触点型（S）开度信号输出型（R）AC380V三相电源智能调节型（Z）直流电机特别警示：不能将二台或多台电动执行器的动力线并联，换言之，不能用同一接点去控制多台电动执行器，否则会造成失控和电机过热！六、安装●安装场所可以是室内、室外、地下。
●安装注意事项：1、本产品属非防爆产品，故不能安装在有爆炸性气体的室内。
2、安装在水雾飞溅的场合时，请加防护罩，以免造成渗水而损坏机器。
3、室内安装还应该预留进线，手动操作所需空间。
4、室外安装请加防护罩，减少阳光直射，避免机内元器件加速老化。
5、请确保手动操作口橡胶堵塞已盖紧，以策万全。
七、连接阀门1、手动转动阀门，确认阀门正常后将其转动到全关位置；2、用螺丝将支架轻轻固定在阀门上；3、将联轴器套在阀杆上；4、确定电动执行器状态为全关位置后，将输出轴插入固定于阀杆的联轴器中；5、用螺丝将电动执行器固定在支架上（因机械装置不可避免的间隙，偶尔出现螺丝孔位对不齐的情况，我们只需用手动摇杆稍加转动电动执行器便可解决此类问题）；6、拧紧各部件的螺丝，安装完毕。
常州兰陵Z型电动执行机构使用说明书

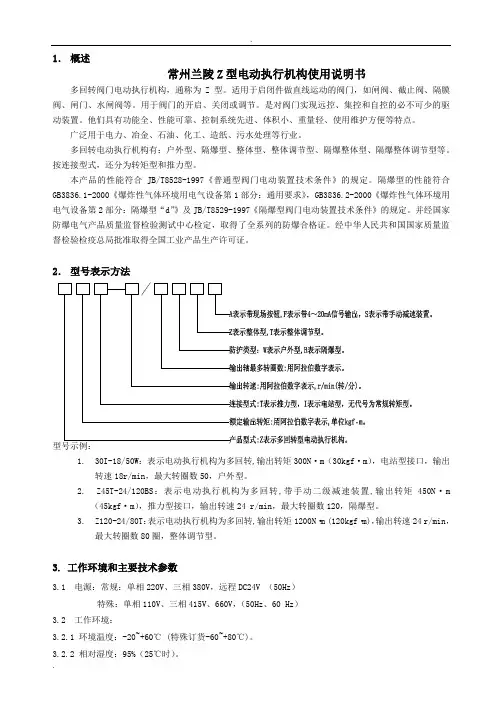

1．概述常州兰陵Z型电动执行机构使用说明书多回转阀门电动执行机构，通称为Z型。
适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。
用于阀门的开启、关闭或调节。
是对阀门实现远控、集控和自控的必不可少的驱动装置。
他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型和推力型。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。
隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
并经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证。
经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证。
2．型号表示方法1. 30I-18/50W：表示电动执行机构为多回转,输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，户外型。
2. Z45T-24/120BS：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型。
3. Z120-24/80T：表示电动执行机构为多回转,输出转矩1200N·m (120kgf·m)，输出转速24 r/min，最大转圈数80圈，整体调节型。
3.工作环境和主要技术参数3.1 电源：常规：单相220V、三相380V，远程DC24V （50Hz）特殊：单相110V、三相415V、660V，（50Hz、60 Hz）3.2 工作环境：3.2.1 环境温度：-20~+60℃ (特殊订货-60~+80℃)。
电子比例控制器（EP Control）说明书
The Electronic Proportional (EP) Control is ideal for a wide range of mobile and industrial applications where electrical control of pump displacement is desired. Eaton’s robust design incorporates an electronic module, proportional solenoids and a valve assembly. Pump displacement is controlled by an input command signal which is converted into proportional current output by the electronic module. The proportional solenoid-actuated valve assembly then converts the current output into proportional pump displacement. Designed to meet the rigorous duty cycle requirements of off-highway equipment, the EP Control utilizes an electronic module encapsulated in an aluminum enclosure and environmentally-sealed Metri-Pack®connectors to assure maximum protection from the elements. The EP Control is designed to resist Electromagnetic Interference (EMI) which could affect proper operation.The EP Control offers maximum design and application flexibility with two different types of command input options and compatibility with both 12 and 24 Vdc power supplies. Typical input devices include joysticks (1-6 Vdc) and PLCs (±4-20 mA).For precise, repeatable operation, closed-loop current control is used to compensate for resistance and voltage changes of the proportional solenoids due to temperature variation. In the eventof a power loss or loss of signal, the EP Control automatically returns the pump to neutral. Mechanical feedback of the swashplate position provides closed-loop control to maintain the selected displacement setting over a wide range of operating conditions.Solenoids have integral manual override actuators.EP Control Features•Robust, flexible electronic pump control•Electronic module encapsulated for environmental protection •Automotive style environmentally sealed Metri-Pack®connectors •Closed-loop current control compensates for resistance change of the proportional solenoids due to temperature variations •Return to neutral for loss of power or loss of command input signal• Mechanical feedback of swashplate position for closed-loop control•Two choices for command input signal• Operates from 12 or 24 Vdc power supply•Ease of installation•Operating temperature range -40°to +85°C•On-pump mounting for many installations•External neutral adjustment• Manual override capability• Drive module qualification per SAE J1455, SAE J1113, CISPR 25•External fuse (customer supplied): 3A Electronic Module Qualification(Contact Eaton for Specific Levels)•SAE J1455 - Recommended Environmental Practices for Electronic Equipment DesignHumidity/Temperature Extreme CyclingSalt SpraySplash & ImmersionSteam Cleaning/High Pressure WashVibrationMechanical ShockTemperature CyclingLoad Dump TransientsInductive Load Switching Transients•SAE J1113 - Electromagnetic Susceptibility Measurement Procedures for Vehicle ComponentsEMI/EMC - Conducted & Radiated Immunity•CISPR 25 - International Electrotechnical Commission “Limits and Methods of Measurement of Radio Disturbance Characteristics for the Protection of Receivers used on Board Vehicles”EMI/EMC - Conducted & Radiated Emissions2EATON EP Control for Heavy Duty Series 0/1 Piston Pumps Data Sheet E-PUPI-MS003-E September 2002Electronic Proportional (EP) ControlFor Heavy Duty Series 0/1 Piston PumpsInterconnect SchematicPOWER SUPPLY CONNECTOR (2-Pin)Solenoid ConnectorSolenoid 2PNOMINAL COMMAND MODEL CODE DESCRIPTIONINPUT IMPEDANCE OF MODEL CODECOMMAND INPUT SIGNALTYPICAL INPUT DEVICESELECTRONIC MODULEJoysticks or potentiometers with a resistance EL 1 to 6 Vdc Potentiometric between 160 ohms and 50K ohms 500K Ohms EN ±4-20 mA Current Loop Programmable Logic Controllers (PLC)250 OhmsEJ 12 Volts Requires customer supplied electronics EK 24 VoltsRequires customer supplied electronicsModel Code Position 18,193EATON EP Control for Heavy Duty Series 0/1 Piston Pumps Data Sheet E-PUPI-MS003-E September 2002Valve AssemblyElectronic Module Mating Connector KitKIT NO.PART (QTY .)DELPHI PACKARD P/N990762-000Command Input Signal Connector (1) 1211 0293 Terminal (3)1204 8074Cable Seal (3)1204 8086Cavity Plug (1)1205 9168Secondary Lock (1) 1205 2845Power Supply Connector (1) 1205 2641Terminal (2) 1204 8074Cable Seal (2) 1204 8086Secondary Lock (1) 1205 2634Recommended wire size: 16 - 18 AWGRecommended cable diameter: 2.03 - 2.80 mmAlternate reference source: Pioneer Standard Electronics 1-800-257-6613Solenoid Coil Mating Connector Kit(not needed when using an Eaton Electronic Module)KIT NO.PART (QTY .)DELPHI PACKARD P/N9900023-000Connector (1)1218 6568 Terminal (4)1204 8074Cable Seal (4) 1204 8086Secondary Lock (1) 1204 7948Recommended wire size: 16 - 18 AWGRecommended cable diameter: 2.03 - 2.80 mmAlternate reference source: Pioneer Standard Electronics 1-800-257-6613Solenoid Connector Update KitNote:This kit was created to update electrical connectors, on field units, to the current design. It is to be used when replacing solenoid coils, with the previous-design connectors, with new coils with new-style connectors.The kit contains necessary parts and a tool to update the connector that mates the new solenoid coil connector.KIT NO.PART (QTY .)DELPHI PACKARD P/N9900045-000Tool (1) 1209 44294-Pin Housing Connector (Female) (1) 1218 65684-Pin Housing Connector (Male) (1) 1218 6271Typical Control CharacteristicsPumpDisplacement vs. Input SignalEP Control Kits© 2001 Eaton Corporation All Rights Reserved Printed in USADocument No. E-PUPI-MS003-ESupersedes 01-10-000-EN-0901 and 01-708September 2002Eaton14615 Lone Oak Road Eden Prairie, MN 55344Telephone: 952 937-9800Fax: 952 974-7130Eaton20 Rosamond Road Footscray Victory 3011AustraliaTele: (61) 3 9319 8222Fax: (61) 3 9318 5714Eaton46 New Lane, Havant Hampshire PO9 2NB EnglandTele: (44) 23 92 486 451Fax: (44) 23 92 487 110。
VAJ3(4)系列电动执行器说明书
具体型号划分
VAJ31．．．系列/VAJ41．．．系列是通过给端子 O-E（仅电源 AC24V）或 G-E（仅 电源 AC220V）输入直流控制信号进行控制 正作用模式：（通过拨码开关 S2 的第 3 位设定为 OFF，出厂设定一般为 OFF）
控制信号增加： 驱动器杆缩短，与之匹配的阀杆伸长到阀体外部 控制信号减小： 驱动器杆伸长，与之匹配的阀杆缩进阀体内部 控制信号不变： 驱动器杆和与之匹配的阀杆均保持当前位置不动
60mm 的行程。如有其它需求，订货时可在型号的最后位加“-30”或“-60”。
如 1：将 VAJ311 选配 60mm 改为 VAJ311-60；如 2：将 VAJ411S 选配 30mm 改为
VAJ411S-30。虽然 60mm 行程的驱动器可代替 30mm 行程的驱动器，但考虑控制
精度的问题，请用户合适选配。
微动开关状态 与设定表
S1 开关位置
第1位 第2位 第3位
输入信号类型
电压
电流
OFF
ON
状态设定
始点选择
0%
20%
OFF
ON
反馈信号类型
电压
电流
OFF
ON
5 2011-03
操作与设定 A、 常规功能参数说明
定位器参 数设定
1、 快速调试（自适应）：
设备每次加电后，直接进入“自动控制”状态。在“自动控制”状态下，按住【“SET”】 键三秒后，启动自适应程序：
1－16 上止点输出24VAC
适用于VAJ302、VAJ402
M
驱动器电子定位器
BO O E Y 7 8
B AC24V火线 O AC24V零线 O 直流信号地(负) E 输入信号(正) Y 反馈信号(正)
