FBD矿用隔爆型对旋局部通风机说明书
FBCDZ系列通风机使用说明书
F B C D Z系列通风机使用说明书IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】FBC（D）Z系列煤矿地面用防爆抽出式（对旋）轴流主通风机（执行标准：GB/T21151-2007、MT754-2005、Q/142700YAF001-2011）使用说明书山西运城安瑞风机电气有限公司目录1概述 (1)2结构特征与工作原理 (1)3技术特征 (2)4安装与调试 (30)5运行与维护 (31)6包装与运输 (32)7开箱检查及贮存 (32)8常见故障的分析与处理措施 (33)FBCDZ系列煤矿地面用防爆抽出式对旋轴流主通风机1 概述产品特点系列煤矿地面用防爆抽出式对旋轴流主通风机（以下简称主通风机）采用弯掠组合正交型三维扭曲叶片技术，该系列高效低噪主通风机的叶片设计是基于集中参数最优控制理论、分布参数最优控制理论、全三维湍流流场正、反问题数值模拟等现代理论，以流动损失和气动噪声最小为目标，通过叶片弯掠量等多参数控制，利用计算机进行综合气动、结构优化设计的一种设计方法。
该系列主通风机是一种适用于煤矿作主要通风机的高效节能、低噪声新型主通风机。
结合大、中型煤矿的通风网络参数，由我公司与西北工业大学采用弯掠组合正交技术联合设计制造的，产品经国家级鉴定，认为“该系列风机具有效率高、噪声低、结构紧凑、性能可靠、安装便利等特点；采用的弯掠组合正交三维扭曲叶片技术，属国内首创；产品达到了国际先进水平”，被列入国家技术创新计划项目、国家重点新产品，获“湖南省名牌产品”称号。
该系列主通风机可根据用户提供的工况参数采用个性化设计，以确保在高效区运行。
使用环境条件海拔不超过1000m。
输送的气体介质温度为-20℃～40℃。
环境空气相对湿度不大于95%（25℃）。
主通风机型号的组成及其代表意义机号，叶轮直径分米数安全警示主通风机经过长途运输或长期搁置未用，在使用前必须测量电机定子绕组的冷态绝缘电阻。
FBD局部通风机说明书
FBD局部通风机说明书FBD系列矿用隔爆型压入式对旋轴流局部通风机 (执行标准:MT222-2007、 Q/DAKP 027-2008)湘潭平安电气集团有限公司2008年3月出版第一版FBD系列矿用隔爆型压入式对旋轴流局部通风机 1 概述1.1 产品特点:FBD系列矿用隔爆型压入式对旋轴流局部通风机、矿用隔爆型压入式三级对旋轴流局部通风机、矿用隔爆型压入式四级对旋轴流局部通风机(以下简称通风机)是一种用途广泛的新型局部通风机。
它具有结构紧凑、噪音低、风压高、效率高、在小流量区域运行稳定、高效应用范围宽等特点。
根据掘进工作面长度和巷道不同的通风要求，既可整机使用，又可分级使用，从而减少能耗，节约能源，是矿井掘进中长距离局部通风的理想设备。
1.2 主要用途及适用范围通风机主要用于有爆炸性气体环境的煤矿井下作局部通风用。
1.3 型号的组成及代表意义:型号表示方法:F B D ? X / ? ×Y单台电动机功率 kW注电动机台数 (2、3、4)机号，叶轮直径的分米数对旋隔爆型通风机注:2为矿用隔爆型压入式对旋轴流局部通风机(以下简称二级通风机);3为矿用隔爆型压入式三级对旋轴流局部通风机(以下简称三级通风机);4为矿用隔爆型压入式四级对旋轴流局部通风机(以下简称四级通风机)通风机防爆型式:隔爆型;防爆标志“Exd I”;电动机防爆型式:隔爆型;防爆标志“Exd I”。
1.4 使用环境条件:1.4.1 环境空气温度-20?,+40?;1.4.2 环境空气的相对湿度:?90,(+25?时);1.4.3 海拔不超过1000m;1.4.4 无强烈振动和腐蚀性气体;1.4.5 安装在有瓦斯气体爆炸性危险的煤矿井的进风巷道中。
2 结构特征与工作原理2.1 通风机系无静叶轴流式局部通风机和采用外包复式消声器的组合体。
二级通风机的结构如图1所示，通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、消声扩散筒等部分组成;三级通风机的结构如图2所示，通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、导叶筒、消声扩散筒等部分组成;四级通风机的结构如图3所示，通风机由集流器、前消声器、筒体、隔爆电动机、第一级叶轮、第二级叶轮、第三级叶轮、第四级叶轮、消声扩散筒部等部分组成。
FBD矿用防爆局扇使用说明
FBD系列（dⅠ）矿用防爆压入式对旋轴流局部通风机使用维护说明书新型、高效、节能、低噪声、各类煤矿用局扇一、简介FBD系列矿用防爆压入式对旋轴流局部通风机，该产品完全按照MT755-1997《对旋式局部通风机技术条件》制造。
该产品是目前国内外性能最理想的煤矿通风设备。
二、概述a、产品特点FBD系列煤矿用防爆压入式对旋轴流局部通风机，该产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。
根据不同的通风阻力要求，即可整机使用又可分级使用，从而减少通风电耗、节约能源。
巷道长度在2000m以内可不移动风机正常送风，减少了工人的劳动强度，节约通风时间，是煤矿井下局部通风的理想设备。
同时，它亦可用于冶金、有色、黄金、化工、造船和陶瓷工业等高压通风场合。
其结构特征为矿用隔爆型、对旋、消声、轴流式。
b、主要用途及适用范围本产品主要用于煤矿井下作压入式局部通风机，适用于采掘工作面及各种硐室的局部通风场合。
同时，也适用于其它矿山的局部通风场合及各种隧道通风。
c、品种、规格本产品是系列化产品，规格、品种齐全，详细情况见FBD系列煤矿用防爆压入式对旋式轴流局部通风机技术性能及外形安装尺寸表（以下简称表1）。
d、型号的组成及其代表意义以FBD№6.3/30×2型风机为例说明之,KW,叶轮直径的分米数e、使用环境条件本产品即可平放在巷道底板使用，也可悬挂在巷道壁上使用。
当放在底板上使用时，风机的吸风口（集流器端）不能浸在水或水泥中。
风机使用环境的气体温度为-20～50℃，海拔不应超过1000m。
所用电源的额定频率为50Hz，额定电压为380V/660V或660V/1140V 中的任何一级。
f、工作条件本产品通过气体的含尘量不超过200mg/m3。
应安装在煤矿井下瓦斯浓度小于1%的进风流中，当瓦斯浓度超过1%时，应立即切断电源。
g、对环境及能源的影响本产品对环境无任何污染，属于高效节能产品。
FBCDZ说明书
在安装使用产品前，请仔细阅读说明书并妥善保管！FBCDZ 系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于血17 ）使用维护说明书（执行GB/T21151-2007和Q/JLF001-2009标准）（2009 年 6 月编写，第 5 版）山西巨龙风机有限公司Shanxi Super Drag on Ven tilator Limited Compa ny地址：山西运城市德新路3号邮编：044000电话：传真：FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于血17）一概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（以下简称通风机）是我公司生产的节能型轴流式主扇风机，应用于煤矿通风换气。
通风机执行标准为：GB/T 21151-2007«煤矿用轴流主通风机技术条件》和Q/JLF001-2009 《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件（机号大于等于血17）》。
通风机的正常工作环境条件a）海拔不超过1000m ;b）工作温度：-20 C〜+40 C；c）相对湿度：不大于95% RH （+25C时）；d）安装在煤矿地面使用，输送介质中允许含有甲烷爆炸性气体。
当海拔超过1000m时，可根据具体情况对电动机进行特殊设计。
二型号及含义通风机结构及特点1、通风机的基本型式（见图1）1 2 3W~41 —隔流腔2 —电动机3 —叶轮图1通风机结构示意图2、通风机由集流器、一、二级机壳、叶轮、隔爆型电动机、隔流腔及扩散器组成；3、通风机采用电动机与叶轮直联方式。
电动机安装在的隔流腔内，隔流腔内静压差大于流道内静压，并保持正压状态，保证电动机与通风机流道内含有瓦斯气体相互隔绝，同时还达到了一定的散热导流作用。
4、通风机的工作方式为抽出式；5、通风机防爆型式为：隔爆型，其防爆标志为：Exdl;6、机壳筒体叶轮旋转对应部分铆有铜保护圈，经国家授权的检验机构试验合格；7、叶轮出厂前已做好动平衡试验；8、叶片采用新型高效机翼扭曲型技术，分6个安装角度，并在叶轮上有相应的角度刻度，松动叶片紧固螺母可将叶片调整到所需角度；轮毂上安装有最大限位装置，可防止通风机超功率使用。
局部通风机安装说明书
局部通风机安装说明书FBD压入式对旋轴流局部通风机一、安装及注意事项通风机在搬运安装过程中应避免碰撞以免外壳变形导致叶片顶部间隙变小或卡死。
通风机设有支撑脚和悬吊孔，既可安装在巷道的地面，也可悬挂使用，但安装必须牢靠，安装时应注意以下几点：1.电动机引入线头剥皮联接处裸露段不大于1.5mm。
2.通风机电动机所用电缆规格应满足有关规定要求。
二、通风机的使用1.通风机使用前应检查各紧固件是否齐全，联接是否可靠。
2.测量电动机定子绕组的冷态绝缘电阻应不低于50MΩ;如果电动机冷态绝缘电阻不符合要求,应进行干燥处理。
3.试运行应灵活，无异常声和撞击声。
通风机每过搬迁后均应进行此项检查。
4.通风机叶轮的旋转方向必须符合机壳上方向标所指示的方向。
通风机电动机每经过改接线后均应进行此项检查。
5.通风机必须由专人管理和操作。
6.通风机在运行中应定时进行检查并对其性能进行监测。
7.随通风距离的增加风压升高、风量下降，当通风机压达到喘振工况风压的96%时，通风机应停止工作。
三、通风机的维护：通风机每六个月定期检修一次，检修内容如下：1.清洗电动机轴承，更换润滑脂，润滑脂的加入量为轴承室的1/2；清洗时应断开电源，卸下电动机的步骤如下：松开前后两级外壳法兰处的连接螺栓，卸下叶轮，旋出电动机接线盒（防止杂物落入电动机内腔及刮伤导线），卸下电动机外壳的固定螺栓，抽出电动机。
2.为了保证通风机的消声性能不会有明显地下降，每六个月应更换一次消音材料。
消音材料的规格为防水型超细玻璃棉，材料的容重为（25-30）㎏/m3。
更换下的材料经去除粉尘和干燥处理后可重复使用。
更换消音材料的步骤如下：松开外壳法兰处的连接螺栓，旋出电动机接线盒（防止杂物落入电动机及刮伤导线），卸下法兰端面的埋头螺钉，卸下通风机外壳。
当使用环境恶劣时应适当缩短定期检修的周期。
3.当使用一定时间后，由于煤粉堵塞消声孔致使风机噪声增大，因而可用高压气流吹扫风机穿孔板表面，以恢复消声性能。

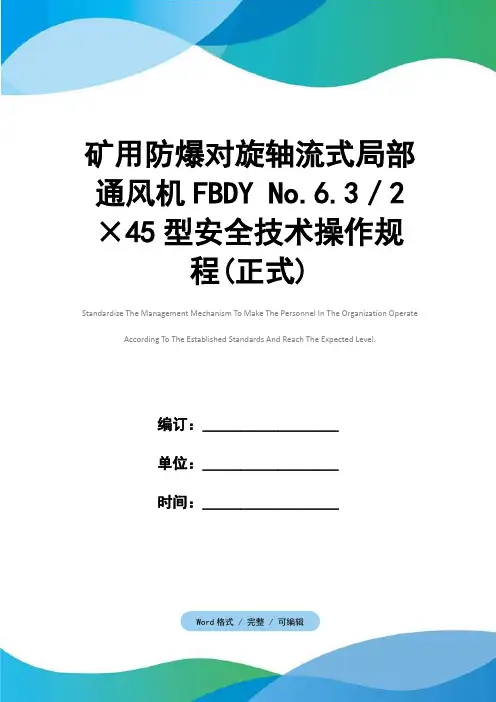

矿用防爆对旋轴流式局部通风机FBDY No.6.3／2×45型安全技术操作规程(正式)
编订：__________________单位：__________________时间：__________________矿用防爆对旋轴流式局部通风机FBDY No.6.3／2×45型安全技术操作规程(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-7394-54 矿用防爆对旋轴流式局部通风机FBDY No.6.3／2×45型安全技术操作规程(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
一.对局部通风机操作人员的基本要求1.操作人员必须经过专门培训并持合格证后方可操作设备，否则不允许检修通风机设备。
2.局部通风机操作人员必须熟记局部通风机操作规程。
3.操作人员应熟悉通风机一般构造、工作原理、技术特征、各部性能,供电系统和控制回路。
4.局部通风机在运行期间，加强巡回检查，做好各种运行记录。
5.严格遵守劳动纪律。
6.起动前检查风电闭锁完好情况，启动后应监听风机运转声音一段时间，出现异常声音及时处理二、进入现场1.局部通风机操作人员必须熟悉自己工作环境，对煤尘、噪音、顶板等可能存在的危害有着充分的认识，有熟练的操作技能。
2.操作时必须佩戴齐全个人防护用品三、.操作准备1.仔细检查风机各紧固件有无松动,如有松动及时紧固。
2.检查风机、风筒有无漏风现象,如有应及时进行处理。
3.检查配电装置是否完好,运行是否正常。
FBD矿用隔爆型对旋局部通风机说明书
FBD系列隔爆型压入式对旋轴流局部通风机｜FBD对旋轴流通风机｜对旋轴流通风机【风机概述】FBD系列风机由两组工作电机组成，两级叶轮相对旋转。
一级叶轮顺时针旋转，二级叶轮为逆时针方向旋转，空气由集流器进入一级叶轮获得能量后直接进入二级叶轮，经增压后送出。
二级叶轮的作用，除增加气流能量外，还兼备了其他类型轴流式通风中静导叶的功能，在获得导向整直圆周方向速度分量的同时，既理顺了气流的能量，同时也降低了噪音。
【风机特点】1．高效率：FBD系列风机设计精良，工艺先进，其叶片采用三元流体设计，呈机翼扭曲型，风机高效工况区域面积大，使运行的风机永远处于高效的工作范围内2．低噪声：FBD系列风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加了风机压力的同时又理顺了空气流动的方向，降低了空气摩擦声，机壳采用外包复式消声装置，整机运行噪音可控制在85分贝以下（比A声级在35分贝以下），具有超低噪声特性，对改变井下约束空间的噪声环境效果显着3．风压较平缓，喘振现象微小，在风压高、小流量区域同样运行稳定，在井下送风距离远，对复杂巷道适应性强4．为了提高叶片及机体耐腐蚀、抗磨损的能力，公司把热喷涂工艺技术应用到风机制造中，根据矿井内含腐蚀的元素，配制出20余种不同的材料，采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀，具有使用寿命长的特点【适用范围】FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所，可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。
【风机型号含义】该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示，该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部【风机性能曲线图】【公司简介】浙江巨风通风设备有限公司，创办于2000年，公司以市场开拓和技术开发为先导，专业生产仪表/轴流/防爆/消防排烟/离心风机等各类风机产品。
FBD风机参数
3
15 6.3/6 2900 30×2 590-320 760-590 86
22
0
0
16 7.1/6 2900 30×2 620-370 603-662 86
22
0
4
17 7.1/3 2900 15×2 493-270 450-595 86
22
0
0
18 8.2/7 2900 37×2 560-330 420-710 86
1 3.5/4 2900 2.2×2 126-204 760-114 86
22
445×1120
.4
0
2 4/2.2 2900 1.1×2 92-47 152-170 86
22
560×1500
7
3 4/3
2900 1.5×2 111-56 172-193 86
22
560×1500
3
4 4/4.4 2900 2.2×2 136-72 251-215 86
FBD 系列(原 BDJ60系列)煤矿用防爆压入式对旋轴流局部通风机，主要用于煤矿井下作压入式局部通
风机，适用于采掘工作面及各种硐室的局部通风场合，同时，也适用于其他矿山的局部通风厂合及各
种隧道通风。
本产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。根据不同的
通风阻力要求，既可整机使用又可分级使用，从而减少通风电耗、节约能源。巷道长度在2000米以内
全 压 噪音
mm
n
)
效 率 ( 比 A 声 Ф×L
(%) 级)
LSA(dB)
1 5/11 2900 5.5×2 200-100 220-295 86
22
700×1820
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FBD系列隔爆型压入式对旋轴流局部通风机｜FBD对旋轴流通风机｜对旋轴流通风机
【风机概述】
FBD系列风机由两组工作电机组成，两级叶轮相对旋转。
一级叶轮顺时针旋转，二级叶轮为逆时针方向旋转，空气由集流器进入一级叶轮获得能量后直接进入二级叶轮，经增压后送出。
二级叶轮的作用，除增加气流能量外，还兼备了其他类型轴流式通风中静导叶的功能，在获得导向整直圆周方向速度分量的同时，既理顺了气流的能量，同时也降低了噪音。
【风机特点】
1．高效率：FBD系列风机设计精良，工艺先进，其叶片采用三元流体设计，呈机翼扭曲型，风机高效工况区域面积大，使运行的风机永远处于高效的工作范围内
2．低噪声：FBD系列风机采用对旋直联传动，与旧风机相比，减少了导叶装置，在增加了风机压力的同时又理顺了空气流动的方向，降低了空气摩擦声，机壳采用外包复式消声装置，整机运行噪音可控制在85分贝以下（比A声级在35分贝以下），具有超低噪声特性，对改变井下约束空间的噪声环境效果显著
3．风压较平缓，喘振现象微小，在风压高、小流量区域同样运行稳定，在井下送风距离远，对复杂巷道适应性强
4．为了提高叶片及机体耐腐蚀、抗磨损的能力，公司把热喷涂工艺技术应用到风机制造中，根据矿井内含腐蚀的元素，配制出20余种不同的材料，采用超音速电弧喷涂和高速火焰喷涂,对机壳及叶片进行热喷涂工艺处理,可使叶片不生锈、耐磨损、耐腐蚀，具有使用寿命长的特点
【适用范围】
FBD系列矿用隔爆压入式轴流局部通风机主要用于矿井及其它工业部门输送瓦斯、煤尘及易燃气体的场所，可供煤矿、金属矿山、化学矿山及其它矿山的矿井掘进、建井、局部通风机和隧道长距离通风等。
【风机型号含义】
【风机主要技术参数】
机号电机功率kw风量m3/min全压Pa比A声级dB(A)№5.0/11 2×5.5 218-135 540-3380 ≤30
№5.0/152×7.5 270-175 650-3600 ≤25
№6.0/222×11 360-230 620--4230 ≤25
№6.0/302×15 465-290 680-4900 ≤25
№6.0/372×18.5 475-325 850-5300 ≤25
№6.0/442×22 515-35 870-5500 ≤25
№6.3/602×30 595-360 900-6150 ≤25
№7.0*742×37 634-380 950-7000 ≤25
№8.0/902×45 700-415 975-7700 ≤25
№8.0/1102×55 795-455 995-8500 ≤25
【结构及其特点，工作原理】
该系列风机系无静叶轴流式局部通风机和采用外包复式消声器的组合全结构如图1所示，该系列风机由集流器、进气消声筒、隔爆电动机、第一级叶轮、第二级叶轮、出气消声筒、扩散消声筒七部分组成。
机号D1D2D3D4H L A B N-d
№4/4.4ф540ф510ф410ф400710 1600 700 300 8-ф12№4/6ф540ф510ф410ф400710 1600 700 300 8-ф12№4.5/8ф600ф570ф460ф450790 1860 750 360 8-ф12№5.0/15ф650ф620ф510ф500845 2004 840 360 8-ф12№5.6/22ф730ф700ф570ф560935 2130 840 400 12-Φ12№6.0/30ф770ф740ф610ф600965 2215 840 500 12-Φ12№6.0/37ф770ф740ф610ф600965 2295 9000 500 12-Φ12№6.0/44ф770ф740ф610ф600965 2405 1000 500 12-Φ12№6.3/60ф820ф790ф640ф6301010 2628 1200 500 12-Φ12【外形及安装尺寸】
机号D1D2D3D4
№6.0/2.2ф600ф776ф8004-ф12
№6.0/3ф600 ф776ф8004-ф12
№7.0/4ф700ф906ф9344-ф14
№8.0/5.5ф800ф1035ф10654-ф16
№8.0/7.5ф800ф1035ф10654-ф16
№9.0/11ф900ф1165ф12004-ф18
№9.0/15ф900ф1165ф12004-ф18
№9.0/18.5ф900ф1165ф12004-ф18
№10/22ф1000ф1292ф13354-ф20
№11/30ф1100 ф1420ф14664-ф22
№12/37ф1200ф1552ф16004-ф24
№12/45ф1200ф1552ф16004-ф24
№13/55ф1300ф1680ф17354-ф24
【风机性能曲线图】
【公司简介】
浙江巨风通风设备有限公司，创办于2000年，公司以市场开拓和技术开发为先导，专业生
产仪表/轴流/防爆/消防排烟/离心风机等各类风机产品。
欢迎各位客户前来咨询与购买。
