半隐框玻璃幕墙
04 半隐框玻璃幕墙解读
第五部分、半隐框玻璃幕墙结构计算（转角）第一章、荷载计算一、基本参数计算高度：95.3 m计算位置：副楼北立面半隐框玻璃幕墙幕墙最大分格：B×H=1.250×3.000 mB：玻璃宽度H：玻璃高度设计地震烈度：7度地面粗糙度类别：C类二、荷载计算1、水平风荷载标准值计算βgz：阵风系数，取βgz=1.62按《建筑结构荷载规范》GB50009-2001（2006年版）表7.5.1 μS：风荷载体型系数，取μS=-1.79μZ：风压高度变化系数，取μZ=1.64按《建筑结构荷载规范》GB50009-2001（2006年版）表7.2.1W0：作用在幕墙上的风荷载基本值 0.75 KN/m2按《建筑结构荷载规范》GB50009-2001（2006年版）附表D.4（按50年一遇）W K：作用在幕墙上的风荷载标准值W K=βgz·μS·μZ·W0=1.62×（-1.79）×1.64×0.75=-3.588 KN/m2（表示负风压）2、水平风荷载设计值计算r W：风荷载分项系数，取r W=1.4按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条W：作用在幕墙上的风荷载设计值W=r W·W K=1.4×3.925=5.023 KN/m23、幕墙构件重量荷载玻璃采用6(low-e)+12A+6钢化中空玻璃 G AK ：幕墙构件自重标准值，取0.45 KN/m 2G A ：幕墙构件自重设计值G A =1.2×G AK =1.2×0.45=0.54 KN/m24、地震作用q EK ：垂直于幕墙平面的水平地震作用标准值 (KN/m 2) q E ：垂直于幕墙平面的水平地震作用设计值 (KN/m 2) βE ：动力放大系数，可取5.0αmax ：水平地震影响系数最大值，取0.08G AK ：幕墙构件(包括玻璃和龙骨)的重量标准值，取0.45 KN/m 2q EK =AK G ××max E αβ =5.0×0.08×0.45 =0.18 KN/m 2q E =γE ×q EK =1.3×0.18 =0.234 KN/m2 5、风荷载和水平地震作用组合计算ψW ：风荷载的组合值系数，取ψW =1.0按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.3条 ψE ：地震作用的组合值系数，取ψE =0.5按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.3条 q K ：风荷载和水平地震作用组合标准值q K =ψW ·W K +ψE ·q EK =1.0×3.925+0.5×0.18=4.015 KN/m 2 q ：风荷载和水平地震作用组合设计值q=ψW ·W+ψE ·q E =1.0×5.495+0.5×0.234=5.612 KN/m 2第二章、玻璃面板计算一、计算说明玻璃面板选用6(low-e)+12A+6钢化中空玻璃，玻璃面板的最大分格尺寸为，a=950 mm ，b=1250mm 。
半隐框玻璃幕墙

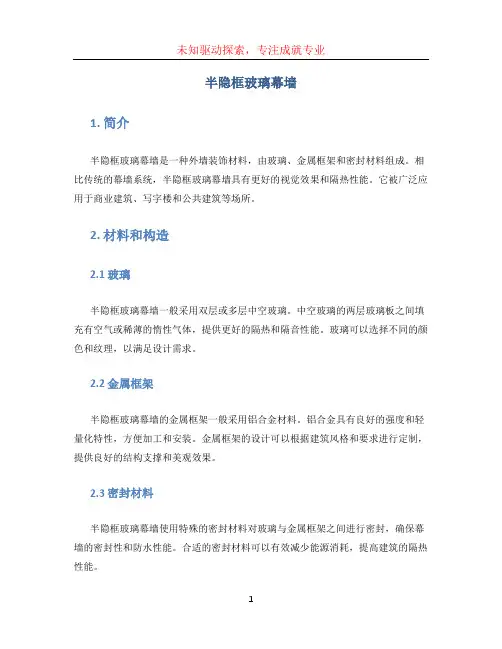

半隐框玻璃幕墙1. 简介半隐框玻璃幕墙是一种外墙装饰材料，由玻璃、金属框架和密封材料组成。
相比传统的幕墙系统，半隐框玻璃幕墙具有更好的视觉效果和隔热性能。
它被广泛应用于商业建筑、写字楼和公共建筑等场所。
2. 材料和构造2.1 玻璃半隐框玻璃幕墙一般采用双层或多层中空玻璃。
中空玻璃的两层玻璃板之间填充有空气或稀薄的惰性气体，提供更好的隔热和隔音性能。
玻璃可以选择不同的颜色和纹理，以满足设计需求。
2.2 金属框架半隐框玻璃幕墙的金属框架一般采用铝合金材料。
铝合金具有良好的强度和轻量化特性，方便加工和安装。
金属框架的设计可以根据建筑风格和要求进行定制，提供良好的结构支撑和美观效果。
2.3 密封材料半隐框玻璃幕墙使用特殊的密封材料对玻璃与金属框架之间进行密封，确保幕墙的密封性和防水性能。
合适的密封材料可以有效减少能源消耗，提高建筑的隔热性能。
3. 优势3.1 视觉效果半隐框玻璃幕墙具有半隐形态，可以增加建筑的立面层次感和美感。
通过合理设计，可以创造出丰富的光影效果，提供舒适的室内光照环境。
同时，玻璃幕墙可以提供宽广的视野，打造出开放、通透的建筑空间。
3.2 隔热性能半隐框玻璃幕墙采用中空玻璃和密封材料的结构，可以有效隔离室内外温度，减少能源消耗。
相比传统的固定玻璃幕墙，半隐框玻璃幕墙具有更好的隔热性能，能够有效降低冷热损失，提高建筑的能源利用效率。
3.3 抗风压性能半隐框玻璃幕墙采用金属框架结构，具有良好的抗风压性能。
金属框架可以有效分散风压力，保证幕墙的结构安全。
根据建筑的特点和所在地的气候条件，可以进行相关的风压测试和结构计算，确保幕墙的稳定性和安全性。
3.4 寿命和维护半隐框玻璃幕墙的玻璃和金属框架采用优质材料制造，具有较长的使用寿命。
同时，幕墙的维护也比较方便。
定期清洁和检查可以确保幕墙的外观和性能。
如果有损坏或老化的部件，可以进行更换，延长幕墙的使用寿命。
4. 应用场景半隐框玻璃幕墙广泛应用于商业建筑、写字楼和公共建筑等场所。
某厂房半隐框玻璃幕墙设计计算书全套

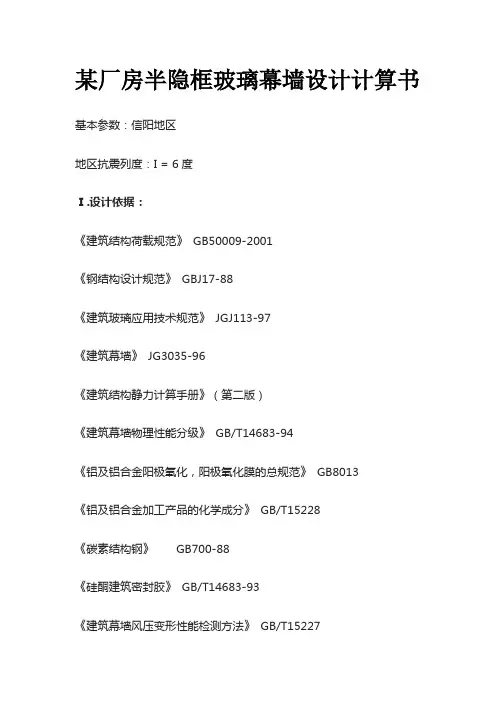

某厂房半隐框玻璃幕墙设计计算书基本参数：信阳地区地区抗震列度：I = 6度Ⅰ.设计依据：《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GBJ17-88《建筑玻璃应用技术规范》JGJ113-97《建筑幕墙》JG3035-96《建筑结构静力计算手册》（第二版）《建筑幕墙物理性能分级》GB/T14683-94《铝及铝合金阳极氧化，阳极氧化膜的总规范》GB8013《铝及铝合金加工产品的化学成分》GB/T15228《碳素结构钢》GB700-88《硅酮建筑密封胶》GB/T14683-93《建筑幕墙风压变形性能检测方法》GB/T15227《建筑幕墙雨水渗漏形性能检测方法》GB/T15228 《建筑幕墙空气渗透形性能检测方法》GB/T15228 《建筑结构抗震规范》GBJ11-J89《建筑设计防火规范》GBJ16-87（修订本）《高层民用建筑设计防火规范》GB50045《建筑物防雷设计规范》GB50057-94《铝合金建筑型材》GB/T5237-93《民用建筑隔声设计规范》GBJ118-88《民用建筑热工设计规范》GB50176-93《采暖通风与空气调节设计规范》GBJ19-87 《优质碳素结构钢技术条件》GB699-88《低合金高强度结构钢》GB1579《不锈钢棒》GB1220《不锈钢冷加工钢棒》GB4226《聚硫建筑密封胶》JC483-92《铝及铝合金板材》GB3280-97《不锈钢冷轧钢板》GB3280-92《不锈钢热轧钢板》GB4237-92《建筑幕墙窗用弹性密封剂》JC485-92Ⅱ.基本计算公式：（1）.场地类别划分：根据地面粗糙度，场地可划分为一下类别：A类近海面，海岛，海岸，湖岸及沙漠地区；B类指田野，乡村，丛林，丘陵以及房屋比较稀疏的乡镇和城市郊区；C类指有密集建筑群的城市市区；D类指有密集建筑群且房屋较高的城市市区；信阳舜宇光学厂房一期工程位于信阳市平桥工业园，则按B类地区设计风压（2）风荷载计算：幕墙属于薄壁外围护构件，根据《建筑结构荷载规范》GB50009-2001 7.1.1采用：分荷载计算公式：Wk=βgz×μz×μs×W0其中：Wk---作用在幕墙上的风荷载标准值（kN/m^2）βgz---瞬时风压的阵风系数，按《建筑结构荷载规范》GB50009-2001取定：根据不同场地类型，按以下公式计算：βgz=K（1+2μf）其中K为地区粗糙度调整系数，μf为脉动系数A类场地：βgz=0.92*(1+2μf) 其中：μf=0.387*（Z/10）^(-0.12)B类场地:βgz=0.89*(1+2μf) 其中：μf=0.5*（Z/10）^(-0.16)C类场地：βgz=0.85*(1+2μf) 其中：μf=0.734*（Z/10）^(-0.22)D类场地：βgz=0.80*(1+2μf) 其中：μf=1.2248*（Z/10）^(-0.3)μz---风压高度变化系数，按《建筑结构荷载规范》GB50009-2001取定：根据不同场地类型，按以下公式计算：A类场地：μz=1.379×（Z/10）^0.24B类场地：μz=1.0×（Z/10）^0.32C类场地：μz=0.616×（Z/10）^0.44D类场地：μz=0.318×（Z/10）^0.60本工程属于B类地区，故μz=（Z/10）^0.32μs---风荷载体型系数，按《建筑结构荷载规范》GB50009-2001取为：1.5WO---基本风压，按全国基本风压图，信阳地区取为0.500kN/m^2,（3）.地震作用计算：qEAK=βE×αmax×GAK其中：qEAK---水平地震作用标准值βE---动力放大系数，按5.0取定αmax---水平地震影响系数最大值，按相应设防烈度取定：6度：αmax=0.047度：αmax=0.088度：αmax=0.169度：αmax=0.32信阳地方设防烈度为7度，故取αmax=0.080GAK---幕墙构件的自重（N/m^2）（4）.荷载组合：结构设计时，根据构件受力特点，荷载或作用的情况和产生的应力（内力）作用方向，选用最不利的组合，荷载和效应组合设计值按下式采用：γGSG+γwφwSw+γEφESE+γTφTST各项分别为永久荷载：重力；可变荷载：风荷载、温度变化；偶然荷载：地震水平荷载标准值：qk=Wk+0.6qEAk水平荷载设计值：q=1.4Wk+0.6×1.3qEAk荷载和作用效应组合的分项系数，按以下规定采用：①对永久荷载采用标准值作为代表值，其分项系数满足：a.当其效应对结构有利时：对由可变荷载效应控制的组合，取1.2；对有永久荷载效应控制的组合，取1.35b.当其效应对结构有利时：一般情况取1.0；对结构倾覆、滑移或是漂浮验算，取0.9②可变荷载根据设计要求选代表值，其分项系数一般情况取1.4一、风荷载计算1，标高为17.00处风荷载计算⑴.风荷载标准值计算：Wk：作用在幕墙上的风荷载标准值（Kn/m^2）βgz：17.00m高处阵风系数（按B类区计算）：μf=0.5×(Z/10)^(-0.16)=0.456βgz=0.89×(1+2μf)=1.70２μz：17.00m高处阵风系数（按Ｂ类区计算）：（GB50009-2001）μz=（Z/10）^（-0.16）=1.200风荷载体型系数μs=1.50Wk=βgzμz×μs×W0=1.702×1.200×1.5×0.500=1.533kN/m^2(2).风荷载设计值:W:风荷载设计值:kN/m^2rw:风荷载作用效应的分项系数:1.4按《建筑结构荷载规范》GB50009-2001 3.2.5规定采用W=rw×Wk=1.4×1.533=2.146kN/m^2二、玻璃的选用与校核玻璃的选用与校核：（第一处）本处选用玻璃的种类为钢化玻璃1. 玻璃面积：B:该处的玻璃幕墙分格宽：1.273mH:该处的玻璃幕墙分格高：1.50mA:该处玻璃板块的面积：A=B×H=1.273×1.50=1.91m^22. 玻璃厚度选取：Wk风荷载标准值：2.146kN/m^2A:玻璃板块面积:1.91m^2K3:玻璃种类调整系数:3.000试算:C=Wk×A×10/3/3.000=1.533×1.91×10/3/3.000=3.253T=2×(1+C)^0.5-2=2×(1+3.253)^0.5-2=2.253mm玻璃选取厚度为6.0mm3. 该处玻璃板块自重GAK: 玻璃板块平均自重(不包括铝框): t: 玻璃板块的厚度:6.0mm玻璃的体积密度为25.6(KN/M^3) GAK=25.6×t/1000=25.6×6/1000=0.154kN/m^24.该处垂直于玻璃平面的分布水平地震作用：αmax: 水平地震影响系数最大值：0。
半隐框玻璃幕墙施工方案
1、半隐框玻璃幕墙(1) 基本规定1) 本施工工艺适用于民用建筑的外墙保温与门窗工程施工。
2) 本施工工艺根据《建筑工程施工质量验收统一标准》（GB50300—2001）、《玻璃幕墙工程技术规程》（JGJ 102—2003）、《金属和石材幕墙工程技术规程》（JGJ 133—2001）、《建筑装饰装修工程质量验收规范》（GB50210—2001）、《玻璃幕墙工程质量检验标准》（JGJ /T 139—2001）、《建筑玻璃应用技术规程》（JGJ 113—2003）和相应的国家现行技术标准编制。
3) 施工中的劳动保护、安全和防火措施等，必须按现行有关标准、规定执行。
(2) 材料性能要求1) 玻璃①幕墙玻璃的外观质量和性能应符合国家现行标准的有关规定及设计要求，并应有出厂合格证。
②玻璃幕墙采用阳光控制镀膜玻璃时，离线法生产的镀膜玻璃应采用真空磁控溅射法生产工艺；在线法生产的镀膜玻璃应采用热喷涂法生产工艺。
③玻璃幕墙采用中空玻璃时气体层厚度不应小于9mm。
④钢化玻璃宜经过二次热处理。
⑤玻璃幕墙采用单片低辐射镀膜玻璃时，应使用在线热喷涂低辐射镀膜玻璃。
⑥有防火要求的幕墙玻璃，应根椐防火等级要求，采用单片防火玻璃或其制品。
⑦玻璃幕墙采用彩釉玻璃，釉料宜采用丝网印刷。
2) 铝合金材料①玻璃幕墙采用铝合金材料的品种和性能应符合国家现行标准及设计要求，并应有出厂合格证。
②铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂进行表面处理时，应符合现行国家标准《铝合金建筑型材》（GB／T 5237）规定的质量要求，表面处理层的厚度应满足表8-1的要求。
表8-1 铝合金型材表面处理层的厚度③用穿条工艺生产的隔热铝型材，其隔热材料应使用PA66GF25(聚酰胺66+25玻璃纤维)材料，不得采用PVC材料。
用浇注工艺生产的隔热铝型材，其隔热材料应使用PUR(聚氨基甲酸乙酯)材料,连接部位的抗剪强度必须满足设计要求。
3) 钢材①玻璃幕墙用钢材的品种和性能应符合国家现行标准的有关规定及设计要求，并应有出厂合格证。
半隐框玻璃幕墙施工方案
半隐框玻璃幕墙施工方案1. 引言半隐框玻璃幕墙是一种常见的建筑外立面设计，其特点是采用部分隐藏的框架，使玻璃外墙与建筑结构完美融合。
本文档将介绍半隐框玻璃幕墙的施工方案。
2. 施工材料准备在开始施工之前，需要准备以下材料： - 钢结构材料（框架） - 玻璃幕墙板材（一般为钢化玻璃） - 密封胶 - 导轨和固定螺栓 - 石膏板三防处理材料（用于室内墙面封装） - 安全绳、安全带等安全设备材料3. 施工步骤3.1 准备工作在进行施工之前，需要进行以下准备工作： - 施工现场清理 - 搭建施工脚手架和安全网 - 搭建施工工棚3.2 钢结构安装半隐框玻璃幕墙的框架一般采用钢结构，安装步骤如下： 1. 在建筑结构上进行标高测量，并制定施工坐标。
2. 安装主梁和次梁，固定在建筑结构上。
3. 根据设计图纸进行钢柱和钢梁的连接，使用固定螺栓固定连接。
4. 检查钢结构的稳固性和水平度，调整并固定。
3.3 玻璃幕墙板安装玻璃幕墙板的安装步骤如下： 1. 在钢结构框架上安装导轨，导轨一般固定在次梁上。
2. 将玻璃幕墙板放置在导轨上，将其固定，可以使用密封胶或其他固定材料。
3. 检查玻璃幕墙板的垂直度和平整度，调整并固定。
4. 重复以上步骤，逐步安装完所有的玻璃幕墙板。
3.4 密封处理玻璃幕墙板的安装完成之后，需要进行密封处理，以确保幕墙的密封性和防水性： 1. 在玻璃幕墙板之间和边缘涂抹密封胶，确保缝隙被填满。
2. 使用工具将密封胶进行整理和修饰，使其外观平整。
3. 检查密封胶的固化情况，确保其完全固化。
3.5 室内墙面封装半隐框玻璃幕墙的施工完成后，室内墙面需要进行封装处理，以起到美观和保护作用： 1. 使用石膏板等材料进行墙面封装。
2. 进行防潮、防霉、防火等处理。
3. 进行墙面的涂料装饰。
4. 施工注意事项在半隐框玻璃幕墙施工过程中，需要注意以下事项： - 施工人员需要佩戴相关的安全装备，如安全绳、安全带等。
玻璃幕墙-隐框和半隐框区分
吊挂式
用吊挂装置悬吊起玻璃
后支承式
玻璃肋支承于玻璃后部
3 适用范围
多用于各类公共建筑的首、二层。
多数商场写字楼首层采光部分，分格尺寸可以做很大，竖向与横向很少有缝隙，整体外观效果平整，搞透。
全玻璃幕墙是指由玻璃肋和玻璃面板构成的玻璃幕墙。
1 产品定义
全玻璃幕墙是随着玻璃生产技术的提高和产品的多样化而诞生的，它为建筑师创造一个奇特、透明、晶莹的建筑提供了条件，全玻璃幕墙已发展成一个多品种的幕墙家族，它包括玻璃肋胶接全玻璃幕墙和玻璃肋点连接全玻璃幕墙。
2 产品分类
按支承形式分类
隐框玻璃幕墙分全隐框玻璃幕墙和半隐框玻璃幕墙。全隐框玻璃幕墙的镀膜玻璃，上下、左右两个对应边(四个周边)，完全依靠结构胶粘在铝合金框架上。在工厂洁净的厂房内，按设计要求不同规格粘贴好成百上千块单体构件(又称为结构玻璃装配组件)，运往施工现场，悬挂并固定在墙体上的竖杆和横杆组成的铝合金框架上，并加以固定和玻璃间隙的密封，形成平整的大面积连续墙体。由于用的是镀膜玻璃，所以从外面看不到玻璃后面粘贴的铝合金框架，只看到整个墙体形成的大面积镜面效果，做得好的全隐框玻璃幕墙，不存在隐患的，整个墙面将非常平整，上下左右平整度，垂直度误差仅几个毫米，形成非常漂亮的一面大镜子。对面楼房及来往汽车均清晰的反映出来；如制作不好，或存在隐患，这面大镜子将成为一面哈哈镜，楼车均变形。如果玻璃的两个对应边只隐藏了一个,还有一个对应边可以看到,就是半隐框玻璃幕墙。???
通俗简单的说：
四周都有装饰条的--全明
四周都没有装饰条的--全隐
其他都可以叫做 半隐
通常说半隐的时候，还需要补充说明是显横隐竖或者是显竖隐横或者是其他
幕墙半隐框玻璃副框现场注胶施工工法(2)
幕墙半隐框玻璃副框现场注胶施工工法幕墙半隐框玻璃副框现场注胶施工工法一、前言幕墙作为现代建筑中常见的外墙装饰材料，其施工工法也在不断进步和创新。
幕墙半隐框玻璃副框现场注胶施工工法是一种近年来较为流行的施工工法，其特点是将玻璃副框与主幕墙铝型材之间进行现场注胶粘接，从而实现幕墙结构的性能和外观要求。
二、工法特点幕墙半隐框玻璃副框现场注胶施工工法的特点如下：1. 结构简洁：该工法可以使得玻璃副框与主幕墙铝型材紧密连接，减少了连接部件的使用，从而使施工过程更加简洁。
2. 外观美观：由于玻璃副框与主幕墙铝型材之间的连接点较少，整个幕墙结构外观较为干净利落，符合现代建筑的审美要求。
3. 抗风抗震能力强：注胶粘接的方法可以增加整个幕墙结构的刚度和稳定性，提高其抗风抗震的性能。
4. 施工速度快：注胶粘接的施工工艺相对于传统的幕墙施工工艺而言，施工速度更快，提高了施工效率。
三、适应范围该工法适用于各种类型的幕墙建筑，包括办公楼、商业综合体、住宅楼等。
同时，对于一些需要追求外墙幕墙外观的建筑项目，该工法更加适用。
四、工艺原理该工法的理论依据是在施工过程中使用合适的粘接剂将玻璃副框与主幕墙铝型材连接到一起。
通过充分了解施工工法与实际工程之间的联系，以及采取的技术措施，可以更好地理解该工法的实际应用。
具体而言，该工法采用以下技术措施：1. 清洁处理：在施工之前，需要对玻璃副框和铝型材的接触面进行清洁处理，以确保粘接的质量。
2. 注胶粘接：在清洁处理完成后，使用合适的胶液进行注胶粘接，硬化后形成坚固的粘接层。
3. 固化处理：粘接完成后，需要进行固化处理，以确保胶液的性能得到充分发挥，增加幕墙结构的稳定性。
五、施工工艺该工法的施工工艺主要包括以下阶段：1. 准备工作：包括现场清理与校平、检查施工材料和工具等准备工作。
2. 铝型材安装：根据设计要求，将主幕墙铝型材按照一定的安装顺序进行固定。
3. 玻璃副框安装：将玻璃副框与铝型材进行对接，使用合适的粘接剂进行注胶粘接。
隐框、半隐框玻璃幕墙工程质量标准及检验方法
隐框、半隐框玻璃幕墙工程质量标准及检验方法1适用范围：本条适用于建筑高度不大于150m、抗震设防烈度不大于8 度的隐框玻璃幕墙、半隐框玻璃幕墙、全玻璃幕墙及点支承玻璃幕墙工程的施工质量验收。
2检查数量：
1）相同设计、材料、工艺和施工条件的幕墙工程，每500m2～1000m2 应划分为一个检验批，不足500m2 也应划分为一个检验批。
2）同一单位工程的不连续的幕墙工程应单独划分检验批。
3）对于异型或有特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程的规模，由监理单位（或建设单位）和施工单位协商确定。
4）每个检验批每100m2 应至少抽查1 处，每处不得小于10m2。
3质量标准和检验方法：
隐框、半隐框玻璃幕墙工程质量标准和检验方法
注：H7 为幕墙高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半隐框玻璃幕墙安装技术交底卡
施工单位XXXXXXXXXX装饰集团有限公司
工程名称分部工程外装饰工程
交底部位日期2015年5月28日
一、施工准备
1.1主要机具
1）、主要机械
垂直运输施工电梯、电动吊篮、电锤、电钻、电焊机、铝合金切割机、水准仪等。
2）、主要工具
吊线锤、钢卷尺、钢板尺、钢角尺、靠尺、扳手、锤子、胶枪等。
1.2技术资料准备
首先图纸准备，对图纸要充分熟悉，明确安装部位及安装方式。
1.3材料准备
1）龙骨安装主要材料：立柱、横梁、横梁角码、转接件、插芯、M12*120螺栓等
2）面材安装主要材料：玻璃面板（粘框完毕）、玻璃压块、明框压板等
3）辅材：电焊条、防腐隔离垫片、M6*100螺栓、自攻钉、M6机制螺丝、泡沫杆、美纹纸、双面胶条等
二、施工工艺方法
2.1工艺流程图
12
施工准备测量放线
34
主型材定位放线转接件安装
56
主型材安装主型材位置校正
78
横梁定位放线横梁安装
910
防火铁皮及岩棉安装玻璃面板安装
1112
打胶清洗
3框架安装
用力将第二根立柱套上，并保留一定的伸缩缝，再吊线或对位安装梁上端，依
此往上安装
立柱完装后，对照上步工序测量定位线，对三维方向进行初调，保持误差
＜1mm ，待基本安装完后在下道工序中再进行全面调整。
立柱安装按完成示意图
2)横梁安装：
在进行横梁安装之前，先在横梁角码与竖框架之间先贴柔性隔离垫片，再
通过横梁角码采用不锈钢螺栓连接。
横梁安装应注意平整并拧螺丝。
骨架安装过程中跟进防雷的连接、防腐处
理等。
注意竖向位置有防雷要求的需做好电气接通，安装过程中必须作好检验
记录，合格后组织报验，验收通过后方可转入下道工序。
横梁安装示意图
4防火铁皮、岩棉
安装
先将防火铁皮一侧固定在横梁上，使用拉铆钉或自攻钉固定，然后将另一侧与主体结构使用射钉连接。
防火岩棉根据现场实测宽度尺寸后裁剪，安装于防火铁皮内，防火岩棉安装必须在晴天进行，安装完毕后及时封闭，接缝部位打防火密封胶，避免雨水淋湿。
5
玻
璃、扣盖安装
安装面板玻璃：根据玻璃排版图安装，初步安装完毕后对玻璃面板进行调整，即横平、竖直、面平。
做到横梁水平，胶缝垂直，各玻璃在同一平面。
室
外调整完毕后检查室内副框是否与横梁平齐。
面板调整好后要立即进行使用压块固定。
压块安装使用M6机制螺丝，压块间距不得大于300mm,上压块时要上正压紧，杜绝松动现象。
压块安完毕后安装
压板扣盖。
6打胶
清洁注胶缝：选用干净不脱毛的清洗布对将注胶的胶缝提前半小时清洁干净并粘贴美纹纸。
注胶：在胶缝清洁半小时后尽快注胶，超过时间后应重新清洁。
刮胶：刮胶应至上而下沿铜一方向将胶缝刮平（或凹面），刮胶完毕后撕掉美纹纸（注意，使用过的美纹纸不得随意丢弃，应随时收集，避免污染面板）
7清洁验收玻璃表面的胶丝或其他污染物可使用刀片刮净，并用清水冲洗。
在清洁过
程中应注意成品保护
三、质量控制要求
1、按每个单位幕墙设置垂直、水平方向的控制线并做好标识。
严格控制测量误差，垂直方向偏差不大于15mm，水平方向偏差不大于5mm，中心位移不大于3mm，测量必须经过反复检验、核实，确保准确无误，并做好标识。
2、在安装前要对所使用的材料质量进行合格检查，包括检查横梁是否已被破坏，冲口是否按要求冲口，同时所有冲口边是否有变形，是否有毛刺边等，如发现类似情况要将其清理后再进行安装。
3、所用固定点材料应明显塑性变化。
4、固定必须牢固、稳定。
5、复核水平度。
从定位点拉水平线，水平线用20#铁线拉直用花蓝螺栓紧仔拉紧，铁线一定要拉紧，有时或采用多个花蓝紧仔拉紧的方法。
在拉水平线之前要求对水平线进行复核，误差一定要小于1mm。
在水平线拉好后。
为防止出现误差，要求对拉好的水平线进行水平度的复核，复核时一定要将铁线调至水平状态，必要时可在中间加辅助支点，以避免铁线下挠。
进行水平分割：水平线拉好调整后，进行水平分割。
水平分割确定后，根据水平分割吊垂直线。
高层、超高层是采用经纬仪配合吊线。
固定垂直线，为了防止受外界力的影响在调整好的垂直线要进行固定；固定时要固定稳、准，同时避免外界冲力对其的影响，同时，要注意对所放线的保护，有条件的对固定完毕的垂直线用经纬仪重新校正。
6、横梁安装完成后要对横梁进行检查，主要查以下几个内容：各种横梁的就位是否有错，横梁与竖染接口是否吻合，横梁是否水平，横梁外侧面是否与竖梁外侧面同一平面上等。
7、玻璃幕墙表面应平整、洁净；整幅玻璃的色泽应均匀一致；不得有污染和镀膜损坏。
8、半隐框玻璃幕墙的外漏框或压条应横平竖直，颜色规格应符合设计要求，压条安装应牢固。
隐框玻璃幕墙的玻璃分格拼接缝应横平竖直、均匀一致。
9、玻璃密封胶缝应横平竖直、深浅一致、宽窄均匀、光滑顺直。
10、玻璃幕墙的防火材料填充应饱满、均匀、表面应密实、平整。
11、玻璃幕墙隐蔽节点的遮封装修应牢固、整齐、美观。
明框玻璃幕墙安装的允许偏差和检查方法
四、成品保护
1、施工现场临时存放的材料，应按要求分类码放。
2、不锈钢材料、边框等用保护胶纸吸附贴紧，直到竣工清洗前撕掉，以保证表面不要轻易被划伤或受到水泥等腐蚀。
3、铝型材进场应堆放整齐，防止变形和损坏，堆放时应放牢固铁架上，下面垫枕木或橡胶垫，并根据构件编号和安装顺序来分类。
构件堆放场地应做好排水，防止积水对构件的腐蚀。
4、在拼装、安装作业时，应避免碰撞、重击。
减少在构件上焊接过多的辅助设施，以免对母材造成影响。
5、铝型材摆放地点应避开道路繁忙地段或上部有物体坠落区域，应注意防雨、防潮，不得与酸、碱、盐类物质或液体接触。
6、从木箱或钢架上搬出来的板块及其他成品、半成品，需用木方垫起，且不得堆放挤压。
玻璃板块应按要求摆放，避免倒塌破碎。
7、贴有保护膜的型材等在胶缝处注胶时应用手将保护膜揭开，而不允用小刀直接在型材上将保护膜划开，以免利器损伤型材漆膜。
五、安全文明施工的保证措施：
所有进场工人需进行安全教育，仅教育考试合格后方可进行施工作业。
施工作业前做好安全技术交底，
对吊篮、脚手架等施工工具需做好专项安全技术交底并做好教育记录。
施工过程中需遵守以下及其他相关规定
1、施工用机具和吊篮在使用前应进行严格检查，符合规定后方可使用；
2、施工作业人员必须戴安全帽，系安全带并佩戴工具包；
3、尽量避免交叉作业；
4、高空作业人员均需检查，凡有高血压、心脏病等不得进行高空作业；
5、高空作业人员不得穿塑料底鞋，以免发生滑到事件；
6、高空作业是严禁嬉戏打闹；
7、作业人员在工作时间禁止饮酒及酒后作业；
8、现场使用材料需码放整齐；
9、每日工完场清。
附件：总包所提供控制线图纸、标准节点图纸、平面图
专业技术负责人：交底人：接受人：。
